MANUAL DE USUARIO Ovation B-565FC Chauvet

La Guía de Referencia Rápida (GRR) del Ovation B-565FC contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration/

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

• NO abra este producto. No contiene piezas reparables por el usuario.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
• Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.
• ¡CUIDADO! La carcasa de este producto está caliente cuando las luces están en funcionamiento.
• Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
• NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
• USE un cable de seguridad cuando monte este producto en lo alto.
• NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo.
• NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
• NO conecte este producto a un atenuador o reostato.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Use SOLAMENTE los soportes de colgar/montar o las asas para mover este producto.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

Cumplimiento de la FCC

Este dispositivo cumple la parte 15, parte B de las normas FCC. El Funcionamiento está supeditado al cumplimiento de estas dos condiciones:

1. Este dispositivo no puede causar interferencias perjudiciales; y
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que puedan causar un funcionamiento no deseado.

Cualquier cambio o modificación que no haya sido expresamente autorizado por la parte responsable de conformidad puede anular la potesdad del usuario para hacer funcionar el equipo.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México, póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto. Visite Contact Us para información de contacto.

Qué va Incluido

• Ovation B-565FC
• Cable de Alimentación Neutrik® powerCON®

• Colada de la pared de filtro
- Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz.

Alimentación en cadena

Puede enlazar hasta 13 productos Ovation B-565FC a 120 V, 22 productos a 208 V o 23 productos a 230 V. Los cables de alimentación en cadena se pueden adquirir por separado.

Enchufe CA

Conexión	Cable (EE.UU)	Cable (Europa)	Color del Tornillo
CA Cargado Negro Marrón Amarillo/Bronce
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo Verde/Amarillo	Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Sustitución del fusible

1. Desconecte el producto de la toma de corriente.
2. Con un destornillador de estrella N°2 desatornille la tapa del portafusibles.
3. Quite el fusible fundido del portafusibles y sustitúyalo con otro del mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Conexiones de Señal

Puede enlazar el Ovation B-565FC a un controlador o software controlador usando una conexión DMX o una conexión Ethernet. Si está usando otros productos compatibles con Art-Net™ o sACN, el Ovation B-565FC, puede controlar cada uno individualmente en una sola red. Consulte el Manual de usuario para obtener información sobre cómo conectar y configurar el producto para estas señales.

Personalidades de control

El Ovation B-565FC utiliza DMX, Art-Net™ y sACN para sus 17 personalidades de control, que van de 3CH a 31CH en modos de 1 celda y modos de 2 celdas:

Modo	1 celda 2 celda
DMX-VCW-CCT	3	N/A
HSV	3	6
RGB	3	6
RGBA	4	8
RGBAL	5	10
RGB EXT	8	15
RGBA EXT	9	17
RGBAL EXT	10	19
RGBAL Fine	10	20
RGBAL FULL	17	31

Conexión DMX

El Ovation B-565FC funcionará con un controlador DMX usando una conexión serie DMX normal. Hay un Manual DMX disponible en www.chauvetprofessional.com.

Conexión Art-Net™

Art-Net™ es un protocolo Ethernet que utiliza TCP/IP para transferir gran cantidad de datos DMX512 usando una conexión etherCON RJ45 sobre una red de gran tamaño. Hay disponible un documento sobre el protocolo Art-Net™ desde www.chauvetprofessional.com. Chauvet Professional recomienda la utilización de modo Unicast para mejores resultados.

Art-Net™ diseñado y copyright por Artistic Licence Holdings Ltd.

Conexión sACN

También conocido como ANSI E1.31, el streaming ACN es un protocolo Ethernet que usa las capas y formato de Architecture for Control Networks (arquitectura para redes de control) para transportar datos DMX512 sobre IP o cualquier otra red compatible con ACN. El mantenimiento de ACN corre a cargo de la Professional Lighting and Sound Association (Asociación de Sonido e Iluminación Profesional, PLASA).

Conexión Maestro/Esclavo

El Ovation B-565FC usa la conexión de datos DMX para su modo Maestro/Esclavo Vea el Manual de usuario para conectar y configurar para funcionamiento Maestro/Esclavo.

RDM (Gestión Remota del Dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El Ovation B-565FC admite protocolo RDM, que posibilita información para supervisar la temperatura y cambiar las opciones del menú DMX Address y DMX Channel. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Utilice al menos dos puntos de montaje por producto. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/products.

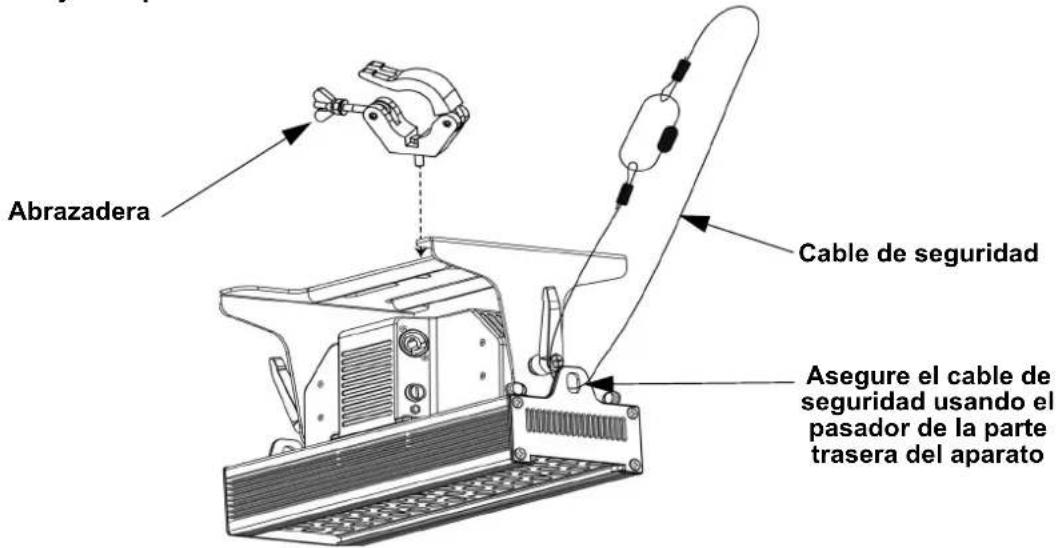

Diagrama de montaje del producto

Abrazadera Cable de seguridad Asegure el cable de seguridad usando el pasador de la parte trasera del aparato

Rueda de Color Virtual (VCW)

El Ovation B-565FC incluye una función de rueda de color virtual llamada Virtual Color Wheel (VCW). Esta función está disponible como modo de control independiente para uso manual y también como canal de control en algunas personalidades DMX del dispositivo. Más de 30 colores premezclados, elaborados por nuestros ingenieros, están disponibles para facilitarle la programación.

Los valores DMX utilizados para mezclar estos colores se indican más abajo. Puede ajustar la intensidad general del dispositivo Ovation para reproducir más fielmente los colores a los que esté habituado. Hay un gráfico a su disposición en nuestro sitio web www.chauvetprofessional.com para comparar nuestros colores premezclados con los colores de gel más populares. Este gráfico sirve solamente para comparar y no implica que nuestros colores premezclados coincidan exactamente con los colores de gel listados.

Tabla de colores (VCW)

Valor del Canal DMX	Lectura en Pantalla	Valor Rojo	Valor Verde	Valor Azul	Valor Ámbar	Valor Limón
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 013	C3050 - Md Yellow	150	125	002	255	043
014 ⇔ 021	C3040 - Lt Yellow	235	108	005	255	076
022 ⇔ 028	C3240 - Amb Yellow	171	036	000	120	255
029 ⇔ 035	C2340 - VLt Amber	255	015	017	255	170
036 ⇔ 043	C2040 - Lt Amber	255	000	010	255	143
044 ⇔ 051	C2050 - Md Amber	255	000	003	255	075
052 ⇔ 059	C2060 - Dk Amber	188	000	002	255	044
060 ⇔ 067	C1050 - Lt Red	255	000	002	021	002
068 ⇔ 075	C1080 - Md Red	255	000	002	000	000
076 ⇔ 083	C1020 - NC Pink	255	130	025	255	027
084 ⇔ 091	C1030 - Md Pink	255	013	041	235	182
092 ⇔ 099	C1630 - Dk Pink	255	015	027	030	255
100 ⇔ 107	C1250 - Md Red Amber	255	000	004	115	009
108 ⇔ 115	C1060 - Dk Red Amber	255	000	004	011	008
116 ⇔ 121	C1650 - Magenta	255	000	022	081	039
122 ⇔ 130	C6170 - Dk Magenta	160	000	025	000	004
131 ⇔ 138	C6020 - Lt Lavender	255	162	043	255	140
139 ⇔ 146	C5030 - Lt Blue	012	255	070	076	115
147 ⇔ 154	C5020 - VLt Blue	030	187	085	215	255
155 ⇔ 162	C5430 - Lt Blue 2	004	255	062	093	049
163 ⇔ 170	C5070 - Blue	005	255	190	003	012
171 ⇔ 178	C5050 - Md Blue	008	250	145	005	088
179 ⇔ 186	C5060 - Dk Blue	005	209	255	015	074
187 ⇔ 194	C5690 - Indigo	005	000	200	013	003
195 ⇔ 202	C5080 - VDk Blue	007	112	255	005	007
203 ⇔ 210	C5081 - VDk Blue 2	004	108	255	003	004
211 ⇔ 218	C4370 - Yel Green	004	255	000	005	003
219 ⇔ 226	C4070 - Green	027	255	006	000	020
227 ⇔ 234	C4550 - Turquoise	007	255	021	070	076
235 ⇔ 242	C4560 - Aqua	007	255	031	085	115
243 ⇔ 250	C4570 - Blue Green	002	255	017	002	020
251 ⇔ 255	--	000	000	000	000	000

Nota: Los colores listados son interpretaciones simuladas de la emisión de color generada en comparación con otros productos incandescentes similares. Chauvet no garantiza la exactitud del color emitido.

Gráfico de temperaturas de color

Valor del Canal DMX	Lectura en Pantalla	Valor Rojo	Valor Verde	Valor Azul	Valor Ámbar	Valor Limón
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 025	2800K	237	120	036	255	255
026 ⇔ 050	3000K	220	128	050	255	255
051 ⇔ 075	3200K	176	128	057	255	255
076 ⇔ 100	3500K	154	128	080	255	255
101 ⇔ 125	4000K	128	128	112	255	255
126 ⇔ 150	4500K	108	128	133	255	255
151 ⇔ 175	5000K	097	128	152	255	255
176 ⇔ 200	5600K	087	128	170	255	255
201 ⇔ 225	6000K	075	128	177	255	255
226 ⇔ 250	6500K	066	128	187	255	255
251 ⇔ 255	--	000	000	000	000	000

Nota: Las temperaturas de color que aparecen arriba son interpretaciones simuladas de la emisión de color producida cuando se compara con una lámpara de tungsteno a la temperatura de color especificada. Chauvet no garantiza la exactitud del color emitido.

Descripción del Panel de Control

Botón Función
	Sale del menú o función actual
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
	Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función

Mapa de Menú

Nivel Principal Niveles de Programación Descripción
Protocol	DMX512		Establece el protocolo de controlArtNet
	sACN
Start Address 001-510*			Selecciona la dirección de inicio (*canal más alto restringido a la elección de personalidad)
Personality	1-Cell	DMX-VCW-CCT 3CH	3 canales: atenuador, rueda de color virtual, temperatura de color
		HSV 3CH 3 canales: control HSV
		RGB 3CH 3-canales: RGB
		RGBA 4CH 4-canales: RGBA
		RGBAL 5CH 5-canales: RGBAL
		RGB EXT 8CH	8 canales: 16 bits atenuador, RGB, rueda de color virtual, temperatura de color, estroboscopio
		RGBA EXT 9CH	9 canales: 16 bits atenuador, RGBA, rueda de color virtual, temperatura de color, estroboscopio
		RGBAL EXT 10CH	10 canales: 16 bits atenuador, RGBAL, rueda de color virtual, temperatura de color, estroboscopio
		RGBAL Fine 10CH 10 canales: 16 bits RGBAL
		RGBAL FULL 17CH	17 canales: 16 bits atenuador, 16 bits RGBAL, rueda de color virtual, temperatura de color, estroboscopio, macros de color, modo atenuador
	2-Cell	RGB 6CH 6 canales: RGB (por celda)
		HSV 6CH 6 canales: control HSV (por celda)
		RGBA 8CH 8 canales: RGBA (por celda)
		RGBAL 10CH	10 canales: RGBAL (por celda)
		RGB EXT 15CH	15 canales: 16 bits atenuador, RGB (por celda), rueda de color virtual (por celda), temperatura de color (por celda), estroboscopio (por celda)
		RGBA EXT 17CH	17 canales: 16 bits atenuador, RGBA (por celda), rueda de color virtual (por celda), temperatura de color (por celda), estroboscopio (por celda)
		RGBAL EXT 19CH	19 canales: 16 bits atenuador, RGBAL (por celda), rueda de color virtual (por celda), temperatura de color (por celda), estroboscopio (por celda)
		RGBAL Fine 20CH 20 canales: 16 bits RGBAL (por celda)
		RGBAL FULL 31CH	31 canales: 16 bits atenuador, 16 bits RGBAL (por celda), rueda de color virtual (por celda), temperatura de color (por celda), estroboscopio (por celda), macros de color, modo atenuador

Nivel Principal Niveles de Programación Descripción
Virtual Color Wheel	Virtual Color Wheel	C3050 - Md Yellow		Dimmer	<000-255>	Rueda de Color Virtual (VCW) simula la emisión de cada gel de color. Consulte la sección Tabla de colores (VCW) para ver los valores específicos
		C3040 - Lt Yellow
		C3240 - Amb Yellow
		C2340 - VLt Amber
		C2040 - Lt Amber
		C2050 - Md Amber
		C2060 - Dk Amber
		C1050 - Lt Red
		C1080 - Md Red
		C1020 - NC Pink
		C1030 - Md Pink
		C1630 - Dk Pink
		C1250 - Md Red Amber
		C1060 - Dk Red Amber
		C1650 - Magenta
		C6170 - Dk Magenta
		C6020 - Lt Lavender
		C5030 - Lt Blue
		C5020 - VLt Blue
		C5430 - Lt Blue 2
		C5070 - Blue
		C5050 - Md Blue
		C5060 - Dk Blue
		C5690 - Indigo
		C5080 - VDk Blue
		C5081 - VDk Blue 2
		C4370 - Yel Green
		C4070 - Green
		C4550 - Turquoise
		C4560 - Aqua
		C4570 - Blue Green
	Color Temperature		2800K			Temperaturas de color blanco Emula una lámpara de tungsteno a la temperatura de color especificada. Consulte el apartado Descripción del Panel de Control para ver valores concretos
			3000K
			3200K
			3500K
			4000K
			4500K
			5000K
			5600K
			6000K
			6500K
	Manual Color Mixer			Red		Combina rojo, verde, azul, ámbar y lime para generar un color personalizado (0-100%)
				Green
				Blue
				Amber
				Lime
Auto Show	Auto 1			Speed 1-100		Selecciona programas automáticos y velocidad de programas automáticos
	Auto 2
	Auto 3
	Auto 4
	Auto 5
	Auto 6
	Auto 7
	Auto 8
	Auto 9
	Fade

Nivel Principal Niveles de Programación Descripción
Master/Slave	Master Modo maestro
	Slave Modo esclavo
Dimmer Mode	Off Atenuador lineal
	Dimmer 1 Curva de atenuador			rápida
	Dimmer 2 Curva de atenuador			media
	Dimmer 3 Curva de atenuador			lenta
White Balance	Off			Utiliza la configuración de blanco predeterminada de fábrica
	Manual	Red	Establece el valor	Establece el valor máximo de LED rojo
		Green Establece el valor	or máximo de LED verde
		Blue Establece el valor	or máximo de LED azul
		Amber Establece el valor	or máximo de LED ámbar
		Lime Establece el valor	or máximo de LED lime
LED Frequency	600Hz			Selecciona la frecuencia de emisión PWM
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Display	Normal Pantalla con orientación normal
	Inverse Pantalla invertida
Back Light	10S			Retro-iluminación de la pantalla se apaga después de 10 segundos de inactividad
	30S			Retro-iluminación de la pantalla se apaga después de 30 segundos de inactividad
	2Min			Retro-iluminación de la pantalla se apaga después de 2 minutos de inactividad
	On Retro-iluminación de la pantalla siempre activa
Ethernet Setting	Universe	1 (DMX)		Configura el universo para Art-NetTM o sACNO-255 (A)
		1-256 (sACN)
	IP Address	----		Configura la dirección IP
Information	Fixture Hours	----		Muestra el nombre total de las horas del producto
	Version	V__.-V__		Muestra instalada la versión de software
	Device ID	----		Muestra el ID del dispositivo
	UID:	----		Muestra actual UID #
Factory Setting	No			Reinicia a la configuración de fábrica
	Yes

Valores DMX

Personalidad de 2 celdas

2 celdas RGBAL FULL 31CH

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000				⇔ 255 0-100%
2 Atenuador fino 000				⇔ 255 0-100%
3	R o j o			⇔ 255 0-100%	000
4 Rojo fino 1 000				⇔ 255 0-100%
5	V e r d			e ⇔ 255 0-100%	000
6 Verde fino 1 000				⇔ 255 0-100%
7 Azul 1			000	⇔ 255 0-100%
8 Azul fino 1			000	⇔ 255 0-100%
9	Á m b a			r ⇔ 255 0-100%	000
10	Ámbar fino 1			000 ⇔ 255 0-100%
11	Limón 1			000 ⇔ 255 0-100%
12	Limón fino 1			000 ⇔ 255 0-100%
13	Rueda de Color Virtual 1			000 ⇔ 255	Consulte la sección Tabla de colores (VCW) para ver los valores específicos
14	Temperaturas de color 1			000 ⇔ 255	Consulte el apartado Descripción del Panel de Control para ver valores concretos
15	Estroboscopio 1			000 ⇔ 010 Sin función
				011 ⇔ 255	Estroboscopio, lento a rápido
16	Rojo 2			000 ⇔ 255 0-100%
17	Rojo fino 2 000			⇔ 255 0-100%
18	Verde 2			000 ⇔ 255 0-100%
19	Verde fino 2 000			⇔ 255 0-100%
20	Azul 2			000 ⇔ 255 0-100%
21	Azul fino 2			000 ⇔ 255 0-100%
22	Ámbar 2			000 ⇔ 255 0-100%
23	Ámbar fino 2			000 ⇔ 255 0-100%
24	Limón 2			000 ⇔ 255 0-100%
25	Limón fino 2			000 ⇔ 255 0-100%
26	Rueda de Color Virtual 2			000 ⇔ 255	Consulte la sección Tabla de colores (VCW) para ver los valores específicos
27	Temperaturas de color 2			000 ⇔ 255	Consulte el apartado Descripción del Panel de Control para ver valores concretos
28	Estroboscopio 2			000 ⇔ 010 Sin función
				011 ⇔ 255	Estroboscopio, lento a rápido
29	Estroboscopio todo			000 ⇔ 010 Sin función
				011 ⇔ 255	Estroboscopio, lento a rápido
30	Macros de color			000 ⇔ 015 Sin función
				016 ⇔ 255	Macros de color
31	Velocidad Atenuador			000 ⇔ 051	Pre configura la velocidad del atenuador desde la pantalla de menú
				052 ⇔ 101 Atenuador lineal
				102 ⇔ 152	Curva de atenuación no-lineal 1 (la más rápida)
				153 ⇔ 203	Curva de atenuación no-lineal 2
				204 ⇔ 255	Curva de atenuación no-lineal 3

2 celdas RGBAL Fine 20CH

Canal Función Valor Porcentaje/Configuración
1	R o j o			⇔ 255 0-100%	000
2 Rojo fino 1 000				⇔ 255 0-100%
3	V e r d			e ⇔ 255 0-100%		000
4 Verde fino 1 000				⇔ 255 0-100%
5 Azul 1 000				⇔ 255 0-100%
6 Azul fino 1			000	⇔ 255 0-100%
7	Á m b a			r ⇔ 255 0-100%		000
8 Ámbar fino 1			000	⇔ 255 0-100%
9 Limón 1			000	⇔ 255 0-100%
10	Limón fino 1			000 ⇔ 255 0-100%
11	Rojo 2			000 ⇔ 255 0-100%
12	Rojo fino 2 000			⇔ 255 0-100%
13	Verde 2			000 ⇔ 255 0-100%
14	Verde fino 2 000			⇔ 255 0-100%
15	Azul 2 000			⇔ 255 0-100%
16	Azul fino 2			000 ⇔ 255 0-100%
17	Ámbar 2			000 ⇔ 255 0-100%
18	Ámbar fino 2			000 ⇔ 255 0-100%
19	Limón 2			000 ⇔ 255 0-100%
20	Limón fino 2			000 ⇔ 255 0-100%

2 celdas RGBAL EXT 19CH

Canal Función Valor Porcentaje/Configuración
1	A	t	e	n	u ⇔ 255 0-100%d	o	r	000
2	A	t	e	n	u ⇔ 255 0-100%d	o	r	f i
3	R	o	j	o	⇔ 255 0-100%	000
4	V	e	r	d	e ⇔ 255 0-100%	000
5 Azul 1 000					⇔ 255 0-100%
6	Á	m	b	a	r ⇔ 255 0-100%d	000
7 Limón 1				000	⇔ 255 0-100%
8 Rueda de Color Virtual 1				000	⇔ 255	Consulte la sección Tabla de colores (VCW) para ver los valores específicos
9 Temperaturas de color 1				000	⇔ 255	Consulte el apartado Descripción del Panel de Control para ver valores concretos
10	Estroboscopio 1				000 ⇔ 010 Sin función
					011 ⇔ 255	Estroboscopio, lento a rápido
11	Rojo 2				000 ⇔ 255 0-100%
12	Verde 2				000 ⇔ 255 0-100%
13	Azul 2 000				⇔ 255 0-100%
14	Ámbar 2				000 ⇔ 255 0-100%
15	Limón 2				000 ⇔ 255 0-100%
16	Rueda de Color Virtual 2				000 ⇔ 255	Consulte la sección Tabla de colores (VCW) para ver los valores específicos
17	Temperaturas de color 2				000 ⇔ 255	Consulte el apartado Descripción del Panel de Control para ver valores concretos
18	Estroboscopio 2				000 ⇔ 010 Sin función
					011 ⇔ 255	Estroboscopio, lento a rápido
19	Estroboscopio todo				000 ⇔ 010 Sin función
					011 ⇔ 255	Estroboscopio, lento a rápido

2 celdas RGBA EXT 17CH

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000				⇔ 255 0-100%
2 Atenuador fino 000				⇔ 255 0-100%
3	R o j o			⇔ 255 0-100%	000
4	V e r d			e ⇔ 255 0-100%	000
5 Azul 1 000				⇔ 255 0-100%
6	Á m b a			r ⇔ 255 0-100%	000
7 Rueda de Color Virtual 1		000		⇔ 255	Consulte la sección Tabla de colores (VCW) para ver los valores específicos
8 Temperaturas de color 1		000		⇔ 255	Consulte el apartado Descripción del Panel de Control para ver valores concretos
9 Estroboscopio 1				000 ⇔ 010 Sin función
				011 ⇔ 255	Estroboscopio, lento a rápido
10	Rojo 2			000 ⇔ 255 0-100%
11	Verde 2			000 ⇔ 255 0-100%
12	Azul 2 000			⇔ 255 0-100%
13	Ámbar 2			000 ⇔ 255 0-100%
14	Rueda de Color Virtual 2			000 ⇔ 255	Consulte la sección Tabla de colores (VCW) para ver los valores específicos
15	Temperaturas de color 2			000 ⇔ 255	Consulte el apartado Descripción del Panel de Control para ver valores concretos
16	Estroboscopio 2			000 ⇔ 010 Sin función
				011 ⇔ 255	Estroboscopio, lento a rápido
17	Estroboscopio todo			000 ⇔ 010 Sin función
				011 ⇔ 255	Estroboscopio, lento a rápido

2 celdas RGB EXT 15CH

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000				⇔ 255 0-100%
2 Atenuador fino 000				⇔ 255 0-100%
3	R o j o			⇔ 255 0-100%	000
4	V e r d			e ⇔ 255 0-100%	000
5 Azul 1 000				⇔ 255 0-100%
6 Rueda de Color Virtual 1 000				⇔ 255	Consulte la sección Tabla de colores (VCW) para ver los valores específicos
7 Temperaturas de color 1 000				⇔ 255	Consulte el apartado Descripción del Panel de Control para ver valores concretos
8 Estroboscopio 1				000 ⇔ 010 Sin función
				011 ⇔ 255	Estroboscopio, lento a rápido
9	R o j o			⇔ 255 0-100%	000
10	Verde 2			000 ⇔ 255 0-100%
11	Azul 2 000			⇔ 255 0-100%
12	Rueda de Color Virtual 2			000 ⇔ 255	Consulte la sección Tabla de colores (VCW) para ver los valores específicos
13	Temperaturas de color 2			000 ⇔ 255	Consulte el apartado Descripción del Panel de Control para ver valores concretos
14	Estroboscopio 2			000 ⇔ 010 Sin función
				011 ⇔ 255	Estroboscopio, lento a rápido
15	Estroboscopio todo			000 ⇔ 010 Sin función
				011 ⇔ 255	Estroboscopio, lento a rápido

2 celdas RGBAL 10CH

Canal Función Valor Porcentaje/Configuración
1	R	o	j	o	255 0-100%	000
2	V	e	r	d	e 255 0-100%		000
3 Azul 1 000					255 0-100%
4	Á	m	b	a	r 255 0-100%		000
5 Limón 1				000	255 0-100%
6	R	o	j	o	255 0-100%		000
7	V	e	r	d	e 255 0-100%		000
8 Azul 2 000					255 0-100%
9	Á	m	b	a	r 255 0-100%		000
10	Limón 2				000 255 0-100%

2 celdas RGBA 8CH

Canal Función Valor Porcentaje/Configuración
1	R	o	j	o	255 0-100%		000
2	V	e	r	d	e 255 0-100%		000
3 Azul	1 000				255 0-100%
4	Á	m	b	a	r 255 0-100%		000
5	R	o	j	o	255 0-100%		000
6	V	e	r	d	e 255 0-100%		000
7 Azul	2 000				255 0-100%
8	Á	m	b	a	r 255 0-100%		000

2 celdas RGB 6CH

Canal Función Valor Porcentaje/Configuración
1	R	o	j	o	⇔ 255 0-100%		000
2	V	e	r	d	e ⇔ 255 0-100%		000
3 Azul	1 000				⇔ 255 0-100%
4	R	o	j	o	⇔ 255 0-100%		000
5	V	e	r	d	e ⇔ 255 0-100%		000
6 Azul	2 000				⇔ 255 0-100%

2 celdas HSV 6CH

Canal Función Valor Porcentaje/Configuración
1 Tono	1	000	⇔ 255 0-100%
2 Saturación 1		000	⇔ 255 0-100%
3	V a l o		r ⇔ 255 0-100%		000
4 Tono	2	000	⇔ 255 0-100%
5 Saturación 2		000	⇔ 255 0-100%
6	V a l o		r ⇔ 255 0-100%		000

Personalidad de 1 celda
1 celda RGBAL FULL 17CH

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000				⇔ 255 0-100%
2 Atenuador fino 000				⇔ 255 0-100%
3	R o j o			⇔ 255 0-100%
4 Rojo fino 000				⇔ 255 0-100%
5	V e r d			e ⇔ 255 0-100%
6	V e r d			e ⇔ 255 0-100% i n o 000
7 Azul			000	⇔ 255 0-100%
8 Azul fino			000	⇔ 255 0-100%
9	Á m b a			r ⇔ 255 0-100% 000
10	Ámbar fino			000 ⇔ 255 0-100%
11	Limón			000 ⇔ 255 0-100%
12	Limón fino			000 ⇔ 255 0-100%
13	Rueda de Color Virtual			000 ⇔ 255 Consulte la sección Tabla de colores (VCW) para ver los valores específicos
14	Temperaturas de color			000 ⇔ 255 Consulte el apartado Descripción del Panel de Control para ver valores concretos
15	Estroboscopio			000 ⇔ 010 S in función
				011 ⇔ 255 Estroboscopio, lento a rápido
16	Macros de color			000 ⇔ 015 S in función
				016 ⇔ 255 Macros de color
17	Velocidad Atenuador			000 ⇔ 051 Pre configura la velocidad del atenuador desde la pantalla de menú
				052 ⇔ 101 Atenuador lineal
				102 ⇔ 152 Curva de atenuación no-lineal 1 (la más rápida)
				153 ⇔ 203 Curva de atenuación no-lineal 2
				204 ⇔ 255 Curva de atenuación no-lineal 3

1 celda RGBAL Fine 10CH

Canal Función Valor Porcentaje/Configuración
1	R	o	j	o	⇔ 255 0-100%	000
2 Rojo fino				000	⇔ 255 0-100%
3	V	e	r	d	e ⇔ 255 0-100%		000
4	V	e	r	d	e ⇔ 255 0-100%	i	n	o	000
5 Azul				000	⇔ 255 0-100%
6 Azul fino				000	⇔ 255 0-100%
7	Á	m	b	a	r ⇔ 255 0-100%		000
8 Ámbar fino				000	⇔ 255 0-100%
9	L	i	m	ó	n ⇔ 255 0-100%		000
10	Limón fino				000 ⇔ 255 0-100%

1 celda RGBAL EXT 10CH

Canal Función Valor Porcentaje/Configuración
1	A	t	e	n	u ⇔ 2550-100%d	o	r	000
2	A	t	e	n	u ⇔ 2550-100%d	o	r	f	i
3	R	o	j	o	⇔ 25500-100%
4	V	e	r	d	e ⇔ 2550-100%00
5 Azul				000	⇔ 2550-100%
6	Á	m	b	a	r ⇔ 2550-100%	000
7	L	i	m	ó	n ⇔ 2550-100%	000
8 Rueda de Color Virtual				000	⇔ 255	Consulte la sección Tabla de colores (VCW) para ver los valores específicos
9 Temperaturas de color				000	⇔ 255	Consulte el apartado Descripción del Panel de Control para ver valores concretos
10	Estroboscopio				000 ⇔ 010 Sin función011 ⇔ 255	Estroboscopio, lento a rápido

1 celda RGBA EXT 9CH

Canal Función Valor Porcentaje/Configuración
1	A	t	e	n	u ⇔ 2550-100%d	o	r	000
2	A	t	e	n	u ⇔ 2550-100%d	o	r	f	i
3	R	o	j	o	⇔ 25500-100%
4	V	e	r	d	e ⇔ 2550-100%00
5 Azul				000	⇔ 2550-100%
6	Á	m	b	a	r ⇔ 2550-100%	000
7 Rueda de Color Virtual				000	⇔ 255	Consulte la sección Tabla de colores (VCW) para ver los valores específicos
8 Temperaturas de color				000	⇔ 255	Consulte el apartado Descripción del Panel de Control para ver valores concretos
9 Estroboscopio					000 ⇔ 010 Sin función011 ⇔ 255	Estroboscopio, lento a rápido

1 celda RGB EXT 8CH

Canal Función Valor Porcentaje/Configuración
1	A	t	e	n	u ⇔ 2550-100%d	o	r	000
2	A	t	e	n	u ⇔ 2550-100%d	o	r	f	i
3	R	o	j	o	⇔ 25500-100%
4	V	e	r	d	e ⇔ 2550-100%00
5 Azul				000	⇔ 2550-100%
6 Rueda de Color Virtual				000	⇔ 255	Consulte la sección Tabla de colores (VCW) para ver los valores específicos
7 Temperaturas de color				000	⇔ 255	Consulte el apartado Descripción del Panel de Control para ver valores concretos
8 Estroboscopio					000 ⇔ 010 Sin función011 ⇔ 255	Estroboscopio, lento a rápido

1 celda RGBAL 5CH

Canal Función Valor Porcentaje/Configuración
1	R	o	j	o	⇔ 25500-100%
2	V	e	r	d	e ⇔ 2550-100%
3 Azul	000				⇔ 2550-100%
4	Á	m	b	a	r ⇔ 2550-100%
5	L	i	m	ó	n ⇔ 2550-100%

1 celda RGBA 4CH

Canal Función Valor Porcentaje/Configuración
1	R	o	j	o	⇔ 2500-100%
2	V	e	r	d	e ⇔ 255 0-100%
3 Azul	000				⇔ 255 0-100%
4	Á	m	b	a	r ⇔ 255 0-100%

1 celda RGB 3CH

Canal Función Valor Porcentaje/Configuración
1	R	o	j	o	⇔	2500	-100%
2	V	e	r	d	e	⇔	255 0
3 Azul	000				⇔	255 0	-100%

1 celda DMX-VCW-CCT 3CH

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000		⇔ 255 0-100%
2 Rueda de Color Virtual 000		⇔ 255	Consulte la sección Tabla de colores (VCW) para ver los valores específicos
3 Temperaturas de color	000	⇔ 255	Consulte el apartado Descripción del Panel de Control para ver valores concretos

1-celda HSV 3CH

Canal Función Valor Porcentaje/Configuración
1	T	000	⇔	255	0e100%
2	S	at	u	r	000	⇔	2550-100%ó n
3	V	a	lo	r	⇔	2550-100%	000

Address: Av. de las Partidas 34 - 3B

Lerma, Edo. de México, CP 52000

Voice: [phone]

Email: [e-mail]
