GEBRUIKSAANWIJZING Ovation B-565FC Chauvet

Over deze handleiding

De Ovation B-565FC Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menuopties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration/

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
  • Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
• Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
• Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden.
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
• Sluit dit product NIET aan op een dimmer of een regelweerstand.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Gebruik UITSLUITEND de ophang-/montagebeugels of de hendels om dit product te dragen.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

FCC-naleving

Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Eventuele wijzigingen of aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig verklaren.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico, Frankrijk, Duitsland of Benelux kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar Contact Us oor contactinformatie.

Wat is inbegrepen

• Ovation B-565FC

• Neutrik® powerCON® stroomsnoer

• Muur wassen-filter
  • Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Power linking

U kunt tot 13 Ovation B-565FC-producten koppelen bij 120 V, 22 producten bij 208 V of 23 producten bij 230 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel Groen/geel		Groen

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

De zekering vervangen

1. Ontkoppel dit product van de stroom.
2. Gebruik een kruiskopschroevendraaier nr. 2 en schroef de kap van de zekeringshouder los van de behuizing.
3. Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

Signaal-verbindingen

U kunt de Ovation B-565FC aansluiten op een controller of controllersoftware met behulp van een DMX-aansluiting of een ethernetverbinding. Bij het gebruik van andere Art-Net™ of sACN-compatible producten met de Ovation B-565FC, kunt u deze individueel aansturen op een enkel netwerk. Zie de gebruikershandleiding voor meer informatie over het verbinden en configureren van het product voor deze signalen.

Aansturings-persoonlijkheden

De Ovation B-565FC gebruikt DMX, Art-Net™, en sACN voor haar 17 bedieningspersoonlijkheden in een bereik van 3CH tot 31CH in 1-cel modi en 2-cel modi:

Modus	1-cel	2-cel
DMX-VCW-CCT	3	N/A
HSV	3	6
RGB	3	6
RGBA	4	8
RGBAL	5	10
RGB EXT	8	15
RGBA EXT	9	17
RGBAL EXT	10	19
RGBAL Fine	10	20
RGBAL FULL	17	31

DMX-aansluiting

De Ovation B-565FC kan met een DMX-controller werken met een normale DMX seriële verbinding. Op www.chauvetprofessional.com is een DMX-basishandleiding verkrijgbaar.

Art-Net™-aansluiting

Art-Net™ is een ethernet-protocol dat gebruikmaakt van TCP/IP dat over een groot netwerk grote hoeveelheden DMX512-gegevens verzendt met behulp van een etherCON RJ45-verbinding. Een Art-Net™-protocoldocument is te verkrijgen op www.chauvetprofessional.com. Chauvet Professional raadt het gebruik van unicast-modus voor het beste resultaat.

Art-Net™ ontworpen en auteursrecht door Artistic Licence Holdings Ltd.

sACN-aansluiting

Streaming-ACN staat ook wel bekend als ANSI E1.31 en is een ethernetprotocol dat de laag- en opmaakstructuur gebruikt van Architecture for Control Networks om DMX512-gegevens te transporteren over IP of een ander ACN compatibel netwerk. ACN wordt onderhouden door de Professional Lighting and Sound Association (PLASA).

Master/slave-verbinding

De Ovation B-565FC maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding om te verbinden en te configureren voor Master/Slave-werking.

RDM (apparaatbeheer op afstand)

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De Ovation B-565FC aondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van Temperatuur en wijzigingen aan de menu opties van DMX Address en DMX Channel. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Gebruik ten minste twee montagepunten per product. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/products.

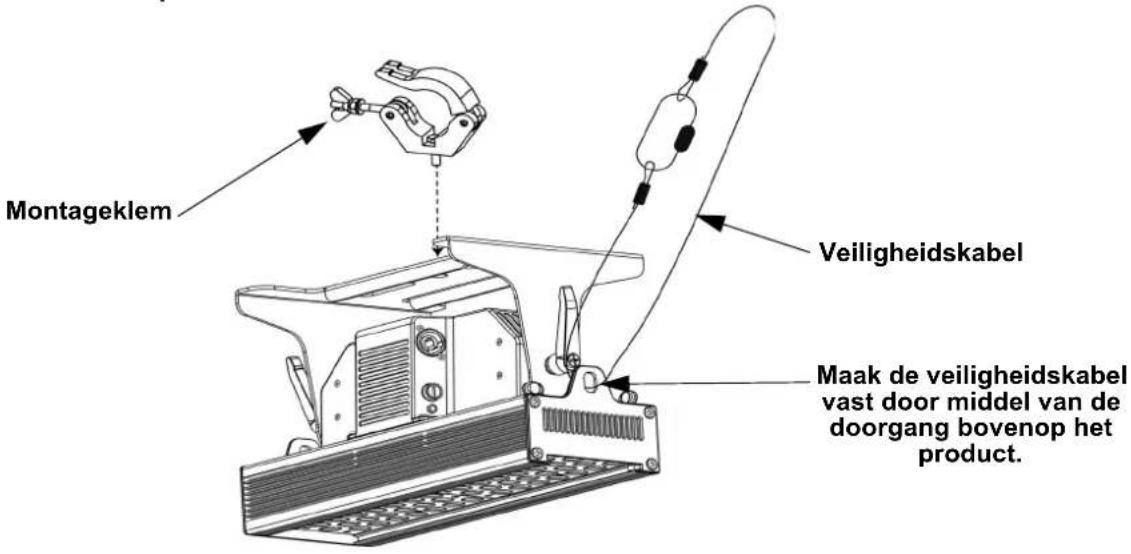

Montagediagram van het product

Montageklem Veiligheidskabel Maak de veiligheidskabel vast door middel van de doorgang bovenop het product.

Virtueel kleurenwiel

De Ovation B-565FC ibevat een functie, genaamd het virtuele kleurenwiel (Virtual Color Wheel, VCW). Deze functie is beschikbaar als een losstaande bedieningsmodus voor handmatig gebruik en ook als een bedieningskanaal in de geselecteerde DMX-persoonlijkheden van de producten. Voor eenvoudiger programmering zijn er meer dan 30 voorgemengde kleuren beschikbaar die speciaal door onze technici zijn samengesteld. De DMX-waarden die worden gebruikt voor het mengen van deze kleuren staan hieronder vermeld. U kunt de algehele intensiteit van het Ovation-armatuur aanpassen om de kleuren waarmee u bekend bent beter na te bootsen. Op onze website www.chauvetprofessional.com is een tabel beschikbaar om onze voorgemengde kleuren te vergelijken met populaire gelkleuren. Deze grafiek is uitsluitend bedoeld voor vergelijkingsdoeleinden en vormt geen garantie dat onze voorgemengde kleuren overeenkomen met de vermelde gelkleuren.

Kleurenkaart

DMX-kanaalwaarde	Weergave op het display	Rode waarde	Groene waarde	Blauwe waarde	Gele waarde	Lime waarde
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 013	C3050 - Md Yellow	150	125	002	255	043
014 ⇔ 021	C3040 - Lt Yellow	235	108	005	255	076
022 ⇔ 028	C3240 - Amb Yellow	171	036	000	120	255
029 ⇔ 035	C2340 - VLt Amber	255	015	017	255	170
036 ⇔ 043	C2040 - Lt Amber	255	000	010	255	143
044 ⇔ 051	C2050 - Md Amber	255	000	003	255	075
052 ⇔ 059	C2060 - Dk Amber	188	000	002	255	044
060 ⇔ 067	C1050 - Lt Red	255	000	002	021	002
068 ⇔ 075	C1080 - Md Red	255	000	002	000	000
076 ⇔ 083	C1020 - NC Pink	255	130	025	255	027
084 ⇔ 091	C1030 - Md Pink	255	013	041	235	182
092 ⇔ 099	C1630 - Dk Pink	255	015	027	030	255
100 ⇔ 107	C1250 - Md Red Amber	255	000	004	115	009
108 ⇔ 115	C1060 - Dk Red Amber	255	000	004	011	008
116 ⇔ 121	C1650 - Magenta	255	000	022	081	039
122 ⇔ 130	C6170 - Dk Magenta	160	000	025	000	004
131 ⇔ 138	C6020 - Lt Lavender	255	162	043	255	140
139 ⇔ 146	C5030 - Lt Blue	012	255	070	076	115
147 ⇔ 154	C5020 - VLt Blue	030	187	085	215	255
155 ⇔ 162	C5430 - Lt Blue 2	004	255	062	093	049
163 ⇔ 170	C5070 - Blue	005	255	190	003	012
171 ⇔ 178	C5050 - Md Blue	008	250	145	005	088
179 ⇔ 186	C5060 - Dk Blue	005	209	255	015	074
187 ⇔ 194	C5690 - Indigo	005	000	200	013	003
195 ⇔ 202	C5080 - VDk Blue	007	112	255	005	007
203 ⇔ 210	C5081 - VDk Blue 2	004	108	255	003	004
211 ⇔ 218	C4370 - Yel Green	004	255	000	005	003
219 ⇔ 226	C4070 - Green	027	255	006	000	020
227 ⇔ 234	C4550 - Turquoise	007	255	021	070	076
235 ⇔ 242	C4560 - Aqua	007	255	031	085	115
243 ⇔ 250	C4570 - Blue Green	002	255	017	002	020
251 ⇔ 255	--	000	000	000	000	000

Let op: De kleuren hierboven zijn gesimuleerde waargaven van de kleurenuitvoer die zijn geproduceerd, in vergelijking met de andere gelijksoortige lichtproducten. Chauvet geeft geen garantie over de nauwkeurigheid van de kleuropbrengst.

Kleurtemperatuur-kaart

DMX-kanaalwaarde	Weergave op het display	Rode waarde	Groene waarde	Blauwe waarde	Gele waarde	Lime waarde
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 025	2800K	237	120	036	255	255
026 ⇔ 050	3000K	220	128	050	255	255
051 ⇔ 075	3200K	176	128	057	255	255
076 ⇔ 100	3500K	154	128	080	255	255
101 ⇔ 125	4000K	128	128	112	255	255
126 ⇔ 150	4500K	108	128	133	255	255
151 ⇔ 175	5000K	097	128	152	255	255
176 ⇔ 200	5600K	087	128	170	255	255
201 ⇔ 225	6000K	075	128	177	255	255
226 ⇔ 250	6500K	066	128	187	255	255
251 ⇔ 255	--	000	000	000	000	000

Let op: De bovenstaande kleurtemperaturen zijn gesimuleerde weergaven van de geproduceerde kleuropbrengst, in vergelijking met een wolfraam-lamp bij de opgegeven kleurtemperatuur. Chauvet geeft geen garantie over de nauwkeurigheid van de kleuropbrengst.

Beschrijving bedieningspaneel

Toets Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

Menumap

Hoofdniveau Programmeerniveaus Beschrijving
Protocol	DMX512		Stelt de control protocolArtNet
	sACN
Start Address 001-510*			Selecteert het start-adres (hoogste kanaal beperkt tot de gekozen persoonlijkheid)
Personality	1-Cell	DMX-VCW-CCT 3CH	3-kanaals: dimmer, virtueel kleurrad, kleurtemperatuur
		HSV 3CH 3-kanaals: HSV-regeling
		RGB 3CH 3-kanaals: RGB
		RGBA 4CH 4-kanaals: RGBA
		RGBAL 5CH 5-kanaals: RGBAL
		RGB EXT 8CH	8-kanaals: 16-bits dimmer, RGB, virtueel kleurrad, kleurtemperatuur, strobo
		RGBA EXT 9CH	9-kanaals: 16-bits dimmer, RGBA, virtueel kleurrad, kleurtemperatuur, strobo
		RGBAL EXT 10CH	10-kanaals: 16-bits dimmer, RGBAL, virtueel kleurrad, kleurtemperatuur, strobo
		RGBAL Fine 10CH	10-kanaals: 16-bit RGBAL
		RGBAL FULL 17CH	17-kanaals: 16-bits dimmer, 16-bits RGBAL, virtueel kleurrad, kleurtemperatuur, strobo, kleur macro's, dimmer-modus
	2-Cell	RGB 6CH 6-kanaals: RGB (per cel)
		HSV 6CH 6-kanaals: HSV-regeling (per cel)
		RGBA 8CH 8-kanaals: RGBA (per cel)
		RGBAL 10CH 10-kanaals: RGBAL (per cel)
		RGB EXT 15CH	15-kanaals: 16-bits dimmer, RGB (per cel), virtueel kleurrad (per cel), kleurtemperatuur (per cel), strobo (per cel)
		RGBA EXT 17CH	17-kanaals: 16-bits dimmer, RGBA (per cel), virtueel kleurrad (per cel), kleurtemperatuur (per cel), strobo (per cel)
		RGBAL EXT 19CH	19-kanaals: 16-bits dimmer, RGBAL (per cel), virtueel kleurrad (per cel), kleurtemperatuur (per cel), strobo (per cel)
		RGBAL Fine 20CH	20-kanaals: 16-bits RGBAL (per cel)
		RGBAL FULL 31CH	31-kanaals: 16-bits dimmer, 16-bits RGBAL (per cel), virtueel kleurrad (per cel), kleurtemperatuur (per cel), strobo (per cel), kleur macro's (per cel), dimmer-modus (per cel)

Hoofdniveau Programmeerniveaus Beschrijving
Virtual Color Wheel	Virtual Color Wheel	C3050 - Md Yellow		Dimmer	<000-255>	Het virtuele kleurenwiel simuleert de opbrengst van elke gelkleur. Raadpleeg de sectie Kleurenkaart voor specifieke waarden
		C3040 - Lt Yellow
		C3240 - Amb Yellow
		C2340 - VLt Amber
		C2040 - Lt Amber
		C2050 - Md Amber
		C2060 - Dk Amber
		C1050 - Lt Red
		C1080 - Md Red
		C1020 - NC Pink
		C1030 - Md Pink
		C1630 - Dk Pink
		C1250 - Md Red Amber
		C1060 - Dk Red Amber
		C1650 - Magenta
		C6170 - Dk Magenta
		C6020 - Lt Lavender
		C5030 - Lt Blue
		C5020 - VLt Blue
		C5430 - Lt Blue 2
		C5070 - Blue
		C5050 - Md Blue
		C5060 - Dk Blue
		C5690 - Indigo
		C5080 - VDk Blue
		C5081 - VDk Blue 2
		C4370 - Yel Green
		C4070 - Green
		C4550 - Turquoise
		C4560 - Aqua
		C4570 - Blue Green
	Color Temperature		2800K			Vooringestelde witte kleurtemperaturen. Emuleert een wolfraam-lamp bij de opgegeven kleurtemperatuur. Raadpleeg de sectie Kleurtemperatuur-kaart voor specifieke waarden
			3000K
			3200K
			3500K
			4000K
			4500K
			5000K
			5600K
			6000K
			6500K
	Manual Color Mixer			Red		Combineert rood, groen, blauw, amber en lime om een aangepaste kleur te genereren (0-100%)
				Green
				Blue
				Amber
				Lime
Auto Show	Auto 1			Speed 1-100		Selecteert automatische programma's en automatische programmasnelheid
	Auto 2
	Auto 3
	Auto 4
	Auto 5
	Auto 6
	Auto 7
	Auto 8
	Auto 9
	Fade

Hoofdniveau Programmeerniveaus Beschrijving
Master/Slave	Master Master-modus
	Slave Slave-modus
Dimmer Mode	Off Lineaire dimmer
	Dimmer 1 Snelle dimmer-kromme
	Dimmer 2 Gemiddelde dimmer-kromme
	Dimmer 3 Langzame dimmer-kromme
White Balance	Off Gebruikt standaard witte instelling
	Manual	Red	125-255	Stelt de maximum waarde van de rode LED in
		Green		Stelt de maximum waarde van de groene LED in
		Blue		Stelt de maximum waarde van de blauwe LED in
		Amber		Stelt de maximum waarde van de amber LED in
		Lime		Stelt de maximum waarde van de lime LED in
LED Frequency	600Hz			Selecteert de PWM-uitgangsfrequentie
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Display	Normal Normale display-orientatie
	Inverse Omgekeerde display
Back Light	10S			Schakelt de backlight van de display uit na 10s van inactiviteit
	30S			Schakelt de backlight van de display uit na 30s van inactiviteit
	2Min			Schakelt de backlight van de display uit na 2 minuten van inactiviteit
	On De backlight van de display is altijd aan
Ethernet Setting	Universe	1 (DMX)		Stelt domein in voor Art-NetTM of sACN0-255 (Art-NetTM
		1-256 (sACN)
	IP Address ____.	______ Stelt een		P-adres in
Information	Fixture Hours ____.	Toont het totale aantal producturen
	Version	V__.-V__		Toont de geïnstalleerde softwareversie
	Device ID	______		Toont het apparaat-ID van het product
	UID:	______		Geeft de huidige UID #
Factory Setting	No			Herstellen naar de fabrieksstandaard
	Yes

DMX-waarden

2-cel persoonlijkheden

2-cel RGBAL FULL 31CH

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000			255 0-100%
2 Fijne dimmer 000			255 0-100%
3 Rood 1 000			255 0-100%
4 Fijn rood 1 000			255 0-100%
5	G r o e		n 255 0-100%	000
6 Fijn groen 1 000			255 0-100%
7 Blauw 1 000			255 0-100%
8 Fijn blauw 1		000	255 0-100%
9	A m b e		r 255 0-100%	000
10	Fijn amber 1		000 255 0-100%
11	Lime 1		000 255 0-100%
12	Fijn Lime 1		000 255 0-100%
13	Virtueel kleurenwiel 1		000 255	Raadpleeg de sectie Kleurenkaart voor specifieke waarden
14	Kleurtemperatuur 1		000 255	Raadpleeg de sectie Kleurtemperatuur-kaart voor specifieke waarden
15	Stroboscoop 1		000 010 Geen functie011 255	Stroboscoop, langzaam bis snel
16	Rood 2 000		255 0-100%
17	Fijn rood 2 000		255 0-100%
18	Groen 2		000 255 0-100%
19	Fijn groen 2 000		255 0-100%
20	Blauw 2		000 255 0-100%
21	Fijn blauw 2		000 255 0-100%
22	Amber 2		000 255 0-100%
23	Fijn amber 2		000 255 0-100%
24	Lime 2		000 255 0-100%
25	Fijn Lime 2		000 255 0-100%
26	Virtueel kleurenwiel 2		000 255	Raadpleeg de sectie Kleurenkaart voor specifieke waarden
27	Kleurtemperatuur 2		000 255	Raadpleeg de sectie Kleurtemperatuur-kaart voor specifieke waarden
28	Stroboscoop 2		000 010 Geen functie011 255	Stroboscoop, langzaam bis snel
29	Stroboscoop alle		000 010 Geen functie011 255	Stroboscoop, langzaam bis snel
30	Kleur macro's		000 015 Geen functie016 255 Kleur macro's
31	Dimmersnelheid		000 051	Voorinstelling van de dimmersnelheid vanaf het displaymenu052 101 Lineaire dimmer102 152 Net-lineaire dimcurve 1 (snelst)153 203 Net-lineaire dimcurve 2204 255 Net-lineaire dimcurve 3 (langzaamst)

2-cel RGBAL Fine 20CH

Kanaal Functie Waarde Percentage/Instelling
1 Rood	1 000				255 0-100%
2	F i j n				255 0-100%	o d		1	000
3	G r o e				n 255 0-100%		000
4 Fijn groen 1 000					255 0-100%
5 Blauw 1 000					255 0-100%
6 Fijn blauw 1 000					255 0-100%
7	A m b e				r 255 0-100%		000
8	F i j n				255 0-100%	b e r		1
9	L i m e				255 0-100%		000
10	Fijn Lime 1				000 255 0-100%
11	Rood 2 000				255 0-100%
12	Fijn rood 2				000 255 0-100%
13	Groen 2				000 255 0-100%
14	Fijn groen 2 000				255 0-100%
15	Blauw 2				000 255 0-100%
16	Fijn blauw 2 000				255 0-100%
17	Amber 2				000 255 0-100%
18	Fijn amber 2				000 255 0-100%
19	Lime 2				000 255 0-100%
20	Fijn Lime 2				000 255 0-100%

2-cel RGBAL EXT 19CH

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000				255 0-100%
2 Fijne	dimmer 000			255 0-100%
3 Rood	1 000			255 0-100%
4	G	r	o e	n 255 0-100%	000
5 Blauw	1 000			255 0-100%
6	A	m	b e	r 255 0-100%	000
7	L	i	m e	255 0-100%	000
8 Virtueel kleurenwiel 1			000	255	Raadpleeg de sectie Kleurenkaart voor specifieke waarden
9 Kleurtemperatuur 1			000	255	Raadpleeg de sectie Kleurtemperatuur-kaart voor specifieke waarden
10	Stroboscoop 1			000 010 Geen functie011 255	Stroboscoop, langzaam bis snel
11	Rood 2 000			255 0-100%
12	Groen 2			000 255 0-100%
13	Blauw 2			000 255 0-100%
14	Amber 2			000 255 0-100%
15	Lime 2			000 255 0-100%
16	Virtueel kleurenwiel 2			000 255	Raadpleeg de sectie Kleurenkaart voor specifieke waarden
17	Kleurtemperatuur 2			000 255	Raadpleeg de sectie Kleurtemperatuur-kaart voor specifieke waarden
18	Stroboscoop 2			000 010 Geen functie011 255	Stroboscoop, langzaam bis snel
19	Stroboscoop alle			000 010 Geen functie011 255	Stroboscoop, langzaam bis snel

2-cel RGBA EXT 17CH

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000				⇔ 255 0-100%
2 Fijne	dimmer 000			⇔ 255 0-100%
3 Rood	1 000			⇔ 255 0-100%
4	G	r	o e	n ⇔ 255 0-100%	000
5 Blauw	1 000			⇔ 255 0-100%
6	A	m	b e	r ⇔ 255 0-100%	000
7 Virtueel kleurenwiel 1 000				⇔ 255	Raadpleeg de sectie Kleurenkaart voor specifieke waarden
8 Kleurtemperatuur 1			000	⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart voor specifieke waarden
9 Stroboscoop 1				000 ⇔ 010 Geen functie
				011 ⇔ 255	Stroboscoop, langzaam bis snel
10	Rood 2 000			⇔ 255 0-100%
11	Groen 2			000 ⇔ 255 0-100%
12	Blauw 2			000 ⇔ 255 0-100%
13	Amber 2			000 ⇔ 255 0-100%
14	Virtueel kleurenwiel 2			000 ⇔ 255	Raadpleeg de sectie Kleurenkaart voor specifieke waarden
15	Kleurtemperatuur 2			000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart voor specifieke waarden
16	Stroboscoop 2			000 ⇔ 010 Geen functie
				011 ⇔ 255	Stroboscoop, langzaam bis snel
17	Stroboscoop alle			000 ⇔ 010 Geen functie
				011 ⇔ 255	Stroboscoop, langzaam bis snel

2-cel RGB EXT 15CH

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000			255 0-100%
2 Fijne dimmer 000			255 0-100%
3 Rood 1 000			255 0-100%
4	G r o e		n 255 0-100%	000
5 Blauw 1 000			255 0-100%
6 Virtueel kleurenwiel 1 000			255	Raadpleeg de sectie Kleurenkaart voor specifieke waarden
7 Kleurtemperatuur 1 000			255	Raadpleeg de sectie Kleurtemperatuur-kaart voor specifieke waarden
8 Stroboscoop 1			000 010 Geen functie011 255	Stroboscoop, langzaam bis snel
9 Rood 2 000			255 0-100%
10	Groen 2		000 255 0-100%
11	Blauw 2		000 255 0-100%
12	Virtueel kleurenwiel 2		000 255	Raadpleeg de sectie Kleurenkaart voor specifieke waarden
13	Kleurtemperatuur 2		000 255	Raadpleeg de sectie Kleurtemperatuur-kaart voor specifieke waarden
14	Stroboscoop 2		000 010 Geen functie011 255	Stroboscoop, langzaam bis snel
15	Stroboscoop alle		000 010 Geen functie011 255	Stroboscoop, langzaam bis snel

2-cel RGBAL 10CH

Kanaal Functie Waarde Percentage/Instelling
1 Rood	1 000				255 0-100%
2	G	r	o	e	n 255 0-100%	000
3 Blauw	1 000				255 0-100%
4	A	m	b	e	r 255 0-100%	000
5	L	i	m	e	255 0-100%	000
6 Rood	2 000				255 0-100%
7	G	r	o	e	n 255 0-100%	000
8 Blauw	2 000				255 0-100%
9	A	m	b	e	r 255 0-100%	000
10 Lime	2 000				255 0-100%

2-cel RGBA 8CH

Kanaal Functie Waarde Percentage/Instelling
1 Rood	1 000				255 0-100%
2	G	r	o	e	n 255 0-100%	000
3 Blauw	1 000				255 0-100%
4	A	m	b	e	r 255 0-100%	000
5 Rood	2 000				255 0-100%
6	G	r	o	e	n 255 0-100%	000
7 Blauw	2 000				255 0-100%
8	A	m	b	e	r 255 0-100%	000

2-cel RGB 6CH

Kanaal Functie Waarde Percentage/Instelling
1 Rood	1 000				255 0-100%
2	G	r	o	e	n 255 0-100%	000
3 Blauw	1 000				255 0-100%
4 Rood	2 000				255 0-100%
5	G	r	o	e	n 255 0-100%	000
6 Blauw	2 000				255 0-100%

2-cel HSV 6CH

Kanaal Functie Waarde Percentage/Instelling
1	Tint 1	000 ⇔ 255 0-100%
2 Verzadiging 1	000	⇔ 255 0-100%
3 Waarde 1	000	⇔ 255 0-100%
4	Tint 2	000 ⇔ 255 0-100%
5 Verzadiging 2	000	⇔ 255 0-100%
6 Waarde 2	000	⇔ 255 0-100%

1-cel persoonlijkheden

1-cel RGBAL FULL 17CH

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000				255 0-100%
2 Fijne dimmer 000				255 0-100%
3	R o o d			255 0-100%
4	F i j n			255 0-100% o d 000
5	G r o e			n 255 0-100%00
6 Fijn groen 000				255 0-100%
7	B l a u			w 255 0-100%00
8 Fijn blauw 000				255 0-100%
9	A m b e			r 255 0-100% 000
10	Fijn amber			000 255 0-100%
11	Lime			000 255 0-100%
12	Fijn Lime			000 255 0-100%
13	Virtueel kleurenwiel			000 255 Raadpleeg de sectie Kleurenkaart voor specifieke waarden
14	Kleurtemperatuur			000 255 Raadpleeg de sectie Kleurtemperatuur-kaart voor specifieke waarden
15	Stroboscoop			000 010 Geen functie011 255 Stroboscoop, langzaam bis snel
16	Kleur macro's			000 015 Geen functie016 255 Kleur macro's
17	Dimmersnelheid			000 051 Voorinstelling van de dimmersnelheid vanaf het displaymenu052 101 Lineaire dimmer102 152 Niet-lineaire dimcurve 1 (snelst)153 203 Niet-lineaire dimcurve 2204 255 Niet-lineaire dimcurve 3 (langzaamst)

1-cel RGBAL Fine 10CH

Kanaal Functie Waarde Percentage/Instelling
1	R	o	o	d	255 0-100% 000
2	F	i	j	n	255 0-100% o d 000
3	G	r	o	e	n 255 0-100%000
4 Fijn groen 000					255 0-100%
5	B	l	a	u	w 255 0-100%000
6 Fijn blauw				000	255 0-100%
7	A	m	b	e	r 255 0-100% 000
8	F	i	j	n	255 0-100% b e r 000
9	L	i	m	e	255 0-100% 000
10	Fijn Lime				000 255 0-100%

1-cel RGBAL EXT 10CH

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000					255 0-100%
2 Fijne	dimmer 000				255 0-100%
3	R	o	o	d	256 00-100%
4	G	r	o	e	n 255 0-100%00
5	B	l	a	u	w 255 0-100%00
6	A	m	b	e	r 255 0-100%00
7	L	i	m	e	255 00-100%
8 Virtueel kleurenwiel 000					255	Raadpleeg de sectie Kleurenkaart voor specifieke waarden
9 Kleurtemperatuur				000	255	Raadpleeg de sectie Kleurtemperatuur-kaart voor specifieke waarden
10	Stroboscoop				000 010 Geen functie011 255	Stroboscoop, langzaam bis snel

1-cel RGBA EXT 9CH

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000				255 0-100%
2 Fijne dimmer 000				255 0-100%
3	R	o	o d	256 00-100%
4	G	r	o e	n 255 0-100%
5	B	l	a u	w 255 0-100%
6	A	m	b e	r 255 0-100%
7 Virtueel kleurenwiel 000				255	Raadpleeg de sectie Kleurenkaart voor specifieke waarden
8 Kleurtemperatuur			000	255	Raadpleeg de sectie Kleurtemperatuur-kaart voor specifieke waarden
9 Stroboscoop				000 010 Geen functie011 255	Stroboscoop, langzaam bis snel

1-cel RGB EXT 8CH

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000				255 0-100%
2 Fijne dimmer 000				255 0-100%
3	R	o	o d	256 00-100%
4	G	r	o e	n 255 0-100%
5	B	l	a u	w 255 0-100%
6 Virtueel kleurenwiel 000				255	Raadpleeg de sectie Kleurenkaart voor specifieke waarden
7 Kleurtemperatuur			000	255	Raadpleeg de sectie Kleurtemperatuur-kaart voor specifieke waarden
8 Stroboscoop				000 010 Geen functie011 255	Stroboscoop, langzaam bis snel

1-cel RGBAL 5CH

Kanaal Functie Waarde Percentage/Instelling
1	R	o	o	d	25500-100%
2	G	r	o	e	n 2550-100%00
3	B	l	a	u	w 2550-100%00
4	A	m	b	e	r 2550-100%00
5	L	i	m	e	25500-100%

1-cel RGBA 4CH

Kanaal Functie Waarde Percentage/Instelling
1	R	o	o	d	2500-100%
2	G	r	o	e	n 2550-100%
3	B	l	a	u	w 2550-100%
4	A	m	b	e	r 2550-100%

1-cel RGB 3CH

Kanaal Functie Waarde Percentage/Instelling
1	R	o	o	d	2500-100%
2	G	r	o	e	n 2550-100%
3	B	l	a	u	w 2550-100%

1-cel DMX-VCW-CCT 3CH

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000	255 0-100%
2 Virtueel kleurenwiel 000	255	Raadpleeg de sectie Kleurenkaart voor specifieke waarden
3 Kleurtemperatuur 000	255	Raadpleeg de sectie Kleurtemperatuur-kaart voor specifieke waarden

1-cel HSV 3CH

Kanaal Functie Waarde Percentage/Instelling
1	T i nt		255 0-100%	000
2 Verzadiging		000	255 0-100%
3	Waarde		000 255 0-100%

Contact Us
