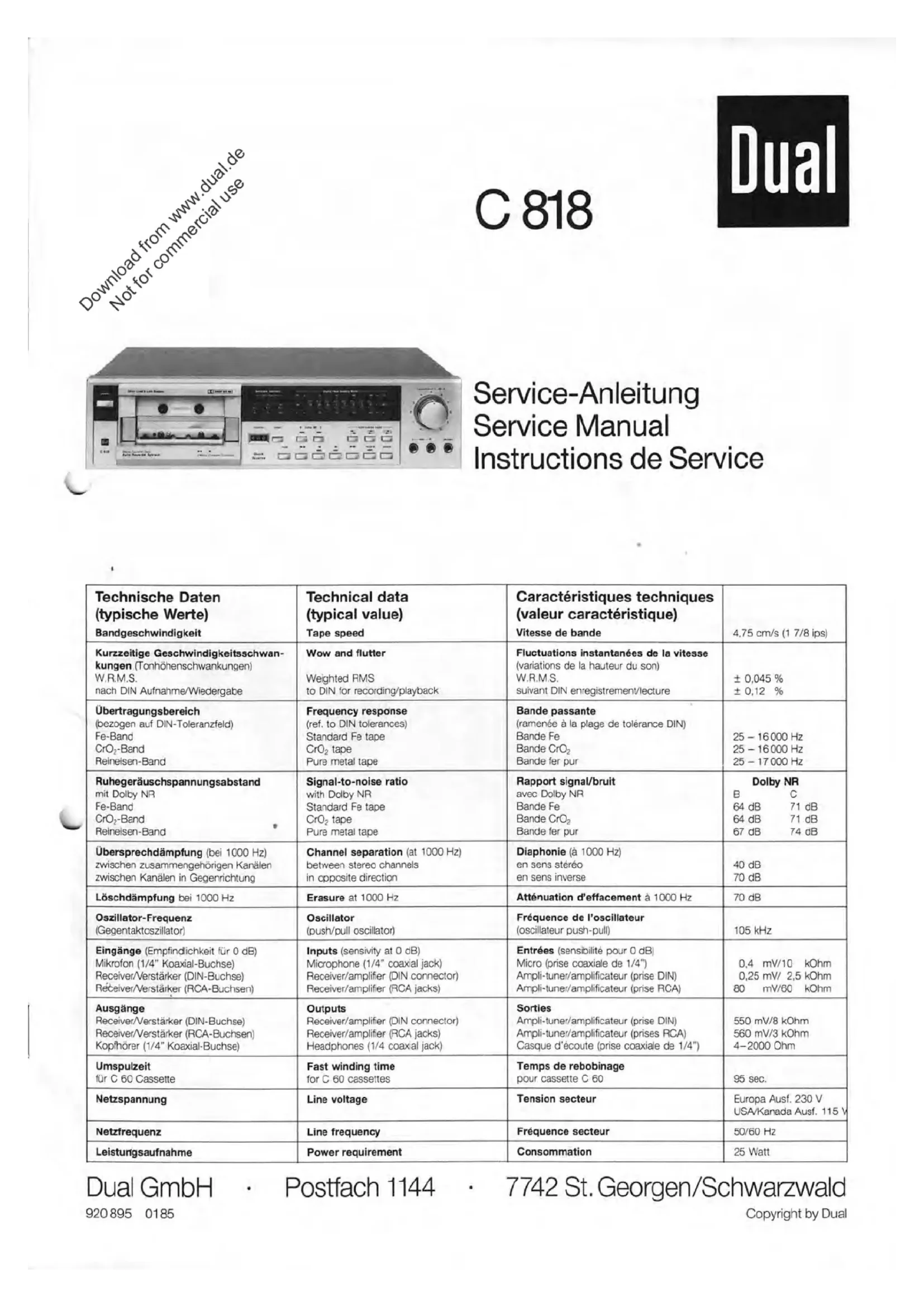

C 818 - Magnétocassete DUAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Magnétocassette stéréo
Marque	Dual
Modèle	C 818
Dimensions (L x H x P)	430 x 120 x 280 mm
Poids	5 kg
Alimentation	Secteur 220 V, 50/60 Hz
Consommation	20 W
Tête de lecture/enregistrement	1 tête permalloy
Moteur	Moteur à courant continu avec asservissement (BA 6109)
Système de commande	Microprocesseur 4 bits (TMP 4320)
Affichage	Indicateur de niveau à LED (AN 6882, 7 segments)
Plage de vitesses	4,76 cm/s (vitesse standard)
Rapport signal/bruit	> 60 dB
Pleurage et scintillement	< 0,1 %
Réponse en fréquence	20 Hz - 18 kHz (bande normale)
Distorsion harmonique	< 1 %
Entrées	Ligne (RCA)
Sorties	Ligne (RCA), Casque (jack 6,35 mm)
Fonctions spéciales	Arrêt automatique, sélection de bande (CrO2, métal)
Entretien	Nettoyage des têtes et du chemin de bande, démagnétisation régulière
Sécurité	Débrancher avant toute intervention
Pièces détachées	Courroies, têtes, courroies de transmission disponibles

FOIRE AUX QUESTIONS - C 818 DUAL

Comment nettoyer les têtes de mon magnétocassette Dual C 818 ?

Utilisez un coton-tige imbibé d'alcool isopropylique à 90% ou d'un produit de nettoyage pour têtes de cassette. Frottez délicatement la tête de lecture/enregistrement et les galets presseurs. Laissez sécher quelques minutes avant d'utiliser l'appareil.

Pourquoi ma cassette ne joue-t-elle pas correctement ?

Cela peut venir d'une tête sale, d'une courroie usée, ou d'une cassette défectueuse. Commencez par nettoyer les têtes. Si le problème persiste, vérifiez l'état de la courroie d'entraînement et remplacez-la si nécessaire.

Comment démagnétiser les têtes du Dual C 818 ?

Utilisez un démagnétiseur de tête. Éteignez l'appareil, branchez le démagnétiseur, allumez-le à environ 30 cm de la tête, puis approchez-le doucement de la tête sans la toucher. Éloignez-le ensuite lentement et éteignez-le hors de l'appareil.

Que faire si l'enregistrement est trop faible ?

Vérifiez le niveau d'enregistrement : celui-ci doit être réglé entre 0 et +3 dB sur l'indicateur de niveau. Assurez-vous que la cassette n'est pas protégée en écriture (onglets enlevés). Nettoyez les têtes. Si le problème persiste, un réglage du niveau d'enregistrement peut être nécessaire.

Comment remplacer la courroie d'entraînement du C 818 ?

Débranchez l'appareil. Retirez le capot supérieur (vis sous les pieds et sur les côtés). Repérez la courroie usée, retirez-la et installez la nouvelle en suivant le chemin dans les poulies. Remontez le capot. Attention à ne pas toucher les composants internes.

Mon magnétocassette ne s'allume pas, que vérifier ?

Vérifiez le câble d'alimentation, le fusible (généralement situé près de la prise d'alimentation) et assurez-vous que la prise secteur fonctionne. Si le fusible est grillé, remplacez-le par un modèle identique (souvent 0.5A). Si le problème persiste, consultez un technicien.

Comment régler l'azimuth des têtes sur le Dual C 818 ?

Le réglage de l'azimuth est délicat et nécessite une cassette de calibration. En général, il est préférable de confier cette opération à un professionnel. Un mauvais réglage peut endommager la tête.

Que signifie l'indicateur de niveau peak sur le C 818 ?

L'indicateur 'peak' (crête) montre le niveau maximum du signal. Pour un enregistrement optimal, il ne doit pas dépasser 0 dB pour éviter la distorsion. Les LED s'allument progressivement pour indiquer le niveau.

Puis-je utiliser des cassettes de 120 minutes sur le C 818 ?

Oui, mais les cassettes de 120 minutes ont une bande plus fine, ce qui peut augmenter le risque de bourrage et de pleurage. Il est recommandé d'utiliser des cassettes de durée standard (60 ou 90 minutes) pour une meilleure fiabilité.

Comment connecter le Dual C 818 à mon ampli ?

Utilisez des câbles RCA. Branchez les sorties 'Line Out' du C 818 sur une entrée 'Tape' ou 'Aux' de votre ampli. Si vous utilisez l'enregistrement, reliez les sorties 'Record Out' de l'ampli aux entrées 'Line In' du magnétocassette.

MODE D'EMPLOI C 818 DUAL

DN 6838
L = Leiterseite / Wiring side / Côté de conducteur

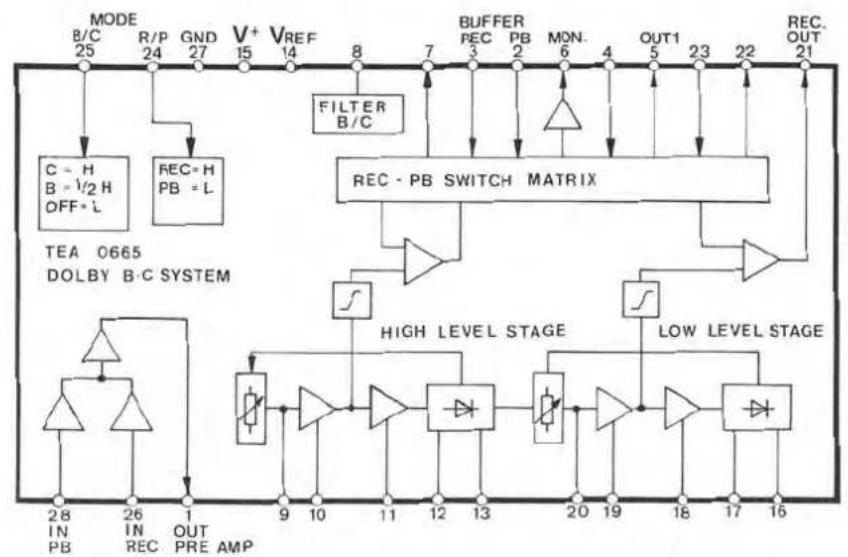


TEA 0665

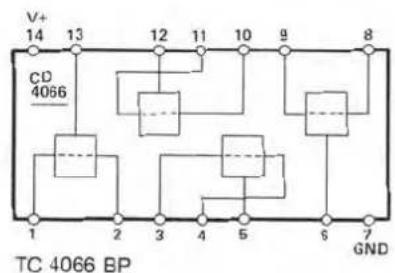

V+ 14 13 12 11 10 9 8 CD 4066 TC 4066 BP GND

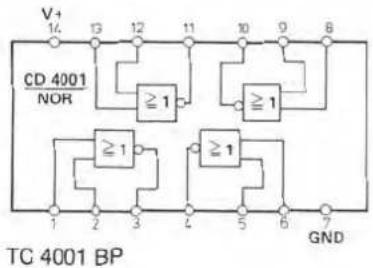

V+ 14 13 12 11 10 9 8 CD 4001 NOR ≥1 ≥1 ≥1 ≥1 1 2 3 4 5 6 7 GND TC 4001 BP

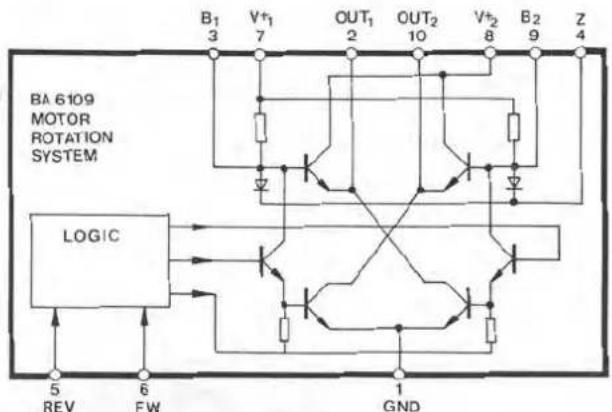


BA 6109

DN 6838

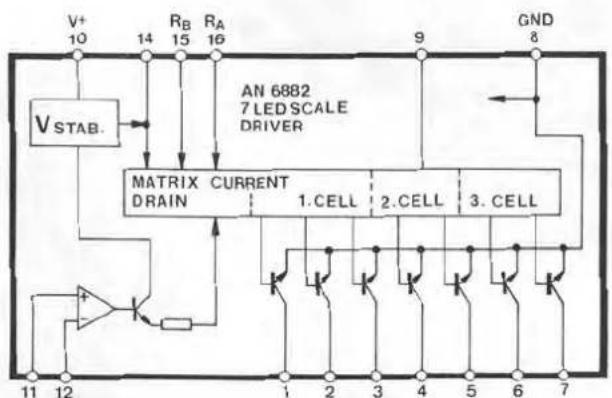


AN 6882

16 15 14 13 12 11 10 9 CD 4049 V+ 1 2 3 4 5 6 7 8 GND

TC 4049 BP

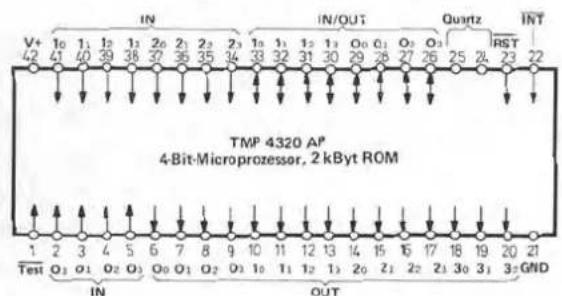

V+ IN IN/OUT Quartz INT 42 10 11 12 13 20 21 22 23 10 11 12 13 20 21 22 23 24 RST 25 TMP 4320 AP 4-Bit-Microprocessor, 2 kByt ROM 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 Test O1 O2 O3 O0 O1 O2 O3 O1 O2 O3 O0 O1 O2 O3 O1 O2 O3 O0 O1 O2 O3 O1 O2 O3 O0 O1 O2 O3 O0 O1 O2 O3 O1 O2 O3 O0 O1 O2 O3 O0 O1 O2 O3 O1 O2 O3 O0 O1 O2 O3 O0 O1 O2 O3 O1 O2 O3 OUT GND

TMP 4321 P

Phénomène: En position "record stand-by" l'indication peak-level réponds en retard.

Cause: -Appareil en état froid. Transistor Q 312 n'est pas branché complètement.

Remède: Arrangement additif d'une diode (MA 150 ref. 264 086) en ligne brune entre plaque de contrôle et plaque de contacter.

Allgemeine Information General Information Information générale

Datum Date-Date03.06.85

Zeichen-Ref.-N/réf.KD 12/Bm

Gerate Nr. Serial numberNo. de l'appareil

No2/C 818
