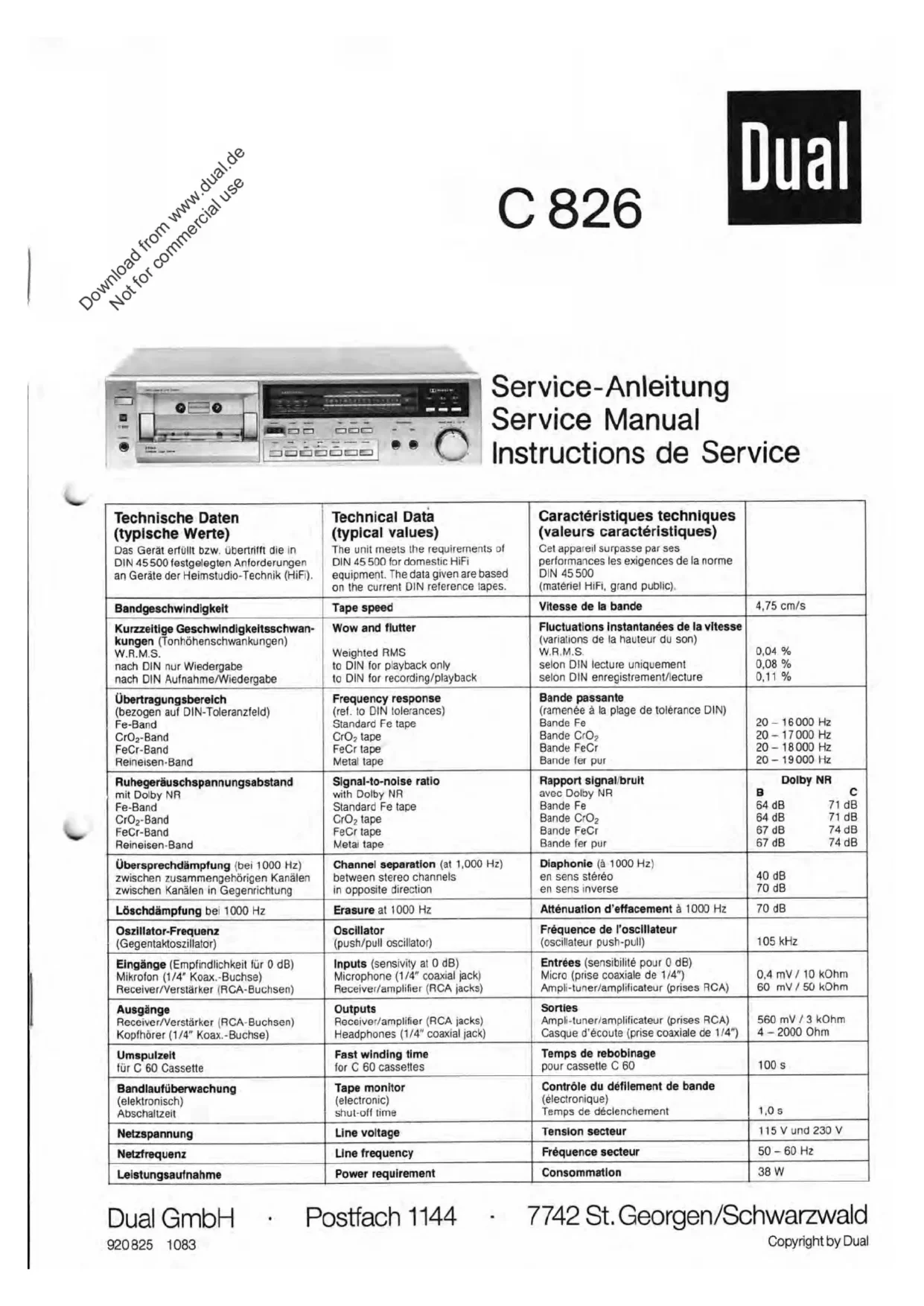

Notice DUAL C 826 - page 1
1 / 22
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
Type de produit Magnétocassette stéréo
Marque Dual
Modèle C 826
Fonctions principales Enregistrement et lecture, Dolby B/C NR
Réduction de bruit Dolby B et C
Tête magnétique Tête d'enregistrement/lecture ajustable
Mécanisme d'entraînement Identique au C 824 (sans fonction moniteur)
Commande Microprocesseur TMP 4320 AP
Affichage Indicateur LED de niveau
Compteur de bande Oui, avec fonction mémoire
Alimentation Secteur (transformateur interne)
Fusibles Protection par fusibles T 160 mA, T 400 mA, T 1 A (selon version)
Dimensions (approx.) 430 x 120 x 300 mm
Poids (approx.) 7 kg
Entretien et nettoyage Nettoyage des têtes et du chemin de bande avec alcool isopropylique
Sécurité Fusible de protection secteur
Pièces détachées et réparabilité Liste complète de plus de 100 pièces, réparable avec documentation technique
Connectique Entrées/sorties analogiques sur prises RCA
Accessoires fournis Aucun (non spécifié)
Informations générales Notice d'utilisation et d'entretien en français, anglais, allemand

FOIRE AUX QUESTIONS - C 826 DUAL

Comment nettoyer les têtes d'enregistrement et de lecture du Dual C 826 ?
Utilisez un coton-tige imbibé d'alcool isopropylique pour nettoyer délicatement la tête de lecture/enregistrement et le cabestan. Laissez sécher avant utilisation.
Que faire si le son est déformé ou faible ?
Vérifiez d'abord le niveau d'enregistrement. Assurez-vous que la fonction Dolby est correctement réglée. Si le problème persiste, nettoyez les têtes et vérifiez l'alignement de la tête (voir schéma d'alignement dans la notice).
Comment remplacer la courroie d'entraînement ?
Le remplacement de la courroie nécessite l'ouverture du châssis. Repérez la courroie autour du moteur et du volant. Remplacez-la par une courroie de mêmes dimensions. Consultez la liste des pièces détachées pour la référence exacte.
Comment ajuster l'azimut de la tête ?
L'ajustement se fait via les vis VR601 et VR601' (ou VR103/VR103') sur la platine. Utilisez une cassette d'alignement et un oscilloscope pour régler le meilleur niveau et la réponse en fréquence.
Pourquoi la bande se coince-t-elle ?
Vérifiez que la cassette n'est pas défectueuse. Nettoyez les galets et le cabestan. Assurez-vous que les guides de bande sont propres. Si le problème persiste, vérifiez la pression du patin de pression.
Comment utiliser la fonction Dolby C ?
Sélectionnez Dolby C sur le panneau avant. Le circuit s'active automatiquement en enregistrement et lecture. Assurez-vous d'utiliser le même mode en lecture qu'en enregistrement.
Que signifie l'affichage LED ?
L'affichage LED indique le niveau du signal en dB. En mode enregistrement, réglez le niveau de sorte que les LED culminent dans la zone recommandée sans saturer (généralement autour de 0 dB).
Comment désactiver le compteur mémoire ?
Appuyez sur le bouton Memory pour activer/désactiver la fonction. Lorsqu'activé, l'appareil s'arrête au début de la bande lors du rembobinage.
Que faire si l'appareil ne s'allume pas ?
Vérifiez le câble d'alimentation et les fusibles (T 160 mA, T 400 mA, T 1 A selon le modèle). Si les fusibles sont intacts, le problème peut venir du transformateur ou de l'alimentation interne. Consultez un technicien.
Puis-je utiliser des cassettes de type chrome (CrO2) ?
Oui, le Dual C 826 prend en charge les cassettes normales et Chrome. Le commutateur de type de bande ajuste automatiquement les paramètres d'enregistrement.

Questions des utilisateurs sur C 826 DUAL

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Magnétocassete au format PDF gratuitement ! Retrouvez votre notice C 826 - DUAL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil C 826 de la marque DUAL.

MODE D'EMPLOI C 826 DUAL

Description du fonctionnement

Du point de vue technique, le C 826 est identique au C 824, la fonction moniteur en moins. Le mécanisme d'entraînement, la commande de l'appareil et le microprocesseur pour la commande de l'appareil TMP 4320 AP, sont les mêmes que sur le C 824.

Dolby B. C NR

Le système dolby consiste en deux circuits intégrés, le IC 101 (NE 654 N) et le IC 102 (NE 652 N). Le IC 102 renferme la double fonction de compression-extension dolby et IC 101 fait fonction de processeur de commutation couplant les différents filtres es réseaux au IC 102 et réalisant ainsi les fonctions dolby OFF, dolby B ou C. La tension de commande pour les états de service dolby B OFF = 9 V, dolby B = 4 V et dolby C = 12 V arrive à la broche 4 du processeur IC 101. Le signal d'enregistrement arrive à l'entrée, broche 1, de IC 101 et le signal qui n'est pas influencé par le processus dolby est disponible sur la broche 5 (IC 101) pour le contrôle (amorce de bande). Le signal d'enregistrement est disponible sur la broche 13 (IC 101). La commutation entre RECORD et PLAY a lieu par l'entrée de commande, broche 12, de IC 101 avec le niveau REC = 12 V, PLAY = 0 V.

A la reproduction, le signal passe par VR 101 et arrive à l'entrée, broche 9, du processeur de commutation IC 101. Le signal de sortie de la reproduction est disponible sur la broche 5 du IC 101.

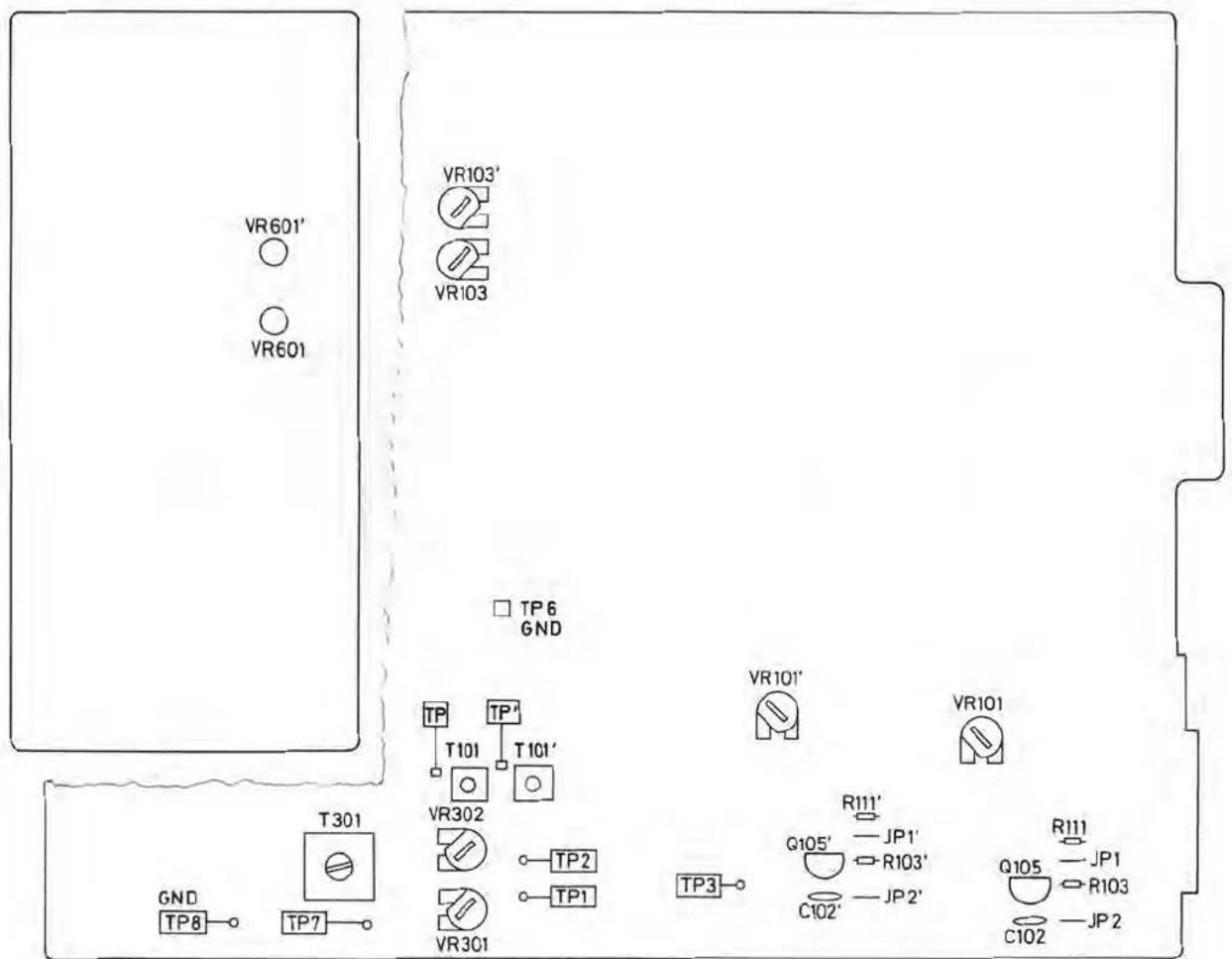

Abgleichpositionen

Alignment positions

Positions d'alingement

DUAL C 826 - Dolby B. C NR - 1

text_image VR601' VR601 VR103' VR103 TP 6 GND TP TP' T101 T101' VR302 TP2 VR301 TP1 TP3 R111' Q105' — JP1' — R103' C102' — JP2' R111 Q105 — JP1 — R103 C102 — JP2 T301 GND TP8 TP7

Ersatzteile · Replacement parts · Pièces détachée · C 826

Pos.Art.-Nr.StckBezeichnung
12728711Gehäuse
22726734Schraube B 4×6
42101451Scheibe 2,3
52694841Scheibe 3,7/9/0,5
62710531Schenkelfeder
72682631Spiralfeder B
82701701Dämpfungshebel
92740491Spiralfeder
122701661Schalter
132695211Halter
142701711Dämpfungsrad
152710551Druckfeder
162701721Achse
172701731Kopfvisier
212640591Lampe
232701671Abdeckung
302675278Schraube M 3×6
312740481Frontblende
322724701Zählerknopf
332740557Taste
342740566Taste
362740571Abdeckung
372726871Taste
382723261Drehknopf L
392723271Drehknopf R
402740591Netztrafo
412710041Druckschalter
422740621Schaltertaste
452734141Zähler
462630291IC DN 6838
462630551Bandlaufüberwachung
472734091Memory-Knopf
482701631Memoryschalter
492740631Tapeschalter S 5-7
502744161Tipptastenplatte
512744477Tipptaster
D 5122710994Diode US 1035
D 5132710994Diode US 1035
D 5142710994Diode US 1035
D 5152710994Diode US 1035
LD 5012737861LED GL-9NG 24
LD 5022744171LED GL-9SPR 24
522744181LED-Anzeige
IC 7012744211IC TA 7332 P
IC 7022744221IC MSL 9350 R
LD 3012737864LED GL-9NG 24
LD 3022737864LED GL-9NG 24
LD 3032737864LED GL-9NG 24
LD 3042737864LED GL-9NG 24
LD 7002744191LED SD 101 A
Q 70127442022 SC 1684 S
Q 70227442022 SC 1684 S
Q 70327111842 SA 1015-GR
Q 70427111842 SA 1015-GR
Q 70527111842 SA 1015-GR
Q 70627111842 SA 1015-GR
RA 7012744231Netzwerk 8×120 Ω
552744241Controlplatte
CF 5012701821Ceramic-Filter
D 5012640891DZ HZ 15-3
D 5022710981SR 15-2
D 5032640868DD MA 150
D 5042640868DD MA 150
D 5052640868DD MA 150
D 5062640868DD MA 150
D 5072640868DD MA 150
D 5072711171HZ 6A-1L
D 5082640868DD MA 150
D 5092640868DD MA 150
D 5102640868DD MA 150
D 5112640868DD MA 150
D 5182744251ER 2C 03 DK 121
IC 5012701801IC TC 4069 UBP
IC 5022710681Mikro-Computer
IC 5032701841IC SN 74 LS 174
IC 5042711431IC MB 840 71 BN
IC 5052711051IC TD 62 104 P
IC 5062701802IC TC 4069 UBP
IC 5072710751IC NJM 78 MO 5A
Q 50126948812 SD 549
Q 50224764762 SC 1815 GR
Q 50324764762 SC 1815 GR
Pos.Art.-Nr.StckBezeichnung
Q 50424764762 SC 1815 GR
Q 50524764762 SC 1815 GR
Q 50626832922 SC 2120 Y
Q 50726832922 SC 2120 Y
Q 50826833242 SA 950 Y
Q 50926833242 SA 950 Y
Q 51026833242 SA 950 Y
Q 51126833242 SA 950 Y
Q 51224764762 SC 1815 GR
Q 51424764762 SC 1815 GR
Q 51527111822 SA 1015 GR
Q 51627111822 SA 1015 GR
FA 5012744261Netzwerk 47 kΩ
FA 5022744271Netzwerk 3,3 kΩ
FA 5032744281Netzwerk 10 kΩ
582747171Netzplatte unbestückt
592716151G-Schmelzeinsatz T 160 mA
612329951Netzkabel USA
612437501Netzkabel Europa
652744291Buchsenplatte
662744301Buchse
IC 6012601892IC TBB 1458
IC 6032601892IC TBB 1458
Q 60127443112 SC 2878 A
Q 60227113022 SC 2634 NC-T
Q 60326557812 SA 564
VR 60127019325 kΩ
702744321Grundplatte
712716231G-Schmelzeinsatz T 400 mA
722718101G-Schmelzeinsatz T 1A
D 3012655342WO 2
D 3022655342WO 2
D 3032701891HZ 22-2L
D 3042701371HZ 15-1
D 3052640866MA 150
D 3062640866MA 150
D 3072640866MA 150
D 3082640866MA 150
D 3092640866MA 150
D 3102640866MA 150
D 3112630361SR 1-K-2
IC 1012744382IC NE 654 P
IC 1022744392IC NE 652 P
IC 1032601891IC TBB 1458
IC 3012744362IC TD 62504 P
IC 3022744362IC TD 62504 P
IC 3032618721IC MC 14001 BC
IC 3042744371IC TA 75559 P
J 1012729491Buchse
J 1022744431Buchse
L 1012734232Spule 2,2 mH
L 1022737762Spule
MX 1012744412MPX-Filter
Q 10127113082 SC 2634 NC-T
Q 10227113082 SC 2634 NC-T
Q 10327442062 SC 1684 S
Q 10427442062 SC 1684 S
Q 10527113082 SC 2634 NC-T
Q 10627113082 SC 2634 NC-T
Q 10727443142 SC 2878 A
Q 10827443142 SC 2878 A
Q 30126948912 SD 837 R
Q 30227442062 SC 1684 S
Q 30326948712 SD 892 Q
Q 30426302822 SD 592 NC-S
Q 30526302822 SD 592 NC-S
Q 30627442062 SC 1684 S
Q 30727019182 SC 1318 S
Q 30827442062 SC 1684 S
R 3032744332Sicherung 4,7 Ω
R 3192744332Sicherung 4,7 Ω
S 12744421Magnet-Schatier (Record/Play)
T 1012683382Spule
T 3012744401Transformerspule
VR 1012630412Einstellregler 20 kΩ
VR 1022744441Volume-Steller 5 kΩ
VR 1032701412Steller 10 kΩ
VR 3012701422Steller 50 kΩ
VR 3022701422Steller 50 kΩ
752683154Gerätefuß
762104804Schraube M 3×6

DUAL C 826 - Dolby B. C NR - 2

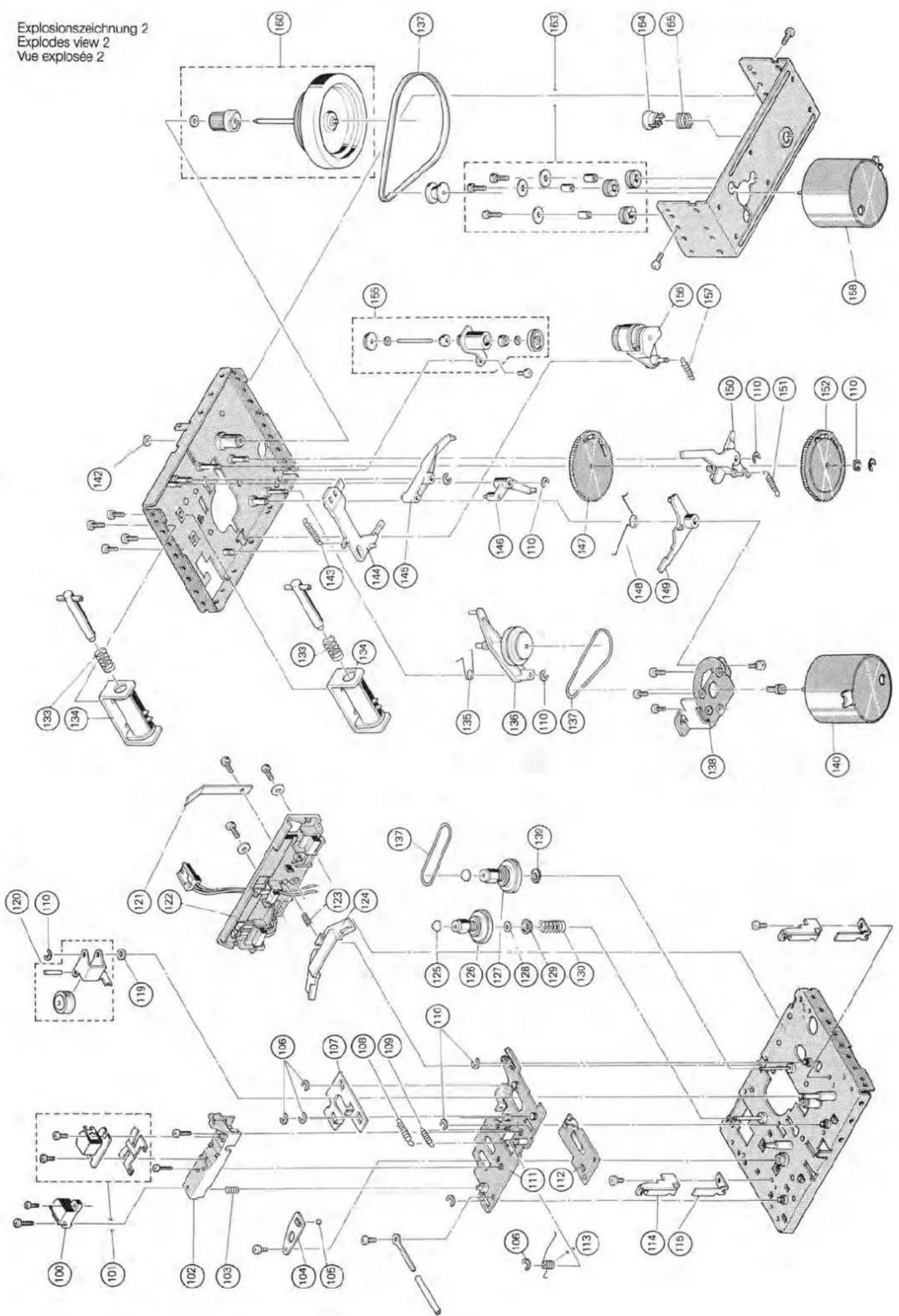

text_image Explosionszeichnung 2 Explodes view 2 Vue explosée 2

Ersatzteile · Replacement parts · Pièces détachée · C 826

Sous réserve de modifications!

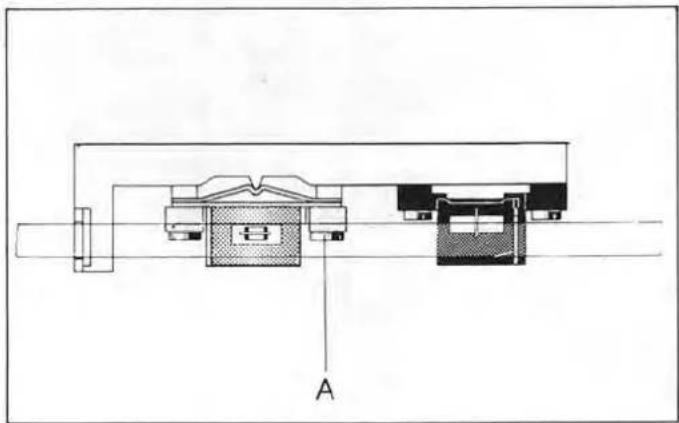

AW-Kopfjustage

Record/Playback head

Tête d'enregistrement

DUAL C 826 - Dolby B. C NR - 3

text_image A

Drucksachen - Korrektur Correction Imprimés rectification

DUAL C 826 - Drucksachen - Korrektur Correction Imprimés rectification - 1

text_image NEW TECH
Datum-Date-Date02.04.86Zeichen-Ref.-N/réf.KD/JuGerate Nr.-Serial number-No. de l-appareilNo3/C 826

Si on enlève la cassette de l'appareil en marche pendant I'é coute des mouvements incontrôlés de la tête de lecture et d'enregistrement se produisent.

Ursache

Unzureichende Masseverbindung.

Cause

Jonction à terre insuffisant.

Abhilfe

Vissez la cosse à souder avec le vis de fixation du méchanisme (voir fig. 1). Serrez le vis à gauche à l'arrière de la plaque de base (voir fig. 2). (Eventuellement en utilisant une rondelle dentée entre chassis et plaque de base).

DUAL C 826 - Abhilfe - 1

Instructions de Service C 826 - en trois langues

neu hinzu new parts added nouveauArt-Nr. part no. réf.Bezeichnung Description Désignation
1275 896Gehäuseblech AM
2275 907Schraube 4 x 6 AM
23278 619Abdeckung AM
31278 620Frontblende kpl. AM
32275 902Knopf AM
33278 594Taste AM kpl.
34278 792Taste AM kpl.
36278 618Abdeckung kpl. AM
37275 942Taste kpl. AM
38278 614Volume Knopf AM L
39278 786Drehknopf R AM
42278 621Powertaste kpl. AM
47278 615Memoryknopf AM
278 616Faltschachtel AM
