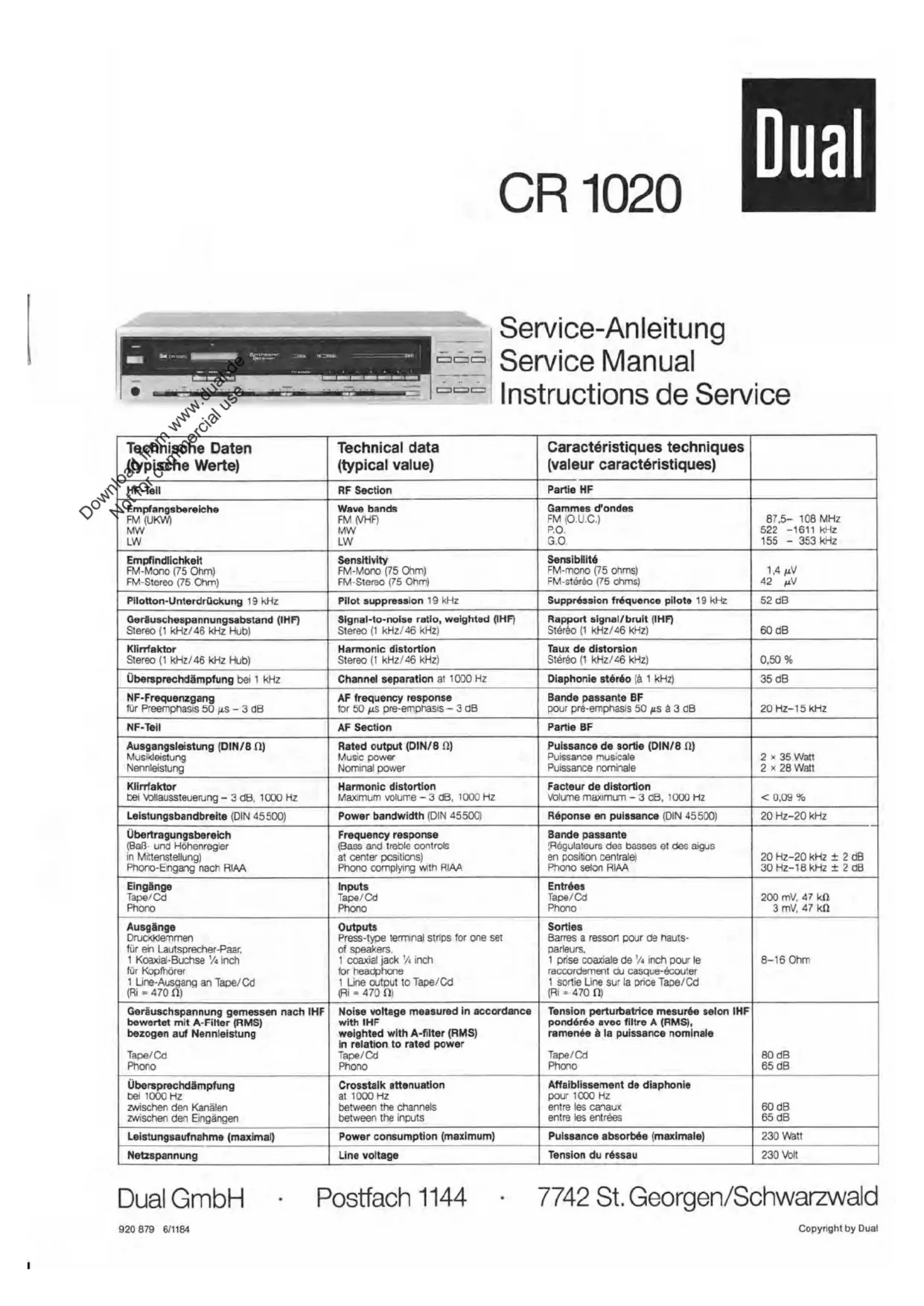

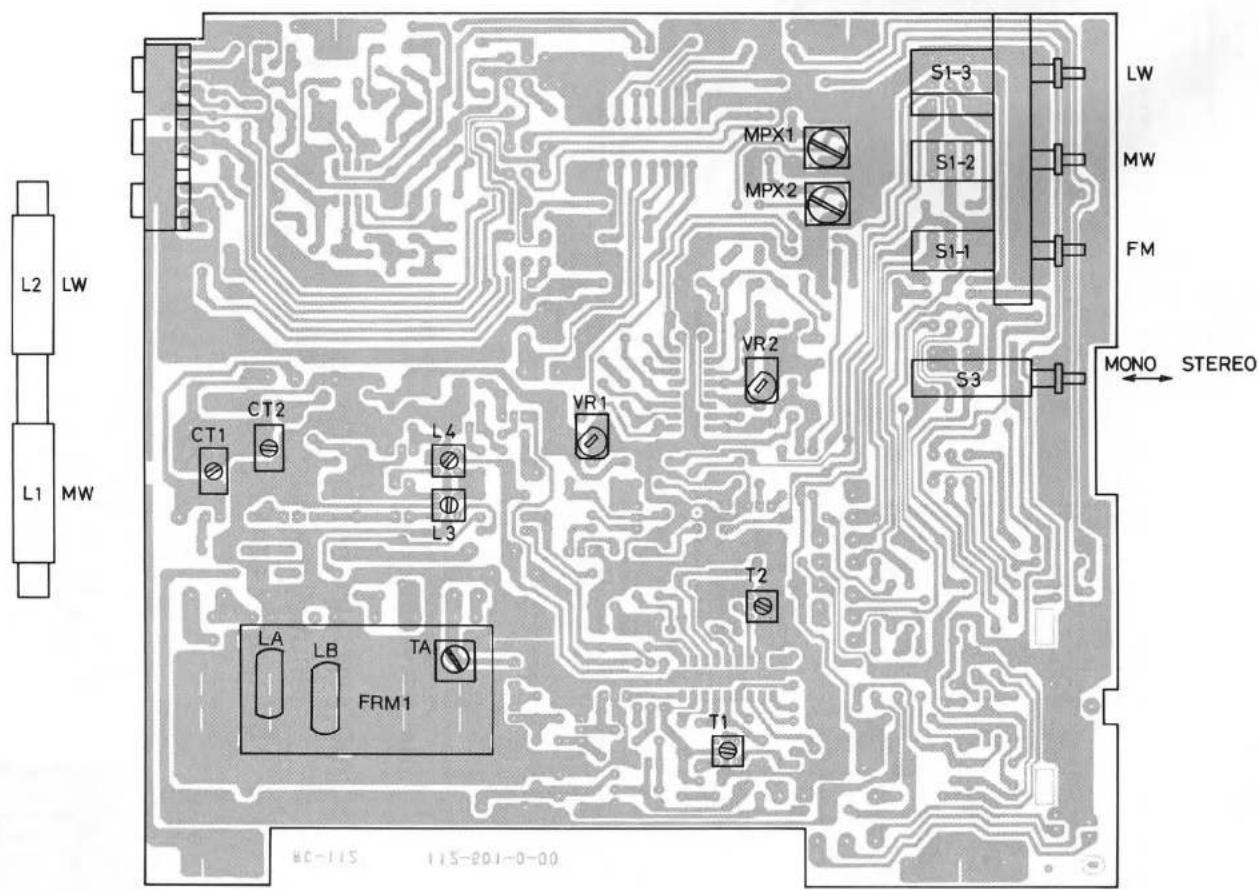

Abgleichpositionen/Alignment positions/Position d'alignement
DUAL CR 1020 - 1

text_image L2 LW L1 MW CT1 CT2 L4 L3 MPX1 MPX2 VR1 T2 FRM1 S1-3 S1-2 S1-1 S3 MONO STEREO LW MW FM LA LB TA T1 80-115 115-201-0-00

Ersatzteile · Replacement parts · Pièces détachées · CR 1020

Pos.Art.-Nr.StckBezeichnung
11277 8251Ferritantenne
12277 8341Antennenbuchse
13243 7501Netzkabel Europa
14278 2651Gerätefuß
20277 8241Frontblende kpl.
21277 8641Tastenknopf (Sendereinstellung)
22278 2711Taste kpl. (power)
24277 8271Frontabdeckung
25277 8281Gehäuseblech
26277 8294Knopf (bass - volume)
27278 2661Support
28278 2673Support B
29277 8307Taste (function, mode)
30278 2681Tastenverlängerung A
31278 2693Tastenverlängerung B
32278 2703Tastenverlängerung C
36272 6734Schraube B 4 x 6
100277 8351Netzplatte kpl.
102277 8431Lautsprecherklemmen
D 501277 8512Diode GZA 15 Z
D 502277 8512Diode GZA 15 Z
D 503277 8551Diode DS 448
D 504277 8521Diode GZA 24 X
D 505277 8501Diode GZA 6,8 X
D 506277 8491Diode GZA 3 Z
D 507278 0262Gleichrichter DS 135 D
D 508278 0262Gleichrichter DS 135 D
D 509277 8534Gleichrichter DSA 26 B
D 510277 8534Gleichrichter DSA 26 B
D 511277 8534Gleichrichter DSA 26 B
D 512277 8534Gleichrichter DSA 26 B
F 501209 7191Sicherung 0,125 A/250 V T
F 601263 7012Sicherung 3,15 A/250 V T
F 701263 7012Sicherung 3,15 A/250 V T
L 601277 8382Spule
L 701277 8382Spule
Q 501277 8441Transistor 2 SC 1685 R
IC 501277 8461IC STK 4131 II
IC 502277 8451IC AN 7815
J 501277 8411Kopfhörerbuchse
VR 501277 8391Steller 100 kΩ (balance)
VR 502277 8402Steller 100 kΩ (treble)
VR 503277 8402Steller 100 kΩ (bass)
120277 8361Netzteil kpl.
121277 8561Netztrafo
S 801271 0041Druckschalter (power)
150277 8211Tunerplatte
D 1277 8722Diode 1 SV 100
D 2277 8722Diode 1 SV 100
D 4271 0994Diode US 1035
D 5277 8711Diode MA 27 W-A
D 6271 0994Diode US 1035
D 7271 0994Diode US 1035
D 8271 0994Diode US 1035
J 901277 9911Cinchbuchsen 3-fach
L 3277 8761Spule
L 4277 8771Spule
L 101277 8732Spule
L 201277 8732Spule
Q 1277 8682Transistor 2 SC 1675 K
Pos.Art.-Nr.StckBezeichnung
Q22778682Transistor 2 SC 1675 K
Q327784410Transistor 2 SC 1685 R
bis
Q827784410Transistor 2 SC 1685 R
Q92655781Transistor 2 SA 5 64
Q1027784410Transistor 2 SC 1685 R
Q1127784410Transistor 2 SC 1685 R
Q1227784410Transistor 2 SC 1685 R
Q1327784410Transistor 2 SC 1685 R
S12778811Schalter (tuner mode)
S22778821Schalter (function)
S32778831Schalter (mono/manual)
T12778751Spule
T22779901Spule
CF12778862Keramikfilter
CF22778862Keramikfilter
CF32778871Keramikfilter
CT12778782Trimmer
CT22778782Trimmer
FM12778841UKW-Teil
IC12778701IC AN 7273
IC22778691IC μPC 1161 C 3
IC32362991IC RC 4558 D
LF12778881Low Pass Filter
MX12778852MPX Filter
MX22778852MPX Filter
VR12701931Steller 5 kΩ
VR22778801Steller 4,7 kΩ
VR1012778791Steller 100 kΩ (volume)
1702778221Controllplatte
D30127109921Diode US 1035
D32127109921Diode US 1035
Q3012778444Transistor 2 SC 1685 R
Q3022655782Transistor 2 SA 564
Q3032778444Transistor 2 SC 1685 R
Q3042778444Transistor 2 SC 1685 R
Q3052655782Transistor 2 SA 564
Q3062752602Transistor 2 SC 945 P
Q3072752602Transistor 2 SC 945 P
Q3082778444Transistor 2 SC 1685 R
S30127785710Taster (Sendereinstellung)
bis
S31027785710Taster (Sendereinstellung)
X3012778581Keramikfilter
FL12778591Display
IC3012778621IC μP B 553 AC
IC3022778601IC μP D 1703 C 018
IC3032778611IC μP A 80 C
1802778231LED-Platte
D4012778674LED LN 316 GP grün
D4022778674LED LN 316 GP grün
D4032778674LED LN 316 GP grün
D4042778674LED LN 316 GP grün
D4052778661LED LN 216 RP rot
Q4012778441Transistor 2 SC 1685 R
2754721Bedienungsanleitung
2778331Verpackungskarton
2778321Seitenteil R (Verpackung)
2778311Seitenteil L (Verpackung)

Sous réserve de modification!

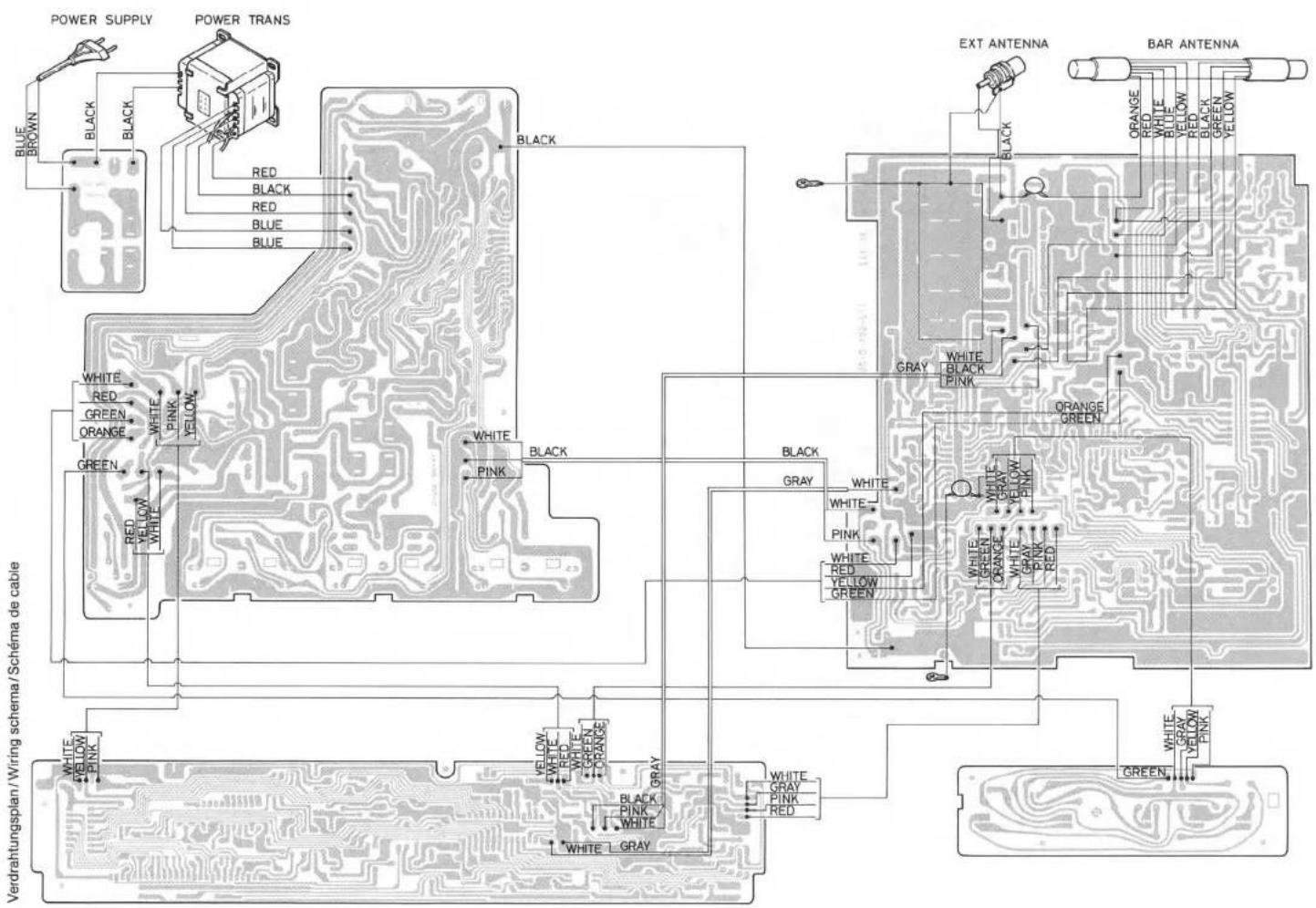

DUAL CR 1020 - 2
