| Type de produit | Récepteur audio stéréo FM/AM |
| Marque | Dual |
| Modèle | CT 1160 |
| Catégorie | Récepteur audio |
| Gammes FM | 87,5 – 108 MHz |
| Gammes AM | PO (ondes moyennes) et GO (grandes ondes) |
| Nombre de préréglages FM | 6 |
| Alimentation tuner | 12/15 V AC (provenant de l'amplificateur CV 1160) |
| Tension stabilisée tuner | 18 V ±5 % (régulateur IC 4 7818) |
| Entrées | Phono, Tape 1 (DIN), Tape 2 (RCA), Line, Antenne FM/AM |
| Sorties | Haut-parleurs 1 et 2, Casque (phone) |
| Fonctions FM | Recherche automatique, muting, AFC, décodeur PLL stéréo |
| Fonctions AM | Recherche automatique, indicateur de champ |
| Contrôles | Volume, Balance, Loudness, Sélecteur d'entrée, Sélecteur haut-parleurs |
| Indicateurs | 5 LEDs d'intensité de champ (FM/AM) |
| Entretien et nettoyage | Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques ou abrasifs. |
| Sécurité | Débrancher l'appareil avant tout nettoyage. Ne pas exposer à l'humidité ou aux sources de chaleur. |
| Pièces détachées et réparabilité | Pièces disponibles. Modifications techniques possibles (ex: changement de condensateurs C1202). |
| Notice | Disponible en téléchargement gratuit au format PDF sur notice-facile.com |
FOIRE AUX QUESTIONS - CT 1160 DUAL
Questions des utilisateurs sur CT 1160 DUAL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Récepteur audio au format PDF gratuitement ! Retrouvez votre notice CT 1160 - DUAL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CT 1160 de la marque DUAL.
MODE D'EMPLOI CT 1160 DUAL

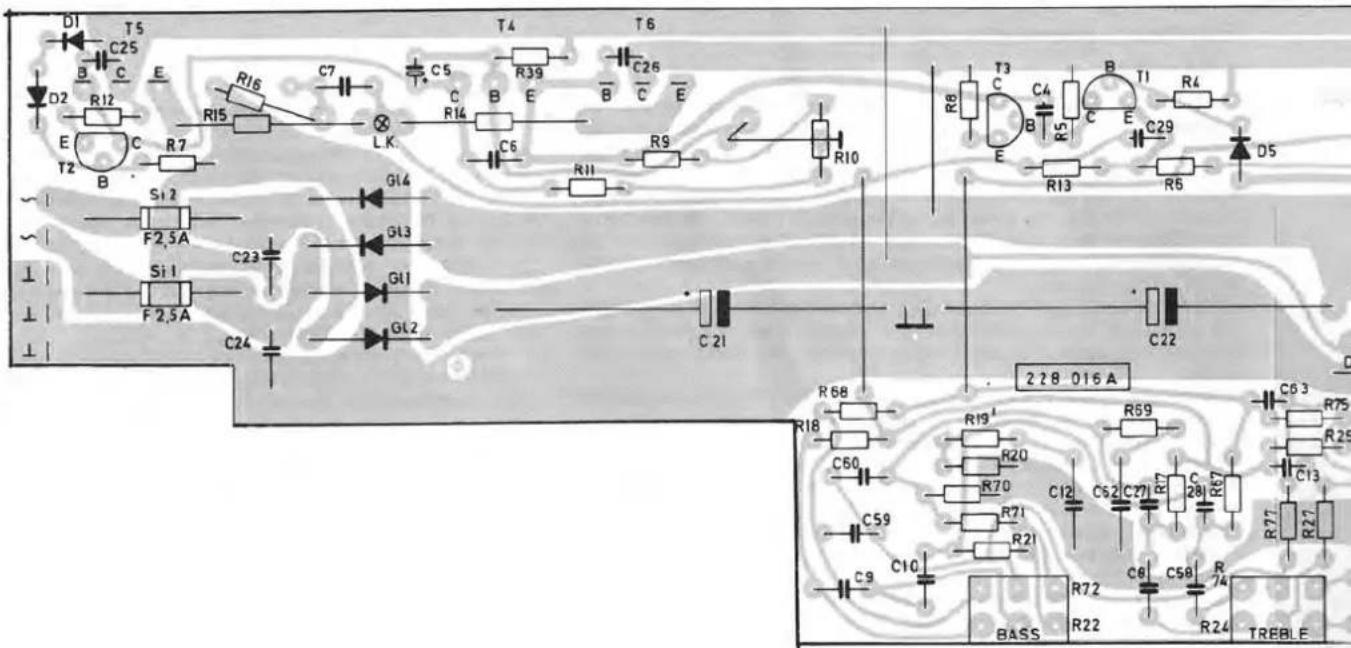

Verstärkerplatte
Amplifier board
Etage amplificateur

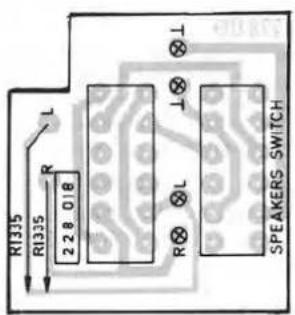

Lautsprechertastenplatte
Speaker switch board
Plaque de touches de haute-parleur

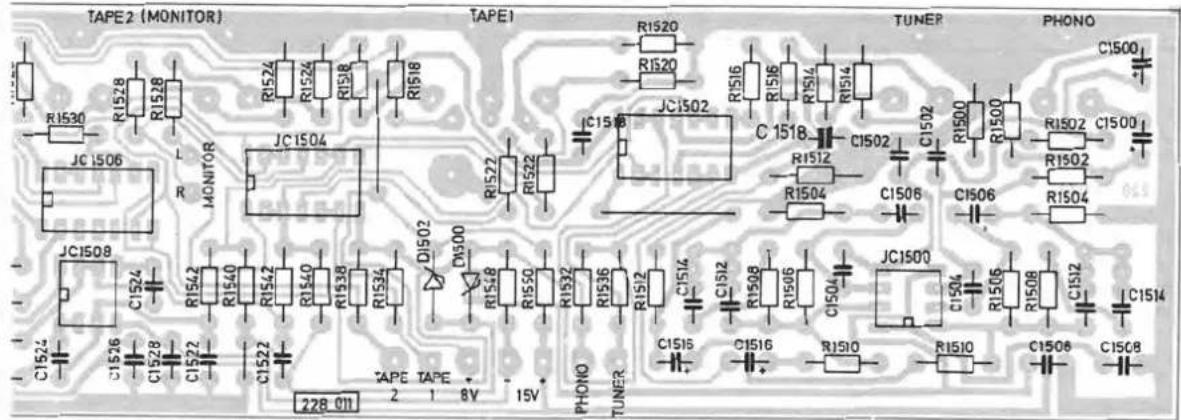

Wahlschalterplatte
Selection board
Plaque de sélecteu
atte
connections
Lautstärkeregler
Volume board
Plaque de volume
Description du fonctionnement CT 1160
A. Partie FM
Le signal d'antenne venani du circuit d'entrée réglable par diodes parvient au mélangeur T 2 par l'intermédiaire du transistor T 1 (BF 324), qui a été spécialement conçu pour un bon comportement en cas de signaux forts, et du circuit intermédiaire qui peut lui aussi être ajusté. Le circuit oscillateur est formé avec le transistor T 3. La fréquence d'oscillation est accouplée sur le mélangeur T 2 par l'intermédiaire de C 83.
A la sortie du mélangeur se trouve un circuit f.i. L 6 ajustable qui est accouplée sur le filtre céramique F 1 par C 98.
La diode variable C 19 accouplée sur la circuit oscillateur sert au ajustage après; elle est commandée par IC 1 TDA 1576. Le signal ZF atteint IC 1 TDA 1576 par emitteur suiveur T 4, palier amplificateur, circuit ZF L 8, filtre céramique F 2.
IC 1 TDA 1576 contient un amplificateur limiteur f.l., un démodulateur de quadra-
ture symétrique, la sortie BF symétrique (MPX) et le filtrage électronique de sa propre tension de service. Ce circuit fournit en outre les tensions de commande pour le muting, la mono/stéréo et la correction de l'AFC.
En pin 13 se trouve une tension qui dépend de l'intensité de champ et qui, par l'intermédiaire de D 3 (1 N 4148), excite les 5 diodes lumineuses pendant la recherche de l'émetteur.
Le circuit décodeur PLL est intégré au circuit IC 2 TD 1578 et il est excité sous faible impédance par l'intermédiaire ce pin 6. R 55 sert à optimaliser la diaphonie. Le signal BF est découplé en pin 17/18. Grâce à la tension de muting en pin 3/5, il peut être ajusté sans distortion entre 0 et le maximum. Cette conception inédite du circuit de muting permet une recherche en douceur et sans craquement des émetteurs.
Les tensions de commande en pin 4/5 permettent également de passer en douceur de mono en stéréo.
La désaccentuation de 50 μs est déterminée par les circuits RC 60/C 47 ou R 59/C 46 dans les éléments de contre-réaction en pin 17/16. C'est l'ensemble de l'amplification du IC 2 qui est influence par ces composants. Il faut en tenir compte en cas d'une modification des constantes de temps. A la sortie BF se trouve le circuit bouchon ajustable de 19 kHz dont l'intensité de blocage est élevée. Malgré tout R 138 à R 143 permettent de mémoriser 6 émetteurs FM. Lorsque la clé hexagonale, prévue pour sélectionner les émetteurs, n'est pas en place – ce qui est le cas lorsque l'on a retiré le carter pour réparer l'appareil – l'indication STATION DIRECTION se connecte automatiquement par l'intermédiaire du commutateur 84.
B. Partie AM
Les gammes AM sont elles aussi réglées par des diodes. Les circuits d'entrée pour PO L 16/C 78 et GO L 17/C 80 se commutent avec les bobines d'oscillateur réglables L 14/15. L'antenne extérieure est acouplée en capacité au circuit d'entrée.
Le circuit oscillateur que se règle avec la diode variable D . . . (BB 212) s'adaple parfaitement au circuit intégré AM-IC 3 (TDA 1072) par l'intermédiaire du transistor à effet de champ T 6 monté comme convertisseur d'impédance.
Le circuit intégré IC 3 (TDA 1072) comprend un amplificateur HF réglé, un oscillateur réglé, l'étage de mélange, un amplificateur f.i. et le démodulateur. La fréquence intermédiaire de 460 kHz est découplée en pin 1 avant d'être menée à un filtre passe-bande complexe qui assure un signal f.i. à pente rapide. Le signal f.i. est ramené au circuit IC 3 par l'intermédiaire de pin 3/4, où il est amplifié et redressé. Le signal BF est découplé en pin 6 avant d'être mené au circuit intégré IC 2 (TDA 1578) par l'intermédiaire de R 98 afin d'y être soumis à une deuxième amplification.
Pour éviter toute sur modulation, les signaux HF et f.i. sont réglés dans le circuit IC 3 (TDA 1072). En pin 9 se trouve une tension qui dépend de l'intensité de champ et qui est utilisée pour activer les 5 diodes lumineuses pendant la recherche des émetteurs.
C. Alimentation en courant
Le voltage d'opération 12/15 V AC pour le tuner est pris d'un bobinage séparé de la partie du secteur de l'amplificateur CV 1160. Après réctification IC 4 (7818) débite un voltage stabilisé de 18 V ± 5 %. Si le IC faut être ramplacé il est nécessaire d'ajuster de nouveau à cause la fréquence d'oscillateur.

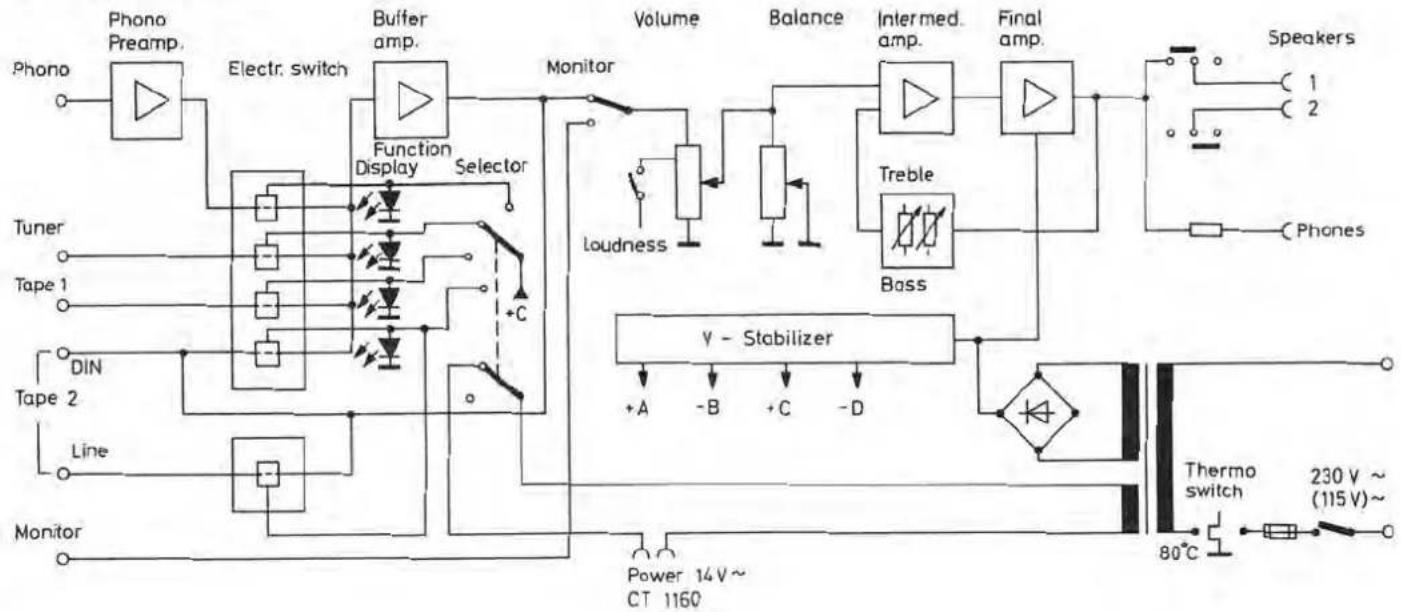

Blockschaltbild CT 1160
Bloc diagram CT 1160
Schéma de bloc CT 1160
Ersatzteile · Replacement parts · Pièces détachée · CT 1160
Ersatzteile · Replacement parts · Pièces détachée CV 1160
Sous réserve de modifications!
| Datum-Date Date | Zeichen-Ref.-N/réf. | Gerate Nr.-Serial numberNo. de l'appareil | Gerat Model Appareil |
| 26.10.83 | KD 1/N | CV 1160 |
Phénomène: On peut encore entendre un signal sur la groupe de haut-parleurs 1 quand la touche de haut-parleur est en position "arrêt".
Cause: Les haut-parleurs sont mettez en masse sur la combinaison R/C R 1202 et C 1202.
Remède: Modifier les condensateurs C 1202 canal (droite/gauche) de 47 nF en 4,7 nF.
7-11-83
| Datum-Date Date | Zeichen-Ref.-N/réf. | Gerate Nr. Serial numberNo. de l'appareil | Gerat Model Appareil |
| 30.01.84 | KD 11/Ju | CV/CT 1160 |
9-2-84
Les pièces suivantes sont additives pour version AM:
