BEDIENUNGSANLEITUNG CT 1160 DUAL

Änderungen infolgetechnischen Fortschrittes möglich Ausgabe 1/83

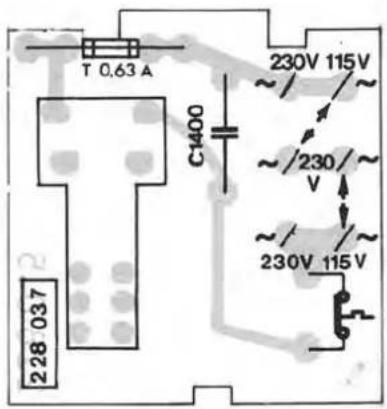

T 0.63 A C1400 230V 115V 230V 230V 115V 228 037

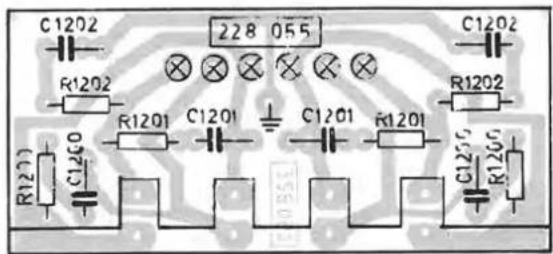

Lautsprecheranschlußplatte Speaker connection board Plaque de connection de haute-parleur

C1202 R1202 228 055 C1202 R1202 R1201 C1201 C1201 R1201 R1201 C1200 R1200 C1200 R1200

Abgleichanleitung CV 1160

Signalquelle	Einstellung Signalquelle	Einstellung Gerät	Anzeigegerät Anschluß	Abgleichposition	Abgleich
CV 1160 Ruhestrom
-	-	Lautstärke auf Minimum Funktion: Tuner	DC-Voltmeter parallel zu R 15 – 0,33 Ohm	R 10	5 mV

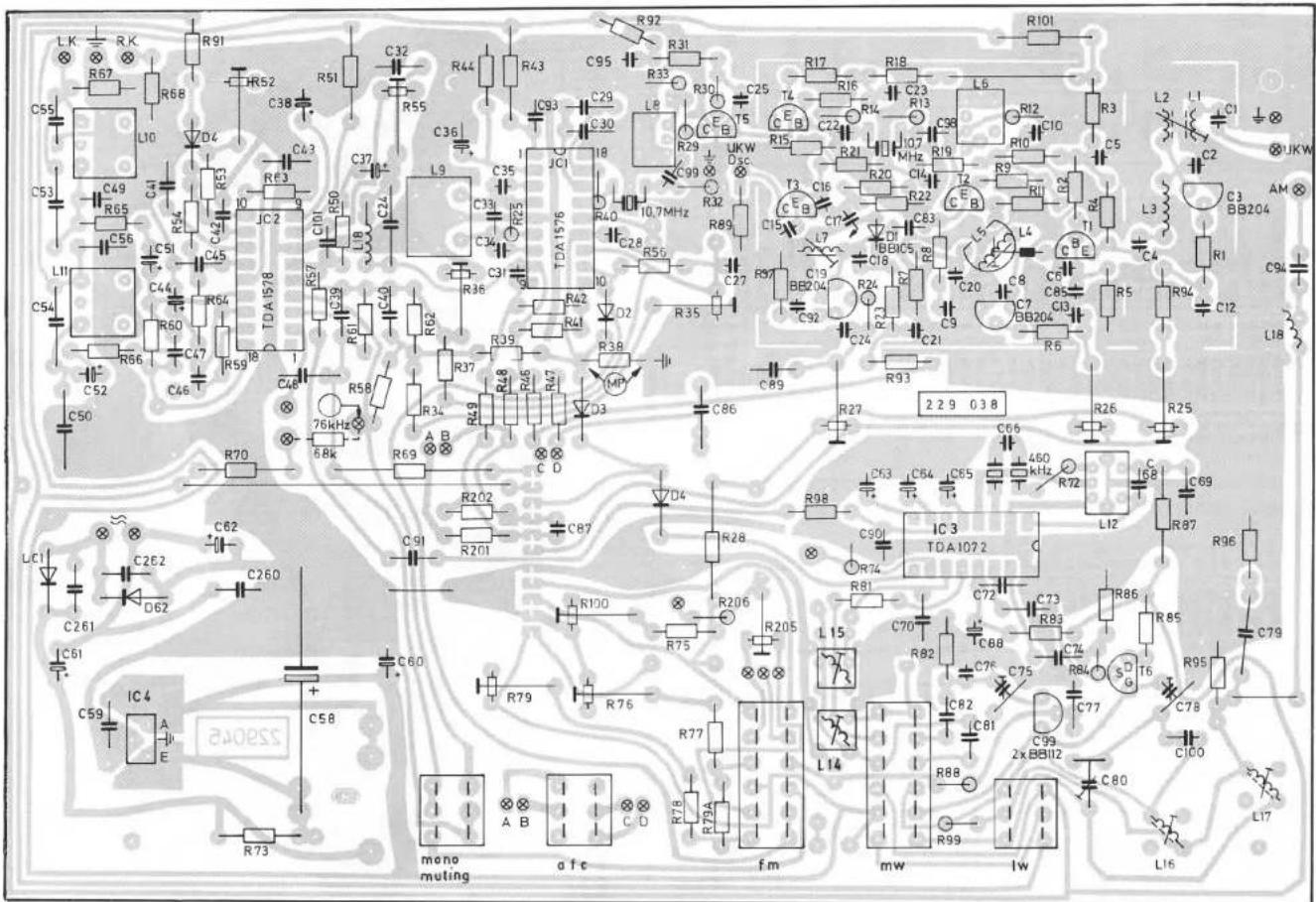

Funktionsbeschreibung CT 1160

A. FM-Teil

Das Antennensignal gelangt vom diodenabstimmbaren Voirkreis über den speziell für gutes Großsignal-Verhalten entwickelten Transistor T 1 (BF 324) und den ebenfalls abstimmbaren Zwischenkreis auf den Mischer T 2. Der Oszillatorkreis wird mit dem Transistor T 3 gebildet und die Oszillatorfrequenz über C 83 auf den Mischer T 2 gekoppelt. Am Mischerausgang liegt ein abstimmbarer ZF-Kreis L 6 der über C 98 an das Karamikfilter F 1 angekoppelt ist.

Die lose an den Oszillatorkreis angekoppelte Variodiode C 19 dient der AFC-Nachstimmung und wird von IC 1 TDA 1576 gesteuert. Das ZF-Signal gelangt über den Emlitterfolger T 4, Verstärkerstufe T 5, ZF-Kreis L 8, Keramikfilter F 2 in IC 1 TDA 1576.

IC 1 TDA 1576 beinhaltet einen ZF-Begrenzerverstärker, einen symmetrischen Quadratur-Demodulator, den symmetrischen NF-Ausgang (MPX) und die elektronische Siebung der eigenen Betriebsspannung. Er liefert zudem die Steuerspannungen für Muting, Mono/Stereo und die AFC-Nachstimmung.

An Pin 13 liegt eine feldstärkeabhängige Spannung, mit der über D 3 (1 N 4148) die 5-fach-LED's bei der Sendersuche angesteuert werden. Die PLL-Stereodecoderschaltung ist im IC 2 TD 1578 integriert und wird niederohmig über Pin 6 angesteuert. R 55 dient der optimalen Einstellung der Übersprechdämpfung. Das NF-Signal wird an Pin 17/18 ausgekoppelt und kann durch die Mutingspannung an Pin 3/5 vorzerrungsfrei zwischen Null und Maximum geregelt werden. Diese neuartige Konzeption der Mutingschaltung ermöglicht eine weiche, knackfreie Sendersuche. Durch die Steuerspannungen an Pin 4/5 wird auch weich von Mono auf Stereo umgeschaltet.

Die 50 μs-Deemphasis ist durch die RC-Glieder R 60/C 47 bzw. R 59/C 46 in den Gegenkopplungszweigen an Pin 17/16 bestimmt. Mit diesen Bauelementen wird auch die Gesamtverstärkung des IC 2 (TDA 1578) beeinflußt, was bei notwendiger Änderung der Zeitkonstante berücksichtigt werden muß. Am NF-Ausgang liegt der abstimmbare 19 kHz-Sperrkreis mit großer Sperrtiefe.

Mit R 138 ... R 143 können 6 FM-Sender fest gespeicherl werden. Wenn der für die Senderwahl vorgesehene Sechskantschlüssel nicht eingesteckt ist, wird über den Schalter S 8 automatisch die STATION DIRECTION-Anzeige eingeschaltet. Schalter Muling Switch wird durch die Stationstasten S 1 bis S 6 und Taste MAN betätigt.

B. AM-Tell

Auch die AM-Bereiche werden diodenabgestimmt. Die Vorkreise für MW L 16/C 78 und LW L 17/C 80 werden angeordnet und zusammen mit den abstimmbaren Oszillatorspulen L 14/15 umgeschaltet. Die Außenantenne wird kapazitiv in den Vorkreis eingekoppelt.

Der mit der Variodiode D... (BB 212) abstimmbare Schwingkreis wird über den als Impedanzwandler geschalteten FET T 6 optimal an das AM-IC 3 (TDA 1072) angepaßt.

Im IC 3 (TDA 1072) ist ein geregelter HF-Verstärker, ein geregelter Oszillator, die Mischstufe, ein ZF-Verstärker und der Demodulator integriert. Die 460 kHz-ZF wird an Pin 1 ausgekoppelt und einem komplexen Bandfilter zugeführt, das ein steilflankiges ZF-Signal sicherstellt. Das ZF-Signal wird über Pin 3/4 in den IC 3 zurückgeführt, wo es verstärkt, und gleichgerichtet wird. Das NF-Signal wird an Pin 6 ausgekoppelt und über R 98 zur weiteren Verstärkung an IC 2 Pin 6 geleitet. Um eine Signalübersteuerung zu verhindern, wird in IC 3 (TDA 1072) sowohl das HF- als auch das ZF-Signal wirksam geregelt. Am Pin 9 liegt eine feldstärkeabhängige Spannung, die zur Ansteuerung der 5-fach-LED's bei der Sendersuche benützt wird.

C. Stromversorgung

Die Betriebsspannung 12/15 V AC für den Tuner wird von einer getrennten Wirklung aus dem Netzteil des Verstärkers CV 1160 entnommen. Nach der Gleichrichtung liefert das IC 4 (7818) eine stabilisierte Spannung von 18 V ± 5 %. Muß im Raparaturfall dieses IC ersetzt werden, ist wegen der Spannungsabhängigkeit der Oszillatorfrequenz ein Neuabgleich des Tuners erforderlich.

Functional description CT 1160

A. FM section

Abgleichanleitung CT 1160

Signalquelle	EinstellungSignalquelle	EinstellungGerät	AnzeigegerätAnschluß	Abgleichposition	Abgleich
FM-ZF Die Mittenfrequenz wird durch die Resonanzfrequenz der keramischen Filter F 1 und F 2 bestimmt
Wobbelgeneratoran 75 OhmFM-Antenneneingang	50 μV - 10 mV10,7 MHz	Senderfreie Frequenzca. 100 MHzAFC ausMono ein	Oszilloskop an	L 6, L 8	Auf Maximum und Symmetrie
FM-ZF, Null-Durchgang
FM-Meßsenderan 75 OhmFM-Antenneneingang	ca. 400 μVca. 100 MHzHub ± 40 kHzMod. 1 kHz	ca. 100 MHz beiexakter AbstimmungMinimum NF-Voltmeter.Oszilloskop,FrequenzverdoppelungMono einAFC aus	Oszilloskop undNF-Voltmeter an	L 9	AFC ein/ausbei Abweichung aufMinimum bzw.Frequenzverdoppelungeinstellen
FM-Oszillator
FM-Meßsenderan 75 OhmFM-Antenneneingang	0 - 10 mVHub ± 40 kHzMod. 1 kHz	AFC aus/Mono einSenderfreie Frequenz	nur bei Neuatgleich	R 205	mechanischeMitielstellung
		Zeigerlinks-anschlag	DC-Voltmeteran MP 4	R 100	2,75 V ± 0,1 V
	87,35 MHz	Zeigerlinks-anschlag	NF-VoltmeterOszilloskop anNF-Ausgang	L 7	Maximum
	108,15 MHz	Zeigerrechts-anschlag		R 27	Maximum
	ca. 96 MHz	96 MHzauf Deckung		R 205	Maximum
FM-Vorkreis
FM-Meßsenderan 75 OhmFM-Antenneneingang	0 - 10 mVHub ± 40 kHzMod. 1 kHz	AFC aus/Mono einSenderfreie Frequenz	-	-	Begrenzungseinsatz- 3 dB
	87,35 MHz	Zeigerlinks-anschlag	NF-VoltmeterOszilloskop anNF-Ausgang	L 2, L 4/L 5	Maximum
	108,15 MHz	Zeigerrechts-anschlag		R 25, R 26	Maximum
Pilotfrequenz
FM-Meßsenderan 75 OhmFM-Antenneneingang	ca. 96 MHzunmod.>5 mV	Senderfreie Frequenz96 MHz auf DeckungStereo ein	Frequenzzähler 76 kHzan MP 2MP3 [CHK] MP2	R 52	76 kHz ± 100 kHz
Kanaltrennung
Stereodecoderan 75 OhmFM-Antenneneingang	ca. 100 MHz.ca. 500 μVHub ± 40 kHzabwechselnd nurL- oder R-KanalPilot 19 kHz ein	Senderfreie Frequenz100 MHzexakt auf DeckungStereo ein	NF-VoltmeterOszilloskop anL/R-KanalAusgang	R 55	L/R-Kanal aufMinimum,Unsymmetrienmitteln
Unterdrückung Pilottonreste (19 kHz)
Stereodecoderan 75 OhmFM-Antenneneingang	ca. 100 MHzca. 500 μVnur 19 kHz Pilot ein	Senderfreie Frequenz100 MHzexakt auf DeckungAFC aus(oder empfangs-würdiger Sender)	NF-VoltmeterOszilloskop anL/R-KanalAusgang	R 36	Begrenzungseinsatz- 3 dB NF, beirechts-Links-DrehungNF-Pegel ≦.Richtige Einstellung ist,wenn Pegel imUhrzeigersinn geradeabfällt(Stereo leuchtet auf)
Mono-Stereoubergang (Wichtigt! Reihenfolge: Zuerst Mutng- dann Stereoabgleich)
Stereodecoderan 75 OhmFM-Antenneneingang	ca. 100 MHz, 10 μVHub ± 40 kHzMod. 1 kHz19 kHz Pilot ein	Senderfreie Frequenz100 MHz, AFC aus,Stereo ein	NF-VoltmeterOszilloskop anL/R-KanalAusgang	R 35	LED-Steroleuchtetgerado auf

Abgleichanleitung CT 1160

Signalquelle	EinstellungSignalquelle	EinstellungGerät	AnzeigegerätAnschluß	Abgleichposition	Abgleich
LED-Direktionsanzeige
-	-	EinstellschlüsselherausziehenMaruel einAFC aus	LED links	R 131	muß geradeaufleuchtenwiederholen
			LED rechts	R 133
LED-Sendermittenabstimmung
FM-Meßsenderan 75 OhmFM-Antenneneingang	ca. 100 MHzca. 500 μVHub ± 40 kHzMod. 1 kHz	Senderfreie Frequenzexakt Deckung100 MHzEinstellschlüsseleingerastet	NF-VollmeterOszilloskop anNF-Ausgang	R 125	LED (grün) leuchtet auf,bei gleicherFrequenzverstimmungleuchtet LEDlinks/rechts auf
LED-Feldstärkeanzeige Abgleich mehrmals wiederholen
FM-Meßsenderan 75 OhmFM-Antenneneingang	ca. 100 MHzHub ± 40 kHzMod. 1 kHz	Senderfreie Frequenz100 MHz auf DeckungAFC aus	-	-	-
	0 mV	Zeigerlinks-anschlag	LED links	R 108	leuchtet auf
	20 mV	Zeigerrechts-anschlag	LED rechts	R 110	leuchtet auf
AM-ZF Die Mittenfrequenz wird durch die Resonanzfrequenz des keramischen Filters F 3 bestimmt
AM-Meßsenderan 75 OhmAM-Antenneneingang	10 μV - 50 mV>1 MHz1 kHzMod. 30 %	>1 MHzDeckung	NF-VollmeterOszilloskop anNF-Ausgang	L 12	durch geringeSenderverstimmungauf Maximum
MW-Oszillator
-	-	Zeigerlinks-anschlag	Frequenzzähler970 kHz anMP, AM Osc.	R 76	510 kHz+ 460 kHz/970 kHz
-	-	Zeiger auf800 kHz	Frequenzzähler1260 kHz anMP, AM Osc.	R 79	800 kHz+ 460 kHz/1260 kHz
-	-	Zeigerrechts-anschlag	Frequenzzähler2060 kHz anMP, AM Osc.	C 75	1600 kHz+ 460 kHz/2060 kHz
LW-Oszillator Reihenfolge: Zuerst MW- dann LW-Oszillator
-	-	Zeigerlinks-anschlag	Frequenzzähler609 kHz anMP, AM Osc.	C 15	149 kHz+ 460 kHz/609 kHz
MW-Vorkreis
AM-Meßsender ankünstl. AntenneRx + Ri = 400 Chm	5 μV - 1 mV560/1500 kHz1 kHzMod. 30 %	560 khzauf Deckung	NF-VollmeterOszilloskop anNF-Ausgang	L 16	Maximum
		1500 khzauf Deckung		C 78	Maximum
LW-Vorkreis
AM-Meßsender ankünstl. AntenneRx + Ri = 400 Chm	5 μV - 1 mV160/310 kHz1 kHzMod. 30 %	160 kHz	NF-VollmeterOszilloskop anNF-Ausgang	L 17	Maximum
		310 kHz		C 80	Maximum

Ausgate1/83
Änderungen infolge technischen Fortschriftes möglich

Pos.	Art.-Nr.	Stck	Bezeichnung
1	270694	1	Gehäuseabdeckung
2	210288	4	Schraube 3,5 × 6,5
3	273023	1	Frontblende
5	267612	1	Drekorad
6	273020	1	Abstimmpoti
7	273024	1	Antriebseil
8	273044	4	Seilrolle
9	273025	2	Pilotlampe
10	273086	1	Diodenplatte
D 101	273029	1	LED-Leiste grün SLP 252 B
D 301	267745	2	LED rot SPR 5532 TRI
D 302	273028	1	LED grün SLP 251 B

Pos.	Art.-Nr.	Stck	Bezeichnung
D 303	267 745	2	LED rot SPR 5532 TRI
D 400	273 027	1	LED rot SLP 151 B
12	273 087	1	Speicherplatte
13	273 034	7	Taste
14	273 049	1	Einstellschlüssel
D 151	223 906	3	1 N 4148
D 152	223 906	3	1 N 4148
D 153	223 906	3	1 N 4148
IC 101	267 750	1	SFC 2458
R 108	267 806	1	Steller 220 Ω
R 108	228 234	1	Steller 470 Ω ab No. 12000
R 110	233 433	1	Steller 10 kΩ
Pos.	Art.-Nr.	Stck	Bezeichnung
R 110	238 163	1	Steller 100 kΩ	ab No. 16400
R 125	238 163	2	Steller 100 kΩ
R 131	267 807	1	Steller 22 kΩ
R 133	265 645	1	Steller 500 kΩ
R 138	273 031	6	Spindelpoti
bis
R 143	273 031	6	Spindelpoti
S 6	273 792	1	Taste 7-fach
S 7	273 035	1	Taste 1-fach
TR 101	244 715	6	BC 548 C
bis
TR 106	244 715	6	BC 548 C
TR 107	228 269	1	FET BF 245 B
18	273 088	1	Grundelnheit
19	273 040	5	Schieber
20	273 041	3	Druckknopf
21	273 042	2	Druckknopf
C 75	269 570	2	Trimmer 1,6/15 PF
C 78	269 570	2	Trimmer 1,6/15 PF
C 80	267 848	1	Trimmer 4,5-70 PF
D 1	273 051	1	BB 405 grün
D 2	223 906	3	1 N 4148
D 3	238 143	3	BB 204 grün
D 6	223 906	3	1 N 4148
D 7	238 143	3	BB 204 grün
D 19	238 143	3	BB 204 grün
D 20	218 714	1	AA 119
D 20	223 906	3	1 N 4148	ab No. 16400
D 61	227 344	2	1 N 4001
D 62	227 344	2	1 N 4001
D 99	273 050	2	BB 112
D 100	273 050	2	BB 112
IC 1	267 760	1	TDA 1576
IC 2	267 761	1	TDA 1578
IC 3	260 760	1	TDA 1072
IC 4	245 740	1	7818UC (TDD 1618)
L 1	267 772	2	Spule
L 2	267 772	2	Spule
L 3	267 773	1	Spule
L 4	269 564	1	Spule UKW-Zwischenkreis
L 5	267 774	1	Spule
L 6	269 565	2	Spule UKW-ZF-Filter
L 7	263 416	1	Spule

Pos.	Art.-Nr.	Stck	Bezeichnung
L 8	269 565	2	Spule UKW-ZF-Filter
L 9	267 776	1	Spule
L 10	263 874	2	Filter 19 kHz
L 11	263 874	2	Filter 19 kHz
L 12	269 568	1	Spule AM-ZF
L 14	269 567	1	Spule MW-Osc.
L 15	269 566	1	Spule LW-Osc.
L 16	273 038	1	Vorkreisspule MW
L 17	273 039	1	Vorkreisspule LW
L 18	269 569	2	Ableitdrossel
R 25	267 844	3	Steller 1MΩ
R 26	267 844	3	Steller 1MΩ
R 27	267 844	3	Steller 1MΩ
R 35	233 433	2	Steller 10 KΩ
R 36	228 233	1	Steller 4,7 KΩ
R 52	233 433	1	Steller 10 KΩ
R 55	263 592	1	Steller 47 kΩ
R 73	273 103	1	Sicherung 10 Ω
R 76	235 857	1	Steller 1 KΩ
R 79	233 433	2	Steller 10 KΩ
R 100	267 806	1	Steller 220 Ω
R 205	238 163	1	Steller 100 KΩ
S 1	273 037	1	Tastensatz 3-fach
S 2	267 847	1	Tastensatz 2-fach
T 1	267 762	1	BF 324
T 2	267 763	1	BF 926
T 3	238 139	3	BF 450
T 4	238 139	3	BF 450
T 5	238 139	3	BF 450
T 6	228 269	1	FET BF 245 B
25	273 043	1	Versorgungskabel AC
26	207 301	1	Tonabnehmerkabel Cinch
27	267 603	1	Anlennenbuchse AM
28	267 604	1	Koaxilbuchse FM
29	264 170	4	Gerätefuß
31	273 400	1	Drehknopf kpl.
32	273 045	1	Abstimmwelle
33	273 046	1	Lagereinsatz
34	273 047	1	Blende
35	273 048	1	Skala
38	273 052	1	Zeigerschlitten
	270 819	1	Bedienungsanleitung CT 1160

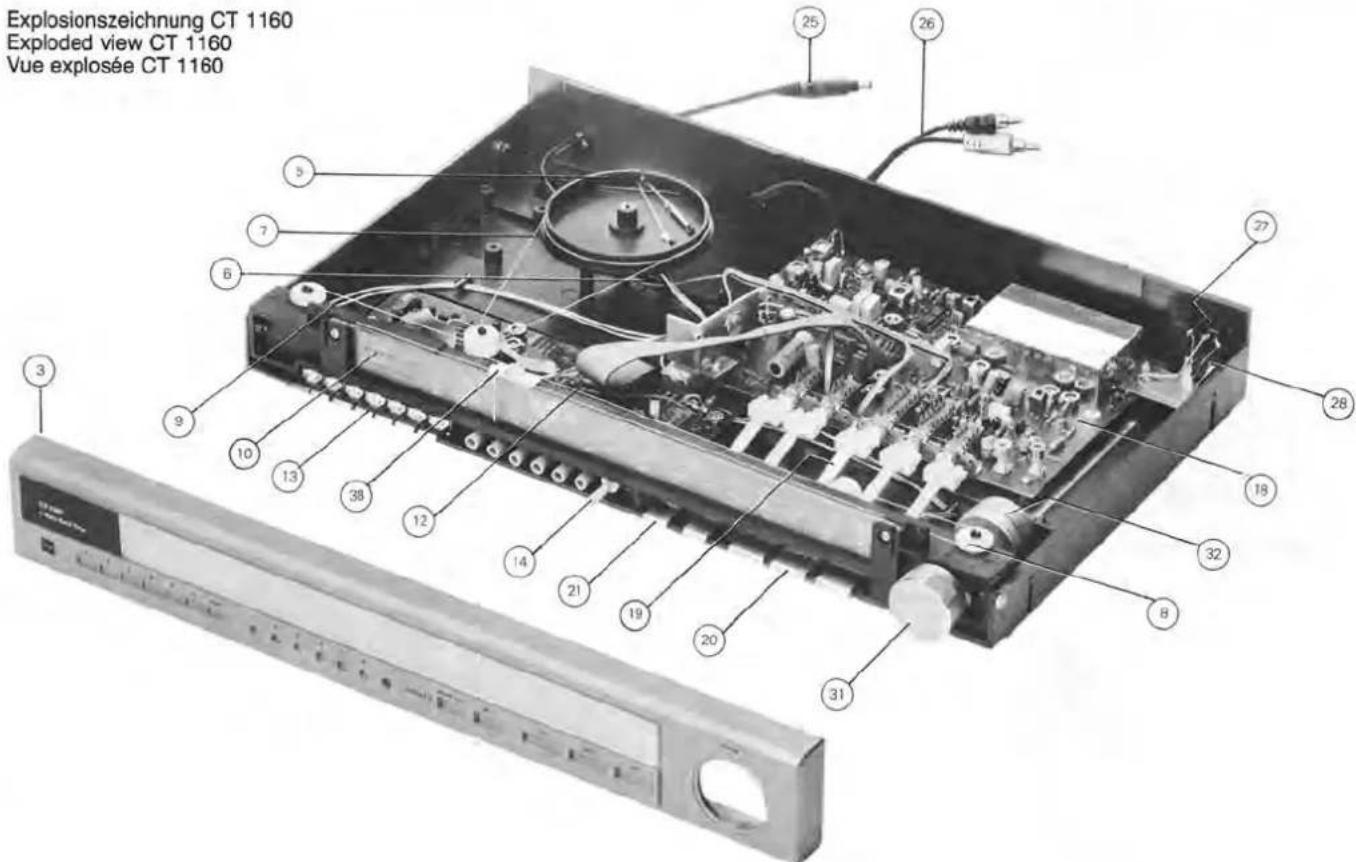

Explosionszeichnung CT 1160
Exploded view CT 1160
Vue explosée CT 1160
Explosionszeichnung CT 1160
Exploded view CT 1160
Vue explosée CT 1160
Explosionszeichnung CT 1160 Exploded view CT 1160 Vue explosée CT 1160
Explosionszeichnung CT 1160 Exploded view CT 1160 Vue explosée CT 1160
Explosionszeichnung CT 1160 Exploded view CT 1160 Vue explosée CT 1160
Explosionszeichnung CT 1160 Exploded view CT 1160 Vue explosée CT 1160

Explosionszeichnung CT 1160 Exploded view CT 1160 Vue explosée CT 1160

Pos.	Art.-Nr.	Stck	Bezeichnung
1	270 695	1	Gehäuseabdeckung
2	210 288	4	Schraube 3,5 × 6,5
3	273 054	1	Frontblende kpl.
4	243 750	1	Netzkabel
5	273 055	1	AC-Versorgungsbuchse
8	273 089	1	Netztrafo kpl.
10	244 941	1	Netzschalter
11	273 057	1	Netzplatte
12	273 058	1	Isolierkasten
13	271 812	1	G-Schmelzeinsatz T 1,25 A
13	272 973	1	G-Schmelzeinsatz T 630 mA
14	273 059	1	Schaltstange kpl.
15	273 060	1	Powertaste
18	240 880	1	Kopfnörerbuchse
19	273 061	1	Halterung
20	273 064	2	Taste
21	273 062	1	Lautsprechertastenplatte
22	273 063	1	Drucktaste 2-fach
25	273 090	1	Diodenplatte kpl.
D 1350 bis	273 027	4	LED SLP 151 B rot
D 1353	273 027	4	LED SLP 151 B rot
D 1354 bis	223 906	4	Diode 1 N 4148
D 1357	223 906	4	Diode 1 N 4148
30	273 068	4	Drehknopf
31	264 171	4	Abdeckscheibe
32	273 067	1	Drehknopf Power
33	273 069	1	Abdeckscheibe
38	273 070	1	Druckklemmleiste kpl.

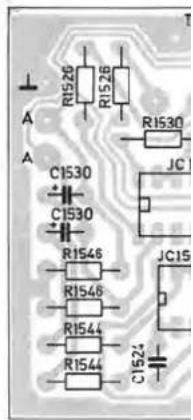

40	273 066	1	Buchsenplatte kpl.
41	233 601	1	Einbaubuchse DIN
42	261 484	2	Anschlußbuchsen Cinch
D 1500	273 072	2	BZX 79/7,5/C 7V5
D 1502	273 072	2	BZX 79/7,5/C 7V5
IC 1500	247 866	2	RC 4559 D
IC 1502	261 871	3	MC 14066 BCP MOS
IC 1504	261 871	3	MC 14066 BCP MOS
IC 1506	261 871	3	MC 14066 BCP MOS
IC 1508	247 866	2	RC 4559 D

Pos.	Art.-Nr.	Stck	Bezeichnung
45	273091	1	Verstärkerplatte kpl.
47	273073	1	Drucktaste 2-fach
48	242068	1	Thermoschalter
D 1	223906	6	1 N 4148
D 2	223906	6	1 N 4148
D 3	273075	4	ZPY 15
D 4	273075	4	ZPY 15
D 5	223906	6	1 N 4148
D 6	273075	4	ZPY 15
D 7	273075	4	ZPY 15
GL 1	273076	4	BY 95 A
GL 2	273076	4	BY 95 A
GL 3	273076	4	BY 95 A
GL 4	273076	4	BY 95 A
IC 1	273102	1	RC 4562 N
R 10	244886	1	Steller 2,2 K
R 22	273077	2	Steller 2 × 50 K
R 24	273077	2	Steller 2 × 50 K
R 33	262581	1	Steller 2 × 100 K
SI 1	272978	1	G-Schmelzeinsatz F 2,5 A
SI 2	272978	1	G-Schmelzeinsatz F 2,5 A
T 1	262496	4	BC 556 B
T 2	262496	4	BC 556 B
T 3	240782	2	BC 546 B
T 4	273078	2	BD 548 B
T 5	273079	2	BD 647
T 6	273080	2	BD 648
50	273081	1	Wahlschalterplatte kpl.
51	273083	1	Drehschalter
R 1340	273082	1	Sicherung 1 /0,3 W/5%
55	273084	1	Lautstärkereglerpl. kpl.
R 29	273085	1	Potentiometer 2 × 100 K .
60	273092	4	Gerätefuß
61	273093	4	Scheibe 2,9 × 9,5
62	241498	4
	270826	1	Bedienungsanleitung CV 1160

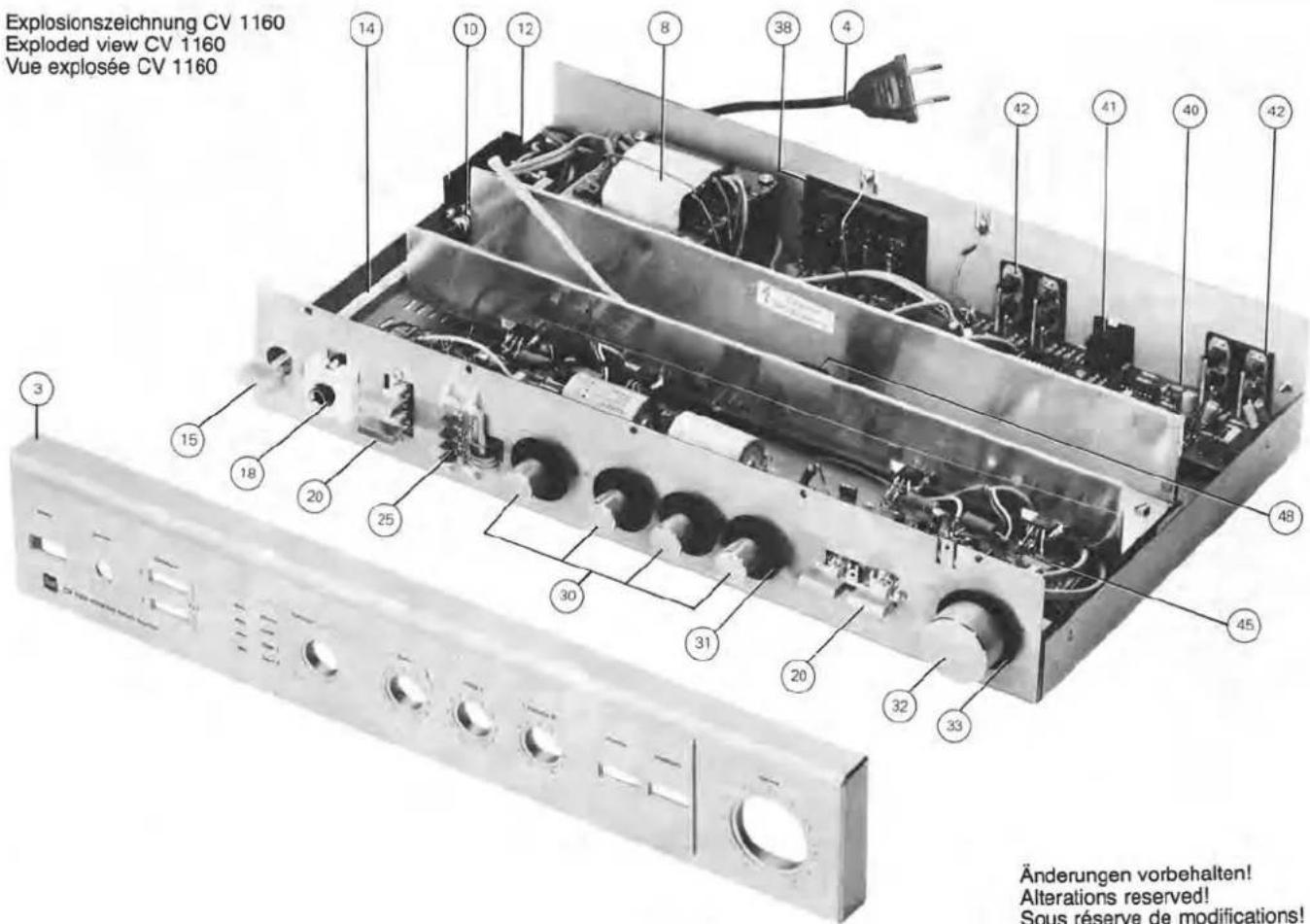

Explosionszeichnung CV 1160
Exploded view CV 1160
Vue explosée CV 1160

Explosionszeichnung CV 1160 Exploded view CV 1160 Vue explosée CV 1160 Änderungen vorbehalten! Alterations reserved! Sous réserve de modifications!

Änderungen vorbehalten!

Erscheinung: Bei Lautsprecherschalter "1" in Stellung "Aus" ist immer noch ein Signal über die Lautsprechergruppe 1 zu hören.

Ursache: Lautsprecher werden über die R/C Kombination R 1202 und C 1202 an Masse gelegt.

Abhilfe: Kondensatoren (linker/rechter Kanal) C 1202 von 47 nF in 4,7 nF abändern.

Für die Ausführung anthrazit-metallic kommen folgende Ersatzteile hinzu:

Pos.	Art-Nr.	Bezeichnung
	part no.	Description
	réf.	Désignation

CV 1160

1	274 751	Gehäuseblech AM
3	276 050	Frontblende AM
15	276 055	Powertaste AM
20	276 056	Taste AM
30	276 052	Drehknopf AM
31	276 054	Abdeckscheibe
32	276 051	Drehknopf AM
33	276 053	Abdeckscheibe

CT 1160

1	274 750	Gehäuseblech AM
3	276 062	Frontblende AM
13	276 059	Taste AM
14	276 058	Einstellschlüssel AM
31	276 057	Drehknopf AM
