MODE D'EMPLOI CR 5900 DUAL

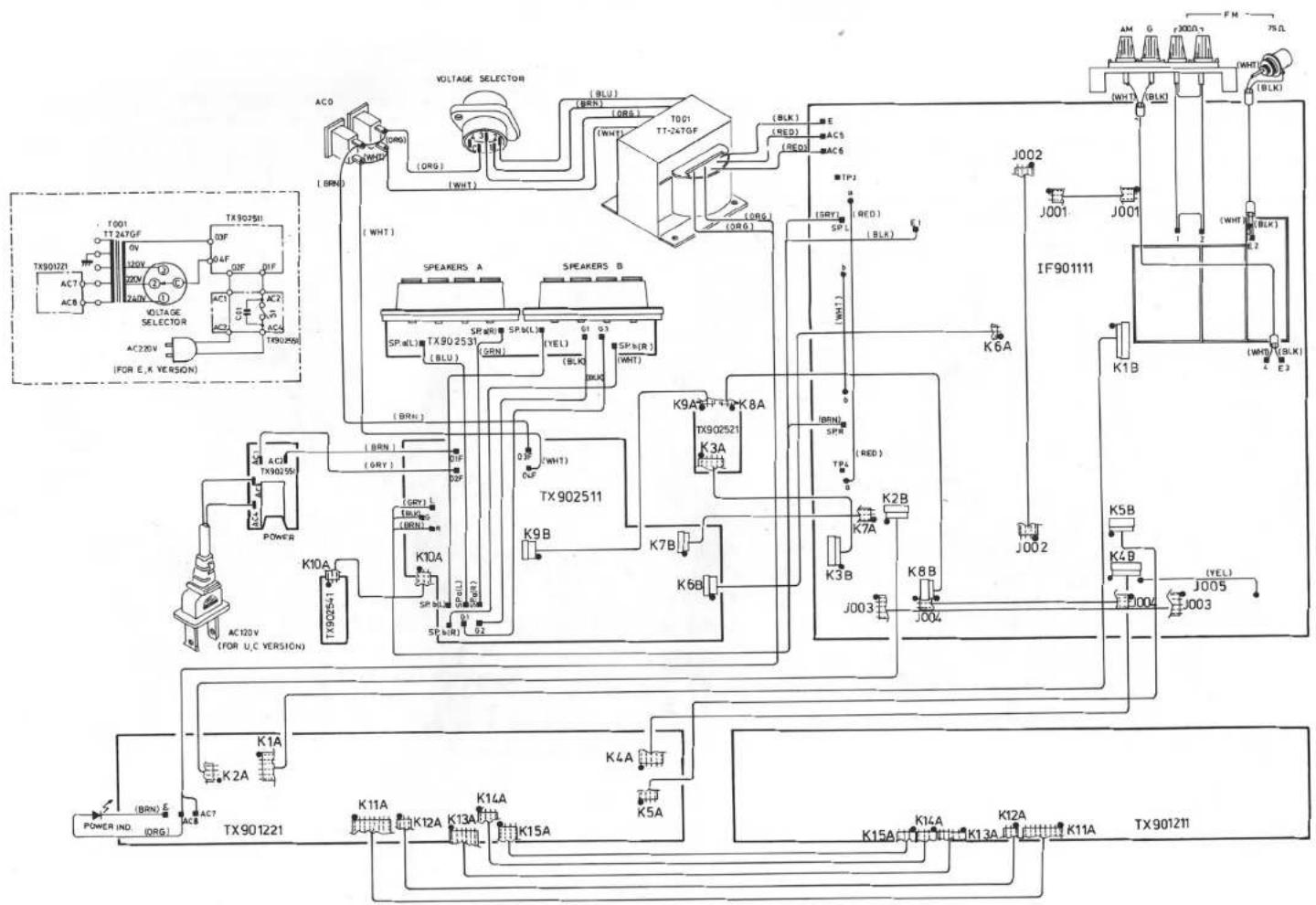

Netzschalterplatte Power switch P.C.B. Platine du secteur

IC-Block-Diagramm
IC Block Diagram

NJM4558DD
1 2 3 4 A B 7 6 5 8

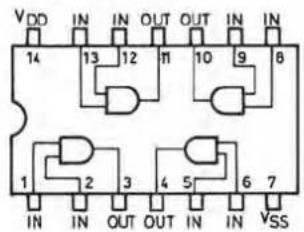

LC4081B
VDD IN OUT OUT IN IN 14 13 12 11 10 9 8 1 2 3 4 5 6 7 IN IN OUT OUT IN IN VSS

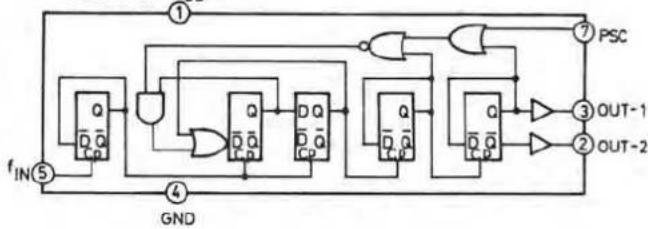

TD6104P
DUAL CR 5900 - 3

DUAL CR 5900 - 4
NJM78M12

  1. OUTPUT
  2. GND
  3. INPUT

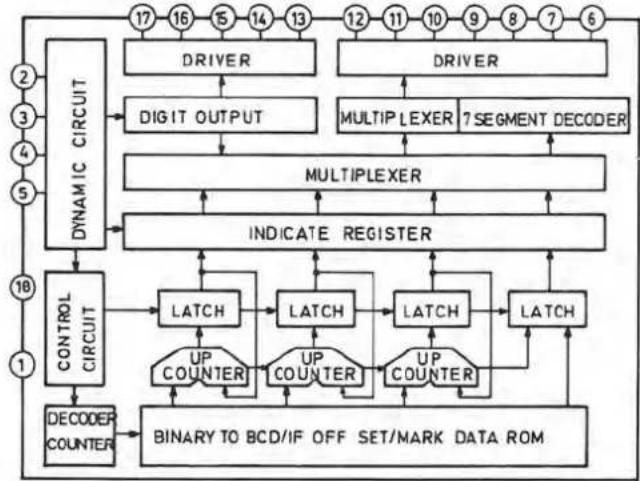

TC9158P
DUAL CR 5900 - 5

LA1265
DUAL CR 5900 - 6

TC 9157AP
DUAL CR 5900 - 7

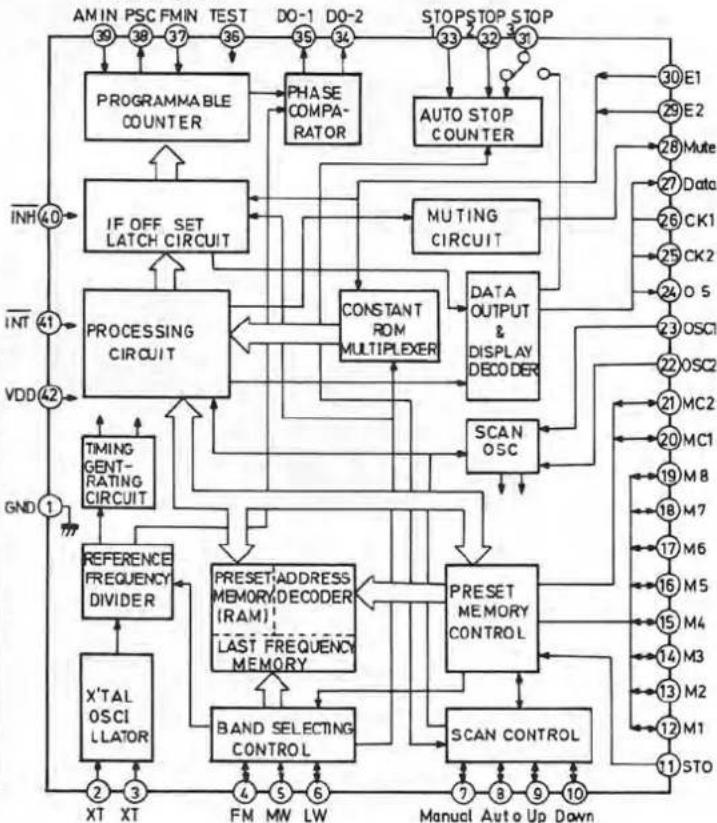

LA 3400

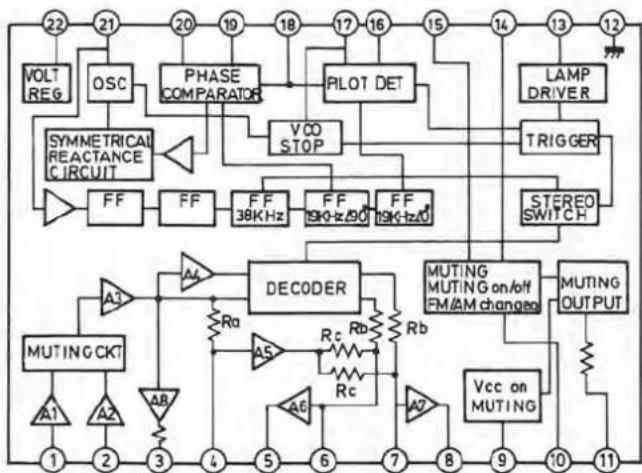

DUAL CR 5900 - 8

14
DUAL CR 5900 - 9

Ersatzteile · Replacement parts · Pièces détachées · CR 5900

Pos.Art.-Nr.Bezeichnung
1284518Frontblende
2284519Fenster
3284452Ring
4283750Dual-Zaichen
5284488Taste
6284559Halter 3-fach
7284880Druckfeder
8284515Tastenverlängerung
10284558LED-Halter
11284531Taste 7-fach
12284449Tastenführung
13284487Tastenführung
14284536Display-Blende
15284489Tasten 4-fach
16284490Fenster
17284524Drehknopf (Volume)
19284529Drehknopf (Klang)
21284448Knopf (Power)
22283743Kopfhörerbuchse
25284553Steller 50 KΩ×2 (Volume)
28281999Netzschalter
29284460Fuß
34284694Netztrafo
36283745Cinchbuchse 2-fach
37284557Tasteführung
40284483Anschlußklemme
41284533Antennenbuchse
43284527Lautsprecheranschlußklemmen
44283748Spannungswahlschalter
45243750Netzkabel
46281992Anschlußbuchse AC
48284608Gehäuseblech
26Klangstellerplatte
Q 501284509Transistor 2 SC 1570
bis
Q 506284509Transistor 2 SC 1570
Q 507284578Transistor 2 SA 929
Q 508284578Transistor 2 SA 929
VR 502284522Steller
VR 503284522Steller
VR 504284551Steller
S 2284545Schalter
S 3284545Schalter
27Display-/μP-Platte
R 747284659Netzwerk
C 711284516Kondensator (Speicher-Akku)
D 701223906Diode 1 N 4148
bis
D 711223906Diode 1 N 4148
D 712266922Diode RD 6,2
D 713284495LED LTL 3237
bis
D 715284495LED LTL 3237
D 716284494LED LTL 3217
D 717284496LED LTL 13215
bis
D 724284496LED LTL 13215
D 725284576LED LTL 13255
D 726284591Diode RD 3,6
Q 702284509Transistor 2 SK 246
Q 703269092Transistor 2 SC 536
Q 704269092Transistor 2 SC 536
Q 705284506Transistor 2 SA 608 K
Q 706269092Transistor 2 SC 536
Q 707284506Transistor 2 SA 608 K
S 701284486Schalter
bis
S 712284486Schalter
IC 701278047IC TD 6104 P
IC 702278048IC TC 9147 BP
IC 703284500IC LC 4081 B
IC 704284585IC LB 1403 N
IC 705278057IC TC 9156 P
FL 701284534Display
32Grundplatte
D 101284505Diode SVC-202 AP
D 102284505Diode SVC-202 AP
D 103275645Diode 1 S 188
D 104275645Diode 1 S 188
D 105284505Diode 1 SVC-202 AP
D 106223906Diode 1 N 4148
bis
D 109223906Diode 1 N 4148
Q 101284514Transistor 3 SK 107 F
Pos.Art.-Nr.Bezeichnung
Q 102284510Transistor 2 SC 1674 / LC 1674
Q 103284583Transistor 2 SC 930
Q 104284510Transistor 2 SC 1674 / LC 1674
Q 105284513Transistor 2 SK 544
Q 106289092Transistor 2 SC 536
Q 107284507Transistor 2 SA 984
Q 108289092Transistor 2 SC 536
Q 109284507Transistor 2 SA 984
Q 110289092Transistor 2 SC 536
bis
Q 112269092Transistor 2 SC 536
L 102284565Spule
L 103284564Spule
L 104284475Spule
L 105284461Spule
L 106284464Spule FH OSC
L 107284469Spule FM DET
L 108 F284481Filter
CT 101284478Trimmer
bis
CT 103284478Trimmer
X 102284568Filter SFE 10,7 MJ
X 102284569Filter SFE 10,7 MS
IC 101284502IC LA 1265
D 201275855Diode SVC 321
D 202275855Diode SVC 321
L 201284472Spule AM ANT
L 202284471Spule AM OSC
L 301284463Spule MPX
L 302284462Spule FM MPX
L 303284462Spule FM MPX
D 301223906Diode 1 N 4148
D 302223906Diode 1 N 4148
Q 301275260Transistor 2 SC 945 P
X 301284474Keramikfilter
IC 301283385IC LA 3400 N
S 4284542Schalter 3-fach
bis
S 6284542Schalter 3-fach
S 7284888Schalter
bis
S 12284888Schalter
IC 401273253IC NJM 4558 D-D
Q 601269092Transistor 2 SC 536 F, G
Q 602269092Transistor 2 SC 536 F, G
Q 603282002Transistor 2 SD 600
Q 604282002Transistor 2 SD 600
Q 605284584Transistor 2 SD 896
Q 606284584Transistor 2 SD 896
Q 607284579Transistor 2 SB 776
Q 608284579Transistor 2 SB 776
Q 609275260Transistor 2 SC 945 P
bis
Q 612275260Transistor 2 SC 945 P
Q 613284578Transistor 2 SA 929
Q 614284578Transistor 2 SA 929
Q 615269092Transistor 2 SC 536
D 601282021Diode 1 N 4003
bis
D 603282021Diode 1 N 4003
D 604223906Diode 1 N 4148
bis
D 607223906Diode 1 N 4148
IC 601274956IC UPC 1225 H
IC 602274956IC UPC 1225 H
C 914284546Elyt-Kond. 6800 UF / 50 V
C 915284546Elyt-Kond. 6800 UF / 50 V
D 901266922Diode RD 6,2 EB
D 902282826Diode ZPD 20
D 903266950Diode RD 12 EB
D 904284504Diode RD 18 E
D 905284504Diode RD 18 E
D 907282021Diode 1 N 4003
D 908284590Diode 1 N 5404
bis
D 911284590Diode 1 N 5404
Q 901284578Transistor 2 SA 929
Q 902284581Transistor 2 SD 863
Q 903275260Transistor 2 SC 945 P
Q 904282003Transistor 2 SB 631
Q 905282002Transistor 2 SD 600
IC 901271133IC NJM 78 M 12 A
284661Fallschachtel
284790Styroporeinlage
284521Hillsantenne
283303Bedienungsanleitung

Änderungen vorbehalten! Subject to change! Sous réserve de modification!

Allgemeine Information General Information Information générale

Datum-Date-Date23.08.1990Zeichen Ref.-N/réfKD/Ku-hkGerate Nr. Serial numberNo. de l'appareilNo1/CR 5900

Imprimés rectification

Dual

Datum-Date-Date14.01.1992Zeichen-Ref.-N/rét.KD/D-hkGerate Nr. Serial number.No. de I appareilGerat-Model Appareil1/CR5950
Sommaire Cliquez un titre pour y accéder
Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : DUAL

Modèle : CR 5900

Catégorie : Récepteur audio
