Type de produit	Récepteur audio stéréo avec tuner AM/FM et amplificateur intégré
Marque	Dual
Modèle	CT 1260
Dimensions (L x H x P)	430 x 120 x 280 mm (estimation)
Poids	5 kg (estimation)
Alimentation	Secteur 220-240 V, 50 Hz, consommation ~60 W
Gammes de fréquences	AM : PO/GO/OC ; FM : 87,5-108 MHz
Puissance de sortie	2 x 20 W RMS sous 8 ohms (estimation)
Entrées	Platine vinyle (MM), magnétophone, tuner, auxiliaire
Sorties	Enceintes (A/B), casque, prise magnétophone
Fonctions principales	Sélection de source, réglages de tonalité (grave/aigu), balance, muting, mono/stéréo, filtres
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou solvants.
Sécurité	Ne pas exposer à l'humidité, aux sources de chaleur ou aux vibrations. Débrancher en cas d'orage.
Pièces détachées et réparabilité	Pièces disponibles via le service après-vente Dual. Références listées dans la notice (ex : réf. 278 579, 249 961).
Informations générales	Appareil conçu dans les années 1984-1985. Notice disponible en plusieurs langues.

FOIRE AUX QUESTIONS - CT 1260 DUAL

Comment brancher une platine vinyle sur le récepteur CT 1260 ?

Connectez la platine à l'entrée marquée PHONO à l'arrière de l'appareil. Assurez-vous que la platine possède une cellule magnétique (MM). Si elle est équipée d'une cellule céramique, utilisez l'entrée AUX.

Que faire si le son est faible ou distordu ?

Vérifiez les réglages de volume, balance et tonalité. Assurez-vous que la source sélectionnée est correcte (ex : PHONO, TUNER). Si le problème persiste, contrôlez les connexions des enceintes et l'état du fusible. Un fusible défectueux peut provoquer une absence de son.

Comment nettoyer le récepteur ?

Éteignez et débranchez l'appareil. Utilisez un chiffon doux et sec pour dépoussiérer. N'utilisez jamais de produits liquides ou abrasifs. Pour les connecteurs, un spray nettoyant pour contacts électroniques peut être utilisé.

Le voyant d'alimentation ne s'allume pas, que dois-je vérifier ?

Vérifiez le câble d'alimentation et la prise secteur. Si tout est correct, le fusible interne (T315 mA) est peut-être grillé. Débranchez l'appareil, ouvrez le capot (par un professionnel) et remplacez le fusible par un identique. Si le problème persiste, contactez le SAV.

Comment syntoniser une station FM ?

Utilisez le bouton de réglage situé sur la façade. Tournez-le doucement jusqu'à trouver la fréquence souhaitée. Le voyant MUTE doit être désactivé pour entendre la station. Pour une meilleure réception, déployez l'antenne FM fournie.

Qu'est-ce que la fonction MUTING ?

La touche MUTING (sourdine) coupe temporairement le son. Appuyez à nouveau pour rétablir l'écoute. Elle est utile pour couper le son lors d'un appel téléphonique sans baisser le volume.

Puis-je brancher deux paires d'enceintes ?

Oui, le CT 1260 possède deux sorties enceintes : A et B. Vous pouvez sélectionner A, B ou les deux simultanément via un bouton sur la façade. Veillez à respecter l'impédance minimale de 4 ohms par canal.

La réception AM est faible, comment améliorer ?

Utilisez une antenne cadre (inclus) ou une antenne extérieure pour PO/GO. Éloignez le récepteur des sources de parasites (écrans, variateurs de lumière). Le sélecteur de gamme doit être sur la position souhaitée.

Comment remplacer le fusible ?

Débranchez l'appareil. Repérez le porte-fusible à l'arrière (près du cordon). Ouvrez-le et retirez l'ancien fusible. Remplacez-le par un fusible identique (T315 mA / 250V). Ne jamais utiliser un fusible de valeur différente. Si le nouveau fusible grille immédiatement, consultez un professionnel.

Où trouver les pièces détachées pour le CT 1260 ?

Les pièces détachées sont disponibles auprès du service après-vente Dual ou de revendeurs agréés. Référez-vous à la liste des pièces dans la notice (ex : réf. 278 579, 249 961). Pour les réparations, confiez l'appareil à un technicien qualifié.

MODE D'EMPLOI CT 1260 DUAL

Instructions de Service CT 1260 - en trois langues

neu hinzu new parts added nouveau	Art-Nr. part no. réf.	Bezeichnung Description Désignation
1	274 750	Gehäuseabdeckung AM
3	278 542	Frontblende AM
4	278 543	Taste AM
5	278 544	Taste AM (Mono, Muting)
6	278 545	Taste AM (LW/MW/FM)
7	278 546	Wippe AM
8	278 539	Powertaste AM

Datum-Date-Date15.06.84

Zeichen Ref.-N/rref.KD 12/Ah

Gerate Nr. Serial number.No. de l'appareil

Gerat Model Appareil

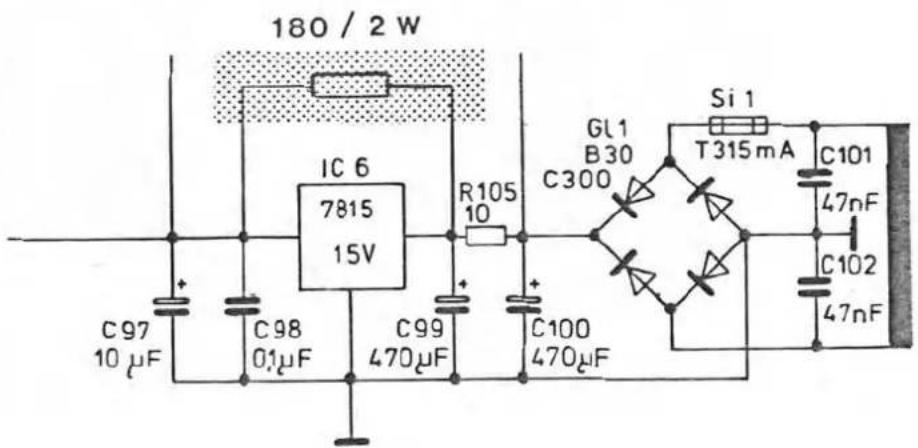

Phénomène: défaillance du IC 6 réf. no. 245 122

Reméde: résistance 180 Ohms/ 2 W (réf. no. 249 961) souder selon plan de montage

Allgemeine Information General Information Information générale

Datum-Date-Date09.01.85

Zeichen-Ref.-N/rét.KD 12/Ah-bc

Gerate Nr. Serial numberNo. de l'appareil

No2/CT 1260

Information générale 1/CT 1260 n'est plus valable.

Voulez fixer deux éléments de refroidissement (ref. 278 579) à IC 6 (ref. 245 122) à place de resistance 180 Ohm/2 W (ref. 249 961) selon figure.

Allgemeine Information General Information Information générale

Datum Date Date13.11.85

Zeichen-Ref.-N/réf.KD/N

Gerate Nr. Serial numberNo. de l'appareil

No3/CT1260CT1260-1

Erscheinung

Sicherung defekt.

Ursache

Fusible défectueuse.

Cause

La feuille du blindage collée au-dessous de la plaque tuner se dessere du bas d'ébénisterie. C'est pourquoi un court-circuit au contact de la soudure de la plaque tuner peut occurer.

Remède

Collez feuille du blindage avec Patex ou collez butoir élastique ref. 229 816 à la lacune.

Allgemeine Information General Information Information générale
