Notice DUAL CV 1120 - page 1
1 / 7
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
Type de produit Récepteur audio stéréo AM/FM
Marque Dual
Modèle CV 1120
Dimensions (L x H x P) 430 x 80 x 280 mm (estimation)
Poids Environ 8 kg
Alimentation 230 V ~ 50 Hz
Fusible T 63 mA (G-Schmelzeinsatz) et T 2A
Puissance de sortie 2 x 50 W (estimation)
Gammes de fréquences AM (PO/GO) et FM
Entrées Phono, Tape 1, Tape 2, Tuner
Sorties Enceintes (2 canaux), casque, DC Out
Contrôles Volume, Balance, Contour Loudness, Sélecteur de sources
Fonctions principales Amplification stéréo, réception AM/FM, commutation de sources, écoute au casque
Entretien et nettoyage Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité Débrancher avant toute intervention. Utiliser des fusibles de remplacement identiques.
Pièces détachées et réparabilité Liste complète de pièces disponible (transformateur, transistors, diodes, etc.)
Informations générales Notice disponible en PDF. Modèle des années 1980-1990.

FOIRE AUX QUESTIONS - CV 1120 DUAL

Comment connecter des enceintes au Dual CV 1120 ?
Utilisez les bornes de sortie enceintes à l'arrière. Respectez la polarité (+ et -) et une impédance minimale de 4 ohms. Serrez bien les cosses.
Puis-je utiliser un casque avec ce récepteur ?
Oui, branchez un casque avec une fiche jack 6,35 mm dans la prise Headphone située en façade.
Comment sélectionner la source d'entrée ?
Tournez le sélecteur rotatif sur le panneau avant pour choisir entre Phono, Tape 1, Tape 2 ou Tuner.
Que faire si le récepteur ne s'allume pas ?
Vérifiez le câble d'alimentation et le fusible. Si le fusible est grillé, remplacez-le par un fusible de même type (T 2A ou T 63 mA selon l'emplacement). Si le problème persiste, contactez un réparateur.
Comment régler le volume et la balance ?
Utilisez le bouton Volume pour le niveau général et le bouton Balance pour équilibrer les canaux gauche et droit.
Qu'est-ce que la fonction Contour Loudness ?
La touche Contour Loudness amplifie les graves et les aigus à faible volume pour compenser la courbe d'audition humaine. Activez-la pour une écoute à bas niveau.
Comment nettoyer le récepteur ?
Utilisez un chiffon doux légèrement humide (pas mouillé) pour essuyer la façade. Ne pulvérisez jamais de liquide directement sur l'appareil. Évitez les produits abrasifs.
Puis-je connecter une platine vinyle ?
Oui, branchez la platine sur l'entrée Phono. Assurez-vous que la platine dispose d'un préampli phono intégré ou utilisez un adaptateur si nécessaire.
Comment accorder la radio ?
Tournez le bouton de recherche ou utilisez les touches de présélection (si disponibles) pour syntoniser les stations FM/AM. Utilisez l'antenne fournie pour une meilleure réception.
Où trouver des pièces de rechange ?
La notice contient une liste complète de pièces détachées avec références. Vous pouvez commander via des revendeurs spécialisés en électronique vintage.

Questions des utilisateurs sur CV 1120 DUAL

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Récepteur audio au format PDF gratuitement ! Retrouvez votre notice CV 1120 - DUAL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CV 1120 de la marque DUAL.

MODE D'EMPLOI CV 1120 DUAL

Abgleichpositionen/Alignment positions/Position d'alignement

DUAL CV 1120 - 1

TP1 TP2

LEFT CHANNEL

DUAL CV 1120 - 2

TP3 TP4

RIGHT CHANNEL

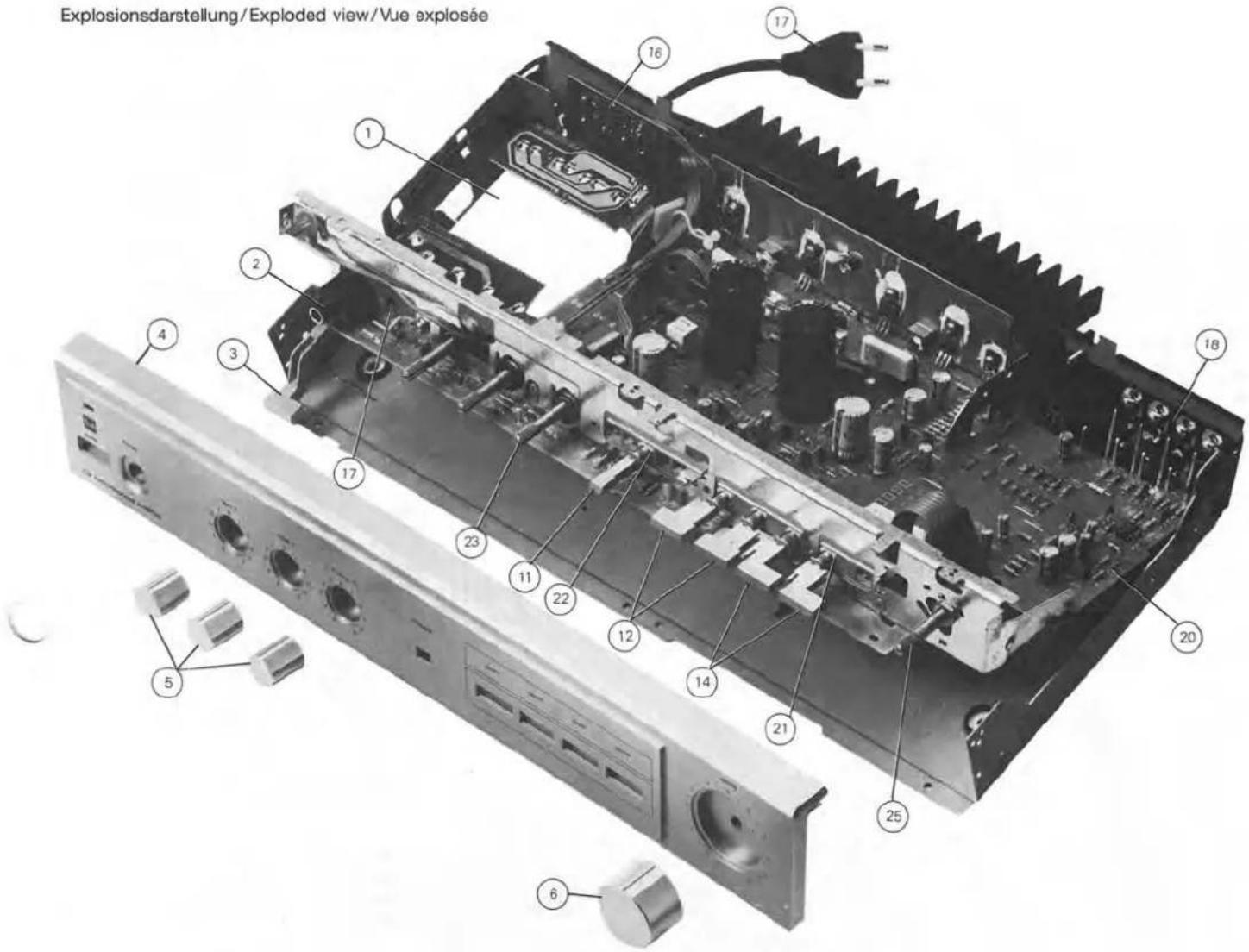

Explosionsdarstellung/Exploded view/Vue explosée

Explosionsdarstellung/Exploded view/Vue explosée 1 2 3 4 5 6 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50

Ersatzteile · Replacement parts · Pièces détachée · CV 1120

Pos.Art.-Nr.StckBezeichnung
1275 7911Netztransformator
2275 8001Kopfhörerbuchse
3275 8201Taste SM
3275 8211Taste AM
4275 8111Frontblende SM
4275 8121Frontblende AM
5275 8093Knopf SM
5275 8103Knopf AM
6275 8071Knopf SM
6275 8081Knopf AM
10275 7891Schalter
11275 8141Taste SM
11275 8151Taste AM
12275 8162Taste SM
12275 8172Taste AM
14275 8182Taste SM
14275 8192Taste AM
16275 7901Lautsprecherklemme
18275 7951Cinch/DIN/Netztell-Buchse
20275 7921Grundplatte kpl.
21275 7931Tastensatz 4-fach
22275 7941Schalter
23275 7961Steller 500 kΩ
24272 9731G-Schmeizeinsatz T 63 MA (10 Stück)
25275 7971Steller 2 × 200 kΩ B
DP 2264 1574Diode BY 251
DP 3264 1574Diode BY 251
DP 4264 1574Diode BY 251
DP 5264 1574Diode BY 251
DP 7226 5013Diode 1 N 4002
DP 9226 5013Diode 1 N 4002
DP 39226 5013Diode 1 N 4002
FL 19271 8172G-Schmeizeinsatz T 2A (10 Stück)
Pos.Art.-Nr.StckBezeichnung
FL592718172G-Schmelzeinsatz T 2A (10 Stück)
LD12654081LED SLP 155 B
LL212758012Drossel
LR612758012Drossel
PK42757982Steller 2 × 100 k
PK112757982Steller 2 × 100 k
PL112757992Steller 220
PR512757992Steller 220
TL22758024Transistor BC 560 B
TL32758024Transistor BC 560 B
TL62407826Transistor BC 546 B
TL122407826Transistor BC 546 B
TL162447153Transistor BC 548 C
TL292758052Transistor BDW 94 C
TL332758042Transistor BDW 93 C
TP112758061Transistor BD 136-10
TP312407826Transistor BC 546 B
TP322407826Transistor BC 546 B
TP332447153Transistor BC 548 C
TP342407826Transistor BC 546 B
TR422758024Transistor BC 560 B
TR432758024Transistor BC 560 B
TR462407826Transistor BC 546 B
TR512758032Transistor BC 449 A
TR562447153Transistor BC 548 C
TR692758052Transistor BDW 94 C
TR732758042Transistor BDW 93 C
302771521Gehäuseblech SM
2771531Gehäuseblech AM
2752111Bedienungsanleitung CV 1120
2758221Verpackung kpl. SM
2758231Verpackung kpl. AM

Änderungen vorbehalten! / Subject to change! / Sous réserve de modification!

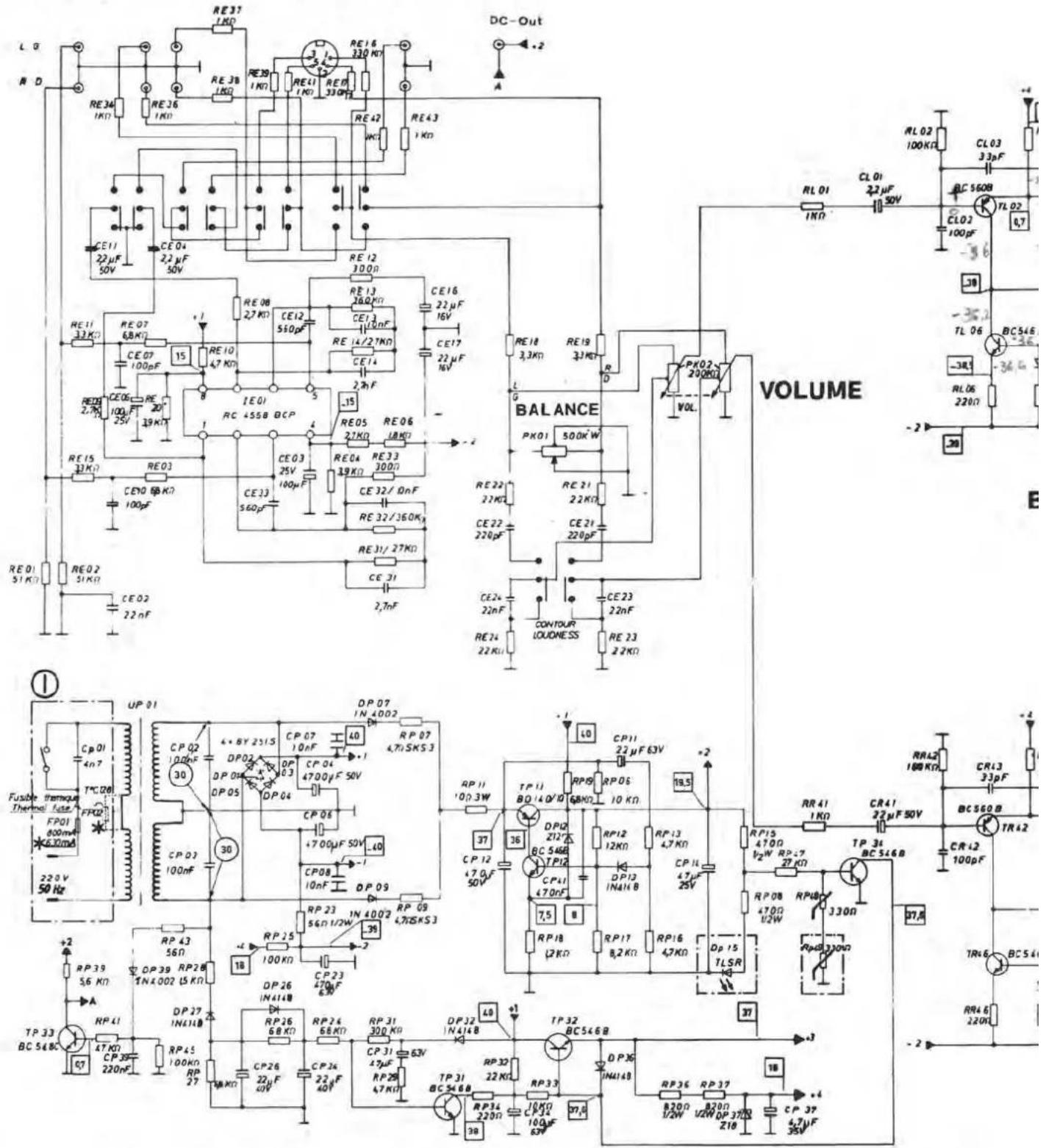

PHONO TAPE 1 TAPE 2 TUNER
DC-Out A L G R D RE36 1KΩ RE37 1KΩ RE38 1KΩ RE41 1KΩ RE42 1KΩ RE43 1KΩ CE11 22μF 50V CE04 2.2μF 50V RE12 300Ω RE13 280kΩ RE14 220kΩ RE15 25V RE07 68kΩ RE10 4.7kΩ RE10 15 RE08 2.7kΩ CE12 560pF CE13 100pF CE14 2.7nF CE16 22μF 16V CE17 22μF 16V RE05 2.7kΩ RE06 18kΩ RE07 100pF RE10 4.7kΩ RE15 25V RE03 CE0 (8kΩ) RE09 (8kΩ) RE15 (8kΩ) RE02 51kΩ RE02 2.2nF CE03 25V CE13 560pF CE32/ 8nF CE32/360kΩ CE32/360kΩ CE32/360kΩ CE32/360kΩ CE32/360kΩ CE32/360kΩ CE32/360kΩ CE32/360kΩ CE32/360kΩ CE32/360kΩ CE32/360kOmega VOLUME E BALANCE PKO1 500kW RE22 27kΩ RE21 22kΩ RE22 220pF CE22 220pF CE24 22nF RE24 22kΩ CONTOUR LOUDNESS CE23 22nF RE23 2.2kΩ VOL. UP 01 Cp 01 4n 7 TC 08 FPD 080mV 4.20mA 50 Hz +2 TP 33 BC 548C 4T KΩ 4T KΩ 4T KΩ 4T KΩ 4T KΩ 4T KΩ 4T KΩ 4T KΩ 4T KΩ 4T KΩ 4T KΩ 4T KΩ 4T KΩ 4T KΩ 4T KΩ 4T KΩ 4T KΩ 4T KΩ 4T KΩ 4T KΩ 4T KOmega 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50kHz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50MHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50MHz 50MHz 50MHz 50MHz 50MHz 50MHz 50MHz 50MHz 50MHz 50MHz 50MHz 50MHz 50MHz 50MHz 50MHz 50MHz 50MHz 50MHz 50MHz 50MHz 50MHz 50MHz 50MHz 50MHz 50MHz 50kHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHzMHz

DUAL CV 1120 - 5

DUAL CV 1120 - 6

DUAL CV 1120 - 7

DUAL CV 1120 - 8

DUAL CV 1120 - 9
Test point

40 kΩ/V

V+ 8 TL 082 TBB 1458 TBC 1458 1 2 3 4 5 6 7

RC 4558

DUAL CV 1120 - 11
RC 4558

DUAL CV 1120 - 12
BC 449

DUAL CV 1120 - 13
BD 140-10

)ff-indicator/Plaque royant marche/arrêt

Netzschalterplatte/Interrupter board/Plaque interrupteur

DUAL CV 1120 - 14
