MODE D'EMPLOI Rogue R2 Wash Chauvet
À Propos de ce Manuel
Le Manuel de Référence (MR) du Rogue™ R2 Wash reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.
Clause de Non-Responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.
Consignes de Sécurité
- N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
- Ne regardez PAS la source lumineuse lorsque l'appareil fonctionne.
- ATTENTION: le boîtier de cet appareil est brûlant lors du fonctionnement.
- Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.
- Ne laissez AUCUNE source inflammable dans un rayon de 50 cm de l'appareil lorsque celui-ci fonctionne.
- Attention : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de 1 e mettre sous tension.
- Utilisez TOUJOURS un câble de sécurité (inclus) lorsque vous montez cet appareil en hauteur.
- N'utilisez PAS cet appareil en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pour en affecter le fonctionnement. (IP20)
- N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.
- Ne connectez PAS cet appareil ni à un gradateur ni à un rhéostat.
- Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.
- Transportez/Suspendez cet appareil UNIQUEMENT par le support de montage dont il est doté.
- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
- La température ambiante maximale supportée par cet appareil est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.
En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Mexique, et du Benelux, contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre appareil. - Consultez le site Contact Us pour trouver nos coordonnées.
Contact
Ce Qui est Inclus
- Rogue™ R2 Wash
- Un Cordon d'Alimentation powerCON® de Neutrik®
• Fixation Omega sans matériel de montage
Une Cet appareil est doté d'une alimentation universelle prenant en charge toute tension alimentation CA d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
Connexion Électrique
Vous pouvez connecter entre eux jusqu'à 10 Rogue™ R2 Wash à 120 V, 18 unités à 208 V ou 19 unités à 230 V. Ne dépassez jamais cette limite. Vous pouvez vous procurer séparément des cordons d'alimentation de raccordement.
Prise CA
| Connexion | Câble (États-Unis) | Câble (Europe) | Couleur de la vis |
| Conducteur CA | Noir | Marron | Jaune/Cuivré |
| Neutre CA | Blanc | Bleu | Argenté |
| Terre CA | Vert/Jaune | Vert/Jaune | Vert |
Remplacement du Fusible
- Débranchez l'appareil de l'alimentation.
- À l'aide d'un tournevis à tête plate, dévissez le couvercle du porte-fusible du boîtier.
- Retirez le fusil obsolète et remplacez-le par un fusible en bon état de même type et ampérage.
- Revissez le couvercle du porte-fusible et rebranchez l'unité.
Raccordement DMX
Le Rogue™ R2 Wash fonctionnera conjointement avec un jeu d'orgues DMX doté d'une connexion de donnée DMX à 3 ou 5 broches. Uneintroduction au DMX est à votre disposition sur www.chauvetprofessional.com.
Connexion DMX
Le Rogue™ R2 Wash utilise une connexion de donnée DMX à 3 ou 5 broches pour ses personnalités DMX : 15CH, 17CH, 22CH, 33CH, 33CH MS, 54CH MS, 54CH, et 56CH. Vous trouverez les instructions de connexion et configuration de cet appareil pour un bon fonctionnement en DMX dans le manue d'utilisation.
Installation
Avant de monter cet appareil, lisez et assimilez les consignes de sécurité. Utilisez au moins deux points de montage pour cet appareil. Veillez à ce que les fixation (comme les TRUSST® de Chauvet) sont capables de supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur trusst.com/productcategory/base-plates-accessories-clamps/.

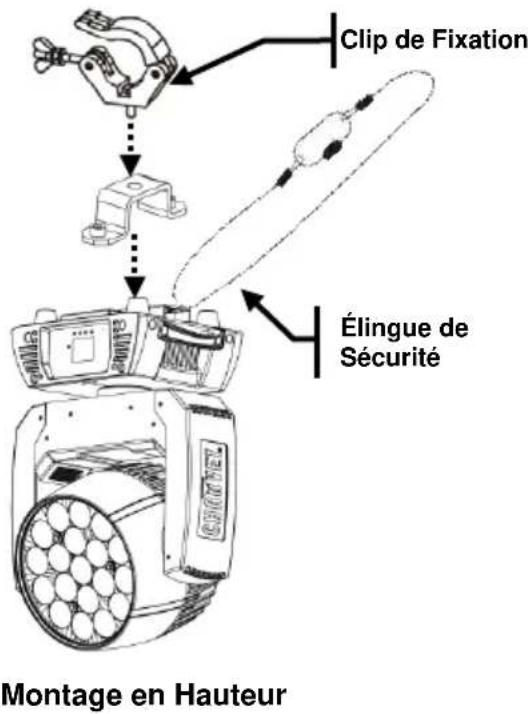

Diagramme de Montage de l'Appareil
Lorsqu'une seule fixation est utilisée, veillez à ce qu'elle le soit avec un boulon captif afin d'éviter tout dévissage accidentel.
Description du Tableau de Commandes
| Bouton | Fonction |
| Permet la sortie du menu ou de la fonction en cours | |
| Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée | |
| Permet de parcourir les listes de menu vers le haut, dans une fonction permet d'augmenter les valeurs numériques. | |
| Permet de parcourir les listes de menu vers le bas, dans une fonction permet de diminuer les valeurs numériques. |
Tableu de Menu
| Niveau Principal | Niveaux de Programmation | Description | ||
| Address | 001–512 | Configure l'adresse DMX de départ | ||
| Run Mode | DMX | 15CH | Sélectionne le mode DMX | |
| 17CH | ||||
| 22CH | ||||
| 33CH | ||||
| 33CH MS | ||||
| 54CH | ||||
| 54CH MS | ||||
| 56CH | ||||
| Auto Test | Lance la séquence de test de l'appareil | |||
| Manual Test | Pan | 000–255 | Permet de commander manuellement tous les paramètres du panneau de commande | |
| Tilt | ||||
| Dimmer | ||||
| Shutter | ||||
| Red 1 | ||||
| Green 1 | ||||
| Blue 1 | ||||
| White 1 | ||||
| Red 2 | ||||
| Green 2 | ||||
| Blue 2 | ||||
| White 2 | ||||
| Red 3 | ||||
| Green 3 | ||||
| Blue 3 | ||||
| White 3 | ||||
| Red 4 | ||||
| Green 4 | ||||
| Blue 4 | ||||
| White 4 | ||||
| Red 5 | ||||
| Green 5 | ||||
| Blue 5 | ||||
| White 5 | ||||
| Zoom | ||||
Tableu de Menu (Suite)
| Niveau Principal | Niveaux de Programmation | Description | |
| Setup | Pan Reverse | OFF | Fonctionnement inversé du pan |
| ON | Fonctionnement normal du pan | ||
| Tilt Reverse | OFF | Fonctionnement inversé du tilt | |
| ON | Fonctionnement normal du tilt | ||
| Pan Angle | 540 | Sélectionne une plage d'angle de pan à 540° | |
| 360 | Sélectionne une plage d'angle de pan à 360° | ||
| 180 | Sélectionne une plage d'angle de pan à 180° | ||
| Tilt Angle | 230 | Sélectionne une plage d'angle de tilt à 230° | |
| 180 | Sélectionne une plage d'angle de tilt à 180° | ||
| 90 | Sélectionne une plage d'angle de tilt à 90° | ||
| Fans | Auto | Permet de sélectionner le mode de fonctionnement du ventilateur. | |
| ECO | |||
| Full | |||
| Display | OFF | Permet de déterminer la durée pendant laquelle le rétro-éclairage de l'affichage reste actif après le dernier appui sur un bouton | |
| ON | |||
Tableu de Menu (Suite)
| Niveau Principal | Niveaux de Programmation | Description | ||||
| Setup (Suite) | Screen Rev | OFF | Fait pivoter l'écran de commandes de 180° | |||
| ON | Vue normale de l'écran de commandes | |||||
| Dimmer Curve | Linear | Assombrissement linéaire | ||||
| Square | Courbe d'assombrissement en escalier | |||||
| I Squa | Courbe d'assombrissement en escalier inverse | |||||
| SCurve | Courbe d'assombrissement en S | |||||
| Dimmer Speed | Smooth | Courbes d'assombrissement lentes (Smooth) ou rapides (Fast) | ||||
| Fast | ||||||
| Color calibration | Off | Puissance maximale lorsque les canaux DMX RGBW sont au maximum | ||||
| On | Température de couleur calibrée en usine lorsque les canaux DMX RGBW sont au maximum | |||||
| Custom | RED | 100–255 | Calibrage manuel de couleur lorsque les canaux DMX RGBW sont au maximum | |||
| GREEN | ||||||
| BLUE | ||||||
| Reset Function | Pan/Tilt | NO | Réinitialise les fonctions pan et tilt à leurs positions de départ | |||
| YES | ||||||
| Zoom | NO | Réinitialise toutes les fonction de zoom, à leurs positions de départ | ||||
| YES | ||||||
| All | NO | Réinitialise toutes les fonctions à leurs positions de départ | ||||
| YES | ||||||
| Factory Set | Réinitialise l'unité à sa configuration d'usine | |||||
Tableu de Menu (Suite)
| Niveau Principal | Niveaux de Programmation | Description |
| Sys Info | Ver | Affiche la version logicielle |
| Running Mode | Affiche le mode actuel de fonctionnement | |
| Dmx Address | Affiche l'adresse DMX actuelle | |
| Temperature | Affiche la température de l'unité en Celsius | |
| Fixture Time | Affiche la durée de fonctionnement totale de l'appareil |

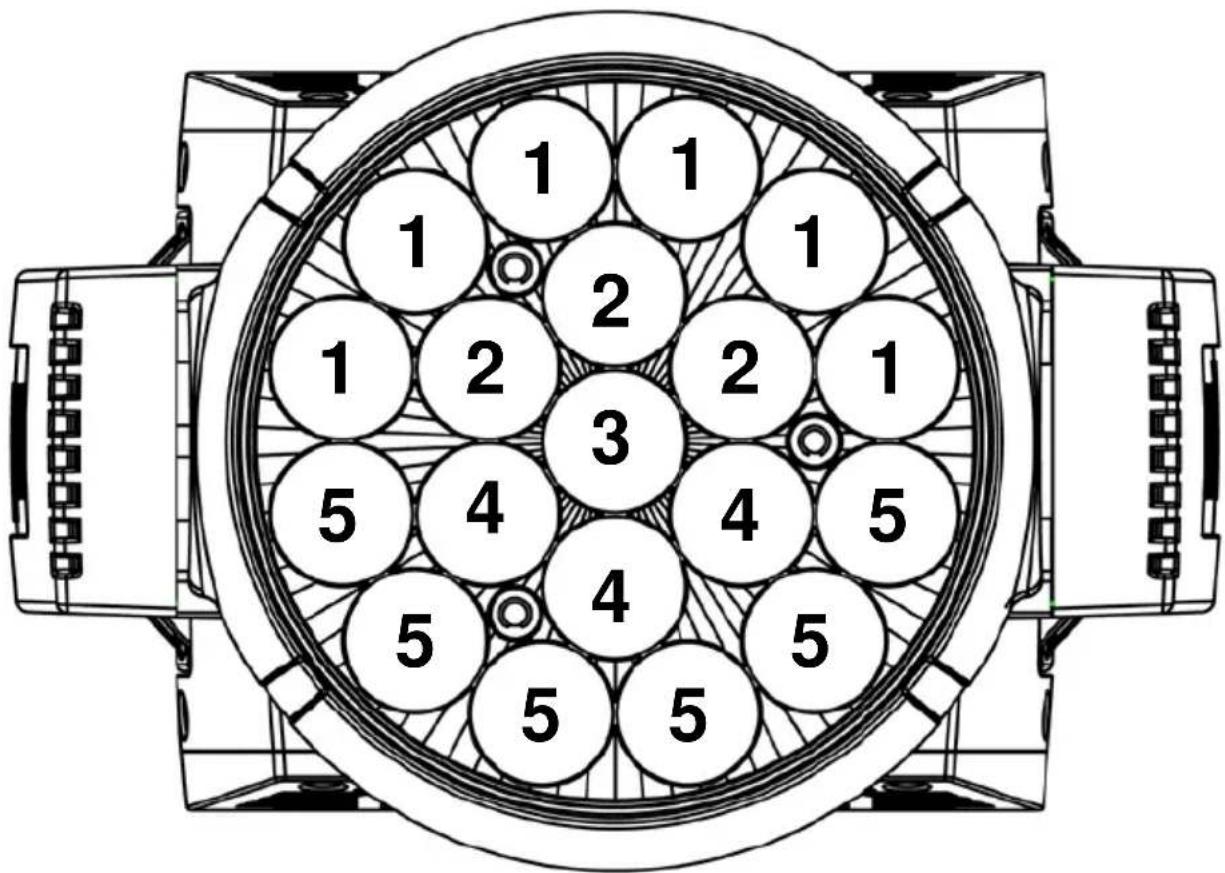

Sélection de Zone pour le Contrôle DMX du Rogue™ R2 Wash
| 56CH | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 1 | Pan | 000Ü 255 | 0–100% | |
| 2 | Pan Précis | 000Ü 255 | Contrôle précis (16-bit) | |
| 3 | Tilt | 000Ü 255 | 0–100% | |
| 4 | Tilt Précis | 000Ü 255 | Contrôle précis (16-bit) | |
| 5 | Vitesse Pan/Tilt | 000Ü 255 | 0–100% | |
| 6 | Gradateur | 000Ü 255 | 0–100% | |
| 7 | Gradateur Fin | 000Ü 255 | Contrôle précis (16-bit) | |
| 8 Obturateur | 000Ü 019 | Fermé | ||
| 020Ü 024 | Ouvert | |||
| 025Ü 064 | Lent à rapide | |||
| 065Ü 069 | Ouvert | |||
| 070Ü 084 | Activation rapide/désactivation modulée | |||
| 085Ü 089 | Ouvert | |||
| 090Ü 104 | Désactivation modulée/activation rapide | |||
| 105Ü 109 | Ouvert | |||
| 110Ü 124 | Aléatoire | |||
| 125Ü 129 | Ouvert | |||
| 130Ü 144 | Activation rapide/désactivation modulée en mode aléatoire | |||
| 145Ü 149 | Ouvert | |||
| 150Ü 164 | Activation lente/désactivation rapide en mode aléatoire | |||
| 165Ü 169 | Ouvert | |||
| 170Ü 184 | Pulsation | |||
| 185Ü 189 | Ouvert | |||
| 190Ü 204 | Pulsation aléatoire | |||
| 205Ü 209 | Ouvert | |||
| 210Ü 224 | Activation/désactivation en fondu | |||
| 225Ü 229 | Ouvert | |||
| 230Ü 244 | Pulsation | |||
| 245Ü 255 | Ouvert | |||
| 9 | Rouge 1 | 000Ü 255 | 0–100% | |
| 10 | Rouge fin 1 | 000Ü 255 | Contrôle précis (16-bit) | |
| 11 | Vert 1 | 000Ü 255 | 0–100% | |
| 12 | Vert fin 1 | 000Ü 255 | Contrôle précis (16-bit) | |
| 13 | Bleu 1 | 000Ü 255 | 0–100% | |
| 14 | Bleu fin 1 | 000Ü 255 | Contrôle précis (16-bit) | |
| 15 | Blanc 1 | 000Ü 255 | 0–100% | |
| 16 | Blanc fin 1 | 000Ü 255 | Contrôle précis (16-bit) | |
| 17 | Rouge 2 | 000Ü 255 | 0–100% | |
| 18 | Rouge fin 2 | 000Ü 255 | Contrôle précis (16-bit) | |
Valeurs DMX (Suite)
| 56CH (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 19 | Vert 2 | 000Ü 255 | 0–100% | |
| 20 | Vert fin 2 | 000Ü 255 | Contrôle précis (16-bit) | |
| 21 | Bleu 2 | 000Ü 255 | 0–100% | |
| 22 | Bleu fin 2 | 000Ü 255 | Contrôle précis (16-bit) | |
| 23 | Blanc 2 | 000Ü 255 | 0–100% | |
| 24 | Blanc fin 2 | 000Ü 255 | Contrôle précis (16-bit) | |
| 25 | Rouge 3 | 000Ü 255 | 0–100% | |
| 26 | Rouge fin 3 | 000Ü 255 | Contrôle précis (16-bit) | |
| 27 | Vert 3 | 000Ü 255 | 0–100% | |
| 28 | Vert fin 3 | 000Ü 255 | Contrôle précis (16-bit) | |
| 29 | Bleu 3 | 000Ü 255 | 0–100% | |
| 30 | Bleu fin 3 | 000Ü 255 | Contrôle précis (16-bit) | |
| 31 | Blanc 3 | 000Ü 255 | 0–100% | |
| 32 | Blanc fin 3 | 000Ü 255 | Contrôle précis (16-bit) | |
| 33 | Rouge 4 | 000Ü 255 | 0–100% | |
| 34 | Rouge fin 4 | 000Ü 255 | Contrôle précis (16-bit) | |
| 35 | Vert 4 | 000Ü 255 | 0–100% | |
| 36 | Vert fin 4 | 000Ü 255 | Contrôle précis (16-bit) | |
| 37 | Bleu 4 | 000Ü 255 | 0–100% | |
| 38 | Bleu fin 4 | 000Ü 255 | Contrôle précis (16-bit) | |
| 39 | Blanc 4 | 000Ü 255 | 0–100% | |
| 40 | Blanc fin 4 | 000Ü 255 | Contrôle précis (16-bit) | |
| 41 | Rouge 5 | 000Ü 255 | 0–100% | |
| 42 | Rouge fin 5 | 000Ü 255 | Contrôle précis (16-bit) | |
| 43 | Vert 5 | 000Ü 255 | 0–100% | |
| 44 | Vert fin 5 | 000Ü 255 | Contrôle précis (16-bit) | |
| 45 | Bleu 5 | 000Ü 255 | 0–100% | |
| 46 | Bleu fin 5 | 000Ü 255 | Contrôle précis (16-bit) | |
| 47 | Blanc 5 | 000Ü 255 | 0–100% | |
| 48 | Blanc fin 5 | 000Ü 255 | Contrôle précis (16-bit) |
Valeurs DMX (Suite)
| 56CH (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 49 Couleur | 000Û 004 | Ouvert | ||
| 005Û 009 | Couleur 1 | |||
| 010Û 014 | Couleur 2 | |||
| 015Û 019 | Couleur 3 | |||
| 020Û 024 | Couleur 4 | |||
| 025Û 029 | Couleur 5 | |||
| 030Û 034 | Couleur 6 | |||
| 035Û 039 | Couleur 7 | |||
| 040Û 044 | Couleur 8 | |||
| 045Û 049 | Couleur 9 | |||
| 050Û 054 | Couleur 10 | |||
| 055Û 059 | Couleur 11 | |||
| 060Û 064 | Couleur 12 | |||
| 065Û 069 | Couleur 13 | |||
| 070Û 074 | Couleur 14 | |||
| 075Û 079 | Couleur 15 | |||
| 080Û 084 | Couleur 16 | |||
| 085Û 089 | Couleur 17 | |||
| 090Û 094 | Couleur 18 | |||
| 095Û 099 | Couleur 19 | |||
| 100Û 104 | Couleur 20 | |||
| 105Û 109 | Couleur 21 | |||
| 110Û 114 | Couleur 22 | |||
| 115Û 119 | Couleur 23 | |||
| 120Û 124 | Couleur 24 | |||
| 125Û 129 | Couleur 25 | |||
| 130Û 134 | Couleur 26 | |||
| 135Û 139 | Couleur 27 | |||
| 140Û 144 | Couleur 28 | |||
| 145Û 149 | Couleur 29 | |||
| 150Û 154 | Couleur 30 | |||
| 155Û 159 | Couleur 31 | |||
| 160Û 164 | Couleur 32 | |||
| 165Û 169 | Couleur 33 | |||
| 170Û 174 | Couleur 34 | |||
| 175Û 179 | Ouvert | |||
| 180Û 201 | Défilement horaire de couleur, rapide à lent | |||
| 202Û 207 | Arrêt sur la couleur courante | |||
| 208Û 229 | Défilement antihoraire de couleur, rapide à lent | |||
| 230Û 234 | Ouvert | |||
| 235Û 249 | Défilement de couleur | |||
| 250Û 255 | Ouvert |
Valeurs DMX (Suite)
| 56CH (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 50 Sélection de zone | 000Ü 007 | Zone 1, 2, 3, 4, 5 | ||
| 008Ü 015 | Zone 2, 3, 4, 5 | |||
| 016Ü 023 | Zone 3, 4, 5 | |||
| 024Ü 031 | Zone 4, 5 | |||
| 032Ü 039 | Zone 5 | |||
| 040Ü 047 | Pas de fonction | |||
| 048Ü 055 | Zone 1 | |||
| 056Ü 063 | Zone 1, 2 | |||
| 064Ü 071 | Zone 1, 2, 3 | |||
| 072Ü 079 | Zone 1, 2, 3, 4 | |||
| 080Ü 087 | Zone 1, 2, 3, 4, 5 | |||
| 088Ü 095 | Zone 1 | |||
| 096Ü 103 | Zone 2 | |||
| 104Ü 111 | Zone 3 | |||
| 112Ü 119 | Zone 4 | |||
| 120Ü 127 | Zone 5 | |||
| 128Ü 135 | Zone 1, 2 | |||
| 136Ü 143 | Zone 2, 3 | |||
| 144Ü 151 | Zone 3, 4 | |||
| 152Ü 159 | Zone 4, 5 | |||
| 160Ü 167 | Zone 1, 5 | |||
| 168Ü 175 | Zone 1, 2, 3 | |||
| 176Ü 183 | Zone 2, 3, 4 | |||
| 184Ü 191 | Zone 3, 4, 5 | |||
| 192Ü 199 | Zone 1, 4, 5 | |||
| 200Ü 207 | Zone 1, 2, 5 | |||
| 208Ü 215 | Zone 1, 2, 3, 4 | |||
| 216Ü 223 | Zone 2, 3, 4, 5 | |||
| 224Ü 231 | Zone 1, 3, 4, 5 | |||
| 232Ü 239 | Zone 1, 2, 4, 5 | |||
| 240Ü 247 | Zone 1, 2, 3, 5 | |||
| 250Ü 255 | Zone 1, 2, 3, 4, 5 | |||
Valeurs DMX (Suite)
| 56CH (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 000Û 015 | Pas de fonction | |||
| 016Û 020 | Macro anneau 1 | |||
| 021Û 025 | Macro anneau 2 | |||
| 026Û 030 | Macro anneau 3 | |||
| 031Û 035 | Macro anneau 4 | |||
| 036Û 040 | Macro anneau 5 | |||
| 041Û 045 | Macro anneau 6 | |||
| 046Û 050 | Macro anneau 7 | |||
| 051Û 055 | Macro anneau 8 | |||
| 056Û 060 | Macro anneau 9 | |||
| 061Û 065 | Macro anneau 10 | |||
| 066Û 070 | Macro anneau 11 | |||
| 071Û 075 | Macro anneau 12 | |||
| 076Û 080 | Macro anneau 13 | |||
| 081Û 085 | Macro anneau 14 | |||
| 086Û 090 | Macro anneau 15 | |||
| 091Û 095 | Macro anneau 16 | |||
| 096Û 100 | Macro anneau 17 | |||
| 101Û 105 | Macro anneau 18 | |||
| 106Û 110 | Macro anneau 19 | |||
| 111Û 115 | Macro anneau 20 | |||
| 116Û 120 | Macro anneau 21 | |||
| 121Û 125 | Macro anneau 22 | |||
| 126Û 130 | Macro anneau 23 | |||
| 131Û 135 | Macro anneau 24 | |||
| 51 Programas | 136Û 140 | Macro roue/anneau 1 | ||
| 141Û 145 | Macro roue/anneau 2 | |||
| 146Û 150 | Macro roue/anneau 3 | |||
| 151Û 155 | Macro roue/anneau 4 | |||
| 156Û 160 | Macro roue/anneau 5 | |||
| 161Û 165 | Macro roue/anneau 6 | |||
| 166Û 170 | Macro roue/anneau 7 | |||
| 171Û 175 | Macro roue/anneau 8 | |||
| 176Û 180 | Macro roue/anneau 9 | |||
| 181Û 185 | Macro roue/anneau 10 | |||
| 186Û 190 | Macro roue/anneau 11 | |||
| 191Û 195 | Macro roue/anneau 12 | |||
| 196Û 200 | Macro roue/anneau 13 | |||
| 201Û 205 | Macro roue/anneau 14 | |||
| 206Û 210 | Macro roue/anneau 15 | |||
| 211Û 215 | Macro roue/anneau 16 | |||
| 216Û 220 | Macro roue/anneau 17 | |||
| 221Û 225 | Macro roue/anneau 18 | |||
| 226Û 230 | Macro roue/anneau 19 | |||
| 231Û 235 | Macro roue/anneau 20 | |||
| 236Û 240 | Macro roue/anneau 21 | |||
| 241Û 245 | Macro roue/anneau 22 | |||
| 246Û 250 | Macro roue/anneau 23 | |||
| 251Û 255 | Macro roue/anneau 24 | |||
| 52 | Velocidad automática | 000Û 255 | 0–100% (uniquement lors de l'utilisation du canal 51) | |
Valeurs DMX (Suite)
| 56CH (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 53 | Macros de Mouvements | 000Ü 007 | Pas de fonction | |
| 008Ü 023 | Effet 1 | |||
| 024Ü 039 | Effet 2 | |||
| 040Ü 055 | Effet 3 | |||
| 056Ü 071 | Effet 4 | |||
| 072Ü 087 | Effet 5 | |||
| 088Ü 103 | Effet 6 | |||
| 104Ü 119 | Effet 7 | |||
| 120Ü 135 | Effet 8 | |||
| 136Ü 151 | Effet 9 | |||
| 152Ü 167 | Effet 10 | |||
| 168Ü 183 | Effet 11 | |||
| 184Ü 199 | Effet 12 | |||
| 200Ü 215 | Effet 13 | |||
| 216Ü 231 | Effet 14 | |||
| 232Ü 247 | Effet 15 | |||
| 248Ü 255 | Effet 16 | |||
| 54 | Vitesse Macros de Mouvements | 000Ü 255 | 0–100% | |
| 55 | Zoom | 000Ü 255 | 0–100% |
Valeurs DMX (Suite)
| 56CH (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 56 Commande | 000Û 009 | Pas de fonction | ||
| 010Û 014 | Noir général en pan/tilt (5 s pause) | |||
| 015Û 019 | Pas de fonction | |||
| 020Û 024 | Pas de fonction | |||
| 025Û 029 | Pas de fonction | |||
| 030Û 034 | Pas de fonction | |||
| 035Û 039 | Pas de fonction | |||
| 040Û 044 | Pas de fonction | |||
| 045Û 049 | Pas de fonction | |||
| 050Û 054 | Réinitialisation du balayage (5 s pause) | |||
| 055Û 059 | Réinitialisation du basculement (5 s pause) | |||
| 060Û 064 | Réinitialisation du zoom (5 s pause) | |||
| 065Û 069 | Pas de fonction | |||
| 070Û 074 | Réinitialisation totale (5 s pause) | |||
| 075Û 079 | Pas de fonction | |||
| 080Û 084 | Mouvement balayage/basculement inverse (5 s pause) | |||
| 085Û 089 | Mouvement balayage inverse (5 s pause) | |||
| 090Û 094 | Mouvement basculement inverse (5 s pause) | |||
| 095Û 099 | Désactivation du mouvement balayage inverse (5 s pause) | |||
| 100Û 104 | Désactivation du mouvement basculement inverse (5 s pause) | |||
| 105Û 109 | Désactivation du mouvement balayage/basculement inverse (5 s pause) | |||
| 110Û 114 | Pas de fonction | |||
| 115Û 119 | Pas de fonction | |||
| 120Û 124 | Ventilateur de l'economie (5 s pause) | |||
| 125Û 129 | Ventilateur au maximum (5 s pause) | |||
| 130Û 134 | Ventilateur auto-régulé (5 s pause) | |||
| 135Û 139 | Courbe d'assombrissement rapide (5 s pause) | |||
| 140Û 144 | Courbe d'assombrissement douce (5 s pause) | |||
| 145Û 255 | Pas de fonction |
Valeurs DMX (Suite)
| 54CH | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 1 | Pan | 000Ü 255 | 0–100% | |
| 2 | Pan Précis | 000Ü 255 | Contrôle précis (16-bit) | |
| 3 | Tilt | 000Ü 255 | 0–100% | |
| 4 | Tilt Précis | 000Ü 255 | Contrôle précis (16-bit) | |
| 5 | Vitesse Pan/Tilt | 000Ü 255 | 0–100% | |
| 6 | Gradateur | 000Ü 255 | 0–100% | |
| 7 | Gradateur Fin | 000Ü 255 | Contrôle précis (16-bit) | |
| 8 | Obturateur | 000Ü 019 | Fermé | |
| 020Ü 024 | Ouvert | |||
| 025Ü 064 | Lent à rapide | |||
| 065Ü 069 | Ouvert | |||
| 070Ü 084 | Activation rapide/désactivation modulée | |||
| 085Ü 089 | Ouvert | |||
| 090Ü 104 | Désactivation modulée/activation rapide | |||
| 105Ü 109 | Ouvert | |||
| 110Ü 124 | Aléatoire | |||
| 125Ü 129 | Ouvert | |||
| 130Ü 144 | Activation rapide/désactivation modulée en mode aléatoire | |||
| 145Ü 149 | Ouvert | |||
| 150Ü 164 | Activation lente/désactivation rapide en mode aléatoire | |||
| 165Ü 169 | Ouvert | |||
| 170Ü 184 | Pulsation | |||
| 185Ü 189 | Ouvert | |||
| 190Ü 204 | Pulsation aléatoire | |||
| 205Ü 209 | Ouvert | |||
| 210Ü 224 | Activation/désactivation en fondu | |||
| 225Ü 229 | Ouvert | |||
| 230Ü 244 | Pulsation | |||
| 245Ü 255 | Ouvert | |||
| 9 | Rouge 1 | 000Ü 255 | 0–100% | |
| 10 | Rouge fin 1 | 000Ü 255 | Contrôle précis (16-bit) | |
| 11 | Vert 1 | 000Ü 255 | 0–100% | |
| 12 | Vert fin 1 | 000Ü 255 | Contrôle précis (16-bit) | |
| 13 | Bleu 1 | 000Ü 255 | 0–100% | |
| 14 | Bleu fin 1 | 000Ü 255 | Contrôle précis (16-bit) | |
| 15 | Blanc 1 | 000Ü 255 | 0–100% | |
| 16 | Blanc fin 1 | 000Ü 255 | Contrôle précis (16-bit) | |
| 17 | Rouge 2 | 000Ü 255 | 0–100% | |
| 18 | Rouge fin 2 | 000Ü 255 | Contrôle précis (16-bit) |
Valeurs DMX (Suite)
| 54CH (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 19 | Vert 2 | 000Ü 255 | 0–100% | |
| 20 | Vert fin 2 | 000Ü 255 | Contrôle précis (16-bit) | |
| 21 | Bleu 2 | 000Ü 255 | 0–100% | |
| 22 | Bleu fin 2 | 000Ü 255 | Contrôle précis (16-bit) | |
| 23 | Blanc 2 | 000Ü 255 | 0–100% | |
| 24 | Blanc fin 2 | 000Ü 255 | Contrôle précis (16-bit) | |
| 25 | Rouge 3 | 000Ü 255 | 0–100% | |
| 26 | Rouge fin 3 | 000Ü 255 | Contrôle précis (16-bit) | |
| 27 | Vert 3 | 000Ü 255 | 0–100% | |
| 28 | Vert fin 3 | 000Ü 255 | Contrôle précis (16-bit) | |
| 29 | Bleu 3 | 000Ü 255 | 0–100% | |
| 30 | Bleu fin 3 | 000Ü 255 | Contrôle précis (16-bit) | |
| 31 | Blanc 3 | 000Ü 255 | 0–100% | |
| 32 | Blanc fin 3 | 000Ü 255 | Contrôle précis (16-bit) | |
| 33 | Rouge 4 | 000Ü 255 | 0–100% | |
| 34 | Rouge fin 4 | 000Ü 255 | Contrôle précis (16-bit) | |
| 35 | Vert 4 | 000Ü 255 | 0–100% | |
| 36 | Vert fin 4 | 000Ü 255 | Contrôle précis (16-bit) | |
| 37 | Bleu 4 | 000Ü 255 | 0–100% | |
| 38 | Bleu fin 4 | 000Ü 255 | Contrôle précis (16-bit) | |
| 39 | Blanc 4 | 000Ü 255 | 0–100% | |
| 40 | Blanc fin 4 | 000Ü 255 | Contrôle précis (16-bit) | |
| 41 | Rouge 5 | 000Ü 255 | 0–100% | |
| 42 | Rouge fin 5 | 000Ü 255 | Contrôle précis (16-bit) | |
| 43 | Vert 5 | 000Ü 255 | 0–100% | |
| 44 | Vert fin 5 | 000Ü 255 | Contrôle précis (16-bit) | |
| 45 | Bleu 5 | 000Ü 255 | 0–100% | |
| 46 | Bleu fin 5 | 000Ü 255 | Contrôle précis (16-bit) | |
| 47 | Blanc 5 | 000Ü 255 | 0–100% | |
| 48 | Blanc fin 5 | 000Ü 255 | Contrôle précis (16-bit) |
Valeurs DMX (Suite)
| 54CH (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 000Ü 004 | Ouvert | |||
| 005Ü 009 | Couleur 1 | |||
| 010Ü 014 | Couleur 2 | |||
| 015Ü 019 | Couleur 3 | |||
| 020Ü 024 | Couleur 4 | |||
| 025Ü 029 | Couleur 5 | |||
| 030Ü 034 | Couleur 6 | |||
| 035Ü 039 | Couleur 7 | |||
| 040Ü 044 | Couleur 8 | |||
| 045Ü 049 | Couleur 9 | |||
| 050Ü 054 | Couleur 10 | |||
| 055Ü 059 | Couleur 11 | |||
| 060Ü 064 | Couleur 12 | |||
| 065Ü 069 | Couleur 13 | |||
| 070Ü 074 | Couleur 14 | |||
| 075Ü 079 | Couleur 15 | |||
| 080Ü 084 | Couleur 16 | |||
| 085Ü 089 | Couleur 17 | |||
| 090Ü 094 | Couleur 18 | |||
| 095Ü 099 | Couleur 19 | |||
| 100Ü 104 | Couleur 20 | |||
| 49 Couleur | 105Ü 109 | Couleur 21 | ||
| 110Ü 114 | Couleur 22 | |||
| 115Ü 119 | Couleur 23 | |||
| 120Ü 124 | Couleur 24 | |||
| 125Ü 129 | Couleur 25 | |||
| 130Ü 134 | Couleur 26 | |||
| 135Ü 139 | Couleur 27 | |||
| 140Ü 144 | Couleur 28 | |||
| 145Ü 149 | Couleur 29 | |||
| 150Ü 154 | Couleur 30 | |||
| 155Ü 159 | Couleur 31 | |||
| 160Ü 164 | Couleur 32 | |||
| 165Ü 169 | Couleur 33 | |||
| 170Ü 174 | Couleur 34 | |||
| 175Ü 179 | Ouvert | |||
| 180Ü 201 | Défilement horaire de couleur, rapide à lent | |||
| 202Ü 207 | Arrêt sur la couleur courante | |||
| 208Ü 229 | Défilement antihoraire de couleur, rapide à lent | |||
| 230Ü 234 | Ouvert | |||
| 235Ü 249 | Défilement de couleur | |||
| 250Ü 255 | Ouvert |
Valeurs DMX (Suite)
| 54CH (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 50 Sélection de zone | 000Û 007 | Zone 1, 2, 3, 4, 5 | ||
| 008Û 015 | Zone 2, 3, 4, 5 | |||
| 016Û 023 | Zone 3, 4, 5 | |||
| 024Û 031 | Zone 4, 5 | |||
| 032Û 039 | Zone 5 | |||
| 040Û 047 | Pas de fonction | |||
| 048Û 055 | Zone 1 | |||
| 056Û 063 | Zone 1, 2 | |||
| 064Û 071 | Zone 1, 2, 3 | |||
| 072Û 079 | Zone 1, 2, 3, 4 | |||
| 080Û 087 | Zone 1, 2, 3, 4, 5 | |||
| 088Û 095 | Zone 1 | |||
| 096Û 103 | Zone 2 | |||
| 104Û 111 | Zone 3 | |||
| 112Û 119 | Zone 4 | |||
| 120Û 127 | Zone 5 | |||
| 128Û 135 | Zone 1, 2 | |||
| 136Û 143 | Zone 2, 3 | |||
| 144Û 151 | Zone 3, 4 | |||
| 152Û 159 | Zone 4, 5 | |||
| 160Û 167 | Zone 1, 5 | |||
| 168Û 175 | Zone 1, 2, 3 | |||
| 176Û 183 | Zone 2, 3, 4 | |||
| 184Û 191 | Zone 3, 4, 5 | |||
| 192Û 199 | Zone 1, 4, 5 | |||
| 200Û 207 | Zone 1, 2, 5 | |||
| 208Û 215 | Zone 1, 2, 3, 4 | |||
| 216Û 223 | Zone 2, 3, 4, 5 | |||
| 224Û 231 | Zone 1, 3, 4, 5 | |||
| 232Û 239 | Zone 1, 2, 4, 5 | |||
| 240Û 247 | Zone 1, 2, 3, 5 | |||
| 250Û 255 | Zone 1, 2, 3, 4, 5 | |||
Valeurs DMX (Suite)
| 54CH (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 000Û 015 | Pas de fonction | |||
| 016Û 020 | Macro anneau 1 | |||
| 021Û 025 | Macro anneau 2 | |||
| 026Û 030 | Macro anneau 3 | |||
| 031Û 035 | Macro anneau 4 | |||
| 036Û 040 | Macro anneau 5 | |||
| 041Û 045 | Macro anneau 6 | |||
| 046Û 050 | Macro anneau 7 | |||
| 051Û 055 | Macro anneau 8 | |||
| 056Û 060 | Macro anneau 9 | |||
| 061Û 065 | Macro anneau 10 | |||
| 066Û 070 | Macro anneau 11 | |||
| 071Û 075 | Macro anneau 12 | |||
| 076Û 080 | Macro anneau 13 | |||
| 081Û 085 | Macro anneau 14 | |||
| 086Û 090 | Macro anneau 15 | |||
| 091Û 095 | Macro anneau 16 | |||
| 096Û 100 | Macro anneau 17 | |||
| 101Û 105 | Macro anneau 18 | |||
| 106Û 110 | Macro anneau 19 | |||
| 111Û 115 | Macro anneau 20 | |||
| 116Û 120 | Macro anneau 21 | |||
| 121Û 125 | Macro anneau 22 | |||
| 126Û 130 | Macro anneau 23 | |||
| 51 Programas | 131Û 135 | Macro anneau 24 | ||
| 136Û 140 | Macro roue/anneau 1 | |||
| 141Û 145 | Macro roue/anneau 2 | |||
| 146Û 150 | Macro roue/anneau 3 | |||
| 151Û 155 | Macro roue/anneau 4 | |||
| 156Û 160 | Macro roue/anneau 5 | |||
| 161Û 165 | Macro roue/anneau 6 | |||
| 166Û 170 | Macro roue/anneau 7 | |||
| 171Û 175 | Macro roue/anneau 8 | |||
| 176Û 180 | Macro roue/anneau 9 | |||
| 181Û 185 | Macro roue/anneau 10 | |||
| 186Û 190 | Macro roue/anneau 11 | |||
| 191Û 195 | Macro roue/anneau 12 | |||
| 196Û 200 | Macro roue/anneau 13 | |||
| 201Û 205 | Macro roue/anneau 14 | |||
| 206Û 210 | Macro roue/anneau 15 | |||
| 211Û 215 | Macro roue/anneau 16 | |||
| 216Û 220 | Macro roue/anneau 17 | |||
| 221Û 225 | Macro roue/anneau 18 | |||
| 226Û 230 | Macro roue/anneau 19 | |||
| 231Û 235 | Macro roue/anneau 20 | |||
| 236Û 240 | Macro roue/anneau 21 | |||
| 241Û 245 | Macro roue/anneau 22 | |||
| 246Û 250 | Macro roue/anneau 23 | |||
| 251Û 255 | Macro roue/anneau 24 | |||
| 52 | Velocidad automática | 000Û 255 | 0–100% (uniquement lors de l'utilisation du canal 51) | |
Valeurs DMX (Suite)
| 54CH (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 53 | Zoom | 000Ü 255 | 0–100% | |
| 000Ü 009 | Pas de fonction | |||
| 010Ü 014 | Noir général en pan/tilt (5 s pause) | |||
| 015Ü 019 | Pas de fonction | |||
| 020Ü 024 | Pas de fonction | |||
| 025Ü 029 | Pas de fonction | |||
| 030Ü 034 | Pas de fonction | |||
| 035Ü 039 | Pas de fonction | |||
| 040Ü 044 | Pas de fonction | |||
| 045Ü 049 | Pas de fonction | |||
| 050Ü 054 | Réinitialisation du balayage (5 s pause) | |||
| 055Ü 059 | Réinitialisation du basculement (5 s pause) | |||
| 060Ü 064 | Réinitialisation du zoom (5 s pause) | |||
| 065Ü 069 | Pas de fonction | |||
| 070Ü 074 | Réinitialisation totale (5 s pause) | |||
| 075Ü 079 | Pas de fonction | |||
| 080Ü 084 | Mouvement balayage/basculement inverse (5 s pause) | |||
| 085Ü 089 | Mouvement balayage inverse (5 s pause) | |||
| 090Ü 094 | Mouvement basculement inverse (5 s pause) | |||
| 095Ü 099 | Désactivation du mouvement balayage inverse (5 s pause) | |||
| 100Ü 104 | Désactivation du mouvement basculement inverse (5 s pause) | |||
| 105Ü 109 | Désactivation du mouvement balayage/basculement inverse (5 s pause) | |||
| 110Ü 114 | Pas de fonction | |||
| 115Ü 119 | Pas de fonction | |||
| 120Ü 124 | Ventilateur de l'economie (5 s pause) | |||
| 125Ü 129 | Ventilateur au maximum (5 s pause) | |||
| 130Ü 134 | Ventilateur auto-régulé (5 s pause) | |||
| 135Ü 139 | Courbe d'assombrissement rapide (5 s pause) | |||
| 140Ü 144 | Courbe d'assombrissement douce (5 s pause) | |||
| 145Ü 255 | Pas de fonction |
Valeurs DMX (Suite)
| 54CH MS | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 1 | Pan | 000Ü 255 | 0–100% | |
| 2 | Pan Précis | 000Ü 255 | Contrôle précis (16-bit) | |
| 3 | Tilt | 000Ü 255 | 0–100% | |
| 4 | Tilt Précis | 000Ü 255 | Contrôle précis (16-bit) | |
| 5 | Vitesse Pan/Tilt | 000Ü 255 | 0–100% | |
| 6 | Gradateur | 000Ü 255 | 0–100% | |
| 7 | Gradateur Fin | 000Ü 255 | Contrôle précis (16-bit) | |
| 8 Obturateur | 000Ü 019 | Fermé | ||
| 020Ü 024 | Ouvert | |||
| 025Ü 064 | Lent à rapide | |||
| 065Ü 069 | Ouvert | |||
| 070Ü 084 | Activation rapide/désactivation modulée | |||
| 085Ü 089 | Ouvert | |||
| 090Ü 104 | Désactivation modulée/activation rapide | |||
| 105Ü 109 | Ouvert | |||
| 110Ü 124 | Aléatoire | |||
| 125Ü 129 | Ouvert | |||
| 130Ü 144 | Activation rapide/désactivation modulée en mode aléatoire | |||
| 145Ü 149 | Ouvert | |||
| 150Ü 164 | Activation lente/désactivation rapide en mode aléatoire | |||
| 165Ü 169 | Ouvert | |||
| 170Ü 184 | Pulsation | |||
| 185Ü 189 | Ouvert | |||
| 190Ü 204 | Pulsation aléatoire | |||
| 205Ü 209 | Ouvert | |||
| 210Ü 224 | Activation/désactivation en fondu | |||
| 225Ü 229 | Ouvert | |||
| 230Ü 244 | Pulsation | |||
| 245Ü 255 | Ouvert | |||
Valeurs DMX (Suite)
| 54CH MS (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 000Ü 004 | Ouvert | |||
| 005Ü 009 | Couleur 1 | |||
| 010Ü 014 | Couleur 2 | |||
| 015Ü 019 | Couleur 3 | |||
| 020Ü 024 | Couleur 4 | |||
| 025Ü 029 | Couleur 5 | |||
| 030Ü 034 | Couleur 6 | |||
| 035Ü 039 | Couleur 7 | |||
| 040Ü 044 | Couleur 8 | |||
| 045Ü 049 | Couleur 9 | |||
| 050Ü 054 | Couleur 10 | |||
| 055Ü 059 | Couleur 11 | |||
| 060Ü 064 | Couleur 12 | |||
| 065Ü 069 | Couleur 13 | |||
| 070Ü 074 | Couleur 14 | |||
| 075Ü 079 | Couleur 15 | |||
| 080Ü 084 | Couleur 16 | |||
| 085Ü 089 | Couleur 17 | |||
| 090Ü 094 | Couleur 18 | |||
| 095Ü 099 | Couleur 19 | |||
| 100Ü 104 | Couleur 20 | |||
| 9 Couleur | 105Ü 109 | Couleur 21 | ||
| 110Ü 114 | Couleur 22 | |||
| 115Ü 119 | Couleur 23 | |||
| 120Ü 124 | Couleur 24 | |||
| 125Ü 129 | Couleur 25 | |||
| 130Ü 134 | Couleur 26 | |||
| 135Ü 139 | Couleur 27 | |||
| 140Ü 144 | Couleur 28 | |||
| 145Ü 149 | Couleur 29 | |||
| 150Ü 154 | Couleur 30 | |||
| 155Ü 159 | Couleur 31 | |||
| 160Ü 164 | Couleur 32 | |||
| 165Ü 169 | Couleur 33 | |||
| 170Ü 174 | Couleur 34 | |||
| 175Ü 179 | Ouvert | |||
| 180Ü 201 | Défilement horaire de couleur, rapide à lent | |||
| 202Ü 207 | Arrêt sur la couleur courante | |||
| 208Ü 229 | Défilement antihoraire de couleur, rapide à lent | |||
| 230Ü 234 | Ouvert | |||
| 235Ü 249 | Défilement de couleur | |||
| 250Ü 255 | Ouvert |
Valeurs DMX (Suite)
| 54CH MS (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 10 Sélection de zone | 000Ü 007 | Zone 1, 2, 3, 4, 5 | ||
| 008Ü 015 | Zone 2, 3, 4, 5 | |||
| 016Ü 023 | Zone 3, 4, 5 | |||
| 024Ü 031 | Zone 4, 5 | |||
| 032Ü 039 | Zone 5 | |||
| 040Ü 047 | Pas de fonction | |||
| 048Ü 055 | Zone 1 | |||
| 056Ü 063 | Zone 1, 2 | |||
| 064Ü 071 | Zone 1, 2, 3 | |||
| 072Ü 079 | Zone 1, 2, 3, 4 | |||
| 080Ü 087 | Zone 1, 2, 3, 4, 5 | |||
| 088Ü 095 | Zone 1 | |||
| 096Ü 103 | Zone 2 | |||
| 104Ü 111 | Zone 3 | |||
| 112Ü 119 | Zone 4 | |||
| 120Ü 127 | Zone 5 | |||
| 128Ü 135 | Zone 1, 2 | |||
| 136Ü 143 | Zone 2, 3 | |||
| 144Ü 151 | Zone 3, 4 | |||
| 152Ü 159 | Zone 4, 5 | |||
| 160Ü 167 | Zone 1, 5 | |||
| 168Ü 175 | Zone 1, 2, 3 | |||
| 176Ü 183 | Zone 2, 3, 4 | |||
| 184Ü 191 | Zone 3, 4, 5 | |||
| 192Ü 199 | Zone 1, 4, 5 | |||
| 200Ü 207 | Zone 1, 2, 5 | |||
| 208Ü 215 | Zone 1, 2, 3, 4 | |||
| 216Ü 223 | Zone 2, 3, 4, 5 | |||
| 224Ü 231 | Zone 1, 3, 4, 5 | |||
| 232Ü 239 | Zone 1, 2, 4, 5 | |||
| 240Ü 247 | Zone 1, 2, 3, 5 | |||
| 250Ü 255 | Zone 1, 2, 3, 4, 5 | |||
Valeurs DMX (Suite)
| 54CH MS (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 000Û 015 | Pas de fonction | |||
| 016Û 020 | Macro anneau 1 | |||
| 021Û 025 | Macro anneau 2 | |||
| 026Û 030 | Macro anneau 3 | |||
| 031Û 035 | Macro anneau 4 | |||
| 036Û 040 | Macro anneau 5 | |||
| 041Û 045 | Macro anneau 6 | |||
| 046Û 050 | Macro anneau 7 | |||
| 051Û 055 | Macro anneau 8 | |||
| 056Û 060 | Macro anneau 9 | |||
| 061Û 065 | Macro anneau 10 | |||
| 066Û 070 | Macro anneau 11 | |||
| 071Û 075 | Macro anneau 12 | |||
| 076Û 080 | Macro anneau 13 | |||
| 081Û 085 | Macro anneau 14 | |||
| 086Û 090 | Macro anneau 15 | |||
| 091Û 095 | Macro anneau 16 | |||
| 096Û 100 | Macro anneau 17 | |||
| 101Û 105 | Macro anneau 18 | |||
| 106Û 110 | Macro anneau 19 | |||
| 111Û 115 | Macro anneau 20 | |||
| 116Û 120 | Macro anneau 21 | |||
| 121Û 125 | Macro anneau 22 | |||
| 126Û 130 | Macro anneau 23 | |||
| 131Û 135 | Macro anneau 24 | |||
| 136Û 140 | Macro roue/anneau 1 | |||
| 141Û 145 | Macro roue/anneau 2 | |||
| 146Û 150 | Macro roue/anneau 3 | |||
| 151Û 155 | Macro roue/anneau 4 | |||
| 156Û 160 | Macro roue/anneau 5 | |||
| 161Û 165 | Macro roue/anneau 6 | |||
| 166Û 170 | Macro roue/anneau 7 | |||
| 171Û 175 | Macro roue/anneau 8 | |||
| 176Û 180 | Macro roue/anneau 9 | |||
| 181Û 185 | Macro roue/anneau 10 | |||
| 186Û 190 | Macro roue/anneau 11 | |||
| 191Û 195 | Macro roue/anneau 12 | |||
| 196Û 200 | Macro roue/anneau 13 | |||
| 201Û 205 | Macro roue/anneau 14 | |||
| 206Û 210 | Macro roue/anneau 15 | |||
| 211Û 215 | Macro roue/anneau 16 | |||
| 216Û 220 | Macro roue/anneau 17 | |||
| 221Û 225 | Macro roue/anneau 18 | |||
| 226Û 230 | Macro roue/anneau 19 | |||
| 231Û 235 | Macro roue/anneau 20 | |||
| 236Û 240 | Macro roue/anneau 21 | |||
| 241Û 245 | Macro roue/anneau 22 | |||
| 246Û 250 | Macro roue/anneau 23 | |||
| 251Û 255 | Macro roue/anneau 24 | |||
| 12 | Velocidad automática | 000Û 255 | 0–100% (uniquement lors de l'utilisation du canal 11) |
Valeurs DMX (Suite)
| 54CH MS (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 13 | Zoom | 000Ü 255 | 0–100% | |
| 14 Commande | 000Ü 009 | Pas de fonction | ||
| 010Ü 014 | Noir général en pan/tilt (5 s pause) | |||
| 015Ü 019 | Pas de fonction | |||
| 020Ü 024 | Pas de fonction | |||
| 025Ü 029 | Pas de fonction | |||
| 030Ü 034 | Pas de fonction | |||
| 035Ü 039 | Pas de fonction | |||
| 040Ü 044 | Pas de fonction | |||
| 045Ü 049 | Pas de fonction | |||
| 050Ü 054 | Réinitialisation du balayage (5 s pause) | |||
| 055Ü 059 | Réinitialisation du basculement (5 s pause) | |||
| 060Ü 064 | Réinitialisation du zoom (5 s pause) | |||
| 065Ü 069 | Pas de fonction | |||
| 070Ü 074 | Réinitialisation totale (5 s pause) | |||
| 075Ü 079 | Pas de fonction | |||
| 080Ü 084 | Mouvement balayage/basculement inverse (5 s pause) | |||
| 085Ü 089 | Mouvement balayage inverse (5 s pause) | |||
| 090Ü 094 | Mouvement basculement inverse (5 s pause) | |||
| 095Ü 099 | Désactivation du mouvement balayage inverse (5 s pause) | |||
| 100Ü 104 | Désactivation du mouvement basculement inverse (5 s pause) | |||
| 105Ü 109 | Désactivation du mouvement balayage/basculement inverse (5 s pause) | |||
| 110Ü 114 | Pas de fonction | |||
| 115Ü 119 | Pas de fonction | |||
| 120Ü 124 | Ventilateur de l'economie (5 s pause) | |||
| 125Ü 129 | Ventilateur au maximum (5 s pause) | |||
| 130Ü 134 | Ventilateur auto-régulé (5 s pause) | |||
| 135Ü 139 | Courbe d'assombrissement rapide (5 s pause) | |||
| 140Ü 144 | Courbe d'assombrissement douce (5 s pause) | |||
| 145Ü 255 | Pas de fonction | |||
| 15 | Rouge 1 | 000Ü 255 | 0–100% | |
| 16 | Rouge fin 1 | 000Ü 255 | Contrôle précis (16-bit) | |
| 17 | Vert 1 | 000Ü 255 | 0–100% | |
| 18 | Vert fin 1 | 000Ü 255 | Contrôle précis (16-bit) | |
| 19 | Bleu 1 | 000Ü 255 | 0–100% | |
| 20 | Bleu fin 1 | 000Ü 255 | Contrôle précis (16-bit) | |
| 21 | Blanc 1 | 000Ü 255 | 0–100% | |
| 22 | Blanc fin 1 | 000Ü 255 | Contrôle précis (16-bit) | |
| 23 | Rouge 2 | 000Ü 255 | 0–100% | |
| 24 | Rouge fin 2 | 000Ü 255 | Contrôle précis (16-bit) | |
Valeurs DMX (Suite)
| 54CH MS (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 25 | Vert 2 | 000Ü 255 | 0–100% | |
| 26 | Vert fin 2 | 000Ü 255 | Contrôle précis (16-bit) | |
| 27 | Bleu 2 | 000Ü 255 | 0–100% | |
| 28 | Bleu fin 2 | 000Ü 255 | Contrôle précis (16-bit) | |
| 29 | Blanc 2 | 000Ü 255 | 0–100% | |
| 30 | Blanc fin 2 | 000Ü 255 | Contrôle précis (16-bit) | |
| 31 | Rouge 3 | 000Ü 255 | 0–100% | |
| 32 | Rouge fin 3 | 000Ü 255 | Contrôle précis (16-bit) | |
| 33 | Vert 3 | 000Ü 255 | 0–100% | |
| 34 | Vert fin 3 | 000Ü 255 | Contrôle précis (16-bit) | |
| 35 | Bleu 3 | 000Ü 255 | 0–100% | |
| 36 | Bleu fin 3 | 000Ü 255 | Contrôle précis (16-bit) | |
| 37 | Blanc 3 | 000Ü 255 | 0–100% | |
| 38 | Blanc fin 3 | 000Ü 255 | Contrôle précis (16-bit) | |
| 39 | Rouge 4 | 000Ü 255 | 0–100% | |
| 40 | Rouge fin 4 | 000Ü 255 | Contrôle précis (16-bit) | |
| 41 | Vert 4 | 000Ü 255 | 0–100% | |
| 42 | Vert fin 4 | 000Ü 255 | Contrôle précis (16-bit) | |
| 43 | Bleu 4 | 000Ü 255 | 0–100% | |
| 44 | Bleu fin 4 | 000Ü 255 | Contrôle précis (16-bit) | |
| 45 | Blanc 4 | 000Ü 255 | 0–100% | |
| 46 | Blanc fin 4 | 000Ü 255 | Contrôle précis (16-bit) | |
| 47 | Rouge 5 | 000Ü 255 | 0–100% | |
| 48 | Rouge fin 5 | 000Ü 255 | Contrôle précis (16-bit) | |
| 49 | Vert 5 | 000Ü 255 | 0–100% | |
| 50 | Vert fin 5 | 000Ü 255 | Contrôle précis (16-bit) | |
| 51 | Bleu 5 | 000Ü 255 | 0–100% | |
| 52 | Bleu fin 5 | 000Ü 255 | Contrôle précis (16-bit) | |
| 53 | Blanc 5 | 000Ü 255 | 0–100% | |
| 54 | Blanc fin 5 | 000Ü 255 | Contrôle précis (16-bit) |
Valeurs DMX (Suite)
| 33CH | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 1 | Pan | 000Ü 255 | 0–100% | |
| 2 | Pan Précis | 000Ü 255 | Contrôle précis (16-bit) | |
| 3 | Tilt | 000Ü 255 | 0–100% | |
| 4 | Tilt Précis | 000Ü 255 | Contrôle précis (16-bit) | |
| 5 | Vitesse Pan/Tilt | 000Ü 255 | 0–100% | |
| 6 | Gradateur | 000Ü 255 | 0–100% | |
| 7 | Obturateur | 000Ü 019 | Fermé | |
| 020Ü 024 | Ouvert | |||
| 025Ü 064 | Lent à rapide | |||
| 065Ü 069 | Ouvert | |||
| 070Ü 084 | Activation rapide/désactivation modulée | |||
| 085Ü 089 | Ouvert | |||
| 090Ü 104 | Désactivation modulée/activation rapide | |||
| 105Ü 109 | Ouvert | |||
| 110Ü 124 | Aléatoire | |||
| 125Ü 129 | Ouvert | |||
| 130Ü 144 | Activation rapide/désactivation modulée en mode aléatoire | |||
| 145Ü 149 | Ouvert | |||
| 150Ü 164 | Activation lente/désactivation rapide en mode aléatoire | |||
| 165Ü 169 | Ouvert | |||
| 170Ü 184 | Pulsation | |||
| 185Ü 189 | Ouvert | |||
| 190Ü 204 | Pulsation aléatoire | |||
| 205Ü 209 | Ouvert | |||
| 210Ü 224 | Activation/désactivation en fondu | |||
| 225Ü 229 | Ouvert | |||
| 230Ü 244 | Pulsation | |||
| 245Ü 255 | Ouvert | |||
| 8 | Rouge 1 | 000Ü 255 | 0–100% | |
| 9 | Vert 1 | 000Ü 255 | 0–100% | |
| 10 | Bleu 1 | 000Ü 255 | 0–100% | |
| 11 | Blanc 1 | 000Ü 255 | 0–100% | |
| 12 | Rouge 2 | 000Ü 255 | 0–100% |
Valeurs DMX (Suite)
| 33CH (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 13 | Vert 2 | 000Ü 255 | 0–100% | |
| 14 | Bleu 2 | 000Ü 255 | 0–100% | |
| 15 | Blanc 2 | 000Ü 255 | 0–100% | |
| 16 | Rouge 3 | 000Ü 255 | 0–100% | |
| 17 | Vert 3 | 000Ü 255 | 0–100% | |
| 18 | Bleu 3 | 000Ü 255 | 0–100% | |
| 19 | Blanc 3 | 000Ü 255 | 0–100% | |
| 20 | Rouge 4 | 000Ü 255 | 0–100% | |
| 21 | Vert 4 | 000Ü 255 | 0–100% | |
| 22 | Bleu 4 | 000Ü 255 | 0–100% | |
| 23 | Blanc 4 | 000Ü 255 | 0–100% | |
| 24 | Rouge 5 | 000Ü 255 | 0–100% | |
| 25 | Vert 5 | 000Ü 255 | 0–100% | |
| 26 | Bleu 5 | 000Ü 255 | 0–100% | |
| 27 | Blanc 5 | 000Ü 255 | 0–100% |
Valeurs DMX (Suite)
| 33CH (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 000Ü 004 | Ouvert | |||
| 005Ü 009 | Couleur 1 | |||
| 010Ü 014 | Couleur 2 | |||
| 015Ü 019 | Couleur 3 | |||
| 020Ü 024 | Couleur 4 | |||
| 025Ü 029 | Couleur 5 | |||
| 030Ü 034 | Couleur 6 | |||
| 035Ü 039 | Couleur 7 | |||
| 040Ü 044 | Couleur 8 | |||
| 045Ü 049 | Couleur 9 | |||
| 050Ü 054 | Couleur 10 | |||
| 055Ü 059 | Couleur 11 | |||
| 060Ü 064 | Couleur 12 | |||
| 065Ü 069 | Couleur 13 | |||
| 070Ü 074 | Couleur 14 | |||
| 075Ü 079 | Couleur 15 | |||
| 080Ü 084 | Couleur 16 | |||
| 085Ü 089 | Couleur 17 | |||
| 090Ü 094 | Couleur 18 | |||
| 095Ü 099 | Couleur 19 | |||
| 100Ü 104 | Couleur 20 | |||
| 28 Couleur | 105Ü 109 | Couleur 21 | ||
| 110Ü 114 | Couleur 22 | |||
| 115Ü 119 | Couleur 23 | |||
| 120Ü 124 | Couleur 24 | |||
| 125Ü 129 | Couleur 25 | |||
| 130Ü 134 | Couleur 26 | |||
| 135Ü 139 | Couleur 27 | |||
| 140Ü 144 | Couleur 28 | |||
| 145Ü 149 | Couleur 29 | |||
| 150Ü 154 | Couleur 30 | |||
| 155Ü 159 | Couleur 31 | |||
| 160Ü 164 | Couleur 32 | |||
| 165Ü 169 | Couleur 33 | |||
| 170Ü 174 | Couleur 34 | |||
| 175Ü 179 | Ouvert | |||
| 180Ü 201 | Défilement horaire de couleur, rapide à lent | |||
| 202Ü 207 | Arrêt sur la couleur courante | |||
| 208Ü 229 | Défilement antihoraire de couleur, rapide à lent | |||
| 230Ü 234 | Ouvert | |||
| 235Ü 249 | Défilement de couleur | |||
| 250Ü 255 | Ouvert |
Valeurs DMX (Suite)
| 33CH (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 29 Sélection de zone | 000Û 007 | Zone 1, 2, 3, 4, 5 | ||
| 008Û 015 | Zone 2, 3, 4, 5 | |||
| 016Û 023 | Zone 3, 4, 5 | |||
| 024Û 031 | Zone 4, 5 | |||
| 032Û 039 | Zone 5 | |||
| 040Û 047 | Pas de fonction | |||
| 048Û 055 | Zone 1 | |||
| 056Û 063 | Zone 1, 2 | |||
| 064Û 071 | Zone 1, 2, 3 | |||
| 072Û 079 | Zone 1, 2, 3, 4 | |||
| 080Û 087 | Zone 1, 2, 3, 4, 5 | |||
| 088Û 095 | Zone 1 | |||
| 096Û 103 | Zone 2 | |||
| 104Û 111 | Zone 3 | |||
| 112Û 119 | Zone 4 | |||
| 120Û 127 | Zone 5 | |||
| 128Û 135 | Zone 1, 2 | |||
| 136Û 143 | Zone 2, 3 | |||
| 144Û 151 | Zone 3, 4 | |||
| 152Û 159 | Zone 4, 5 | |||
| 160Û 167 | Zone 1, 5 | |||
| 168Û 175 | Zone 1, 2, 3 | |||
| 176Û 183 | Zone 2, 3, 4 | |||
| 184Û 191 | Zone 3, 4, 5 | |||
| 192Û 199 | Zone 1, 4, 5 | |||
| 200Û 207 | Zone 1, 2, 5 | |||
| 208Û 215 | Zone 1, 2, 3, 4 | |||
| 216Û 223 | Zone 2, 3, 4, 5 | |||
| 224Û 231 | Zone 1, 3, 4, 5 | |||
| 232Û 239 | Zone 1, 2, 4, 5 | |||
| 240Û 247 | Zone 1, 2, 3, 5 | |||
| 250Û 255 | Zone 1, 2, 3, 4, 5 | |||
Valeurs DMX (Suite)
| 33CH (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 000Û 015 | Pas de fonction | |||
| 016Û 020 | Macro anneau 1 | |||
| 021Û 025 | Macro anneau 2 | |||
| 026Û 030 | Macro anneau 3 | |||
| 031Û 035 | Macro anneau 4 | |||
| 036Û 040 | Macro anneau 5 | |||
| 041Û 045 | Macro anneau 6 | |||
| 046Û 050 | Macro anneau 7 | |||
| 051Û 055 | Macro anneau 8 | |||
| 056Û 060 | Macro anneau 9 | |||
| 061Û 065 | Macro anneau 10 | |||
| 066Û 070 | Macro anneau 11 | |||
| 071Û 075 | Macro anneau 12 | |||
| 076Û 080 | Macro anneau 13 | |||
| 081Û 085 | Macro anneau 14 | |||
| 086Û 090 | Macro anneau 15 | |||
| 091Û 095 | Macro anneau 16 | |||
| 096Û 100 | Macro anneau 17 | |||
| 101Û 105 | Macro anneau 18 | |||
| 106Û 110 | Macro anneau 19 | |||
| 111Û 115 | Macro anneau 20 | |||
| 116Û 120 | Macro anneau 21 | |||
| 121Û 125 | Macro anneau 22 | |||
| 126Û 130 | Macro anneau 23 | |||
| 30 Programas | 131Û 135 | Macro anneau 24 | ||
| 136Û 140 | Macro roue/anneau 1 | |||
| 141Û 145 | Macro roue/anneau 2 | |||
| 146Û 150 | Macro roue/anneau 3 | |||
| 151Û 155 | Macro roue/anneau 4 | |||
| 156Û 160 | Macro roue/anneau 5 | |||
| 161Û 165 | Macro roue/anneau 6 | |||
| 166Û 170 | Macro roue/anneau 7 | |||
| 171Û 175 | Macro roue/anneau 8 | |||
| 176Û 180 | Macro roue/anneau 9 | |||
| 181Û 185 | Macro roue/anneau 10 | |||
| 186Û 190 | Macro roue/anneau 11 | |||
| 191Û 195 | Macro roue/anneau 12 | |||
| 196Û 200 | Macro roue/anneau 13 | |||
| 201Û 205 | Macro roue/anneau 14 | |||
| 206Û 210 | Macro roue/anneau 15 | |||
| 211Û 215 | Macro roue/anneau 16 | |||
| 216Û 220 | Macro roue/anneau 17 | |||
| 221Û 225 | Macro roue/anneau 18 | |||
| 226Û 230 | Macro roue/anneau 19 | |||
| 231Û 235 | Macro roue/anneau 20 | |||
| 236Û 240 | Macro roue/anneau 21 | |||
| 241Û 245 | Macro roue/anneau 22 | |||
| 246Û 250 | Macro roue/anneau 23 | |||
| 251Û 255 | Macro roue/anneau 24 | |||
| 31 | Velocidad automática | 000Û 255 | 0–100% (uniquement lors de l'utilisation du canal 30) | |
Valeurs DMX (Suite)
| 33CH (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 32 | Zoom | 000Ü 255 | 0–100% | |
| 000Ü 009 | Pas de fonction | |||
| 010Ü 014 | Noir général en pan/tilt (5 s pause) | |||
| 015Ü 019 | Pas de fonction | |||
| 020Ü 024 | Pas de fonction | |||
| 025Ü 029 | Pas de fonction | |||
| 030Ü 034 | Pas de fonction | |||
| 035Ü 039 | Pas de fonction | |||
| 040Ü 044 | Pas de fonction | |||
| 045Ü 049 | Pas de fonction | |||
| 050Ü 054 | Réinitialisation du balayage (5 s pause) | |||
| 055Ü 059 | Réinitialisation du basculement (5 s pause) | |||
| 060Ü 064 | Réinitialisation du zoom (5 s pause) | |||
| 065Ü 069 | Pas de fonction | |||
| 070Ü 074 | Réinitialisation totale (5 s pause) | |||
| 075Ü 079 | Pas de fonction | |||
| 080Ü 084 | Mouvement balayage/basculement inverse (5 s pause) | |||
| 33 Commande | 085Ü 089 | Mouvement balayage inverse (5 s pause) | ||
| 090Ü 094 | Mouvement basculement inverse (5 s pause) | |||
| 095Ü 099 | Désactivation du mouvement balayage inverse (5 s pause) | |||
| 100Ü 104 | Désactivation du mouvement basculement inverse (5 s pause) | |||
| 105Ü 109 | Désactivation du mouvement balayage/basculement inverse (5 s pause) | |||
| 110Ü 114 | Pas de fonction | |||
| 115Ü 119 | Pas de fonction | |||
| 120Ü 124 | Ventilateur de l'economie (5 s pause) | |||
| 125Ü 129 | Ventilateur au maximum (5 s pause) | |||
| 130Ü 134 | Ventilateur auto-régulé (5 s pause) | |||
| 135Ü 139 | Courbe d'assombrissement rapide (5 s pause) | |||
| 140Ü 144 | Courbe d'assombrissement douce (5 s pause) | |||
| 145Ü 255 | Pas de fonction | |||
Valeurs DMX (Suite)
| 33CH MS | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 1 | Pan | 000Ü 255 | 0–100% | |
| 2 | Pan Précis | 000Ü 255 | Contrôle précis (16-bit) | |
| 3 | Tilt | 000Ü 255 | 0–100% | |
| 4 | Tilt Précis | 000Ü 255 | Contrôle précis (16-bit) | |
| 5 | Vitesse Pan/Tilt | 000Ü 255 | 0–100% | |
| 6 | Gradateur | 000Ü 255 | 0–100% | |
| 7 | Obturateur | 000Ü 019 | Fermé | |
| 020Ü 024 | Ouvert | |||
| 025Ü 064 | Lent à rapide | |||
| 065Ü 069 | Ouvert | |||
| 070Ü 084 | Activation rapide/désactivation modulée | |||
| 085Ü 089 | Ouvert | |||
| 090Ü 104 | Désactivation modulée/activation rapide | |||
| 105Ü 109 | Ouvert | |||
| 110Ü 124 | Aléatoire | |||
| 125Ü 129 | Ouvert | |||
| 130Ü 144 | Activation rapide/désactivation modulée en mode aléatoire | |||
| 145Ü 149 | Ouvert | |||
| 150Ü 164 | Activation lente/désactivation rapide en mode aléatoire | |||
| 165Ü 169 | Ouvert | |||
| 170Ü 184 | Pulsation | |||
| 185Ü 189 | Ouvert | |||
| 190Ü 204 | Pulsation aléatoire | |||
| 205Ü 209 | Ouvert | |||
| 210Ü 224 | Activation/désactivation en fondu | |||
| 225Ü 229 | Ouvert | |||
| 230Ü 244 | Pulsation | |||
| 245Ü 255 | Ouvert |
Valeurs DMX (Suite)
| 33CH MS (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 000Ü 004 | Ouvert | |||
| 005Ü 009 | Couleur 1 | |||
| 010Ü 014 | Couleur 2 | |||
| 015Ü 019 | Couleur 3 | |||
| 020Ü 024 | Couleur 4 | |||
| 025Ü 029 | Couleur 5 | |||
| 030Ü 034 | Couleur 6 | |||
| 035Ü 039 | Couleur 7 | |||
| 040Ü 044 | Couleur 8 | |||
| 045Ü 049 | Couleur 9 | |||
| 050Ü 054 | Couleur 10 | |||
| 055Ü 059 | Couleur 11 | |||
| 060Ü 064 | Couleur 12 | |||
| 065Ü 069 | Couleur 13 | |||
| 070Ü 074 | Couleur 14 | |||
| 075Ü 079 | Couleur 15 | |||
| 080Ü 084 | Couleur 16 | |||
| 085Ü 089 | Couleur 17 | |||
| 090Ü 094 | Couleur 18 | |||
| 095Ü 099 | Couleur 19 | |||
| 100Ü 104 | Couleur 20 | |||
| 8 Couleur | 105Ü 109 | Couleur 21 | ||
| 110Ü 114 | Couleur 22 | |||
| 115Ü 119 | Couleur 23 | |||
| 120Ü 124 | Couleur 24 | |||
| 125Ü 129 | Couleur 25 | |||
| 130Ü 134 | Couleur 26 | |||
| 135Ü 139 | Couleur 27 | |||
| 140Ü 144 | Couleur 28 | |||
| 145Ü 149 | Couleur 29 | |||
| 150Ü 154 | Couleur 30 | |||
| 155Ü 159 | Couleur 31 | |||
| 160Ü 164 | Couleur 32 | |||
| 165Ü 169 | Couleur 33 | |||
| 170Ü 174 | Couleur 34 | |||
| 175Ü 179 | Ouvert | |||
| 180Ü 201 | Défilement horaire de couleur, rapide à lent | |||
| 202Ü 207 | Arrêt sur la couleur courante | |||
| 208Ü 229 | Défilement antihoraire de couleur, rapide à lent | |||
| 230Ü 234 | Ouvert | |||
| 235Ü 249 | Défilement de couleur | |||
| 250Ü 255 | Ouvert |
Valeurs DMX (Suite)
| 33CH MS (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 9 Sélection de zone | 000Ü 007 | Zone 1, 2, 3, 4, 5 | ||
| 008Ü 015 | Zone 2, 3, 4, 5 | |||
| 016Ü 023 | Zone 3, 4, 5 | |||
| 024Ü 031 | Zone 4, 5 | |||
| 032Ü 039 | Zone 5 | |||
| 040Ü 047 | Pas de fonction | |||
| 048Ü 055 | Zone 1 | |||
| 056Ü 063 | Zone 1, 2 | |||
| 064Ü 071 | Zone 1, 2, 3 | |||
| 072Ü 079 | Zone 1, 2, 3, 4 | |||
| 080Ü 087 | Zone 1, 2, 3, 4, 5 | |||
| 088Ü 095 | Zone 1 | |||
| 096Ü 103 | Zone 2 | |||
| 104Ü 111 | Zone 3 | |||
| 112Ü 119 | Zone 4 | |||
| 120Ü 127 | Zone 5 | |||
| 128Ü 135 | Zone 1, 2 | |||
| 136Ü 143 | Zone 2, 3 | |||
| 144Ü 151 | Zone 3, 4 | |||
| 152Ü 159 | Zone 4, 5 | |||
| 160Ü 167 | Zone 1, 5 | |||
| 168Ü 175 | Zone 1, 2, 3 | |||
| 176Ü 183 | Zone 2, 3, 4 | |||
| 184Ü 191 | Zone 3, 4, 5 | |||
| 192Ü 199 | Zone 1, 4, 5 | |||
| 200Ü 207 | Zone 1, 2, 5 | |||
| 208Ü 215 | Zone 1, 2, 3, 4 | |||
| 216Ü 223 | Zone 2, 3, 4, 5 | |||
| 224Ü 231 | Zone 1, 3, 4, 5 | |||
| 232Ü 239 | Zone 1, 2, 4, 5 | |||
| 240Ü 247 | Zone 1, 2, 3, 5 | |||
| 250Ü 255 | Zone 1, 2, 3, 4, 5 | |||
Valeurs DMX (Suite)
| 33CH MS (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 000Ü 015 | Pas de fonction | |||
| 016Ü 020 | Macro anneau 1 | |||
| 021Ü 025 | Macro anneau 2 | |||
| 026Ü 030 | Macro anneau 3 | |||
| 031Ü 035 | Macro anneau 4 | |||
| 036Ü 040 | Macro anneau 5 | |||
| 041Ü 045 | Macro anneau 6 | |||
| 046Ü 050 | Macro anneau 7 | |||
| 051Ü 055 | Macro anneau 8 | |||
| 056Ü 060 | Macro anneau 9 | |||
| 061Ü 065 | Macro anneau 10 | |||
| 066Ü 070 | Macro anneau 11 | |||
| 071Ü 075 | Macro anneau 12 | |||
| 076Ü 080 | Macro anneau 13 | |||
| 081Ü 085 | Macro anneau 14 | |||
| 086Ü 090 | Macro anneau 15 | |||
| 091Ü 095 | Macro anneau 16 | |||
| 096Ü 100 | Macro anneau 17 | |||
| 101Ü 105 | Macro anneau 18 | |||
| 106Ü 110 | Macro anneau 19 | |||
| 111Ü 115 | Macro anneau 20 | |||
| 116Ü 120 | Macro anneau 21 | |||
| 121Ü 125 | Macro anneau 22 | |||
| 126Ü 130 | Macro anneau 23 | |||
| 131Ü 135 | Macro anneau 24 | |||
| 136Ü 140 | Macro roue/anneau 1 | |||
| 141Ü 145 | Macro roue/anneau 2 | |||
| 146Ü 150 | Macro roue/anneau 3 | |||
| 151Ü 155 | Macro roue/anneau 4 | |||
| 156Ü 160 | Macro roue/anneau 5 | |||
| 161Ü 165 | Macro roue/anneau 6 | |||
| 166Ü 170 | Macro roue/anneau 7 | |||
| 171Ü 175 | Macro roue/anneau 8 | |||
| 176Ü 180 | Macro roue/anneau 9 | |||
| 181Ü 185 | Macro roue/anneau 10 | |||
| 186Ü 190 | Macro roue/anneau 11 | |||
| 191Ü 195 | Macro roue/anneau 12 | |||
| 196Ü 200 | Macro roue/anneau 13 | |||
| 201Ü 205 | Macro roue/anneau 14 | |||
| 206Ü 210 | Macro roue/anneau 15 | |||
| 211Ü 215 | Macro roue/anneau 16 | |||
| 216Ü 220 | Macro roue/anneau 17 | |||
| 221Ü 225 | Macro roue/anneau 18 | |||
| 226Ü 230 | Macro roue/anneau 19 | |||
| 231Ü 235 | Macro roue/anneau 20 | |||
| 236Ü 240 | Macro roue/anneau 21 | |||
| 241Ü 245 | Macro roue/anneau 22 | |||
| 246Ü 250 | Macro roue/anneau 23 | |||
| 251Ü 255 | Macro roue/anneau 24 | |||
| 11 | Velocidad automática | 000Ü 255 | 0–100% (uniquement lors de l'utilisation du canal 10) |
Valeurs DMX (Suite)
| 33CH MS (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 12 | Zoom | 000Ü 255 | 0–100% | |
| 000Ü 009 | Pas de fonction | |||
| 010Ü 014 | Noir général en pan/tilt (5 s pause) | |||
| 015Ü 019 | Pas de fonction | |||
| 020Ü 024 | Pas de fonction | |||
| 025Ü 029 | Pas de fonction | |||
| 030Ü 034 | Pas de fonction | |||
| 035Ü 039 | Pas de fonction | |||
| 040Ü 044 | Pas de fonction | |||
| 045Ü 049 | Pas de fonction | |||
| 050Ü 054 | Réinitialisation du balayage (5 s pause) | |||
| 055Ü 059 | Réinitialisation du basculement (5 s pause) | |||
| 060Ü 064 | Réinitialisation du zoom (5 s pause) | |||
| 065Ü 069 | Pas de fonction | |||
| 070Ü 074 | Réinitialisation totale (5 s pause) | |||
| 075Ü 079 | Pas de fonction | |||
| 080Ü 084 | Mouvement balayage/basculement inverse (5 s pause) | |||
| 13 Commande | 085Ü 089 | Mouvement balayage inverse (5 s pause) | ||
| 090Ü 094 | Mouvement basculement inverse (5 s pause) | |||
| 095Ü 099 | Désactivation du mouvement balayage inverse (5 s pause) | |||
| 100Ü 104 | Désactivation du mouvement basculement inverse (5 s pause) | |||
| 105Ü 109 | Désactivation du mouvement balayage/basculement inverse (5 s pause) | |||
| 110Ü 114 | Pas de fonction | |||
| 115Ü 119 | Pas de fonction | |||
| 120Ü 124 | Ventilateur de l'economie (5 s pause) | |||
| 125Ü 129 | Ventilateur au maximum (5 s pause) | |||
| 130Ü 134 | Ventilateur auto-régulé (5 s pause) | |||
| 135Ü 139 | Courbe d'assombrissement rapide (5 s pause) | |||
| 140Ü 144 | Courbe d'assombrissement douce (5 s pause) | |||
| 145Ü 255 | Pas de fonction | |||
Valeurs DMX (Suite)
| 33CH MS (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 14 | Rouge 1 | 000Ü 255 | 0–100% | |
| 15 | Vert 1 | 000Ü 255 | 0–100% | |
| 16 | Bleu 1 | 000Ü 255 | 0–100% | |
| 17 | Blanc 1 | 000Ü 255 | 0–100% | |
| 18 | Rouge 2 | 000Ü 255 | 0–100% | |
| 19 | Vert 2 | 000Ü 255 | 0–100% | |
| 20 | Bleu 2 | 000Ü 255 | 0–100% | |
| 21 | Blanc 2 | 000Ü 255 | 0–100% | |
| 22 | Rouge 3 | 000Ü 255 | 0–100% | |
| 23 | Vert 3 | 000Ü 255 | 0–100% | |
| 24 | Bleu 3 | 000Ü 255 | 0–100% | |
| 25 | Blanc 3 | 000Ü 255 | 0–100% | |
| 26 | Rouge 4 | 000Ü 255 | 0–100% | |
| 27 | Vert 4 | 000Ü 255 | 0–100% | |
| 28 | Bleu 4 | 000Ü 255 | 0–100% | |
| 29 | Blanc 4 | 000Ü 255 | 0–100% | |
| 30 | Rouge 5 | 000Ü 255 | 0–100% | |
| 31 | Vert 5 | 000Ü 255 | 0–100% | |
| 32 | Bleu 5 | 000Ü 255 | 0–100% | |
| 33 | Blanc 5 | 000Ü 255 | 0–100% |
Valeurs DMX (Suite)
| 22CH | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 1 | Pan | 000Ü 255 | 0–100% | |
| 2 | Pan Précis | 000Ü 255 | Contrôle précis (16-bit) | |
| 3 | Tilt | 000Ü 255 | 0–100% | |
| 4 | Tilt Précis | 000Ü 255 | Contrôle précis (16-bit) | |
| 5 | Vitesse Pan/Tilt | 000Ü 255 | 0–100% | |
| 6 | Gradateur | 000Ü 255 | 0–100% | |
| 7 | Gradateur Fin | 000Ü 255 | Contrôle précis (16-bit) | |
| 8 | Obturateur | 000Ü 019 | Fermé | |
| 020Ü 024 | Ouvert | |||
| 025Ü 064 | Lent à rapide | |||
| 065Ü 069 | Ouvert | |||
| 070Ü 084 | Activation rapide/désactivation modulée | |||
| 085Ü 089 | Ouvert | |||
| 090Ü 104 | Désactivation modulée/activation rapide | |||
| 105Ü 109 | Ouvert | |||
| 110Ü 124 | Aléatoire | |||
| 125Ü 129 | Ouvert | |||
| 130Ü 144 | Activation rapide/désactivation modulée en mode aléatoire | |||
| 145Ü 149 | Ouvert | |||
| 150Ü 164 | Activation lente/désactivation rapide en mode aléatoire | |||
| 165Ü 169 | Ouvert | |||
| 170Ü 184 | Pulsation | |||
| 185Ü 189 | Ouvert | |||
| 190Ü 204 | Pulsation aléatoire | |||
| 205Ü 209 | Ouvert | |||
| 210Ü 224 | Activation/désactivation en fondu | |||
| 225Ü 229 | Ouvert | |||
| 230Ü 244 | Pulsation | |||
| 245Ü 255 | Ouvert | |||
| 9 | Rouge | 000Ü 255 | 0–100% | |
| 10 | Rouge fin | 000Ü 255 | Contrôle précis (16-bit) | |
| 11 | Vert | 000Ü 255 | 0–100% | |
| 12 | Vert fin | 000Ü 255 | Contrôle précis (16-bit) | |
| 13 | Bleu | 000Ü 255 | 0–100% | |
| 14 | Bleu fin | 000Ü 255 | Contrôle précis (16-bit) | |
| 15 | Blanc | 000Ü 255 | 0–100% | |
| 16 | Blanc fin | 000Ü 255 | Contrôle précis (16-bit) |
Valeurs DMX (Suite)
| 22CH (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 17 Couleur | 000Û 004 | Ouvert | ||
| 005Û 009 | Couleur 1 | |||
| 010Û 014 | Couleur 2 | |||
| 015Û 019 | Couleur 3 | |||
| 020Û 024 | Couleur 4 | |||
| 025Û 029 | Couleur 5 | |||
| 030Û 034 | Couleur 6 | |||
| 035Û 039 | Couleur 7 | |||
| 040Û 044 | Couleur 8 | |||
| 045Û 049 | Couleur 9 | |||
| 050Û 054 | Couleur 10 | |||
| 055Û 059 | Couleur 11 | |||
| 060Û 064 | Couleur 12 | |||
| 065Û 069 | Couleur 13 | |||
| 070Û 074 | Couleur 14 | |||
| 075Û 079 | Couleur 15 | |||
| 080Û 084 | Couleur 16 | |||
| 085Û 089 | Couleur 17 | |||
| 090Û 094 | Couleur 18 | |||
| 095Û 099 | Couleur 19 | |||
| 100Û 104 | Couleur 20 | |||
| 105Û 109 | Couleur 21 | |||
| 110Û 114 | Couleur 22 | |||
| 115Û 119 | Couleur 23 | |||
| 120Û 124 | Couleur 24 | |||
| 125Û 129 | Couleur 25 | |||
| 130Û 134 | Couleur 26 | |||
| 135Û 139 | Couleur 27 | |||
| 140Û 144 | Couleur 28 | |||
| 145Û 149 | Couleur 29 | |||
| 150Û 154 | Couleur 30 | |||
| 155Û 159 | Couleur 31 | |||
| 160Û 164 | Couleur 32 | |||
| 165Û 169 | Couleur 33 | |||
| 170Û 174 | Couleur 34 | |||
| 175Û 179 | Ouvert | |||
| 180Û 201 | Défilement horaire de couleur, rapide à lent | |||
| 202Û 207 | Arrêt sur la couleur courante | |||
| 208Û 229 | Défilement antihoraire de couleur, rapide à lent | |||
| 230Û 234 | Ouvert | |||
| 235Û 249 | Défilement de couleur | |||
| 250Û 255 | Ouvert |
Valeurs DMX (Suite)
| 22CH (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 18 Sélection de zone | 000Û 007 | Zone 1, 2, 3, 4, 5 | ||
| 008Û 015 | Zone 2, 3, 4, 5 | |||
| 016Û 023 | Zone 3, 4, 5 | |||
| 024Û 031 | Zone 4, 5 | |||
| 032Û 039 | Zone 5 | |||
| 040Û 047 | Pas de fonction | |||
| 048Û 055 | Zone 1 | |||
| 056Û 063 | Zone 1, 2 | |||
| 064Û 071 | Zone 1, 2, 3 | |||
| 072Û 079 | Zone 1, 2, 3, 4 | |||
| 080Û 087 | Zone 1, 2, 3, 4, 5 | |||
| 088Û 095 | Zone 1 | |||
| 096Û 103 | Zone 2 | |||
| 104Û 111 | Zone 3 | |||
| 112Û 119 | Zone 4 | |||
| 120Û 127 | Zone 5 | |||
| 128Û 135 | Zone 1, 2 | |||
| 136Û 143 | Zone 2, 3 | |||
| 144Û 151 | Zone 3, 4 | |||
| 152Û 159 | Zone 4, 5 | |||
| 160Û 167 | Zone 1, 5 | |||
| 168Û 175 | Zone 1, 2, 3 | |||
| 176Û 183 | Zone 2, 3, 4 | |||
| 184Û 191 | Zone 3, 4, 5 | |||
| 192Û 199 | Zone 1, 4, 5 | |||
| 200Û 207 | Zone 1, 2, 5 | |||
| 208Û 215 | Zone 1, 2, 3, 4 | |||
| 216Û 223 | Zone 2, 3, 4, 5 | |||
| 224Û 231 | Zone 1, 3, 4, 5 | |||
| 232Û 239 | Zone 1, 2, 4, 5 | |||
| 240Û 247 | Zone 1, 2, 3, 5 | |||
| 250Û 255 | Zone 1, 2, 3, 4, 5 | |||
Valeurs DMX (Suite)
| 22CH (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 000Û 015 | Pas de fonction | |||
| 016Û 020 | Macro anneau 1 | |||
| 021Û 025 | Macro anneau 2 | |||
| 026Û 030 | Macro anneau 3 | |||
| 031Û 035 | Macro anneau 4 | |||
| 036Û 040 | Macro anneau 5 | |||
| 041Û 045 | Macro anneau 6 | |||
| 046Û 050 | Macro anneau 7 | |||
| 051Û 055 | Macro anneau 8 | |||
| 056Û 060 | Macro anneau 9 | |||
| 061Û 065 | Macro anneau 10 | |||
| 066Û 070 | Macro anneau 11 | |||
| 071Û 075 | Macro anneau 12 | |||
| 076Û 080 | Macro anneau 13 | |||
| 081Û 085 | Macro anneau 14 | |||
| 086Û 090 | Macro anneau 15 | |||
| 091Û 095 | Macro anneau 16 | |||
| 096Û 100 | Macro anneau 17 | |||
| 101Û 105 | Macro anneau 18 | |||
| 106Û 110 | Macro anneau 19 | |||
| 111Û 115 | Macro anneau 20 | |||
| 116Û 120 | Macro anneau 21 | |||
| 121Û 125 | Macro anneau 22 | |||
| 126Û 130 | Macro anneau 23 | |||
| 131Û 135 | Macro anneau 24 | |||
| 19 Programas | 136Û 140 | Macro roue/anneau 1 | ||
| 141Û 145 | Macro roue/anneau 2 | |||
| 146Û 150 | Macro roue/anneau 3 | |||
| 151Û 155 | Macro roue/anneau 4 | |||
| 156Û 160 | Macro roue/anneau 5 | |||
| 161Û 165 | Macro roue/anneau 6 | |||
| 166Û 170 | Macro roue/anneau 7 | |||
| 171Û 175 | Macro roue/anneau 8 | |||
| 176Û 180 | Macro roue/anneau 9 | |||
| 181Û 185 | Macro roue/anneau 10 | |||
| 186Û 190 | Macro roue/anneau 11 | |||
| 191Û 195 | Macro roue/anneau 12 | |||
| 196Û 200 | Macro roue/anneau 13 | |||
| 201Û 205 | Macro roue/anneau 14 | |||
| 206Û 210 | Macro roue/anneau 15 | |||
| 211Û 215 | Macro roue/anneau 16 | |||
| 216Û 220 | Macro roue/anneau 17 | |||
| 221Û 225 | Macro roue/anneau 18 | |||
| 226Û 230 | Macro roue/anneau 19 | |||
| 231Û 235 | Macro roue/anneau 20 | |||
| 236Û 240 | Macro roue/anneau 21 | |||
| 241Û 245 | Macro roue/anneau 22 | |||
| 246Û 250 | Macro roue/anneau 23 | |||
| 251Û 255 | Macro roue/anneau 24 | |||
| 20 | Velocidad automática | 000Û 255 | 0–100% (uniquement lors de l'utilisation du canal 19) | |
Valeurs DMX (Suite)
| 22CH (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 21 | Zoom | 000Ü 255 | 0–100% | |
| 22 Commande | 000Ü 009 | Pas de fonction | ||
| 010Ü 014 | Noir général en pan/tilt (5 s pause) | |||
| 015Ü 019 | Pas de fonction | |||
| 020Ü 024 | Pas de fonction | |||
| 025Ü 029 | Pas de fonction | |||
| 030Ü 034 | Pas de fonction | |||
| 035Ü 039 | Pas de fonction | |||
| 040Ü 044 | Pas de fonction | |||
| 045Ü 049 | Pas de fonction | |||
| 050Ü 054 | Réinitialisation du balayage (5 s pause) | |||
| 055Ü 059 | Réinitialisation du basculement (5 s pause) | |||
| 060Ü 064 | Réinitialisation du zoom (5 s pause) | |||
| 065Ü 069 | Pas de fonction | |||
| 070Ü 074 | Réinitialisation totale (5 s pause) | |||
| 075Ü 079 | Pas de fonction | |||
| 080Ü 084 | Mouvement balayage/basculement inverse (5 s pause) | |||
| 085Ü 089 | Mouvement balayage inverse (5 s pause) | |||
| 090Ü 094 | Mouvement basculement inverse (5 s pause) | |||
| 095Ü 099 | Désactivation du mouvement balayage inverse (5 s pause) | |||
| 100Ü 104 | Désactivation du mouvement basculement inverse (5 s pause) | |||
| 105Ü 109 | Désactivation du mouvement balayage/basculement inverse (5 s pause) | |||
| 110Ü 114 | Pas de fonction | |||
| 115Ü 119 | Pas de fonction | |||
| 120Ü 124 | Ventilateur de l'economie (5 s pause) | |||
| 125Ü 129 | Ventilateur au maximum (5 s pause) | |||
| 130Ü 134 | Ventilateur auto-régulé (5 s pause) | |||
| 135Ü 139 | Courbe d'assombrissement rapide (5 s pause) | |||
| 140Ü 144 | Courbe d'assombrissement douce (5 s pause) | |||
| 145Ü 255 | Pas de fonction | |||
Valeurs DMX (Suite)
| 17CH | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 1 | Pan | 000Ü 255 | 0–100% | |
| 2 | Pan Précis | 000Ü 255 | Contrôle précis (16-bit) | |
| 3 | Tilt | 000Ü 255 | 0–100% | |
| 4 | Tilt Précis | 000Ü 255 | Contrôle précis (16-bit) | |
| 5 | Vitesse Pan/Tilt | 000Ü 255 | 0–100% | |
| 6 | Gradateur | 000Ü 255 | 0–100% | |
| 7 | Obturateur | 000Ü 019 | Fermé | |
| 020Ü 024 | Ouvert | |||
| 025Ü 064 | Lent à rapide | |||
| 065Ü 069 | Ouvert | |||
| 070Ü 084 | Activation rapide/désactivation modulée | |||
| 085Ü 089 | Ouvert | |||
| 090Ü 104 | Désactivation modulée/activation rapide | |||
| 105Ü 109 | Ouvert | |||
| 110Ü 124 | Aléatoire | |||
| 125Ü 129 | Ouvert | |||
| 130Ü 144 | Activation rapide/désactivation modulée en mode aléatoire | |||
| 145Ü 149 | Ouvert | |||
| 150Ü 164 | Activation lente/désactivation rapide en mode aléatoire | |||
| 165Ü 169 | Ouvert | |||
| 170Ü 184 | Pulsation | |||
| 185Ü 189 | Ouvert | |||
| 190Ü 204 | Pulsation aléatoire | |||
| 205Ü 209 | Ouvert | |||
| 210Ü 224 | Activation/désactivation en fondu | |||
| 225Ü 229 | Ouvert | |||
| 230Ü 244 | Pulsation | |||
| 245Ü 255 | Ouvert | |||
| 8 | Rouge | 000Ü 255 | 0–100% | |
| 9 | Vert | 000Ü 255 | 0–100% | |
| 10 | Bleu | 000Ü 255 | 0–100% | |
| 11 | Blanc | 000Ü 255 | 0–100% |
Valeurs DMX (Suite)
| 17CH (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 000Û 004 | Ouvert | |||
| 005Û 009 | Couleur 1 | |||
| 010Û 014 | Couleur 2 | |||
| 015Û 019 | Couleur 3 | |||
| 020Û 024 | Couleur 4 | |||
| 025Û 029 | Couleur 5 | |||
| 030Û 034 | Couleur 6 | |||
| 035Û 039 | Couleur 7 | |||
| 040Û 044 | Couleur 8 | |||
| 045Û 049 | Couleur 9 | |||
| 050Û 054 | Couleur 10 | |||
| 055Û 059 | Couleur 11 | |||
| 060Û 064 | Couleur 12 | |||
| 065Û 069 | Couleur 13 | |||
| 070Û 074 | Couleur 14 | |||
| 075Û 079 | Couleur 15 | |||
| 080Û 084 | Couleur 16 | |||
| 085Û 089 | Couleur 17 | |||
| 090Û 094 | Couleur 18 | |||
| 095Û 099 | Couleur 19 | |||
| 100Û 104 | Couleur 20 | |||
| 12 Couleur | 105Û 109 | Couleur 21 | ||
| 110Û 114 | Couleur 22 | |||
| 115Û 119 | Couleur 23 | |||
| 120Û 124 | Couleur 24 | |||
| 125Û 129 | Couleur 25 | |||
| 130Û 134 | Couleur 26 | |||
| 135Û 139 | Couleur 27 | |||
| 140Û 144 | Couleur 28 | |||
| 145Û 149 | Couleur 29 | |||
| 150Û 154 | Couleur 30 | |||
| 155Û 159 | Couleur 31 | |||
| 160Û 164 | Couleur 32 | |||
| 165Û 169 | Couleur 33 | |||
| 170Û 174 | Couleur 34 | |||
| 175Û 179 | Ouvert | |||
| 180Û 201 | Défilement horaire de couleur, rapide à lent | |||
| 202Û 207 | Arrêt sur la couleur courante | |||
| 208Û 229 | Défilement antihoraire de couleur, rapide à lent | |||
| 230Û 234 | Ouvert | |||
| 235Û 249 | Défilement de couleur | |||
| 250Û 255 | Ouvert |
Valeurs DMX (Suite)
| 17CH (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 13 Sélection de zone | 000Û 007 | Zone 1, 2, 3, 4, 5 | ||
| 008Û 015 | Zone 2, 3, 4, 5 | |||
| 016Û 023 | Zone 3, 4, 5 | |||
| 024Û 031 | Zone 4, 5 | |||
| 032Û 039 | Zone 5 | |||
| 040Û 047 | Pas de fonction | |||
| 048Û 055 | Zone 1 | |||
| 056Û 063 | Zone 1, 2 | |||
| 064Û 071 | Zone 1, 2, 3 | |||
| 072Û 079 | Zone 1, 2, 3, 4 | |||
| 080Û 087 | Zone 1, 2, 3, 4, 5 | |||
| 088Û 095 | Zone 1 | |||
| 096Û 103 | Zone 2 | |||
| 104Û 111 | Zone 3 | |||
| 112Û 119 | Zone 4 | |||
| 120Û 127 | Zone 5 | |||
| 128Û 135 | Zone 1, 2 | |||
| 136Û 143 | Zone 2, 3 | |||
| 144Û 151 | Zone 3, 4 | |||
| 152Û 159 | Zone 4, 5 | |||
| 160Û 167 | Zone 1, 5 | |||
| 168Û 175 | Zone 1, 2, 3 | |||
| 176Û 183 | Zone 2, 3, 4 | |||
| 184Û 191 | Zone 3, 4, 5 | |||
| 192Û 199 | Zone 1, 4, 5 | |||
| 200Û 207 | Zone 1, 2, 5 | |||
| 208Û 215 | Zone 1, 2, 3, 4 | |||
| 216Û 223 | Zone 2, 3, 4, 5 | |||
| 224Û 231 | Zone 1, 3, 4, 5 | |||
| 232Û 239 | Zone 1, 2, 4, 5 | |||
| 240Û 247 | Zone 1, 2, 3, 5 | |||
| 250Û 255 | Zone 1, 2, 3, 4, 5 | |||
Valeurs DMX (Suite)
| 17CH (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 000Û 015 | Pas de fonction | |||
| 016Û 020 | Macro anneau 1 | |||
| 021Û 025 | Macro anneau 2 | |||
| 026Û 030 | Macro anneau 3 | |||
| 031Û 035 | Macro anneau 4 | |||
| 036Û 040 | Macro anneau 5 | |||
| 041Û 045 | Macro anneau 6 | |||
| 046Û 050 | Macro anneau 7 | |||
| 051Û 055 | Macro anneau 8 | |||
| 056Û 060 | Macro anneau 9 | |||
| 061Û 065 | Macro anneau 10 | |||
| 066Û 070 | Macro anneau 11 | |||
| 071Û 075 | Macro anneau 12 | |||
| 076Û 080 | Macro anneau 13 | |||
| 081Û 085 | Macro anneau 14 | |||
| 086Û 090 | Macro anneau 15 | |||
| 091Û 095 | Macro anneau 16 | |||
| 096Û 100 | Macro anneau 17 | |||
| 101Û 105 | Macro anneau 18 | |||
| 106Û 110 | Macro anneau 19 | |||
| 111Û 115 | Macro anneau 20 | |||
| 116Û 120 | Macro anneau 21 | |||
| 121Û 125 | Macro anneau 22 | |||
| 126Û 130 | Macro anneau 23 | |||
| 14 Programas | 131Û 135 | Macro anneau 24 | ||
| 136Û 140 | Macro roue/anneau 1 | |||
| 141Û 145 | Macro roue/anneau 2 | |||
| 146Û 150 | Macro roue/anneau 3 | |||
| 151Û 155 | Macro roue/anneau 4 | |||
| 156Û 160 | Macro roue/anneau 5 | |||
| 161Û 165 | Macro roue/anneau 6 | |||
| 166Û 170 | Macro roue/anneau 7 | |||
| 171Û 175 | Macro roue/anneau 8 | |||
| 176Û 180 | Macro roue/anneau 9 | |||
| 181Û 185 | Macro roue/anneau 10 | |||
| 186Û 190 | Macro roue/anneau 11 | |||
| 191Û 195 | Macro roue/anneau 12 | |||
| 196Û 200 | Macro roue/anneau 13 | |||
| 201Û 205 | Macro roue/anneau 14 | |||
| 206Û 210 | Macro roue/anneau 15 | |||
| 211Û 215 | Macro roue/anneau 16 | |||
| 216Û 220 | Macro roue/anneau 17 | |||
| 221Û 225 | Macro roue/anneau 18 | |||
| 226Û 230 | Macro roue/anneau 19 | |||
| 231Û 235 | Macro roue/anneau 20 | |||
| 236Û 240 | Macro roue/anneau 21 | |||
| 241Û 245 | Macro roue/anneau 22 | |||
| 246Û 250 | Macro roue/anneau 23 | |||
| 251Û 255 | Macro roue/anneau 24 | |||
| 15 | Velocidad automática | 000Û 255 | 0–100% (uniquement lors de l'utilisation du canal 14) | |
Valeurs DMX (Suite)
| 17CH (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 16 | Zoom | 000Ü 255 | 0–100% | |
| 000Ü 009 | Pas de fonction | |||
| 010Ü 014 | Noir général en pan/tilt (5 s pause) | |||
| 015Ü 019 | Pas de fonction | |||
| 020Ü 024 | Pas de fonction | |||
| 025Ü 029 | Pas de fonction | |||
| 030Ü 034 | Pas de fonction | |||
| 035Ü 039 | Pas de fonction | |||
| 040Ü 044 | Pas de fonction | |||
| 045Ü 049 | Pas de fonction | |||
| 050Ü 054 | Réinitialisation du balayage (5 s pause) | |||
| 055Ü 059 | Réinitialisation du basculement (5 s pause) | |||
| 060Ü 064 | Réinitialisation du zoom (5 s pause) | |||
| 065Ü 069 | Pas de fonction | |||
| 070Ü 074 | Réinitialisation totale (5 s pause) | |||
| 075Ü 079 | Pas de fonction | |||
| 080Ü 084 | Mouvement balayage/basculement inverse (5 s pause) | |||
| 085Ü 089 | Mouvement balayage inverse (5 s pause) | |||
| 090Ü 094 | Mouvement basculement inverse (5 s pause) | |||
| 095Ü 099 | Désactivation du mouvement balayage inverse (5 s pause) | |||
| 100Ü 104 | Désactivation du mouvement basculement inverse (5 s pause) | |||
| 105Ü 109 | Désactivation du mouvement balayage/basculement inverse (5 s pause) | |||
| 110Ü 114 | Pas de fonction | |||
| 115Ü 119 | Pas de fonction | |||
| 120Ü 124 | Ventilateur de l'economie (5 s pause) | |||
| 125Ü 129 | Ventilateur au maximum (5 s pause) | |||
| 130Ü 134 | Ventilateur auto-régulé (5 s pause) | |||
| 135Ü 139 | Courbe d'assombrissement rapide (5 s pause) | |||
| 140Ü 144 | Courbe d'assombrissement douce (5 s pause) | |||
| 145Ü 255 | Pas de fonction |
Valeurs DMX (Suite)
| 15CH | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 1 | Pan | 000Ü 255 | 0–100% | |
| 2 | Pan Précis | 000Ü 255 | Contrôle précis (16-bit) | |
| 3 | Tilt | 000Ü 255 | 0–100% | |
| 4 | Tilt Précis | 000Ü 255 | Contrôle précis (16-bit) | |
| 5 | Vitesse Pan/Tilt | 000Ü 255 | 0–100% | |
| 6 | Gradateur | 000Ü 255 | 0–100% | |
| 7 | Gradateur Fin | 000Ü 255 | Contrôle précis (16-bit) | |
| 8 | Obturateur | 000Ü 019 | Fermé | |
| 020Ü 024 | Ouvert | |||
| 025Ü 064 | Lent à rapide | |||
| 065Ü 069 | Ouvert | |||
| 070Ü 084 | Activation rapide/désactivation modulée | |||
| 085Ü 089 | Ouvert | |||
| 090Ü 104 | Désactivation modulée/activation rapide | |||
| 105Ü 109 | Ouvert | |||
| 110Ü 124 | Aléatoire | |||
| 125Ü 129 | Ouvert | |||
| 130Ü 144 | Activation rapide/désactivation modulée en mode aléatoire | |||
| 145Ü 149 | Ouvert | |||
| 150Ü 164 | Activation lente/désactivation rapide en mode aléatoire | |||
| 165Ü 169 | Ouvert | |||
| 170Ü 184 | Pulsation | |||
| 185Ü 189 | Ouvert | |||
| 190Ü 204 | Pulsation aléatoire | |||
| 205Ü 209 | Ouvert | |||
| 210Ü 224 | Activation/désactivation en fondu | |||
| 225Ü 229 | Ouvert | |||
| 230Ü 244 | Pulsation | |||
| 245Ü 255 | Ouvert | |||
| 9 | Rouge | 000Ü 255 | 0–100% | |
| 10 | Vert | 000Ü 255 | 0–100% | |
| 11 | Bleu | 000Ü 255 | 0–100% | |
| 12 | Blanc | 000Ü 255 | 0–100% |
Valeurs DMX (Suite)
| 15CH (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 000Ü 004 | Ouvert | |||
| 005Ü 009 | Couleur 1 | |||
| 010Ü 014 | Couleur 2 | |||
| 015Ü 019 | Couleur 3 | |||
| 020Ü 024 | Couleur 4 | |||
| 025Ü 029 | Couleur 5 | |||
| 030Ü 034 | Couleur 6 | |||
| 035Ü 039 | Couleur 7 | |||
| 040Ü 044 | Couleur 8 | |||
| 045Ü 049 | Couleur 9 | |||
| 050Ü 054 | Couleur 10 | |||
| 055Ü 059 | Couleur 11 | |||
| 060Ü 064 | Couleur 12 | |||
| 065Ü 069 | Couleur 13 | |||
| 070Ü 074 | Couleur 14 | |||
| 075Ü 079 | Couleur 15 | |||
| 080Ü 084 | Couleur 16 | |||
| 085Ü 089 | Couleur 17 | |||
| 090Ü 094 | Couleur 18 | |||
| 095Ü 099 | Couleur 19 | |||
| 100Ü 104 | Couleur 20 | |||
| 105Ü 109 | Couleur 21 | |||
| 110Ü 114 | Couleur 22 | |||
| 115Ü 119 | Couleur 23 | |||
| 120Ü 124 | Couleur 24 | |||
| 125Ü 129 | Couleur 25 | |||
| 130Ü 134 | Couleur 26 | |||
| 135Ü 139 | Couleur 27 | |||
| 140Ü 144 | Couleur 28 | |||
| 145Ü 149 | Couleur 29 | |||
| 150Ü 154 | Couleur 30 | |||
| 155Ü 159 | Couleur 31 | |||
| 160Ü 164 | Couleur 32 | |||
| 165Ü 169 | Couleur 33 | |||
| 170Ü 174 | Couleur 34 | |||
| 175Ü 179 | Ouvert | |||
| 180Ü 201 | Défilement horaire de couleur, rapide à lent | |||
| 202Ü 207 | Arrêt sur la couleur courante | |||
| 208Ü 229 | Défilement antihoraire de couleur, rapide à lent | |||
| 230Ü 234 | Ouvert | |||
| 235Ü 249 | Défilement de couleur | |||
| 250Ü 255 | Ouvert | |||
| 14 | Zoom | 000Ü 255 | 0–100% |
Valeurs DMX (Suite)
| 15CH (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 000Ü 009 | Pas de fonction | |||
| 010Ü 014 | Noir général en pan/tilt (5 s pause) | |||
| 015Ü 019 | Pas de fonction | |||
| 020Ü 024 | Pas de fonction | |||
| 025Ü 029 | Pas de fonction | |||
| 030Ü 034 | Pas de fonction | |||
| 035Ü 039 | Pas de fonction | |||
| 040Ü 044 | Pas de fonction | |||
| 045Ü 049 | Pas de fonction | |||
| 050Ü 054 | Réinitialisation du balayage (5 s pause) | |||
| 055Ü 059 | Réinitialisation du basculement (5 s pause) | |||
| 060Ü 064 | Réinitialisation du zoom (5 s pause) | |||
| 065Ü 069 | Pas de fonction | |||
| 070Ü 074 | Réinitialisation totale (5 s pause) | |||
| 075Ü 079 | Pas de fonction | |||
| 080Ü 084 | Mouvement balayage/basculement inverse (5 s pause) | |||
| 15 Commande | 085Ü 089 | Mouvement balayage inverse (5 s pause) | ||
| 090Ü 094 | Mouvement basculement inverse (5 s pause) | |||
| 095Ü 099 | Désactivation du mouvement balayage inverse (5 s pause) | |||
| 100Ü 104 | Désactivation du mouvement basculement inverse (5 s pause) | |||
| 105Ü 109 | Désactivation du mouvement balayage/basculement inverse (5 s pause) | |||
| 110Ü 114 | Pas de fonction | |||
| 115Ü 119 | Pas de fonction | |||
| 120Ü 124 | Ventilateur de l'economie (5 s pause) | |||
| 125Ü 129 | Ventilateur au maximum (5 s pause) | |||
| 130Ü 134 | Ventilateur auto-régulé (5 s pause) | |||
| 135Ü 139 | Courbe d'assombrissement rapide (5 s pause) | |||
| 140Ü 144 | Courbe d'assombrissement douce (5 s pause) | |||
| 145Ü 255 | Pas de fonction |
