MANUAL DE USUARIO Rogue R2 Wash Chauvet

La Guía de Referencia Rápida (GRR) del Rogue™ R2 Wash contiene información básica sobre el producto, como conexión, montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

Notas de Seguridad

• NO abra este producto. No contiene piezas reparables por el usuario.
- Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
• NO mire a la fuente de luz cuando el producto esté encendido.
- CUIDADO: La carcasa de este producto puede estar caliente cuando las luces están en funcionamiento.
- Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
- NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
- Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.
• USE un cable de seguridad cuando monte este producto en lo alto.
- NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo. (IP20)
- NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
• NO conecte este producto a un atenuador o reostato.
- Conecte este producto SOLO a un circuito con toma de tierra y protegido.
- Use SOLAMENTE los soportes de montaje o las asas para mover este producto. NO lo transporte agarrando por la cabeza móvil.
- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
- La temperatura ambiente máxima es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.
- Fuera de EE.UU., Reino Unido, Irlanda, México, o Benelux, póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto.
- Desde dentro de EE.UU., Reino Unido, Irlanda, México, o Benelux, utilice la información de Contact Us del final de esta GRR.

Contacto

Qué va Incluido

• Rogue™ R2 Wash
• Cable de alimentación Neutrik® powerCON®

- Tarjeta de garantía

- Soporte Omega con material de montaje

• Guía de Referencia Rápida

Corriente alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Alimentación en Cadena

Puede enlazar hasta 4 productos Rogue™ R2 Wash a 120 V, 8 productos a 208 V o 9 productos a 230 V. Nunca sobrepase este número. Los cables de alimentación en cadena se pueden adquirir por separado.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado	Negro	Marrón	Amarillo/Latón
CA Neutro	Blanco	Azul	Plata
CA Tierra	Verde/Amarillo	Verde/Amarillo	Verde

Sustitución del Fusible

1. Desconecte este producto de la alimentación.
2. Utilizando un destornillador plano, desatornille la tapa del portafusibles de la carcasa.
3. Quite el fusible fundido del portafusibles y sustitúyalo con uno nuevo del mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Enlace DMX

El Rogue™ R2 Wash funcionará con un controlador DMX usando una conexión de datos DMX de 3 o 5 pines. Hay un Manual DMX disponible en www.chauvetprofessional.com

Conexión DMX

El Rogue™ R2 Wash usa una conexión de datos DMX de 3 o 5 pines para sus personalidades DMX: 15CH, 17CH, 22CH, 33CH, 33CH MS, 54CH MS, 54CH y 56CH. Consulte el Manual de Usuario para más información sobre cómo conectar y configurar el producto para el funcionamiento DMX.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Utilice al menos dos puntos de montaje por producto. Asegúrese de que las abrazaderas de montaje (como las TRUSST® de C hauvet) son capaces de soportar el peso del producto Para nuestra línea Chauvet de abrazaderas de montaje, visite trusst.com/productcategory/base-plates-accessories-clamps/.

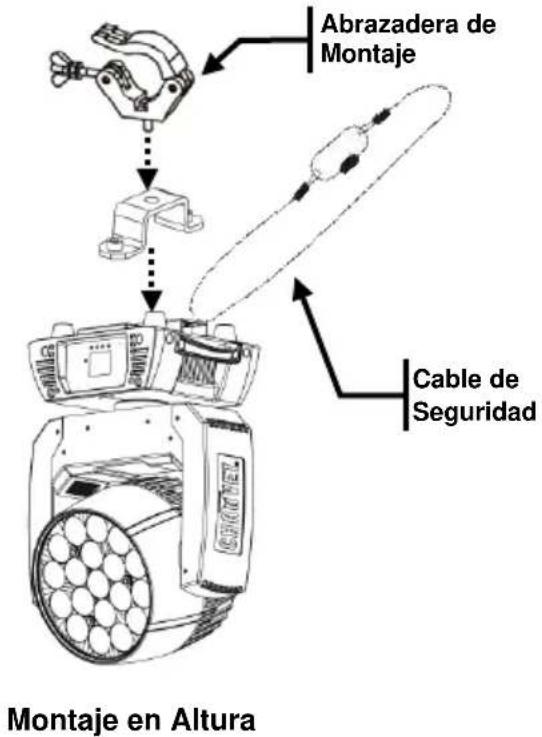

Diagrama de Montaje del Producto

Abrazadera de Montaje Cable de Seguridad Montaje en Altura

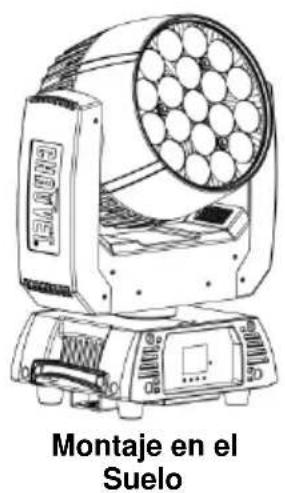

Montaje en el Suelo

Cuando use una abrazadera de montaje, asegúrese de usar una abrazadera con tornillo prisionero para evitar que se afloje accidentalmente.

Descripción del Panel de Control

Botón	Función
	Sale del menú o función actual
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
	Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función

Mapa de Menú

Nivel Principal	Niveles de Programación			Descripción
Address	001-512			Configura la dirección inicial DMX
Run Mode	DMX		15CH	Selecciona la personalidad DMX
			17CH
			22CH
			33CH
			33CH MS
			54CH
			54CH MS
			56CH
	Auto Test			Inicia la secuencia de prueba del dispositivo
	Manual Test	Pan	000-255	Permite control manual de toda la configuración desde el panel de control
		Tilt
		Dimmer
		Shutter
		Red 1
		Green 1
		Blue 1
		White 1
		Red 2
		Green 2
		Blue 2
		White 2
		Red 3
		Green 3
		Blue 3
		White 3
		Red 4
		Green 4
		Blue 4
		White 4
		Red 5
		Green 5
		Blue 5
		White 5
		Zoom

Mapa de Menú (Cont.)

Nivel Principal	Niveles de Programación				Descripción
Setup	Pan Reverse		OFF		Invierte el funcionamiento del desplazamiento lateral
			ON		Funcionamiento de desplazamiento lateral normal
	Tilt Reverse		OFF		Invierte el funcionamiento de la inclinación
			ON		Funcionamiento inclinación normal
	Pan Angle		540		Selecciona el rango de desplazamiento lateral de 540°
			360		Selecciona el rango de desplazamiento lateral de 360°
			180		Selecciona el rango de desplazamiento lateral de 180°
	Tilt Angle		230		Selecciona el rango de inclinación de 230°
			180		Selecciona el rango de inclinación de 180°
			90		Selecciona el rango de inclinación de 90°
	Fans		Auto		Selecciona el modo de funcionamiento de ventilador.
			ECO
			Full
	Display		OFF		Determina cuánto tiempo permanecerá encendida la luz de la pantalla después de haber pulsado el último botón de comando.
			ON
	Screen Rev		OFF		Gira la pantalla de control 180°
			ON		Vista normal de la pantalla de control
	Dimmer Curve		Linear		Atenuador lineal
			Square		Atenuador con curva cuadrática
			I Squa		Atenuador con curva cuadrática inversa
			SCurve		Atenuador con curva S
	Dimmer Speed		Smooth		Curvas de atenuador lenta (Smooth) o rápida (Fast)
			Fast
	Color calibration	Off			Máx. emisión cuando los canales DMX RGBW están a plena potencia
		On			Temperatura de color calibrada en fábrica cuando los canales DMX RGBW están a plena potencia
		Custom	RED	100–255	Temperatura de color calibrada manualmente cuando los canales DMX RGBW están a plena potencia
			GREEN
			BLUE

Mapa de Menú (Cont.)

Nivel Principal	Niveles de Programación			Descripción
Setup (Cont)	Reset Function	Pan/Tilt	NO	Reinicia las funciones de desplazamiento lateral/inclinación a la posición de inicio
			YES
		Zoom	NO	Reinicia todas las funciones de zoom a la posición de inicio
			YES
		All	NO	Reinicia todas las funciones a la posición de inicio
			YES
	Factory Set			Devuelve el producto a su configuración de fábrica original
Sys Info	Ver			Muestra en pantalla la versión de software
	Running Mode			Muestra el modo de ejecución actual
	Dmx Address			Muestra la dirección DMX actual
	Temperature			Muestra la temperatura del producto en Celsius
	Fixture Time			Muestra el tiempo de funcionamiento total del producto

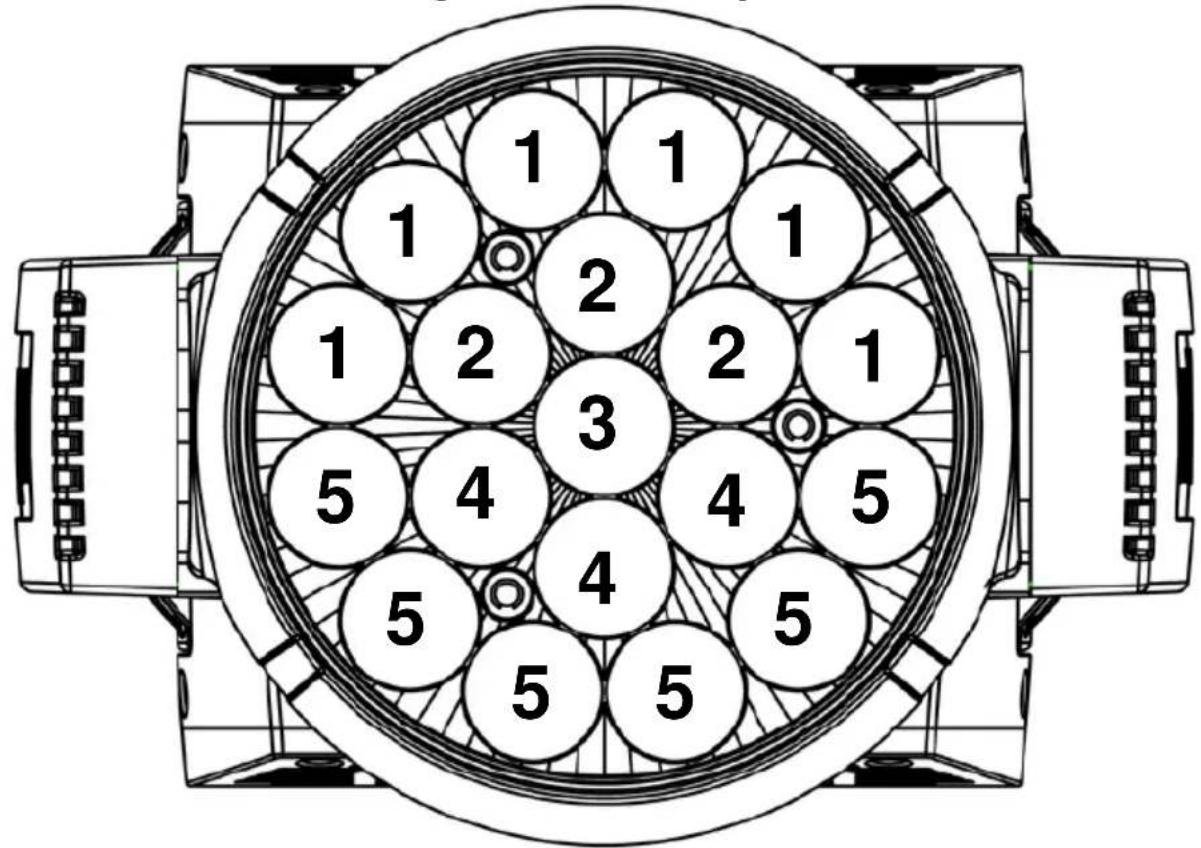

Selección de Zona del Rogue™ R2 Wash para Control DMX

1 1 1 2 1 1 2 2 1 3 4 4 5 4 4 5 5 5 5 5

Valores DMX

56CH	Canal	Función	Valor	Porcentaje/Configuración
	1	Desplazamiento Lateral	000Û 255	0–100%
	2	Desplazamiento Lateral Fino	000Û 255	Nítido control (16-bit)
	3	Inclinación	000Û 255	0–100%
	4	Inclinación Fina	000Û 255	Nítido control (16-bit)
	5	Velocidad Desplazamiento Lateral/Inclinación	000Û 255	0–100%
	6	Atenuador	000Û 255	0–100%
	7	Atenuador Fino	000Û 255	Nítido control (16-bit)
	8	Obturador (Shutter)	000Û 019020Û 024025Û 064065Û 069070Û 084085Û 089090Û 104105Û 109110Û 124125Û 129130Û 144145Û 149150Û 164165Û 169170Û 184185Û 189190Û 204205Û 209210Û 224225Û 229230Û 244245Û 255	CerradoAbiertoLento a rápidoAbiertoEncendido rápido/apagado gradualAbiertoApagado gradual/encendido rápidoAbiertoAleatorioAbiertoEncendido rápido aleatorio/apagado gradualAbiertoEncendido lento aleatorio/apagado rápidoAbiertoPulsoAbiertoPulso aleatorioAbiertoFade on/offAbiertoPulsoAbierto
	9	Rojo 1	000Û 255	0–100%
	10	Rojo nítido 1	000Û 255	Nítido control (16-bit)
	11	Verde 1	000Û 255	0–100%
	12	Verde nítido 1	000Û 255	Nítido control (16-bit)
	13	Azul 1	000Û 255	0–100%
	14	Azul nítido 1	000Û 255	Nítido control (16-bit)
	15	Blanco 1	000Û 255	0–100%
	16	Blanco nítido 1	000Û 255	Nítido control (16-bit)
	17	Rojo 2	000Û 255	0–100%
	18	Rojo nítido 2	000Û 255	Nítido control (16-bit)
56CH (Cont.)	Canal	Función	Valor	Porcentaje/Configuración
	19	Verde 2	000Ü 255	0–100%
	20	Verde nítido 2	000Ü 255	Nítido control (16-bit)
	21	Azul 2	000Ü 255	0–100%
	22	Azul nítido 2	000Ü 255	Nítido control (16-bit)
	23	Blanco 2	000Ü 255	0–100%
	24	Blanco nítido 2	000Ü 255	Nítido control (16-bit)
	25	Rojo 3	000Ü 255	0–100%
	26	Rojo nítido 3	000Ü 255	Nítido control (16-bit)
	27	Verde 3	000Ü 255	0–100%
	28	Verde nítido 3	000Ü 255	Nítido control (16-bit)
	29	Azul 3	000Ü 255	0–100%
	30	Azul nítido 3	000Ü 255	Nítido control (16-bit)
	31	Blanco 3	000Ü 255	0–100%
	32	Blanco nítido 3	000Ü 255	Nítido control (16-bit)
	33	Rojo 4	000Ü 255	0–100%
	34	Rojo nítido 4	000Ü 255	Nítido control (16-bit)
	35	Verde 4	000Ü 255	0–100%
	36	Verde nítido 4	000Ü 255	Nítido control (16-bit)
	37	Azul 4	000Ü 255	0–100%
	38	Azul nítido 4	000Ü 255	Nítido control (16-bit)
	39	Blanco 4	000Ü 255	0–100%
	40	Blanco nítido 4	000Ü 255	Nítido control (16-bit)
	41	Rojo 5	000Ü 255	0–100%
	42	Rojo nítido 5	000Ü 255	Nítido control (16-bit)
	43	Verde 5	000Ü 255	0–100%
	44	Verde nítido 5	000Ü 255	Nítido control (16-bit)
	45	Azul 5	000Ü 255	0–100%
	46	Azul nítido 5	000Ü 255	Nítido control (16-bit)
	47	Blanco 5	000Ü 255	0–100%
	48	Blanco nítido 5	000Ü 255	Nítido control (16-bit)
49 Color		000Û 004	Abierto
		005Û 009	Color 1
		010Û 014	Color 2
		015Û 019	Color 3
		020Û 024	Color 4
		025Û 029	Color 5
		030Û 034	Color 6
		035Û 039	Color 7
		040Û 044	Color 8
		045Û 049	Color 9
		050Û 054	Color 10
		055Û 059	Color 11
		060Û 064	Color 12
		065Û 069	Color 13
		070Û 074	Color 14
		075Û 079	Color 15
		080Û 084	Color 16
		085Û 089	Color 17
		090Û 094	Color 18
		095Û 099	Color 19
		100Û 104	Color 20
		105Û 109	Color 21
		110Û 114	Color 22
		115Û 119	Color 23
		120Û 124	Color 24
		125Û 129	Color 25
		130Û 134	Color 26
		135Û 139	Color 27
		140Û 144	Color 28
		145Û 149	Color 29
		150Û 154	Color 30
		155Û 159	Color 31
		160Û 164	Color 32
		165Û 169	Color 33
		170Û 174	Color 34
		175Û 179	Cerrado
		180Û 201	Desplazamiento de color en sentido horario,rápido a lento
		202Û 207	Parar en el color actual
		208Û 229	Desplazamiento de color en sentido antihorario,rápido a lento
		230Û 234	Cerrado
		235Û 249	Desplazamiento de color
		250Û 255	Cerrado
50 Seleccion de zona		000Ü 007	Zona 1, 2, 3, 4, 5
		008Ü 015	Zona 2, 3, 4, 5
		016Ü 023	Zona 3, 4, 5
		024Ü 031	Zona 4, 5
		032Ü 039	Zona 5
		040Ü 047	Sin función
		048Ü 055	Zona 1
		056Ü 063	Zona 1, 2
		064Ü 071	Zona 1, 2, 3
		072Ü 079	Zona 1, 2, 3, 4
		080Ü 087	Zona 1, 2, 3, 4, 5
		088Ü 095	Zona 1
		096Ü 103	Zona 2
		104Ü 111	Zona 3
		112Ü 119	Zona 4
		120Ü 127	Zona 5
		128Ü 135	Zona 1, 2
		136Ü 143	Zona 2, 3
		144Ü 151	Zona 3, 4
		152Ü 159	Zona 4, 5
		160Ü 167	Zona 1, 5
		168Ü 175	Zona 1, 2, 3
		176Ü 183	Zona 2, 3, 4
		184Ü 191	Zona 3, 4, 5
		192Ü 199	Zona 1, 4, 5
		200Ü 207	Zona 1, 2, 5
		208Ü 215	Zona 1, 2, 3, 4
		216Ü 223	Zona 2, 3, 4, 5
		224Ü 231	Zona 1, 3, 4, 5
		232Ü 239	Zona 1, 2, 4, 5
		240Ü 247	Zona 1, 2, 3, 5
		250Ü 255	Zona 1, 2, 3, 4, 5
		000Û 015	Sin función
		016Û 020	Macro de anillo 1
		021Û 025	Macro de anillo 2
		026Û 030	Macro de anillo 3
		031Û 035	Macro de anillo 4
		036Û 040	Macro de anillo 5
		041Û 045	Macro de anillo 6
		046Û 050	Macro de anillo 7
		051Û 055	Macro de anillo 8
		056Û 060	Macro de anillo 9
		061Û 065	Macro de anillo 10
		066Û 070	Macro de anillo 11
		071Û 075	Macro de anillo 12
		076Û 080	Macro de anillo 13
		081Û 085	Macro de anillo 14
		086Û 090	Macro de anillo 15
		091Û 095	Macro de anillo 16
		096Û 100	Macro de anillo 17
		101Û 105	Macro de anillo 18
		106Û 110	Macro de anillo 19
		111Û 115	Macro de anillo 20
		116Û 120	Macro de anillo 21
		121Û 125	Macro de anillo 22
		126Û 130	Macro de anillo 23
51 Programas		131Û 135	Macro de anillo 24
		136Û 140	Macro de color/anillo 1
		141Û 145	Macro de color/anillo 2
		146Û 150	Macro de color/anillo 3
		151Û 155	Macro de color/anillo 4
		156Û 160	Macro de color/anillo 5
		161Û 165	Macro de color/anillo 6
		166Û 170	Macro de color/anillo 7
		171Û 175	Macro de color/anillo 8
		176Û 180	Macro de color/anillo 9
		181Û 185	Macro de color/anillo 10
		186Û 190	Macro de color/anillo 11
		191Û 195	Macro de color/anillo 12
		196Û 200	Macro de color/anillo 13
		201Û 205	Macro de color/anillo 14
		206Û 210	Macro de color/anillo 15
		211Û 215	Macro de color/anillo 16
		216Û 220	Macro de color/anillo 17
		221Û 225	Macro de color/anillo 18
		226Û 230	Macro de color/anillo 19
		231Û 235	Macro de color/anillo 20
		236Û 240	Macro de color/anillo 21
		241Û 245	Macro de color/anillo 22
		246Û 250	Macro de color/anillo 23
		251Û 255	Macro de color/anillo 24
52	Velocidad automática	000Û 255	0–100% (solo cuando se usa el C. 51)
53	Macros de Movimiento	000Ü 007	Sin función
		008Ü 023	Efecto 1
		024Ü 039	Efecto 2
		040Ü 055	Efecto 3
		056Ü 071	Efecto 4
		072Ü 087	Efecto 5
		088Ü 103	Efecto 6
		104Ü 119	Efecto 7
		120Ü 135	Efecto 8
		136Ü 151	Efecto 9
		152Ü 167	Efecto 10
		168Ü 183	Efecto 11
		184Ü 199	Efecto 12
		200Ü 215	Efecto 13
		216Ü 231	Efecto 14
		232Ü 247	Efecto 15
		248Ü 255	Efecto 16
54	Velocidad de Macro de Movimiento	000Ü 255	0–100%
55	Zoom	000Ü 255	0–100%
		000Ü 009	Sin función
		010Ü 014	Blackout durante desplazamiento lateral/inclinación (mantener 5 s)
		015Ü 019	Sin función
		020Ü 024	Sin función
		025Ü 029	Sin función
		030Ü 034	Sin función
		035Ü 039	Sin función
		040Ü 044	Sin función
		045Ü 049	Sin función
		050Ü 054	Reiniciar desplazamiento lateral (mantener 5 s)
		055Ü 059	Reiniciar inclinación (mantener 5 s)
		060Ü 064	Reinicio del zoom (mantener 5 s)
		065Ü 069	Sin función
		070Ü 074	Reiniciar todo (mantener 5 s)
		075Ü 079	Sin función
		080Ü 084	Invertir movimiento lateral/inclinación (mantener 5 s)
56 Control		085Ü 089	Invertir movimiento lateral (mantener 5 s)
		090Ü 094	Invertir movimiento de inclinación (mantener 5 s)
		095Ü 099	Desactivar inversión del movimiento lateral (mantener 5 s)
		100Ü 104	Desactivar inversión del movimiento de inclinación (mantener 5 s)
		105Ü 109	Desactivar inversión del movimiento lateral/inclinación (mantener 5 s)
		110Ü 114	Sin función
		115Ü 119	Sin función
		120Ü 124	Ventilador de economía (mantener 5 s)
		125Ü 129	Ventilador al máximo (mantener 5 s)
		130Ü 134	Ventilador automático (mantener 5 s)
		135Ü 139	Curva de atenuador rápida (mantener 5 s)
		140Ü 144	Curva de atenuador suave (mantener 5 s)
		145Ü 255	Sin función
54CH	Canal	Función	Valor	Porcentaje/Configuración
	1	Desplazamiento Lateral	000Û 255	0–100%
	2	Desplazamiento Lateral Fino	000Û 255	Nítido control (16-bit)
	3	Inclinación	000Û 255	0–100%
	4	Inclinación Fina	000Û 255	Nítido control (16-bit)
	5	Velocidad Desplazamiento Lateral/Inclinación	000Û 255	0–100%
	6	Atenuador	000Û 255	0–100%
	7	Atenuador Fino	000Û 255	Nítido control (16-bit)
	8	Obturador (Shutter)	000Û 019020Û 024025Û 064065Û 069070Û 084085Û 089090Û 104105Û 109110Û 124125Û 129130Û 144145Û 149150Û 164165Û 169170Û 184185Û 189190Û 204205Û 209210Û 224225Û 229230Û 244245Û 255	CerradoAbiertoLento a rápidoAbiertoEncendido rápido/apagado gradualAbiertoApagado gradual/encendido rápidoAbiertoAleatorioAbiertoEncendido rápido aleatorio/apagado gradualAbiertoEncendido lento aleatorio/apagado rápidoAbiertoPulsoAbiertoPulso aleatorioAbiertoFade on/offAbiertoPulsoAbierto
	9	Rojo 1	000Û 255	0–100%
	10	Rojo nítido 1	000Û 255	Nítido control (16-bit)
	11	Verde 1	000Û 255	0–100%
	12	Verde nítido 1	000Û 255	Nítido control (16-bit)
	13	Azul 1	000Û 255	0–100%
	14	Azul nítido 1	000Û 255	Nítido control (16-bit)
	15	Blanco 1	000Û 255	0–100%
	16	Blanco nítido 1	000Û 255	Nítido control (16-bit)
	17	Rojo 2	000Û 255	0–100%
	18	Rojo nítido 2	000Û 255	Nítido control (16-bit)
54CH (Cont.)	Canal	Función	Valor	Porcentaje/Configuración
	19	Verde 2	000Ü 255	0–100%
	20	Verde nítido 2	000Ü 255	Nítido control (16-bit)
	21	Azul 2	000Ü 255	0–100%
	22	Azul nítido 2	000Ü 255	Nítido control (16-bit)
	23	Blanco 2	000Ü 255	0–100%
	24	Blanco nítido 2	000Ü 255	Nítido control (16-bit)
	25	Rojo 3	000Ü 255	0–100%
	26	Rojo nítido 3	000Ü 255	Nítido control (16-bit)
	27	Verde 3	000Ü 255	0–100%
	28	Verde nítido 3	000Ü 255	Nítido control (16-bit)
	29	Azul 3	000Ü 255	0–100%
	30	Azul nítido 3	000Ü 255	Nítido control (16-bit)
	31	Blanco 3	000Ü 255	0–100%
	32	Blanco nítido 3	000Ü 255	Nítido control (16-bit)
	33	Rojo 4	000Ü 255	0–100%
	34	Rojo nítido 4	000Ü 255	Nítido control (16-bit)
	35	Verde 4	000Ü 255	0–100%
	36	Verde nítido 4	000Ü 255	Nítido control (16-bit)
	37	Azul 4	000Ü 255	0–100%
	38	Azul nítido 4	000Ü 255	Nítido control (16-bit)
	39	Blanco 4	000Ü 255	0–100%
	40	Blanco nítido 4	000Ü 255	Nítido control (16-bit)
	41	Rojo 5	000Ü 255	0–100%
	42	Rojo nítido 5	000Ü 255	Nítido control (16-bit)
	43	Verde 5	000Ü 255	0–100%
	44	Verde nítido 5	000Ü 255	Nítido control (16-bit)
	45	Azul 5	000Ü 255	0–100%
	46	Azul nítido 5	000Ü 255	Nítido control (16-bit)
	47	Blanco 5	000Ü 255	0–100%
	48	Blanco nítido 5	000Ü 255	Nítido control (16-bit)
		000Ü 004	Abierto
		005Ü 009	Color 1
		010Ü 014	Color 2
		015Ü 019	Color 3
		020Ü 024	Color 4
		025Ü 029	Color 5
		030Ü 034	Color 6
		035Ü 039	Color 7
		040Ü 044	Color 8
		045Ü 049	Color 9
		050Ü 054	Color 10
		055Ü 059	Color 11
		060Ü 064	Color 12
		065Ü 069	Color 13
		070Ü 074	Color 14
		075Ü 079	Color 15
		080Ü 084	Color 16
		085Ü 089	Color 17
		090Ü 094	Color 18
		095Ü 099	Color 19
		100Ü 104	Color 20
		105Ü 109	Color 21
49 Color		110Ü 114	Color 22
		115Ü 119	Color 23
		120Ü 124	Color 24
		125Ü 129	Color 25
		130Ü 134	Color 26
		135Ü 139	Color 27
		140Ü 144	Color 28
		145Ü 149	Color 29
		150Ü 154	Color 30
		155Ü 159	Color 31
		160Ü 164	Color 32
		165Ü 169	Color 33
		170Ü 174	Color 34
		175Ü 179	Cerrado
		180Ü 201	Desplazamiento de color en sentido horario,rápido a lento
		202Ü 207	Parar en el color actual
		208Ü 229	Desplazamiento de color en sentido antihorario,rápido a lento
		230Ü 234	Cerrado
		235Ü 249	Desplazamiento de color
		250Ü 255	Cerrado
50 Selección de zona		000Ü 007	Zona 1, 2, 3, 4, 5
		008Ü 015	Zona 2, 3, 4, 5
		016Ü 023	Zona 3, 4, 5
		024Ü 031	Zona 4, 5
		032Ü 039	Zona 5
		040Ü 047	Sin función
		048Ü 055	Zona 1
		056Ü 063	Zona 1, 2
		064Ü 071	Zona 1, 2, 3
		072Ü 079	Zona 1, 2, 3, 4
		080Ü 087	Zona 1, 2, 3, 4, 5
		088Ü 095	Zona 1
		096Ü 103	Zona 2
		104Ü 111	Zona 3
		112Ü 119	Zona 4
		120Ü 127	Zona 5
		128Ü 135	Zona 1, 2
		136Ü 143	Zona 2, 3
		144Ü 151	Zona 3, 4
		152Ü 159	Zona 4, 5
		160Ü 167	Zona 1, 5
		168Ü 175	Zona 1, 2, 3
		176Ü 183	Zona 2, 3, 4
		184Ü 191	Zona 3, 4, 5
		192Ü 199	Zona 1, 4, 5
		200Ü 207	Zona 1, 2, 5
		208Ü 215	Zona 1, 2, 3, 4
		216Ü 223	Zona 2, 3, 4, 5
		224Ü 231	Zona 1, 3, 4, 5
		232Ü 239	Zona 1, 2, 4, 5
		240Ü 247	Zona 1, 2, 3, 5
		250Ü 255	Zona 1, 2, 3, 4, 5
		000Û 015	Sin función
		016Û 020	Macro de anillo 1
		021Û 025	Macro de anillo 2
		026Û 030	Macro de anillo 3
		031Û 035	Macro de anillo 4
		036Û 040	Macro de anillo 5
		041Û 045	Macro de anillo 6
		046Û 050	Macro de anillo 7
		051Û 055	Macro de anillo 8
		056Û 060	Macro de anillo 9
		061Û 065	Macro de anillo 10
		066Û 070	Macro de anillo 11
		071Û 075	Macro de anillo 12
		076Û 080	Macro de anillo 13
		081Û 085	Macro de anillo 14
		086Û 090	Macro de anillo 15
		091Û 095	Macro de anillo 16
		096Û 100	Macro de anillo 17
		101Û 105	Macro de anillo 18
		106Û 110	Macro de anillo 19
		111Û 115	Macro de anillo 20
		116Û 120	Macro de anillo 21
		121Û 125	Macro de anillo 22
		126Û 130	Macro de anillo 23
51 Programas		131Û 135	Macro de anillo 24
		136Û 140	Macro de color/anillo 1
		141Û 145	Macro de color/anillo 2
		146Û 150	Macro de color/anillo 3
		151Û 155	Macro de color/anillo 4
		156Û 160	Macro de color/anillo 5
		161Û 165	Macro de color/anillo 6
		166Û 170	Macro de color/anillo 7
		171Û 175	Macro de color/anillo 8
		176Û 180	Macro de color/anillo 9
		181Û 185	Macro de color/anillo 10
		186Û 190	Macro de color/anillo 11
		191Û 195	Macro de color/anillo 12
		196Û 200	Macro de color/anillo 13
		201Û 205	Macro de color/anillo 14
		206Û 210	Macro de color/anillo 15
		211Û 215	Macro de color/anillo 16
		216Û 220	Macro de color/anillo 17
		221Û 225	Macro de color/anillo 18
		226Û 230	Macro de color/anillo 19
		231Û 235	Macro de color/anillo 20
		236Û 240	Macro de color/anillo 21
		241Û 245	Macro de color/anillo 22
		246Û 250	Macro de color/anillo 23
		251Û 255	Macro de color/anillo 24
52	Velocidad automática	000Û 255	0–100% (solo cuando se usa el C. 51)
53	Zoom	000Ü 255	0–100%
54 Control		000Ü 009	Sin función
		010Ü 014	Blackout durante desplazamiento lateral/inclinación (mantener 5 s)
		015Ü 019	Sin función
		020Ü 024	Sin función
		025Ü 029	Sin función
		030Ü 034	Sin función
		035Ü 039	Sin función
		040Ü 044	Sin función
		045Ü 049	Sin función
		050Ü 054	Reiniciar desplazamiento lateral (mantener 5 s)
		055Ü 059	Reiniciar inclinación (mantener 5 s)
		060Ü 064	Reinicio del zoom (mantener 5 s)
		065Ü 069	Sin función
		070Ü 074	Reiniciar todo (mantener 5 s)
		075Ü 079	Sin función
		080Ü 084	Invertir movimiento lateral/inclinación (mantener 5 s)
		085Ü 089	Invertir movimiento lateral (mantener 5 s)
		090Ü 094	Invertir movimiento de inclinación (mantener 5 s)
		095Ü 099	Desactivar inversión del movimiento lateral (mantener 5 s)
		100Ü 104	Desactivar inversión del movimiento de inclinación (mantener 5 s)
		105Ü 109	Desactivar inversión del movimiento lateral/inclinación (mantener 5 s)
		110Ü 114	Sin función
		115Ü 119	Sin función
		120Ü 124	Ventilador de economía (mantener 5 s)
		125Ü 129	Ventilador al máximo (mantener 5 s)
		130Ü 134	Ventilador automático (mantener 5 s)
		135Ü 139	Curva de atenuador rápida (mantener 5 s)
		140Ü 144	Curva de atenuador suave (mantener 5 s)
		145Ü 255	Sin función
54CH MS	Canal	Función	Valor	Porcentaje/Configuración
	1	Desplazamiento Lateral	000Û 255	0–100%
	2	Desplazamiento Lateral Fino	000Û 255	Nítido control (16-bit)
	3	Inclinación	000Û 255	0–100%
	4	Inclinación Fina	000Û 255	Nítido control (16-bit)
	5	Velocidad Desplazamiento Lateral/Inclinación	000Û 255	0–100%
	6	Atenuador	000Û 255	0–100%
	7	Atenuador Fino	000Û 255	Nítido control (16-bit)
	8	Obturador (Shutter)	000Û 019	Cerrado
			020Û 024	Abierto
			025Û 064	Lento a rápido
			065Û 069	Abierto
			070Û 084	Encendido rápido/apagado gradual
			085Û 089	Abierto
			090Û 104	Apagado gradual/encendido rápido
			105Û 109	Abierto
			110Û 124	Aleatorio
			125Û 129	Abierto
			130Û 144	Encendido rápido aleatorio/apagado gradual
			145Û 149	Abierto
			150Û 164	Encendido lento aleatorio/apagado rápido
			165Û 169	Abierto
			170Û 184	Pulso
			185Û 189	Abierto
			190Û 204	Pulso aleatorio
			205Û 209	Abierto
			210Û 224	Fade on/off
			225Û 229	Abierto
			230Û 244	Pulso
			245Û 255	Abierto
54CH MS(Cont.)	Canal	Función	Valor	Porcentaje/Configuración
			000Ü 004	Abierto
			005Ü 009	Color 1
			010Ü 014	Color 2
			015Ü 019	Color 3
			020Ü 024	Color 4
			025Ü 029	Color 5
			030Ü 034	Color 6
			035Ü 039	Color 7
			040Ü 044	Color 8
			045Ü 049	Color 9
			050Ü 054	Color 10
			055Ü 059	Color 11
			060Ü 064	Color 12
			065Ü 069	Color 13
			070Ü 074	Color 14
			075Ü 079	Color 15
			080Ü 084	Color 16
			085Ü 089	Color 17
			090Ü 094	Color 18
			095Ü 099	Color 19
			100Ü 104	Color 20
			105Ü 109	Color 21
	9 Color		110Ü 114	Color 22
			115Ü 119	Color 23
			120Ü 124	Color 24
			125Ü 129	Color 25
			130Ü 134	Color 26
			135Ü 139	Color 27
			140Ü 144	Color 28
			145Ü 149	Color 29
			150Ü 154	Color 30
			155Ü 159	Color 31
			160Ü 164	Color 32
			165Ü 169	Color 33
			170Ü 174	Color 34
			175Ü 179	Cerrado
			180Ü 201	Desplazamiento de color en sentido horario,rápido a lento
			202Ü 207	Parar en el color actual
			208Ü 229	Desplazamiento de color en sentido antihorario,rápido a lento
			230Ü 234	Cerrado
			235Ü 249	Desplazamiento de color
			250Ü 255	Cerrado
10 Seleccion de zona		000Ü 007	Zona 1, 2, 3, 4, 5
		008Ü 015	Zona 2, 3, 4, 5
		016Ü 023	Zona 3, 4, 5
		024Ü 031	Zona 4, 5
		032Ü 039	Zona 5
		040Ü 047	Sin función
		048Ü 055	Zona 1
		056Ü 063	Zona 1, 2
		064Ü 071	Zona 1, 2, 3
		072Ü 079	Zona 1, 2, 3, 4
		080Ü 087	Zona 1, 2, 3, 4, 5
		088Ü 095	Zona 1
		096Ü 103	Zona 2
		104Ü 111	Zona 3
		112Ü 119	Zona 4
		120Ü 127	Zona 5
		128Ü 135	Zona 1, 2
		136Ü 143	Zona 2, 3
		144Ü 151	Zona 3, 4
		152Ü 159	Zona 4, 5
		160Ü 167	Zona 1, 5
		168Ü 175	Zona 1, 2, 3
		176Ü 183	Zona 2, 3, 4
		184Ü 191	Zona 3, 4, 5
		192Ü 199	Zona 1, 4, 5
		200Ü 207	Zona 1, 2, 5
		208Ü 215	Zona 1, 2, 3, 4
		216Ü 223	Zona 2, 3, 4, 5
		224Ü 231	Zona 1, 3, 4, 5
		232Ü 239	Zona 1, 2, 4, 5
		240Ü 247	Zona 1, 2, 3, 5
		250Ü 255	Zona 1, 2, 3, 4, 5
		000Ü 015	Sin función
		016Ü 020	Macro de anillo 1
		021Ü 025	Macro de anillo 2
		026Ü 030	Macro de anillo 3
		031Ü 035	Macro de anillo 4
		036Ü 040	Macro de anillo 5
		041Ü 045	Macro de anillo 6
		046Ü 050	Macro de anillo 7
		051Ü 055	Macro de anillo 8
		056Ü 060	Macro de anillo 9
		061Ü 065	Macro de anillo 10
		066Ü 070	Macro de anillo 11
		071Ü 075	Macro de anillo 12
		076Ü 080	Macro de anillo 13
		081Ü 085	Macro de anillo 14
		086Ü 090	Macro de anillo 15
		091Ü 095	Macro de anillo 16
		096Ü 100	Macro de anillo 17
		101Ü 105	Macro de anillo 18
		106Ü 110	Macro de anillo 19
		111Ü 115	Macro de anillo 20
		116Ü 120	Macro de anillo 21
		121Ü 125	Macro de anillo 22
		126Ü 130	Macro de anillo 23
		131Ü 135	Macro de anillo 24
		136Ü 140	Macro de color/anillo 1
		141Ü 145	Macro de color/anillo 2
		146Ü 150	Macro de color/anillo 3
		151Ü 155	Macro de color/anillo 4
		156Ü 160	Macro de color/anillo 5
		161Ü 165	Macro de color/anillo 6
		166Ü 170	Macro de color/anillo 7
		171Ü 175	Macro de color/anillo 8
		176Ü 180	Macro de color/anillo 9
		181Ü 185	Macro de color/anillo 10
		186Ü 190	Macro de color/anillo 11
		191Ü 195	Macro de color/anillo 12
		196Ü 200	Macro de color/anillo 13
		201Ü 205	Macro de color/anillo 14
		206Ü 210	Macro de color/anillo 15
		211Ü 215	Macro de color/anillo 16
		216Ü 220	Macro de color/anillo 17
		221Ü 225	Macro de color/anillo 18
		226Ü 230	Macro de color/anillo 19
		231Ü 235	Macro de color/anillo 20
		236Ü 240	Macro de color/anillo 21
		241Ü 245	Macro de color/anillo 22
		246Ü 250	Macro de color/anillo 23
		251Ü 255	Macro de color/anillo 24
12	Velocidad automática	000Ü 255	0–100% (solo cuando se usa el C. 11)
13	Zoom	000Ü 255	0–100%
14 Control		000Ü 009	Sin función
		010Ü 014	Blackout durante desplazamiento lateral/inclinación (mantener 5 s)
		015Ü 019	Sin función
		020Ü 024	Sin función
		025Ü 029	Sin función
		030Ü 034	Sin función
		035Ü 039	Sin función
		040Ü 044	Sin función
		045Ü 049	Sin función
		050Ü 054	Reiniciar desplazamiento lateral (mantener 5 s)
		055Ü 059	Reiniciar inclinación (mantener 5 s)
		060Ü 064	Reinicio del zoom (mantener 5 s)
		065Ü 069	Sin función
		070Ü 074	Reiniciar todo (mantener 5 s)
		075Ü 079	Sin función
		080Ü 084	Invertir movimiento lateral/inclinación (mantener 5 s)
		085Ü 089	Invertir movimiento lateral (mantener 5 s)
		090Ü 094	Invertir movimiento de inclinación (mantener 5 s)
		095Ü 099	Desactivar inversión del movimiento lateral (mantener 5 s)
		100Ü 104	Desactivar inversión del movimiento de inclinación (mantener 5 s)
		105Ü 109	Desactivar inversión del movimiento lateral/inclinación (mantener 5 s)
		110Ü 114	Sin función
		115Ü 119	Sin función
		120Ü 124	Ventilador de economía (mantener 5 s)
		125Ü 129	Ventilador al máximo (mantener 5 s)
		130Ü 134	Ventilador automático (mantener 5 s)
		135Ü 139	Curva de atenuador rápida (mantener 5 s)
		140Ü 144	Curva de atenuador suave (mantener 5 s)
		145Ü 255	Sin función
15	Rojo 1	000Ü 255	0–100%
16	Rojo nítido 1	000Ü 255	Nítido control (16-bit)
17	Verde 1	000Ü 255	0–100%
18	Verde nítido 1	000Ü 255	Nítido control (16-bit)
19	Azul 1	000Ü 255	0–100%
20	Azul nítido 1	000Ü 255	Nítido control (16-bit)
21	Blanco 1	000Ü 255	0–100%
22	Blanco nítido 1	000Ü 255	Nítido control (16-bit)
23	Rojo 2	000Ü 255	0–100%
24	Rojo nítido 2	000Ü 255	Nítido control (16-bit)
25	Verde 2	000Ü 255	0–100%
26	Verde nítido 2	000Ü 255	Nítido control (16-bit)
27	Azul 2	000Ü 255	0–100%
28	Azul nítido 2	000Ü 255	Nítido control (16-bit)
29	Blanco 2	000Ü 255	0–100%
30	Blanco nítido 2	000Ü 255	Nítido control (16-bit)
31	Rojo 3	000Ü 255	0–100%
32	Rojo nítido 3	000Ü 255	Nítido control (16-bit)
33	Verde 3	000Ü 255	0–100%
34	Verde nítido 3	000Ü 255	Nítido control (16-bit)
35	Azul 3	000Ü 255	0–100%
36	Azul nítido 3	000Ü 255	Nítido control (16-bit)
37	Blanco 3	000Ü 255	0–100%
38	Blanco nítido 3	000Ü 255	Nítido control (16-bit)
39	Rojo 4	000Ü 255	0–100%
40	Rojo nítido 4	000Ü 255	Nítido control (16-bit)
41	Verde 4	000Ü 255	0–100%
42	Verde nítido 4	000Ü 255	Nítido control (16-bit)
43	Azul 4	000Ü 255	0–100%
44	Azul nítido 4	000Ü 255	Nítido control (16-bit)
45	Blanco 4	000Ü 255	0–100%
46	Blanco nítido 4	000Ü 255	Nítido control (16-bit)
47	Rojo 5	000Ü 255	0–100%
48	Rojo nítido 5	000Ü 255	Nítido control (16-bit)
49	Verde 5	000Ü 255	0–100%
50	Verde nítido 5	000Ü 255	Nítido control (16-bit)
51	Azul 5	000Ü 255	0–100%
52	Azul nítido 5	000Ü 255	Nítido control (16-bit)
53	Blanco 5	000Ü 255	0–100%
54	Blanco nítido 5	000Ü 255	Nítido control (16-bit)
33CH	Canal	Función	Valor	Porcentaje/Configuración
	1	Desplazamiento Lateral	000Û 255	0–100%
	2	Desplazamiento Lateral Fino	000Û 255	Nítido control (16-bit)
	3	Inclinación	000Û 255	0–100%
	4	Inclinación Fina	000Û 255	Nítido control (16-bit)
	5	Velocidad Desplazamiento Lateral/Inclinación	000Û 255	0–100%
	6	Atenuador	000Û 255	0–100%
	7	Obturador (Shutter)	000Û 019020Û 024025Û 064065Û 069070Û 084085Û 089090Û 104105Û 109110Û 124125Û 129130Û 144145Û 149150Û 164165Û 169170Û 184185Û 189190Û 204205Û 209210Û 224225Û 229230Û 244245Û 255	CerradoAbiertoLento a rápidoAbiertoEncendido rápido/apagado gradualAbiertoApagado gradual/encendido rápidoAbiertoAleatorioAbiertoEncendido rápido aleatorio/apagado gradualAbiertoEncendido lento aleatorio/apagado rápidoAbiertoPulsoAbiertoPulso aleatorioAbiertoFade on/offAbiertoPulsoAbierto
	8	Rojo 1	000Û 255	0–100%
	9	Verde 1	000Û 255	0–100%
	10	Azul 1	000Û 255	0–100%
	11	Blanco 1	000Û 255	0–100%
	12	Rojo 2	000Û 255	0–100%
33CH (Cont.)	Canal	Función	Valor	Porcentaje/Configuración
	13	Verde 2	000Ü 255	0–100%
	14	Azul 2	000Ü 255	0–100%
	15	Blanco 2	000Ü 255	0–100%
	16	Rojo 3	000Ü 255	0–100%
	17	Verde 3	000Ü 255	0–100%
	18	Azul 3	000Ü 255	0–100%
	19	Blanco 3	000Ü 255	0–100%
	20	Rojo 4	000Ü 255	0–100%
	21	Verde 4	000Ü 255	0–100%
	22	Azul 4	000Ü 255	0–100%
	23	Blanco 4	000Ü 255	0–100%
	24	Rojo 5	000Ü 255	0–100%
	25	Verde 5	000Ü 255	0–100%
	26	Azul 5	000Ü 255	0–100%
	27	Blanco 5	000Ü 255000Ü 004	0–100%Abierto
		005Ü 009	Color 1
		010Ü 014	Color 2
		015Ü 019	Color 3
		020Ü 024	Color 4
		025Ü 029	Color 5
		030Ü 034	Color 6
		035Ü 039	Color 7
		040Ü 044	Color 8
		045Ü 049	Color 9
		050Ü 054	Color 10
		055Ü 059	Color 11
		060Ü 064	Color 12
		065Ü 069	Color 13
		070Ü 074	Color 14
		075Ü 079	Color 15
		080Ü 084	Color 16
		085Ü 089	Color 17
		090Ü 094	Color 18
		095Ü 099	Color 19
		100Ü 104	Color 20
		105Ü 109	Color 21
28 Color		110Ü 114	Color 22
		115Ü 119	Color 23
		120Ü 124	Color 24
		125Ü 129	Color 25
		130Ü 134	Color 26
		135Ü 139	Color 27
		140Ü 144	Color 28
		145Ü 149	Color 29
		150Ü 154	Color 30
		155Ü 159	Color 31
		160Ü 164	Color 32
		165Ü 169	Color 33
		170Ü 174	Color 34
		175Ü 179	Cerrado
		180Ü 201	Desplazamiento de color en sentido horario,rápido a lento
		202Ü 207	Parar en el color actual
		208Ü 229	Desplazamiento de color en sentido antihorario,rápido a lento
		230Ü 234	Cerrado
		235Ü 249	Desplazamiento de color
		250Ü 255	Cerrado
29 Selección de zona		000Ü 007	Zona 1, 2, 3, 4, 5
		008Ü 015	Zona 2, 3, 4, 5
		016Ü 023	Zona 3, 4, 5
		024Ü 031	Zona 4, 5
		032Ü 039	Zona 5
		040Ü 047	Sin función
		048Ü 055	Zona 1
		056Ü 063	Zona 1, 2
		064Ü 071	Zona 1, 2, 3
		072Ü 079	Zona 1, 2, 3, 4
		080Ü 087	Zona 1, 2, 3, 4, 5
		088Ü 095	Zona 1
		096Ü 103	Zona 2
		104Ü 111	Zona 3
		112Ü 119	Zona 4
		120Ü 127	Zona 5
		128Ü 135	Zona 1, 2
		136Ü 143	Zona 2, 3
		144Ü 151	Zona 3, 4
		152Ü 159	Zona 4, 5
		160Ü 167	Zona 1, 5
		168Ü 175	Zona 1, 2, 3
		176Ü 183	Zona 2, 3, 4
		184Ü 191	Zona 3, 4, 5
		192Ü 199	Zona 1, 4, 5
		200Ü 207	Zona 1, 2, 5
		208Ü 215	Zona 1, 2, 3, 4
		216Ü 223	Zona 2, 3, 4, 5
		224Ü 231	Zona 1, 3, 4, 5
		232Ü 239	Zona 1, 2, 4, 5
		240Ü 247	Zona 1, 2, 3, 5
		250Ü 255	Zona 1, 2, 3, 4, 5
		000Û 015	Sin función
		016Û 020	Macro de anillo 1
		021Û 025	Macro de anillo 2
		026Û 030	Macro de anillo 3
		031Û 035	Macro de anillo 4
		036Û 040	Macro de anillo 5
		041Û 045	Macro de anillo 6
		046Û 050	Macro de anillo 7
		051Û 055	Macro de anillo 8
		056Û 060	Macro de anillo 9
		061Û 065	Macro de anillo 10
		066Û 070	Macro de anillo 11
		071Û 075	Macro de anillo 12
		076Û 080	Macro de anillo 13
		081Û 085	Macro de anillo 14
		086Û 090	Macro de anillo 15
		091Û 095	Macro de anillo 16
		096Û 100	Macro de anillo 17
		101Û 105	Macro de anillo 18
		106Û 110	Macro de anillo 19
		111Û 115	Macro de anillo 20
		116Û 120	Macro de anillo 21
		121Û 125	Macro de anillo 22
		126Û 130	Macro de anillo 23
30 Programas		131Û 135	Macro de anillo 24
		136Û 140	Macro de color/anillo 1
		141Û 145	Macro de color/anillo 2
		146Û 150	Macro de color/anillo 3
		151Û 155	Macro de color/anillo 4
		156Û 160	Macro de color/anillo 5
		161Û 165	Macro de color/anillo 6
		166Û 170	Macro de color/anillo 7
		171Û 175	Macro de color/anillo 8
		176Û 180	Macro de color/anillo 9
		181Û 185	Macro de color/anillo 10
		186Û 190	Macro de color/anillo 11
		191Û 195	Macro de color/anillo 12
		196Û 200	Macro de color/anillo 13
		201Û 205	Macro de color/anillo 14
		206Û 210	Macro de color/anillo 15
		211Û 215	Macro de color/anillo 16
		216Û 220	Macro de color/anillo 17
		221Û 225	Macro de color/anillo 18
		226Û 230	Macro de color/anillo 19
		231Û 235	Macro de color/anillo 20
		236Û 240	Macro de color/anillo 21
		241Û 245	Macro de color/anillo 22
		246Û 250	Macro de color/anillo 23
		251Û 255	Macro de color/anillo 24
31	Velocidad automática	000Û 255	0–100% (solo cuando se usa el C. 30)
32	Zoom	000Ü 255	0–100%
33 Control		000Ü 009	Sin función
		010Ü 014	Blackout durante desplazamiento lateral/inclinación (mantener 5 s)
		015Ü 019	Sin función
		020Ü 024	Sin función
		025Ü 029	Sin función
		030Ü 034	Sin función
		035Ü 039	Sin función
		040Ü 044	Sin función
		045Ü 049	Sin función
		050Ü 054	Reiniciar desplazamiento lateral (mantener 5 s)
		055Ü 059	Reiniciar inclinación (mantener 5 s)
		060Ü 064	Reinicio del zoom (mantener 5 s)
		065Ü 069	Sin función
		070Ü 074	Reiniciar todo (mantener 5 s)
		075Ü 079	Sin función
		080Ü 084	Invertir movimiento lateral/inclinación (mantener 5 s)
		085Ü 089	Invertir movimiento lateral (mantener 5 s)
		090Ü 094	Invertir movimiento de inclinación (mantener 5 s)
		095Ü 099	Desactivar inversión del movimiento lateral (mantener 5 s)
		100Ü 104	Desactivar inversión del movimiento de inclinación (mantener 5 s)
		105Ü 109	Desactivar inversión del movimiento lateral/inclinación (mantener 5 s)
		110Ü 114	Sin función
		115Ü 119	Sin función
		120Ü 124	Ventilador de economía (mantener 5 s)
		125Ü 129	Ventilador al máximo (mantener 5 s)
		130Ü 134	Ventilador automático (mantener 5 s)
		135Ü 139	Curva de atenuador rápida (mantener 5 s)
		140Ü 144	Curva de atenuador suave (mantener 5 s)
		145Ü 255	Sin función
33CH MS	Canal	Función	Valor	Porcentaje/Configuración
	1	Desplazamiento Lateral	000Û 255	0–100%
	2	Desplazamiento Lateral Fino	000Û 255	Nítido control (16-bit)
	3	Inclinación	000Û 255	0–100%
	4	Inclinación Fina	000Û 255	Nítido control (16-bit)
	5	Velocidad Desplazamiento Lateral/Inclinación	000Û 255	0–100%
	6	Atenuador	000Û 255	0–100%
	7	Obturador (Shutter)	000Û 019	Cerrado
			020Û 024	Abierto
			025Û 064	Lento a rápido
			065Û 069	Abierto
			070Û 084	Encendido rápido/apagado gradual
			085Û 089	Abierto
			090Û 104	Apagado gradual/encendido rápido
			105Û 109	Abierto
			110Û 124	Aleatorio
			125Û 129	Abierto
			130Û 144	Encendido rápido aleatorio/apagado gradual
			145Û 149	Abierto
			150Û 164	Encendido lento aleatorio/apagado rápido
			165Û 169	Abierto
			170Û 184	Pulso
			185Û 189	Abierto
			190Û 204	Pulso aleatorio
			205Û 209	Abierto
			210Û 224	Fade on/off
			225Û 229	Abierto
			230Û 244	Pulso
			245Û 255	Abierto
33CH MS(Cont.)	Canal	Función	Valor	Porcentaje/Configuración
			000Ü 004	Abierto
			005Ü 009	Color 1
			010Ü 014	Color 2
			015Ü 019	Color 3
			020Ü 024	Color 4
			025Ü 029	Color 5
			030Ü 034	Color 6
			035Ü 039	Color 7
			040Ü 044	Color 8
			045Ü 049	Color 9
			050Ü 054	Color 10
			055Ü 059	Color 11
			060Ü 064	Color 12
			065Ü 069	Color 13
			070Ü 074	Color 14
			075Ü 079	Color 15
			080Ü 084	Color 16
			085Ü 089	Color 17
			090Ü 094	Color 18
			095Ü 099	Color 19
			100Ü 104	Color 20
			105Ü 109	Color 21
	8 Color		110Ü 114	Color 22
			115Ü 119	Color 23
			120Ü 124	Color 24
			125Ü 129	Color 25
			130Ü 134	Color 26
			135Ü 139	Color 27
			140Ü 144	Color 28
			145Ü 149	Color 29
			150Ü 154	Color 30
			155Ü 159	Color 31
			160Ü 164	Color 32
			165Ü 169	Color 33
			170Ü 174	Color 34
			175Ü 179	Cerrado
			180Ü 201	Desplazamiento de color en sentido horario,rápido a lento
			202Ü 207	Parar en el color actual
			208Ü 229	Desplazamiento de color en sentido antihorario,rápido a lento
			230Ü 234	Cerrado
			235Ü 249	Desplazamiento de color
			250Ü 255	Cerrado
9 Selección de zona		000Ü 007	Zona 1, 2, 3, 4, 5
		008Ü 015	Zona 2, 3, 4, 5
		016Ü 023	Zona 3, 4, 5
		024Ü 031	Zona 4, 5
		032Ü 039	Zona 5
		040Ü 047	Sin función
		048Ü 055	Zona 1
		056Ü 063	Zona 1, 2
		064Ü 071	Zona 1, 2, 3
		072Ü 079	Zona 1, 2, 3, 4
		080Ü 087	Zona 1, 2, 3, 4, 5
		088Ü 095	Zona 1
		096Ü 103	Zona 2
		104Ü 111	Zona 3
		112Ü 119	Zona 4
		120Ü 127	Zona 5
		128Ü 135	Zona 1, 2
		136Ü 143	Zona 2, 3
		144Ü 151	Zona 3, 4
		152Ü 159	Zona 4, 5
		160Ü 167	Zona 1, 5
		168Ü 175	Zona 1, 2, 3
		176Ü 183	Zona 2, 3, 4
		184Ü 191	Zona 3, 4, 5
		192Ü 199	Zona 1, 4, 5
		200Ü 207	Zona 1, 2, 5
		208Ü 215	Zona 1, 2, 3, 4
		216Ü 223	Zona 2, 3, 4, 5
		224Ü 231	Zona 1, 3, 4, 5
		232Ü 239	Zona 1, 2, 4, 5
		240Ü 247	Zona 1, 2, 3, 5
		250Ü 255	Zona 1, 2, 3, 4, 5
		000Ü 015	Sin función
		016Ü 020	Macro de anillo 1
		021Ü 025	Macro de anillo 2
		026Ü 030	Macro de anillo 3
		031Ü 035	Macro de anillo 4
		036Ü 040	Macro de anillo 5
		041Ü 045	Macro de anillo 6
		046Ü 050	Macro de anillo 7
		051Ü 055	Macro de anillo 8
		056Ü 060	Macro de anillo 9
		061Ü 065	Macro de anillo 10
		066Ü 070	Macro de anillo 11
		071Ü 075	Macro de anillo 12
		076Ü 080	Macro de anillo 13
		081Ü 085	Macro de anillo 14
		086Ü 090	Macro de anillo 15
		091Ü 095	Macro de anillo 16
		096Ü 100	Macro de anillo 17
		101Ü 105	Macro de anillo 18
		106Ü 110	Macro de anillo 19
		111Ü 115	Macro de anillo 20
		116Ü 120	Macro de anillo 21
		121Ü 125	Macro de anillo 22
		126Ü 130	Macro de anillo 23
		131Ü 135	Macro de anillo 24
10 Programas		136Ü 140	Macro de color/anillo 1
		141Ü 145	Macro de color/anillo 2
		146Ü 150	Macro de color/anillo 3
		151Ü 155	Macro de color/anillo 4
		156Ü 160	Macro de color/anillo 5
		161Ü 165	Macro de color/anillo 6
		166Ü 170	Macro de color/anillo 7
		171Ü 175	Macro de color/anillo 8
		176Ü 180	Macro de color/anillo 9
		181Ü 185	Macro de color/anillo 10
		186Ü 190	Macro de color/anillo 11
		191Ü 195	Macro de color/anillo 12
		196Ü 200	Macro de color/anillo 13
		201Ü 205	Macro de color/anillo 14
		206Ü 210	Macro de color/anillo 15
		211Ü 215	Macro de color/anillo 16
		216Ü 220	Macro de color/anillo 17
		221Ü 225	Macro de color/anillo 18
		226Ü 230	Macro de color/anillo 19
		231Ü 235	Macro de color/anillo 20
		236Ü 240	Macro de color/anillo 21
		241Ü 245	Macro de color/anillo 22
		246Ü 250	Macro de color/anillo 23
		251Ü 255	Macro de color/anillo 24
11	Velocidad automática	000Ü 255	0–100% (solo cuando se usa el C. 10)
12	Zoom	000Ü 255	0–100%
13 Control		000Ü 009	Sin función
		010Ü 014	Blackout durante desplazamiento lateral/inclinación (mantener 5 s)
		015Ü 019	Sin función
		020Ü 024	Sin función
		025Ü 029	Sin función
		030Ü 034	Sin función
		035Ü 039	Sin función
		040Ü 044	Sin función
		045Ü 049	Sin función
		050Ü 054	Reiniciar desplazamiento lateral (mantener 5 s)
		055Ü 059	Reiniciar inclinación (mantener 5 s)
		060Ü 064	Reinicio del zoom (mantener 5 s)
		065Ü 069	Sin función
		070Ü 074	Reiniciar todo (mantener 5 s)
		075Ü 079	Sin función
		080Ü 084	Invertir movimiento lateral/inclinación (mantener 5 s)
		085Ü 089	Invertir movimiento lateral (mantener 5 s)
		090Ü 094	Invertir movimiento de inclinación (mantener 5 s)
		095Ü 099	Desactivar inversión del movimiento lateral (mantener 5 s)
		100Ü 104	Desactivar inversión del movimiento de inclinación (mantener 5 s)
		105Ü 109	Desactivar inversión del movimiento lateral/inclinación (mantener 5 s)
		110Ü 114	Sin función
		115Ü 119	Sin función
		120Ü 124	Ventilador de economía (mantener 5 s)
		125Ü 129	Ventilador al máximo (mantener 5 s)
		130Ü 134	Ventilador automático (mantener 5 s)
		135Ü 139	Curva de atenuador rápida (mantener 5 s)
		140Ü 144	Curva de atenuador suave (mantener 5 s)
		145Ü 255	Sin función
14	Rojo 1	000Ü 255	0–100%
15	Verde 1	000Ü 255	0–100%
16	Azul 1	000Ü 255	0–100%
17	Blanco 1	000Ü 255	0–100%
18	Rojo 2	000Ü 255	0–100%
19	Verde 2	000Ü 255	0–100%
20	Azul 2	000Ü 255	0–100%
21	Blanco 2	000Ü 255	0–100%
22	Rojo 3	000Ü 255	0–100%
23	Verde 3	000Ü 255	0–100%
24	Azul 3	000Ü 255	0–100%
25	Blanco 3	000Ü 255	0–100%
26	Rojo 4	000Ü 255	0–100%
27	Verde 4	000Ü 255	0–100%
28	Azul 4	000Ü 255	0–100%
29	Blanco 4	000Ü 255	0–100%
30	Rojo 5	000Ü 255	0–100%
31	Verde 5	000Ü 255	0–100%
32	Azul 5	000Ü 255	0–100%
33	Blanco 5	000Ü 255	0–100%
22CH	Canal	Función	Valor	Porcentaje/Configuración
	1	Desplazamiento Lateral	000Û 255	0–100%
	2	Desplazamiento Lateral Fino	000Û 255	Nítido control (16-bit)
	3	Inclinación	000Û 255	0–100%
	4	Inclinación Fina	000Û 255	Nítido control (16-bit)
	5	Velocidad Desplazamiento Lateral/Inclinación	000Û 255	0–100%
	6	Atenuador	000Û 255	0–100%
	7	Atenuador Fino	000Û 255	Nítido control (16-bit)
	8	Obturador (Shutter)	000Û 019020Û 024025Û 064065Û 069070Û 084085Û 089090Û 104105Û 109110Û 124125Û 129130Û 144145Û 149150Û 164165Û 169170Û 184185Û 189190Û 204205Û 209210Û 224225Û 229230Û 244245Û 255	CerradoAbiertoLento a rápidoAbiertoEncendido rápido/apagado gradualAbiertoApagado gradual/encendido rápidoAbiertoAleatorioAbiertoEncendido rápido aleatorio/apagado gradualAbiertoEncendido lento aleatorio/apagado rápidoAbiertoPulsoAbiertoPulso aleatorioAbiertoFade on/offAbiertoPulsoAbierto
	9	Rojo	000Û 255	0–100%
	10	Rojo nítido	000Û 255	Nítido control (16-bit)
	11	Verde	000Û 255	0–100%
	12	Verde nítido	000Û 255	Nítido control (16-bit)
	13	Azul	000Û 255	0–100%
	14	Azul nítido	000Û 255	Nítido control (16-bit)
	15	Blanco	000Û 255	0–100%
	16	Blanco nítido	000Û 255	Nítido control (16-bit)
22CH(Cont.)	Canal	Función	Valor	Porcentaje/Configuración
	17 Color		000Û 004	Abierto
			005Û 009	Color 1
			010Û 014	Color 2
			015Û 019	Color 3
			020Û 024	Color 4
			025Û 029	Color 5
			030Û 034	Color 6
			035Û 039	Color 7
			040Û 044	Color 8
			045Û 049	Color 9
			050Û 054	Color 10
			055Û 059	Color 11
			060Û 064	Color 12
			065Û 069	Color 13
			070Û 074	Color 14
			075Û 079	Color 15
			080Û 084	Color 16
			085Û 089	Color 17
			090Û 094	Color 18
			095Û 099	Color 19
			100Û 104	Color 20
			105Û 109	Color 21
			110Û 114	Color 22
			115Û 119	Color 23
			120Û 124	Color 24
			125Û 129	Color 25
			130Û 134	Color 26
			135Û 139	Color 27
			140Û 144	Color 28
			145Û 149	Color 29
			150Û 154	Color 30
			155Û 159	Color 31
			160Û 164	Color 32
			165Û 169	Color 33
			170Û 174	Color 34
			175Û 179	Cerrado
			180Û 201	Desplazamiento de color en sentido horario, rápido a lento
			202Û 207	Parar en el color actual
			208Û 229	Desplazamiento de color en sentido antihorario, rápido a lento
			230Û 234	Cerrado
			235Û 249	Desplazamiento de color
			250Û 255	Cerrado
18 Seleccion de zona		000Ü 007	Zona 1, 2, 3, 4, 5
		008Ü 015	Zona 2, 3, 4, 5
		016Ü 023	Zona 3, 4, 5
		024Ü 031	Zona 4, 5
		032Ü 039	Zona 5
		040Ü 047	Sin función
		048Ü 055	Zona 1
		056Ü 063	Zona 1, 2
		064Ü 071	Zona 1, 2, 3
		072Ü 079	Zona 1, 2, 3, 4
		080Ü 087	Zona 1, 2, 3, 4, 5
		088Ü 095	Zona 1
		096Ü 103	Zona 2
		104Ü 111	Zona 3
		112Ü 119	Zona 4
		120Ü 127	Zona 5
		128Ü 135	Zona 1, 2
		136Ü 143	Zona 2, 3
		144Ü 151	Zona 3, 4
		152Ü 159	Zona 4, 5
		160Ü 167	Zona 1, 5
		168Ü 175	Zona 1, 2, 3
		176Ü 183	Zona 2, 3, 4
		184Ü 191	Zona 3, 4, 5
		192Ü 199	Zona 1, 4, 5
		200Ü 207	Zona 1, 2, 5
		208Ü 215	Zona 1, 2, 3, 4
		216Ü 223	Zona 2, 3, 4, 5
		224Ü 231	Zona 1, 3, 4, 5
		232Ü 239	Zona 1, 2, 4, 5
		240Ü 247	Zona 1, 2, 3, 5
		250Ü 255	Zona 1, 2, 3, 4, 5
		000Û 015	Sin función
		016Û 020	Macro de anillo 1
		021Û 025	Macro de anillo 2
		026Û 030	Macro de anillo 3
		031Û 035	Macro de anillo 4
		036Û 040	Macro de anillo 5
		041Û 045	Macro de anillo 6
		046Û 050	Macro de anillo 7
		051Û 055	Macro de anillo 8
		056Û 060	Macro de anillo 9
		061Û 065	Macro de anillo 10
		066Û 070	Macro de anillo 11
		071Û 075	Macro de anillo 12
		076Û 080	Macro de anillo 13
		081Û 085	Macro de anillo 14
		086Û 090	Macro de anillo 15
		091Û 095	Macro de anillo 16
		096Û 100	Macro de anillo 17
		101Û 105	Macro de anillo 18
		106Û 110	Macro de anillo 19
		111Û 115	Macro de anillo 20
		116Û 120	Macro de anillo 21
		121Û 125	Macro de anillo 22
		126Û 130	Macro de anillo 23
19 Programas		131Û 135	Macro de anillo 24
		136Û 140	Macro de color/anillo 1
		141Û 145	Macro de color/anillo 2
		146Û 150	Macro de color/anillo 3
		151Û 155	Macro de color/anillo 4
		156Û 160	Macro de color/anillo 5
		161Û 165	Macro de color/anillo 6
		166Û 170	Macro de color/anillo 7
		171Û 175	Macro de color/anillo 8
		176Û 180	Macro de color/anillo 9
		181Û 185	Macro de color/anillo 10
		186Û 190	Macro de color/anillo 11
		191Û 195	Macro de color/anillo 12
		196Û 200	Macro de color/anillo 13
		201Û 205	Macro de color/anillo 14
		206Û 210	Macro de color/anillo 15
		211Û 215	Macro de color/anillo 16
		216Û 220	Macro de color/anillo 17
		221Û 225	Macro de color/anillo 18
		226Û 230	Macro de color/anillo 19
		231Û 235	Macro de color/anillo 20
		236Û 240	Macro de color/anillo 21
		241Û 245	Macro de color/anillo 22
		246Û 250	Macro de color/anillo 23
		251Û 255	Macro de color/anillo 24
20	Velocidad automática	000Û 255	0–100% (solo cuando se usa el C. 19)
21	Zoom	000Ü 255	0–100%
22 Control		000Ü 009	Sin función
		010Ü 014	Blackout durante desplazamiento lateral/inclinación (mantener 5 s)
		015Ü 019	Sin función
		020Ü 024	Sin función
		025Ü 029	Sin función
		030Ü 034	Sin función
		035Ü 039	Sin función
		040Ü 044	Sin función
		045Ü 049	Sin función
		050Ü 054	Reiniciar desplazamiento lateral (mantener 5 s)
		055Ü 059	Reiniciar inclinación (mantener 5 s)
		060Ü 064	Reinicio del zoom (mantener 5 s)
		065Ü 069	Sin función
		070Ü 074	Reiniciar todo (mantener 5 s)
		075Ü 079	Sin función
		080Ü 084	Invertir movimiento lateral/inclinación (mantener 5 s)
		085Ü 089	Invertir movimiento lateral (mantener 5 s)
		090Ü 094	Invertir movimiento de inclinación (mantener 5 s)
		095Ü 099	Desactivar inversión del movimiento lateral (mantener 5 s)
		100Ü 104	Desactivar inversión del movimiento de inclinación (mantener 5 s)
		105Ü 109	Desactivar inversión del movimiento lateral/inclinación (mantener 5 s)
		110Ü 114	Sin función
		115Ü 119	Sin función
		120Ü 124	Ventilador de economía (mantener 5 s)
		125Ü 129	Ventilador al máximo (mantener 5 s)
		130Ü 134	Ventilador automático (mantener 5 s)
		135Ü 139	Curva de atenuador rápida (mantener 5 s)
		140Ü 144	Curva de atenuador suave (mantener 5 s)
		145Ü 255	Sin función
17CH	Canal	Función	Valor	Porcentaje/Configuración
	1	Desplazamiento Lateral	000Û 255	0–100%
	2	Desplazamiento Lateral Fino	000Û 255	Nítido control (16-bit)
	3	Inclinación	000Û 255	0–100%
	4	Inclinación Fina	000Û 255	Nítido control (16-bit)
	5	Velocidad Desplazamiento Lateral/Inclinación	000Û 255	0–100%
	6	Atenuador	000Û 255	0–100%
	7	Obturador (Shutter)	000Û 019020Û 024025Û 064065Û 069070Û 084085Û 089090Û 104105Û 109110Û 124125Û 129130Û 144145Û 149150Û 164165Û 169170Û 184185Û 189190Û 204205Û 209210Û 224225Û 229230Û 244245Û 255	CerradoAbiertoLento a rápidoAbiertoEncendido rápido/apagado gradualAbiertoApagado gradual/encendido rápidoAbiertoAleatorioAbiertoEncendido rápido aleatorio/apagado gradualAbiertoEncendido lento aleatorio/apagado rápidoAbiertoPulsoAbiertoPulso aleatorioAbiertoFade on/offAbiertoPulsoAbierto
	8	Rojo	000Û 255	0–100%
	9	Verde	000Û 255	0–100%
	10	Azul	000Û 255	0–100%
	11	Blanco	000Û 255	0–100%
17CH(Cont.)	Canal	Función	Valor	Porcentaje/Configuración
			000Ü 004	Abierto
			005Ü 009	Color 1
			010Ü 014	Color 2
			015Ü 019	Color 3
			020Ü 024	Color 4
			025Ü 029	Color 5
			030Ü 034	Color 6
			035Ü 039	Color 7
			040Ü 044	Color 8
			045Ü 049	Color 9
			050Ü 054	Color 10
			055Ü 059	Color 11
			060Ü 064	Color 12
			065Ü 069	Color 13
			070Ü 074	Color 14
			075Ü 079	Color 15
			080Ü 084	Color 16
			085Ü 089	Color 17
			090Ü 094	Color 18
			095Ü 099	Color 19
			100Ü 104	Color 20
			105Ü 109	Color 21
	12 Color		110Ü 114	Color 22
			115Ü 119	Color 23
			120Ü 124	Color 24
			125Ü 129	Color 25
			130Ü 134	Color 26
			135Ü 139	Color 27
			140Ü 144	Color 28
			145Ü 149	Color 29
			150Ü 154	Color 30
			155Ü 159	Color 31
			160Ü 164	Color 32
			165Ü 169	Color 33
			170Ü 174	Color 34
			175Ü 179	Cerrado
			180Ü 201	Desplazamiento de color en sentido horario,rápido a lento
			202Ü 207	Parar en el color actual
			208Ü 229	Desplazamiento de color en sentido antihorario,rápido a lento
			230Ü 234	Cerrado
			235Ü 249	Desplazamiento de color
			250Ü 255	Cerrado
13 Selección de zona		000Ü 007	Zona 1, 2, 3, 4, 5
		008Ü 015	Zona 2, 3, 4, 5
		016Ü 023	Zona 3, 4, 5
		024Ü 031	Zona 4, 5
		032Ü 039	Zona 5
		040Ü 047	Sin función
		048Ü 055	Zona 1
		056Ü 063	Zona 1, 2
		064Ü 071	Zona 1, 2, 3
		072Ü 079	Zona 1, 2, 3, 4
		080Ü 087	Zona 1, 2, 3, 4, 5
		088Ü 095	Zona 1
		096Ü 103	Zona 2
		104Ü 111	Zona 3
		112Ü 119	Zona 4
		120Ü 127	Zona 5
		128Ü 135	Zona 1, 2
		136Ü 143	Zona 2, 3
		144Ü 151	Zona 3, 4
		152Ü 159	Zona 4, 5
		160Ü 167	Zona 1, 5
		168Ü 175	Zona 1, 2, 3
		176Ü 183	Zona 2, 3, 4
		184Ü 191	Zona 3, 4, 5
		192Ü 199	Zona 1, 4, 5
		200Ü 207	Zona 1, 2, 5
		208Ü 215	Zona 1, 2, 3, 4
		216Ü 223	Zona 2, 3, 4, 5
		224Ü 231	Zona 1, 3, 4, 5
		232Ü 239	Zona 1, 2, 4, 5
		240Ü 247	Zona 1, 2, 3, 5
		250Ü 255	Zona 1, 2, 3, 4, 5
		000Û 015	Sin función
		016Û 020	Macro de anillo 1
		021Û 025	Macro de anillo 2
		026Û 030	Macro de anillo 3
		031Û 035	Macro de anillo 4
		036Û 040	Macro de anillo 5
		041Û 045	Macro de anillo 6
		046Û 050	Macro de anillo 7
		051Û 055	Macro de anillo 8
		056Û 060	Macro de anillo 9
		061Û 065	Macro de anillo 10
		066Û 070	Macro de anillo 11
		071Û 075	Macro de anillo 12
		076Û 080	Macro de anillo 13
		081Û 085	Macro de anillo 14
		086Û 090	Macro de anillo 15
		091Û 095	Macro de anillo 16
		096Û 100	Macro de anillo 17
		101Û 105	Macro de anillo 18
		106Û 110	Macro de anillo 19
		111Û 115	Macro de anillo 20
		116Û 120	Macro de anillo 21
		121Û 125	Macro de anillo 22
		126Û 130	Macro de anillo 23
14 Programas		131Û 135	Macro de anillo 24
		136Û 140	Macro de color/anillo 1
		141Û 145	Macro de color/anillo 2
		146Û 150	Macro de color/anillo 3
		151Û 155	Macro de color/anillo 4
		156Û 160	Macro de color/anillo 5
		161Û 165	Macro de color/anillo 6
		166Û 170	Macro de color/anillo 7
		171Û 175	Macro de color/anillo 8
		176Û 180	Macro de color/anillo 9
		181Û 185	Macro de color/anillo 10
		186Û 190	Macro de color/anillo 11
		191Û 195	Macro de color/anillo 12
		196Û 200	Macro de color/anillo 13
		201Û 205	Macro de color/anillo 14
		206Û 210	Macro de color/anillo 15
		211Û 215	Macro de color/anillo 16
		216Û 220	Macro de color/anillo 17
		221Û 225	Macro de color/anillo 18
		226Û 230	Macro de color/anillo 19
		231Û 235	Macro de color/anillo 20
		236Û 240	Macro de color/anillo 21
		241Û 245	Macro de color/anillo 22
		246Û 250	Macro de color/anillo 23
		251Û 255	Macro de color/anillo 24
	15	Velocidad automática	000Û 255	0–100% (solo cuando se usa el C. 14)
16	Zoom	000Ü 255	0–100%
17 Control		000Ü 009	Sin función
		010Ü 014	Blackout durante desplazamiento lateral/inclinación (mantener 5 s)
		015Ü 019	Sin función
		020Ü 024	Sin función
		025Ü 029	Sin función
		030Ü 034	Sin función
		035Ü 039	Sin función
		040Ü 044	Sin función
		045Ü 049	Sin función
		050Ü 054	Reiniciar desplazamiento lateral (mantener 5 s)
		055Ü 059	Reiniciar inclinación (mantener 5 s)
		060Ü 064	Reinicio del zoom (mantener 5 s)
		065Ü 069	Sin función
		070Ü 074	Reiniciar todo (mantener 5 s)
		075Ü 079	Sin función
		080Ü 084	Invertir movimiento lateral/inclinación (mantener 5 s)
		085Ü 089	Invertir movimiento lateral (mantener 5 s)
		090Ü 094	Invertir movimiento de inclinación (mantener 5 s)
		095Ü 099	Desactivar inversión del movimiento lateral (mantener 5 s)
		100Ü 104	Desactivar inversión del movimiento de inclinación (mantener 5 s)
		105Ü 109	Desactivar inversión del movimiento lateral/inclinación (mantener 5 s)
		110Ü 114	Sin función
		115Ü 119	Sin función
		120Ü 124	Ventilador de economía (mantener 5 s)
		125Ü 129	Ventilador al máximo (mantener 5 s)
		130Ü 134	Ventilador automático (mantener 5 s)
		135Ü 139	Curva de atenuador rápida (mantener 5 s)
		140Ü 144	Curva de atenuador suave (mantener 5 s)
		145Ü 255	Sin función
15CH	Canal	Función	Valor	Porcentaje/Configuración
	1	Desplazamiento Lateral	000Û 255	0–100%
	2	Desplazamiento Lateral Fino	000Û 255	Nítido control (16-bit)
	3	Inclinación	000Û 255	0–100%
	4	Inclinación Fina	000Û 255	Nítido control (16-bit)
	5	Velocidad Desplazamiento Lateral/Inclinación	000Û 255	0–100%
	6	Atenuador	000Û 255	0–100%
	7	Atenuador Fino	000Û 255	Nítido control (16-bit)
	8	Obturador (Shutter)	000Û 019020Û 024025Û 064065Û 069070Û 084085Û 089090Û 104105Û 109110Û 124125Û 129130Û 144145Û 149150Û 164165Û 169170Û 184185Û 189190Û 204205Û 209210Û 224225Û 229230Û 244245Û 255	CerradoAbiertoLento a rápidoAbiertoEncendido rápido/apagado gradualAbiertoApagado gradual/encendido rápidoAbiertoAleatorioAbiertoEncendido rápido aleatorio/apagado gradualAbiertoEncendido lento aleatorio/apagado rápidoAbiertoPulsoAbiertoPulso aleatorioAbiertoFade on/offAbiertoPulsoAbierto
	9	Rojo	000Û 255	0–100%
	10	Verde	000Û 255	0–100%
	11	Azul	000Û 255	0–100%
	12	Blanco	000Û 255	0–100%
15CH(Cont.)	Canal	Función	Valor	Porcentaje/Configuración
			000Ü 004	Abierto
			005Ü 009	Color 1
			010Ü 014	Color 2
			015Ü 019	Color 3
			020Ü 024	Color 4
			025Ü 029	Color 5
			030Ü 034	Color 6
			035Ü 039	Color 7
			040Ü 044	Color 8
			045Ü 049	Color 9
			050Ü 054	Color 10
			055Ü 059	Color 11
			060Ü 064	Color 12
			065Ü 069	Color 13
			070Ü 074	Color 14
			075Ü 079	Color 15
			080Ü 084	Color 16
			085Ü 089	Color 17
			090Ü 094	Color 18
			095Ü 099	Color 19
			100Ü 104	Color 20
			105Ü 109	Color 21
	13 Color		110Ü 114	Color 22
			115Ü 119	Color 23
			120Ü 124	Color 24
			125Ü 129	Color 25
			130Ü 134	Color 26
			135Ü 139	Color 27
			140Ü 144	Color 28
			145Ü 149	Color 29
			150Ü 154	Color 30
			155Ü 159	Color 31
			160Ü 164	Color 32
			165Ü 169	Color 33
			170Ü 174	Color 34
			175Ü 179	Cerrado
			180Ü 201	Desplazamiento de color en sentido horario,rápido a lento
			202Ü 207	Parar en el color actual
			208Ü 229	Desplazamiento de color en sentido antihorario,rápido a lento
			230Ü 234	Cerrado
			235Ü 249	Desplazamiento de color
			250Ü 255	Cerrado
	14	Zoom	000Ü 255	0–100%
		000Ü 009	Sin función
		010Ü 014	Blackout durante desplazamiento lateral/inclinación (mantener 5 s)
		015Ü 019	Sin función
		020Ü 024	Sin función
		025Ü 029	Sin función
		030Ü 034	Sin función
		035Ü 039	Sin función
		040Ü 044	Sin función
		045Ü 049	Sin función
		050Ü 054	Reiniciar desplazamiento lateral (mantener 5 s)
		055Ü 059	Reiniciar inclinación (mantener 5 s)
		060Ü 064	Reinicio del zoom (mantener 5 s)
		065Ü 069	Sin función
		070Ü 074	Reiniciar todo (mantener 5 s)
		075Ü 079	Sin función
		080Ü 084	Invertir movimiento lateral/inclinación (mantener 5 s)
15 Control		085Ü 089	Invertir movimiento lateral (mantener 5 s)
		090Ü 094	Invertir movimiento de inclinación (mantener 5 s)
		095Ü 099	Desactivar inversión del movimiento lateral (mantener 5 s)
		100Ü 104	Desactivar inversión del movimiento de inclinación (mantener 5 s)
		105Ü 109	Desactivar inversión del movimiento lateral/inclinación (mantener 5 s)
		110Ü 114	Sin función
		115Ü 119	Sin función
		120Ü 124	Ventilador de economía (mantener 5 s)
		125Ü 129	Ventilador al máximo (mantener 5 s)
		130Ü 134	Ventilador automático (mantener 5 s)
		135Ü 139	Curva de atenuador rápida (mantener 5 s)
		140Ü 144	Curva de atenuador suave (mantener 5 s)
		145Ü 255	Sin función
