GEBRUIKSAANWIJZING Rogue R2 Wash Chauvet

Over deze handleiding

De Rogue™ R2 Wash Beknopte Handleiding (BH) bevat basisinformation over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Veiligheidsinstructies

Open het product NIET. Het bevat geen te onderhouden onderdelen.
Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden. (IP20)
Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
Sluit dit product NIET aan op een dimmer of een regelweerstand.
Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
Gebruik UITSLUITEND de ophang-/montagebeugel of de hendels om dit product te dragen. Draag het product niet aan de bewegende kop.
Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.
Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren.
Maak vanuit de VS, het VK, Ierland, Mexico of Benelux gebruik van de informatie onder Contact Us aan het einde van deze BH.

Contact

Wat is inbegrepen

Rogue™ R2 Wash
Neutrik® powerCON® stroomsnoer
Omegabeugel met bevestigingsapparatuur
Garantiekaart
Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Chauvet Rogue R2 Wash - AC-stroom - 1

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten o door het te ontkoppelen.

Power Linking

U kunt tot 4 Rogue™ R2 Wash -producten koppelen bij 120 V, 8 producten bij 208 V of 9 producten bij 230 V. Dit aantal niet overschrijden. Power Linkingsnoeren kunnen apart aangeschaft worden.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live	Zwart	Bruin	Geel/messing
AC Neutraal	Wit	Blauw	Zilver
AC Aarde	Groen/geel	Groen/geel	Groen

De zekering vervangen

Ontkoppel dit product van de stroom.
Gebruik een platkopschroevendraaier en schroef de kap van de zekeringshouder los van de behuizing.
Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

DMX-koppeling

De Rogue™ R2 wash kan met een DMX-controller werken met een 3-pins of 5-pins seriële DMX-verbinding. Op www.chauvetprofessional.com is een DMX-basishandleiding verkrijgbaar.

DMX-aansluiting

De Rogue™ R2 Wash gebruikt een 3- of 5-pins normale DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 15CH, 17CH, 22CH, 33CH, 33CH MS, 54CH MS, 54CH en 56CH. Zie de gebruikershandleiding voor meer informatie over het verbinden en configureren van het product voor DMX-werking.

Montage

Lees alvorens dit product te monteren alle Veiligheidsvoorschriften. Gebruik ten minste één montagepunt per product. Controleer of de montageklemmen (zoal TRUSST®-klemmen van Chauvet) het gewicht van het product kunnen dragen. Ga voor onze Chauvet-serie montageklemmen naar www.trusst.com/productcategory/accessories-clamps/.

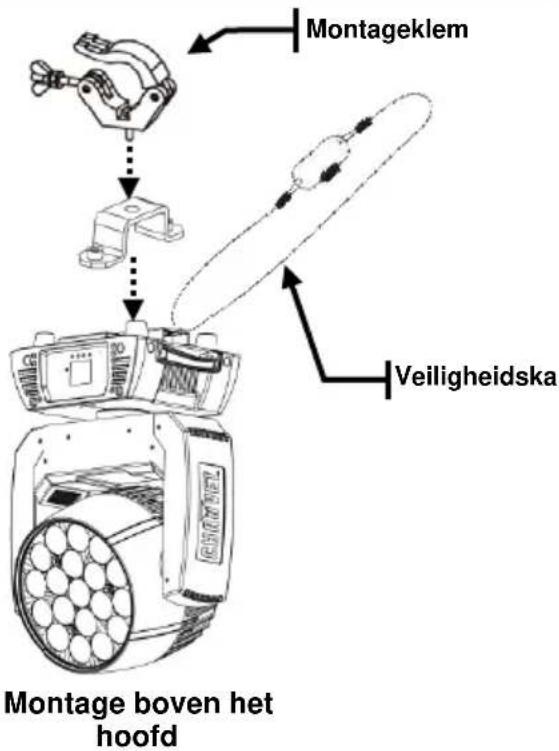

Montagediagram van het product

Chauvet Rogue R2 Wash - Montagediagram van het product - 1

Chauvet Rogue R2 Wash - Montagediagram van het product - 2


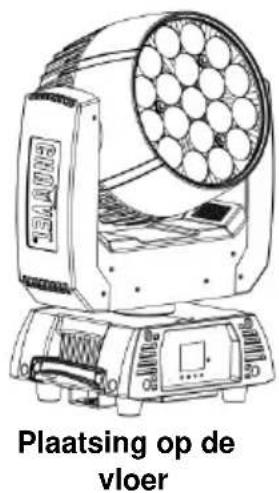

Plaatsing op de vloer

Chauvet Rogue R2 Wash - Montagediagram van het product - 3

Als slechts één montageklem wordt gebruikt, moet een klem met een borgbout gebruikt worden, om onopzettelijk loskomen te vermijden.

Beschrijving bedieningspane el

Toets	Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

Menu map

Hoofdniveau	Programmeerniveaus			Beschrijving
Address	001-512			Stelt het DMX-startadres in
Run Mode	DMX		15CH	Selecteert de DMX-modus
			17CH
			22CH
			33CH
			33CH MS
			54CH
			54CH MS
			56CH
	Auto Test			Voert de testprocedure van het product uit
	Manual Test	Pan	000–255	Maakt handmatige bediening mogelijk van alle instellingen van het bedieningspaneel
		Tilt
		Dimmer
		Shutter
		Red 1
		Green 1
		Blue 1
		White 1
		Red 2
		Green 2
		Blue 2
		White 2
		Red 3
		Green 3
		Blue 3
		White 3
		Red 4
		Green 4
		Blue 4
		White 4
		Red 5
		Green 5
		Blue 5
		White 5
		Zoom

Menumap (vervolg)

Hoofdniveau	Programmeerniveaus				Beschrijving
Setup	Pan Reverse		OFF		Omgekeerde zwenkbediening
			ON		Normale zwenkbediening
	Tilt Reverse		OFF		Omgekeerde kantelbediening
			ON		Normale kantelbediening
	Pan Angle		540		Selecteert het 540° zwenkhoekbereik
			360		Selecteert het 360° zwenkhoekbereik
			180		Selecteert het 180° zwenkhoekbereik
	Tilt Angle		230		Selecteert het 230° kantelhoekbereik
			180		Selecteert het 180° kantelhoekbereik
			90		Selecteert het 90° kantelhoekbereik
	Fans		Auto		Selecteert de bedieningsmodus van de ventilator.
			ECO
			Full
	Display		OFF		Bepaalt hoe lang de achtergrondverlichting van het display aan blijft nadat de laatste opdrachtknop is ingedrukt
			ON
	Screen Rev		OFF		Roteert de weergave van het bedieningsscherm met 180°
			ON		Normale weergave van het bedieningsscherm
	Dimmer Curve		Linear		Lineaire dimmer
			Square		Dimmer met vierkante curve
			I Squa		Dimmer met omgekeerde vierkante curve
			SCurve		Dimmer met S-curve
	Dimmer Speed		Smooth		Langzame (Smooth) of snelle (Fast) dimmercurves
			Fast
	Color calibration	Off			Max. opbrengst wanneer RGBW DMX-kanalen bij maximaal vermogen zijn
		On			Fabrieksgekalibreerde kleurtemperatuur wanneer RGBW DMX-kanalen bij maximaal vermogen zijn
		Custom	RED	100–255	Handmatige kalibratie van kleurtemperatuur wanneer RGBW DMX-kanalen bij maximaal vermogen zijn
			GREEN
			BLUE

Menumap (vervolg)

Hoofdniveau	Programmeerniveaus			Beschrijving
Setup (Vervolg)	Reset Function	Pan/Tilt	NO	Reset de zwenk-/kantelfuncties naar de startpositie
			YES
		Zoom	NO	Reset alle zoomfuncties naar de startpositie
			YES
		All	NO	Reset alle functies naar de startpositie
			YES
	Factory Set			Zet het product terug naar de oorspronkelijke fabrieksinstellingen
Sys Info	Ver			Toont de softwareversie
	Running Mode			Toont de huidige bedrijfsmodus
	Dmx Address			Toont het huidige DMX-adres
	Temperature			Toont de producttemperatuur in graden Celsius
	Fixture Time			Toont de totale bedrijfstijd van het product

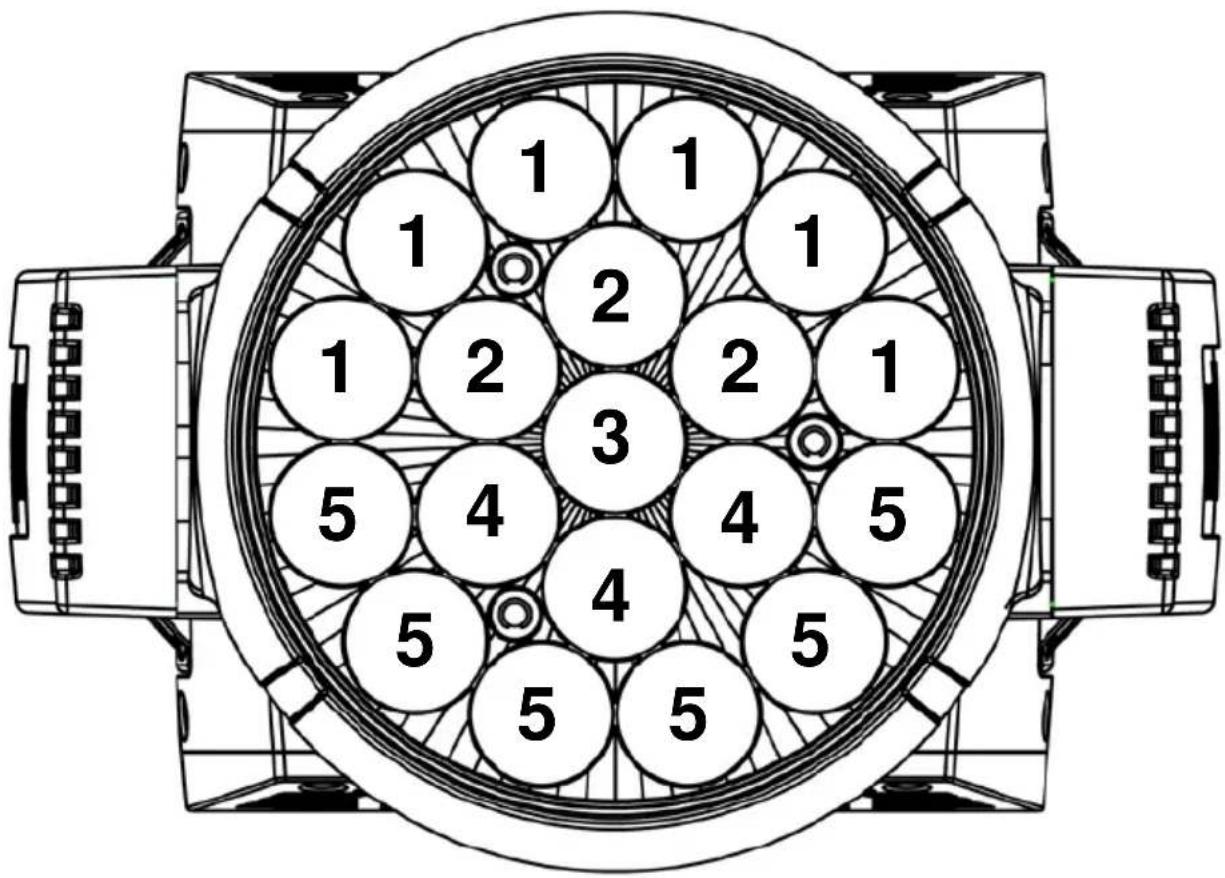

Rogue™ R2 Wash-zoneselectie voor DMX-regeling

Chauvet Rogue R2 Wash - Beschrijving bedieningspane el - 1

DMX-waarden

56CH	Kanaal	Functie	Waarde	Percentage/instelling
	1	Zwenken	000Ü 255	0–100%
	2	Fijn zwenken	000Ü 255	Fijne regeling (16-bit)
	3	Kantelen	000Ü 255	0–100%
	4	Fijn kantelen	000Ü 255	Fijne regeling (16-bit)
	5	Zwenk-/kantelsnelheid	000Ü 255	0–100%
	6	Dimmer	000Ü 255	0–100%
	7	Fijne dimmer	000Ü 255	Fijne regeling (16-bit)
	8 Sluiter		000Ü 019	Gesloten
			020Ü 024	Open
			025Ü 064	Snel tot langzaam
			065Ü 069	Open
			070Ü 084	Snel aan/afloop uit
			085Ü 089	Open
			090Ü 104	Afloop uit/snel aan
			105Ü 109	Open
			110Ü 124	Willekeurig
			125Ü 129	Open
			130Ü 144	Willekeurig snel/afloop uit
			145Ü 149	Open
			150Ü 164	Willekeurig langzaam aan/snel uit
			165Ü 169	Open
			170Ü 184	Puls
			185Ü 189	Open
			190Ü 204	Willekeurige puls
			205Ü 209	Open
			210Ü 224	Fade aan/uit
			225Ü 229	Open
			230Ü 244	Puls
			245Ü 255	Open
	9	Rood 1	000Ü 255	0–100%
	10	Fijn rood 1	000Ü 255	Fijne regeling (16-bit)
	11	Groen 1	000Ü 255	0–100%
	12	Fijn groen 1	000Ü 255	Fijne regeling (16-bit)
	13	Blauw 1	000Ü 255	0–100%
	14	Fijn blauw 1	000Ü 255	Fijne regeling (16-bit)
	15	Wit 1	000Ü 255	0–100%
	16	Fijn wit 1	000Ü 255	Fijne regeling (16-bit)
	17	Rood 2	000Ü 255	0–100%
	18	Fijn rood 2	000Ü 255	Fijne regeling (16-bit)

DMX-waarden (vervolg)

56CH (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
	19	Groen 2	000Ü 255	0–100%
	20	Fijn groen 2	000Ü 255	Fijne regeling (16-bit)
	21	Blauw 2	000Ü 255	0–100%
	22	Fijn blauw 2	000Ü 255	Fijne regeling (16-bit)
	23	Wit 2	000Ü 255	0–100%
	24	Fijn wit 2	000Ü 255	Fijne regeling (16-bit)
	25	Rood 3	000Ü 255	0–100%
	26	Fijn rood 3	000Ü 255	Fijne regeling (16-bit)
	27	Groen 3	000Ü 255	0–100%
	28	Fijn groen 3	000Ü 255	Fijne regeling (16-bit)
	29	Blauw 3	000Ü 255	0–100%
	30	Fijn blauw 3	000Ü 255	Fijne regeling (16-bit)
	31	Wit 3	000Ü 255	0–100%
	32	Fijn wit 3	000Ü 255	Fijne regeling (16-bit)
	33	Rood 4	000Ü 255	0–100%
	34	Fijn rood 4	000Ü 255	Fijne regeling (16-bit)
	35	Groen 4	000Ü 255	0–100%
	36	Fijn groen 4	000Ü 255	Fijne regeling (16-bit)
	37	Blauw 4	000Ü 255	0–100%
	38	Fijn blauw 4	000Ü 255	Fijne regeling (16-bit)
	39	Wit 4	000Ü 255	0–100%
	40	Fijn wit 4	000Ü 255	Fijne regeling (16-bit)
	41	Rood 5	000Ü 255	0–100%
	42	Fijn rood 5	000Ü 255	Fijne regeling (16-bit)
	43	Groen 5	000Ü 255	0–100%
	44	Fijn groen 5	000Ü 255	Fijne regeling (16-bit)
	45	Blauw 5	000Ü 255	0–100%
	46	Fijn blauw 5	000Ü 255	Fijne regeling (16-bit)
	47	Wit 5	000Ü 255	0–100%
	48	Fijn wit 5	000Ü 255	Fijne regeling (16-bit)

DMX-waarden (vervolg)

56CH (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
			000Ü 004	Open
			005Ü 009	Kleur 1
			010Ü 014	Kleur 2
			015Ü 019	Kleur 3
			020Ü 024	Kleur 4
			025Ü 029	Kleur 5
			030Ü 034	Kleur 6
			035Ü 039	Kleur 7
			040Ü 044	Kleur 8
			045Ü 049	Kleur 9
			050Ü 054	Kleur 10
			055Ü 059	Kleur 11
			060Ü 064	Kleur 12
			065Ü 069	Kleur 13
			070Ü 074	Kleur 14
			075Ü 079	Kleur 15
			080Ü 084	Kleur 16
			085Ü 089	Kleur 17
			090Ü 094	Kleur 18
			095Ü 099	Kleur 19
			100Ü 104	Kleur 20
			105Ü 109	Kleur 21
	49 Kleur		110Ü 114	Kleur 22
			115Ü 119	Kleur 23
			120Ü 124	Kleur 24
			125Ü 129	Kleur 25
			130Ü 134	Kleur 26
			135Ü 139	Kleur 27
			140Ü 144	Kleur 28
			145Ü 149	Kleur 29
			150Ü 154	Kleur 30
			155Ü 159	Kleur 31
			160Ü 164	Kleur 32
			165Ü 169	Kleur 33
			170Ü 174	Kleur 34
			175Ü 179	Gesloten
			180Ü 201	Kleurwijziging met de klok mee, snel tot langzaam
			202Ü 207	Stop bij huidige kleur
			208Ü 229	Kleurwijziging tegen de klok in, snel tot langzaam
			230Ü 234	Gesloten
			235Ü 249	Kleurbladeren
			250Ü 255	Gesloten

DMX-waarden (vervolg)

56CH (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
	50 Zoneselectie		000Ü 007	Zone 1, 2, 3, 4, 5
			008Ü 015	Zone 2, 3, 4, 5
			016Ü 023	Zone 3, 4, 5
			024Ü 031	Zone 4, 5
			032Ü 039	Zone 5
			040Ü 047	Geen functie
			048Ü 055	Zone 1
			056Ü 063	Zone 1, 2
			064Ü 071	Zone 1, 2, 3
			072Ü 079	Zone 1, 2, 3, 4
			080Ü 087	Zone 1, 2, 3, 4, 5
			088Ü 095	Zone 1
			096Ü 103	Zone 2
			104Ü 111	Zone 3
			112Ü 119	Zone 4
			120Ü 127	Zone 5
			128Ü 135	Zone 1, 2
			136Ü 143	Zone 2, 3
			144Ü 151	Zone 3, 4
			152Ü 159	Zone 4, 5
			160Ü 167	Zone 1, 5
			168Ü 175	Zone 1, 2, 3
			176Ü 183	Zone 2, 3, 4
			184Ü 191	Zone 3, 4, 5
			192Ü 199	Zone 1, 4, 5
			200Ü 207	Zone 1, 2, 5
			208Ü 215	Zone 1, 2, 3, 4
			216Ü 223	Zone 2, 3, 4, 5
			224Ü 231	Zone 1, 3, 4, 5
			232Ü 239	Zone 1, 2, 4, 5
			240Ü 247	Zone 1, 2, 3, 5
			250Ü 255	Zone 1, 2, 3, 4, 5

DMX-waarden (vervolg)

56CH (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
			000Ü 015	Geen functie
			016Ü 020	Ring macro 1
			021Ü 025	Ring macro 2
			026Ü 030	Ring macro 3
			031Ü 035	Ring macro 4
			036Ü 040	Ring macro 5
			041Ü 045	Ring macro 6
			046Ü 050	Ring macro 7
			051Ü 055	Ring macro 8
			056Ü 060	Ring macro 9
			061Ü 065	Ring macro 10
			066Ü 070	Ring macro 11
			071Ü 075	Ring macro 12
			076Ü 080	Ring macro 13
			081Ü 085	Ring macro 14
			086Ü 090	Ring macro 15
			091Ü 095	Ring macro 16
			096Ü 100	Ring macro 17
			101Ü 105	Ring macro 18
			106Ü 110	Ring macro 19
			111Ü 115	Ring macro 20
			116Ü 120	Ring macro 21
			121Ü 125	Ring macro 22
			126Ü 130	Ring macro 23
			131Ü 135	Ring macro 24
	51 Programma's		136Ü 140	Kleurring macro 1
			141Ü 145	Kleurring macro 2
			146Ü 150	Kleurring macro 3
			151Ü 155	Kleurring macro 4
			156Ü 160	Kleurring macro 5
			161Ü 165	Kleurring macro 6
			166Ü 170	Kleurring macro 7
			171Ü 175	Kleurring macro 8
			176Ü 180	Kleurring macro 9
			181Ü 185	Kleurring macro 10
			186Ü 190	Kleurring macro 11
			191Ü 195	Kleurring macro 12
			196Ü 200	Kleurring macro 13
			201Ü 205	Kleurring macro 14
			206Ü 210	Kleurring macro 15
			211Ü 215	Kleurring macro 16
			216Ü 220	Kleurring macro 17
			221Ü 225	Kleurring macro 18
			226Ü 230	Kleurring macro 19
			231Ü 235	Kleurring macro 20
			236Ü 240	Kleurring macro 21
			241Ü 245	Kleurring macro 22
			246Ü 250	Kleurring macro 23
			251Ü 255	Kleurring macro 24
	52	Automatische snelheid	000Ü 255	0–100% (Alleen bij gebruik van Ch. 51)

DMX-waarden (vervolg)

56CH (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
	53 Bewegingsmacro's		000Ü 007	Geen functie
			008Ü 023	Effect 1
			024Ü 039	Effect 2
			040Ü 055	Effect 3
			056Ü 071	Effect 4
			072Ü 087	Effect 5
			088Ü 103	Effect 6
			104Ü 119	Effect 7
			120Ü 135	Effect 8
			136Ü 151	Effect 9
			152Ü 167	Effect 10
			168Ü 183	Effect 11
			184Ü 199	Effect 12
			200Ü 215	Effect 13
			216Ü 231	Effect 14
			232Ü 247	Effect 15
			248Ü 255	Effect 16
	54	Beweging macrosnelheid	000Ü 255	0–100%
	55	Zoom	000Ü 255	0–100%

DMX-waarden (vervolg)

56CH (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
			000Ü 009	Geen functie
			010Ü 014	Verduisteren tijdens zwenken/kantelen
			015Ü 019	Geen functie
			020Ü 024	Geen functie
			025Ü 029	Geen functie
			030Ü 034	Geen functie
			035Ü 039	Geen functie
			040Ü 044	Geen functie
			045Ü 049	Geen functie
			050Ü 054	Zwenkreset (5 s activeringsvertraging)
			055Ü 059	Kantelreset (5 s activeringsvertraging)
			060Ü 064	Zoomreset (5 s activeringsvertraging)
			065Ü 069	Geen functie
			070Ü 074	Alles resetten (5 s activeringsvertraging)
			075Ü 079	Geen functie
			080Ü 084	Zwenk/kantelbeweging omdraaien(5 s activeringsvertraging)
	56 Regeling		085Ü 089	Zwenkbeweging omdraaien(5 s activeringsvertraging)
			090Ü 094	Kantelbeweging omdraaien(5 s activeringsvertraging)
			095Ü 099	Uitschakelen zwenkbeweging omdraaien(5 s activeringsvertraging)
			100Ü 104	Uitschakelen kantelbeweging omdraaien(5 s activeringsvertraging)
			105Ü 109	Uitschakelen zwenk/kantelbeweging omdraaien(5 s activeringsvertraging)
			110Ü 114	Geen functie
			115Ü 119	Geen functie
			120Ü 124	Zuinige ventilator (5 s activeringsvertraging)
			125Ü 129	Volledige ventilator (5 s activeringsvertraging)
			130Ü 134	Automatische ventilator(5 s activeringsvertraging)
			135Ü 139	Snelle dimmercurve (5 s activeringsvertraging)
			140Ü 144	Gladde dimmercurve (5 s activeringsvertraging)
			145Ü 255	Geen functie

DMX-waarden (vervolg)

54CH	Kanaal	Functie	Waarde	Percentage/instelling
	1	Zwenken	000Ü 255	0–100%
	2	Fijn zwenken	000Ü 255	Fijne regeling (16-bit)
	3	Kantelen	000Ü 255	0–100%
	4	Fijn kantelen	000Ü 255	Fijne regeling (16-bit)
	5	Zwenk-/kantelsnelheid	000Ü 255	0–100%
	6	Dimmer	000Ü 255	0–100%
	7	Fijne dimmer	000Ü 255	Fijne regeling (16-bit)
	8 Sluiter		000Ü 019	Gesloten
			020Ü 024	Open
			025Ü 064	Snel tot langzaam
			065Ü 069	Open
			070Ü 084	Snel aan/afloop uit
			085Ü 089	Open
			090Ü 104	Afloop uit/snel aan
			105Ü 109	Open
			110Ü 124	Willekeurig
			125Ü 129	Open
			130Ü 144	Willekeurig snel/afloop uit
			145Ü 149	Open
			150Ü 164	Willekeurig langzaam aan/snel uit
			165Ü 169	Open
			170Ü 184	Puls
			185Ü 189	Open
			190Ü 204	Willekeurige puls
			205Ü 209	Open
			210Ü 224	Fade aan/uit
			225Ü 229	Open
			230Ü 244	Puls
			245Ü 255	Open
	9	Rood 1	000Ü 255	0–100%
	10	Fijn rood 1	000Ü 255	Fijne regeling (16-bit)
	11	Groen 1	000Ü 255	0–100%
	12	Fijn groen 1	000Ü 255	Fijne regeling (16-bit)
	13	Blauw 1	000Ü 255	0–100%
	14	Fijn blauw 1	000Ü 255	Fijne regeling (16-bit)
	15	Wit 1	000Ü 255	0–100%
	16	Fijn wit 1	000Ü 255	Fijne regeling (16-bit)
	17	Rood 2	000Ü 255	0–100%
	18	Fijn rood 2	000Ü 255	Fijne regeling (16-bit)

DMX-waarden (vervolg)

54CH (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
	19	Groen 2	000Ü 255	0–100%
	20	Fijn groen 2	000Ü 255	Fijne regeling (16-bit)
	21	Blauw 2	000Ü 255	0–100%
	22	Fijn blauw 2	000Ü 255	Fijne regeling (16-bit)
	23	Wit 2	000Ü 255	0–100%
	24	Fijn wit 2	000Ü 255	Fijne regeling (16-bit)
	25	Rood 3	000Ü 255	0–100%
	26	Fijn rood 3	000Ü 255	Fijne regeling (16-bit)
	27	Groen 3	000Ü 255	0–100%
	28	Fijn groen 3	000Ü 255	Fijne regeling (16-bit)
	29	Blauw 3	000Ü 255	0–100%
	30	Fijn blauw 3	000Ü 255	Fijne regeling (16-bit)
	31	Wit 3	000Ü 255	0–100%
	32	Fijn wit 3	000Ü 255	Fijne regeling (16-bit)
	33	Rood 4	000Ü 255	0–100%
	34	Fijn rood 4	000Ü 255	Fijne regeling (16-bit)
	35	Groen 4	000Ü 255	0–100%
	36	Fijn groen 4	000Ü 255	Fijne regeling (16-bit)
	37	Blauw 4	000Ü 255	0–100%
	38	Fijn blauw 4	000Ü 255	Fijne regeling (16-bit)
	39	Wit 4	000Ü 255	0–100%
	40	Fijn wit 4	000Ü 255	Fijne regeling (16-bit)
	41	Rood 5	000Ü 255	0–100%
	42	Fijn rood 5	000Ü 255	Fijne regeling (16-bit)
	43	Groen 5	000Ü 255	0–100%
	44	Fijn groen 5	000Ü 255	Fijne regeling (16-bit)
	45	Blauw 5	000Ü 255	0–100%
	46	Fijn blauw 5	000Ü 255	Fijne regeling (16-bit)
	47	Wit 5	000Ü 255	0–100%
	48	Fijn wit 5	000Ü 255	Fijne regeling (16-bit)

DMX-waarden (vervolg)

54CH (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
			000Ü 004	Open
			005Ü 009	Kleur 1
			010Ü 014	Kleur 2
			015Ü 019	Kleur 3
			020Ü 024	Kleur 4
			025Ü 029	Kleur 5
			030Ü 034	Kleur 6
			035Ü 039	Kleur 7
			040Ü 044	Kleur 8
			045Ü 049	Kleur 9
			050Ü 054	Kleur 10
			055Ü 059	Kleur 11
			060Ü 064	Kleur 12
			065Ü 069	Kleur 13
			070Ü 074	Kleur 14
			075Ü 079	Kleur 15
			080Ü 084	Kleur 16
			085Ü 089	Kleur 17
			090Ü 094	Kleur 18
			095Ü 099	Kleur 19
			100Ü 104	Kleur 20
			105Ü 109	Kleur 21
	49 Kleur		110Ü 114	Kleur 22
			115Ü 119	Kleur 23
			120Ü 124	Kleur 24
			125Ü 129	Kleur 25
			130Ü 134	Kleur 26
			135Ü 139	Kleur 27
			140Ü 144	Kleur 28
			145Ü 149	Kleur 29
			150Ü 154	Kleur 30
			155Ü 159	Kleur 31
			160Ü 164	Kleur 32
			165Ü 169	Kleur 33
			170Ü 174	Kleur 34
			175Ü 179	Gesloten
			180Ü 201	Kleurwijziging met de klok mee, snel tot langzaam
			202Ü 207	Stop bij huidige kleur
			208Ü 229	Kleurwijziging tegen de klok in, snel tot langzaam
			230Ü 234	Gesloten
			235Ü 249	Kleurbladeren
			250Ü 255	Gesloten

DMX-waarden (vervolg)

54CH (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
	50 Zoneselectie		000Ü 007	Zone 1, 2, 3, 4, 5
			008Ü 015	Zone 2, 3, 4, 5
			016Ü 023	Zone 3, 4, 5
			024Ü 031	Zone 4, 5
			032Ü 039	Zone 5
			040Ü 047	Geen functie
			048Ü 055	Zone 1
			056Ü 063	Zone 1, 2
			064Ü 071	Zone 1, 2, 3
			072Ü 079	Zone 1, 2, 3, 4
			080Ü 087	Zone 1, 2, 3, 4, 5
			088Ü 095	Zone 1
			096Ü 103	Zone 2
			104Ü 111	Zone 3
			112Ü 119	Zone 4
			120Ü 127	Zone 5
			128Ü 135	Zone 1, 2
			136Ü 143	Zone 2, 3
			144Ü 151	Zone 3, 4
			152Ü 159	Zone 4, 5
			160Ü 167	Zone 1, 5
			168Ü 175	Zone 1, 2, 3
			176Ü 183	Zone 2, 3, 4
			184Ü 191	Zone 3, 4, 5
			192Ü 199	Zone 1, 4, 5
			200Ü 207	Zone 1, 2, 5
			208Ü 215	Zone 1, 2, 3, 4
			216Ü 223	Zone 2, 3, 4, 5
			224Ü 231	Zone 1, 3, 4, 5
			232Ü 239	Zone 1, 2, 4, 5
			240Ü 247	Zone 1, 2, 3, 5
			250Ü 255	Zone 1, 2, 3, 4, 5

DMX-waarden (vervolg)

54CH (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
			000Ü 015	Geen functie
			016Ü 020	Ring macro 1
			021Ü 025	Ring macro 2
			026Ü 030	Ring macro 3
			031Ü 035	Ring macro 4
			036Ü 040	Ring macro 5
			041Ü 045	Ring macro 6
			046Ü 050	Ring macro 7
			051Ü 055	Ring macro 8
			056Ü 060	Ring macro 9
			061Ü 065	Ring macro 10
			066Ü 070	Ring macro 11
			071Ü 075	Ring macro 12
			076Ü 080	Ring macro 13
			081Ü 085	Ring macro 14
			086Ü 090	Ring macro 15
			091Ü 095	Ring macro 16
			096Ü 100	Ring macro 17
			101Ü 105	Ring macro 18
			106Ü 110	Ring macro 19
			111Ü 115	Ring macro 20
			116Ü 120	Ring macro 21
			121Ü 125	Ring macro 22
			126Ü 130	Ring macro 23
			131Ü 135	Ring macro 24
			136Ü 140	Kleurring macro 1
			141Ü 145	Kleurring macro 2
			146Ü 150	Kleurring macro 3
			151Ü 155	Kleurring macro 4
			156Ü 160	Kleurring macro 5
			161Ü 165	Kleurring macro 6
			166Ü 170	Kleurring macro 7
			171Ü 175	Kleurring macro 8
			176Ü 180	Kleurring macro 9
			181Ü 185	Kleurring macro 10
			186Ü 190	Kleurring macro 11
			191Ü 195	Kleurring macro 12
			196Ü 200	Kleurring macro 13
			201Ü 205	Kleurring macro 14
			206Ü 210	Kleurring macro 15
			211Ü 215	Kleurring macro 16
			216Ü 220	Kleurring macro 17
			221Ü 225	Kleurring macro 18
			226Ü 230	Kleurring macro 19
			231Ü 235	Kleurring macro 20
			236Ü 240	Kleurring macro 21
			241Ü 245	Kleurring macro 22
			246Ü 250	Kleurring macro 23
			251Ü 255	Kleurring macro 24
	51 Programma's

DMX-waarden (vervolg)

54CH (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
	53	Zoom	000Ü 255	0–100%
	54	Regeling	000Ü 009	Geen functie
			010Ü 014	Verduisteren tijdens zwenken/kantelen
			015Ü 019	Geen functie
			020Ü 024	Geen functie
			025Ü 029	Geen functie
			030Ü 034	Geen functie
			035Ü 039	Geen functie
			040Ü 044	Geen functie
			045Ü 049	Geen functie
			050Ü 054	Zwenkreset (5 s activeringsvertraging)
			055Ü 059	Kantelreset (5 s activeringsvertraging)
			060Ü 064	Zoomreset (5 s activeringsvertraging)
			065Ü 069	Geen functie
			070Ü 074	Alles resetten (5 s activeringsvertraging)
			075Ü 079	Geen functie
			080Ü 084	Zwenk/kantelbeweging omdraaien (5 s activeringsvertraging)
			085Ü 089	Zwenkbeweging omdraaien (5 s activeringsvertraging)
			090Ü 094	Kantelbeweging omdraaien (5 s activeringsvertraging)
			095Ü 099	Uitschakelen zwenkbeweging omdraaien (5 s activeringsvertraging)
			100Ü 104	Uitschakelen kantelbeweging omdraaien (5 s activeringsvertraging)
			105Ü 109	Uitschakelen zwenk/kantelbeweging omdraaien (5 s activeringsvertraging)
			110Ü 114	Geen functie
			115Ü 119	Geen functie
			120Ü 124	Zuinige ventilator (5 s activeringsvertraging)
			125Ü 129	Volledige ventilator (5 s activeringsvertraging)
			130Ü 134	Automatische ventilator (5 s activeringsvertraging)
			135Ü 139	Snelle dimmercurve (5 s activeringsvertraging)
			140Ü 144	Gladde dimmercurve (5 s activeringsvertraging)
			145Ü 255	Geen functie

DMX-waarden (vervolg)

54CH MS	Kanaal	Functie	Waarde	Percentage/instelling
	1	Zwenken	000Ü 255	0–100%
	2	Fijn zwenken	000Ü 255	Fijne regeling (16-bit)
	3	Kantelen	000Ü 255	0–100%
	4	Fijn kantelen	000Ü 255	Fijne regeling (16-bit)
	5	Zwenk-/kantelsnelheid	000Ü 255	0–100%
	6	Dimmer	000Ü 255	0–100%
	7	Fijne dimmer	000Ü 255	Fijne regeling (16-bit)
	8 Sluiter		000Ü 019	Gesloten
			020Ü 024	Open
			025Ü 064	Snel tot langzaam
			065Ü 069	Open
			070Ü 084	Snel aan/afloop uit
			085Ü 089	Open
			090Ü 104	Afloop uit/snel aan
			105Ü 109	Open
			110Ü 124	Willekeurig
			125Ü 129	Open
			130Ü 144	Willekeurig snel/afloop uit
			145Ü 149	Open
			150Ü 164	Willekeurig langzaam aan/snel uit
			165Ü 169	Open
			170Ü 184	Puls
			185Ü 189	Open
			190Ü 204	Willekeurige puls
			205Ü 209	Open
			210Ü 224	Fade aan/uit
			225Ü 229	Open
			230Ü 244	Puls
			245Ü 255	Open

DMX-waarden (vervolg)

54CH MS (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
			000Ü 004	Open
			005Ü 009	Kleur 1
			010Ü 014	Kleur 2
			015Ü 019	Kleur 3
			020Ü 024	Kleur 4
			025Ü 029	Kleur 5
			030Ü 034	Kleur 6
			035Ü 039	Kleur 7
			040Ü 044	Kleur 8
			045Ü 049	Kleur 9
			050Ü 054	Kleur 10
			055Ü 059	Kleur 11
			060Ü 064	Kleur 12
			065Ü 069	Kleur 13
			070Ü 074	Kleur 14
			075Ü 079	Kleur 15
			080Ü 084	Kleur 16
			085Ü 089	Kleur 17
			090Ü 094	Kleur 18
			095Ü 099	Kleur 19
			100Ü 104	Kleur 20
			105Ü 109	Kleur 21
	9 Kleur		110Ü 114	Kleur 22
			115Ü 119	Kleur 23
			120Ü 124	Kleur 24
			125Ü 129	Kleur 25
			130Ü 134	Kleur 26
			135Ü 139	Kleur 27
			140Ü 144	Kleur 28
			145Ü 149	Kleur 29
			150Ü 154	Kleur 30
			155Ü 159	Kleur 31
			160Ü 164	Kleur 32
			165Ü 169	Kleur 33
			170Ü 174	Kleur 34
			175Ü 179	Gesloten
			180Ü 201	Kleurwijziging met de klok mee, snel tot langzaam
			202Ü 207	Stop bij huidige kleur
			208Ü 229	Kleurwijziging tegen de klok in, snel tot langzaam
			230Ü 234	Gesloten
			235Ü 249	Kleurbladeren
			250Ü 255	Gesloten

DMX-waarden (vervolg)

54CH MS (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
	10 Zoneselectie		000Ü 007	Zone 1, 2, 3, 4, 5
			008Ü 015	Zone 2, 3, 4, 5
			016Ü 023	Zone 3, 4, 5
			024Ü 031	Zone 4, 5
			032Ü 039	Zone 5
			040Ü 047	Geen functie
			048Ü 055	Zone 1
			056Ü 063	Zone 1, 2
			064Ü 071	Zone 1, 2, 3
			072Ü 079	Zone 1, 2, 3, 4
			080Ü 087	Zone 1, 2, 3, 4, 5
			088Ü 095	Zone 1
			096Ü 103	Zone 2
			104Ü 111	Zone 3
			112Ü 119	Zone 4
			120Ü 127	Zone 5
			128Ü 135	Zone 1, 2
			136Ü 143	Zone 2, 3
			144Ü 151	Zone 3, 4
			152Ü 159	Zone 4, 5
			160Ü 167	Zone 1, 5
			168Ü 175	Zone 1, 2, 3
			176Ü 183	Zone 2, 3, 4
			184Ü 191	Zone 3, 4, 5
			192Ü 199	Zone 1, 4, 5
			200Ü 207	Zone 1, 2, 5
			208Ü 215	Zone 1, 2, 3, 4
			216Ü 223	Zone 2, 3, 4, 5
			224Ü 231	Zone 1, 3, 4, 5
			232Ü 239	Zone 1, 2, 4, 5
			240Ü 247	Zone 1, 2, 3, 5
			250Ü 255	Zone 1, 2, 3, 4, 5

DMX-waarden (vervolg)

54CH MS (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
			000Ü 015	Geen functie
			016Ü 020	Ring macro 1
			021Ü 025	Ring macro 2
			026Ü 030	Ring macro 3
			031Ü 035	Ring macro 4
			036Ü 040	Ring macro 5
			041Ü 045	Ring macro 6
			046Ü 050	Ring macro 7
			051Ü 055	Ring macro 8
			056Ü 060	Ring macro 9
			061Ü 065	Ring macro 10
			066Ü 070	Ring macro 11
			071Ü 075	Ring macro 12
			076Ü 080	Ring macro 13
			081Ü 085	Ring macro 14
			086Ü 090	Ring macro 15
			091Ü 095	Ring macro 16
			096Ü 100	Ring macro 17
			101Ü 105	Ring macro 18
			106Ü 110	Ring macro 19
			111Ü 115	Ring macro 20
			116Ü 120	Ring macro 21
			121Ü 125	Ring macro 22
			126Ü 130	Ring macro 23
			131Ü 135	Ring macro 24
			136Ü 140	Kleurring macro 1
			141Ü 145	Kleurring macro 2
			146Ü 150	Kleurring macro 3
			151Ü 155	Kleurring macro 4
			156Ü 160	Kleurring macro 5
			161Ü 165	Kleurring macro 6
			166Ü 170	Kleurring macro 7
			171Ü 175	Kleurring macro 8
			176Ü 180	Kleurring macro 9
			181Ü 185	Kleurring macro 10
			186Ü 190	Kleurring macro 11
			191Ü 195	Kleurring macro 12
			196Ü 200	Kleurring macro 13
			201Ü 205	Kleurring macro 14
			206Ü 210	Kleurring macro 15
			211Ü 215	Kleurring macro 16
			216Ü 220	Kleurring macro 17
			221Ü 225	Kleurring macro 18
			226Ü 230	Kleurring macro 19
			231Ü 235	Kleurring macro 20
			236Ü 240	Kleurring macro 21
			241Ü 245	Kleurring macro 22
			246Ü 250	Kleurring macro 23
			251Ü 255	Kleurring macro 24
12	Automatische snelheid		000Ü 255	0–100% (Alleen bij gebruik van Ch. 11)

DMX-waarden (vervolg)

54CH MS (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
	13	Zoom	000Ü 255	0–100%
	14 Regeling		000Ü 009	Geen functie
			010Ü 014	Verduisteren tijdens zwenken/kantelen
			015Ü 019	Geen functie
			020Ü 024	Geen functie
			025Ü 029	Geen functie
			030Ü 034	Geen functie
			035Ü 039	Geen functie
			040Ü 044	Geen functie
			045Ü 049	Geen functie
			050Ü 054	Zwenkreset (5 s activeringsvertraging)
			055Ü 059	Kantelreset (5 s activeringsvertraging)
			060Ü 064	Zoomreset (5 s activeringsvertraging)
			065Ü 069	Geen functie
			070Ü 074	Alles resetten (5 s activeringsvertraging)
			075Ü 079	Geen functie
			080Ü 084	Zwenk/kantelbeweging omdraaien(5 s activeringsvertraging)
			085Ü 089	Zwenkbeweging omdraaien(5 s activeringsvertraging)
			090Ü 094	Kantelbeweging omdraaien(5 s activeringsvertraging)
			095Ü 099	Uitschakelen zwenkbeweging omdraaien(5 s activeringsvertraging)
			100Ü 104	Uitschakelen kantelbeweging omdraaien(5 s activeringsvertraging)
			105Ü 109	Uitschakelen zwenk/kantelbeweging omdraaien(5 s activeringsvertraging)
			110Ü 114	Geen functie
			115Ü 119	Geen functie
			120Ü 124	Zuinige ventilator (5 s activeringsvertraging)
			125Ü 129	Volledige ventilator (5 s activeringsvertraging)
			130Ü 134	Automatische ventilator(5 s activeringsvertraging)
			135Ü 139	Snelle dimmercurve (5 s activeringsvertraging)
			140Ü 144	Gladde dimmercurve (5 s activeringsvertraging)
			145Ü 255	Geen functie
	15	Rood 1	000Ü 255	0–100%
	16	Fijn rood 1	000Ü 255	Fijne regeling (16-bit)
	17	Groen 1	000Ü 255	0–100%
	18	Fijn groen 1	000Ü 255	Fijne regeling (16-bit)
	19	Blauw 1	000Ü 255	0–100%
	20	Fijn blauw 1	000Ü 255	Fijne regeling (16-bit)
	21	Wit 1	000Ü 255	0–100%
	22	Fijn wit 1	000Ü 255	Fijne regeling (16-bit)
	23	Rood 2	000Ü 255	0–100%
	24	Fijn rood 2	000Ü 255	Fijne regeling (16-bit)

DMX-waarden (vervolg)

54CH MS (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
	25	Groen 2	000Ü 255	0–100%
	26	Fijn groen 2	000Ü 255	Fijne regeling (16-bit)
	27	Blauw 2	000Ü 255	0–100%
	28	Fijn blauw 2	000Ü 255	Fijne regeling (16-bit)
	29	Wit 2	000Ü 255	0–100%
	30	Fijn wit 2	000Ü 255	Fijne regeling (16-bit)
	31	Rood 3	000Ü 255	0–100%
	32	Fijn rood 3	000Ü 255	Fijne regeling (16-bit)
	33	Groen 3	000Ü 255	0–100%
	34	Fijn groen 3	000Ü 255	Fijne regeling (16-bit)
	35	Blauw 3	000Ü 255	0–100%
	36	Fijn blauw 3	000Ü 255	Fijne regeling (16-bit)
	37	Wit 3	000Ü 255	0–100%
	38	Fijn wit 3	000Ü 255	Fijne regeling (16-bit)
	39	Rood 4	000Ü 255	0–100%
	40	Fijn rood 4	000Ü 255	Fijne regeling (16-bit)
	41	Groen 4	000Ü 255	0–100%
	42	Fijn groen 4	000Ü 255	Fijne regeling (16-bit)
	43	Blauw 4	000Ü 255	0–100%
	44	Fijn blauw 4	000Ü 255	Fijne regeling (16-bit)
	45	Wit 4	000Ü 255	0–100%
	46	Fijn wit 4	000Ü 255	Fijne regeling (16-bit)
	47	Rood 5	000Ü 255	0–100%
	48	Fijn rood 5	000Ü 255	Fijne regeling (16-bit)
	49	Groen 5	000Ü 255	0–100%
	50	Fijn groen 5	000Ü 255	Fijne regeling (16-bit)
	51	Blauw 5	000Ü 255	0–100%
	52	Fijn blauw 5	000Ü 255	Fijne regeling (16-bit)
	53	Wit 5	000Ü 255	0–100%
	54	Fijn wit 5	000Ü 255	Fijne regeling (16-bit)

DMX-waarden (vervolg)

33CH	Kanaal	Functie	Waarde	Percentage/instelling
	1	Zwenken	000Ü 255	0–100%
	2	Fijn zwenken	000Ü 255	Fijne regeling (16-bit)
	3	Kantelen	000Ü 255	0–100%
	4	Fijn kantelen	000Ü 255	Fijne regeling (16-bit)
	5	Zwenk-/kantelsnelheid	000Ü 255	0–100%
	6	Dimmer	000Ü 255	0–100%
	7	Sluiter	000Ü 019	Gesloten
			020Ü 024	Open
			025Ü 064	Snel tot langzaam
			065Ü 069	Open
			070Ü 084	Snel aan/afloop uit
			085Ü 089	Open
			090Ü 104	Afloop uit/snel aan
			105Ü 109	Open
			110Ü 124	Willekeurig
			125Ü 129	Open
			130Ü 144	Willekeurig snel/afloop uit
			145Ü 149	Open
			150Ü 164	Willekeurig langzaam aan/snel uit
			165Ü 169	Open
			170Ü 184	Puls
			185Ü 189	Open
			190Ü 204	Willekeurige puls
			205Ü 209	Open
			210Ü 224	Fade aan/uit
			225Ü 229	Open
			230Ü 244	Puls
			245Ü 255	Open
	8	Rood 1	000Ü 255	0–100%
	9	Groen 1	000Ü 255	0–100%
	10	Blauw 1	000Ü 255	0–100%
	11	Wit 1	000Ü 255	0–100%
	12	Rood 2	000Ü 255	0–100%
	13	Groen 2	000Ü 255	0–100%
	14	Blauw 2	000Ü 255	0–100%
	15	Wit 2	000Ü 255	0–100%
	16	Rood 3	000Ü 255	0–100%
	17	Groen 3	000Ü 255	0–100%
	18	Blauw 3	000Ü 255	0–100%
	19	Wit 3	000Ü 255	0–100%
	20	Rood 4	000Ü 255	0–100%
	21	Groen 4	000Ü 255	0–100%
	22	Blauw 4	000Ü 255	0–100%
	23	Wit 4	000Ü 255	0–100%

DMX-waarden (vervolg)

33CH (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
	24	Rood 5	000Ü 255	0-100%
	25	Groen 5	000Ü 255	0-100%
	26	Blauw 5	000Ü 255	0-100%
	27	Wit 5	000Ü 255	0-100%
	28	Kleur	000Ü 004	Open
			005Ü 009	Kleur 1
			010Ü 014	Kleur 2
			015Ü 019	Kleur 3
			020Ü 024	Kleur 4
			025Ü 029	Kleur 5
			030Ü 034	Kleur 6
			035Ü 039	Kleur 7
			040Ü 044	Kleur 8
			045Ü 049	Kleur 9
			050Ü 054	Kleur 10
			055Ü 059	Kleur 11
			060Ü 064	Kleur 12
			065Ü 069	Kleur 13
			070Ü 074	Kleur 14
			075Ü 079	Kleur 15
			080Ü 084	Kleur 16
			085Ü 089	Kleur 17
			090Ü 094	Kleur 18
			095Ü 099	Kleur 19
			100Ü 104	Kleur 20
			105Ü 109	Kleur 21
			110Ü 114	Kleur 22
			115Ü 119	Kleur 23
			120Ü 124	Kleur 24
			125Ü 129	Kleur 25
			130Ü 134	Kleur 26
			135Ü 139	Kleur 27
			140Ü 144	Kleur 28
			145Ü 149	Kleur 29
			150Ü 154	Kleur 30
			155Ü 159	Kleur 31
			160Ü 164	Kleur 32
			165Ü 169	Kleur 33
			170Ü 174	Kleur 34
			175Ü 179	Gesloten
			180Ü 201	Kleurwijziging met de klok mee, snel tot langzaam
			202Ü 207	Stop bij huidige kleur
			208Ü 229	Kleurwijziging tegen de klok in, snel tot langzaam
			230Ü 234	Gesloten
			235Ü 249	Kleurbladeren
			250Ü 255	Gesloten

DMX-waarden (vervolg)

33CH (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
	29 Zoneselectie		000Ü 007	Zone 1, 2, 3, 4, 5
			008Ü 015	Zone 2, 3, 4, 5
			016Ü 023	Zone 3, 4, 5
			024Ü 031	Zone 4, 5
			032Ü 039	Zone 5
			040Ü 047	Geen functie
			048Ü 055	Zone 1
			056Ü 063	Zone 1, 2
			064Ü 071	Zone 1, 2, 3
			072Ü 079	Zone 1, 2, 3, 4
			080Ü 087	Zone 1, 2, 3, 4, 5
			088Ü 095	Zone 1
			096Ü 103	Zone 2
			104Ü 111	Zone 3
			112Ü 119	Zone 4
			120Ü 127	Zone 5
			128Ü 135	Zone 1, 2
			136Ü 143	Zone 2, 3
			144Ü 151	Zone 3, 4
			152Ü 159	Zone 4, 5
			160Ü 167	Zone 1, 5
			168Ü 175	Zone 1, 2, 3
			176Ü 183	Zone 2, 3, 4
			184Ü 191	Zone 3, 4, 5
			192Ü 199	Zone 1, 4, 5
			200Ü 207	Zone 1, 2, 5
			208Ü 215	Zone 1, 2, 3, 4
			216Ü 223	Zone 2, 3, 4, 5
			224Ü 231	Zone 1, 3, 4, 5
			232Ü 239	Zone 1, 2, 4, 5
			240Ü 247	Zone 1, 2, 3, 5
			250Ü 255	Zone 1, 2, 3, 4, 5

DMX-waarden (vervolg)

33CH (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
			000Ü 015	Geen functie
			016Ü 020	Ring macro 1
			021Ü 025	Ring macro 2
			026Ü 030	Ring macro 3
			031Ü 035	Ring macro 4
			036Ü 040	Ring macro 5
			041Ü 045	Ring macro 6
			046Ü 050	Ring macro 7
			051Ü 055	Ring macro 8
			056Ü 060	Ring macro 9
			061Ü 065	Ring macro 10
			066Ü 070	Ring macro 11
			071Ü 075	Ring macro 12
			076Ü 080	Ring macro 13
			081Ü 085	Ring macro 14
			086Ü 090	Ring macro 15
			091Ü 095	Ring macro 16
			096Ü 100	Ring macro 17
			101Ü 105	Ring macro 18
			106Ü 110	Ring macro 19
			111Ü 115	Ring macro 20
			116Ü 120	Ring macro 21
			121Ü 125	Ring macro 22
			126Ü 130	Ring macro 23
			131Ü 135	Ring macro 24
	30 Programma's		136Ü 140	Kleurring macro 1
			141Ü 145	Kleurring macro 2
			146Ü 150	Kleurring macro 3
			151Ü 155	Kleurring macro 4
			156Ü 160	Kleurring macro 5
			161Ü 165	Kleurring macro 6
			166Ü 170	Kleurring macro 7
			171Ü 175	Kleurring macro 8
			176Ü 180	Kleurring macro 9
			181Ü 185	Kleurring macro 10
			186Ü 190	Kleurring macro 11
			191Ü 195	Kleurring macro 12
			196Ü 200	Kleurring macro 13
			201Ü 205	Kleurring macro 14
			206Ü 210	Kleurring macro 15
			211Ü 215	Kleurring macro 16
			216Ü 220	Kleurring macro 17
			221Ü 225	Kleurring macro 18
			226Ü 230	Kleurring macro 19
			231Ü 235	Kleurring macro 20
			236Ü 240	Kleurring macro 21
			241Ü 245	Kleurring macro 22
			246Ü 250	Kleurring macro 23
			251Ü 255	Kleurring macro 24
	31	Automatische snelheid	000Ü 255	0–100% (Alleen bij gebruik van Ch. 30)

DMX-waarden (vervolg)

33CH (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
	32	Zoom	000Ü 255	0–100%
	33 Regeling		000Ü 009	Geen functie
			010Ü 014	Verduisteren tijdens zwenken/kantelen
			015Ü 019	Geen functie
			020Ü 024	Geen functie
			025Ü 029	Geen functie
			030Ü 034	Geen functie
			035Ü 039	Geen functie
			040Ü 044	Geen functie
			045Ü 049	Geen functie
			050Ü 054	Zwenkreset (5 s activeringsvertraging)
			055Ü 059	Kantelreset (5 s activeringsvertraging)
			060Ü 064	Zoomreset (5 s activeringsvertraging)
			065Ü 069	Geen functie
			070Ü 074	Alles resetten (5 s activeringsvertraging)
			075Ü 079	Geen functie
			080Ü 084	Zwenk/kantelbeweging omdraaien (5 s activeringsvertraging)
			085Ü 089	Zwenkbeweging omdraaien (5 s activeringsvertraging)
			090Ü 094	Kantelbeweging omdraaien (5 s activeringsvertraging)
			095Ü 099	Uitschakelen zwenkbeweging omdraaien (5 s activeringsvertraging)
			100Ü 104	Uitschakelen kantelbeweging omdraaien (5 s activeringsvertraging)
			105Ü 109	Uitschakelen zwenk/kantelbeweging omdraaien (5 s activeringsvertraging)
			110Ü 114	Geen functie
			115Ü 119	Geen functie
			120Ü 124	Zuinige ventilator (5 s activeringsvertraging)
			125Ü 129	Volledige ventilator (5 s activeringsvertraging)
			130Ü 134	Automatische ventilator (5 s activeringsvertraging)
			135Ü 139	Snelle dimmercurve (5 s activeringsvertraging)
			140Ü 144	Gladde dimmercurve (5 s activeringsvertraging)
			145Ü 255	Geen functie

DMX-waarden (vervolg)

33CH MS	Kanaal	Functie	Waarde	Percentage/instelling
	1	Zwenken	000Ü 255	0–100%
	2	Fijn zwenken	000Ü 255	Fijne regeling (16-bit)
	3	Kantelen	000Ü 255	0–100%
	4	Fijn kantelen	000Ü 255	Fijne regeling (16-bit)
	5	Zwenk-/kantelsnelheid	000Ü 255	0–100%
	6	Dimmer	000Ü 255	0–100%
	7 Sluiter		000Ü 019	Gesloten
			020Ü 024	Open
			025Ü 064	Snel tot langzaam
			065Ü 069	Open
			070Ü 084	Snel aan/afloop uit
			085Ü 089	Open
			090Ü 104	Afloop uit/snel aan
			105Ü 109	Open
			110Ü 124	Willekeurig
			125Ü 129	Open
			130Ü 144	Willekeurig snel/afloop uit
			145Ü 149	Open
			150Ü 164	Willekeurig langzaam aan/snel uit
			165Ü 169	Open
			170Ü 184	Puls
			185Ü 189	Open
			190Ü 204	Willekeurige puls
			205Ü 209	Open
			210Ü 224	Fade aan/uit
			225Ü 229	Open
			230Ü 244	Puls
			245Ü 255	Open

DMX-waarden (vervolg)

33CH MS (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
			000Ü 004	Open
			005Ü 009	Kleur 1
			010Ü 014	Kleur 2
			015Ü 019	Kleur 3
			020Ü 024	Kleur 4
			025Ü 029	Kleur 5
			030Ü 034	Kleur 6
			035Ü 039	Kleur 7
			040Ü 044	Kleur 8
			045Ü 049	Kleur 9
			050Ü 054	Kleur 10
			055Ü 059	Kleur 11
			060Ü 064	Kleur 12
			065Ü 069	Kleur 13
			070Ü 074	Kleur 14
			075Ü 079	Kleur 15
			080Ü 084	Kleur 16
			085Ü 089	Kleur 17
			090Ü 094	Kleur 18
			095Ü 099	Kleur 19
			100Ü 104	Kleur 20
			105Ü 109	Kleur 21
	8 Kleur		110Ü 114	Kleur 22
			115Ü 119	Kleur 23
			120Ü 124	Kleur 24
			125Ü 129	Kleur 25
			130Ü 134	Kleur 26
			135Ü 139	Kleur 27
			140Ü 144	Kleur 28
			145Ü 149	Kleur 29
			150Ü 154	Kleur 30
			155Ü 159	Kleur 31
			160Ü 164	Kleur 32
			165Ü 169	Kleur 33
			170Ü 174	Kleur 34
			175Ü 179	Gesloten
			180Ü 201	Kleurwijziging met de klok mee, snel tot langzaam
			202Ü 207	Stop bij huidige kleur
			208Ü 229	Kleurwijziging tegen de klok in, snel tot langzaam
			230Ü 234	Gesloten
			235Ü 249	Kleurbladeren
			250Ü 255	Gesloten

DMX-waarden (vervolg)

33CH MS (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
	9 Zoneselectie		000Ü 007	Zone 1, 2, 3, 4, 5
			008Ü 015	Zone 2, 3, 4, 5
			016Ü 023	Zone 3, 4, 5
			024Ü 031	Zone 4, 5
			032Ü 039	Zone 5
			040Ü 047	Geen functie
			048Ü 055	Zone 1
			056Ü 063	Zone 1, 2
			064Ü 071	Zone 1, 2, 3
			072Ü 079	Zone 1, 2, 3, 4
			080Ü 087	Zone 1, 2, 3, 4, 5
			088Ü 095	Zone 1
			096Ü 103	Zone 2
			104Ü 111	Zone 3
			112Ü 119	Zone 4
			120Ü 127	Zone 5
			128Ü 135	Zone 1, 2
			136Ü 143	Zone 2, 3
			144Ü 151	Zone 3, 4
			152Ü 159	Zone 4, 5
			160Ü 167	Zone 1, 5
			168Ü 175	Zone 1, 2, 3
			176Ü 183	Zone 2, 3, 4
			184Ü 191	Zone 3, 4, 5
			192Ü 199	Zone 1, 4, 5
			200Ü 207	Zone 1, 2, 5
			208Ü 215	Zone 1, 2, 3, 4
			216Ü 223	Zone 2, 3, 4, 5
			224Ü 231	Zone 1, 3, 4, 5
			232Ü 239	Zone 1, 2, 4, 5
			240Ü 247	Zone 1, 2, 3, 5
			250Ü 255	Zone 1, 2, 3, 4, 5

DMX-waarden (vervolg)

33CH MS (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
			000Ü 015	Geen functie
			016Ü 020	Ring macro 1
			021Ü 025	Ring macro 2
			026Ü 030	Ring macro 3
			031Ü 035	Ring macro 4
			036Ü 040	Ring macro 5
			041Ü 045	Ring macro 6
			046Ü 050	Ring macro 7
			051Ü 055	Ring macro 8
			056Ü 060	Ring macro 9
			061Ü 065	Ring macro 10
			066Ü 070	Ring macro 11
			071Ü 075	Ring macro 12
			076Ü 080	Ring macro 13
			081Ü 085	Ring macro 14
			086Ü 090	Ring macro 15
			091Ü 095	Ring macro 16
			096Ü 100	Ring macro 17
			101Ü 105	Ring macro 18
			106Ü 110	Ring macro 19
			111Ü 115	Ring macro 20
			116Ü 120	Ring macro 21
			121Ü 125	Ring macro 22
			126Ü 130	Ring macro 23
	10 Programma's		131Ü 135	Ring macro 24
			136Ü 140	Kleurring macro 1
			141Ü 145	Kleurring macro 2
			146Ü 150	Kleurring macro 3
			151Ü 155	Kleurring macro 4
			156Ü 160	Kleurring macro 5
			161Ü 165	Kleurring macro 6
			166Ü 170	Kleurring macro 7
			171Ü 175	Kleurring macro 8
			176Ü 180	Kleurring macro 9
			181Ü 185	Kleurring macro 10
			186Ü 190	Kleurring macro 11
			191Ü 195	Kleurring macro 12
			196Ü 200	Kleurring macro 13
			201Ü 205	Kleurring macro 14
			206Ü 210	Kleurring macro 15
			211Ü 215	Kleurring macro 16
			216Ü 220	Kleurring macro 17
			221Ü 225	Kleurring macro 18
			226Ü 230	Kleurring macro 19
			231Ü 235	Kleurring macro 20
			236Ü 240	Kleurring macro 21
			241Ü 245	Kleurring macro 22
			246Ü 250	Kleurring macro 23
			251Ü 255	Kleurring macro 24
	11	Automatische snelheid	000Ü 255	0–100% (Alleen bij gebruik van Ch. 10)

DMX-waarden (vervolg)

33CH MS (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
33CH MS (vervolg)	12	Zoom	000Ü 255	0–100%
			000Ü 009	Geen functie
			010Ü 014	Verduisteren tijdens zwenken/kantelen
			015Ü 019	Geen functie
			020Ü 024	Geen functie
			025Ü 029	Geen functie
			030Ü 034	Geen functie
			035Ü 039	Geen functie
			040Ü 044	Geen functie
			045Ü 049	Geen functie
			050Ü 054	Zwenkreset (5 s activeringsvertraging)
			055Ü 059	Kantelreset (5 s activeringsvertraging)
			060Ü 064	Zoomreset (5 s activeringsvertraging)
			065Ü 069	Geen functie
			070Ü 074	Alles resetten (5 s activeringsvertraging)
			075Ü 079	Geen functie
			080Ü 084	Zwenk/kantelbeweging omdraaien(5 s activeringsvertraging)
			085Ü 089	Zwenkbeweging omdraaien(5 s activeringsvertraging)
			090Ü 094	Kantelbeweging omdraaien(5 s activeringsvertraging)
			095Ü 099	Uitschakelen zwenkbeweging omdraaien(5 s activeringsvertraging)
			100Ü 104	Uitschakelen kantelbeweging omdraaien(5 s activeringsvertraging)
			105Ü 109	Uitschakelen zwenk/kantelbeweging omdraaien(5 s activeringsvertraging)
			110Ü 114	Geen functie
			115Ü 119	Geen functie
			120Ü 124	Zuinige ventilator (5 s activeringsvertraging)
			125Ü 129	Volledige ventilator (5 s activeringsvertraging)
			130Ü 134	Automatische ventilator(5 s activeringsvertraging)
			135Ü 139	Snelle dimmercurve (5 s activeringsvertraging)
			140Ü 144	Gladde dimmercurve (5 s activeringsvertraging)
			145Ü 255	Geen functie

DMX-waarden (vervolg)

33CH MS (vervolg)	Channel	Function	Value	Percent/Setting
	14	Rood 1	000Ü 255	0–100%
	15	Groen 1	000Ü 255	0–100%
	16	Blauw 1	000Ü 255	0–100%
	17	Wit 1	000Ü 255	0–100%
	18	Rood 2	000Ü 255	0–100%
	19	Groen 2	000Ü 255	0–100%
	20	Blauw 2	000Ü 255	0–100%
	21	Wit 2	000Ü 255	0–100%
	22	Rood 3	000Ü 255	0–100%
	23	Groen 3	000Ü 255	0–100%
	24	Blauw 3	000Ü 255	0–100%
	25	Wit 3	000Ü 255	0–100%
	26	Rood 4	000Ü 255	0–100%
	27	Groen 4	000Ü 255	0–100%
	28	Blauw 4	000Ü 255	0–100%
	29	Wit 4	000Ü 255	0–100%
	30	Rood 5	000Ü 255	0–100%
	31	Groen 5	000Ü 255	0–100%
	32	Blauw 5	000Ü 255	0–100%
	33	Wit 5	000Ü 255	0–100%

DMX-waarden (vervolg)

22CH	Kanaal	Functie	Waarde	Percentage/instelling
	1	Zwenken	000Ü 255	0–100%
	2	Fijn zwenken	000Ü 255	Fijne regeling (16-bit)
	3	Kantelen	000Ü 255	0–100%
	4	Fijn kantelen	000Ü 255	Fijne regeling (16-bit)
	5	Zwenk-/kantelsnelheid	000Ü 255	0–100%
	6	Dimmer	000Ü 255	0–100%
	7	Fijne dimmer	000Ü 255	Fijne regeling (16-bit)
	8 Sluiter		000Ü 019	Gesloten
			020Ü 024	Open
			025Ü 064	Snel tot langzaam
			065Ü 069	Open
			070Ü 084	Snel aan/afloop uit
			085Ü 089	Open
			090Ü 104	Afloop uit/snel aan
			105Ü 109	Open
			110Ü 124	Willekeurig
			125Ü 129	Open
			130Ü 144	Willekeurig snel/afloop uit
			145Ü 149	Open
			150Ü 164	Willekeurig langzaam aan/snel uit
			165Ü 169	Open
			170Ü 184	Puls
			185Ü 189	Open
			190Ü 204	Willekeurige puls
			205Ü 209	Open
			210Ü 224	Fade aan/uit
			225Ü 229	Open
			230Ü 244	Puls
			245Ü 255	Open
	9	Rood	000Ü 255	0–100%
	10	Fijn rood	000Ü 255	Fijne regeling (16-bit)
	11	Groen	000Ü 255	0–100%
	12	Fijn groen	000Ü 255	Fijne regeling (16-bit)
	13	Blauw	000Ü 255	0–100%
	14	Fijn blauw	000Ü 255	Fijne regeling (16-bit)
	15	Wit	000Ü 255	0–100%
	16	Fijn wit	000Ü 255	Fijne regeling (16-bit)

DMX-waarden (vervolg)

22CH (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
			000Ü 004	Open
			005Ü 009	Kleur 1
			010Ü 014	Kleur 2
			015Ü 019	Kleur 3
			020Ü 024	Kleur 4
			025Ü 029	Kleur 5
			030Ü 034	Kleur 6
			035Ü 039	Kleur 7
			040Ü 044	Kleur 8
			045Ü 049	Kleur 9
			050Ü 054	Kleur 10
			055Ü 059	Kleur 11
			060Ü 064	Kleur 12
			065Ü 069	Kleur 13
			070Ü 074	Kleur 14
			075Ü 079	Kleur 15
			080Ü 084	Kleur 16
			085Ü 089	Kleur 17
			090Ü 094	Kleur 18
			095Ü 099	Kleur 19
			100Ü 104	Kleur 20
			105Ü 109	Kleur 21
	17 Kleur		110Ü 114	Kleur 22
			115Ü 119	Kleur 23
			120Ü 124	Kleur 24
			125Ü 129	Kleur 25
			130Ü 134	Kleur 26
			135Ü 139	Kleur 27
			140Ü 144	Kleur 28
			145Ü 149	Kleur 29
			150Ü 154	Kleur 30
			155Ü 159	Kleur 31
			160Ü 164	Kleur 32
			165Ü 169	Kleur 33
			170Ü 174	Kleur 34
			175Ü 179	Gesloten
			180Ü 201	Kleurwijziging met de klok mee, snel tot langzaam
			202Ü 207	Stop bij huidige kleur
			208Ü 229	Kleurwijziging tegen de klok in, snel tot langzaam
			230Ü 234	Gesloten
			235Ü 249	Kleurbladeren
			250Ü 255	Gesloten

DMX-waarden (vervolg)

22CH (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
	18 Zoneselectie		000Ü 007	Zone 1, 2, 3, 4, 5
			008Ü 015	Zone 2, 3, 4, 5
			016Ü 023	Zone 3, 4, 5
			024Ü 031	Zone 4, 5
			032Ü 039	Zone 5
			040Ü 047	Geen functie
			048Ü 055	Zone 1
			056Ü 063	Zone 1, 2
			064Ü 071	Zone 1, 2, 3
			072Ü 079	Zone 1, 2, 3, 4
			080Ü 087	Zone 1, 2, 3, 4, 5
			088Ü 095	Zone 1
			096Ü 103	Zone 2
			104Ü 111	Zone 3
			112Ü 119	Zone 4
			120Ü 127	Zone 5
			128Ü 135	Zone 1, 2
			136Ü 143	Zone 2, 3
			144Ü 151	Zone 3, 4
			152Ü 159	Zone 4, 5
			160Ü 167	Zone 1, 5
			168Ü 175	Zone 1, 2, 3
			176Ü 183	Zone 2, 3, 4
			184Ü 191	Zone 3, 4, 5
			192Ü 199	Zone 1, 4, 5
			200Ü 207	Zone 1, 2, 5
			208Ü 215	Zone 1, 2, 3, 4
			216Ü 223	Zone 2, 3, 4, 5
			224Ü 231	Zone 1, 3, 4, 5
			232Ü 239	Zone 1, 2, 4, 5
			240Ü 247	Zone 1, 2, 3, 5
			250Ü 255	Zone 1, 2, 3, 4, 5

DMX-waarden (vervolg)

22CH (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
			000Ü 015	Geen functie
			016Ü 020	Ring macro 1
			021Ü 025	Ring macro 2
			026Ü 030	Ring macro 3
			031Ü 035	Ring macro 4
			036Ü 040	Ring macro 5
			041Ü 045	Ring macro 6
			046Ü 050	Ring macro 7
			051Ü 055	Ring macro 8
			056Ü 060	Ring macro 9
			061Ü 065	Ring macro 10
			066Ü 070	Ring macro 11
			071Ü 075	Ring macro 12
			076Ü 080	Ring macro 13
			081Ü 085	Ring macro 14
			086Ü 090	Ring macro 15
			091Ü 095	Ring macro 16
			096Ü 100	Ring macro 17
			101Ü 105	Ring macro 18
			106Ü 110	Ring macro 19
			111Ü 115	Ring macro 20
			116Ü 120	Ring macro 21
			121Ü 125	Ring macro 22
			126Ü 130	Ring macro 23
			131Ü 135	Ring macro 24
			136Ü 140	Kleurring macro 1
			141Ü 145	Kleurring macro 2
			146Ü 150	Kleurring macro 3
			151Ü 155	Kleurring macro 4
			156Ü 160	Kleurring macro 5
			161Ü 165	Kleurring macro 6
			166Ü 170	Kleurring macro 7
			171Ü 175	Kleurring macro 8
			176Ü 180	Kleurring macro 9
			181Ü 185	Kleurring macro 10
			186Ü 190	Kleurring macro 11
			191Ü 195	Kleurring macro 12
			196Ü 200	Kleurring macro 13
			201Ü 205	Kleurring macro 14
			206Ü 210	Kleurring macro 15
			211Ü 215	Kleurring macro 16
			216Ü 220	Kleurring macro 17
			221Ü 225	Kleurring macro 18
			226Ü 230	Kleurring macro 19
			231Ü 235	Kleurring macro 20
			236Ü 240	Kleurring macro 21
			241Ü 245	Kleurring macro 22
			246Ü 250	Kleurring macro 23
			251Ü 255	Kleurring macro 24
	19 Programma's

DMX-waarden (vervolg)

22CH (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
	21	Zoom	000Ü 255	0–100%
	22 Regeling		000Ü 009	Geen functie
			010Ü 014	Verduisteren tijdens zwenken/kantelen
			015Ü 019	Geen functie
			020Ü 024	Geen functie
			025Ü 029	Geen functie
			030Ü 034	Geen functie
			035Ü 039	Geen functie
			040Ü 044	Geen functie
			045Ü 049	Geen functie
			050Ü 054	Zwenkreset (5 s activeringsvertraging)
			055Ü 059	Kantelreset (5 s activeringsvertraging)
			060Ü 064	Zoomreset (5 s activeringsvertraging)
			065Ü 069	Geen functie
			070Ü 074	Alles resetten (5 s activeringsvertraging)
			075Ü 079	Geen functie
			080Ü 084	Zwenk/kantelbeweging omdraaien(5 s activeringsvertraging)
			085Ü 089	Zwenkbeweging omdraaien(5 s activeringsvertraging)
			090Ü 094	Kantelbeweging omdraaien(5 s activeringsvertraging)
			095Ü 099	Uitschakelen zwenkbeweging omdraaien(5 s activeringsvertraging)
			100Ü 104	Uitschakelen kantelbeweging omdraaien(5 s activeringsvertraging)
			105Ü 109	Uitschakelen zwenk/kantelbeweging omdraaien(5 s activeringsvertraging)
			110Ü 114	Geen functie
			115Ü 119	Geen functie
			120Ü 124	Zuinige ventilator (5 s activeringsvertraging)
			125Ü 129	Volledige ventilator (5 s activeringsvertraging)
			130Ü 134	Automatische ventilator(5 s activeringsvertraging)
			135Ü 139	Snelle dimmercurve (5 s activeringsvertraging)
			140Ü 144	Gladde dimmercurve (5 s activeringsvertraging)
			145Ü 255	Geen functie

DMX-waarden (vervolg)

17CH	Kanaal	Functie	Waarde	Percentage/instelling
	1	Zwenken	000Ü 255	0–100%
	2	Fijn zwenken	000Ü 255	Fijne regeling (16-bit)
	3	Kantelen	000Ü 255	0–100%
	4	Fijn kantelen	000Ü 255	Fijne regeling (16-bit)
	5	Zwenk-/kantelsnelheid	000Ü 255	0–100%
	6	Dimmer	000Ü 255	0–100%
	7 Sluiter		000Ü 019	Gesloten
			020Ü 024	Open
			025Ü 064	Snel tot langzaam
			065Ü 069	Open
			070Ü 084	Snel aan/afloop uit
			085Ü 089	Open
			090Ü 104	Afloop uit/snel aan
			105Ü 109	Open
			110Ü 124	Willekeurig
			125Ü 129	Open
			130Ü 144	Willekeurig snel/afloop uit
			145Ü 149	Open
			150Ü 164	Willekeurig langzaam aan/snel uit
			165Ü 169	Open
			170Ü 184	Puls
			185Ü 189	Open
			190Ü 204	Willekeurige puls
			205Ü 209	Open
			210Ü 224	Fade aan/uit
			225Ü 229	Open
			230Ü 244	Puls
			245Ü 255	Open
	8	Rood	000Ü 255	0–100%
	9	Groen	000Ü 255	0–100%
	10	Blauw	000Ü 255	0–100%
	11	Wit	000Ü 255	0–100%

DMX-waarden (vervolg)

17CH (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
			000Ü 004	Open
			005Ü 009	Kleur 1
			010Ü 014	Kleur 2
			015Ü 019	Kleur 3
			020Ü 024	Kleur 4
			025Ü 029	Kleur 5
			030Ü 034	Kleur 6
			035Ü 039	Kleur 7
			040Ü 044	Kleur 8
			045Ü 049	Kleur 9
			050Ü 054	Kleur 10
			055Ü 059	Kleur 11
			060Ü 064	Kleur 12
			065Ü 069	Kleur 13
			070Ü 074	Kleur 14
			075Ü 079	Kleur 15
			080Ü 084	Kleur 16
			085Ü 089	Kleur 17
			090Ü 094	Kleur 18
			095Ü 099	Kleur 19
			100Ü 104	Kleur 20
			105Ü 109	Kleur 21
	12 Kleur		110Ü 114	Kleur 22
			115Ü 119	Kleur 23
			120Ü 124	Kleur 24
			125Ü 129	Kleur 25
			130Ü 134	Kleur 26
			135Ü 139	Kleur 27
			140Ü 144	Kleur 28
			145Ü 149	Kleur 29
			150Ü 154	Kleur 30
			155Ü 159	Kleur 31
			160Ü 164	Kleur 32
			165Ü 169	Kleur 33
			170Ü 174	Kleur 34
			175Ü 179	Gesloten
			180Ü 201	Kleurwijziging met de klok mee, snel tot langzaam
			202Ü 207	Stop bij huidige kleur
			208Ü 229	Kleurwijziging tegen de klok in, snel tot langzaam
			230Ü 234	Gesloten
			235Ü 249	Kleurbladeren
			250Ü 255	Gesloten

DMX-waarden (vervolg)

17CH (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
	13 Zoneselectie		000Ü 007	Zone 1, 2, 3, 4, 5
			008Ü 015	Zone 2, 3, 4, 5
			016Ü 023	Zone 3, 4, 5
			024Ü 031	Zone 4, 5
			032Ü 039	Zone 5
			040Ü 047	Geen functie
			048Ü 055	Zone 1
			056Ü 063	Zone 1, 2
			064Ü 071	Zone 1, 2, 3
			072Ü 079	Zone 1, 2, 3, 4
			080Ü 087	Zone 1, 2, 3, 4, 5
			088Ü 095	Zone 1
			096Ü 103	Zone 2
			104Ü 111	Zone 3
			112Ü 119	Zone 4
			120Ü 127	Zone 5
			128Ü 135	Zone 1, 2
			136Ü 143	Zone 2, 3
			144Ü 151	Zone 3, 4
			152Ü 159	Zone 4, 5
			160Ü 167	Zone 1, 5
			168Ü 175	Zone 1, 2, 3
			176Ü 183	Zone 2, 3, 4
			184Ü 191	Zone 3, 4, 5
			192Ü 199	Zone 1, 4, 5
			200Ü 207	Zone 1, 2, 5
			208Ü 215	Zone 1, 2, 3, 4
			216Ü 223	Zone 2, 3, 4, 5
			224Ü 231	Zone 1, 3, 4, 5
			232Ü 239	Zone 1, 2, 4, 5
			240Ü 247	Zone 1, 2, 3, 5
			250Ü 255	Zone 1, 2, 3, 4, 5

DMX-waarden (vervolg)

17CH (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
			000Ü 015	Geen functie
			016Ü 020	Ring macro 1
			021Ü 025	Ring macro 2
			026Ü 030	Ring macro 3
			031Ü 035	Ring macro 4
			036Ü 040	Ring macro 5
			041Ü 045	Ring macro 6
			046Ü 050	Ring macro 7
			051Ü 055	Ring macro 8
			056Ü 060	Ring macro 9
			061Ü 065	Ring macro 10
			066Ü 070	Ring macro 11
			071Ü 075	Ring macro 12
			076Ü 080	Ring macro 13
			081Ü 085	Ring macro 14
			086Ü 090	Ring macro 15
			091Ü 095	Ring macro 16
			096Ü 100	Ring macro 17
			101Ü 105	Ring macro 18
			106Ü 110	Ring macro 19
			111Ü 115	Ring macro 20
			116Ü 120	Ring macro 21
			121Ü 125	Ring macro 22
			126Ü 130	Ring macro 23
			131Ü 135	Ring macro 24
	14 Programma's		136Ü 140	Kleurring macro 1
			141Ü 145	Kleurring macro 2
			146Ü 150	Kleurring macro 3
			151Ü 155	Kleurring macro 4
			156Ü 160	Kleurring macro 5
			161Ü 165	Kleurring macro 6
			166Ü 170	Kleurring macro 7
			171Ü 175	Kleurring macro 8
			176Ü 180	Kleurring macro 9
			181Ü 185	Kleurring macro 10
			186Ü 190	Kleurring macro 11
			191Ü 195	Kleurring macro 12
			196Ü 200	Kleurring macro 13
			201Ü 205	Kleurring macro 14
			206Ü 210	Kleurring macro 15
			211Ü 215	Kleurring macro 16
			216Ü 220	Kleurring macro 17
			221Ü 225	Kleurring macro 18
			226Ü 230	Kleurring macro 19
			231Ü 235	Kleurring macro 20
			236Ü 240	Kleurring macro 21
			241Ü 245	Kleurring macro 22
			246Ü 250	Kleurring macro 23
			251Ü 255	Kleurring macro 24
	15	Automatische snelheid	000Ü 255	0–100% (Alleen bij gebruik van Ch. 14)

DMX-waarden (vervolg)

17CH (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
	16	Zoom	000Ü 255	0–100%
	17 Regeling		000Ü 009	Geen functie
			010Ü 014	Verduisteren tijdens zwenken/kantelen
			015Ü 019	Geen functie
			020Ü 024	Geen functie
			025Ü 029	Geen functie
			030Ü 034	Geen functie
			035Ü 039	Geen functie
			040Ü 044	Geen functie
			045Ü 049	Geen functie
			050Ü 054	Zwenkreset (5 s activeringsvertraging)
			055Ü 059	Kantelreset (5 s activeringsvertraging)
			060Ü 064	Zoomreset (5 s activeringsvertraging)
			065Ü 069	Geen functie
			070Ü 074	Alles resetten (5 s activeringsvertraging)
			075Ü 079	Geen functie
			080Ü 084	Zwenk/kantelbeweging omdraaien(5 s activeringsvertraging)
			085Ü 089	Zwenkbeweging omdraaien(5 s activeringsvertraging)
			090Ü 094	Kantelbeweging omdraaien(5 s activeringsvertraging)
			095Ü 099	Uitschakelen zwenkbeweging omdraaien(5 s activeringsvertraging)
			100Ü 104	Uitschakelen kantelbeweging omdraaien(5 s activeringsvertraging)
			105Ü 109	Uitschakelen zwenk/kantelbeweging omdraaien(5 s activeringsvertraging)
			110Ü 114	Geen functie
			115Ü 119	Geen functie
			120Ü 124	Zuinige ventilator (5 s activeringsvertraging)
			125Ü 129	Volledige ventilator (5 s activeringsvertraging)
			130Ü 134	Automatische ventilator(5 s activeringsvertraging)
			135Ü 139	Snelle dimmercurve (5 s activeringsvertraging)
			140Ü 144	Gladde dimmercurve (5 s activeringsvertraging)
			145Ü 255	Geen functie

DMX-waarden (vervolg)

15CH	Kanaal	Functie	Waarde	Percentage/instelling
	1	Zwenken	000Ü 255	0–100%
	2	Fijn zwenken	000Ü 255	Fijne regeling (16-bit)
	3	Kantelen	000Ü 255	0–100%
	4	Fijn kantelen	000Ü 255	Fijne regeling (16-bit)
	5	Zwenk-/kantelsnelheid	000Ü 255	0–100%
	6	Dimmer	000Ü 255	0–100%
	7	Fijne dimmer	000Ü 255	Fijne regeling (16-bit)
	8 Sluiter		000Ü 019	Gesloten
			020Ü 024	Open
			025Ü 064	Snel tot langzaam
			065Ü 069	Open
			070Ü 084	Snel aan/afloop uit
			085Ü 089	Open
			090Ü 104	Afloop uit/snel aan
			105Ü 109	Open
			110Ü 124	Willekeurig
			125Ü 129	Open
			130Ü 144	Willekeurig snel/afloop uit
			145Ü 149	Open
			150Ü 164	Willekeurig langzaam aan/snel uit
			165Ü 169	Open
			170Ü 184	Puls
			185Ü 189	Open
			190Ü 204	Willekeurige puls
			205Ü 209	Open
			210Ü 224	Fade aan/uit
			225Ü 229	Open
			230Ü 244	Puls
			245Ü 255	Open
	9	Rood	000Ü 255	0–100%
	10	Groen	000Ü 255	0–100%
	11	Blauw	000Ü 255	0–100%
	12	Wit	000Ü 255	0–100%

DMX-waarden (vervolg)

15CH (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
			000Ü 004	Open
			005Ü 009	Kleur 1
			010Ü 014	Kleur 2
			015Ü 019	Kleur 3
			020Ü 024	Kleur 4
			025Ü 029	Kleur 5
			030Ü 034	Kleur 6
			035Ü 039	Kleur 7
			040Ü 044	Kleur 8
			045Ü 049	Kleur 9
			050Ü 054	Kleur 10
			055Ü 059	Kleur 11
			060Ü 064	Kleur 12
			065Ü 069	Kleur 13
			070Ü 074	Kleur 14
			075Ü 079	Kleur 15
			080Ü 084	Kleur 16
			085Ü 089	Kleur 17
			090Ü 094	Kleur 18
			095Ü 099	Kleur 19
			100Ü 104	Kleur 20
			105Ü 109	Kleur 21
	13 Kleur		110Ü 114	Kleur 22
			115Ü 119	Kleur 23
			120Ü 124	Kleur 24
			125Ü 129	Kleur 25
			130Ü 134	Kleur 26
			135Ü 139	Kleur 27
			140Ü 144	Kleur 28
			145Ü 149	Kleur 29
			150Ü 154	Kleur 30
			155Ü 159	Kleur 31
			160Ü 164	Kleur 32
			165Ü 169	Kleur 33
			170Ü 174	Kleur 34
			175Ü 179	Gesloten
			180Ü 201	Kleurwijziging met de klok mee, snel tot langzaam
			202Ü 207	Stop bij huidige kleur
			208Ü 229	Kleurwijziging tegen de klok in, snel tot langzaam
			230Ü 234	Gesloten
			235Ü 249	Kleurbladeren
			250Ü 255	Gesloten
	14	Zoom	000Ü 255	0–100%

DMX-waarden (vervolg)

15CH (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
	15 Regeling		000Ü 009	Geen functie
			010Ü 014	Verduisteren tijdens zwenken/kantelen
			015Ü 019	Geen functie
			020Ü 024	Geen functie
			025Ü 029	Geen functie
			030Ü 034	Geen functie
			035Ü 039	Geen functie
			040Ü 044	Geen functie
			045Ü 049	Geen functie
			050Ü 054	Zwenkreset (5 s activeringsvertraging)
			055Ü 059	Kantelreset (5 s activeringsvertraging)
			060Ü 064	Zoomreset (5 s activeringsvertraging)
			065Ü 069	Geen functie
			070Ü 074	Alles resetten (5 s activeringsvertraging)
			075Ü 079	Geen functie
			080Ü 084	Zwenk/kantelbeweging omdraaien(5 s activeringsvertraging)
			085Ü 089	Zwenkbeweging omdraaien(5 s activeringsvertraging)
			090Ü 094	Kantelbeweging omdraaien(5 s activeringsvertraging)
			095Ü 099	Uitschakelen zwenkbeweging omdraaien(5 s activeringsvertraging)
			100Ü 104	Uitschakelen kantelbeweging omdraaien(5 s activeringsvertraging)
			105Ü 109	Uitschakelen zwenk/kantelbeweging omdraaien(5 s activeringsvertraging)
			110Ü 114	Geen functie
			115Ü 119	Geen functie
			120Ü 124	Zuinige ventilator (5 s activeringsvertraging)
			125Ü 129	Volledige ventilator (5 s activeringsvertraging)
			130Ü 134	Automatische ventilator(5 s activeringsvertraging)
			135Ü 139	Snelle dimmercurve (5 s activeringsvertraging)
			140Ü 144	Gladde dimmercurve (5 s activeringsvertraging)
			145Ü 255	Geen functie

Contact Us

WORLD HEADQUARTERS - Chauvet

General Information

Address: Stokstraat 18

9770 Kruishoutem

Belgium

Voice: +32 9 388 93 97

Technical Support

Email: Eutech@chauvetlighting.eu

World Wide Web

www.chauvetlighting.eu

Inhoudsopgave Klik op een titel om deze te openen

Over deze handleiding
Disclaimer
Veiligheidsinstructies
Contact
Wat is inbegrepen
AC-stroom
Power Linking
AC-stekker
De zekering vervangen
DMX-koppeling
DMX-aansluiting
Montage
Montagediagram van het product
Beschrijving bedieningspane el
Contact Us
General Information
Technical Support
World Wide Web

Handleidingassistent

Aangedreven door Anthropic

Wachten op uw bericht

Productinformatie

Merk : Chauvet

Model : Rogue R2 Wash

Categorie : Professionele schijnwerper
