Rogue R3 Wash - Projecteur lumineux professionnel Chauvet - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Projecteur LED Wash, 3 x 15W RGBW, angle de faisceau de 25°
Utilisation	Idéal pour les événements en direct, les concerts, et les installations permanentes
Maintenance et Réparation	Nettoyage régulier des lentilles recommandé, vérifier les connexions électriques
Sécurité	Utiliser uniquement dans des environnements appropriés, éviter l'exposition à l'eau
Informations Générales	Poids : 5,5 kg, dimensions : 30 x 30 x 20 cm, garantie de 2 ans

FOIRE AUX QUESTIONS - Rogue R3 Wash Chauvet

Comment puis-je résoudre un problème de mise sous tension du Chauvet Rogue R3 Wash ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation et que le câble d'alimentation est en bon état. Essayez une autre prise électrique pour exclure un problème de source d'alimentation.

Que faire si les lumières ne s'allument pas correctement ?

Assurez-vous que les paramètres de DMX sont correctement configurés et que le Rogue R3 Wash est reconnu par votre console DMX. Vérifiez également les connexions du câble DMX.

Les couleurs ne s'affichent pas comme prévu, que faire ?

Vérifiez les réglages de couleur sur la console DMX. Si le problème persiste, effectuez un reset de l'appareil et testez à nouveau les fonctionnalités de couleur.

Comment effectuer une mise à jour du firmware du Rogue R3 Wash ?

Téléchargez la dernière version du firmware depuis le site de Chauvet, puis suivez les instructions fournies dans le manuel d'utilisation pour procéder à la mise à jour.

Que faire si l'appareil surchauffe ?

Assurez-vous que l'appareil est situé dans un endroit bien ventilé et qu'il n'est pas obstrué par d'autres objets. Si l'appareil continue de surchauffer, éteignez-le et contactez le support technique.

Comment nettoyer le Chauvet Rogue R3 Wash ?

Éteignez l'appareil et débranchez-le avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer la surface. Évitez d'utiliser des produits chimiques agressifs.

L'appareil fait du bruit, est-ce normal ?

Un léger bruit de ventilateur est normal, mais si le bruit est excessif ou anormal, vérifiez que rien ne bloque les ventilateurs et envisagez de contacter le support pour diagnostic.

Comment réinitialiser le Chauvet Rogue R3 Wash aux paramètres d'usine ?

Pour réinitialiser l'appareil, accédez au menu des paramètres, recherchez l'option de réinitialisation aux paramètres d'usine, puis confirmez votre choix.

Puis-je utiliser plusieurs Rogue R3 Wash ensemble ?

Oui, vous pouvez utiliser plusieurs unités ensemble en les connectant via DMX. Assurez-vous de configurer les adresses DMX correctement pour éviter les conflits.

MODE D'EMPLOI Rogue R3 Wash Chauvet

À Propos de ce Manuel

Le Manuel de Référence du Rogue R3 Wash (MR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

Consignes de Sécurité

• N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

- Ne regardez PAS la source lumineuse lorsque l'appareil fonctionne.

- ATTENTION: le boîtier de cet appareil est brûlant lors du fonctionnement.

• Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.

- Ne laissez AUCUNE source inflammable dans un rayon de 50 cm de l'appareil lorsque celui-ci fonctionne.

- Attention : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.

- Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil en hauteur.

- N'utilisez PAS cet appareil en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pour en affecter le fonctionnement. (IP20).

- N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.

- Ne connectez PAS cet appareil ni à un gradateur ni à un rhéostat.

- Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.

- Transportez/Suspendez cet appareil UNIQUEMENT par le support de montage dont il est doté.

- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.

- La température ambiante maximale supportée par cet appareil est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Mexique, et du Benelux, contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre appareil. Consultez le site Contact Us pour trouver nos coordonnées.

Ce Qui est Inclus

• Rogue R3 Wash
• Un Cordon d'Alimentation powerCON® de Neutrik®
• Fixation Omega sans matériel de montage
• Fiche de Garantie
  • Manuel de Référence

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Connexion Électrique

Vous pouvez connecter entre eux jusqu'à 2 Rogue R3 Wash à 120 V, 4 unités à 208 V ou 4 unités à 230 V. Ne dépassez jamais cette limite. Vous pouvez vous procurer séparément des cordons d'alimentation de raccordement.

Remplacement du Fusible

1. Débranchez l'appareil de l'alimentation.
2. Â l'aide d'un tournevis à tête plate, dévissez le couvercle du porte-fusible du boîtier.
3. Retirez le fusil obsolète te et remplacez-le par un fusible en bon état de même type et ampérage.
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

Raccordement DMX

Le Rogue R3 Wash fonctionnera avec un jeu d'orgues DMX au moyen de connexions DMX en série standard. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion DMX

Le Rogue R3 Wash utilise une connexion de données DMX standard pour ses personnalités DMX: 21, 62, 71, et 107. Consultez le Manuel d'Utilisation pour connecter et configurer le système DMX.

RDM (Gestion des périphériques à distance)

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Rogue R3 Wash supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

Installation

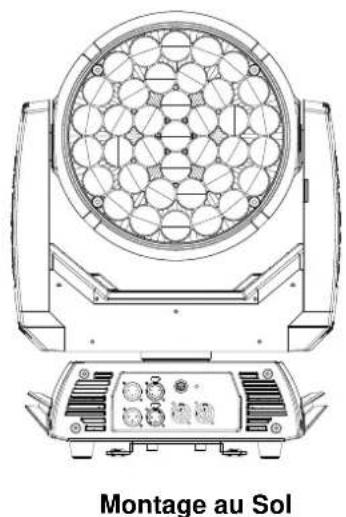

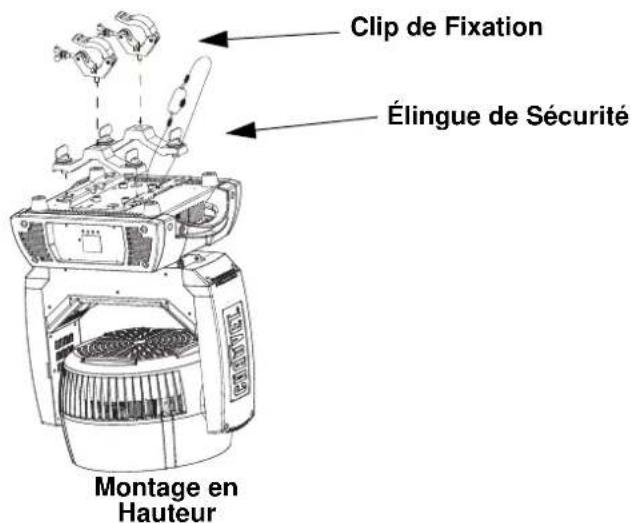

Schéma de Montage de l'Appareil

Clip de Fixation Élingue de Sécurité Montage en Hauteur

Description du Tableau de Commandes

Bouton Fonction
	Permet la sortie du menu ou de la fonction en cours
	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
	Permet de parcourir les listes ou les menus vers le haut, dans une fonction permet d'augmenter les valeurs numériques
	Permet de parcourir les listes ou les menus vers le bas, dans une fonction permet de diminuer les valeurs numériques

Tableu de Menu

Niveau Principal	Niveaux de Programmation Description
Address 001-512 Configure l'adresse DMX de départ
Running Mode	DMX	21		Sélectionne le mode DMX
		62
		71
		107
	Auto Test Lance la séquence de test de l'appareil
	Manual Test	Pan	000-255	Permet de commander manuellement tous les paramètres du panneau de commande
		Tilt
		P/T Speed
		Red
		Green
		Blue
		White
		CTC
		Color
		Pattern
		LED Macro
		LED Ma. Speed
		LED Ma. Fade
		Background
		Background Dim.
		Dimmer
		Shutter
		Zoom

Niveau Principal	Niveaux de Programmation Description
Setup	Pan Reverse	OFF Fonctionnement inversé du pan
		ON Fonctionnement normal du pan
	Tilt Reverse	OFF Fonctionnement inversé du tilt
		ON Fonctionnement normal du tilt
	Zoom Reverse	OFF Fonctionnement inversé du zoom
		ON Fonctionnement normal du zoom
	Pan Angle	540		Sélectionne une plage d'angle de pan à 540°
		360		Sélectionne une plage d'angle de pan à 360°
		180		Sélectionne une plage d'angle de pan à 180°
	Tilt Angle	230		Sélectionne une plage d'angle de tilt à 230°
		180		Sélectionne une plage d'angle de tilt à 180°
		90		Sélectionne une plage d'angle de tilt à 90°
	XY Mode	Fast		Définit pan / tilt vitesse
		Slow
	Fans	Auto		Permet de sélectionner le mode de fonctionnement du ventilateur.
		ECO
		Full
	Display	OFF Permet de déterminer la durée pendant laquelle le rétro-éclairage de l'affichage reste actif après le dernier appui sur un bouton
		ON
	Screen Rev	OFF Vue normale de l'écran de commandes
		ON		Fait pivoter l'écran de commandes de 180°
	C Mixing Mode	RGBW		Mélange de couleur supplémentaire (0 à 100%)
		CMY Mélange de couleur retirée (100% à 0)
	Dimmer Curve	Linear Assombrissement linéaire
		Square Courbe d'assombrissement en escalier
		I Squa		Courbe d'assombrissement en escalier inverse
		Scurve Courbe d'assombrissement en S
	Dimmer Speed	Smooth		Courbes d'assombrissement lentes (Smooth) ou rapides (Fast)
		Fast
Setup	Color calibration	ON		Puissance maximale lorsque les canaux DMX RGBW sont au maximum
		OFF		Température de couleur calibrée en usine lorsque les canaux DMX RGBW sont au maximum
		Custom	RED	Calibrage manuel de couleur lorsque les canaux DMX RGBW sont au maximum
			GREEN
			BLUE
	Reset Function	Pan/Tilt		Yes
				No
		Zoom		Yes
				No
		All		Yes
				No
	Factory Set		Yes		Réinitialise l'unité à sa configuration d'usine
			No

Niveau Principal	Niveaux de Programmation Description
SysInfo	Ver Affiche la version logicielle
	Running Mode	Affiche le mode actuel de fonctionnement
	DMX Address Affiche l'adresse DMX actuelle
	Temperature	Affiche la température de l'unité en Celsius
	Fixture Time	Affiche la durée de fonctionnement totale de l'appareil
	UID Affiche UID actuel #

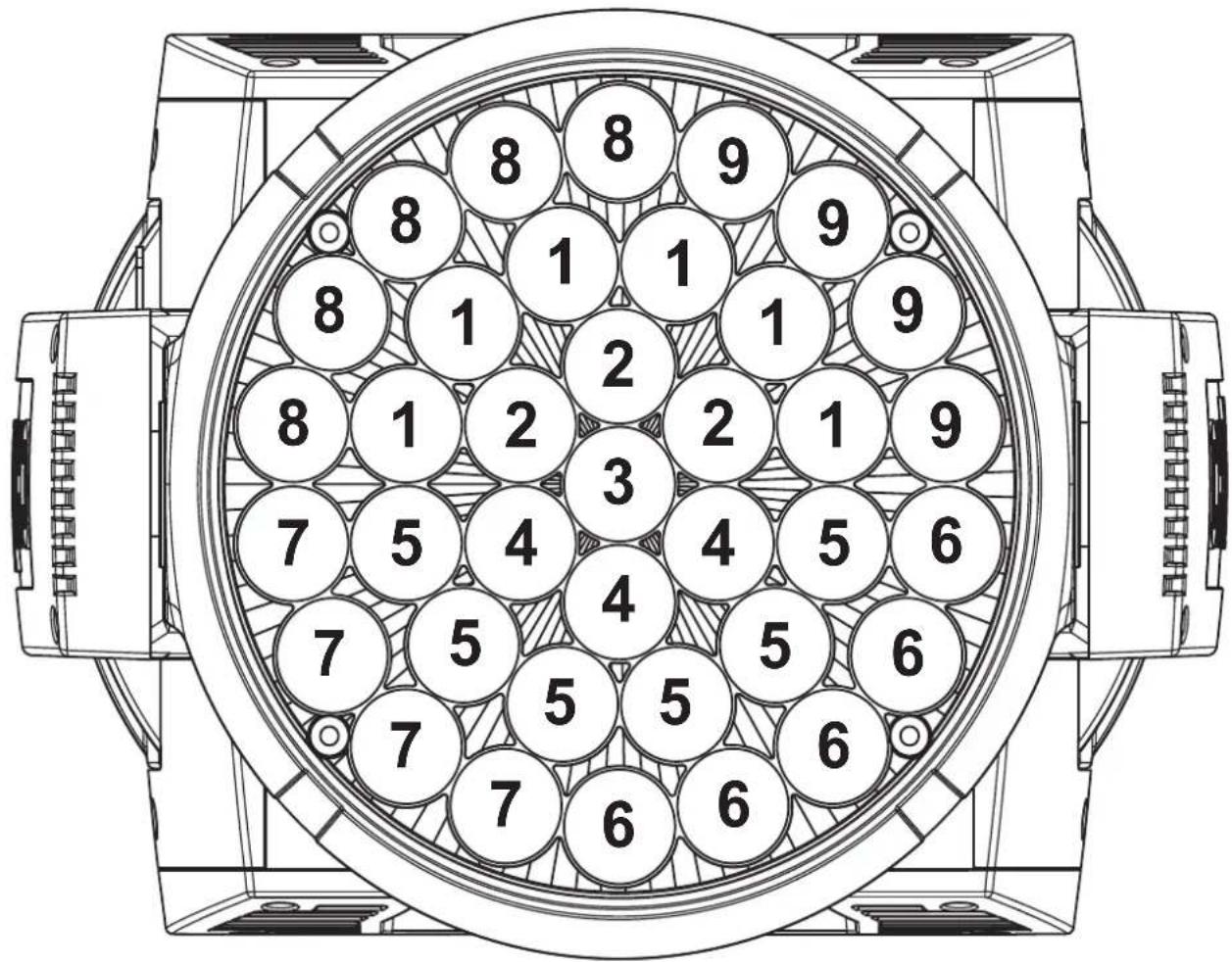

Sélection de Zone pour le Contrôle DMX du Rogue R3 Wash

8 8 9 8 1 1 9 8 1 2 1 9 8 1 2 2 1 9 7 5 4 3 4 5 6 7 5 4 4 5 6 7 5 5 5 6 7 6 6

Valeurs DMX

107	Cana	Fonction	Valeur	Pourcentage/Configuration
	1	P	a ⇔ 255 0-100%	000
	2 Pan Précis 000		⇔ 255 Contrôle précis (16-bit)
	3	T	i ⇔ 255 0-100%	t	000
	4 Tilt Précis 000		⇔ 255 Contrôle précis (16-bit)
	5	Vitesse Pan/Tilt	000 ⇔ 255 0-100%
	6	Gradateur	000 ⇔ 255 0-100%
	7	Gradateur Fin	000 ⇔ 255 Contrôle précis (16-bit)
	8	Obturateur	000 ⇔ 019	Fermé
			020 ⇔ 024	Ouvert
			025 ⇔ 064	Lent à rapide
			065 ⇔ 069	Ouvert
			070 ⇔ 084	Activation rapide/désactivation modulée
			085 ⇔ 089	Ouvert
			090 ⇔ 104	Désactivation modulée/activation rapide
			105 ⇔ 109	Ouvert
			110 ⇔ 124	Aléatoire
			125 ⇔ 129	Ouvert
			130 ⇔ 144	Activation rapide/désactivation modulée en mode aléatoire
			145 ⇔ 149	Ouvert
			150 ⇔ 164	Activation lente/désactivation rapide en mode aléatoire
			165 ⇔ 169	Ouvert
			170 ⇔ 184	Pulsation
			185 ⇔ 189	Ouvert
			190 ⇔ 204	Pulsation aléatoire
			205 ⇔ 209	Ouvert
			210 ⇔ 224	Activation/désactivation en fondu
			225 ⇔ 229	Ouvert
			230 ⇔ 244	Pulsation
			245 ⇔ 255	Ouvert
	9	CTC	000	Pas de fonction
			001 ⇔ 255	2800 - 10000K
	10	Couleur	000	Pas de fonction
			001 ⇔ 002	2700K	R:156	V: 118	B: 0	B: 63
			003 ⇔ 004	3200K	R:156	V: 141	B: 5	B: 89
			005 ⇔ 006	4200K	R:156	V: 141	B: 14	B: 255
			007 ⇔ 008	5600K	R:156	V: 207	B: 54	B: 255
			009 ⇔ 010	8000K	R:130	V: 255	B: 96	B: 255
			11	Bleu	R: 0	V: 0	B: 255	B: 0
			012 ⇔ 048	R: 0	V: +	B: 255	B: 0
			049	Cian	R: 0	V: 255	B: 255	B: 0
			050 ⇔ 086	R: 0	V: 255	B: -	B: 0
			087	Vert	R: 0	V: 255	B: 0	B: 0
			088 ⇔ 124	R: +	V: 255	B: 0	B: 0
			125	Jaune	R: 255	V: 255	B: 0	B: 0
			126 ⇔ 162	R: 255	V: -	B: 0	B: 0
			163	Rouge	R: 255	V: 0	B: 0	B: 0
			164 ⇔ 200	R: 255	V: 0	B: +	B: 0
			201	Magenta	R: 255	V: 0	B: 255	B: 0
			202 ⇔ 238	R: -	V: 0	B: 255	B: 0
			239	Bleu	R: 0	V: 0	B: 255	B: 0
			240 ⇔ 247	Le changement de couleur, rapide à lent
			248 ⇔ 255	Saut de couleur, rapide à lent
	11	Gobo	000 ⇔ 003	Pas de fonction
			004 ⇔ 006	Gobo 1
			007 ⇔ 009	Gobo 2
			010 ⇔ 012	Gobo 3
			013 ⇔ 015	Gobo 4
			016 ⇔ 018	Gobo 5
			019 ⇔ 021	Gobo 6
			022 ⇔ 024	Gobo 7
107	Cana	Fonction	Valeur	Pourcentage/Configuration
			025 ⇌ 027	Gobo 8
			028 ⇌ 030	Gobo 9
			031 ⇌ 033	Pas de Gobo
			034 ⇌ 036	Gobo 10
			037 ⇌ 039	Gobo 11
			040 ⇌ 042	Gobo 12
			043 ⇌ 045	Gobo 13
			046 ⇌ 048	Gobo 14
			049 ⇌ 051	Gobo 15
			052 ⇌ 054	Gobo 16
			055 ⇌ 057	Gobo 17
			058 ⇌ 060	Gobo 18
			061 ⇌ 063	Gobo 19
			064 ⇌ 066	Gobo 20
			067 ⇌ 069	Gobo 21
			070 ⇌ 072	Gobo 22
			073 ⇌ 075	Gobo 23
			076 ⇌ 078	Gobo 24
			079 ⇌ 081	Gobo 25
			082 ⇌ 084	Gobo 26
			085 ⇌ 087	Gobo 27
			088 ⇌ 090	Gobo 28
			091 ⇌ 093	Gobo 29
			094 ⇌ 096	Gobo 30
			097 ⇌ 099	Gobo 31
			100 ⇌ 102	Gobo 32
			103 ⇌ 105	Gobo 33
			106 ⇌ 108	Gobo 34
			109 ⇌ 111	Gobo 35
			112 ⇌ 114	Gobo 36
			115 ⇌ 117	Gobo 37
			118 ⇌ 120	Gobo 38
			121 ⇌ 123	Gobo 39
	11 Gobo		124 ⇌ 126	Gobo 40
			127 ⇌ 129	Gobo 41
			130 ⇌ 132	Gobo 42
			133 ⇌ 135	Gobo 43
			136 ⇌ 138	Gobo 44
			139 ⇌ 141	Gobo 45
			142 ⇌ 144	Gobo 46
			145 ⇌ 147	Gobo 47
			148 ⇌ 150	Gobo 48
			151 ⇌ 153	Gobo 49
			154 ⇌ 156	Gobo 50
			157 ⇌ 159	Gobo 51
			160 ⇌ 162	Gobo 52
			163 ⇌ 165	Gobo 53
			166 ⇌ 168	Gobo 54
			169 ⇌ 171	Gobo 55
			172 ⇌ 174	Gobo 56
			175 ⇌ 177	Gobo 57
			178 ⇌ 180	Gobo 58
			181 ⇌ 183	Gobo 59
			184 ⇌ 186	Gobo 60
			187 ⇌ 189	Gobo 61
			190 ⇌ 192	Gobo 62
			193 ⇌ 195	Gobo 63
			196 ⇌ 198	Gobo 64
			199 ⇌ 201	Gobo 65
			202 ⇌ 204	Gobo 66
			205 ⇌ 207	Gobo 67
			208 ⇌ 210	Gobo 68
			211 ⇌ 213	Gobo 69
			214 ⇌ 216	Gobo 70
217 ⇌ 219			Gobo 71
220 ⇌ 222			Gobo 72
	11 Gobo		223 ⇔ 225	Gobo 73
			226 ⇔ 228	Gobo 74
			229 ⇔ 231	Gobo 75
			232 ⇔ 234	Gobo 76
			235 ⇔ 237	Gobo 77
			238 ⇔ 240	Gobo 78
			241 ⇔ 243	Gobo 79
			244 ⇔ 246	Gobo 80
			247 ⇔ 249	Gobo 81
			250 ⇔ 252	Gobo 82
			253 ⇔ 255	Gobo 83
	12 LED Encastré		001 ⇔ 015	Pas de fonction
			016 ⇔ 017	Encastré 1
			018 ⇔ 019	Encastré 2
			020 ⇔ 021	Encastré 3
			022 ⇔ 023	Encastré 4
			024 ⇔ 025	Encastré 5
			026 ⇔ 027	Encastré 6
			028 ⇔ 029	Encastré 7
			030 ⇔ 031	Encastré 8
			032 ⇔ 033	Encastré 9
			034 ⇔ 035	Encastré 10
			036 ⇔ 037	Encastré 11
			038 ⇔ 039	Encastré 12
			040 ⇔ 041	Encastré 13
			042 ⇔ 043	Encastré 14
			044 ⇔ 045	Encastré 15
			046 ⇔ 047	Encastré 16
			048 ⇔ 049	Encastré 17
			050 ⇔ 051	Encastré 18
			052 ⇔ 053	Encastré 19
			054 ⇔ 055	Encastré 20
			056 ⇔ 057	Encastré 21
			058 ⇔ 059	Encastré 22
			060 ⇔ 061	Encastré 23
			062 ⇔ 063	Encastré 24
			064 ⇔ 065	Encastré 25
			066 ⇔ 067	Encastré 26
			068 ⇔ 069	Encastré 27
			070 ⇔ 071	Encastré 28
			072 ⇔ 073	Encastré 29
			074 ⇔ 075	Encastré 30
			076 ⇔ 077	Encastré 31
			078 ⇔ 079	Encastré 32
			080 ⇔ 081	Encastré 33
			082 ⇔ 083	Encastré 34
			084 ⇔ 085	Encastré 35
			086 ⇔ 087	Encastré 36
			088 ⇔ 089	Encastré 37
			090 ⇔ 091	Encastré 38
			092 ⇔ 093	Encastré 39
			094 ⇔ 095	Encastré 40
			096 ⇔ 097	Encastré 41
			098 ⇔ 099	Encastré 42
			100 ⇔ 101	Encastré 43
			102 ⇔ 103	Encastré 44
			104 ⇔ 105	Encastré 45
			106 ⇔ 107	Encastré 46
			108 ⇔ 109	Encastré 47
			110 ⇔ 111	Encastré 48
			112 ⇔ 113	Encastré 49
			114 ⇔ 115	Encastré 50
			116 ⇔ 117	Encastré 51
			118 ⇔ 119	Encastré 52
			120 ⇔ 121	Encastré 53
			122 ⇌ 123	Encastré 54
			124 ⇌ 125	Encastré 55
			126 ⇌ 127	Encastré 56
			128 ⇌ 135	Encastré 57
			136 ⇌ 137	Encastré 58
			138 ⇌ 139	Encastré 59
			140 ⇌ 141	Encastré 60
			142 ⇌ 143	Encastré 61
			144 ⇌ 145	Encastré 62
			146 ⇌ 147	Encastré 63
			148 ⇌ 149	Encastré 64
			150 ⇌ 151	Encastré 65
			152 ⇌ 153	Encastré 66
			154 ⇌ 155	Encastré 67
			156 ⇌ 157	Encastré 68
			158 ⇌ 159	Encastré 69
			160 ⇌ 161	Encastré 70
			162 ⇌ 163	Encastré 71
			164 ⇌ 165	Encastré 72
			166 ⇌ 167	Encastré 73
			168 ⇌ 169	Encastré 74
			170 ⇌ 171	Encastré 75
			172 ⇌ 173	Encastré 76
			174 ⇌ 175	Encastré 77
			176 ⇌ 177	Encastré 78
			178 ⇌ 179	Encastré 79
			180 ⇌ 181	Encastré 80
			182 ⇌ 183	Encastré 81
			184 ⇌ 185	Encastré 82
			186 ⇌ 187	Encastré 83
			188 ⇌ 189	Encastré 84
			190 ⇌ 191	Encastré 85
			192 ⇌ 193	Encastré 86
			194 ⇌ 195	Encastré 87
			196 ⇌ 197	Encastré 88
			198 ⇌ 199	Encastré 89
			200 ⇌ 201	Encastré 90
			202 ⇌ 203	Encastré 91
			204 ⇌ 205	Encastré 92
			206 ⇌ 207	Encastré 93
			208 ⇌ 209	Encastré 94
			210 ⇌ 211	Encastré 95
			212 ⇌ 213	Encastré 96
			214 ⇌ 215	Encastré 97
			216 ⇌ 217	Encastré 98
			218 ⇌ 219	Encastré 99
			220 ⇌ 221	Encastré 100
			222 ⇌ 223	Encastré 101
			224 ⇌ 225	Encastré 102
			226 ⇌ 227	Encastré 103
			228 ⇌ 229	Encastré 104
			230 ⇌ 231	Encastré 105
			232 ⇌ 233	Encastré 106
			234 ⇌ 235	Encastré 107
			236 ⇌ 237	Encastré 108
			238 ⇌ 239	Encastré 109
			240 ⇌ 241	Encastré 110
			242 ⇌ 243	Encastré 111
			244 ⇌ 245	Encastré 112
			246 ⇌ 247	Encastré 113
			248 ⇌ 255	Encastré 114
	13	LED Encastré Vitesse	001 ⇌ 127	Rotation horaire, rapide à lent
			128	Arrêt
			129 ⇌ 255	Rotation antihoraire, lent à rapide
	14 LED Encastré Delay 000		255 Rapide à lent

107

Cana	Fonction	Valeur	Pourcentage/Configuration
15	Couleur de Fond Macro	000001 ⇔ 002003 ⇔ 004005 ⇔ 006007 ⇔ 008009 ⇔ 01011012 ⇔ 048049050 ⇔ 086087088 ⇔ 124125126 ⇔ 162163164 ⇔ 200201202 ⇔ 238239240 ⇔ 247248 ⇔ 255	Pas de fonction2700K R:156 V: 118 B: 0 B: 633200K R:156 V: 141 B: 5 B: 894200K R:156 V: 141 B: 14 B: 2555600K R:156 V: 207 B: 54 B: 2558000K R:130 V: 255 B: 96 B: 255Bleu R: 0 V: 0 B: 255 B: 0R: 0 V: + B: 255 B: 0Cian R: 0 V: 255 B: 255 B: 0R: 0 V: 255 B: - B: 0Vert R: 0 V: 255 B: 0 B: 0R: + V: 255 B: 0 B: 0Jaune R: 255 V: 255 B: 0 B: 0R: 255 V: - B: 0 B: 0Rouge R: 255 V: 0 B: 0 B: 0R: 255 V: 0 B: + B: 0Magenta R: 255 V: 0 B: 255 B: 0R: - V: 0 B: 255 B: 0Bleu R: 0 V: 0 B: 255 B: 0Le changement de couleur, rapide à lentSaut de couleur, rapide à lent
16	Couleur de Fond Gradateur	000 ⇔ 255	0-100%
17	Couleur de Fond Gradateur Fin	000 ⇔ 255	Contrôle précis (16-bit)
18	Fond Rouge 000	⇔ 255	0-100%
19	Fond Fin-Rouge	000 ⇔ 255	Contrôle précis (16-bit)
20	Fond Vert	000 ⇔ 255	0-100%
21	Fond Fin-Vert 000	⇔ 255	Contrôle précis (16-bit)
22	Fond Bleu	000 ⇔ 255	0-100%
23	Fond Fin-Bleu	000 ⇔ 255	Contrôle précis (16-bit)
24	Fond Blanc	000 ⇔ 255	0-100%
25	Fond Fin-Blanc	000 ⇔ 255	Contrôle précis (16-bit)
26	Zoom	000 ⇔ 255	0-100%

107	Cana	Fonction	Valeur	Pourcentage/Configuration
	27 Commande		001 ⇌ 009010 ⇌ 014015 ⇌ 019020 ⇌ 024025 ⇌ 029030 ⇌ 034035 ⇌ 039040 ⇌ 044045 ⇌ 049050 ⇌ 054055 ⇌ 059060 ⇌ 064065 ⇌ 069070 ⇌ 074075 ⇌ 079080 ⇌ 084085 ⇌ 089090 ⇌ 094095 ⇌ 099100 ⇌ 104105 ⇌ 109110 ⇌ 114115 ⇌ 119120 ⇌ 124125 ⇌ 129130 ⇌ 134135 ⇌ 139140 ⇌ 144145 ⇌ 255	Pas de fonctionNoir général en pan/tilt (5 s pause)Pas de fonctionLe mélange RGBW couleur (5 sec.)Le mélange CMY couleur (5 sec.)Pas de fonctionPas de fonctionPas de fonctionRéinitialisation du basculement (5 s pause)Réinitialisation du balayage (5 s pause)Réinitialisation du zoom (5 s pause)Pas de fonctionRéinitialisation totale (5 s pause)Pas de fonctionMouvement balayage/basculement inverse (5 s pause)Mouvement balayage inverse (5 s pause)Mouvement basculement inverse (5 s pause)Désactivation du mouvement balayage inverse (5 s pause)Désactivation du mouvement basculement inverse (5 s pause)Désactivation du mouvement balayage/basculement inverse (5 s pause)Pas de fonctionPas de fonctionVentilateur de l'economie (5 s pause)Ventilateur au maximum (5 s pause)Ventilateur auto-régulé (5 s pause)Courbe d'assombrissement rapide (5 s pause)Courbe d'assombrissement douce (5 s pause)Pas de fonction
	28 Rouge (Cyan) 000		⇔ 255 0-100%
	29 Rouge fin (Cyan) 000		⇔ 255 Contrôle précis (16-bit)
	30 Vert (Magenta) 000		⇔ 255 0-100%
	31 Vert fin (Magenta) 000		⇔ 255 Contrôle précis (16-bit)
	32 Bleu (Jaune) 000		⇔ 255 0-100%
	33 Bleu fin (Jaune) 000		⇔ 255 Contrôle précis (16-bit)
	34	Blanc	000 ⇌ 255 0-100%
	35	Blanc fin	000 ⇌ 255 Contrôle précis (16-bit)
	36	Rouge 1 (Cyan)	000 ⇌ 255 0-100%
	37 Rouge fin 1 (Cyan) 000		⇔ 255 Contrôle précis (16-bit)
	38	Vert 1 (Magenta)	000 ⇌ 255 0-100%
	39	Vert fin 1 (Magenta)	000 ⇌ 255 Contrôle précis (16-bit)
	40	Bleu 1 (Jaune)	000 ⇌ 255 0-100%
	41	Bleu fin 1 (Jaune) 000	⇔ 255 Contrôle précis (16-bit)
	42	Blanc 1	000 ⇌ 255 0-100%
	43	Blanc fin 1	000 ⇌ 255 Contrôle précis (16-bit)
	44	Rouge 2 (Cyan)	000 ⇌ 255 0-100%
	45 Rouge fin 2 (Cyan) 000		⇔ 255 Contrôle précis (16-bit)
	46	Vert 2 (Magenta)	000 ⇌ 255 0-100%
	47	Vert fin 2 (Magenta)	000 ⇌ 255 Contrôle précis (16-bit)
	48	Bleu 2 (Jaune)	000 ⇌ 255 0-100%
	49	Bleu fin 2 (Jaune) 000	⇔ 255 Contrôle précis (16-bit)
	50	Blanc 2	000 ⇌ 255 0-100%
	51	Blanc fin 2	000 ⇌ 255 Contrôle précis (16-bit)

107

Cana	Fonction	Valeur	Pourcentage/Configuration
52 Rouge 3 (Cyan) 000		255 0-100%
53 Rouge fin 3 (Cyan) 000		255 Contrôle précis (16-bit)
54 Vert 3 (Magenta) 000		255 0-100%
55 Vert fin 3 (Magenta) 000		255 Contrôle précis (16-bit)
56 Bleu 3 (Jaune) 000		255 0-100%
57 Bleu fin 3 (Jaune) 000		255 Contrôle précis (16-bit)
58 Blanc 3 000		255 0-100%
59	Blanc fin 3	000 255 Contrôle précis (16-bit)
60 Rouge 4 (Cyan) 000		255 0-100%
61 Rouge fin 4 (Cyan) 000		255 Contrôle précis (16-bit)
62 Vert 4 (Magenta) 000		255 0-100%
63 Vert fin 4 (Magenta) 000		255 Contrôle précis (16-bit)
64 Bleu 4 (Jaune) 000		255 0-100%
65 Bleu fin 4 (Jaune) 000		255 Contrôle précis (16-bit)
66 Blanc 4 000		255 0-100%
67	Blanc fin 4	000 255 Contrôle précis (16-bit)
68 Rouge 5 (Cyan) 000		255 0-100%
69 Rouge fin 5 (Cyan) 000		255 Contrôle précis (16-bit)
70 Vert 5 (Magenta) 000		255 0-100%
71 Vert fin 5 (Magenta) 000		255 Contrôle précis (16-bit)
72 Bleu 5 (Jaune) 000		255 0-100%
73 Bleu fin 5 (Jaune) 000		255 Contrôle précis (16-bit)
74 Blanc 5 000		255 0-100%
75	Blanc fin 5	000 255 Contrôle précis (16-bit)
76 Rouge 6 (Cyan) 000		255 0-100%
77 Rouge fin 6 (Cyan) 000		255 Contrôle précis (16-bit)
78 Vert 6 (Magenta) 000		255 0-100%
79 Vert fin 6 (Magenta) 000		255 Contrôle précis (16-bit)
80 Bleu 6 (Jaune) 000		255 0-100%
81 Bleu fin 6 (Jaune) 000		255 Contrôle précis (16-bit)
82 Blanc 6 000		255 0-100%
83	Blanc fin 6	000 255 Contrôle précis (16-bit)
84 Rouge 7 (Cyan) 000		255 0-100%
85 Rouge fin 7 (Cyan) 000		255 Contrôle précis (16-bit)
86 Vert 7 (Magenta) 000		255 0-100%
87 Vert fin 7 (Magenta) 000		255 Contrôle précis (16-bit)
88 Bleu 7 (Jaune) 000		255 0-100%
89 Bleu fin 7 (Jaune) 000		255 Contrôle précis (16-bit)
90 Blanc 7 000		255 0-100%
91	Blanc fin 7	000 255 Contrôle précis (16-bit)
92 Rouge 8 (Cyan) 000		255 0-100%
93 Rouge fin 8 (Cyan) 000		255 Contrôle précis (16-bit)
94 Vert 8 (Magenta) 000		255 0-100%
95 Vert fin 8 (Magenta) 000		255 Contrôle précis (16-bit)
96 Bleu 8 (Jaune) 000		255 0-100%
97 Bleu fin 8 (Jaune) 000		255 Contrôle précis (16-bit)
98 Blanc 8 000		255 0-100%

107	Cana	Fonction	Valeur	Pourcentage/Configuration
	99	Blanc fin 8	000 255	Contrôle précis (16-bit)
	100 Rouge 9 (Cyan) 000		255	-100%
	101 Rouge fin 9 (Cyan) 000		255	Contrôle précis (16-bit)
	102 Vert 9 (Magenta) 000		255	-100%
	103 Vert fin 9 (Magenta) 000		255	Contrôle précis (16-bit)
	104 Bleu 9 (Jaune) 000		255	-100%
	105 Bleu fin 9 (Jaune) 000		255	Contrôle précis (16-bit)
	106 Blanc 9 000		255	-100%
	107	Blanc fin 9 000	255	Contrôle précis (16-bit)
71	Cana	Fonction	Valeur	Pourcentage/Configuration
	1	Pan	000 255	0-100%
	2	Pan Précis 000	255	Contrôle précis (16-bit)
	3	Tilt	000 255	0-100%
	4	Tilt Précis 000	255	Contrôle précis (16-bit)
	5	Vitesse Pan/Tilt	000 255	0-100%
	6	Gradateur 000	255	0-100%
	7	Gradateur Fin	000 255	Contrôle précis (16-bit)
	8	Obturateur	000 019	Fermé
			020 024	Ouvert
			025 064	Lent à rapide
			065 069	Ouvert
			070 084	Activation rapide/désactivation modulée
			085 089	Ouvert
			090 104	Désactivation modulée/activation rapide
			105 109	Ouvert
			110 124	Aléatoire
			125 129	Ouvert
			130 144	Activation rapide/désactivation modulée en mode aléatoire
			145 149	Ouvert
			150 164	Activation lente/désactivation rapide en mode aléatoire
			165 169	Ouvert
			170 184	Pulsation
			185 189	Ouvert
			190 204	Pulsation aléatoire
			205 209	Ouvert
			210 224	Activation/désactivation en fondu
			225 229	Ouvert
			230 244	Pulsation
			245 255	Ouvert
	9	CTC	000	Pas de fonction
			001 255	2800 - 10000K
71	Cana	Fonction	Valeur	Pourcentage/Configuration
	10 Couleur		000	Pas de fonction
			001 ⇔ 002	2700K R:156 V: 118 B: 0 B: 63
			003 ⇔ 004	3200K R:156 V: 141 B: 5 B: 89
			005 ⇔ 006	4200K R:156 V: 141 B: 14 B: 255
			007 ⇔ 008	5600K R:156 V: 207 B: 54 B: 255
			009 ⇔ 010	8000K R:130 V: 255 B: 96 B: 255
			11	Bleu R: 0 V: 0 B: 255 B: 0
			012 ⇔ 048	R: 0 V: + B: 255 B: 0
			049	Cian R: 0 V: 255 B: 255 B: 0
			050 ⇔ 086	R: 0 V: 255 B: - B: 0
			087	Vert R: 0 V: 255 B: 0 B: 0
			088 ⇔ 124	R: + V: 255 B: 0 B: 0
			125	Jaune R: 255 V: 255 B: 0 B: 0
			126 ⇔ 162	R: 255 V: - B: 0 B: 0
			163	Rouge R: 255 V: 0 B: 0 B: 0
			164 ⇔ 200	R: 255 V: 0 B: + B: 0
			201	Magenta R: 255 V: 0 B: 255 B: 0
			202 ⇔ 238	R: - V: 0 B: 255 B: 0
			239	Bleu R: 0 V: 0 B: 255 B: 0
			240 ⇔ 247	Le changement de couleur, rapide à lent
			248 ⇔ 255	Saut de couleur, rapide à lent
	11	Gobo	000 ⇔ 003	Pas de fonction
			004 ⇔ 006	Gobo 1
			007 ⇔ 009	Gobo 2
			010 ⇔ 012	Gobo 3
			013 ⇔ 015	Gobo 4
			016 ⇔ 018	Gobo 5
			019 ⇔ 021	Gobo 6
			022 ⇔ 024	Gobo 7
			025 ⇔ 027	Gobo 8
			028 ⇔ 030	Gobo 9
			031 ⇔ 033	Pas de Gobo
			034 ⇔ 036	Gobo 10
			037 ⇔ 039	Gobo 11
			040 ⇔ 042	Gobo 12
			043 ⇔ 045	Gobo 13
			046 ⇔ 048	Gobo 14
			049 ⇔ 051	Gobo 15
			052 ⇔ 054	Gobo 16
			055 ⇔ 057	Gobo 17
			058 ⇔ 060	Gobo 18
			061 ⇔ 063	Gobo 19
			064 ⇔ 066	Gobo 20
			067 ⇔ 069	Gobo 21
			070 ⇔ 072	Gobo 22
			073 ⇔ 075	Gobo 23
			076 ⇔ 078	Gobo 24
			079 ⇔ 081	Gobo 25
			082 ⇔ 084	Gobo 26
			085 ⇔ 087	Gobo 27
			088 ⇔ 090	Gobo 28
			091 ⇔ 093	Gobo 29
			094 ⇔ 096	Gobo 30
			097 ⇔ 099	Gobo 31
			100 ⇔ 102	Gobo 32
			103 ⇔ 105	Gobo 33
			106 ⇔ 108	Gobo 34
			109 ⇔ 111	Gobo 35
			112 ⇔ 114	Gobo 36
			115 ⇔ 117	Gobo 37
			118 ⇔ 120	Gobo 38
			121 ⇔ 123	Gobo 39
			124 ⇔ 126	Gobo 40
			127 ⇔ 129	Gobo 41
			130 ⇔ 132	Gobo 42

71

Cana	Fonction	Valeur	Pourcentage/Configuration
12 Gobo		133 ⇌ 135	Gobo 43
		136 ⇌ 138	Gobo 44
		139 ⇌ 141	Gobo 45
		142 ⇌ 144	Gobo 46
		145 ⇌ 147	Gobo 47
		148 ⇌ 150	Gobo 48
		151 ⇌ 153	Gobo 49
		154 ⇌ 156	Gobo 50
		157 ⇌ 159	Gobo 51
		160 ⇌ 162	Gobo 52
		163 ⇌ 165	Gobo 53
		166 ⇌ 168	Gobo 54
		169 ⇌ 171	Gobo 55
		172 ⇌ 174	Gobo 56
		175 ⇌ 177	Gobo 57
		178 ⇌ 180	Gobo 58
		181 ⇌ 183	Gobo 59
		184 ⇌ 186	Gobo 60
		187 ⇌ 189	Gobo 61
		190 ⇌ 192	Gobo 62
		193 ⇌ 195	Gobo 63
		196 ⇌ 198	Gobo 64
		199 ⇌ 201	Gobo 65
		202 ⇌ 204	Gobo 66
		205 ⇌ 207	Gobo 67
		208 ⇌ 210	Gobo 68
		211 ⇌ 213	Gobo 69
		214 ⇌ 216	Gobo 70
		217 ⇌ 219	Gobo 71
		220 ⇌ 222	Gobo 72
		223 ⇌ 225	Gobo 73
		226 ⇌ 228	Gobo 74
		229 ⇌ 231	Gobo 75
		232 ⇌ 234	Gobo 76
		235 ⇌ 237	Gobo 77
		238 ⇌ 240	Gobo 78
		241 ⇌ 243	Gobo 79
		244 ⇌ 246	Gobo 80
		247 ⇌ 249	Gobo 81
		250 ⇌ 252	Gobo 82
		253 ⇌ 255	Gobo 83
12 LED Encastré		001 ⇌ 015	Pas de fonction
		016 ⇌ 017	Encastré 1
		018 ⇌ 019	Encastré 2
		020 ⇌ 021	Encastré 3
		022 ⇌ 023	Encastré 4
		024 ⇌ 025	Encastré 5
		026 ⇌ 027	Encastré 6
		028 ⇌ 029	Encastré 7
		030 ⇌ 031	Encastré 8
		032 ⇌ 033	Encastré 9
		034 ⇌ 035	Encastré 10
		036 ⇌ 037	Encastré 11
		038 ⇌ 039	Encastré 12
		040 ⇌ 041	Encastré 13
		042 ⇌ 043	Encastré 14
		044 ⇌ 045	Encastré 15
		046 ⇌ 047	Encastré 16
		048 ⇌ 049	Encastré 17
		050 ⇌ 051	Encastré 18
		052 ⇌ 053	Encastré 19
		054 ⇌ 055	Encastré 20
		056 ⇌ 057	Encastré 21
		058 ⇌ 059	Encastré 22
		060 ⇌ 061	Encastré 23

71	Cana	Fonction	Valeur	Pourcentage/Configuration
			062 ⇌ 063	Encastré 24
			064 ⇌ 065	Encastré 25
			066 ⇌ 067	Encastré 26
			068 ⇌ 069	Encastré 27
			070 ⇌ 071	Encastré 28
			072 ⇌ 073	Encastré 29
			074 ⇌ 075	Encastré 30
			076 ⇌ 077	Encastré 31
			078 ⇌ 079	Encastré 32
			080 ⇌ 081	Encastré 33
			082 ⇌ 083	Encastré 34
			084 ⇌ 085	Encastré 35
			086 ⇌ 087	Encastré 36
			088 ⇌ 089	Encastré 37
			090 ⇌ 091	Encastré 38
			092 ⇌ 093	Encastré 39
			094 ⇌ 095	Encastré 40
			096 ⇌ 097	Encastré 41
			098 ⇌ 099	Encastré 42
			100 ⇌ 101	Encastré 43
			102 ⇌ 103	Encastré 44
			104 ⇌ 105	Encastré 45
			106 ⇌ 107	Encastré 46
			108 ⇌ 109	Encastré 47
			110 ⇌ 111	Encastré 48
			112 ⇌ 113	Encastré 49
			114 ⇌ 115	Encastré 50
			116 ⇌ 117	Encastré 51
			118 ⇌ 119	Encastré 52
			120 ⇌ 121	Encastré 53
			122 ⇌ 123	Encastré 54
			124 ⇌ 125	Encastré 55
			126 ⇌ 127	Encastré 56
			128 ⇌ 135	Encastré 57
			136 ⇌ 137	Encastré 58
			138 ⇌ 139	Encastré 59
			140 ⇌ 141	Encastré 60
			142 ⇌ 143	Encastré 61
			144 ⇌ 145	Encastré 62
			146 ⇌ 147	Encastré 63
			148 ⇌ 149	Encastré 64
			150 ⇌ 151	Encastré 65
			152 ⇌ 153	Encastré 66
			154 ⇌ 155	Encastré 67
			156 ⇌ 157	Encastré 68
			158 ⇌ 159	Encastré 69
			160 ⇌ 161	Encastré 70
			162 ⇌ 163	Encastré 71
			164 ⇌ 165	Encastré 72
			166 ⇌ 167	Encastré 73
			168 ⇌ 169	Encastré 74
			170 ⇌ 171	Encastré 75
			172 ⇌ 173	Encastré 76
			174 ⇌ 175	Encastré 77
			176 ⇌ 177	Encastré 78
			178 ⇌ 179	Encastré 79
			180 ⇌ 181	Encastré 80
			182 ⇌ 183	Encastré 81
			184 ⇌ 185	Encastré 82
			186 ⇌ 187	Encastré 83
			188 ⇌ 189	Encastré 84
			190 ⇌ 191	Encastré 85
			192 ⇌ 193	Encastré 86
			194 ⇌ 195	Encastré 87
196 ⇌ 197	Encastré 88
198 ⇌ 199	Encastré 89

71

Cana	Fonction	Valeur	Pourcentage/Configuration
	LED Encastré	200 ⇌ 201202 ⇌ 203204 ⇌ 205206 ⇌ 207208 ⇌ 209210 ⇌ 211212 ⇌ 213214 ⇌ 215216 ⇌ 217218 ⇌ 219220 ⇌ 221222 ⇌ 223224 ⇌ 225226 ⇌ 227228 ⇌ 229230 ⇌ 231232 ⇌ 233234 ⇌ 235236 ⇌ 237238 ⇌ 239240 ⇌ 241242 ⇌ 243244 ⇌ 245246 ⇌ 247248 ⇌ 255	Encastré 90Encastré 91Encastré 92Encastré 93Encastré 94Encastré 95Encastré 96Encastré 97Encastré 98Encastré 99Encastré 100Encastré 101Encastré 102Encastré 103Encastré 104Encastré 105Encastré 106Encastré 107Encastré 108Encastré 109Encastré 110Encastré 111Encastré 112Encastré 113Encastré 114
13	LED Encastré Vitesse	001 ⇌ 127128129 ⇌ 255	Rotation horaire, rapide à lentArrêtRotation antihoraire, lent à rapide
14 LED Encastré Delay 000		⇔ 255 Rapide à lent
15	Couleur de Fond Macro	000001 ⇌ 002003 ⇌ 004005 ⇌ 006007 ⇌ 008009 ⇌ 01011012 ⇌ 048049050 ⇌ 086087088 ⇌ 124125126 ⇌ 162163164 ⇌ 200201202 ⇌ 238239240 ⇌ 247248 ⇌ 255	Pas de fonction2700K R:156 V: 118 B: 0 B: 633200K R:156 V: 141 B: 5 B: 894200K R:156 V: 141 B: 14 B: 2555600K R:156 V: 207 B: 54 B: 2558000K R:130 V: 255 B: 96 B: 255Bleu R: 0 V: 0 B: 255 B: 0R: 0 V: + B: 255 B: 0Cian R: 0 V: 255 B: 255 B: 0R: 0 V: 255 B: - B: 0Vert R: 0 V: 255 B: 0 B: 0R: + V: 255 B: 0 B: 0Jaune R: 255 V: 255 B: 0 B: 0R: 255 V: - B: 0 B: 0Rouge R: 255 V: 0 B: 0 B: 0R: 255 V: 0 B: + B: 0Magenta R: 255 V: 0 B: 255 B: 0R: - V: 0 B: 255 B: 0Bleu R: 0 V: 0 B: 255 B: 0Le changement de couleur, rapide à lentSaut de couleur, rapide à lent
16	Couleur de Fond Gradateur	000 ⇌ 255	0-100%
17	Fond Rouge 000	⇔ 255	0-100%
18	Fond Vert	000 ⇌ 255	0-100%
19	Fond Bleu	000 ⇌ 255	0-100%
20	Fond Blanc	000 ⇌ 255	0-100%
21	Zoom	000 ⇌ 255	0-100%

71

Cana	Fonction	Valeur	Pourcentage/Configuration
22 Commande		001 ⇔ 009	Pas de fonction
		010 ⇔ 014	Noir général en pan/tilt (5 s pause)
		015 ⇔ 019	Pas de fonction
		020 ⇔ 024	Le mélange RGBW couleur (5 sec.)
		025 ⇔ 029	Le mélange CMY couleur (5 sec.)
		030 ⇔ 034	Pas de fonction
		035 ⇔ 039	Pas de fonction
		040 ⇔ 044	Pas de fonction
		045 ⇔ 049	Pas de fonction
		050 ⇔ 054	Réinitialisation du basculement (5 s pause)
		055 ⇔ 059	Réinitialisation du balayage (5 s pause)
		060 ⇔ 064	Réinitialisation du zoom (5 s pause)
		065 ⇔ 069	Pas de fonction
		070 ⇔ 074	Réinitialisation totale (5 s pause)
		075 ⇔ 079	Pas de fonction
		080 ⇔ 084	Mouvement balayage/basculement inverse (5 s pause)
		085 ⇔ 089	Mouvement balayage inverse (5 s pause)
		090 ⇔ 094	Mouvement basculement inverse (5 s pause)
		095 ⇔ 099	Désactivation du mouvement balayage inverse (5 s pause)
		100 ⇔ 104	Désactivation du mouvement basculement inverse (5 s pause)
		105 ⇔ 109	Désactivation du mouvement balayage/basculement inverse (5 s pause)
		110 ⇔ 114	Pas de fonction
		115 ⇔ 119	Pas de fonction
		120 ⇔ 124	Ventilateur de l'economie (5 s pause)
		125 ⇔ 129	Ventilateur au maximum (5 s pause)
		130 ⇔ 134	Ventilateur auto-régulé (5 s pause)
		135 ⇔ 139	Courbe d'assombrissement rapide (5 s pause)
		140 ⇔ 144	Courbe d'assombrissement douce (5 s pause)
		145 ⇔ 255	Pas de fonction
23 Rouge (Cyan) 000		⇔ 255 0-100%
24 Vert (Magenta) 000		⇔ 255 0-100%
25 Bleu (Jaune) 000		⇔ 255 0-100%
26 Blanc 000		⇔ 255 0-100%
27 Gradateur 1 000		⇔ 255 0-100%
28	Rouge 1 (Cyan)	000 ⇔ 255 0-100%
29	Vert 1 (Magenta)	000 ⇔ 255 0-100%
30	Bleu 1 (Jaune) 000	⇔ 255 0-100%
31	Blanc 1	000 ⇔ 255 0-100%
32 Gradateur 2 000		⇔ 255 0-100%
33	Rouge 2 (Cyan)	000 ⇔ 255 0-100%
34	Vert 2 (Magenta)	000 ⇔ 255 0-100%
35	Bleu 2 (Jaune) 000	⇔ 255 0-100%
36	Blanc 2	000 ⇔ 255 0-100%
37 Gradateur 3 000		⇔ 255 0-100%
38	Rouge 3 (Cyan)	000 ⇔ 255 0-100%
39	Vert 3 (Magenta)	000 ⇔ 255 0-100%
40	Bleu 3 (Jaune) 000	⇔ 255 0-100%
41	Blanc 3	000 ⇔ 255 0-100%
42 Gradateur 4 000		⇔ 255 0-100%
43	Rouge 4 (Cyan)	000 ⇔ 255 0-100%
44	Vert 4 (Magenta)	000 ⇔ 255 0-100%
45	Bleu 4 (Jaune) 000	⇔ 255 0-100%

71	Cana	Fonction	Valeur	Pourcentage/Configuration
	46	Blanc 4	000 ⇔ 255	0-100%
	47 Gradateur 5 000		⇔ 255 0-100%
	48 Rouge 5 (Cyan) 000		⇔ 255 0-100%
	49 Vert 5 (Magenta) 000		⇔ 255 0-100%
	50 Bleu 5 (Jaune) 000		⇔ 255 0-100%
	51 Blanc 5 000		⇔ 255 0-100%
	52 Gradateur 6 000		⇔ 255 0-100%
	53 Rouge 6 (Cyan) 000		⇔ 255 0-100%
	54 Vert 6 (Magenta) 000		⇔ 255 0-100%
	55 Bleu 6 (Jaune) 000		⇔ 255 0-100%
	56 Blanc 6 000		⇔ 255 0-100%
	57 Gradateur 7 000		⇔ 255 0-100%
	58 Rouge 7 (Cyan) 000		⇔ 255 0-100%
	59 Vert 7 (Magenta) 000		⇔ 255 0-100%
	60 Bleu 7 (Jaune) 000		⇔ 255 0-100%
	61 Blanc 7 000		⇔ 255 0-100%
	62 Gradateur 8 000		⇔ 255 0-100%
	63 Rouge 8 (Cyan) 000		⇔ 255 0-100%
	64 Vert 8 (Magenta) 000		⇔ 255 0-100%
	65 Bleu 8 (Jaune) 000		⇔ 255 0-100%
	66 Blanc 8 000		⇔ 255 0-100%
	67 Gradateur 9 000		⇔ 255 0-100%
	68 Rouge 9 (Cyan) 000		⇔ 255 0-100%
	69 Vert 9 (Magenta) 000		⇔ 255 0-100%
	70 Bleu 9 (Jaune) 000		⇔ 255 0-100%
	71 Blanc 9 000		⇔ 255 0-100%
62	Cana	Fonction	Valeur	Pourcentage/Configuration
	1	Pan	000 ⇔ 255	0-100%
	2	Pan Précis	000 ⇔ 255	Contrôle précis (16-bit)
	3	Tilt	000 ⇔ 255	0-100%
	4	Tilt Précis	000 ⇔ 255	Contrôle précis (16-bit)
	5 Vitesse Pan/Tilt 000		⇔ 255	0-100%
	6	Gradateur	000 ⇔ 255	0-100%
	7	Gradateur Fin	000 ⇔ 255	Contrôle précis (16-bit)

62

Cana	Fonction	Valeur	Pourcentage/Configuration
8 Obturateur		000 ⇔ 019020 ⇔ 024025 ⇔ 064065 ⇔ 069070 ⇔ 084085 ⇔ 089090 ⇔ 104105 ⇔ 109110 ⇔ 124125 ⇔ 129130 ⇔ 144145 ⇔ 149150 ⇔ 164165 ⇔ 169170 ⇔ 184185 ⇔ 189190 ⇔ 204205 ⇔ 209210 ⇔ 224225 ⇔ 229230 ⇔ 244245 ⇔ 255	FerméOuvertLent à rapideOuvertActivation rapide/désactivation moduléeOuvertDésactivation modulée/activation rapideOuvertAléatoireOuvertActivation rapide/désactivation modulée en mode aléatoireOuvertActivation lente/désactivation rapide en mode aléatoireOuvertPulsationOuvertPulsation aléatoireOuvertActivation/désactivation en fonduOuvertPulsationOuvert
9	CTC	000001 ⇔ 255	Pas de fonction2800 - 10000K
10 Couleur		000001 ⇔ 002003 ⇔ 004005 ⇔ 006007 ⇔ 008009 ⇔ 01011012 ⇔ 048049050 ⇔ 086087088 ⇔ 124125126 ⇔ 162163164 ⇔ 200201202 ⇔ 238239240 ⇔ 247248 ⇔ 255	Pas de fonction2700K R:156 V: 118 B: 0 B: 633200K R:156 V: 141 B: 5 B: 894200K R:156 V: 141 B: 14 B: 2555600K R:156 V: 207 B: 54 B: 2558000K R:130 V: 255 B: 96 B: 255Bleu R: 0 V: 0 B: 255 B: 0R: 0 V: + B: 255 B: 0Cian R: 0 V: 255 B: 255 B: 0R: 0 V: 255 B: - B: 0Vert R: 0 V: 255 B: 0 B: 0R: + V: 255 B: 0 B: 0Jaune R: 255 V: 255 B: 0 B: 0R: 255 V: - B: 0 B: 0Rouge R: 255 V: 0 B: 0 B: 0R: 255 V: 0 B: + B: 0Magenta R: 255 V: 0 B: 255 B: 0R: - V: 0 B: 255 B: 0Bleu R: 0 V: 0 B: 255 B: 0Le changement de couleur, rapide à lentSaut de couleur, rapide à lent
11	Gobo	000 ⇔ 003004 ⇔ 006007 ⇔ 009010 ⇔ 012013 ⇔ 015016 ⇔ 018019 ⇔ 021022 ⇔ 024025 ⇔ 027028 ⇔ 030031 ⇔ 033034 ⇔ 036037 ⇔ 039040 ⇔ 042043 ⇔ 045046 ⇔ 048049 ⇔ 051052 ⇔ 054055 ⇔ 057	Pas de fonctionGobo 1Gobo 2Gobo 3Gobo 4Gobo 5Gobo 6Gobo 7Gobo 8Gobo 9Pas de GoboGobo 10Gobo 11Gobo 12Gobo 13Gobo 14Gobo 15Gobo 16Gobo 17

62	Cana	Fonction	Valeur	Pourcentage/Configuration
			058 ⇌ 060	Gobo 18
			061 ⇌ 063	Gobo 19
			064 ⇌ 066	Gobo 20
			067 ⇌ 069	Gobo 21
			070 ⇌ 072	Gobo 22
			073 ⇌ 075	Gobo 23
			076 ⇌ 078	Gobo 24
			079 ⇌ 081	Gobo 25
			082 ⇌ 084	Gobo 26
			085 ⇌ 087	Gobo 27
			088 ⇌ 090	Gobo 28
			091 ⇌ 093	Gobo 29
			094 ⇌ 096	Gobo 30
			097 ⇌ 099	Gobo 31
			100 ⇌ 102	Gobo 32
			103 ⇌ 105	Gobo 33
			106 ⇌ 108	Gobo 34
			109 ⇌ 111	Gobo 35
			112 ⇌ 114	Gobo 36
			115 ⇌ 117	Gobo 37
			118 ⇌ 120	Gobo 38
			121 ⇌ 123	Gobo 39
			124 ⇌ 126	Gobo 40
			127 ⇌ 129	Gobo 41
			130 ⇌ 132	Gobo 42
			133 ⇌ 135	Gobo 43
			136 ⇌ 138	Gobo 44
			139 ⇌ 141	Gobo 45
			142 ⇌ 144	Gobo 46
			145 ⇌ 147	Gobo 47
			148 ⇌ 150	Gobo 48
			151 ⇌ 153	Gobo 49
			154 ⇌ 156	Gobo 50
			157 ⇌ 159	Gobo 51
			160 ⇌ 162	Gobo 52
			163 ⇌ 165	Gobo 53
			166 ⇌ 168	Gobo 54
			169 ⇌ 171	Gobo 55
			172 ⇌ 174	Gobo 56
			175 ⇌ 177	Gobo 57
			178 ⇌ 180	Gobo 58
			181 ⇌ 183	Gobo 59
			184 ⇌ 186	Gobo 60
			187 ⇌ 189	Gobo 61
			190 ⇌ 192	Gobo 62
			193 ⇌ 195	Gobo 63
			196 ⇌ 198	Gobo 64
			199 ⇌ 201	Gobo 65
			202 ⇌ 204	Gobo 66
			205 ⇌ 207	Gobo 67
			208 ⇌ 210	Gobo 68
			211 ⇌ 213	Gobo 69
			214 ⇌ 216	Gobo 70
			217 ⇌ 219	Gobo 71
			220 ⇌ 222	Gobo 72
			223 ⇌ 225	Gobo 73
			226 ⇌ 228	Gobo 74
			229 ⇌ 231	Gobo 75
			232 ⇌ 234	Gobo 76
			235 ⇌ 237	Gobo 77
			238 ⇌ 240	Gobo 78
			241 ⇌ 243	Gobo 79
			244 ⇌ 246	Gobo 80
			247 ⇌ 249	Gobo 81
250 ⇌ 252	Gobo 82
253 ⇌ 255	Gobo 83
			001 ⇔ 015	Pas de fonction
			016 ⇔ 017	Encastré 1
			018 ⇔ 019	Encastré 2
			020 ⇔ 021	Encastré 3
			022 ⇔ 023	Encastré 4
			024 ⇔ 025	Encastré 5
			026 ⇔ 027	Encastré 6
			028 ⇔ 029	Encastré 7
			030 ⇔ 031	Encastré 8
			032 ⇔ 033	Encastré 9
			034 ⇔ 035	Encastré 10
			036 ⇔ 037	Encastré 11
			038 ⇔ 039	Encastré 12
			040 ⇔ 041	Encastré 13
			042 ⇔ 043	Encastré 14
			044 ⇔ 045	Encastré 15
			046 ⇔ 047	Encastré 16
			048 ⇔ 049	Encastré 17
			050 ⇔ 051	Encastré 18
			052 ⇔ 053	Encastré 19
			054 ⇔ 055	Encastré 20
			056 ⇔ 057	Encastré 21
			058 ⇔ 059	Encastré 22
			060 ⇔ 061	Encastré 23
			062 ⇔ 063	Encastré 24
			064 ⇔ 065	Encastré 25
			066 ⇔ 067	Encastré 26
			068 ⇔ 069	Encastré 27
			070 ⇔ 071	Encastré 28
			072 ⇔ 073	Encastré 29
			074 ⇔ 075	Encastré 30
			076 ⇔ 077	Encastré 31
	12 LED Encastré		078 ⇔ 079	Encastré 32
			080 ⇔ 081	Encastré 33
			082 ⇔ 083	Encastré 34
			084 ⇔ 085	Encastré 35
			086 ⇔ 087	Encastré 36
			088 ⇔ 089	Encastré 37
			090 ⇔ 091	Encastré 38
			092 ⇔ 093	Encastré 39
			094 ⇔ 095	Encastré 40
			096 ⇔ 097	Encastré 41
			098 ⇔ 099	Encastré 42
			100 ⇔ 101	Encastré 43
			102 ⇔ 103	Encastré 44
			104 ⇔ 105	Encastré 45
			106 ⇔ 107	Encastré 46
			108 ⇔ 109	Encastré 47
			110 ⇔ 111	Encastré 48
			112 ⇔ 113	Encastré 49
			114 ⇔ 115	Encastré 50
			116 ⇔ 117	Encastré 51
			118 ⇔ 119	Encastré 52
			120 ⇔ 121	Encastré 53
			122 ⇔ 123	Encastré 54
			124 ⇔ 125	Encastré 55
			126 ⇔ 127	Encastré 56
			128 ⇔ 135	Encastré 57
			136 ⇔ 137	Encastré 58
			138 ⇔ 139	Encastré 59
			140 ⇔ 141	Encastré 60
			142 ⇔ 143	Encastré 61
			144 ⇔ 145	Encastré 62
			146 ⇔ 147	Encastré 63
148 ⇔ 149			Encastré 64

62

Cana	Fonction	Valeur	Pourcentage/Configuration
12 LED Encastré		150 ⇔ 151	Encastré 65
		152 ⇔ 153	Encastré 66
		154 ⇔ 155	Encastré 67
		156 ⇔ 157	Encastré 68
		158 ⇔ 159	Encastré 69
		160 ⇔ 161	Encastré 70
		162 ⇔ 163	Encastré 71
		164 ⇔ 165	Encastré 72
		166 ⇔ 167	Encastré 73
		168 ⇔ 169	Encastré 74
		170 ⇔ 171	Encastré 75
		172 ⇔ 173	Encastré 76
		174 ⇔ 175	Encastré 77
		176 ⇔ 177	Encastré 78
		178 ⇔ 179	Encastré 79
		180 ⇔ 181	Encastré 80
		182 ⇔ 183	Encastré 81
		184 ⇔ 185	Encastré 82
		186 ⇔ 187	Encastré 83
		188 ⇔ 189	Encastré 84
		190 ⇔ 191	Encastré 85
		192 ⇔ 193	Encastré 86
		194 ⇔ 195	Encastré 87
		196 ⇔ 197	Encastré 88
		198 ⇔ 199	Encastré 89
		200 ⇔ 201	Encastré 90
		202 ⇔ 203	Encastré 91
		204 ⇔ 205	Encastré 92
		206 ⇔ 207	Encastré 93
		208 ⇔ 209	Encastré 94
		210 ⇔ 211	Encastré 95
		212 ⇔ 213	Encastré 96
		214 ⇔ 215	Encastré 97
		216 ⇔ 217	Encastré 98
		218 ⇔ 219	Encastré 99
		220 ⇔ 221	Encastré 100
		222 ⇔ 223	Encastré 101
		224 ⇔ 225	Encastré 102
		226 ⇔ 227	Encastré 103
		228 ⇔ 229	Encastré 104
		230 ⇔ 231	Encastré 105
		232 ⇔ 233	Encastré 106
		234 ⇔ 235	Encastré 107
		236 ⇔ 237	Encastré 108
		238 ⇔ 239	Encastré 109
		240 ⇔ 241	Encastré 110
		242 ⇔ 243	Encastré 111
		244 ⇔ 245	Encastré 112
		246 ⇔ 247	Encastré 113
		248 ⇔ 255	Encastré 114
13	LED Encastré Vitesse	001 ⇔ 127	Rotation horaire, rapide à lent
		128	Arrêt
		129 ⇔ 255	Rotation antihoraire, lent à rapide
14 LED Encastré Delay 000		⇔ 255 Rapide à lent

62

Cana	Fonction	Valeur	Pourcentage/Configuration
15	Couleur de Fond Macro	000001 ⇔ 002003 ⇔ 004005 ⇔ 006007 ⇔ 008009 ⇔ 01011012 ⇔ 048049050 ⇔ 086087088 ⇔ 124125126 ⇔ 162163164 ⇔ 200201202 ⇔ 238239240 ⇔ 247248 ⇔ 255	Pas de fonction2700K R:156 V: 118 B: 0 B: 633200K R:156 V: 141 B: 5 B: 894200K R:156 V: 141 B: 14 B: 2555600K R:156 V: 207 B: 54 B: 2558000K R:130 V: 255 B: 96 B: 255Bleu R: 0 V: 0 B: 255 B: 0R: 0 V: + B: 255 B: 0Cian R: 0 V: 255 B: 255 B: 0R: 0 V: 255 B: - B: 0Vert R: 0 V: 255 B: 0 B: 0R: + V: 255 B: 0 B: 0Jaune R: 255 V: 255 B: 0 B: 0R: 255 V: - B: 0 B: 0Rouge R: 255 V: 0 B: 0 B: 0R: 255 V: 0 B: + B: 0Magenta R: 255 V: 0 B: 255 B: 0R: - V: 0 B: 255 B: 0Bleu R: 0 V: 0 B: 255 B: 0Le changement de couleur, rapide à lentSaut de couleur, rapide à lent
16	Couleur de Fond Gradateur	000 ⇔ 255	0-100%
17	Fond Rouge	000 ⇔ 255	0-100%
18	Fond Vert	000 ⇔ 255	0-100%
19	Fond Bleu	000 ⇔ 255	0-100%
20	Fond Blanc	000 ⇔ 255	0-100%
21	Zoom	000 ⇔ 255	0-100%
22	Commande	001 ⇔ 009010 ⇔ 014015 ⇔ 019020 ⇔ 024025 ⇔ 029030 ⇔ 034035 ⇔ 039040 ⇔ 044045 ⇔ 049050 ⇔ 054055 ⇔ 059060 ⇔ 064065 ⇔ 069070 ⇔ 074075 ⇔ 079080 ⇔ 084085 ⇔ 089090 ⇔ 094095 ⇔ 099100 ⇔ 104105 ⇔ 109110 ⇔ 114115 ⇔ 119120 ⇔ 124125 ⇔ 129130 ⇔ 134135 ⇔ 139140 ⇔ 144145 ⇔ 255	Pas de fonctionNoir général en pan/tilt (5 s pause)Pas de fonctionLe mélange RGBW couleur (5 sec.)Le mélange CMY couleur (5 sec.)Pas de fonctionPas de fonctionRéinitialisation du basculement (5 s pause)Réinitialisation du balayage (5 s pause)Réinitialisation du zoom (5 s pause)Pas de fonctionRéinitialisation totale (5 s pause)Pas de fonctionMouvement balayage/basculement inverse (5 s pause)Mouvement balayage inverse (5 s pause)Mouvement basculement inverse (5 s pause)Désactivation du mouvement balayage inverse (5 s pause)Désactivation du mouvement basculement inverse (5 s pause)Désactivation du mouvement balayage/basculement inverse (5 s pause)Pas de fonctionPas de fonctionVentilateur de l'economie (5 s pause)Ventilateur au maximum (5 s pause)Ventilateur auto-régulé (5 s pause)Courbe d'assombrissement rapide (5 s pause)Courbe d'assombrissement douce (5 s pause)Pas de fonction
23	Rouge (Cyan) 000	⇔ 255	0-100%
24	Vert (Magenta) 000	⇔ 255	0-100%

62	Cana	Fonction	Valeur	Pourcentage/Configuration
	25	Bleu (Jaune)	000 ⇔ 255	0-100%
	26 Blanc 000		⇔ 255 0-100%
	27 Rouge 1 (Cyan) 000		⇔ 255 0-100%
	28 Vert 1 (Magenta) 000		⇔ 255 0-100%
	29 Bleu 1 (Jaune) 000		⇔ 255 0-100%
	30 Blanc 1 000		⇔ 255 0-100%
	31 Rouge 2 (Cyan) 000		⇔ 255 0-100%
	32 Vert 2 (Magenta) 000		⇔ 255 0-100%
	33 Bleu 2 (Jaune) 000		⇔ 255 0-100%
	34 Blanc 2 000		⇔ 255 0-100%
	35 Rouge 3 (Cyan) 000		⇔ 255 0-100%
	36 Vert 3 (Magenta) 000		⇔ 255 0-100%
	37 Bleu 3 (Jaune) 000		⇔ 255 0-100%
	38 Blanc 3 000		⇔ 255 0-100%
	39 Rouge 4 (Cyan) 000		⇔ 255 0-100%
	40 Vert 4 (Magenta) 000		⇔ 255 0-100%
	41 Bleu 4 (Jaune) 000		⇔ 255 0-100%
	42 Blanc 4 000		⇔ 255 0-100%
	43 Rouge 5 (Cyan) 000		⇔ 255 0-100%
	44 Vert 5 (Magenta) 000		⇔ 255 0-100%
	45 Bleu 5 (Jaune) 000		⇔ 255 0-100%
	46 Blanc 5 000		⇔ 255 0-100%
	47 Rouge 6 (Cyan) 000		⇔ 255 0-100%
	48 Vert 6 (Magenta) 000		⇔ 255 0-100%
	49 Bleu 6 (Jaune) 000		⇔ 255 0-100%
	50 Blanc 6 000		⇔ 255 0-100%
	51 Rouge 7 (Cyan) 000		⇔ 255 0-100%
	52 Vert 7 (Magenta) 000		⇔ 255 0-100%
	53 Bleu 7 (Jaune) 000		⇔ 255 0-100%
	54 Blanc 7 000		⇔ 255 0-100%
	55 Rouge 8 (Cyan) 000		⇔ 255 0-100%
	56 Vert 8 (Magenta) 000		⇔ 255 0-100%
	57 Bleu 8 (Jaune) 000		⇔ 255 0-100%
	58 Blanc 8 000		⇔ 255 0-100%
	59 Rouge 9 (Cyan) 000		⇔ 255 0-100%
	60 Vert 9 (Magenta) 000		⇔ 255 0-100%
	61 Bleu 9 (Jaune) 000		⇔ 255 0-100%
	62 Blanc 9 000		⇔ 255 0-100%
21	Cana	Fonction	Valeur	Pourcentage/Configuration
	1	Pan	000 ⇔ 255 0-100%
	2	Pan Précis	000 ⇔ 255	Contrôle précis (16-bit)
	3	Tilt 000	⇔ 255	0-100%
	4	Tilt Précis	000 ⇔ 255	Contrôle précis (16-bit)
	5 Vitesse Pan/Tilt 000		⇔ 255	0-100%
	6	Gradateur	000 ⇔ 255	0-100%
21	Cana	Fonction	Valeur	Pourcentage/Configuration
	7	O b	000 ⇔ 019020 ⇔ 024025 ⇔ 064065 ⇔ 069070 ⇔ 084085 ⇔ 089090 ⇔ 104105 ⇔ 109110 ⇔ 124125 ⇔ 129130 ⇔ 144t145 ⇔ 149150 ⇔ 164165 ⇔ 169170 ⇔ 184185 ⇔ 189190 ⇔ 204205 ⇔ 209210 ⇔ 224225 ⇔ 229230 ⇔ 244245 ⇔ 255	FerméOuvertLent à rapideOuvertActivation rapide/désactivation moduléeOuvertDésactivation modulée/activation rapideOuvertAléatoireOuvertActivation rapide/désactivation modulée en mode aléatoire r a t eOuvertActivation lente/désactivation rapide en mode aléatoireOuvertPulsationOuvertPulsation aléatoireOuvertActivation/désactivation en fonduOuvertPulsationOuvert
	8	CTC	000001 ⇔ 255	Pas de fonction12800 - 10000K
	9 Couleur		000001 ⇔ 002003 ⇔ 004005 ⇔ 006007 ⇔ 008009 ⇔ 01011012 ⇔ 048049050 ⇔ 086087088 ⇔ 124125126 ⇔ 162163164 ⇔ 200201202 ⇔ 238239240 ⇔ 247248 ⇔ 255	Pas de fonction2700K R:156 V: 118 B: 0 B: 633200K R:156 V: 141 B: 5 B: 894200K R:156 V: 141 B: 14 B: 2555600K R:156 V: 207 B: 54 B: 2558000K R:130 V: 255 B: 96 B: 255Bleu R: 0 V: 0 B: 255 B: 0R: 0 V: + B: 255 B: 0Cian R: 0 V: 255 B: 255 B: 0R: 0 V: 255 B: - B: 0Vert R: 0 V: 255 B: 0 B: 0R: + V: 255 B: 0 B: 0Jaune R: 255 V: 255 B: 0 B: 0R: 255 V: - B: 0 B: 0Rouge R: 255 V: 0 B: 0 B: 0R: 255 V: 0 B: + B: 0Magenta R: 255 V: 0 B: 255 B: 0R: - V: 0 B: 255 B: 0Bleu R: 0 V: 0 B: 255 B: 0Le changement de couleur, rapide à lentSaut de couleur, rapide à lent
	10	Gobo	000 ⇔ 003004 ⇔ 006007 ⇔ 009010 ⇔ 012013 ⇔ 015016 ⇔ 018019 ⇔ 021022 ⇔ 024025 ⇔ 027028 ⇔ 030031 ⇔ 033034 ⇔ 036037 ⇔ 039040 ⇔ 042043 ⇔ 045046 ⇔ 048049 ⇔ 051052 ⇔ 054055 ⇔ 057058 ⇔ 060	Pas de fonctionGobo 1Gobo 2Gobo 3Gobo 4Gobo 5Gobo 6Gobo 7Gobo 8Gobo 9Pas de GoboGobo 10Gobo 11Gobo 12Gobo 13Gobo 14Gobo 15Gobo 16Gobo 17Gobo 18
			061 ⇔ 063	Gobo 19
			064 ⇔ 066	Gobo 20
			067 ⇔ 069	Gobo 21
			070 ⇔ 072	Gobo 22
			073 ⇔ 075	Gobo 23
			076 ⇔ 078	Gobo 24
			079 ⇔ 081	Gobo 25
			082 ⇔ 084	Gobo 26
			085 ⇔ 087	Gobo 27
			088 ⇔ 090	Gobo 28
			091 ⇔ 093	Gobo 29
			094 ⇔ 096	Gobo 30
			097 ⇔ 099	Gobo 31
			100 ⇔ 102	Gobo 32
			103 ⇔ 105	Gobo 33
			106 ⇔ 108	Gobo 34
			109 ⇔ 111	Gobo 35
			112 ⇔ 114	Gobo 36
			115 ⇔ 117	Gobo 37
			118 ⇔ 120	Gobo 38
			121 ⇔ 123	Gobo 39
			124 ⇔ 126	Gobo 40
			127 ⇔ 129	Gobo 41
			130 ⇔ 132	Gobo 42
			133 ⇔ 135	Gobo 43
			136 ⇔ 138	Gobo 44
			139 ⇔ 141	Gobo 45
			142 ⇔ 144	Gobo 46
			145 ⇔ 147	Gobo 47
			148 ⇔ 150	Gobo 48
			151 ⇔ 153	Gobo 49
			154 ⇔ 156	Gobo 50
			157 ⇔ 159	Gobo 51
			160 ⇔ 162	Gobo 52
			163 ⇔ 165	Gobo 53
			166 ⇔ 168	Gobo 54
			169 ⇔ 171	Gobo 55
			172 ⇔ 174	Gobo 56
			175 ⇔ 177	Gobo 57
			178 ⇔ 180	Gobo 58
			181 ⇔ 183	Gobo 59
			184 ⇔ 186	Gobo 60
			187 ⇔ 189	Gobo 61
			190 ⇔ 192	Gobo 62
			193 ⇔ 195	Gobo 63
			196 ⇔ 198	Gobo 64
			199 ⇔ 201	Gobo 65
			202 ⇔ 204	Gobo 66
			205 ⇔ 207	Gobo 67
			208 ⇔ 210	Gobo 68
			211 ⇔ 213	Gobo 69
			214 ⇔ 216	Gobo 70
			217 ⇔ 219	Gobo 71
			220 ⇔ 222	Gobo 72
			223 ⇔ 225	Gobo 73
			226 ⇔ 228	Gobo 74
			229 ⇔ 231	Gobo 75
			232 ⇔ 234	Gobo 76
			235 ⇔ 237	Gobo 77
			238 ⇔ 240	Gobo 78
			241 ⇔ 243	Gobo 79
			244 ⇔ 246	Gobo 80
			247 ⇔ 249	Gobo 81
			250 ⇔ 252	Gobo 82
253 ⇔ 255	Gobo 83
			001 ⇔ 015	Pas de fonction
			016 ⇔ 017	Encastré 1
			018 ⇔ 019	Encastré 2
			020 ⇔ 021	Encastré 3
			022 ⇔ 023	Encastré 4
			024 ⇔ 025	Encastré 5
			026 ⇔ 027	Encastré 6
			028 ⇔ 029	Encastré 7
			030 ⇔ 031	Encastré 8
			032 ⇔ 033	Encastré 9
			034 ⇔ 035	Encastré 10
			036 ⇔ 037	Encastré 11
			038 ⇔ 039	Encastré 12
			040 ⇔ 041	Encastré 13
			042 ⇔ 043	Encastré 14
			044 ⇔ 045	Encastré 15
			046 ⇔ 047	Encastré 16
			048 ⇔ 049	Encastré 17
			050 ⇔ 051	Encastré 18
			052 ⇔ 053	Encastré 19
			054 ⇔ 055	Encastré 20
			056 ⇔ 057	Encastré 21
			058 ⇔ 059	Encastré 22
			060 ⇔ 061	Encastré 23
			062 ⇔ 063	Encastré 24
			064 ⇔ 065	Encastré 25
			066 ⇔ 067	Encastré 26
			068 ⇔ 069	Encastré 27
			070 ⇔ 071	Encastré 28
			072 ⇔ 073	Encastré 29
			074 ⇔ 075	Encastré 30
			076 ⇔ 077	Encastré 31
			078 ⇔ 079	Encastré 32
			080 ⇔ 081	Encastré 33
			082 ⇔ 083	Encastré 34
			084 ⇔ 085	Encastré 35
			086 ⇔ 087	Encastré 36
			088 ⇔ 089	Encastré 37
			090 ⇔ 091	Encastré 38
			092 ⇔ 093	Encastré 39
			094 ⇔ 095	Encastré 40
			096 ⇔ 097	Encastré 41
			098 ⇔ 099	Encastré 42
			100 ⇔ 101	Encastré 43
			102 ⇔ 103	Encastré 44
			104 ⇔ 105	Encastré 45
			106 ⇔ 107	Encastré 46
			108 ⇔ 109	Encastré 47
			110 ⇔ 111	Encastré 48
			112 ⇔ 113	Encastré 49
			114 ⇔ 115	Encastré 50
			116 ⇔ 117	Encastré 51
			118 ⇔ 119	Encastré 52
			120 ⇔ 121	Encastré 53
			122 ⇔ 123	Encastré 54
			124 ⇔ 125	Encastré 55
			126 ⇔ 127	Encastré 56
			128 ⇔ 135	Encastré 57
			136 ⇔ 137	Encastré 58
			138 ⇔ 139	Encastré 59
			140 ⇔ 141	Encastré 60
			142 ⇔ 143	Encastré 61
			144 ⇔ 145	Encastré 62
			146 ⇔ 147	Encastré 63
148 ⇔ 149	Encastré 64

21

Cana	Fonction	Valeur	Pourcentage/Configuration
11 LED Encastré		150 ⇔ 151	Encastré 65
		152 ⇔ 153	Encastré 66
		154 ⇔ 155	Encastré 67
		156 ⇔ 157	Encastré 68
		158 ⇔ 159	Encastré 69
		160 ⇔ 161	Encastré 70
		162 ⇔ 163	Encastré 71
		164 ⇔ 165	Encastré 72
		166 ⇔ 167	Encastré 73
		168 ⇔ 169	Encastré 74
		170 ⇔ 171	Encastré 75
		172 ⇔ 173	Encastré 76
		174 ⇔ 175	Encastré 77
		176 ⇔ 177	Encastré 78
		178 ⇔ 179	Encastré 79
		180 ⇔ 181	Encastré 80
		182 ⇔ 183	Encastré 81
		184 ⇔ 185	Encastré 82
		186 ⇔ 187	Encastré 83
		188 ⇔ 189	Encastré 84
		190 ⇔ 191	Encastré 85
		192 ⇔ 193	Encastré 86
		194 ⇔ 195	Encastré 87
		196 ⇔ 197	Encastré 88
		198 ⇔ 199	Encastré 89
		200 ⇔ 201	Encastré 90
		202 ⇔ 203	Encastré 91
		204 ⇔ 205	Encastré 92
		206 ⇔ 207	Encastré 93
		208 ⇔ 209	Encastré 94
		210 ⇔ 211	Encastré 95
		212 ⇔ 213	Encastré 96
		214 ⇔ 215	Encastré 97
		216 ⇔ 217	Encastré 98
		218 ⇔ 219	Encastré 99
		220 ⇔ 221	Encastré 100
		222 ⇔ 223	Encastré 101
		224 ⇔ 225	Encastré 102
		226 ⇔ 227	Encastré 103
		228 ⇔ 229	Encastré 104
		230 ⇔ 231	Encastré 105
		232 ⇔ 233	Encastré 106
		234 ⇔ 235	Encastré 107
		236 ⇔ 237	Encastré 108
		238 ⇔ 239	Encastré 109
		240 ⇔ 241	Encastré 110
		242 ⇔ 243	Encastré 111
		244 ⇔ 245	Encastré 112
		246 ⇔ 247	Encastré 113
		248 ⇔ 255	Encastré 114
12	LED Encastré Vitesse	001 ⇔ 127	Rotation horaire, rapide à lent
		128	Arrêt
		129 ⇔ 255	Rotation antihoraire, lent à rapide
13 LED Encastré Delay 000		→ 255 Rapide à lent

21	Cana	Fonction	Valeur	Pourcentage/Configuration
	14	Couleur de Fond Macro	000001 ⇔ 002003 ⇔ 004005 ⇔ 006007 ⇔ 008009 ⇔ 01011012 ⇔ 048049050 ⇔ 086087088 ⇔ 124125126 ⇔ 162163164 ⇔ 200201202 ⇔ 238239240 ⇔ 247248 ⇔ 255	Pas de fonction2700K R:156 V: 118 B: 0 B: 633200K R:156 V: 141 B: 5 B: 894200K R:156 V: 141 B: 14 B: 2555600K R:156 V: 207 B: 54 B: 2558000K R:130 V: 255 B: 96 B: 255Bleu R: 0 V: 0 B: 255 B: 0R: 0 V: + B: 255 B: 0Cian R: 0 V: 255 B: 255 B: 0R: 0 V: 255 B: - B: 0Vert R: 0 V: 255 B: 0 B: 0R: + V: 255 B: 0 B: 0Jaune R: 255 V: 255 B: 0 B: 0R: 255 V: - B: 0 B: 0Rouge R: 255 V: 0 B: 0 B: 0R: 255 V: 0 B: + B: 0Magenta R: 255 V: 0 B: 255 B: 0R: - V: 0 B: 255 B: 0Bleu R: 0 V: 0 B: 255 B: 0Le changement de couleur, rapide à lentSaut de couleur, rapide à lent
	15	Couleur de Fond Gradateur	000 ⇔ 255	0-100%
	16	Zoom	000 ⇔ 255	0-100%
	17	Commande	001 ⇔ 009010 ⇔ 014015 ⇔ 019020 ⇔ 024025 ⇔ 029030 ⇔ 034035 ⇔ 039040 ⇔ 044045 ⇔ 049050 ⇔ 054055 ⇔ 059060 ⇔ 064065 ⇔ 069070 ⇔ 074075 ⇔ 079080 ⇔ 084085 ⇔ 089090 ⇔ 094095 ⇔ 099100 ⇔ 104105 ⇔ 109110 ⇔ 114115 ⇔ 119120 ⇔ 124125 ⇔ 129130 ⇔ 134135 ⇔ 139140 ⇔ 144145 ⇔ 255	Pas de fonctionNoir général en pan/tilt (5 s pause)Pas de fonctionLe mélange RGBW couleur (5 sec.)Le mélange CMY couleur (5 sec.)Pas de fonctionPas de fonctionRéinitialisation du basculement (5 s pause) Réinitialisation du balayage (5 s pause)Réinitialisation du zoom (5 s pause)Pas de fonctionRéinitialisation totale (5 s pause)Pas de fonctionMouvement balayage/basculement inverse (5 s pause)Mouvement balayage inverse (5 s pause)Mouvement basculement inverse (5 s pause)Désactivation du mouvement balayage inverse (5 s pause)Désactivation du mouvement basculement inverse (5 s pause)Désactivation du mouvement balayage/basculement inverse (5 s pause)Pas de fonctionPas de fonctionVentilateur de l'economie (5 s pause)Ventilateur au maximum (5 s pause)Ventilateur auto-régulé (5 s pause)Courbe d'assombrissement rapide (5 s pause)Courbe d'assombrissement douce (5 s pause)Pas de fonction
	18	Rouge (Cyan) 000	⇔ 255	0-100%
	19	Vert (Magenta) 000	⇔ 255	0-100%
	20	Bleu (Jaune)	000 ⇔ 255	0-100%
	21	Blanc	000 ⇔ 255	0-100%
