MANUAL DE USUARIO Rogue R3 Wash Chauvet

La Guía de Referencia Rápida (GRR) del Rogue R3 Wash contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com fpara información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

Notas de Seguridad

• NO abra este producto. No contiene piezas reparables por el usuario.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
• NO mire a la fuente de luz cuando el producto esté encendido.
• CUIDADO: La carcasa de este producto está caliente cuando las luces están en funcionamiento.
• Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
• NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
• Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.
• USE un cable de seguridad cuando monte este producto en lo alto.
• NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo. (IP20).
  • NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
• NO conecte este producto a un atenuador o reostato.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Use SOLAMENTE los soportes de colgar/montar para mover este producto.NO lo transporte agarrando por la cabeza móvil.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

Contacto

Fuera de EE.UU, Reino Unido, Irlanda, México o Benelux, póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto. Visite Contact Us para información de contacto.

Qué va Incluido

• Rogue R3 Wash
• Cable de alimentación Neutrik® powerCON®
• Soporte Omega con material de montaje
• Tarjeta de Garantía
• Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que.uede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado Negro	Marrón Amarillo/Latón
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo	Verde/Amarillo		Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Alimentación en Cadena

Puede enlazar hasta 2 productos Rogue R3 Wash a 120 V, 4 productos a 208 V o 4 productos a 230 V. Nunca sobrepase este número. Los cables de alimentación en cadena se pueden adquirir por separado.

Sustitución del Fusible

1. Desconecte este producto de la alimentación.
2. Utilizando un destornillador plano, desatornille la tapa del portafusibles de la carcasa.
3. Quite el fusible fundido del portafusibles y sustitúyalo con uno nuevo del mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Enlace DMX

El Rogue R3 Wash funcionará con un controlador DMX usando una conexión serie DMX normal. Hay un manual DMX disponible en www.chauvetprofessional.com.

Conexión DMX

El Rogue R3 Wash usa una conexión de datos DMX normal para sus personalidades: 21, 62, 71, y 107. Vea el Manual de Usuario para conectar y configurar para funcionamiento DMX.

RDM (gestión remota del dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El Rogue R3 Wash admite protocolo RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/productcategory/truss-clamps/

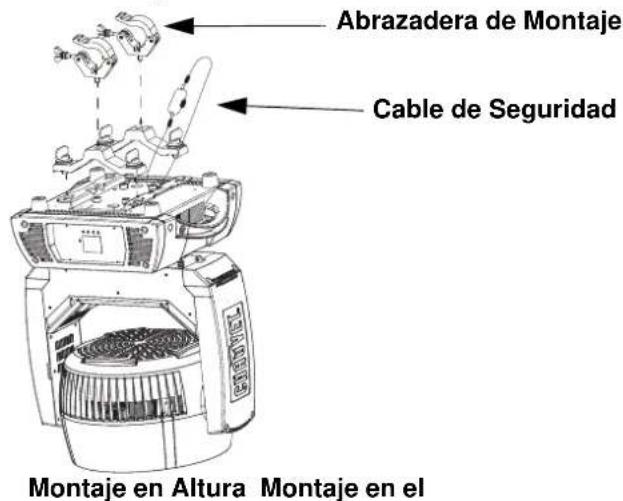

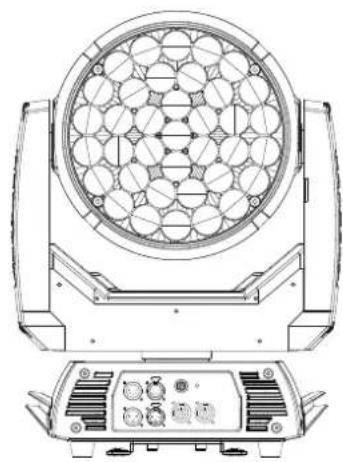

Diagrama de Montaje del Producto

Abrazadera de Montaje Cable de Seguridad Montaje en Altura Montaje en el

Descripción del Panel de Control

Botón Función
	Sale del menú o función actual
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
	Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función

Mapa de Menú

Nivel Principal Niveles de Programación Descripción
Address 001-512 Configura la dirección inicial DMX
Running Mode	DMX	21		Selecciona la personalidad DMX
		62
		71
		107
	Auto Test			Inicia la secuencia de prueba del dispositivo
	Manual Test	Pan	000-255	Permite control manual de toda la configuración desde el panel de control
		Tilt
		P/T Speed
		Red
		Green
		Blue
		White
		CTC
		Color
		Pattern
		LED Macro
		LED Ma. Speed
		LED Ma. Fade
		Background
		Background Dim.
		Dimmer
		Shutter
		Zoom
Setup	Pan Reverse	OFF		Invierte el funcionamiento del desplazamiento lateral
		ON		Funcionamiento de desplazamiento lateral normal
	Tilt Reverse	OFF Invierte el funcionamiento de la inclinación
		ON Funcionamiento inclinación normal
	Zoom Reverse	OFF Invierte el funcionamiento de la zoom
		ON Funcionamiento zoom normal
	Pan Angle	540		Selecciona el rango de desplazamiento lateral de 540°
		360		Selecciona el rango de desplazamiento lateral de 360°
		180		Selecciona el rango de desplazamiento lateral de 180°
	Tilt Angle	230		Selecciona el rango de inclinación de 230°
		180		Selecciona el rango de inclinación de 180°
		90 Selecciona el rango de inclinación de 90°
	XY Mode	Fast		Establece la velocidad de la cacerola / inclinación
		Slow
	Fans	Auto		Selecciona el modo de funcionamiento de ventilador.
		ECO
		Full
	Display	OFF Determina cuánto tiempo permanecerá encendida la luz de la pantalla después de haber pulsado el último botón de comando.
		ON
	Screen Rev	OFF Vista normal de la pantalla de control
		ON Gira la pantalla de control 180°

Nivel Principal Niveles de Programación Descripción
Setup	C Mixing Mode	RGBW Mezcla de color aditivo (0–100%)
		CMY Mezcla de color sustractivo (100%–0)
	Dimmer Curve	Linear Atenuador lineal
		Square Atenuador con curva cuadrática
		I Squa Atenuador con curva cuadrática inversa
		Scurve Atenuador con curva S
	Dimmer Speed	Smooth			Curvas de atenuador lenta (Smooth) o rápida (Fast)
		Fast
	Color calibration	ON			Máx. emisión cuando los canales DMX RGBW están a plena potencia
		OFF			Temperatura de color calibrada en fábrica cuando los canales DMX RGBW están a plena potencia
		Custom	RED	100-255	Temperatura de color calibrada manualmente cuando los canales DMX RGBW están a plena potencia
			GREEN
			BLUE
	Reset Function	Pan/Tilt		Yes	Reinicia las funciones de desplazamiento lateral/inclinación a la posición de inicio
				No
		Zoom		Yes	Reinicia todas las funciones de zoom a la posición de inicio
				No
		All		Yes	Reinicia todas las funciones a la posición de inicio
				No
	Factory Set		Yes		Devuelve el producto a su configuración de fábrica original
			No
Sys Info	Ver Muestra en pantalla la versión de software
	Running Mode Muestra el modo de ejecución actual
	DMX Address Muestra la dirección DMX actual
	Temperature				Muestra la temperatura del producto en Celsius
	Fixture Time				Muestra el tiempo de funcionamiento total del producto
	UID Muestra actual UID #

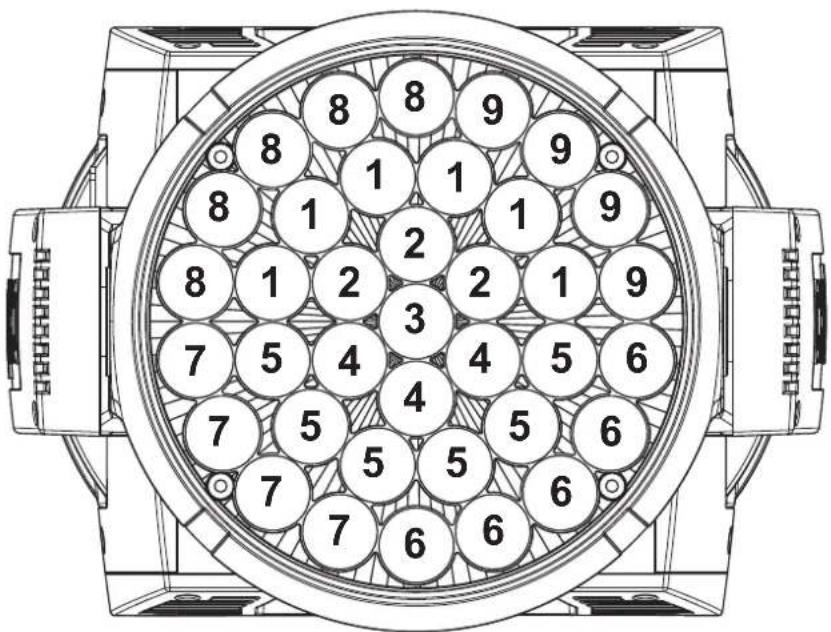

Selección de Zona del Rogue R3 Wash para Control DMX

8 8 9 8 1 1 9 8 1 2 1 9 8 1 2 2 1 9 7 5 4 4 5 6 7 5 4 5 6 7 5 5 5 6 7 6 6

Valores DMX

107	Canal	Función	Valor	Porcentaje/Configuración
	1	Desplazamiento Lateral	000 ⇔ 255 0-100%
	2	Desplazamiento Lateral Fino	000 ⇔ 255 Nítido control (16-bit)
	3 Inclinación 000		⇔ 255 0-100%
	4 Inclinación Fina 000		⇔ 255 Nítido control (16-bit)
	5	Velocidad Desplazamiento Lateral/Inclinación	000 ⇔ 255 0-100%
	6 Atenuador 000		⇔ 255 0-100%
	7 Atenuador Fino 000		⇔ 255 Nítido control (16-bit)
	8	Obturador	000 ⇔ 019	Cerrado
			020 ⇔ 024	Abierto
			025 ⇔ 064	Lento a rápido
			065 ⇔ 069	Abierto
			070 ⇔ 084	Encendido rápido/apagado gradual
			085 ⇔ 089	Abierto
			090 ⇔ 104	Apagado gradual/encendido rápido
			105 ⇔ 109	Abierto
			110 ⇔ 124	Aleatorio
			125 ⇔ 129	Abierto
			130 ⇔ 144	Encendido rápido aleatorio/apagado gradual
			145 ⇔ 149	Abierto
			150 ⇔ 164	Encendido lento aleatorio/apagado rápido
			165 ⇔ 169	Abierto
			170 ⇔ 184	Pulso
			185 ⇔ 189	Abierto
			190 ⇔ 204	Pulso aleatorio
			205 ⇔ 209	Abierto
			210 ⇔ 224	Fade on/off
			225 ⇔ 229	Abierto
			230 ⇔ 244	Pulso
			245 ⇔ 255	Abierto
	9	CTC	000	Sin función
			001 ⇔ 255	2800K to 10,000K
	10	Color	000	Sin función
			001 ⇔ 002	2700K R:156 V:118 A:0 B:63
			003 ⇔ 004	3200K R:156 V:141 A:5 B:89
			005 ⇔ 006	4200K R:156 V:141 A:14 B:255
			007 ⇔ 008	5600K R:156 V:207 A:54 B:255
			009 ⇔ 010	8000K R:130 V:255 A:96 B:255
			11	Azul R:0 V:0 A:255 B:0
			012 ⇔ 048	R:0 V:+ A:255 B:0
			049	Cian R:0 V:255 A:255 B:0
			050 ⇔ 086	R:0 V:255 A:- B:0
			087	Verde R:0 V:255 A:0 B:0
			088 ⇔ 124	R:+ V:255 A:0 B:0
			125	Amarillo R:255 V:255 A:0 B:0
			126 ⇔ 162	R:255 V:- A:0 B:0
			163	Rojo R:255 V:0 A:0 B:0
			164 ⇔ 200	R:255 V:0 A:+ B:0
			201	Magenta R:255 V:0 A:255 B:0
			202 ⇔ 238	R:- V:0 A:255 B:0
			239	Azul R:0 V:0 A:255 B:0
			240 ⇔ 247	Desplazamiento de color en sentido horario, rápido a lento
			248 ⇔ 255	Desplazamiento de color, rápido a lento
			000 ⇔ 003	Sin función
			004 ⇔ 006	Gobo 1
			007 ⇔ 009	Gobo 2
			010 ⇔ 012	Gobo 3
			013 ⇔ 015	Gobo 4
			016 ⇔ 018	Gobo 5
			019 ⇔ 021	Gobo 6
			022 ⇔ 024	Gobo 7
			025 ⇔ 027	Gobo 8
			028 ⇔ 030	Gobo 9
			031 ⇔ 033	Sin Gobo
			034 ⇔ 036	Gobo 10
			037 ⇔ 039	Gobo 11
			040 ⇔ 042	Gobo 12
			043 ⇔ 045	Gobo 13
			046 ⇔ 048	Gobo 14
			049 ⇔ 051	Gobo 15
			052 ⇔ 054	Gobo 16
			055 ⇔ 057	Gobo 17
			058 ⇔ 060	Gobo 18
			061 ⇔ 063	Gobo 19
			064 ⇔ 066	Gobo 20
			067 ⇔ 069	Gobo 21
			070 ⇔ 072	Gobo 22
			073 ⇔ 075	Gobo 23
			076 ⇔ 078	Gobo 24
			079 ⇔ 081	Gobo 25
			082 ⇔ 084	Gobo 26
			085 ⇔ 087	Gobo 27
			088 ⇔ 090	Gobo 28
			091 ⇔ 093	Gobo 29
			094 ⇔ 096	Gobo 30
			097 ⇔ 099	Gobo 31
	11 Gobo		100 ⇔ 102	Gobo 32
			103 ⇔ 105	Gobo 33
			106 ⇔ 108	Gobo 34
			109 ⇔ 111	Gobo 35
			112 ⇔ 114	Gobo 36
			115 ⇔ 117	Gobo 37
			118 ⇔ 120	Gobo 38
			121 ⇔ 123	Gobo 39
			124 ⇔ 126	Gobo 40
			127 ⇔ 129	Gobo 41
			130 ⇔ 132	Gobo 42
			133 ⇔ 135	Gobo 43
			136 ⇔ 138	Gobo 44
			139 ⇔ 141	Gobo 45
			142 ⇔ 144	Gobo 46
			145 ⇔ 147	Gobo 47
			148 ⇔ 150	Gobo 48
			151 ⇔ 153	Gobo 49
			154 ⇔ 156	Gobo 50
			157 ⇔ 159	Gobo 51
			160 ⇔ 162	Gobo 52
			163 ⇔ 165	Gobo 53
			166 ⇔ 168	Gobo 54
			169 ⇔ 171	Gobo 55
			172 ⇔ 174	Gobo 56
			175 ⇔ 177	Gobo 57
			178 ⇔ 180	Gobo 58
			181 ⇔ 183	Gobo 59
			184 ⇔ 186	Gobo 60
			187 ⇔ 189	Gobo 61
			190 ⇔ 192	Gobo 62
193 ⇔ 195			Gobo 63
196 ⇔ 198			Gobo 64
	11 Gobo		199 ⇔ 201	Gobo 65
			202 ⇔ 204	Gobo 66
			205 ⇔ 207	Gobo 67
			208 ⇔ 210	Gobo 68
			211 ⇔ 213	Gobo 69
			214 ⇔ 216	Gobo 70
			217 ⇔ 219	Gobo 71
			220 ⇔ 222	Gobo 72
			223 ⇔ 225	Gobo 73
			226 ⇔ 228	Gobo 74
			229 ⇔ 231	Gobo 75
			232 ⇔ 234	Gobo 76
			235 ⇔ 237	Gobo 77
			238 ⇔ 240	Gobo 78
			241 ⇔ 243	Gobo 79
			244 ⇔ 246	Gobo 80
			247 ⇔ 249	Gobo 81
			250 ⇔ 252	Gobo 82
			253 ⇔ 255	Gobo 83
	12 LED incorporado		001 ⇔ 015	Sin función
			016 ⇔ 017	Incorporado 1
			018 ⇔ 019	Incorporado 2
			020 ⇔ 021	Incorporado 3
			022 ⇔ 023	Incorporado 4
			024 ⇔ 025	Incorporado 5
			026 ⇔ 027	Incorporado 6
			028 ⇔ 029	Incorporado 7
			030 ⇔ 031	Incorporado 8
			032 ⇔ 033	Incorporado 9
			034 ⇔ 035	Incorporado 10
			036 ⇔ 037	Incorporado 11
			038 ⇔ 039	Incorporado 12
			040 ⇔ 041	Incorporado 13
			042 ⇔ 043	Incorporado 14
			044 ⇔ 045	Incorporado 15
			046 ⇔ 047	Incorporado 16
			048 ⇔ 049	Incorporado 17
			050 ⇔ 051	Incorporado 18
			052 ⇔ 053	Incorporado 19
			054 ⇔ 055	Incorporado 20
			056 ⇔ 057	Incorporado 21
			058 ⇔ 059	Incorporado 22
			060 ⇔ 061	Incorporado 23
			062 ⇔ 063	Incorporado 24
			064 ⇔ 065	Incorporado 25
			066 ⇔ 067	Incorporado 26
			068 ⇔ 069	Incorporado 27
			070 ⇔ 071	Incorporado 28
			072 ⇔ 073	Incorporado 29
			074 ⇔ 075	Incorporado 30
			076 ⇔ 077	Incorporado 31
			078 ⇔ 079	Incorporado 32
			080 ⇔ 081	Incorporado 33
			082 ⇔ 083	Incorporado 34
			084 ⇔ 085	Incorporado 35
			086 ⇔ 087	Incorporado 36
			088 ⇔ 089	Incorporado 37
			090 ⇔ 091	Incorporado 38
			092 ⇔ 093	Incorporado 39
			094 ⇔ 095	Incorporado 40
			096 ⇔ 097	Incorporado 41
			098 ⇔ 099	Incorporado 42
			100 ⇔ 101	Incorporado 43
			102 ⇔ 103	Incorporado 44

107

Canal Función Valor Porcentaje/Configuración

12 LED incorporado		104 ⇔ 105	Incorporado 45
		106 ⇔ 107	Incorporado 46
		108 ⇔ 109	Incorporado 47
		110 ⇔ 111	Incorporado 48
		112 ⇔ 113	Incorporado 49
		114 ⇔ 115	Incorporado 50
		116 ⇔ 117	Incorporado 51
		118 ⇔ 119	Incorporado 52
		120 ⇔ 121	Incorporado 53
		122 ⇔ 123	incorporado 54
		124 ⇔ 125	Incorporado 55
		126 ⇔ 127	Incorporado 56
		128 ⇔ 135	Incorporado 57
		136 ⇔ 137	Incorporado 58
		138 ⇔ 139	Incorporado 59
		140 ⇔ 141	Incorporado 60
		142 ⇔ 143	Incorporado 61
		144 ⇔ 145	Incorporado 62
		146 ⇔ 147	Incorporado 63
		148 ⇔ 149	Incorporado 64
		150 ⇔ 151	Incorporado 65
		152 ⇔ 153	Incorporado 66
		154 ⇔ 155	Incorporado 67
		156 ⇔ 157	Incorporado 68
		158 ⇔ 159	Incorporado 69
		160 ⇔ 161	Incorporado 70
		162 ⇔ 163	Incorporado 71
		164 ⇔ 165	Incorporado 72
		166 ⇔ 167	Incorporado 73
		168 ⇔ 169	Incorporado 74
		170 ⇔ 171	Incorporado 75
		172 ⇔ 173	Incorporado 76
		174 ⇔ 175	Incorporado 77
		176 ⇔ 177	Incorporado 78
		178 ⇔ 179	Incorporado 79
		180 ⇔ 181	Incorporado 80
		182 ⇔ 183	Incorporado 81
		184 ⇔ 185	Incorporado 82
		186 ⇔ 187	Incorporado 83
		188 ⇔ 189	Incorporado 84
		190 ⇔ 191	Incorporado 85
		192 ⇔ 193	Incorporado 86
		194 ⇔ 195	Incorporado 87
		196 ⇔ 197	Incorporado 88
		198 ⇔ 199	Incorporado 89
		200 ⇔ 201	Incorporado 90
		202 ⇔ 203	Incorporado 91
		204 ⇔ 205	Incorporado 92
		206 ⇔ 207	Incorporado 93
		208 ⇔ 209	Incorporado 94
		210 ⇔ 211	Incorporado 95
		212 ⇔ 213	Incorporado 96
		214 ⇔ 215	Incorporado 97
		216 ⇔ 217	Incorporado 98
		218 ⇔ 219	Incorporado 99
		220 ⇔ 221	Incorporado 100
		222 ⇔ 223	Incorporado 101
		224 ⇔ 225	Incorporado 102
		226 ⇔ 227	Incorporado 103
		228 ⇔ 229	Incorporado 104
		230 ⇔ 231	Incorporado 105
		232 ⇔ 233	Incorporado 106
		234 ⇔ 235	Incorporado 107
		236 ⇔ 237	Incorporado 108
238 ⇔ 239	Incorporado 109
240 ⇔ 241	Incorporado 110

107

Canal	Función	Valor	Porcentaje/Configuración
12 LED	Incorporado	242 ⇔ 243244 ⇔ 245246 ⇔ 247248 ⇔ 255	Incorporado 111Incorporado 112Incorporado 113Incorporado 114
13	Velocidad LED incorporado	001 ⇔ 127128129 ⇔ 255	Giro en sentido horario, rápido a lentoStopGiro en sentido antihorario, lento a rápido
14	LED incorporado de delay	000 ⇔ 255 R	Rápido a lento
15	Fondo Macro de Color	000001 ⇔ 002003 ⇔ 004005 ⇔ 006007 ⇔ 008009 ⇔ 01011012 ⇔ 048049050 ⇔ 086087088 ⇔ 124125126 ⇔ 162163164 ⇔ 200201202 ⇔ 238239240 ⇔ 247248 ⇔ 255	Sin función2700K R:156 V: 118 A: 0 B: 633200K R:156 V: 141 A: 5 B: 894200K R:156 V: 141 A: 14 B: 2555600K R:156 V: 207 A: 54 B: 2558000K R:130 V: 255 A: 96 B: 255Azul R: 0 V: 0 A: 255 B: 0R: 0 V: + A: 255 B: 0Cian R: 0 V: 255 A: 255 B: 0R: 0 V: 255 A: - B: 0Verde R: 0 V: 255 A: 0 B: 0R: + V: 255 A: 0 B: 0Amarillo R: 255 V: 255 A: 0 B: 0R: 255 V: - A: 0 B: 0Rojo R: 255 V: 0 A: 0 B: 0R: 255 V: 0 A: + B: 0Magenta R: 255 V: 0 A: 255 B: 0R: - V: 0 A: 255 B: 0Azul R: 0 V: 0 A: 255 B: 0Desplazamiento de color en sentido horario, rápido a lentoDesplazamiento de color, rápido a lento
16	Fondo Color Atenuador	000 ⇔ 255 0	-100%
17	Fondo Color Atenuador Fino	000 ⇔ 255 Nítido control (16-bit)
18	Fondo Rojo	000 ⇔ 255 0	-100%
19	Fondo Rojo Nítido	000 ⇔ 255 Nítido control (16-bit)
20	Fondo Verde	000 ⇔ 255 0	-100%
21	Fondo Verde Nítido	000 ⇔ 255 Nítido control (16-bit)
22	Fondo Azul	000 ⇔ 255 0	-100%
23	Fondo Azul Nítido 000	⇔ 255 Nítido control (16-bit)
24	Fondo Blanco	000 ⇔ 255 0	-100%
25	Fondo Blanco Nítido	000 ⇔ 255 Nítido control (16-bit)
26	Zoom	000 ⇔ 255 0	-100%

107	Canal	Función	Valor	Porcentaje/Configuración
	27 Control		001 ⇔ 009010 ⇔ 014015 ⇔ 019020 ⇔ 024025 ⇔ 029030 ⇔ 034035 ⇔ 039040 ⇔ 044045 ⇔ 049050 ⇔ 054055 ⇔ 059060 ⇔ 064065 ⇔ 069070 ⇔ 074075 ⇔ 079080 ⇔ 084085 ⇔ 089090 ⇔ 094095 ⇔ 099100 ⇔ 104105 ⇔ 109110 ⇔ 114115 ⇔ 119120 ⇔ 124125 ⇔ 129130 ⇔ 134135 ⇔ 139140 ⇔ 144145 ⇔ 255	Sin funciónBlackout durante desplazamiento lateral/inclinación (mantener 5 s)Sin funciónLa mezcla de color RGBWLa mezcla de color CMYSin funciónSin funciónReiniciar inclinación (mantener 5 s)Reiniciar desplazamiento lateral (mantener 5 s)Reinicio del zoom (mantener 5 s)Sin funciónReiniciar todo (mantener 5 s)Sin funciónInvertir movimiento lateral/inclinación (mantener 5 s)Invertir movimiento lateral (mantener 5 s)Invertir movimiento de inclinación (mantener 5 s)Desactivar inversión del movimiento lateral (mantener 5 s)Desactivar inversión del movimiento de inclinación (mantener 5 s)Desactivar inversión del movimiento lateral/inclinación (mantener 5 s)Sin funciónSin funciónVentilador de economía (mantener 5 s)Ventilador al máximo (mantener 5 s)Ventilador automático (mantener 5 s)Curva de atenuador rápida (mantener 5 s)Curva de atenuador suave (mantener 5 s)Sin función
	28 Rojo (Cian) 000		⇔ 255 0-100%
	29 Rojo Nítido (Cian) 000		⇔ 255 Nítido control (16-bit)
	30 Verde (Magenta) 000		⇔ 255 0-100%
	31	Verde Nitido (Magenta)	000 ⇔ 255 Nítido control (16-bit)
	32 Azul (Amarillo ) 000		⇔ 255 0-100%
	33	Azul Nitido (Amarillo )	000 ⇔ 255 Nítido control (16-bit)
	34 Blanco 000		⇔ 255 0-100%
	35 Blanco Nitido 000		⇔ 255 Nítido control (16-bit)
	36	Rojo 1 (Cian)	000 ⇔ 255 0-100%
	37	Rojo 1 Nitido (Cian) 000	⇔ 255 Nítido control (16-bit)
	38	Verde 1 (Magenta)	000 ⇔ 255 0-100%
	39	Verde 1 Nitido (Magenta)	000 ⇔ 255 Nítido control (16-bit)
	40	Azul 1 (Amarillo )	000 ⇔ 255 0-100%
	41	Azul 1 Nitido (Amarillo )	000 ⇔ 255 Nítido control (16-bit)
	42	Blanco 1	000 ⇔ 255 0-100%
	43	Blanco 1 Nitido	000 ⇔ 255 Nítido control (16-bit)
	44	Rojo 2 (Cian)	000 ⇔ 255 0-100%
	45	Rojo 2 Nitido (Cian) 000	⇔ 255 Nítido control (16-bit)
	46	Verde 2 (Magenta)	000 ⇔ 255 0-100%
	47	Verde 2 Nitido (Magenta)	000 ⇔ 255 Nítido control (16-bit)

107

Canal	Función	Valor	Porcentaje/Configuración
48	Azul 2 (Amarillo )	000 ⇔ 255	0-100%
49	Azul 2 Nítido (Amarillo )	000 ⇔ 255 Nítido control (16-bit)
50 Blanco 2 000		⇔ 255 0-100%
51 Blanco 2 Nítido 000		⇔ 255 Nítido control (16-bit)
52 Rojo 3 (Cian) 000		⇔ 255 0-100%
53 Rojo 3 Nítido (Cian) 000		⇔ 255 Nítido control (16-bit)
54 Verde 3 (Magenta) 000		⇔ 255 0-100%
55	Verde 3 Nítido (Magenta)	000 ⇔ 255 Nítido control (16-bit)
56 Azul 3 (Amarillo ) 000		⇔ 255 0-100%
57	Azul 3 Nítido (Amarillo )	000 ⇔ 255 Nítido control (16-bit)
58 Blanco 3 000		⇔ 255 0-100%
59 Blanco 3 Nítido 000		⇔ 255 Nítido control (16-bit)
60 Rojo 4 (Cian) 000		⇔ 255 0-100%
61 Rojo 4 Nítido (Cian) 000		⇔ 255 Nítido control (16-bit)
62 Verde 4 (Magenta) 000		⇔ 255 0-100%
63	Verde 4 Nítido (Magenta)	000 ⇔ 255 Nítido control (16-bit)
64 Azul 4 (Amarillo ) 000		⇔ 255 0-100%
65	Azul 4 Nítido (Amarillo )	000 ⇔ 255 Nítido control (16-bit)
66 Blanco 4 000		⇔ 255 0-100%
67 Blanco 4 Nítido 000		⇔ 255 Nítido control (16-bit)
68 Rojo 5 (Cian) 000		⇔ 255 0-100%
69 Rojo 5 Nítido (Cian) 000		⇔ 255 Nítido control (16-bit)
70 Verde 5 (Magenta) 000		⇔ 255 0-100%
71	Verde 5 Nítido (Magenta)	000 ⇔ 255 Nítido control (16-bit)
72 Azul 5 (Amarillo ) 000		⇔ 255 0-100%
73	Azul 5 Nítido (Amarillo )	000 ⇔ 255 Nítido control (16-bit)
74 Blanco 5 000		⇔ 255 0-100%
75 Blanco 5 Nítido 000		⇔ 255 Nítido control (16-bit)
76 Rojo 6 (Cian) 000		⇔ 255 0-100%
77 Rojo 6 Nítido (Cian) 000		⇔ 255 Nítido control (16-bit)
78 Verde 6 (Magenta) 000		⇔ 255 0-100%
79	Verde 6 Nítido (Magenta)	000 ⇔ 255 Nítido control (16-bit)
80 Azul 6 (Amarillo ) 000		⇔ 255 0-100%
81	Azul 6 Nítido (Amarillo )	000 ⇔ 255 Nítido control (16-bit)
82 Blanco 6 000		⇔ 255 0-100%
83 Blanco 6 Nítido 000		⇔ 255 Nítido control (16-bit)
84 Rojo 7 (Cian) 000		⇔ 255 0-100%
85 Rojo 7 Nítido (Cian) 000		⇔ 255 Nítido control (16-bit)
86 Verde 7 (Magenta) 000		⇔ 255 0-100%
87	Verde 7 Nítido (Magenta)	000 ⇔ 255 Nítido control (16-bit)
88 Azul 7 (Amarillo ) 000		⇔ 255 0-100%

107	Canal	Función	Valor	Porcentaje/Configuración
	89	Azul 7 Nítido (Amarillo)	000 ⇔ 255 Nítido control (16-bit)
	90 Blanco 7 000		⇔ 255 0-100%
	91 Blanco 7 Nítido 000		⇔ 255 Nítido control (16-bit)
	92 Rojo 8 (Cian) 000		⇔ 255 0-100%
	93 Rojo 8 Nítido (Cian) 000		⇔ 255 Nítido control (16-bit)
	94 Verde 8 (Magenta) 000		⇔ 255 0-100%
	95	Verde 8 Nítido (Magenta)	000 ⇔ 255 Nítido control (16-bit)
	96 Azul 8 (Amarillo) 000		⇔ 255 0-100%
	97	Azul 8 Nítido (Amarillo)	000 ⇔ 255 Nítido control (16-bit)
	98 Blanco 8 000		⇔ 255 0-100%
	99 Blanco 8 Nítido 000		⇔ 255 Nítido control (16-bit)
	100 Rojo 9 (Cian) 000		⇔ 255 0-100%
	101	Rojo 9 Nítido (Cian) 000	⇔ 255 Nítido control (16-bit)
	102	Verde 9 (Magenta) 000	⇔ 255 0-100%
	103	Verde 9 Nítido (Magenta)	000 ⇔ 255 Nítido control (16-bit)
	104	Azul 9 (Amarillo) 000	⇔ 255 0-100%
	105	Azul 9 Nítido (Amarillo)	000 ⇔ 255 Nítido control (16-bit)
	106	Blanco 9 000	⇔ 255 0-100%
	107 Blanco 9 Nítido 000		⇔ 255 Nítido control (16-bit)
71	Canal	Función	Valor	Porcentaje/Configuración
	1	Desplazamiento Lateral	000 ⇔ 255	0-100%
	2	Desplazamiento Lateral Fino	000 ⇔ 255	Nítido control (16-bit)
	3	Inclinación 000	⇔ 255	0-100%
	4	Inclinación Fina	000 ⇔ 255	Nítido control (16-bit)
	5	Velocidad Desplazamiento Lateral/Inclinación	000 ⇔ 255	0-100%
	6	Atenuador	000 ⇔ 255	0-100%
	7	Atenuador Fino	000 ⇔ 255	Nítido control (16-bit)

71

Canal	Función	Valor	Porcentaje/Configuración
8 Obturador		000 ⇔ 019020 ⇔ 024025 ⇔ 064065 ⇔ 069070 ⇔ 084085 ⇔ 089090 ⇔ 104105 ⇔ 109110 ⇔ 124125 ⇔ 129130 ⇔ 144145 ⇔ 149150 ⇔ 164165 ⇔ 169170 ⇔ 184185 ⇔ 189190 ⇔ 204205 ⇔ 209210 ⇔ 224225 ⇔ 229230 ⇔ 244245 ⇔ 255	CerradoAbiertoLento a rápidoAbiertoEncendido rápido/apagado gradualAbiertoApagado gradual/encendido rápidoAbiertoAleatorioAbiertoEncendido rápido aleatorio/apagado gradualAbiertoEncendido lento aleatorio/apagado rápidoAbiertoPulsoAbiertoPulso aleatorioAbiertoFade on/offAbiertoPulsoAbierto
9	CTC	000001 ⇔ 255	Sin función2800K to 10,000K
10 Color		000001 ⇔ 002003 ⇔ 004005 ⇔ 006007 ⇔ 008009 ⇔ 01011012 ⇔ 048049050 ⇔ 086087088 ⇔ 124125126 ⇔ 162163164 ⇔ 200201202 ⇔ 238239240 ⇔ 247248 ⇔ 255	Sin función2700K R:156 V: 118 A: 0 B: 633200K R:156 V: 141 A: 5 B: 894200K R:156 V: 141 A: 14 B: 2555600K R:156 V: 207 A: 54 B: 2558000K R:130 V: 255 A: 96 B: 255Azul R: 0 V: 0 A: 255 B: 0R: 0 V: + A: 255 B: 0Cian R: 0 V: 255 A: 255 B: 0R: 0 V: 255 A: - B: 0Verde R: 0 V: 255 A: 0 B: 0R: + V: 255 A: 0 B: 0Amarillo R: 255 V: 255 A: 0 B: 0R: 255 V: - A: 0 B: 0Rojo R: 255 V: 0 A: 0 B: 0R: 255 V: 0 A: + B: 0Magenta R: 255 V: 0 A: 255 B: 0R: - V: 0 A: 255 B: 0Azul R: 0 V: 0 A: 255 B: 0Desplazamiento de color en sentido horario, rápido a lentoDesplazamiento de color, rápido a lento
11	Gobo	000 ⇔ 003004 ⇔ 006007 ⇔ 009010 ⇔ 012013 ⇔ 015016 ⇔ 018019 ⇔ 021022 ⇔ 024025 ⇔ 027028 ⇔ 030031 ⇔ 033034 ⇔ 036037 ⇔ 039040 ⇔ 042043 ⇔ 045046 ⇔ 048049 ⇔ 051052 ⇔ 054055 ⇔ 057	Sin funciónGobo 1Gobo 2Gobo 3Gobo 4Gobo 5Gobo 6Gobo 7Gobo 8Gobo 9Sin GoboGobo 10Gobo 11Gobo 12Gobo 13Gobo 14Gobo 15Gobo 16Gobo 17

71

Canal Función Valor Porcentaje/Configuración

11 Gobo		058 ⇔ 060	Gobo 18
		061 ⇔ 063	Gobo 19
		064 ⇔ 066	Gobo 20
		067 ⇔ 069	Gobo 21
		070 ⇔ 072	Gobo 22
		073 ⇔ 075	Gobo 23
		076 ⇔ 078	Gobo 24
		079 ⇔ 081	Gobo 25
		082 ⇔ 084	Gobo 26
		085 ⇔ 087	Gobo 27
		088 ⇔ 090	Gobo 28
		091 ⇔ 093	Gobo 29
		094 ⇔ 096	Gobo 30
		097 ⇔ 099	Gobo 31
		100 ⇔ 102	Gobo 32
		103 ⇔ 105	Gobo 33
		106 ⇔ 108	Gobo 34
		109 ⇔ 111	Gobo 35
		112 ⇔ 114	Gobo 36
		115 ⇔ 117	Gobo 37
		118 ⇔ 120	Gobo 38
		121 ⇔ 123	Gobo 39
		124 ⇔ 126	Gobo 40
		127 ⇔ 129	Gobo 41
		130 ⇔ 132	Gobo 42
		133 ⇔ 135	Gobo 43
		136 ⇔ 138	Gobo 44
		139 ⇔ 141	Gobo 45
		142 ⇔ 144	Gobo 46
		145 ⇔ 147	Gobo 47
		148 ⇔ 150	Gobo 48
		151 ⇔ 153	Gobo 49
		154 ⇔ 156	Gobo 50
		157 ⇔ 159	Gobo 51
		160 ⇔ 162	Gobo 52
		163 ⇔ 165	Gobo 53
		166 ⇔ 168	Gobo 54
		169 ⇔ 171	Gobo 55
		172 ⇔ 174	Gobo 56
		175 ⇔ 177	Gobo 57
		178 ⇔ 180	Gobo 58
		181 ⇔ 183	Gobo 59
		184 ⇔ 186	Gobo 60
		187 ⇔ 189	Gobo 61
		190 ⇔ 192	Gobo 62
		193 ⇔ 195	Gobo 63
		196 ⇔ 198	Gobo 64
		199 ⇔ 201	Gobo 65
		202 ⇔ 204	Gobo 66
		205 ⇔ 207	Gobo 67
		208 ⇔ 210	Gobo 68
		211 ⇔ 213	Gobo 69
		214 ⇔ 216	Gobo 70
		217 ⇔ 219	Gobo 71
		220 ⇔ 222	Gobo 72
		223 ⇔ 225	Gobo 73
		226 ⇔ 228	Gobo 74
		229 ⇔ 231	Gobo 75
		232 ⇔ 234	Gobo 76
		235 ⇔ 237	Gobo 77
		238 ⇔ 240	Gobo 78
		241 ⇔ 243	Gobo 79
		244 ⇔ 246	Gobo 80
		247 ⇔ 249	Gobo 81
250 ⇔ 252	Gobo 82
253 ⇔ 255	Gobo 83

71

Canal	Función	Valor	Porcentaje/Configuración
12 LED incorporado		001 ⇔ 015	Sin función
		016 ⇔ 017	Incorporado 1
		018 ⇔ 019	Incorporado 2
		020 ⇔ 021	Incorporado 3
		022 ⇔ 023	Incorporado 4
		024 ⇔ 025	Incorporado 5
		026 ⇔ 027	Incorporado 6
		028 ⇔ 029	Incorporado 7
		030 ⇔ 031	Incorporado 8
		032 ⇔ 033	Incorporado 9
		034 ⇔ 035	Incorporado 10
		036 ⇔ 037	Incorporado 11
		038 ⇔ 039	Incorporado 12
		040 ⇔ 041	Incorporado 13
		042 ⇔ 043	Incorporado 14
		044 ⇔ 045	Incorporado 15
		046 ⇔ 047	Incorporado 16
		048 ⇔ 049	Incorporado 17
		050 ⇔ 051	Incorporado 18
		052 ⇔ 053	Incorporado 19
		054 ⇔ 055	Incorporado 20
		056 ⇔ 057	Incorporado 21
		058 ⇔ 059	Incorporado 22
		060 ⇔ 061	Incorporado 23
		062 ⇔ 063	Incorporado 24
		064 ⇔ 065	Incorporado 25
		066 ⇔ 067	Incorporado 26
		068 ⇔ 069	Incorporado 27
		070 ⇔ 071	Incorporado 28
		072 ⇔ 073	Incorporado 29
		074 ⇔ 075	Incorporado 30
		076 ⇔ 077	Incorporado 31
		078 ⇔ 079	Incorporado 32
		080 ⇔ 081	Incorporado 33
		082 ⇔ 083	Incorporado 34
		084 ⇔ 085	Incorporado 35
		086 ⇔ 087	Incorporado 36
		088 ⇔ 089	Incorporado 37
		090 ⇔ 091	Incorporado 38
		092 ⇔ 093	Incorporado 39
		094 ⇔ 095	Incorporado 40
		096 ⇔ 097	Incorporado 41
		098 ⇔ 099	Incorporado 42
		100 ⇔ 101	Incorporado 43
		102 ⇔ 103	Incorporado 44
		104 ⇔ 105	Incorporado 45
		106 ⇔ 107	Incorporado 46
		108 ⇔ 109	Incorporado 47
		110 ⇔ 111	Incorporado 48
		112 ⇔ 113	Incorporado 49
		114 ⇔ 115	Incorporado 50
		116 ⇔ 117	Incorporado 51
		118 ⇔ 119	Incorporado 52
		120 ⇔ 121	Incorporado 53
		122 ⇔ 123	Incorporado 54
		124 ⇔ 125	Incorporado 55
		126 ⇔ 127	Incorporado 56
		128 ⇔ 135	Incorporado 57
		136 ⇔ 137	Incorporado 58
		138 ⇔ 139	Incorporado 59
		140 ⇔ 141	Incorporado 60
		142 ⇔ 143	Incorporado 61
		144 ⇔ 145	Incorporado 62
		146 ⇔ 147	Incorporado 63
148 ⇔ 149	Incorporado 64
150 ⇔ 151	Incorporado 65

71

Canal	Función	Valor	Porcentaje/Configuración
12 LED	Incorporado	152 ⇔ 153	Incorporado 66
		154 ⇔ 155	Incorporado 67
		156 ⇔ 157	Incorporado 68
		158 ⇔ 159	Incorporado 69
		160 ⇔ 161	Incorporado 70
		162 ⇔ 163	Incorporado 71
		164 ⇔ 165	Incorporado 72
		166 ⇔ 167	Incorporado 73
		168 ⇔ 169	Incorporado 74
		170 ⇔ 171	Incorporado 75
		172 ⇔ 173	Incorporado 76
		174 ⇔ 175	Incorporado 77
		176 ⇔ 177	Incorporado 78
		178 ⇔ 179	Incorporado 79
		180 ⇔ 181	Incorporado 80
		182 ⇔ 183	Incorporado 81
		184 ⇔ 185	Incorporado 82
		186 ⇔ 187	Incorporado 83
		188 ⇔ 189	Incorporado 84
		190 ⇔ 191	Incorporado 85
		192 ⇔ 193	Incorporado 86
		194 ⇔ 195	Incorporado 87
		196 ⇔ 197	Incorporado 88
		198 ⇔ 199	Incorporado 89
		200 ⇔ 201	Incorporado 90
		202 ⇔ 203	Incorporado 91
		204 ⇔ 205	Incorporado 92
		206 ⇔ 207	Incorporado 93
		208 ⇔ 209	Incorporado 94
		210 ⇔ 211	Incorporado 95
		212 ⇔ 213	Incorporado 96
		214 ⇔ 215	Incorporado 97
		216 ⇔ 217	Incorporado 98
		218 ⇔ 219	Incorporado 99
		220 ⇔ 221	Incorporado 100
		222 ⇔ 223	Incorporado 101
		224 ⇔ 225	Incorporado 102
		226 ⇔ 227	Incorporado 103
		228 ⇔ 229	Incorporado 104
		230 ⇔ 231	Incorporado 105
		232 ⇔ 233	Incorporado 106
		234 ⇔ 235	Incorporado 107
		236 ⇔ 237	Incorporado 108
		238 ⇔ 239	Incorporado 109
		240 ⇔ 241	Incorporado 110
		242 ⇔ 243	Incorporado 111
		244 ⇔ 245	Incorporado 112
		246 ⇔ 247	Incorporado 113
		248 ⇔ 255	Incorporado 114
13	Velocidad LED incorporado	001 ⇔ 127	Giro en sentido horario, rápido a lento
		128	Stop
		129 ⇔ 255	Giro en sentido antihorario, lento a rápido
14	LED incorporado de delay	000 ⇔ 255	Rápido a lento

71

Canal	Función	Valor	Porcentaje/Configuración
15	Fondo Macro de Color	000001 ⇔ 002003 ⇔ 004005 ⇔ 006007 ⇔ 008009 ⇔ 01011012 ⇔ 048049050 ⇔ 086087088 ⇔ 124125126 ⇔ 162163164 ⇔ 200201202 ⇔ 238239240 ⇔ 247248 ⇔ 255	Sin función2700K R:156 V: 118 A: 0 B: 633200K R:156 V: 141 A: 5 B: 894200K R:156 V: 141 A: 14 B: 2555600K R:156 V: 207 A: 54 B: 2558000K R:130 V: 255 A: 96 B: 255Azul R: 0 V: 0 A: 255 B: 0R: 0 V: + A: 255 B: 0Cian R: 0 V: 255 A: 255 B: 0R: 0 V: 255 A: - B: 0Verde R: 0 V: 255 A: 0 B: 0R: + V: 255 A: 0 B: 0Amarillo R: 255 V: 255 A: 0 B: 0R: 255 V: - A: 0 B: 0Rojo R: 255 V: 0 A: 0 B: 0R: 255 V: 0 A: + B: 0Magenta R: 255 V: 0 A: 255 B: 0R: - V: 0 A: 255 B: 0Azul R: 0 V: 0 A: 255 B: 0Desplazamiento de color en sentido horario, rápido a lentoDesplazamiento de color, rápido a lento
16	Fondo Color Atenuador	000 ⇔ 255	0-100%
17	Fondo Rojo 000	⇔ 255	0-100%
18	Fondo Verde	000 ⇔ 255	0-100%
19	Fondo Azul	000 ⇔ 255	0-100%
20	Fondo Blanco	000 ⇔ 255	0-100%
21	Zoom	000 ⇔ 255	0-100%
22	Control	001 ⇔ 009010 ⇔ 014015 ⇔ 019020 ⇔ 024025 ⇔ 029030 ⇔ 034035 ⇔ 039040 ⇔ 044045 ⇔ 049050 ⇔ 054055 ⇔ 059060 ⇔ 064065 ⇔ 069070 ⇔ 074075 ⇔ 079080 ⇔ 084085 ⇔ 089090 ⇔ 094095 ⇔ 099100 ⇔ 104105 ⇔ 109110 ⇔ 114115 ⇔ 119120 ⇔ 124125 ⇔ 129130 ⇔ 134135 ⇔ 139140 ⇔ 144145 ⇔ 255	Sin funciónBlackout durante desplazamiento lateral/inclinación (mantener 5 s)Sin funciónLa mezcla de color RGBWLa mezcla de color CMYSin funciónSin funciónReiniciar inclinación (mantener 5 s)Reiniciar desplazamiento lateral (mantener 5 s)Reinicio del zoom (mantener 5 s)Sin funciónReiniciar todo (mantener 5 s)Sin funciónInvertir movimiento lateral/inclinación (mantener 5 s)Invertir movimiento lateral (mantener 5 s)Invertir movimiento de inclinación (mantener 5 s)Desactivar inversión del movimiento lateral (mantener 5 s)Desactivar inversión del movimiento de inclinación (mantener 5 s)Desactivar inversión del movimiento lateral/inclinación (mantener 5 s)Sin funciónSin funciónVentilador de economía (mantener 5 s)Ventilador al máximo (mantener 5 s)Ventilador automático (mantener 5 s)Curva de atenuador rápida (mantener 5 s)Curva de atenuador suave (mantener 5 s)Sin función

71

Canal	Función	Valor	Porcentaje/Configuración
23 Rojo (Cian) 000		⇔ 255 0-100%
24 Verde (Magenta) 000		⇔ 255 0-100%
25 Azul (Amarillo ) 000		⇔ 255 0-100%
26 Blanco 000		⇔ 255 0-100%
27 Atenuador 1 000		⇔ 255 0-100%
28 Rojo 1 (Cian) 000		⇔ 255 0-100%
29 Verde 1 (Magenta) 000		⇔ 255 0-100%
30 Azul 1 (Amarillo ) 000		⇔ 255 0-100%
31	Blanco 1	000 ⇔ 255 0-100%
32 Atenuador 2 000		⇔ 255 0-100%
33 Rojo 2 (Cian) 000		⇔ 255 0-100%
34 Verde 2 (Magenta) 000		⇔ 255 0-100%
35 Azul 2 (Amarillo ) 000		⇔ 255 0-100%
36	Blanco 2	000 ⇔ 255 0-100%
37 Atenuador 3 000		⇔ 255 0-100%
38 Rojo 3 (Cian) 000		⇔ 255 0-100%
39 Verde 3 (Magenta) 000		⇔ 255 0-100%
40 Azul 3 (Amarillo ) 000		⇔ 255 0-100%
41	Blanco 3	000 ⇔ 255 0-100%
42 Atenuador 4 000		⇔ 255 0-100%
43 Rojo 4 (Cian) 000		⇔ 255 0-100%
44 Verde 4 (Magenta) 000		⇔ 255 0-100%
45 Azul 4 (Amarillo ) 000		⇔ 255 0-100%
46	Blanco 4	000 ⇔ 255 0-100%
47 Atenuador 5 000		⇔ 255 0-100%
48 Rojo 5 (Cian) 000		⇔ 255 0-100%
49 Verde 5 (Magenta) 000		⇔ 255 0-100%
50 Azul 5 (Amarillo ) 000		⇔ 255 0-100%
51	Blanco 5	000 ⇔ 255 0-100%
52 Atenuador 6 000		⇔ 255 0-100%
53 Rojo 6 (Cian) 000		⇔ 255 0-100%
54 Verde 6 (Magenta) 000		⇔ 255 0-100%
55 Azul 6 (Amarillo ) 000		⇔ 255 0-100%
56	Blanco 6	000 ⇔ 255 0-100%
57 Atenuador 7 000		⇔ 255 0-100%
58 Rojo 7 (Cian) 000		⇔ 255 0-100%
59 Verde 7 (Magenta) 000		⇔ 255 0-100%
60 Azul 7 (Amarillo ) 000		⇔ 255 0-100%
61	Blanco 7	000 ⇔ 255 0-100%
62 Atenuador 8 000		⇔ 255 0-100%
63 Rojo 8 (Cian) 000		⇔ 255 0-100%
64 Verde 8 (Magenta) 000		⇔ 255 0-100%
65 Azul 8 (Amarillo ) 000		⇔ 255 0-100%
66	Blanco 8	000 ⇔ 255 0-100%
67 Atenuador 9 000		⇔ 255 0-100%
68 Rojo 9 (Cian) 000		⇔ 255 0-100%
69 Verde 9 (Magenta) 000		⇔ 255 0-100%

71	Canal	Función	Valor	Porcentaje/Configuración
	70	Azul 9 (Amarillo)	000 ⇔ 255	0-100%
	71 Blanco 9 000		⇔ 255 0-100%
62	Canal Función Valor Porcentaje/Configuración
	1	Desplazamiento Lateral	000 ⇔ 255 0-100%
	2	Desplazamiento Lateral Fino	000 ⇔ 255 Nítido control (16-bit)
	3 Inclinación 000		⇔ 255 0-100%
	4 Inclinación Fina 000		⇔ 255 Nítido control (16-bit)
	5	Velocidad Desplazamiento Lateral/Inclinación	000 ⇔ 255 0-100%
	6 Atenuador 000		⇔ 255 0-100%
	7	Atenuador Fino	000 ⇔ 255 Nítido control (16-bit)
	8	Obturador	000 ⇔ 019	Cerrado
			020 ⇔ 024	Abierto
			025 ⇔ 064	Lento a rápido
			065 ⇔ 069	Abierto
			070 ⇔ 084	Encendido rápido/apagado gradual
			085 ⇔ 089	Abierto
			090 ⇔ 104	Apagado gradual/encendido rápido
			105 ⇔ 109	Abierto
			110 ⇔ 124	Aleatorio
			125 ⇔ 129	Abierto
			130 ⇔ 144	Encendido rápido aleatorio/apagado gradual
			145 ⇔ 149	Abierto
			150 ⇔ 164	Encendido lento aleatorio/apagado rápido
			165 ⇔ 169	Abierto
			170 ⇔ 184	Pulso
			185 ⇔ 189	Abierto
			190 ⇔ 204	Pulso aleatorio
			205 ⇔ 209	Abierto
			210 ⇔ 224	Fade on/off
			225 ⇔ 229	Abierto
			230 ⇔ 244	Pulso
			245 ⇔ 255	Abierto
	9	CTC	000	Sin función
			001 ⇔ 255	2800K to 10,000K
	10	Color	000	Sin función
			001 ⇔ 002	2700K	R:156	V: 118	A: 0 B: 63
			003 ⇔ 004	3200K	R:156	V: 141	A: 5 B: 89
			005 ⇔ 006	4200K	R:156	V: 141	A: 14 B: 255
			007 ⇔ 008	5600K	R:156	V: 207	A: 54 B: 255
			009 ⇔ 010	8000K	R:130	V: 255	A: 96 B: 255
			11	Azul	R: 0	V: 0	A: 255 B: 0
			012 ⇔ 048	R: 0	V: +	A: 255	B: 0
			049	Cian	R: 0	V: 255	A: 255 B: 0
			050 ⇔ 086	R: 0	V: 255	A: -	B: 0
			087	Verde	R: 0	V: 255	A: 0 B: 0
			088 ⇔ 124	R: +	V: 255	A: 0	B: 0
			125	Amarillo	R: 255	V: 255	A: 0 B: 0
			126 ⇔ 162	R: 255	V: -	A: 0	B: 0
			163	Rojo	R: 255	V: 0	A: 0 B: 0
			164 ⇔ 200	R: 255	V: 0	A: +	B: 0
			201	Magenta	R: 255	V: 0	A: 255 B: 0
			202 ⇔ 238	R: - V: 0 A: 255 B: 0
			239	Azul	R: 0	V: 0	A: 255 B: 0
			240 ⇔ 247	Desplazamiento de color en sentido horario, rápido a lento
			248 ⇔ 255	Desplazamiento de color, rápido a lento

62

Canal	Función	Valor	Porcentaje/Configuración
11 Gobo		000 ⇔ 003	Sin función
		004 ⇔ 006	Gobo 1
		007 ⇔ 009	Gobo 2
		010 ⇔ 012	Gobo 3
		013 ⇔ 015	Gobo 4
		016 ⇔ 018	Gobo 5
		019 ⇔ 021	Gobo 6
		022 ⇔ 024	Gobo 7
		025 ⇔ 027	Gobo 8
		028 ⇔ 030	Gobo 9
		031 ⇔ 033	Sin Gobo
		034 ⇔ 036	Gobo 10
		037 ⇔ 039	Gobo 11
		040 ⇔ 042	Gobo 12
		043 ⇔ 045	Gobo 13
		046 ⇔ 048	Gobo 14
		049 ⇔ 051	Gobo 15
		052 ⇔ 054	Gobo 16
		055 ⇔ 057	Gobo 17
		058 ⇔ 060	Gobo 18
		061 ⇔ 063	Gobo 19
		064 ⇔ 066	Gobo 20
		067 ⇔ 069	Gobo 21
		070 ⇔ 072	Gobo 22
		073 ⇔ 075	Gobo 23
		076 ⇔ 078	Gobo 24
		079 ⇔ 081	Gobo 25
		082 ⇔ 084	Gobo 26
		085 ⇔ 087	Gobo 27
		088 ⇔ 090	Gobo 28
		091 ⇔ 093	Gobo 29
		094 ⇔ 096	Gobo 30
		097 ⇔ 099	Gobo 31
		100 ⇔ 102	Gobo 32
		103 ⇔ 105	Gobo 33
		106 ⇔ 108	Gobo 34
		109 ⇔ 111	Gobo 35
		112 ⇔ 114	Gobo 36
		115 ⇔ 117	Gobo 37
		118 ⇔ 120	Gobo 38
		121 ⇔ 123	Gobo 39
		124 ⇔ 126	Gobo 40
		127 ⇔ 129	Gobo 41
		130 ⇔ 132	Gobo 42
		133 ⇔ 135	Gobo 43
		136 ⇔ 138	Gobo 44
		139 ⇔ 141	Gobo 45
		142 ⇔ 144	Gobo 46
		145 ⇔ 147	Gobo 47
		148 ⇔ 150	Gobo 48
		151 ⇔ 153	Gobo 49
		154 ⇔ 156	Gobo 50
		157 ⇔ 159	Gobo 51
		160 ⇔ 162	Gobo 52
		163 ⇔ 165	Gobo 53
		166 ⇔ 168	Gobo 54
		169 ⇔ 171	Gobo 55
		172 ⇔ 174	Gobo 56
		175 ⇔ 177	Gobo 57
		178 ⇔ 180	Gobo 58
		181 ⇔ 183	Gobo 59
		184 ⇔ 186	Gobo 60
		187 ⇔ 189	Gobo 61
		190 ⇔ 192	Gobo 62
193 ⇔ 195	Gobo 63

62

Canal	Función	Valor	Porcentaje/Configuración
11 Gobo		196 ⇔ 198	Gobo 64
		199 ⇔ 201	Gobo 65
		202 ⇔ 204	Gobo 66
		205 ⇔ 207	Gobo 67
		208 ⇔ 210	Gobo 68
		211 ⇔ 213	Gobo 69
		214 ⇔ 216	Gobo 70
		217 ⇔ 219	Gobo 71
		220 ⇔ 222	Gobo 72
		223 ⇔ 225	Gobo 73
		226 ⇔ 228	Gobo 74
		229 ⇔ 231	Gobo 75
		232 ⇔ 234	Gobo 76
		235 ⇔ 237	Gobo 77
		238 ⇔ 240	Gobo 78
		241 ⇔ 243	Gobo 79
		244 ⇔ 246	Gobo 80
		247 ⇔ 249	Gobo 81
		250 ⇔ 252	Gobo 82
		253 ⇔ 255	Gobo 83
12 LED incorporado		001 ⇔ 015	Sin función
		016 ⇔ 017	Incorporado 1
		018 ⇔ 019	Incorporado 2
		020 ⇔ 021	Incorporado 3
		022 ⇔ 023	Incorporado 4
		024 ⇔ 025	Incorporado 5
		026 ⇔ 027	Incorporado 6
		028 ⇔ 029	Incorporado 7
		030 ⇔ 031	Incorporado 8
		032 ⇔ 033	Incorporado 9
		034 ⇔ 035	Incorporado 10
		036 ⇔ 037	Incorporado 11
		038 ⇔ 039	Incorporado 12
		040 ⇔ 041	Incorporado 13
		042 ⇔ 043	Incorporado 14
		044 ⇔ 045	Incorporado 15
		046 ⇔ 047	Incorporado 16
		048 ⇔ 049	Incorporado 17
		050 ⇔ 051	Incorporado 18
		052 ⇔ 053	Incorporado 19
		054 ⇔ 055	Incorporado 20
		056 ⇔ 057	Incorporado 21
		058 ⇔ 059	Incorporado 22
		060 ⇔ 061	Incorporado 23
		062 ⇔ 063	Incorporado 24
		064 ⇔ 065	Incorporado 25
		066 ⇔ 067	Incorporado 26
		068 ⇔ 069	Incorporado 27
		070 ⇔ 071	Incorporado 28
		072 ⇔ 073	Incorporado 29
		074 ⇔ 075	Incorporado 30
		076 ⇔ 077	Incorporado 31
		078 ⇔ 079	Incorporado 32
		080 ⇔ 081	Incorporado 33
		082 ⇔ 083	Incorporado 34
		084 ⇔ 085	Incorporado 35
		086 ⇔ 087	Incorporado 36
		088 ⇔ 089	Incorporado 37
		090 ⇔ 091	Incorporado 38
		092 ⇔ 093	Incorporado 39
		094 ⇔ 095	Incorporado 40
		096 ⇔ 097	Incorporado 41
		098 ⇔ 099	Incorporado 42
		100 ⇔ 101	Incorporado 43
		102 ⇔ 103	Incorporado 44

62

Canal Función Valor Porcentaje/Configuración

12 LED Incorporado		104 ⇔ 105	Incorporado 45
		106 ⇔ 107	Incorporado 46
		108 ⇔ 109	Incorporado 47
		110 ⇔ 111	Incorporado 48
		112 ⇔ 113	Incorporado 49
		114 ⇔ 115	Incorporado 50
		116 ⇔ 117	Incorporado 51
		118 ⇔ 119	Incorporado 52
		120 ⇔ 121	Incorporado 53
		122 ⇔ 123	Incorporado 54
		124 ⇔ 125	Incorporado 55
		126 ⇔ 127	Incorporado 56
		128 ⇔ 135	Incorporado 57
		136 ⇔ 137	Incorporado 58
		138 ⇔ 139	Incorporado 59
		140 ⇔ 141	Incorporado 60
		142 ⇔ 143	Incorporado 61
		144 ⇔ 145	Incorporado 62
		146 ⇔ 147	Incorporado 63
		148 ⇔ 149	Incorporado 64
		150 ⇔ 151	Incorporado 65
		152 ⇔ 153	Incorporado 66
		154 ⇔ 155	Incorporado 67
		156 ⇔ 157	Incorporado 68
		158 ⇔ 159	Incorporado 69
		160 ⇔ 161	Incorporado 70
		162 ⇔ 163	Incorporado 71
		164 ⇔ 165	Incorporado 72
		166 ⇔ 167	Incorporado 73
		168 ⇔ 169	Incorporado 74
		170 ⇔ 171	Incorporado 75
		172 ⇔ 173	Incorporado 76
		174 ⇔ 175	Incorporado 77
		176 ⇔ 177	Incorporado 78
		178 ⇔ 179	Incorporado 79
		180 ⇔ 181	Incorporado 80
		182 ⇔ 183	Incorporado 81
		184 ⇔ 185	Incorporado 82
		186 ⇔ 187	Incorporado 83
		188 ⇔ 189	Incorporado 84
		190 ⇔ 191	Incorporado 85
		192 ⇔ 193	Incorporado 86
		194 ⇔ 195	Incorporado 87
		196 ⇔ 197	Incorporado 88
		198 ⇔ 199	Incorporado 89
		200 ⇔ 201	Incorporado 90
		202 ⇔ 203	Incorporado 91
		204 ⇔ 205	Incorporado 92
		206 ⇔ 207	Incorporado 93
		208 ⇔ 209	Incorporado 94
		210 ⇔ 211	Incorporado 95
		212 ⇔ 213	Incorporado 96
		214 ⇔ 215	Incorporado 97
		216 ⇔ 217	Incorporado 98
		218 ⇔ 219	Incorporado 99
		220 ⇔ 221	Incorporado 100
		222 ⇔ 223	Incorporado 101
		224 ⇔ 225	Incorporado 102
		226 ⇔ 227	Incorporado 103
		228 ⇔ 229	Incorporado 104
		230 ⇔ 231	Incorporado 105
		232 ⇔ 233	Incorporado 106
		234 ⇔ 235	Incorporado 107
		236 ⇔ 237	Incorporado 108
238 ⇔ 239	Incorporado 109

62

Canal	Función	Valor	Porcentaje/Configuración
12 LED	Incorporado	240 ⇔ 241242 ⇔ 243244 ⇔ 245246 ⇔ 247248 ⇔ 255	Incorporado 110Incorporado 111Incorporado 112Incorporado 113Incorporado 114
13	Velocidad LED incorporado	001 ⇔ 127128129 ⇔ 255	Giro en sentido horario, rápido a lentoStopGiro en sentido antihorario, lento a rápido
14	LED incorporado de delay	000 ⇔ 255 Rápido a lento
15	Fondo Macro de Color	000001 ⇔ 002003 ⇔ 004005 ⇔ 006007 ⇔ 008009 ⇔ 01011012 ⇔ 048049050 ⇔ 086087088 ⇔ 124125126 ⇔ 162163164 ⇔ 200201202 ⇔ 238239240 ⇔ 247248 ⇔ 255	Sin función2700K R:156 V: 118 A: 0 B: 633200K R:156 V: 141 A: 5 B: 894200K R:156 V: 141 A: 14 B: 2555600K R:156 V: 207 A: 54 B: 2558000K R:130 V: 255 A: 96 B: 255Azul R: 0 V: 0 A: 255 B: 0R: 0 V: + A: 255 B: 0Cian R: 0 V: 255 A: 255 B: 0R: 0 V: 255 A: - B: 0Verde R: 0 V: 255 A: 0 B: 0R: + V: 255 A: 0 B: 0Amarillo R: 255 V: 255 A: 0 B: 0R: 255 V: - A: 0 B: 0Rojo R: 255 V: 0 A: 0 B: 0R: 255 V: 0 A: + B: 0Magenta R: 255 V: 0 A: 255 B: 0R: - V: 0 A: 255 B: 0Azul R: 0 V: 0 A: 255 B: 0Desplazamiento de color en sentido horario, rápido a lentoDesplazamiento de color, rápido a lento
16	Fondo Color Atenuador	000 ⇔ 255 0-100%
17	Fondo Rojo 000	⇔ 255 0-100%
18	Fondo Verde	000 ⇔ 255 0-100%
19	Fondo Azul	000 ⇔ 255 0-100%
20	Fondo Blanco	000 ⇔ 255 0-100%
21	Zoom	000 ⇔ 255 0-100%
22	Control	001 ⇔ 009010 ⇔ 014015 ⇔ 019020 ⇔ 024025 ⇔ 029030 ⇔ 034035 ⇔ 039040 ⇔ 044045 ⇔ 049050 ⇔ 054055 ⇔ 059060 ⇔ 064065 ⇔ 069070 ⇔ 074075 ⇔ 079080 ⇔ 084085 ⇔ 089090 ⇔ 094095 ⇔ 099100 ⇔ 104	Sin funciónBlackout durante desplazamiento lateral/inclinación (mantener 5 s)Sin funciónLa mezcla de color RGBWLa mezcla de color CMYSin funciónSin funciónReiniciar inclinación (mantener 5 s)Reiniciar desplazamiento lateral (mantener 5 s)Reinicio del zoom (mantener 5 s)Sin funciónReiniciar todo (mantener 5 s)Sin funciónInvertir movimiento lateral/inclinación (mantener 5 s)Invertir movimiento lateral (mantener 5 s)Invertir movimiento de inclinación (mantener 5 s)Desactivar inversión del movimiento lateral (mantener 5 s)Desactivar inversión del movimiento de inclinación (mantener 5 s)

62

Canal	Función	Valor	Porcentaje/Configuración
22 Control		105 ⇔ 109	Desactivar inversión del movimiento lateral/inclinación (mantener 5 s)
		110 ⇔ 114	Sin función
		115 ⇔ 119	Sin función
		120 ⇔ 124	Ventilador de economía (mantener 5 s)
		125 ⇔ 129	Ventilador al máximo (mantener 5 s)
		130 ⇔ 134	Ventilador automático (mantener 5 s)
		135 ⇔ 139	Curva de atenuador rápida (mantener 5 s)
		140 ⇔ 144	Curva de atenuador suave (mantener 5 s)
		145 ⇔ 255	Sin función
23 Rojo (Cian) 000		⇔ 255 0-100%
24 Verde (Magenta) 000		⇔ 255 0-100%
25 Azul (Amarillo ) 000		⇔ 255 0-100%
26 Blanco 000		⇔ 255 0-100%
27 Rojo 1 (Cian) 000		⇔ 255 0-100%
28 Verde 1 (Magenta) 000		⇔ 255 0-100%
29	Azul 1 (Amarillo )	000 ⇔ 255 0-100%
30	Blanco 1	000 ⇔ 255 0-100%
31 Rojo 2 (Cian) 000		⇔ 255 0-100%
32 Verde 2 (Magenta) 000		⇔ 255 0-100%
33	Azul 2 (Amarillo )	000 ⇔ 255 0-100%
34	Blanco 2	000 ⇔ 255 0-100%
35 Rojo 3 (Cian) 000		⇔ 255 0-100%
36 Verde 3 (Magenta) 000		⇔ 255 0-100%
37	Azul 3 (Amarillo )	000 ⇔ 255 0-100%
38	Blanco 3	000 ⇔ 255 0-100%
39 Rojo 4 (Cian) 000		⇔ 255 0-100%
40 Verde 4 (Magenta) 000		⇔ 255 0-100%
41	Azul 4 (Amarillo )	000 ⇔ 255 0-100%
42	Blanco 4	000 ⇔ 255 0-100%
43 Rojo 5 (Cian) 000		⇔ 255 0-100%
44 Verde 5 (Magenta) 000		⇔ 255 0-100%
45	Azul 5 (Amarillo )	000 ⇔ 255 0-100%
46	Blanco 5	000 ⇔ 255 0-100%
47 Rojo 6 (Cian) 000		⇔ 255 0-100%
48 Verde 6 (Magenta) 000		⇔ 255 0-100%
49	Azul 6 (Amarillo )	000 ⇔ 255 0-100%
50	Blanco 6	000 ⇔ 255 0-100%
51 Rojo 7 (Cian) 000		⇔ 255 0-100%
52 Verde 7 (Magenta) 000		⇔ 255 0-100%
53	Azul 7 (Amarillo )	000 ⇔ 255 0-100%
54	Blanco 7	000 ⇔ 255 0-100%
55 Rojo 8 (Cian) 000		⇔ 255 0-100%
56 Verde 8 (Magenta) 000		⇔ 255 0-100%
57	Azul 8 (Amarillo )	000 ⇔ 255 0-100%
58	Blanco 8	000 ⇔ 255 0-100%
59 Rojo 9 (Cian) 000		⇔ 255 0-100%
60 Verde 9 (Magenta) 000		⇔ 255 0-100%
61	Azul 9 (Amarillo )	000 ⇔ 255 0-100%
62	Blanco 9	000 ⇔ 255 0-100%

21	Canal	Función	Valor	Porcentaje/Configuración
	1	Desplazamiento Lateral	000 ⇔ 255 0-100%
	2	Desplazamiento Lateral Fino	000 ⇔ 255 Nítido control (16-bit)
	3 Inclinación 000		⇔ 255 0-100%
	4 Inclinación Fina 000		⇔ 255 Nítido control (16-bit)
	5	Velocidad Desplazamiento Lateral/Inclinación	000 ⇔ 255 0-100%
	6 Atenuador 000		⇔ 255 0-100%
	7 Obturador		000 ⇔ 019Cerrado020 ⇔ 024Abierto025 ⇔ 064Lento a rápido065 ⇔ 069Abierto070 ⇔ 084Encendido rápido/apagado gradual085 ⇔ 089Abierto090 ⇔ 104Apagado gradual/encendido rápido105 ⇔ 109Abierto110 ⇔ 124Aleatorio125 ⇔ 129Abierto130 ⇔ 144Encendido rápido aleatorio/apagado gradual145 ⇔ 149Abierto150 ⇔ 164Encendido lento aleatorio/apagado rápido165 ⇔ 169Abierto170 ⇔ 184Pulso185 ⇔ 189Abierto190 ⇔ 204Pulso aleatorio205 ⇔ 209Abierto210 ⇔ 224Fade on/off225 ⇔ 229Abierto230 ⇔ 244Pulso245 ⇔ 255Abierto
	8	CTC	000001 ⇔ 255Sin función2800K to 10,000K
	9	Color	000001 ⇔ 002Sin función2700K R:156 V: 118 A: 0 B: 63003 ⇔ 004 3200K R:156 V: 141 A: 5 B: 89005 ⇔ 006 4200K R:156 V: 141 A: 14 B: 255007 ⇔ 008 5600K R:156 V: 207 A: 54 B: 255009 ⇔ 010 8000K R:130 V: 255 A: 96 B: 25511Azul R: 0 V: 0 A: 255 B: 0012 ⇔ 048 R: 0 V: + A: 255 B: 0049Cian R: 0 V: 255 A: 255 B: 0050 ⇔ 086 R: 0 V: 255 A: - B: 0087Verde R: 0 V: 255 A: 0 B: 0088 ⇔ 124 R: + V: 255 A: 0 B: 0125Amarillo R: 255 V: 255 A: 0 B: 0126 ⇔ 162 R: 255 V: - A: 0 B: 0163Rojo R: 255 V: 0 A: 0 B: 0164 ⇔ 200 R: 255 V: 0 A: + B: 0201Magenta R: 255 V: 0 A: 255 B: 0202 ⇔ 238 R: - V: 0 A: 255 B: 0239Azul R: 0 V: 0 A: 255 B: 0240 ⇔ 247 Desplazamiento de color en sentido horario, rápido a lento248 ⇔ 255 Desplazamiento de color, rápido a lento

21

Canal Función Valor Porcentaje/Configuración

10 Gobo		000 ⇔ 003	Sin función
		004 ⇔ 006	Gobo 1
		007 ⇔ 009	Gobo 2
		010 ⇔ 012	Gobo 3
		013 ⇔ 015	Gobo 4
		016 ⇔ 018	Gobo 5
		019 ⇔ 021	Gobo 6
		022 ⇔ 024	Gobo 7
		025 ⇔ 027	Gobo 8
		028 ⇔ 030	Gobo 9
		031 ⇔ 033	Sin Gobo
		034 ⇔ 036	Gobo 10
		037 ⇔ 039	Gobo 11
		040 ⇔ 042	Gobo 12
		043 ⇔ 045	Gobo 13
		046 ⇔ 048	Gobo 14
		049 ⇔ 051	Gobo 15
		052 ⇔ 054	Gobo 16
		055 ⇔ 057	Gobo 17
		058 ⇔ 060	Gobo 18
		061 ⇔ 063	Gobo 19
		064 ⇔ 066	Gobo 20
		067 ⇔ 069	Gobo 21
		070 ⇔ 072	Gobo 22
		073 ⇔ 075	Gobo 23
		076 ⇔ 078	Gobo 24
		079 ⇔ 081	Gobo 25
		082 ⇔ 084	Gobo 26
		085 ⇔ 087	Gobo 27
		088 ⇔ 090	Gobo 28
		091 ⇔ 093	Gobo 29
		094 ⇔ 096	Gobo 30
		097 ⇔ 099	Gobo 31
		100 ⇔ 102	Gobo 32
		103 ⇔ 105	Gobo 33
		106 ⇔ 108	Gobo 34
		109 ⇔ 111	Gobo 35
		112 ⇔ 114	Gobo 36
		115 ⇔ 117	Gobo 37
		118 ⇔ 120	Gobo 38
		121 ⇔ 123	Gobo 39
		124 ⇔ 126	Gobo 40
		127 ⇔ 129	Gobo 41
		130 ⇔ 132	Gobo 42
		133 ⇔ 135	Gobo 43
		136 ⇔ 138	Gobo 44
		139 ⇔ 141	Gobo 45
		142 ⇔ 144	Gobo 46
		145 ⇔ 147	Gobo 47
		148 ⇔ 150	Gobo 48
		151 ⇔ 153	Gobo 49
		154 ⇔ 156	Gobo 50
		157 ⇔ 159	Gobo 51
		160 ⇔ 162	Gobo 52
		163 ⇔ 165	Gobo 53
		166 ⇔ 168	Gobo 54
		169 ⇔ 171	Gobo 55
		172 ⇔ 174	Gobo 56
		175 ⇔ 177	Gobo 57
		178 ⇔ 180	Gobo 58
		181 ⇔ 183	Gobo 59
		184 ⇔ 186	Gobo 60
		187 ⇔ 189	Gobo 61
		190 ⇔ 192	Gobo 62
193 ⇔ 195	Gobo 63

21

Canal Función Valor Porcentaje/Configuración
10 Gobo		196 ⇔ 198	Gobo 64
		199 ⇔ 201	Gobo 65
		202 ⇔ 204	Gobo 66
		205 ⇔ 207	Gobo 67
		208 ⇔ 210	Gobo 68
		211 ⇔ 213	Gobo 69
		214 ⇔ 216	Gobo 70
		217 ⇔ 219	Gobo 71
		220 ⇔ 222	Gobo 72
		223 ⇔ 225	Gobo 73
		226 ⇔ 228	Gobo 74
		229 ⇔ 231	Gobo 75
		232 ⇔ 234	Gobo 76
		235 ⇔ 237	Gobo 77
		238 ⇔ 240	Gobo 78
		241 ⇔ 243	Gobo 79
		244 ⇔ 246	Gobo 80
		247 ⇔ 249	Gobo 81
		250 ⇔ 252	Gobo 82
		253 ⇔ 255	Gobo 83
11 LED incorporado		001 ⇔ 015	Sin función
		016 ⇔ 017	Incorporado 1
		018 ⇔ 019	Incorporado 2
		020 ⇔ 021	Incorporado 3
		022 ⇔ 023	Incorporado 4
		024 ⇔ 025	Incorporado 5
		026 ⇔ 027	Incorporado 6
		028 ⇔ 029	Incorporado 7
		030 ⇔ 031	Incorporado 8
		032 ⇔ 033	Incorporado 9
		034 ⇔ 035	Incorporado 10
		036 ⇔ 037	Incorporado 11
		038 ⇔ 039	Incorporado 12
		040 ⇔ 041	Incorporado 13
		042 ⇔ 043	Incorporado 14
		044 ⇔ 045	Incorporado 15
		046 ⇔ 047	Incorporado 16
		048 ⇔ 049	Incorporado 17
		050 ⇔ 051	Incorporado 18
		052 ⇔ 053	Incorporado 19
		054 ⇔ 055	Incorporado 20
		056 ⇔ 057	Incorporado 21
		058 ⇔ 059	Incorporado 22
		060 ⇔ 061	Incorporado 23
		062 ⇔ 063	Incorporado 24
		064 ⇔ 065	Incorporado 25
		066 ⇔ 067	Incorporado 26
		068 ⇔ 069	Incorporado 27
		070 ⇔ 071	Incorporado 28
		072 ⇔ 073	Incorporado 29
		074 ⇔ 075	Incorporado 30
		076 ⇔ 077	Incorporado 31
		078 ⇔ 079	Incorporado 32
		080 ⇔ 081	Incorporado 33
		082 ⇔ 083	Incorporado 34
		084 ⇔ 085	Incorporado 35
		086 ⇔ 087	Incorporado 36
		088 ⇔ 089	Incorporado 37
		090 ⇔ 091	Incorporado 38
		092 ⇔ 093	Incorporado 39
		094 ⇔ 095	Incorporado 40
		096 ⇔ 097	Incorporado 41
		098 ⇔ 099	Incorporado 42
		100 ⇔ 101	Incorporado 43
		102 ⇔ 103	Incorporado 44

21

Canal Función Valor Porcentaje/Configuración

11 LED Incorporado		104 ⇌ 105	Incorporado 45
		106 ⇌ 107	Incorporado 46
		108 ⇌ 109	Incorporado 47
		110 ⇌ 111	Incorporado 48
		112 ⇌ 113	Incorporado 49
		114 ⇌ 115	Incorporado 50
		116 ⇌ 117	Incorporado 51
		118 ⇌ 119	Incorporado 52
		120 ⇌ 121	Incorporado 53
		122 ⇌ 123	Incorporado 54
		124 ⇌ 125	Incorporado 55
		126 ⇌ 127	Incorporado 56
		128 ⇌ 135	Incorporado 57
		136 ⇌ 137	Incorporado 58
		138 ⇌ 139	Incorporado 59
		140 ⇌ 141	Incorporado 60
		142 ⇌ 143	Incorporado 61
		144 ⇌ 145	Incorporado 62
		146 ⇌ 147	Incorporado 63
		148 ⇌ 149	Incorporado 64
		150 ⇌ 151	Incorporado 65
		152 ⇌ 153	Incorporado 66
		154 ⇌ 155	Incorporado 67
		156 ⇌ 157	Incorporado 68
		158 ⇌ 159	Incorporado 69
		160 ⇌ 161	Incorporado 70
		162 ⇌ 163	Incorporado 71
		164 ⇌ 165	Incorporado 72
		166 ⇌ 167	Incorporado 73
		168 ⇌ 169	Incorporado 74
		170 ⇌ 171	Incorporado 75
		172 ⇌ 173	Incorporado 76
		174 ⇌ 175	Incorporado 77
		176 ⇌ 177	Incorporado 78
		178 ⇌ 179	Incorporado 79
		180 ⇌ 181	Incorporado 80
		182 ⇌ 183	Incorporado 81
		184 ⇌ 185	Incorporado 82
		186 ⇌ 187	Incorporado 83
		188 ⇌ 189	Incorporado 84
		190 ⇌ 191	Incorporado 85
		192 ⇌ 193	Incorporado 86
		194 ⇌ 195	Incorporado 87
		196 ⇌ 197	Incorporado 88
		198 ⇌ 199	Incorporado 89
		200 ⇌ 201	Incorporado 90
		202 ⇌ 203	Incorporado 91
		204 ⇌ 205	Incorporado 92
		206 ⇌ 207	Incorporado 93
		208 ⇌ 209	Incorporado 94
		210 ⇌ 211	Incorporado 95
		212 ⇌ 213	Incorporado 96
		214 ⇌ 215	Incorporado 97
		216 ⇌ 217	Incorporado 98
		218 ⇌ 219	Incorporado 99
		220 ⇌ 221	Incorporado 100
		222 ⇌ 223	Incorporado 101
		224 ⇌ 225	Incorporado 102
		226 ⇌ 227	Incorporado 103
		228 ⇌ 229	Incorporado 104
		230 ⇌ 231	Incorporado 105
		232 ⇌ 233	Incorporado 106
		234 ⇌ 235	Incorporado 107
		236 ⇌ 237	Incorporado 108
238 ⇌ 239	Incorporado 109
240 ⇌ 241	Incorporado 110

21

Canal	Función	Valor	Porcentaje/Configuración
11 LED	Incorporado	242 ⇔ 243244 ⇔ 245246 ⇔ 247248 ⇔ 255	Incorporado 111Incorporado 112Incorporado 113Incorporado 114
12	Velocidad LED incorporado	001 ⇔ 127128129 ⇔ 255	Giro en sentido horario, rápido a lentoStopGiro en sentido antihorario, lento a rápido
13	LED incorporado de delay	000 ⇔ 255	Rápido a lento
14	Fondo Macro de Color	000001 ⇔ 002003 ⇔ 004005 ⇔ 006007 ⇔ 008009 ⇔ 01011012 ⇔ 048049050 ⇔ 086087088 ⇔ 124125126 ⇔ 162163164 ⇔ 200201202 ⇔ 238239240 ⇔ 247248 ⇔ 255	Sin función2700K R:156 V: 118 A: 0 B: 633200K R:156 V: 141 A: 5 B: 894200K R:156 V: 141 A: 14 B: 2555600K R:156 V: 207 A: 54 B: 2558000K R:130 V: 255 A: 96 B: 255Azul R: 0 V: 0 A: 255 B: 0R: 0 V: + A: 255 B: 0Cian R: 0 V: 255 A: 255 B: 0R: 0 V: 255 A: - B: 0Verde R: 0 V: 255 A: 0 B: 0R: + V: 255 A: 0 B: 0Amarillo R: 255 V: 255 A: 0 B: 0R: 255 V: - A: 0 B: 0Rojo R: 255 V: 0 A: 0 B: 0R: 255 V: 0 A: + B: 0Magenta R: 255 V: 0 A: 255 B: 0R: - V: 0 A: 255 B: 0Azul R: 0 V: 0 A: 255 B: 0Desplazamiento de color en sentido horario, rápido a lentoDesplazamiento de color, rápido a lento
15	Fondo Color Atenuador	000 ⇔ 255 0	-100%
16	Zoom	000 ⇔ 255 0	-100%

21	Canal	Función	Valor	Porcentaje/Configuración
	17 Control		001 ⇔ 009	Sin función
			010 ⇔ 014	Blackout durante desplazamiento lateral/inclinación (mantener 5 s)
			015 ⇔ 019	Sin función
			020 ⇔ 024	La mezcla de color RGBW
			025 ⇔ 029	La mezcla de color CMY
			030 ⇔ 034	Sin función
			035 ⇔ 039	Sin función
			040 ⇔ 044	Sin función
			045 ⇔ 049	Sin función
			050 ⇔ 054	Reiniciar inclinación (mantener 5 s)
			055 ⇔ 059	Reiniciar desplazamiento lateral (mantener 5 s)
			060 ⇔ 064	Reinicio del zoom (mantener 5 s)
			065 ⇔ 069	Sin función
			070 ⇔ 074	Reiniciar todo (mantener 5 s)
			075 ⇔ 079	Sin función
			080 ⇔ 084	Invertir movimiento lateral/inclinación (mantener 5 s)
			085 ⇔ 089	Invertir movimiento lateral (mantener 5 s)
			090 ⇔ 094	Invertir movimiento de inclinación (mantener 5 s)
			095 ⇔ 099	Desactivar inversión del movimiento lateral (mantener 5 s)
			100 ⇔ 104	Desactivar inversión del movimiento (mantener 5 s)
			105 ⇔ 109	Desactivar inversión del movimiento lateral/inclinación (mantener 5 s)
			110 ⇔ 114	Sin función
			115 ⇔ 119	Sin función
			120 ⇔ 124	Ventilador de economía (mantener 5 s)
			125 ⇔ 129	Ventilador al máximo (mantener 5 s)
			130 ⇔ 134	Ventilador automático (mantener 5 s)
			135 ⇔ 139	Curva de atenuador rápida (mantener 5 s)
			140 ⇔ 144	Curva de atenuador suave (mantener 5 s)
			145 ⇔ 255	Sin función
	18 Rojo (Cian) 000		⇔ 255 0-100%
	19 Verde (Magenta) 000		⇔ 255 0-100%
	20 Azul (Amarillo) 000		⇔ 255 0-100%
	21 Blanco 000		⇔ 255 0-100%

Address: Av. de las Partidas 34 - 3B, Zona Industrial Lerma

Email: [e-mail]

Lerma, Mexico C.P. 52000

Website

Voice: [phone]

www.chauvet.com.mx
