GEBRUIKSAANWIJZING Rogue R3 Wash Chauvet

Over deze handleiding

De Rogue R3 Wash Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Veiligheids instructies

• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
• Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
• Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
  • GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
• Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden. (IP20)
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
• Sluit dit product NIET aan op een dimmer of een regelweerstand.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Gebruik UITSLUITEND de ophang-/montagebeugel om dit product te dragen. Draag het product niet aan de bewegende kop.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar Contact Us oor contactinformatie.

Wat is inbegrepen

• Rogue R3 Wash
• Neutrik® powerCON® stroomsnoer
• Omegabeugel met bevestigingsapparatuur
• Garantiekaart
  • Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel	Groen/geel	Groen

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Power Linking

U kunt tot 4 Rogue R3 Wash -producten koppelen bij 120 V, 8 producten bij 208 V of 9 producten bij 230 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden.

De zekering vervangen

1. Ontkoppel dit product van de stroom.
2. Gebruik een platkopschroevendraaier en schroef de kap van de zekeringshouder los van de behuizing.
3. Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

DMX-koppeling

De Rogue R3 Wash kan met een DMX-controller werken met een normale DMX seriële verbinding. Op www.chauvetprofessional.com. is een DMX basishandleiding verkrijgbaar.

DMX-aansluiting

De Rogue R3 Wash gebruikt een normale DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 21, 62, 71, en 107. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De Rogue R3 Wash ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Montage

Lees alvorens dit product te monteren alle Veiligheids instructies. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps/Montagediagram van het product

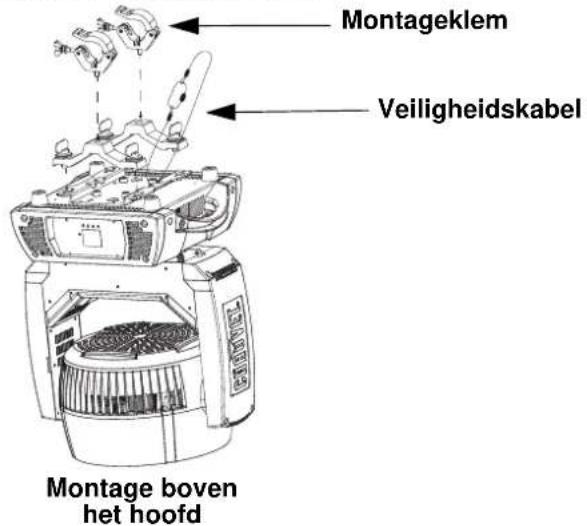

Montageklem Veiligheidskabel Montage boven het hoofd

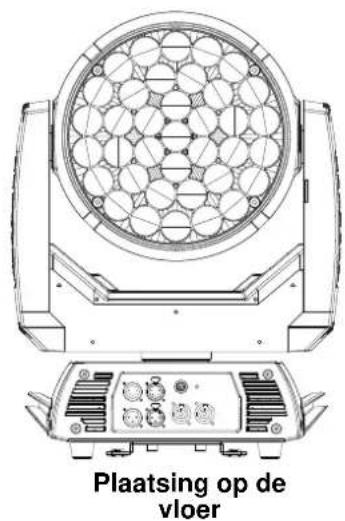

Plaatsing op de vloer

Beschrijving bedienings paneel

Toets Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

Menumap

Hoofdniveau Programmeerniveaus Beschrijving
Address 001-512 Stelt het DMX-startadres in
Running Mode	DMX	21		Selecteert de DMX-modus
		65
		71
		107
	Auto Test			Voert de testprocedure van het product uit
	Manual Test	Pan	000-255	Maakt handmatige bediening mogelijk van alle instellingen van het bedieningspaneel
		Tilt
		P/T Speed
		Red
		Green
		Blue
		White
		CTC
		Color
		Pattern
		LED Macro
		LED Ma. Speed
		LED Ma. Fade
		Background
		Background Dim.
		Dimmer
		Shutter
		Zoom
Setup	Pan Reverse	OFF Omgekeerde zwenkbediening
		ON Normale zwenkbediening
	Tilt Reverse	OFF Omgekeerde kantelbediening
		ON Normale kantelbediening
	Zoom Reverse	OFF Omgekeerde zoombediening
		ON Normale zoombediening
	Pan Angle	540 Selecteert het 540° zwenkhoekbereik
		360 Selecteert het 360° zwenkhoekbereik
		180		Selecteert het 180° zwenkhoekbereik
	Tilt Angle	230		Selecteert het 230° kantelhoekbereik
		180 Selecteert het 180° kantelhoekbereik
		90 Selecteert het 90° kantelhoekbereik
	XY Mode	Fast		Stelt pan / tilt snelheid
		Slow
	Fans	Auto		Selecteert de bedieningsmodus van de ventilator.
		ECO
		Full
	Display	OFF Bepaalt hoe lang de achtergrondverlichting van het display aan blijft nadat de laatste opdrachtknop is ingedrukt
		ON
	Screen Rev	OFF		Normale weergave van het bedieningsscherm
		ON		Roteert de weergave van het bedieningsscherm met 180°
	C Mixing Mode	RGBW Additief kleurenmengen (0–100%)
		CMY Subtractief kleurenmengen (100%–0)

Hoofdniveau Programmeerniveaus Beschrijving
Setup	Dimmer Curve	Linear Lineaire dimmer
		Square Dimmer met vierkante curve
		I Squa			Dimmer met omgekeerde vierkante curve
		Scurve Dimmer met S-curve
	Dimmer Speed	Smooth			Langzame (Smooth) of snelle (Fast) dimmercurves
		Fast
	Color calibration	ON			Max. opbrengst wanneer RGBW DMX-kanalen bij maximaal vermogen zijn
		OFF			Fabrieksgekalibreerde kleurtemperatuur wanneer RGBW DMX-kanalen bij maximaal vermogen zijn
		Custom	RED	100-255	Handmatige kalibratie van kleurtemperatuur wanneer RGBW DMX-kanalen bij maximaal vermogen zijn
			GREEN
			BLUE
	Reset Function	Pan/Tilt		Yes	Reset de zwenk-/kantelfuncties naar de startpositie
				No
		Zoom		Yes	Reset alle zoomfuncties naar de startpositie
				No
		All		Yes	Reset alle functies naar de startpositie
				No
	Factory Set		Yes		Zet het product terug naar de oorspronkelijke fabrieksinstellingen
			No
Sys Info	Ver Toont de softwareversie
	Running Mode Toont de huidige bedrijfsmodus
	DMX Address Toont het huidige DMX-adres
	Temperature				Toont de producttemperatuur in graden Celsius
	Fixture Time				Toont de totale bedrijfstijd van het product
	UID Geeft de huidige UID #

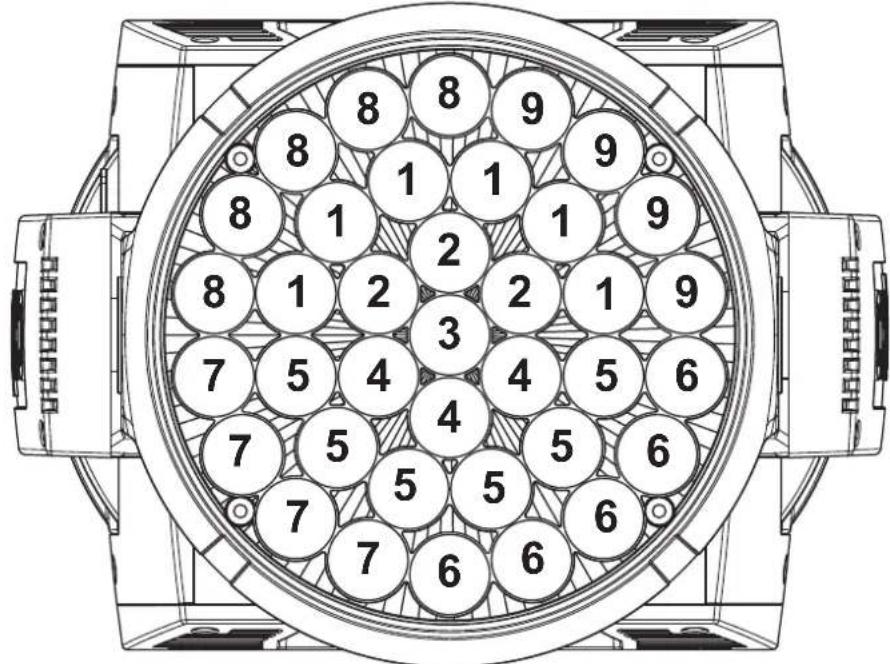

Rogue R3 Wash-zoneselectie voor DMX-regeling

8 8 9 8 1 1 9 8 1 2 1 9 8 1 2 2 1 9 7 5 4 3 4 5 6 7 5 4 5 6 7 5 5 5 6 7 6 6

DMX-waarden

107	Kanaal	Functie	Waarde	Percentage/instelling
	1	Z w	255 0-100% n k e n
	2 Fijn	zwenken 000	255 Fijne regeling (16-bit)
	3	K a	255 0-100% t e l e
	4 Fijn	kantelen 000	255 Fijne regeling (16-bit)
	5	Zwenk-/kantelsnelheid	000 255 0-100%
	6 Dimmer	000	255 0-100%
	7 Fijne dimmer	000	255 Fijne regeling (16-bit)
	8	Sluiter	000 019Gesloten020 024Open025 064Snel tot langzaam065 069Open070 084Snel aan/afloop uit085 089Open090 104Afloop uit/snel aan105 109Open110 124Willekeurig125 129Open130 144Willekeurig snel/afloop uit145 149Open150 164Willekeurig langzaam aan/snel uit165 169Open170 184Puls185 189Open190 204Willekeurige puls205 209Open210 224Fade aan/uit225 229Open230 244Puls245 255Open
	9	CTC	000001 255	Geen functie2800 to 10000K
	10	Kleur	000001 002003 004005 006007 008009 01011012 048049050 086087088 124125126 162163164 200201202 238239240 247248 255	Geen functie2700K R:156 G: 118 B: 0 W: 633200K R:156 G: 141 B: 5 W: 894200K R:156 G: 141 B: 14 W: 2555600K R:156 G: 207 B: 54 W: 2558000K R:130 G: 255 B: 96 W: 255Azul R: 0 G: 0 B: 255 W: 0R: 0 G: + B: 255 W: 0Cian R: 0 G: 255 B: 255 W: 0R: 0 G: 255 B: - W: 0Verde R: 0 G: 255 B: 0 W: 0R: + G: 255 B: 0 W: 0Amarillo R: 255 G: 255 B: 0 W: 0R: 255 G: - B: 0 W: 0Rojo R: 255 G: 0 B: 0 W: 0R: 255 G: 0 B: + W: 0Magenta R: 255 G: 0 B: 255 W: 0R: - G: 0 B: 255 W: 0Azul R: 0 G: 0 B: 255 W: 0Kleur veranderen, snel naar langzaamKleur jump, snel naar langzaam
	11	Gobo	000 003004 006007 009010 012013 015016 018019 021022 024	Geen functieGobo 1Gobo 2Gobo 3Gobo 4Gobo 5Gobo 6Gobo 7

107	Kanaal	Functie	Waarde	Percentage/instelling
			025 ⇌ 027	Gobo 8
			028 ⇌ 030	Gobo 9
			031 ⇌ 033	Geen Gobo
			034 ⇌ 036	Gobo 10
			037 ⇌ 039	Gobo 11
			040 ⇌ 042	Gobo 12
			043 ⇌ 045	Gobo 13
			046 ⇌ 048	Gobo 14
			049 ⇌ 051	Gobo 15
			052 ⇌ 054	Gobo 16
			055 ⇌ 057	Gobo 17
			058 ⇌ 060	Gobo 18
			061 ⇌ 063	Gobo 19
			064 ⇌ 066	Gobo 20
			067 ⇌ 069	Gobo 21
			070 ⇌ 072	Gobo 22
			073 ⇌ 075	Gobo 23
			076 ⇌ 078	Gobo 24
			079 ⇌ 081	Gobo 25
			082 ⇌ 084	Gobo 26
			085 ⇌ 087	Gobo 27
			088 ⇌ 090	Gobo 28
			091 ⇌ 093	Gobo 29
			094 ⇌ 096	Gobo 30
			097 ⇌ 099	Gobo 31
			100 ⇌ 102	Gobo 32
			103 ⇌ 105	Gobo 33
			106 ⇌ 108	Gobo 34
			109 ⇌ 111	Gobo 35
			112 ⇌ 114	Gobo 36
			115 ⇌ 117	Gobo 37
			118 ⇌ 120	Gobo 38
			121 ⇌ 123	Gobo 39
			124 ⇌ 126	Gobo 40
			127 ⇌ 129	Gobo 41
			130 ⇌ 132	Gobo 42
			133 ⇌ 135	Gobo 43
			136 ⇌ 138	Gobo 44
			139 ⇌ 141	Gobo 45
			142 ⇌ 144	Gobo 46
			145 ⇌ 147	Gobo 47
			148 ⇌ 150	Gobo 48
			151 ⇌ 153	Gobo 49
			154 ⇌ 156	Gobo 50
			157 ⇌ 159	Gobo 51
			160 ⇌ 162	Gobo 52
			163 ⇌ 165	Gobo 53
			166 ⇌ 168	Gobo 54
			169 ⇌ 171	Gobo 55
			172 ⇌ 174	Gobo 56
			175 ⇌ 177	Gobo 57
			178 ⇌ 180	Gobo 58
			181 ⇌ 183	Gobo 59
			184 ⇌ 186	Gobo 60
			187 ⇌ 189	Gobo 61
			190 ⇌ 192	Gobo 62
			193 ⇌ 195	Gobo 63
			196 ⇌ 198	Gobo 64
			199 ⇌ 201	Gobo 65
			202 ⇌ 204	Gobo 66
			205 ⇌ 207	Gobo 67
			208 ⇌ 210	Gobo 68
			211 ⇌ 213	Gobo 69
			214 ⇌ 216	Gobo 70
	11 Gobo		217 ⇌ 219	Gobo 71
			220 ⇌ 222	Gobo 72
			223 ⇌ 225	Gobo 73
			226 ⇌ 228	Gobo 74
			229 ⇌ 231	Gobo 75
			232 ⇌ 234	Gobo 76
			235 ⇌ 237	Gobo 77
			238 ⇌ 240	Gobo 78
			241 ⇌ 243	Gobo 79
			244 ⇌ 246	Gobo 80
			247 ⇌ 249	Gobo 81
			250 ⇌ 252	Gobo 82
			253 ⇌ 255	Gobo 83
	12 LED Ingebouwde		001 ⇌ 015	Geen functie
			016 ⇌ 017	Ingebouwde 1
			018 ⇌ 019	Ingebouwde 2
			020 ⇌ 021	Ingebouwde 3
			022 ⇌ 023	Ingebouwde 4
			024 ⇌ 025	Ingebouwde 5
			026 ⇌ 027	Ingebouwde 6
			028 ⇌ 029	Ingebouwde 7
			030 ⇌ 031	Ingebouwde 8
			032 ⇌ 033	Ingebouwde 9
			034 ⇌ 035	Ingebouwde 10
			036 ⇌ 037	Ingebouwde 11
			038 ⇌ 039	Ingebouwde 12
			040 ⇌ 041	Ingebouwde 13
			042 ⇌ 043	Ingebouwde 14
			044 ⇌ 045	Ingebouwde 15
			046 ⇌ 047	Ingebouwde 16
			048 ⇌ 049	Ingebouwde 17
			050 ⇌ 051	Ingebouwde 18
			052 ⇌ 053	Ingebouwde 19
			054 ⇌ 055	Ingebouwde 20
			056 ⇌ 057	Ingebouwde 21
			058 ⇌ 059	Ingebouwde 22
			060 ⇌ 061	Ingebouwde 23
			062 ⇌ 063	Ingebouwde 24
			064 ⇌ 065	Ingebouwde 25
			066 ⇌ 067	Ingebouwde 26
			068 ⇌ 069	Ingebouwde 27
			070 ⇌ 071	Ingebouwde 28
			072 ⇌ 073	Ingebouwde 29
			074 ⇌ 075	Ingebouwde 30
			076 ⇌ 077	Ingebouwde 31
			078 ⇌ 079	Ingebouwde 32
			080 ⇌ 081	Ingebouwde 33
			082 ⇌ 083	Ingebouwde 34
			084 ⇌ 085	Ingebouwde 35
			086 ⇌ 087	Ingebouwde 36
			088 ⇌ 089	Ingebouwde 37
			090 ⇌ 091	Ingebouwde 38
			092 ⇌ 093	Ingebouwde 39
			094 ⇌ 095	Ingebouwde 40
			096 ⇌ 097	Ingebouwde 41
			098 ⇌ 099	Ingebouwde 42
			100 ⇌ 101	Ingebouwde 43
			102 ⇌ 103	Ingebouwde 44
			104 ⇌ 105	Ingebouwde 45
			106 ⇌ 107	Ingebouwde 46
			108 ⇌ 109	Ingebouwde 47
			110 ⇌ 111	Ingebouwde 48
			112 ⇌ 113	Ingebouwde 49
			114 ⇌ 115	Ingebouwde 50
			116 ⇌ 117	Ingebouwde 51
			118 ⇌ 119	Ingebouwde 52
			120 ⇌ 121	Ingebouwde 53
			122 ⇌ 123	Ingebouwde 54
			124 ⇌ 125	Ingebouwde 55
			126 ⇌ 127	Ingebouwde 56
			128 ⇌ 135	Ingebouwde 57
			136 ⇌ 137	Ingebouwde 58
			138 ⇌ 139	Ingebouwde 59
			140 ⇌ 141	Ingebouwde 60
			142 ⇌ 143	Ingebouwde 61
			144 ⇌ 145	Ingebouwde 62
			146 ⇌ 147	Ingebouwde 63
			148 ⇌ 149	Ingebouwde 64
			150 ⇌ 151	Ingebouwde 65
			152 ⇌ 153	Ingebouwde 66
			154 ⇌ 155	Ingebouwde 67
			156 ⇌ 157	Ingebouwde 68
			158 ⇌ 159	Ingebouwde 69
			160 ⇌ 161	Ingebouwde 70
			162 ⇌ 163	Ingebouwde 71
			164 ⇌ 165	Ingebouwde 72
			166 ⇌ 167	Ingebouwde 73
			168 ⇌ 169	Ingebouwde 74
			170 ⇌ 171	Ingebouwde 75
			172 ⇌ 173	Ingebouwde 76
			174 ⇌ 175	Ingebouwde 77
			176 ⇌ 177	Ingebouwde 78
			178 ⇌ 179	Ingebouwde 79
			180 ⇌ 181	Ingebouwde 80
			182 ⇌ 183	Ingebouwde 81
			184 ⇌ 185	Ingebouwde 82
			186 ⇌ 187	Ingebouwde 83
			188 ⇌ 189	Ingebouwde 84
			190 ⇌ 191	Ingebouwde 85
			192 ⇌ 193	Ingebouwde 86
			194 ⇌ 195	Ingebouwde 87
			196 ⇌ 197	Ingebouwde 88
			198 ⇌ 199	Ingebouwde 89
			200 ⇌ 201	Ingebouwde 90
			202 ⇌ 203	Ingebouwde 91
			204 ⇌ 205	Ingebouwde 92
			206 ⇌ 207	Ingebouwde 93
			208 ⇌ 209	Ingebouwde 94
			210 ⇌ 211	Ingebouwde 95
			212 ⇌ 213	Ingebouwde 96
			214 ⇌ 215	Ingebouwde 97
			216 ⇌ 217	Ingebouwde 98
			218 ⇌ 219	Ingebouwde 99
			220 ⇌ 221	Ingebouwde 100
			222 ⇌ 223	Ingebouwde 101
			224 ⇌ 225	Ingebouwde 102
			226 ⇌ 227	Ingebouwde 103
			228 ⇌ 229	Ingebouwde 104
			230 ⇌ 231	Ingebouwde 105
			232 ⇌ 233	Ingebouwde 106
			234 ⇌ 235	Ingebouwde 107
			236 ⇌ 237	Ingebouwde 108
			238 ⇌ 239	Ingebouwde 109
			240 ⇌ 241	Ingebouwde 110
			242 ⇌ 243	Ingebouwde 111
			244 ⇌ 245	Ingebouwde 112
			246 ⇌ 247	Ingebouwde 113
			248 ⇌ 255	Ingebouwde 114
	13	LED Ingebouwde snelheid	001 ⇌ 127	Roteren met de klok mee, langzaam tot snel Stop
			128	Tegen de klok in roteren, snel tot langzaam
			129 ⇌ 255

107

Kanaal	Functie	Waarde	Percentage/instelling
14	LED Ingebouwde vertraging	000 ⇔ 255 Langzaam tot snel
15	Achtergrondkleur macro	000001 ⇔ 002003 ⇔ 004005 ⇔ 006007 ⇔ 008009 ⇔ 01011012 ⇔ 048049050 ⇔ 086087088 ⇔ 124125126 ⇔ 162163164 ⇔ 200201202 ⇔ 238239240 ⇔ 247248 ⇔ 255	Geen functie2700K R:156 G: 118 B: 0 W: 633200K R:156 G: 141 B: 5 W: 894200K R:156 G: 141 B: 14 W: 2555600K R:156 G: 207 B: 54 W: 2558000K R:130 G: 255 B: 96 W: 255Azul R: 0 G: 0 B: 255 W: 0R: 0 G: + B: 255 W: 0Cian R: 0 G: 255 B: 255 W: 0R: 0 G: 255 B: - W: 0Verde R: 0 G: 255 B: 0 W: 0R: + G: 255 B: 0 W: 0Amarillo R: 255 G: 255 B: 0 W: 0R: 255 G: - B: 0 W: 0Rojo R: 255 G: 0 B: 0 W: 0R: 255 G: 0 B: + W: 0Magenta R: 255 G: 0 B: 255 W: 0R: - G: 0 B: 255 W: 0Azul R: 0 G: 0 B: 255 W: 0Kleur veranderen, snel naar langzaamKleur jump, snel naar langzaam
16	Achtergrondkleur Dimmer	000 ⇔ 255 0-100%
17	Achtergrondkleur Fijne Dimmer	000 ⇔ 255 Fijne regeling (16-bit)
18	Background Rood 000	⇔ 255 0-100%
19	Background Fijne Rood	000 ⇔ 255 Fijne regeling (16-bit)
20	Background Groen	000 ⇔ 255 0-100%
21	Background Fijne Groen	000 ⇔ 255 Fijne regeling (16-bit)
22	Background Blauw	000 ⇔ 255 0-100%
23	Background Fijne Blauw	000 ⇔ 255 Fijne regeling (16-bit)
24	Background Wit	000 ⇔ 255 0-100%
25	Background Fijne Wit	000 ⇔ 255 Fijne regeling (16-bit)
26	Zoom	000 ⇔ 255 0-100%

107

Kanaal	Functie	Waarde	Percentage/instelling
27 Regeling		001 ⇔ 009	Geen functie
		010 ⇔ 014	Verduisteren tijdens zwenken/kantelen
		015 ⇔ 019	Geen functie
		020 ⇔ 024	RGBW het mengen van kleuren (5 sec.)
		025 ⇔ 029	CMY het mengen van kleuren (5 sec.)
		030 ⇔ 034	Geen functie
		035 ⇔ 039	Geen functie
		040 ⇔ 044	Geen functie
		045 ⇔ 049	Geen functie
		050 ⇔ 054	Kantelreset (5 s activeringsvertraging)
		055 ⇔ 059	Zwenkreset (5 s activeringsvertraging)
		060 ⇔ 064	Zoomreset (5 s activeringsvertraging)
		065 ⇔ 069	Geen functie
		070 ⇔ 074	Alles resetten (5 s activeringsvertraging)
		075 ⇔ 079	Geen functie
		080 ⇔ 084	Zwenk/kantelbeweging omdraaien(5 s activeringsvertraging)
		085 ⇔ 089	Zwenkbeweging omdraaien(5 s activeringsvertraging)
		090 ⇔ 094	Kantelbeweging omdraaien(5 s activeringsvertraging)
		095 ⇔ 099	Uitschakelen zwenkbeweging omdraaien(5 s activeringsvertraging)
		100 ⇔ 104	Uitschakelen kantelbeweging omdraaien(5 s activeringsvertraging)
		105 ⇔ 109	Uitschakelen zwenk/kantelbeweging omdraaien(5 s activeringsvertraging)
		110 ⇔ 114	Geen functie
		115 ⇔ 119	Geen functie
		120 ⇔ 124	Zuinige ventilator (5 s activeringsvertraging)
		125 ⇔ 129	Volledige ventilator (5 s activeringsvertraging)
		130 ⇔ 134	Automatische ventilator(5 s activeringsvertraging)
		135 ⇔ 139	Snelle dimmercurve (5 s activeringsvertraging)
		140 ⇔ 144	Gladde dimmercurve (5 s activeringsvertraging)
		145 ⇔ 255	Geen functie
28 Rood (Cyaan) 000		⇔ 255 0-100%
29 Fijne Rood (Cyaan) 000		⇔ 255 Fijne regeling (16-bit)
30 Groen (Magenta) 000		⇔ 255 0-100%
31	Fijne Groen(Magenta)	000 ⇔ 255 Fijne regeling (16-bit)
32 Blauw (Geel) 000		⇔ 255 0-100%
33 Fijne Blauw (Geel) 000		⇔ 255 Fijne regeling (16-bit)
34	Wit	000 ⇔ 255 0-100%
35	Fijne Wit	000 ⇔ 255 Fijne regeling (16-bit)
36	Rood 1 (Cyaan)	000 ⇔ 255 0-100%
37	Fijne Rood 1 (Cyaan)	000 ⇔ 255 Fijne regeling (16-bit)
38 Groen 1 (Magenta) 000		⇔ 255 0-100%
39	Fijne Groen 1(Magenta)	000 ⇔ 255 Fijne regeling (16-bit)
40	Blauw 1 (Geel) 000	⇔ 255 0-100%
41	Fijne Blauw 1 (Geel)	000 ⇔ 255 Fijne regeling (16-bit)
42	Wit 1	000 ⇔ 255 0-100%
43	Fijne Wit 1	000 ⇔ 255 Fijne regeling (16-bit)
44	Rood 2 (Cyaan)	000 ⇔ 255 0-100%
45	Fijne Rood 2 (Cyaan)	000 ⇔ 255 Fijne regeling (16-bit)
46 Groen 2 (Magenta) 000		⇔ 255 0-100%
47	Fijne Groen 2(Magenta)	000 ⇔ 255 Fijne regeling (16-bit)

107

Kanaal	Functie	Waarde	Percentage/instelling
48 Blauw 2 (Geel) 000 ⇔ 255	0-100%
49 Fijne Blauw 2 (Geel) 000		⇔ 255 Fijne regeling (16-bit)
50 Wit 2 000		⇔ 255 0-100%
51 Fijne Wit 2 000		⇔ 255 Fijne regeling (16-bit)
52 Rood 3 (Cyaan) 000		⇔ 255 0-100%
53 Fijne Rood 3 (Cyaan) 000		⇔ 255 Fijne regeling (16-bit)
54 Groen 3 (Magenta) 000		⇔ 255 0-100%
55	Fijne Groen 3 (Magenta)	000 ⇔ 255 Fijne regeling (16-bit)
56 Blauw 3 (Geel) 000		⇔ 255 0-100%
57 Fijne Blauw 3 (Geel) 000		⇔ 255 Fijne regeling (16-bit)
58 Wit 3 000		⇔ 255 0-100%
59 Fijne Wit 3 000		⇔ 255 Fijne regeling (16-bit)
60 Rood 4 (Cyaan) 000		⇔ 255 0-100%
61 Fijne Rood 4 (Cyaan) 000		⇔ 255 Fijne regeling (16-bit)
62 Groen 4 (Magenta) 000		⇔ 255 0-100%
63	Fijne Groen 4 (Magenta)	000 ⇔ 255 Fijne regeling (16-bit)
64 Blauw 4 (Geel) 000		⇔ 255 0-100%
65 Fijne Blauw 4 (Geel) 000		⇔ 255 Fijne regeling (16-bit)
66 Wit 4 000		⇔ 255 0-100%
67 Fijne Wit 4 000		⇔ 255 Fijne regeling (16-bit)
68 Rood 5 (Cyaan) 000		⇔ 255 0-100%
69 Fijne Rood 5 (Cyaan) 000		⇔ 255 Fijne regeling (16-bit)
70 Groen 5 (Magenta) 000		⇔ 255 0-100%
71	Fijne Groen 5 (Magenta)	000 ⇔ 255 Fijne regeling (16-bit)
72 Blauw 5 (Geel) 000		⇔ 255 0-100%
73 Fijne Blauw 5 (Geel) 000		⇔ 255 Fijne regeling (16-bit)
74 Wit 5 000		⇔ 255 0-100%
75 Fijne Wit 5 000		⇔ 255 Fijne regeling (16-bit)
76 Rood 6 (Cyaan) 000		⇔ 255 0-100%
77 Fijne Rood 6 (Cyaan) 000		⇔ 255 Fijne regeling (16-bit)
78 Groen 6 (Magenta) 000		⇔ 255 0-100%
79	Fijne Groen 6 (Magenta)	000 ⇔ 255 Fijne regeling (16-bit)
80 Blauw 6 (Geel) 000		⇔ 255 0-100%
81 Fijne Blauw 6 (Geel) 000		⇔ 255 Fijne regeling (16-bit)
82 Wit 6 000		⇔ 255 0-100%
83 Fijne Wit 6 000		⇔ 255 Fijne regeling (16-bit)
84 Rood 7 (Cyaan) 000		⇔ 255 0-100%
85 Fijne Rood 7 (Cyaan) 000		⇔ 255 Fijne regeling (16-bit)
86 Groen 7 (Magenta) 000		⇔ 255 0-100%
87	Fijne Groen 7 (Magenta)	000 ⇔ 255 Fijne regeling (16-bit)
88 Blauw 7 (Geel) 000		⇔ 255 0-100%
89 Fijne Blauw 7 (Geel) 000		⇔ 255 Fijne regeling (16-bit)
90 Wit 7 000		⇔ 255 0-100%
91 Fijne Wit 7 000		⇔ 255 Fijne regeling (16-bit)

107	Kanaal	Functie	Waarde	Percentage/instelling
	92 Rood 8 (Cyaan) 000		255 0-100%
	93 Fijne Rood 8 (Cyaan) 000		255 Fijne regeling (16-bit)
	94 Groen 8 (Magenta) 000		255 0-100%
	95	Fijne Groen 8 (Magenta)	000 255 Fijne regeling (16-bit)
	96 Blauw 8 (Geel) 000		255 0-100%
	97 Fijne Blauw 8 (Geel) 000		255 Fijne regeling (16-bit)
	98 Wit 8 000		255 0-100%
	99	Fijne Wit 8	000 255 Fijne regeling (16-bit)
	100	Rood 9 (Cyaan) 000	255 0-100%
	101	Fijne Rood 9 (Cyaan) 000	255 Fijne regeling (16-bit)
	102	Groen 9 (Magenta)	000 255 0-100%
	103	Fijne Groen 9 (Magenta)	000 255 Fijne regeling (16-bit)
	104	Blauw 9 (Geel) 000	255 0-100%
	105	Fijne Blauw 9 (Geel) 000	255 Fijne regeling (16-bit)
	106	Wit 9	000 255 0-100%
	107	Fijne Wit 9	000 255 Fijne regeling (16-bit)
71	Kanaal	Functie	Waarde	Percentage/instelling
	1	Zwenken	000 255	0-100%
	2	Fijn zwenken	000 255	Fijne regeling (16-bit)
	3	Kantelen	000 255	0-100%
	4	Fijn kantelen	000 255	Fijne regeling (16-bit)
	5	Zwenk-/kantelsnelheid	000 255	0-100%
	6	Dimmer	000 255	0-100%
	7	Fijne dimmer	000 255	Fijne regeling (16-bit)
	8	Sluiter	000 019020 024025 064065 069070 084085 089090 104105 109110 124125 129130 144145 149150 164165 169170 184185 189190 204205 209210 224225 229230 244245 255	GeslotenOpenSnel tot langzaamOpenSnel aan/afloop uitOpenAfloop uit/snel aanOpenWillekeurigOpenWillekeurig snel/afloop uitOpenWillekeurig langzaam aan/snel uitOpenPulsOpenWillekeurige pulsOpenFade aan/uitOpenPulsOpen
	9	CTC	000001 255	Geen functie2800 to 10000K

71

Kanaal	Functie	Waarde	Percentage/instelling
10 Kleur		000001 ⇔ 002003 ⇔ 004005 ⇔ 006007 ⇔ 008009 ⇔ 01011012 ⇔ 048049050 ⇔ 086087088 ⇔ 124125126 ⇔ 162163164 ⇔ 200201202 ⇔ 238239240 ⇔ 247248 ⇔ 255	Geen functie2700K R:156 G: 118 B: 0 W: 633200K R:156 G: 141 B: 5 W: 894200K R:156 G: 141 B: 14 W: 2555600K R:156 G: 207 B: 54 W: 2558000K R:130 G: 255 B: 96 W: 255Azul R: 0 G: 0 B: 255 W: 0R: 0 G: + B: 255 W: 0Cian R: 0 G: 255 B: 255 W: 0R: 0 G: 255 B: - W: 0Verde R: 0 G: 255 B: 0 W: 0R: + G: 255 B: 0 W: 0Amarillo R: 255 G: 255 B: 0 W: 0R: 255 G: - B: 0 W: 0Rojo R: 255 G: 0 B: 0 W: 0R: 255 G: 0 B: + W: 0Magenta R: 255 G: 0 B: 255 W: 0R: - G: 0 B: 255 W: 0Azul R: 0 G: 0 B: 255 W: 0Kleur veranderen, snel naar langzaamKleur jump, snel naar langzaam
11 Gobo		000 ⇔ 003004 ⇔ 006007 ⇔ 009010 ⇔ 012013 ⇔ 015016 ⇔ 018019 ⇔ 021022 ⇔ 024025 ⇔ 027028 ⇔ 030031 ⇔ 033034 ⇔ 036037 ⇔ 039040 ⇔ 042043 ⇔ 045046 ⇔ 048049 ⇔ 051052 ⇔ 054055 ⇔ 057058 ⇔ 060061 ⇔ 063064 ⇔ 066067 ⇔ 069070 ⇔ 072073 ⇔ 075076 ⇔ 078079 ⇔ 081082 ⇔ 084085 ⇔ 087088 ⇔ 090091 ⇔ 093094 ⇔ 096097 ⇔ 099100 ⇔ 102103 ⇔ 105106 ⇔ 108109 ⇔ 111112 ⇔ 114115 ⇔ 117118 ⇔ 120121 ⇔ 123124 ⇔ 126127 ⇔ 129130 ⇔ 132	Geen functieGobo 1Gobo 2Gobo 3Gobo 4Gobo 5Gobo 6Gobo 7Gobo 8Gobo 9Geen GoboGobo 10Gobo 11Gobo 12Gobo 13Gobo 14Gobo 15Gobo 16Gobo 17Gobo 18Gobo 19Gobo 20Gobo 21Gobo 22Gobo 23Gobo 24Gobo 25Gobo 26Gobo 27Gobo 28Gobo 29Gobo 30Gobo 31Gobo 32Gobo 33Gobo 34Gobo 35Gobo 36Gobo 37Gobo 38Gobo 39Gobo 40Gobo 41Gobo 42

71

Kanaal Functie Waarde Percentage/instelling
11 Gobo		133 ⇌ 135	Gobo 43
		136 ⇌ 138	Gobo 44
		139 ⇌ 141	Gobo 45
		142 ⇌ 144	Gobo 46
		145 ⇌ 147	Gobo 47
		148 ⇌ 150	Gobo 48
		151 ⇌ 153	Gobo 49
		154 ⇌ 156	Gobo 50
		157 ⇌ 159	Gobo 51
		160 ⇌ 162	Gobo 52
		163 ⇌ 165	Gobo 53
		166 ⇌ 168	Gobo 54
		169 ⇌ 171	Gobo 55
		172 ⇌ 174	Gobo 56
		175 ⇌ 177	Gobo 57
		178 ⇌ 180	Gobo 58
		181 ⇌ 183	Gobo 59
		184 ⇌ 186	Gobo 60
		187 ⇌ 189	Gobo 61
		190 ⇌ 192	Gobo 62
		193 ⇌ 195	Gobo 63
		196 ⇌ 198	Gobo 64
		199 ⇌ 201	Gobo 65
		202 ⇌ 204	Gobo 66
		205 ⇌ 207	Gobo 67
		208 ⇌ 210	Gobo 68
		211 ⇌ 213	Gobo 69
		214 ⇌ 216	Gobo 70
		217 ⇌ 219	Gobo 71
		220 ⇌ 222	Gobo 72
		223 ⇌ 225	Gobo 73
		226 ⇌ 228	Gobo 74
		229 ⇌ 231	Gobo 75
		232 ⇌ 234	Gobo 76
		235 ⇌ 237	Gobo 77
		238 ⇌ 240	Gobo 78
		241 ⇌ 243	Gobo 79
		244 ⇌ 246	Gobo 80
		247 ⇌ 249	Gobo 81
		250 ⇌ 252	Gobo 82
		253 ⇌ 255	Gobo 83
12 LED Ingebouwde		001 ⇌ 015	Geen functie
		016 ⇌ 017	Ingebouwde 1
		018 ⇌ 019	Ingebouwde 2
		020 ⇌ 021	Ingebouwde 3
		022 ⇌ 023	Ingebouwde 4
		024 ⇌ 025	Ingebouwde 5
		026 ⇌ 027	Ingebouwde 6
		028 ⇌ 029	Ingebouwde 7
		030 ⇌ 031	Ingebouwde 8
		032 ⇌ 033	Ingebouwde 9
		034 ⇌ 035	Ingebouwde 10
		036 ⇌ 037	Ingebouwde 11
		038 ⇌ 039	Ingebouwde 12
		040 ⇌ 041	Ingebouwde 13
		042 ⇌ 043	Ingebouwde 14
		044 ⇌ 045	Ingebouwde 15
		046 ⇌ 047	Ingebouwde 16
		048 ⇌ 049	Ingebouwde 17
		050 ⇌ 051	Ingebouwde 18
		052 ⇌ 053	Ingebouwde 19
		054 ⇌ 055	Ingebouwde 20
		056 ⇌ 057	Ingebouwde 21
		058 ⇌ 059	Ingebouwde 22
		060 ⇌ 061	Ingebouwde 23

71

Kanaal	Functie	Waarde	Percentage/instelling
12 LED Ingebouwde		062 ⇌ 063	Ingebouwde 24
		064 ⇌ 065	Ingebouwde 25
		066 ⇌ 067	Ingebouwde 26
		068 ⇌ 069	Ingebouwde 27
		070 ⇌ 071	Ingebouwde 28
		072 ⇌ 073	Ingebouwde 29
		074 ⇌ 075	Ingebouwde 30
		076 ⇌ 077	Ingebouwde 31
		078 ⇌ 079	Ingebouwde 32
		080 ⇌ 081	Ingebouwde 33
		082 ⇌ 083	Ingebouwde 34
		084 ⇌ 085	Ingebouwde 35
		086 ⇌ 087	Ingebouwde 36
		088 ⇌ 089	Ingebouwde 37
		090 ⇌ 091	Ingebouwde 38
		092 ⇌ 093	Ingebouwde 39
		094 ⇌ 095	Ingebouwde 40
		096 ⇌ 097	Ingebouwde 41
		098 ⇌ 099	Ingebouwde 42
		100 ⇌ 101	Ingebouwde 43
		102 ⇌ 103	Ingebouwde 44
		104 ⇌ 105	Ingebouwde 45
		106 ⇌ 107	Ingebouwde 46
		108 ⇌ 109	Ingebouwde 47
		110 ⇌ 111	Ingebouwde 48
		112 ⇌ 113	Ingebouwde 49
		114 ⇌ 115	Ingebouwde 50
		116 ⇌ 117	Ingebouwde 51
		118 ⇌ 119	Ingebouwde 52
		120 ⇌ 121	Ingebouwde 53
		122 ⇌ 123	Ingebouwde 54
		124 ⇌ 125	Ingebouwde 55
		126 ⇌ 127	Ingebouwde 56
		128 ⇌ 135	Ingebouwde 57
		136 ⇌ 137	Ingebouwde 58
		138 ⇌ 139	Ingebouwde 59
		140 ⇌ 141	Ingebouwde 60
		142 ⇌ 143	Ingebouwde 61
		144 ⇌ 145	Ingebouwde 62
		146 ⇌ 147	Ingebouwde 63
		148 ⇌ 149	Ingebouwde 64
		150 ⇌ 151	Ingebouwde 65
		152 ⇌ 153	Ingebouwde 66
		154 ⇌ 155	Ingebouwde 67
		156 ⇌ 157	Ingebouwde 68
		158 ⇌ 159	Ingebouwde 69
		160 ⇌ 161	Ingebouwde 70
		162 ⇌ 163	Ingebouwde 71
		164 ⇌ 165	Ingebouwde 72
		166 ⇌ 167	Ingebouwde 73
		168 ⇌ 169	Ingebouwde 74
		170 ⇌ 171	Ingebouwde 75
		172 ⇌ 173	Ingebouwde 76
		174 ⇌ 175	Ingebouwde 77
		176 ⇌ 177	Ingebouwde 78
		178 ⇌ 179	Ingebouwde 79
		180 ⇌ 181	Ingebouwde 80
		182 ⇌ 183	Ingebouwde 81
		184 ⇌ 185	Ingebouwde 82
		186 ⇌ 187	Ingebouwde 83
		188 ⇌ 189	Ingebouwde 84
		190 ⇌ 191	Ingebouwde 85
		192 ⇌ 193	Ingebouwde 86
		194 ⇌ 195	Ingebouwde 87
196 ⇌ 197	Ingebouwde 88
198 ⇌ 199	Ingebouwde 89

71

Kanaal	Functie	Waarde	Percentage/instelling
12 LED Ingebouwde		200 ⇌ 201	Ingebouwde 90
		202 ⇌ 203	Ingebouwde 91
		204 ⇌ 205	Ingebouwde 92
		206 ⇌ 207	Ingebouwde 93
		208 ⇌ 209	Ingebouwde 94
		210 ⇌ 211	Ingebouwde 95
		212 ⇌ 213	Ingebouwde 96
		214 ⇌ 215	Ingebouwde 97
		216 ⇌ 217	Ingebouwde 98
		218 ⇌ 219	Ingebouwde 99
		220 ⇌ 221	Ingebouwde 100
		222 ⇌ 223	Ingebouwde 101
		224 ⇌ 225	Ingebouwde 102
		226 ⇌ 227	Ingebouwde 103
		228 ⇌ 229	Ingebouwde 104
		230 ⇌ 231	Ingebouwde 105
		232 ⇌ 233	Ingebouwde 106
		234 ⇌ 235	Ingebouwde 107
		236 ⇌ 237	Ingebouwde 108
		238 ⇌ 239	Ingebouwde 109
		240 ⇌ 241	Ingebouwde 110
		242 ⇌ 243	Ingebouwde 111
		244 ⇌ 245	Ingebouwde 112
		246 ⇌ 247	Ingebouwde 113
		248 ⇌ 255	Ingebouwde 114
13	LED Ingebouwde snelheid	001 ⇌ 127	Roteren met de klok mee, langzaam tot snel
		128	Stop
		129 ⇌ 255	Tegen de klok in roteren, snel tot langzaam
14	LED Ingebouwde vertraging	000 ⇌ 255	Langzaam tot snel
15	Achtergrondkleur macro	000	Geen functie
		001 ⇌ 002	2700K R:156 G: 118 B: 0 W: 63
		003 ⇌ 004	3200K R:156 G: 141 B: 5 W: 89
		005 ⇌ 006	4200K R:156 G: 141 B: 14 W: 255
		007 ⇌ 008	5600K R:156 G: 207 B: 54 W: 255
		009 ⇌ 010	8000K R:130 G: 255 B: 96 W: 255
		11	Azul R: 0 G: 0 B: 255 W: 0
		012 ⇌ 048	R: 0 G: + B: 255 W: 0
		049	Cian R: 0 G: 255 B: 255 W: 0
		050 ⇌ 086	R: 0 G: 255 B: - W: 0
		087	Verde R: 0 G: 255 B: 0 W: 0
		088 ⇌ 124	R: + G: 255 B: 0 W: 0
		125	Amarillo R: 255 G: 255 B: 0 W: 0
		126 ⇌ 162	R: 255 G: - B: 0 W: 0
		163	Rojo R: 255 G: 0 B: 0 W: 0
		164 ⇌ 200	R: 255 G: 0 B: + W: 0
		201	Magenta R: 255 G: 0 B: 255 W: 0
		202 ⇌ 238	R: - G: 0 B: 255 W: 0
		239	Azul R: 0 G: 0 B: 255 W: 0
		240 ⇌ 247	Kleur veranderen, snel naar langzaam
		248 ⇌ 255	Kleur jump, snel naar langzaam
16	Achtergrondkleur Dimmer	000 ⇌ 255	-100%
17 Background Rood	000	→ 255	-100%
18	Background Groen	000 ⇌ 255	-100%
19	Background Blauw	000 ⇌ 255	-100%
20	Background Wit	000 ⇌ 255	-100%
21	Zoom	000 ⇌ 255	-100%

71

Kanaal	Functie	Waarde	Percentage/instelling
22 Regeling		001 ⇌ 009	Geen functie
		010 ⇌ 014	Verduisteren tijdens zwenken/kantelen
		015 ⇌ 019	Geen functie
		020 ⇌ 024	RGBW het mengen van kleuren (5 sec.)
		025 ⇌ 029	CMY het mengen van kleuren (5 sec.)
		030 ⇌ 034	Geen functie
		035 ⇌ 039	Geen functie
		040 ⇌ 044	Geen functie
		045 ⇌ 049	Geen functie
		050 ⇌ 054	Kantelreset (5 s activeringsvertraging)
		055 ⇌ 059	Zwenkreset (5 s activeringsvertraging)
		060 ⇌ 064	Zoomreset (5 s activeringsvertraging)
		065 ⇌ 069	Geen functie
		070 ⇌ 074	Alles resetten (5 s activeringsvertraging)
		075 ⇌ 079	Geen functie
		080 ⇌ 084	Zwenk/kantelbeweging omdraaien(5 s activeringsvertraging)
		085 ⇌ 089	Zwenkbeweging omdraaien(5 s activeringsvertraging)
		090 ⇌ 094	Kantelbeweging omdraaien(5 s activeringsvertraging)
		095 ⇌ 099	Uitschakelen zwenkbeweging omdraaien(5 s activeringsvertraging)
		100 ⇌ 104	Uitschakelen kantelbeweging omdraaien(5 s activeringsvertraging)
		105 ⇌ 109	Uitschakelen zwenk/kantelbeweging omdraaien(5 s activeringsvertraging)
		110 ⇌ 114	Geen functie
		115 ⇌ 119	Geen functie
		120 ⇌ 124	Zuinige ventilator (5 s activeringsvertraging)
		125 ⇌ 129	Volledige ventilator (5 s activeringsvertraging)
		130 ⇌ 134	Automatische ventilator(5 s activeringsvertraging)
		135 ⇌ 139	Snelle dimmercurve (5 s activeringsvertraging)
		140 ⇌ 144	Gladde dimmercurve (5 s activeringsvertraging)
		145 ⇌ 255	Geen functie
23 Rood (Cyaan) 000		⇔ 255 0-100%
24 Groen (Magenta) 000		⇔ 255 0-100%
25 Blauw (Geel) 000		⇔ 255 0-100%
26 Wit 000		⇔ 255 0-100%
27 Dimmer 1 000		⇔ 255 0-100%
28 Rood 1 (Cyaan) 000		⇔ 255 0-100%
29 Groen 1 (Magenta) 000		⇔ 255 0-100%
30	Blauw 1 (Geel)	000 ⇌ 255 0-100%
31	Wit 1	000 ⇌ 255 0-100%
32 Dimmer 2 000		⇔ 255 0-100%
33 Rood 2 (Cyaan) 000		⇔ 255 0-100%
34 Groen 2 (Magenta) 000		⇔ 255 0-100%
35	Blauw 2 (Geel)	000 ⇌ 255 0-100%
36	Wit 2	000 ⇌ 255 0-100%
37 Dimmer 3 000		⇔ 255 0-100%
38 Rood 3 (Cyaan) 000		⇔ 255 0-100%
39 Groen 3 (Magenta) 000		⇔ 255 0-100%
40	Blauw 3 (Geel)	000 ⇌ 255 0-100%
41	Wit 3	000 ⇌ 255 0-100%
42 Dimmer 4 000		⇔ 255 0-100%
43 Rood 4 (Cyaan) 000		⇔ 255 0-100%

71	Kanaal	Functie	Waarde	Percentage/instelling
	44 Groen 4 (Magenta) 000		255 0-100%
	45 Blauw 4 (Geel) 000		255 0-100%
	46 Wit 4 000		255 0-100%
	47 Dimmer 5 000		255 0-100%
	48 Rood 5 (Cyaan) 000		255 0-100%
	49 Groen 5 (Magenta) 000		255 0-100%
	50 Blauw 5 (Geel) 000		255 0-100%
	51 Wit 5 000		255 0-100%
	52 Dimmer 6 000		255 0-100%
	53 Rood 6 (Cyaan) 000		255 0-100%
	54 Groen 6 (Magenta) 000		255 0-100%
	55 Blauw 6 (Geel) 000		255 0-100%
	56 Wit 6 000		255 0-100%
	57 Dimmer 7 000		255 0-100%
	58 Rood 7 (Cyaan) 000		255 0-100%
	59 Groen 7 (Magenta) 000		255 0-100%
	60 Blauw 7 (Geel) 000		255 0-100%
	61 Wit 7 000		255 0-100%
	62 Dimmer 8 000		255 0-100%
	63 Rood 8 (Cyaan) 000		255 0-100%
	64 Groen 8 (Magenta) 000		255 0-100%
	65 Blauw 8 (Geel) 000		255 0-100%
	66 Wit 8 000		255 0-100%
	67 Dimmer 9 000		255 0-100%
	68 Rood 9 (Cyaan) 000		255 0-100%
	69 Groen 9 (Magenta) 000		255 0-100%
	70 Blauw 9 (Geel) 000		255 0-100%
	71 Wit 9 000		255 0-100%

62	Kanaal	Functie	Waarde	Percentage/instelling
	1	Zwenken	000 ⇔ 255 0-100%
	2	Fijn zwenken	000 ⇔ 255	Fijne regeling (16-bit)
	3	Kantelen	000 ⇔ 255 0-100%
	4	Fijn kantelen	000 ⇔ 255	Fijne regeling (16-bit)
	5	Zwenk-/kantelsnelheid	000 ⇔ 255 0-100%
	6	Dimmer	000 ⇔ 255 0-100%
	7	Fijne dimmer	000 ⇔ 255	Fijne regeling (16-bit)

62

Kanaal	Functie	Waarde	Percentage/instelling
8 Sluiter		000 ⇔ 019020 ⇔ 024025 ⇔ 064065 ⇔ 069070 ⇔ 084085 ⇔ 089090 ⇔ 104105 ⇔ 109110 ⇔ 124125 ⇔ 129130 ⇔ 144145 ⇔ 149150 ⇔ 164165 ⇔ 169170 ⇔ 184185 ⇔ 189190 ⇔ 204205 ⇔ 209210 ⇔ 224225 ⇔ 229230 ⇔ 244245 ⇔ 255	GeslotenOpenSnel tot langzaamOpenSnel aan/afloop uitOpenAfloop uit/snel aanOpenWillekeurigOpenWillekeurig snel/afloop uitOpenWillekeurig langzaam aan/snel uitOpenPulsOpenWillekeurige pulsOpenFade aan/uitOpenPulsOpen
9	CTC	000001 ⇔ 255	Geen functie2800 to 10000K
10 Kleur		000001 ⇔ 002003 ⇔ 004005 ⇔ 006007 ⇔ 008009 ⇔ 01011012 ⇔ 048049050 ⇔ 086087088 ⇔ 124125126 ⇔ 162163164 ⇔ 200201202 ⇔ 238239240 ⇔ 247248 ⇔ 255	Geen functie2700K R:156 G: 118 B: 0 W: 633200K R:156 G: 141 B: 5 W: 894200K R:156 G: 141 B: 14 W: 2555600K R:156 G: 207 B: 54 W: 2558000K R:130 G: 255 B: 96 W: 255Azul R: 0 G: 0 B: 255 W: 0R: 0 G: + B: 255 W: 0Cian R: 0 G: 255 B: 255 W: 0R: 0 G: 255 B: - W: 0Verde R: 0 G: 255 B: 0 W: 0R: + G: 255 B: 0 W: 0Amarillo R: 255 G: 255 B: 0 W: 0R: 255 G: - B: 0 W: 0Rojo R: 255 G: 0 B: 0 W: 0R: 255 G: 0 B: + W: 0Magenta R: 255 G: 0 B: 255 W: 0R: - G: 0 B: 255 W: 0Azul R: 0 G: 0 B: 255 W: 0Kleur veranderen, snel naar langzaamKleur jump, snel naar langzaam
11	Gobo	000 ⇔ 003004 ⇔ 006007 ⇔ 009010 ⇔ 012013 ⇔ 015016 ⇔ 018019 ⇔ 021022 ⇔ 024025 ⇔ 027028 ⇔ 030031 ⇔ 033034 ⇔ 036037 ⇔ 039040 ⇔ 042043 ⇔ 045046 ⇔ 048049 ⇔ 051052 ⇔ 054055 ⇔ 057	Geen functieGobo 1Gobo 2Gobo 3Gobo 4Gobo 5Gobo 6Gobo 7Gobo 8Gobo 9Geen GoboGobo 10Gobo 11Gobo 12Gobo 13Gobo 14Gobo 15Gobo 16Gobo 17

62	Kanaal	Functie	Waarde	Percentage/instelling
			058 ⇌ 060	Gobo 18
			061 ⇌ 063	Gobo 19
			064 ⇌ 066	Gobo 20
			067 ⇌ 069	Gobo 21
			070 ⇌ 072	Gobo 22
			073 ⇌ 075	Gobo 23
			076 ⇌ 078	Gobo 24
			079 ⇌ 081	Gobo 25
			082 ⇌ 084	Gobo 26
			085 ⇌ 087	Gobo 27
			088 ⇌ 090	Gobo 28
			091 ⇌ 093	Gobo 29
			094 ⇌ 096	Gobo 30
			097 ⇌ 099	Gobo 31
			100 ⇌ 102	Gobo 32
			103 ⇌ 105	Gobo 33
			106 ⇌ 108	Gobo 34
			109 ⇌ 111	Gobo 35
			112 ⇌ 114	Gobo 36
			115 ⇌ 117	Gobo 37
			118 ⇌ 120	Gobo 38
			121 ⇌ 123	Gobo 39
			124 ⇌ 126	Gobo 40
			127 ⇌ 129	Gobo 41
			130 ⇌ 132	Gobo 42
			133 ⇌ 135	Gobo 43
			136 ⇌ 138	Gobo 44
			139 ⇌ 141	Gobo 45
			142 ⇌ 144	Gobo 46
			145 ⇌ 147	Gobo 47
			148 ⇌ 150	Gobo 48
			151 ⇌ 153	Gobo 49
			154 ⇌ 156	Gobo 50
	11 Gobo		157 ⇌ 159	Gobo 51
			160 ⇌ 162	Gobo 52
			163 ⇌ 165	Gobo 53
			166 ⇌ 168	Gobo 54
			169 ⇌ 171	Gobo 55
			172 ⇌ 174	Gobo 56
			175 ⇌ 177	Gobo 57
			178 ⇌ 180	Gobo 58
			181 ⇌ 183	Gobo 59
			184 ⇌ 186	Gobo 60
			187 ⇌ 189	Gobo 61
			190 ⇌ 192	Gobo 62
			193 ⇌ 195	Gobo 63
			196 ⇌ 198	Gobo 64
			199 ⇌ 201	Gobo 65
			202 ⇌ 204	Gobo 66
			205 ⇌ 207	Gobo 67
			208 ⇌ 210	Gobo 68
			211 ⇌ 213	Gobo 69
			214 ⇌ 216	Gobo 70
			217 ⇌ 219	Gobo 71
			220 ⇌ 222	Gobo 72
			223 ⇌ 225	Gobo 73
			226 ⇌ 228	Gobo 74
			229 ⇌ 231	Gobo 75
			232 ⇌ 234	Gobo 76
			235 ⇌ 237	Gobo 77
			238 ⇌ 240	Gobo 78
			241 ⇌ 243	Gobo 79
			244 ⇌ 246	Gobo 80
			247 ⇌ 249	Gobo 81
250 ⇌ 252			Gobo 82
253 ⇌ 255			Gobo 83

62

Kanaal	Functie	Waarde	Percentage/instelling
		001 ⇌ 015	Geen functie
		016 ⇌ 017	Ingebouwde 1
		018 ⇌ 019	Ingebouwde 2
		020 ⇌ 021	Ingebouwde 3
		022 ⇌ 023	Ingebouwde 4
		024 ⇌ 025	Ingebouwde 5
		026 ⇌ 027	Ingebouwde 6
		028 ⇌ 029	Ingebouwde 7
		030 ⇌ 031	Ingebouwde 8
		032 ⇌ 033	Ingebouwde 9
		034 ⇌ 035	Ingebouwde 10
		036 ⇌ 037	Ingebouwde 11
		038 ⇌ 039	Ingebouwde 12
		040 ⇌ 041	Ingebouwde 13
		042 ⇌ 043	Ingebouwde 14
		044 ⇌ 045	Ingebouwde 15
		046 ⇌ 047	Ingebouwde 16
		048 ⇌ 049	Ingebouwde 17
		050 ⇌ 051	Ingebouwde 18
		052 ⇌ 053	Ingebouwde 19
		054 ⇌ 055	Ingebouwde 20
		056 ⇌ 057	Ingebouwde 21
		058 ⇌ 059	Ingebouwde 22
		060 ⇌ 061	Ingebouwde 23
		062 ⇌ 063	Ingebouwde 24
		064 ⇌ 065	Ingebouwde 25
		066 ⇌ 067	Ingebouwde 26
		068 ⇌ 069	Ingebouwde 27
		070 ⇌ 071	Ingebouwde 28
		072 ⇌ 073	Ingebouwde 29
		074 ⇌ 075	Ingebouwde 30
		076 ⇌ 077	Ingebouwde 31
		078 ⇌ 079	Ingebouwde 32
		080 ⇌ 081	Ingebouwde 33
		082 ⇌ 083	Ingebouwde 34
		084 ⇌ 085	Ingebouwde 35
		086 ⇌ 087	Ingebouwde 36
		088 ⇌ 089	Ingebouwde 37
		090 ⇌ 091	Ingebouwde 38
		092 ⇌ 093	Ingebouwde 39
		094 ⇌ 095	Ingebouwde 40
		096 ⇌ 097	Ingebouwde 41
		098 ⇌ 099	Ingebouwde 42
		100 ⇌ 101	Ingebouwde 43
		102 ⇌ 103	Ingebouwde 44
		104 ⇌ 105	Ingebouwde 45
		106 ⇌ 107	Ingebouwde 46
		108 ⇌ 109	Ingebouwde 47
		110 ⇌ 111	Ingebouwde 48
		112 ⇌ 113	Ingebouwde 49
		114 ⇌ 115	Ingebouwde 50
		116 ⇌ 117	Ingebouwde 51
		118 ⇌ 119	Ingebouwde 52
		120 ⇌ 121	Ingebouwde 53
		122 ⇌ 123	Ingebouwde 54
		124 ⇌ 125	Ingebouwde 55
		126 ⇌ 127	Ingebouwde 56
		128 ⇌ 135	Ingebouwde 57
		136 ⇌ 137	Ingebouwde 58
		138 ⇌ 139	Ingebouwde 59
		140 ⇌ 141	Ingebouwde 60
		142 ⇌ 143	Ingebouwde 61
		144 ⇌ 145	Ingebouwde 62
		146 ⇌ 147	Ingebouwde 63
148 ⇌ 149	Ingebouwde 64
150 ⇌ 151	Ingebouwde 65

62	Kanaal	Functie	Waarde	Percentage/instelling
	12 LED Ingebouwde		152 ⇌ 153	Ingebouwde 66
			154 ⇌ 155	Ingebouwde 67
			156 ⇌ 157	Ingebouwde 68
			158 ⇌ 159	Ingebouwde 69
			160 ⇌ 161	Ingebouwde 70
			162 ⇌ 163	Ingebouwde 71
			164 ⇌ 165	Ingebouwde 72
			166 ⇌ 167	Ingebouwde 73
			168 ⇌ 169	Ingebouwde 74
			170 ⇌ 171	Ingebouwde 75
			172 ⇌ 173	Ingebouwde 76
			174 ⇌ 175	Ingebouwde 77
			176 ⇌ 177	Ingebouwde 78
			178 ⇌ 179	Ingebouwde 79
			180 ⇌ 181	Ingebouwde 80
			182 ⇌ 183	Ingebouwde 81
			184 ⇌ 185	Ingebouwde 82
			186 ⇌ 187	Ingebouwde 83
			188 ⇌ 189	Ingebouwde 84
			190 ⇌ 191	Ingebouwde 85
			192 ⇌ 193	Ingebouwde 86
			194 ⇌ 195	Ingebouwde 87
			196 ⇌ 197	Ingebouwde 88
			198 ⇌ 199	Ingebouwde 89
			200 ⇌ 201	Ingebouwde 90
			202 ⇌ 203	Ingebouwde 91
			204 ⇌ 205	Ingebouwde 92
			206 ⇌ 207	Ingebouwde 93
			208 ⇌ 209	Ingebouwde 94
			210 ⇌ 211	Ingebouwde 95
			212 ⇌ 213	Ingebouwde 96
			214 ⇌ 215	Ingebouwde 97
			216 ⇌ 217	Ingebouwde 98
			218 ⇌ 219	Ingebouwde 99
			220 ⇌ 221	Ingebouwde 100
			222 ⇌ 223	Ingebouwde 101
			224 ⇌ 225	Ingebouwde 102
			226 ⇌ 227	Ingebouwde 103
			228 ⇌ 229	Ingebouwde 104
			230 ⇌ 231	Ingebouwde 105
			232 ⇌ 233	Ingebouwde 106
			234 ⇌ 235	Ingebouwde 107
			236 ⇌ 237	Ingebouwde 108
			238 ⇌ 239	Ingebouwde 109
			240 ⇌ 241	Ingebouwde 110
			242 ⇌ 243	Ingebouwde 111
			244 ⇌ 245	Ingebouwde 112
			246 ⇌ 247	Ingebouwde 113
			248 ⇌ 255	Ingebouwde 114
	13	LED Ingebouwde snelheid	001 ⇌ 127	Roteren met de klok mee, langzaam tot snel
			128	Stop
			129 ⇌ 255	Tegen de klok in roteren, snel tot langzaam
	14	LED Ingebouwde vertraging	000 ⇌ 255	Langzaam tot snel

62

Kanaal	Functie	Waarde	Percentage/instelling
15	Achtergrondkleur macro	000001 ⇔ 002003 ⇔ 004005 ⇔ 006007 ⇔ 008009 ⇔ 01011012 ⇔ 048049050 ⇔ 086087088 ⇔ 124125126 ⇔ 162163164 ⇔ 200201202 ⇔ 238239240 ⇔ 247248 ⇔ 255	Geen functie2700K R:156 G: 118 B: 0 W: 633200K R:156 G: 141 B: 5 W: 894200K R:156 G: 141 B: 14 W: 2555600K R:156 G: 207 B: 54 W: 2558000K R:130 G: 255 B: 96 W: 255Azul R: 0 G: 0 B: 255 W: 0R: 0 G: + B: 255 W: 0Cian R: 0 G: 255 B: 255 W: 0R: 0 G: 255 B: - W: 0Verde R: 0 G: 255 B: 0 W: 0R: + G: 255 B: 0 W: 0Amarillo R: 255 G: 255 B: 0 W: 0R: 255 G: - B: 0 W: 0Rojo R: 255 G: 0 B: 0 W: 0R: 255 G: 0 B: + W: 0Magenta R: 255 G: 0 B: 255 W: 0R: - G: 0 B: 255 W: 0Azul R: 0 G: 0 B: 255 W: 0Kleur veranderen, snel naar langzaamKleur jump, snel naar langzaam
16	Achtergrondkleur Dimmer	000 ⇔ 255	0-100%
17 Background Rood 000		⇔ 255	0-100%
18	Background Groen	000 ⇔ 255	0-100%
19	Background Blauw	000 ⇔ 255	0-100%
20	Background Wit	000 ⇔ 255	0-100%
21	Zoom	000 ⇔ 255	0-100%
22	Regeling	001 ⇔ 009010 ⇔ 014015 ⇔ 019020 ⇔ 024025 ⇔ 029030 ⇔ 034035 ⇔ 039040 ⇔ 044045 ⇔ 049050 ⇔ 054055 ⇔ 059060 ⇔ 064065 ⇔ 069070 ⇔ 074075 ⇔ 079080 ⇔ 084085 ⇔ 089090 ⇔ 094095 ⇔ 099100 ⇔ 104105 ⇔ 109110 ⇔ 114115 ⇔ 119120 ⇔ 124125 ⇔ 129130 ⇔ 134135 ⇔ 139140 ⇔ 144145 ⇔ 255	Geen functieVerduisteren tijdens zwenken/kantelenGeen functieRGBW het mengen van kleuren (5 sec.)CMY het mengen van kleuren (5 sec.)Geen functieGeen functieGeen functieKantelreset (5 s activeringsvertraging)Zwenkreset (5 s activeringsvertraging)Zoomreset (5 s activeringsvertraging)Geen functieAlles resetten (5 s activeringsvertraging)Geen functieZwenk/kantelbeweging omdraaien (5 s activeringsvertraging)Zwenkbeweging omdraaien (5 s activeringsvertraging)Kantelbeweging omdraaien (5 s activeringsvertraging)Uitschakelen zwenkbeweging omdraaien (5 s activeringsvertraging)Uitschakelen kantelbeweging omdraaien (5 s activeringsvertraging)Uitschakelen zwenk/kantelbeweging omdraaien (5 s activeringsvertraging)Geen functieGeen functieZuinige ventilator (5 s activeringsvertraging)Volledige ventilator (5 s activeringsvertraging)Automatische ventilator (5 s activeringsvertraging)Snelle dimmercurve (5 s activeringsvertraging)Gladde dimmercurve (5 s activeringsvertraging)Geen functie

62	Kanaal	Functie	Waarde	Percentage/instelling
	23 Rood (Cyaan) 000		255 0-100%
	24 Groen (Magenta) 000		255 0-100%
	25 Blauw (Geel) 000		255 0-100%
	26 Wit 000		255 0-100%
	27 Rood 1 (Cyaan) 000		255 0-100%
	28 Groen 1 (Magenta) 000		255 0-100%
	29	Blauw 1 (Geel)	000 255 0-100%
	30	Wit 1	000 255 0-100%
	31 Rood 2 (Cyaan) 000		255 0-100%
	32 Groen 2 (Magenta) 000		255 0-100%
	33	Blauw 2 (Geel)	000 255 0-100%
	34	Wit 2	000 255 0-100%
	35 Rood 3 (Cyaan) 000		255 0-100%
	36 Groen 3 (Magenta) 000		255 0-100%
	37	Blauw 3 (Geel)	000 255 0-100%
	38	Wit 3	000 255 0-100%
	39 Rood 4 (Cyaan) 000		255 0-100%
	40 Groen 4 (Magenta) 000		255 0-100%
	41	Blauw 4 (Geel)	000 255 0-100%
	42	Wit 4	000 255 0-100%
	43 Rood 5 (Cyaan) 000		255 0-100%
	44 Groen 5 (Magenta) 000		255 0-100%
	45	Blauw 5 (Geel)	000 255 0-100%
	46	Wit 5	000 255 0-100%
	47 Rood 6 (Cyaan) 000		255 0-100%
	48 Groen 6 (Magenta) 000		255 0-100%
	49	Blauw 6 (Geel)	000 255 0-100%
	50	Wit 6	000 255 0-100%
	51 Rood 7 (Cyaan) 000		255 0-100%
	52 Groen 7 (Magenta) 000		255 0-100%
	53	Blauw 7 (Geel)	000 255 0-100%
	54	Wit 7	000 255 0-100%
	55 Rood 8 (Cyaan) 000		255 0-100%
	56 Groen 8 (Magenta) 000		255 0-100%
	57	Blauw 8 (Geel)	000 255 0-100%
	58	Wit 8	000 255 0-100%
	59 Rood 9 (Cyaan) 000		255 0-100%
	60 Groen 9 (Magenta) 000		255 0-100%
	61	Blauw 9 (Geel)	000 255 0-100%
	62	Wit 9	000 255 0-100%
21	Kanaal	Functie	Waarde	Percentage/instelling
	1	Zwenken	000 255 0-100%
	2	Fijn zwenken	000 255 Fijne regeling (16-bit)
	3	Kantelen	000 255 0-100%
	4	Fijn kantelen	000 255 Fijne regeling (16-bit)
	5	Zwenk-/kantelsnelheid	000 255 0-100%
	6	Dimmer	000 255 0-100%

21

Kanaal	Functie	Waarde	Percentage/instelling
7 Sluiter		000 ⇌ 019020 ⇌ 024025 ⇌ 064065 ⇌ 069070 ⇌ 084085 ⇌ 089090 ⇌ 104105 ⇌ 109110 ⇌ 124125 ⇌ 129130 ⇌ 144145 ⇌ 149150 ⇌ 164165 ⇌ 169170 ⇌ 184185 ⇌ 189190 ⇌ 204205 ⇌ 209210 ⇌ 224225 ⇌ 229230 ⇌ 244245 ⇌ 255	GeslotenOpenSnel tot langzaamOpenSnel aan/afloop uitOpenAfloop uit/snel aanOpenWillekeurigOpenWillekeurig snel/afloop uitOpenWillekeurig langzaam aan/snel uitOpenPulsOpenWillekeurige pulsOpenFade aan/uitOpenPulsOpen
8	CTC	000001 ⇌ 255	Geen functie2800 to 10000K
9	K	000001 ⇌ 002003 ⇌ 004005 ⇌ 006007 ⇌ 008009 ⇌ 01011012 ⇌ 048049050 ⇌ 086I 087088 ⇌ 124125126 ⇌ 162163164 ⇌ 200201202 ⇌ 238239240 ⇌ 247248 ⇌ 255	Geen functie2700K R:156 G: 118 B: 0 W: 633200K R:156 G: 141 B: 5 W: 894200K R:156 G: 141 B: 14 W: 2555600K R:156 G: 207 B: 54 W: 2558000K R:130 G: 255 B: 96 W: 255Azul R: 0 G: 0 B: 255 W: 0R: 0 G: + B: 255 W: 0Cian R: 0 G: 255 B: 255 W: 0R: 0 G: 255 B: - W: 0Verde R: 0 G: 255 B: 0 rW: 0R: + G: 255 B: 0 W: 0Amarillo R: 255 G: 255 B: 0 W: 0R: 255 G: - B: 0 W: 0Rojo R: 255 G: 0 B: 0 W: 0R: 255 G: 0 B: + W: 0Magenta R: 255 G: 0 B: 255 W: 0R: - G: 0 B: 255 W: 0Azul R: 0 G: 0 B: 255 W: 0Kleur veranderen, snel naar langzaamKleur jump, snel naar langzaam
10	Gobo	000 ⇌ 003004 ⇌ 006007 ⇌ 009010 ⇌ 012013 ⇌ 015016 ⇌ 018019 ⇌ 021022 ⇌ 024025 ⇌ 027028 ⇌ 030031 ⇌ 033034 ⇌ 036037 ⇌ 039040 ⇌ 042043 ⇌ 045046 ⇌ 048049 ⇌ 051052 ⇌ 054055 ⇌ 057	Geen functieGobo 1Gobo 2Gobo 3Gobo 4Gobo 5Gobo 6Gobo 7Gobo 8Gobo 9Geen GoboGobo 10Gobo 11Gobo 12Gobo 13Gobo 14Gobo 15Gobo 16Gobo 17

21	Kanaal	Functie	Waarde	Percentage/instelling
			058 ⇌ 060	Gobo 18
			061 ⇌ 063	Gobo 19
			064 ⇌ 066	Gobo 20
			067 ⇌ 069	Gobo 21
			070 ⇌ 072	Gobo 22
			073 ⇌ 075	Gobo 23
			076 ⇌ 078	Gobo 24
			079 ⇌ 081	Gobo 25
			082 ⇌ 084	Gobo 26
			085 ⇌ 087	Gobo 27
			088 ⇌ 090	Gobo 28
			091 ⇌ 093	Gobo 29
			094 ⇌ 096	Gobo 30
			097 ⇌ 099	Gobo 31
			100 ⇌ 102	Gobo 32
			103 ⇌ 105	Gobo 33
			106 ⇌ 108	Gobo 34
			109 ⇌ 111	Gobo 35
			112 ⇌ 114	Gobo 36
			115 ⇌ 117	Gobo 37
			118 ⇌ 120	Gobo 38
			121 ⇌ 123	Gobo 39
			124 ⇌ 126	Gobo 40
			127 ⇌ 129	Gobo 41
			130 ⇌ 132	Gobo 42
			133 ⇌ 135	Gobo 43
			136 ⇌ 138	Gobo 44
			139 ⇌ 141	Gobo 45
			142 ⇌ 144	Gobo 46
			145 ⇌ 147	Gobo 47
			148 ⇌ 150	Gobo 48
			151 ⇌ 153	Gobo 49
			154 ⇌ 156	Gobo 50
	10 Gobo		157 ⇌ 159	Gobo 51
			160 ⇌ 162	Gobo 52
			163 ⇌ 165	Gobo 53
			166 ⇌ 168	Gobo 54
			169 ⇌ 171	Gobo 55
			172 ⇌ 174	Gobo 56
			175 ⇌ 177	Gobo 57
			178 ⇌ 180	Gobo 58
			181 ⇌ 183	Gobo 59
			184 ⇌ 186	Gobo 60
			187 ⇌ 189	Gobo 61
			190 ⇌ 192	Gobo 62
			193 ⇌ 195	Gobo 63
			196 ⇌ 198	Gobo 64
			199 ⇌ 201	Gobo 65
			202 ⇌ 204	Gobo 66
			205 ⇌ 207	Gobo 67
			208 ⇌ 210	Gobo 68
			211 ⇌ 213	Gobo 69
			214 ⇌ 216	Gobo 70
			217 ⇌ 219	Gobo 71
			220 ⇌ 222	Gobo 72
			223 ⇌ 225	Gobo 73
			226 ⇌ 228	Gobo 74
			229 ⇌ 231	Gobo 75
			232 ⇌ 234	Gobo 76
			235 ⇌ 237	Gobo 77
			238 ⇌ 240	Gobo 78
			241 ⇌ 243	Gobo 79
			244 ⇌ 246	Gobo 80
			247 ⇌ 249	Gobo 81
250 ⇌ 252			Gobo 82
253 ⇌ 255			Gobo 83

21

Kanaal	Functie	Waarde	Percentage/instelling
10 LED Ingebouwde		001 ⇌ 015	Geen functie
		016 ⇌ 017	Ingebouwde 1
		018 ⇌ 019	Ingebouwde 2
		020 ⇌ 021	Ingebouwde 3
		022 ⇌ 023	Ingebouwde 4
		024 ⇌ 025	Ingebouwde 5
		026 ⇌ 027	Ingebouwde 6
		028 ⇌ 029	Ingebouwde 7
		030 ⇌ 031	Ingebouwde 8
		032 ⇌ 033	Ingebouwde 9
		034 ⇌ 035	Ingebouwde 10
		036 ⇌ 037	Ingebouwde 11
		038 ⇌ 039	Ingebouwde 12
		040 ⇌ 041	Ingebouwde 13
		042 ⇌ 043	Ingebouwde 14
		044 ⇌ 045	Ingebouwde 15
		046 ⇌ 047	Ingebouwde 16
		048 ⇌ 049	Ingebouwde 17
		050 ⇌ 051	Ingebouwde 18
		052 ⇌ 053	Ingebouwde 19
		054 ⇌ 055	Ingebouwde 20
		056 ⇌ 057	Ingebouwde 21
		058 ⇌ 059	Ingebouwde 22
		060 ⇌ 061	Ingebouwde 23
		062 ⇌ 063	Ingebouwde 24
		064 ⇌ 065	Ingebouwde 25
		066 ⇌ 067	Ingebouwde 26
		068 ⇌ 069	Ingebouwde 27
		070 ⇌ 071	Ingebouwde 28
		072 ⇌ 073	Ingebouwde 29
		074 ⇌ 075	Ingebouwde 30
		076 ⇌ 077	Ingebouwde 31
		078 ⇌ 079	Ingebouwde 32
		080 ⇌ 081	Ingebouwde 33
		082 ⇌ 083	Ingebouwde 34
		084 ⇌ 085	Ingebouwde 35
		086 ⇌ 087	Ingebouwde 36
		088 ⇌ 089	Ingebouwde 37
		090 ⇌ 091	Ingebouwde 38
		092 ⇌ 093	Ingebouwde 39
		094 ⇌ 095	Ingebouwde 40
		096 ⇌ 097	Ingebouwde 41
		098 ⇌ 099	Ingebouwde 42
		100 ⇌ 101	Ingebouwde 43
		102 ⇌ 103	Ingebouwde 44
		104 ⇌ 105	Ingebouwde 45
		106 ⇌ 107	Ingebouwde 46
		108 ⇌ 109	Ingebouwde 47
		110 ⇌ 111	Ingebouwde 48
		112 ⇌ 113	Ingebouwde 49
		114 ⇌ 115	Ingebouwde 50
		116 ⇌ 117	Ingebouwde 51
		118 ⇌ 119	Ingebouwde 52
		120 ⇌ 121	Ingebouwde 53
		122 ⇌ 123	Ingebouwde 54
		124 ⇌ 125	Ingebouwde 55
		126 ⇌ 127	Ingebouwde 56
		128 ⇌ 135	Ingebouwde 57
		136 ⇌ 137	Ingebouwde 58
		138 ⇌ 139	Ingebouwde 59
		140 ⇌ 141	Ingebouwde 60
		142 ⇌ 143	Ingebouwde 61
		144 ⇌ 145	Ingebouwde 62
		146 ⇌ 147	Ingebouwde 63
148 ⇌ 149	Ingebouwde 64
150 ⇌ 151	Ingebouwde 65

21	Kanaal	Functie	Waarde	Percentage/instelling
	11 LED Ingebouwde		152 ⇌ 153	Ingebouwde 66
			154 ⇌ 155	Ingebouwde 67
			156 ⇌ 157	Ingebouwde 68
			158 ⇌ 159	Ingebouwde 69
			160 ⇌ 161	Ingebouwde 70
			162 ⇌ 163	Ingebouwde 71
			164 ⇌ 165	Ingebouwde 72
			166 ⇌ 167	Ingebouwde 73
			168 ⇌ 169	Ingebouwde 74
			170 ⇌ 171	Ingebouwde 75
			172 ⇌ 173	Ingebouwde 76
			174 ⇌ 175	Ingebouwde 77
			176 ⇌ 177	Ingebouwde 78
			178 ⇌ 179	Ingebouwde 79
			180 ⇌ 181	Ingebouwde 80
			182 ⇌ 183	Ingebouwde 81
			184 ⇌ 185	Ingebouwde 82
			186 ⇌ 187	Ingebouwde 83
			188 ⇌ 189	Ingebouwde 84
			190 ⇌ 191	Ingebouwde 85
			192 ⇌ 193	Ingebouwde 86
			194 ⇌ 195	Ingebouwde 87
			196 ⇌ 197	Ingebouwde 88
			198 ⇌ 199	Ingebouwde 89
			200 ⇌ 201	Ingebouwde 90
			202 ⇌ 203	Ingebouwde 91
			204 ⇌ 205	Ingebouwde 92
			206 ⇌ 207	Ingebouwde 93
			208 ⇌ 209	Ingebouwde 94
			210 ⇌ 211	Ingebouwde 95
			212 ⇌ 213	Ingebouwde 96
			214 ⇌ 215	Ingebouwde 97
			216 ⇌ 217	Ingebouwde 98
			218 ⇌ 219	Ingebouwde 99
			220 ⇌ 221	Ingebouwde 100
			222 ⇌ 223	Ingebouwde 101
			224 ⇌ 225	Ingebouwde 102
			226 ⇌ 227	Ingebouwde 103
			228 ⇌ 229	Ingebouwde 104
			230 ⇌ 231	Ingebouwde 105
			232 ⇌ 233	Ingebouwde 106
			234 ⇌ 235	Ingebouwde 107
			236 ⇌ 237	Ingebouwde 108
			238 ⇌ 239	Ingebouwde 109
			240 ⇌ 241	Ingebouwde 110
			242 ⇌ 243	Ingebouwde 111
			244 ⇌ 245	Ingebouwde 112
			246 ⇌ 247	Ingebouwde 113
			248 ⇌ 255	Ingebouwde 114
	12	LED Ingebouwde snelheid	001 ⇌ 127	Roteren met de klok mee, langzaam tot snel
			128	Stop
			129 ⇌ 255	Tegen de klok in roteren, snel tot langzaam
	13	LED Ingebouwde vertraging	000 ⇌ 255	Langzaam tot snel

21

Kanaal	Functie	Waarde	Percentage/instelling
14	Achtergrondkleur macro	000001 ⇔ 002003 ⇔ 004005 ⇔ 006007 ⇔ 008009 ⇔ 01011012 ⇔ 048049050 ⇔ 086087088 ⇔ 124125126 ⇔ 162163164 ⇔ 200201202 ⇔ 238239240 ⇔ 247248 ⇔ 255	Geen functie2700K R:156 G: 118 B: 0 W: 633200K R:156 G: 141 B: 5 W: 894200K R:156 G: 141 B: 14 W: 2555600K R:156 G: 207 B: 54 W: 2558000K R:130 G: 255 B: 96 W: 255Azul R: 0 G: 0 B: 255 W: 0R: 0 G: + B: 255 W: 0Cian R: 0 G: 255 B: 255 W: 0R: 0 G: 255 B: - W: 0Verde R: 0 G: 255 B: 0 W: 0R: + G: 255 B: 0 W: 0Amarillo R: 255 G: 255 B: 0 W: 0R: 255 G: - B: 0 W: 0Rojo R: 255 G: 0 B: 0 W: 0R: 255 G: 0 B: + W: 0Magenta R: 255 G: 0 B: 255 W: 0R: - G: 0 B: 255 W: 0Azul R: 0 G: 0 B: 255 W: 0Kleur veranderen, snel naar langzaamKleur jump, snel naar langzaam
15	Achtergrondkleur Dimmer	000 ⇔ 255	0-100%
16	Zoom	000 ⇔ 255	0-100%
17	Regeling	001 ⇔ 009010 ⇔ 014015 ⇔ 019020 ⇔ 024025 ⇔ 029030 ⇔ 034035 ⇔ 039040 ⇔ 044045 ⇔ 049050 ⇔ 054055 ⇔ 059060 ⇔ 064065 ⇔ 069070 ⇔ 074075 ⇔ 079080 ⇔ 084085 ⇔ 089090 ⇔ 094095 ⇔ 099100 ⇔ 104105 ⇔ 109110 ⇔ 114115 ⇔ 119120 ⇔ 124125 ⇔ 129130 ⇔ 134135 ⇔ 139140 ⇔ 144145 ⇔ 255	Geen functieVerduisteren tijdens zwenken/kantelenGeen functieRGBW het mengen van kleuren (5 sec.)CMY het mengen van kleuren (5 sec.)Geen functieGeen functieGeen functieKantelreset (5 s activeringsvertraging)Zwenkreset (5 s activeringsvertraging)Zoomreset (5 s activeringsvertraging)Geen functieAlles resetten (5 s activeringsvertraging)Geen functieZwenk/kantelbeweging omdraaien(5 s activeringsvertraging)Zwenkbeweging omdraaien(5 s activeringsvertraging)Kantelbeweging omdraaien(5 s activeringsvertraging)Uitschakelen zwenkbeweging omdraaien(5 s activeringsvertraging)Uitschakelen kantelbeweging omdraaien(5 s activeringsvertraging)Uitschakelen zwenk/kantelbeweging omdraaien(5 s activeringsvertraging)Geen functieGeen functieZuinige ventilator (5 s activeringsvertraging)Volledige ventilator (5 s activeringsvertraging)Automatische ventilator(5 s activeringsvertraging)Snelle dimmercurve (5 s activeringsvertraging)Gladde dimmercurve (5 s activeringsvertraging)Geen functie
18	Rood (Cyaan)	000 ⇔ 255	0-100%
19 Groen (Magenta)	000	⇔ 255	0-100%
20	Blauw (Geel)	⇔ 255	0-100%
21	Wit	000 ⇔ 255	0-100%

Contact Us

World Headquarters
