MODE D'EMPLOI Rogue RH1 Hybrid Chauvet
À Propos de ce Manuel
Le manuel de référence (MR) du Rogue™ RH1 Hybrid reprend des informations de base sur ce produit notamment en matière de connexions, montage, options d menu et valeurs DMX. Téléchargez le Manuel d'Utilisation sur www.chauvetprofessional.com for pour de plus amples informations.
Clause de Non-Responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.
Consignes de Sécurité
- N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
- Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
- ATTENTION: Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
- ATTENTION : le boîtier de ce produit peut s'avérer brûlant lors du fonctionnement.
- Montez toujours ce produit dans un endroit bien ventilé, à au moins 50 cm (20 pouces) des surfaces adjacentes.
- Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du produit lorsque celui-ci fonctionne.
- Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce produit en hauteur.
- N'utilisez PAS cet appareil en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pourrait en affecter le fonctionnement. (IP20)
- N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.
- Ne connectez ce produit NI à un gradateur NI à un rhéostat.
- Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.
- N'utilisez QUE les lyres de suspension ou les poignées pour transporter cet appareil. Ne transportez jamais cet appareil par sa lyre asservie.
- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
- La température ambiante maximale doit être de 113^ F ( 45^ C). Ne le faites pas fonctionner à des températures plus élevées.
- En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Mexique, et du Benelux contactez votre distributeur si vous avez besoin d'assistance ou de renvoyer votre produit.
- Aux États-Unis, au Royaume-Uni, en Irlande, au Mexique, et du Benelux consultez la rubrique Contact Us en fin de MR pour plus d'informations.
Contact
Ce Qui est · Un Rogue™ RH1 Hybrid
Compris
- Un cordon d'alimentation powerCON® de Neutrik®
- Une fiche de garantie
• 2 fixations Omega sans matériel de montage
- Un manuel de référence
Alimentation CA
Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
Prise CA
| Connexion | Câble (États-Unis) | Câble (Europe) | Couleur de la vis |
| Conducteur CA | Noir | Marron | Jaune/Cuivré |
| Neutre CA | Blanc | Bleu | Argenté |
| Terre CA | Vert/Jaune | Vert/Jaune | Vert |
Remplacement du Fusible
- Débranchez l'appareil de l'alimentation.
- À l'aide d'un tournevis à tête plate, dévissez le couvercle du porte-fusible du boîtier.
- Retirez le fusil obsolète et remplacez-le par un fusible en bon état de même type et ampérage.
- Revissez le couvercle du porte-fusible et rebranchez l'unité.
Remplacement de la Lampe
- Éteignez le projecteur et débranchez-le.
- Attendez au moins 15 minutes que la lampe refroidisse.
- Desserrez les deux vis à tête cruciforme d'un quart de tour à l'arrière du panneau de la tête.
- Notez que l'orientation de la lampe. Trous d'aération sur le devant de la lampe devrait aligner horizontalement avec les prises d'air sur le cadre de la lampe. Orientez l'appareil afin que les câbles d'alimentation de la lampe sortent du coin inférieur droit lorsque vous regardez l'arrière de la tête.
- En utilisant la base de la lampe, poussez la lampe vers le bas contre les clips ressorts situés sur le fond, puis tournez la lampe pour la sortir par le haut.
- Tirez les deux fils connectés à la lampe par des cosses plates.
- Effectuez les étapes ci-dessus dans le sens inverse pour installer la nouvelle lampe.
Veuillez consulter le Manuel d'Utilisation pour de plus amples instructions accompagnées d'images.


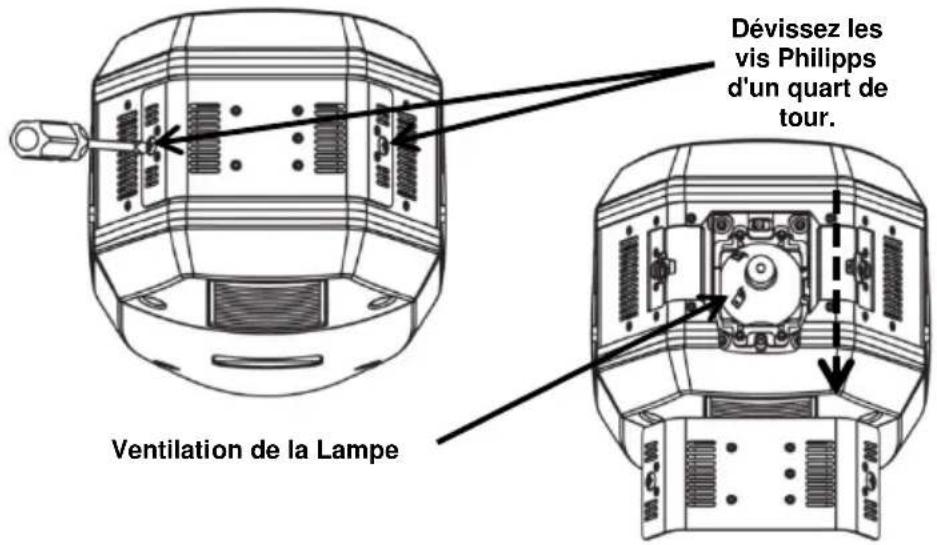

Dévissez les vis Philipps d'un quart de tour. Ventilation de la Lampe
RISQUE D'EXPLOSION LAMP! Trous d'aération sur le devant de la lampe devrait aligner horizontalement avec les prises d'air sur le cadre de la lampe Cela est extrêmement important pour le refroidissement de la lampe.
Raccordement DMX
Le Rogue™ RH1 Hybrid fonctionnera conjointement avec un jeu d'orgues DMX doté d'une connexion de donnée DMX à 3 ou 5 broches. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.
Connexion DMX
Le Rogue™ RH1 Hybrid utilise une connexion de donnée DMX à 3 ou 5 broches pour ses personnalités DMX : 20CH et 25CH. Vous trouverez les instructions de connexion et configuration de cet appareil pour un bon fonctionnement en DMX dans le manuel d'utilisation.
Installation
Avant de monter cet appareil, lisez et assimilez les consignes de sécurité. Utilisez au moins deux points de montage pour cet appareil. Veillez à ce que les fixation sont capables de supporter le poids de l'unité. Découvrez notre gamme de fixations CHAUVET® sur trusst.com/productcategory/base-plates-accessories-clamps/.
Diagramme de Montage de l'Appareil


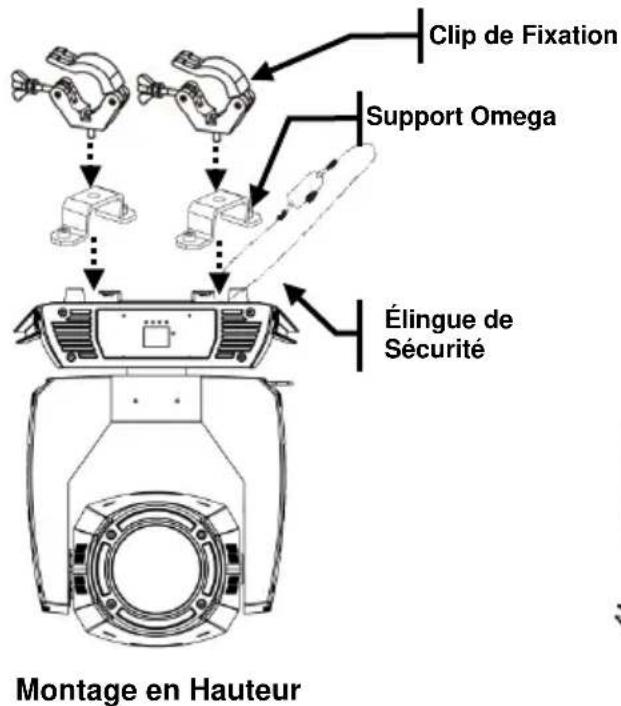

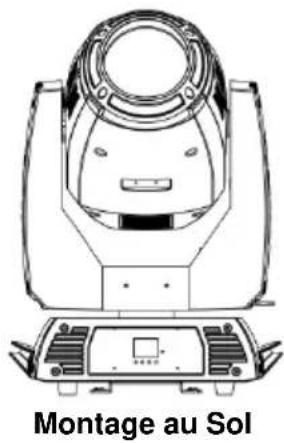

Clip de Fixation Support Omega Élingue de Sécurité Montage en Hauteur
Description du Tableau de Commandes
| Bouton | Fonction |
| Permet la sortie du menu ou de la fonction en cours | |
| Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée | |
| Permet de parcourir les listes de menu vers le haut, dans une fonction permet d'augmenter les valeurs numériques | |
| Permet de parcourir les listes de menu vers le bas, dans une fonction permet de diminuer les valeurs numériques |
Tableu de Menu
| Niveau Principal | Niveaux de Programmation | Description | ||
| Address | 001-512 | Configure l'adresse DMX de départ | ||
| Run Mode | DMX | 20CH | Sélectionne le mode DMX | |
| 25CH | ||||
| Auto Test | Lance la séquence de test de l'appareil | |||
| Manual Test | Pan | 000-255 | Permet de commander manuellement tous les paramètres du panneau de commande | |
| Pan Fine | ||||
| Tilt | ||||
| Tilt Fine | ||||
| P/T Speed | ||||
| Dimmer | ||||
| Dimmer Fine | ||||
| Shutter | ||||
| Color | ||||
| Gobo2 | ||||
| Gobo | ||||
| Gobo Rot | ||||
| Focus | ||||
| Focus Fine | ||||
| Zoom | ||||
| Zoom Fine | ||||
| Prism1 | ||||
| Prism1 Rot | ||||
| Prism2 | ||||
| Prism2 Rot | ||||
| Frost1 | ||||
| Frost2 | ||||
| P/T Macro | ||||
| P/T Ma.Speed | ||||
| Special Function | ||||
Tableu de Menu (Suite)
| Niveau Principal | Niveaux de Programmation | Description | ||
| Setup | Pan Reverse | YES | Fonctionnement inversé du pan | |
| NO | Fonctionnement normal du pan | |||
| Tilt Reverse | YES | Fonctionnement inversé du tilt | ||
| NO | Fonctionnement normal du tilt | |||
| Screen Reverse | YES | Fait pivoter l'écran de commandes de 180° | ||
| NO | Vue normale de l'écran de commandes | |||
| Pan Angle | 540 | Sélectionne une plage d'angle de pan à 540° | ||
| 360 | Sélectionne une plage d'angle de pan à 360° | |||
| 180 | Sélectionne une plage d'angle de pan à 180° | |||
| Tilt Angle | 270 | Sélectionne une plage d'angle de tilt à 270° | ||
| 180 | Sélectionne une plage d'angle de tilt à 180° | |||
| 90 | Sélectionne une plage d'angle de tilt à 90° | |||
| BL.O.P/T Move | YES | Définit la temporisation de la mise en noir général du pan ou tilt | ||
| NO | ||||
| BL.O.ColorMove | YES | Définit la temporisation de la mise en noir général du changement de couleur | ||
| NO | ||||
| BL.O.GoboMove | YES | Définit la temporisation de la mise en noir général du changement de gobo | ||
| NO | ||||
| Lamp Settings | On/Off | ON | Allume ou éteint l'unité | |
| OFF | ||||
| State/Power on | ON | Définit le statut de la lampe lors de la mise sous tension de l'unité | ||
| OFF | ||||
| Off Via Dmx | YES | Éteint l'unité via le jeu d'orgues DMX | ||
| NO | ||||
| On If Dmx On | YES | La lampe s'allume quand le signal DMX est détecté | ||
| NO | ||||
| Off If Dmx Off | YES | La lampe s'éteint quand le signal DMX est perdu | ||
| NO | ||||
Tableu de Menu (Suite)
| Niveau Principal | Niveaux de Programmation | Description | ||
| Setup (Suite) | Lamp Settings (Suite) | Ignition Delay | 000–255 | Sélectionne la durée de la temporisation entre le moment où l'appareil s'allume et où la lampe s'allume |
| Low Power Delay | 000–255 | Sélectionne la durée de la temporisation entre le moment où l'obturateur se ferme et la lampe se met en mode veille. | ||
| Reset Lamp Time | YES | Réinitialise la minuterie de la lampe | ||
| NO | Conserve la configuration de la minuterie de la lampe | |||
| Maintenance Timer | Interval 10–250 | Définit le nombre d'heures entre deux maintenances | ||
| Remaining Time | NO | Indique le temps restant lors du cycle de maintenance | ||
| RESET | Réinitialise le temps | |||
| Reset Function | Pan/Tilt | YES | Réinitialise les fonctions pan et tilt à leurs positions de départ | |
| NO | ||||
| Shutter/Prism | YES | Réinitialise toutes les fonctions roulant /prisme à leurs positions de départ | ||
| NO | ||||
| Color | YES | Réinitialise toutes les fonctions decouleurs à leurs positions de départ | ||
| NO | ||||
| Gobo | YES | Réinitialise toutes les fonctions de gobosà leurs positions de départ | ||
| NO | ||||
| Zoom/Frost/Focus | YES | Réinitialise les fonctions zoom, le gel, etmise au point à leurs positions de départ | ||
| NO | ||||
| All | YES | Réinitialise toutes les fonctions à leurspositions de départ | ||
| NO | ||||
| Factory Settings | YES | Réinitialise l'unité à sa configurationd'usine | ||
| NO | ||||
| Sys Info | Ver: | Affiche la version logicielle | ||
| Running Mode: | Affiche le mode actuel de fonctionnement | |||
| Dmx Address: | Affiche l'adresse DMX actuelle | |||
| Temperature: | Affiche la température de l'unité enCelsius | |||
| Lamp On Time: | Affiche le temps de fonctionne de la lampe depuis son installation (si le compteur a été remis à zéro quand la lampe a été changée) | |||
| Remain Time: | Indique le temps restant lors du cycle demaintenance | |||
Valeurs DMX
| 25CH | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 1 | Pan | 000Ü 255 | 0–100% | |
| 2 | Pan Précis | 000Ü 255 | Contrôle précis (16-bit) | |
| 3 | Tilt | 000Ü 255 | 0–100% | |
| 4 | Tilt Précis | 000Ü 255 | Contrôle précis (16-bit) | |
| 5 | Vitesse Pan/Tilt | 000Ü 255 | 0–100% | |
| 6 | Gradateur | 000Ü 255 | 0–100% | |
| 7 | Gradateur Fin | 000Ü 255 | Contrôle précis (16-bit) | |
| 8 | Obturateur | 000Ü 007 | Fermé | |
| 008Ü 015 | Ouvert | |||
| 016Ü 131 | Lent à rapide | |||
| 132Ü 167 | Fermeture rapide, ouverture lente(lent à rapide) | |||
| 168Ü 203 | Fermeture lente, ouverture rapide(lent à rapide) | |||
| 204Ü 239 | Effet de pulsation de lent à rapide | |||
| 240Ü 247 | Effet aléatoire de lent à rapide | |||
| 248Ü 255 | Ouvert | |||
| 9 | Roue de Couleurs | 000Ü 003 | Ouvert | |
| 004Ü 007 | Rouge | |||
| 008Ü 011 | Orange | |||
| 012Ü 015 | Cyan | |||
| 016Ü 019 | Vert clair | |||
| 020Ü 023 | Jaune clair | |||
| 024Ü 027 | Vert | |||
| 028Ü 031 | Magenta | |||
| 032Ü 035 | Bleu foncé | |||
| 036Ü 039 | Jaune foncé | |||
| 040Ü 043 | Bleu | |||
| 044Ü 047 | CTO 5600 K | |||
| 048Ü 051 | CTO 6500 K | |||
| 052Ü 059 | UV | |||
| 060Ü 187 | Demi couleurs | |||
| 188Ü 219 | Défilement dans le sens des aiguilles d'unemontre, rapide à lent | |||
| 220Ü 223 | Arrêt | |||
| 224Ü 255 | Défilement dans le sens inverse des aiguillesd'une montre, lent à rapide |
Valeurs DMX (Suite)
| 25CH (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 000Ü 003 | Ouvert | |||
| 004Ü 006 | Gobo 1 | |||
| 007Ü 009 | Gobo 2 | |||
| 010Ü 012 | Gobo 3 | |||
| 013Ü 015 | Gobo 4 | |||
| 016Ü 018 | Gobo 5 | |||
| 019Ü 021 | Gobo 6 | |||
| 022Ü 024 | Gobo 7 | |||
| 025Ü 027 | Gobo 8 | |||
| 028Ü 030 | Gobo 9 | |||
| 031Ü 033 | Gobo 10 | |||
| 034Ü 036 | Gobo 11 | |||
| 037Ü 039 | Gobo 12 | |||
| 040Ü 042 | Gobo 13 | |||
| 043Ü 059 | Ouvert | |||
| 10 Roue de Gobo 1 | 060Ü 063 | Oscillation de gobos 1, lent à rapide | ||
| 064Ü 067 | Oscillation de gobos 2, lent à rapide | |||
| 068Ü 071 | Oscillation de gobos 3, lent à rapide | |||
| 072Ü 075 | Oscillation de gobos 4, lent à rapide | |||
| 076Ü 079 | Oscillation de gobos 5, lent à rapide | |||
| 080Ü 083 | Oscillation de gobos 6, lent à rapide | |||
| 084Ü 087 | Oscillation de gobos 7, lent à rapide | |||
| 088Ü 091 | Oscillation de gobos 8, lent à rapide | |||
| 092Ü 095 | Oscillation de gobos 9, lent à rapide | |||
| 096Ü 099 | Oscillation de gobos 10, lent à rapide | |||
| 100Ü 103 | Oscillation de gobos 11, lent à rapide | |||
| 104Ü 107 | Oscillation de gobos 12, lent à rapide | |||
| 108Ü 111 | Oscillation de gobos 13, lent à rapide | |||
| 112Ü 127 | Ouvert | |||
| 128Ü 189 | Défilement de gobo dans le sens des aiguilles d'une montre, rapide à lent | |||
| 190Ü 193 | Arrêt | |||
| 194Ü 255 | Défilement de gobo dans le sens inverse des aiguilles d'une montre, lent à rapide | |||
Valeurs DMX (Suite)
| 25CH (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 11 Roue de Gobo 2 | 000 | Ouvert | ||
| 000Û 005 | Ouvert (ouverture le met en mode Spot) | |||
| 006Û 011 | Gobo 1 | |||
| 012Û 017 | Gobo 2 | |||
| 018Û 023 | Gobo 3 | |||
| 024Û 029 | Gobo 4 | |||
| 030Û 035 | Gobo 5 | |||
| 036Û 041 | Gobo 6 | |||
| 042Û 047 | Gobo 7 | |||
| 048Û 053 | Gobo 8 | |||
| 054Û 063 | Gobo 9 | |||
| 064Û 073 | Oscillation de gobos 1, lent à rapide | |||
| 074Û 079 | Oscillation de gobos 2, lent à rapide | |||
| 080Û 085 | Oscillation de gobos 3, lent à rapide | |||
| 086Û 091 | Oscillation de gobos 4, lent à rapide | |||
| 092Û 097 | Oscillation de gobos 5, lent à rapide | |||
| 098Û 103 | Oscillation de gobos 6, lent à rapide | |||
| 104Û 109 | Oscillation de gobos 7, lent à rapide | |||
| 110Û 115 | Oscillation de gobos 8, lent à rapide | |||
| 116Û 121 | Oscillation de gobos 9, lent à rapide | |||
| 122Û 127 | Ouvert | |||
| 128Û 191 | Défilement de gobo dans le sens des aiguilles d'une montre, rapide à lent | |||
| 192Û 255 | Défilement de gobo dans le sens inverse des aiguilles d'une montre, lent à rapide | |||
| 12 | Rotation de Roue de Gobo 2 | 000Û 063 | Index de gobo | |
| 064Û 147 | Rotation horaire, lent à rapide | |||
| 148Û 231 | Rotation antihoraire, rapide à lent | |||
| 232Û 255 | Rotation horaire/rotation anti-horaire | |||
| 13 | Mise au point | 000Û 255 | 0–100% | |
| 14 | Mise au point fin | 000Û 255 | Contrôle précis (16-bit) | |
| 15 | Zoom | 000Û 255 | 0–100% | |
| 16 | Zoom fin | 000Û 255 | Contrôle précis (16-bit) | |
| 17 Prisme 1 | 000Û 004 | Pas de fonction | ||
| 005Û 255 | Insertion de prisme | |||
| 18 | Rotation de Prisme 1 | 000Û 127 | Indexation de prisme | |
| 128Û 189 | Rotation dans le sens inverse des aiguilles d'une montre, rapide à lent | |||
| 190Û 193 | Arrêt | |||
| 194Û 255 | Rotation dans le sens des aiguilles d'une montre, lent à rapide | |||
| 19 Prisme 2 | 000Û 004 | Pas de fonction | ||
| 005Û 255 | Insertion de prisme | |||
| 20 | Rotation de Prisme 2 | 000Û 127 | Indexation de prisme | |
| 128Û 189 | Rotation dans le sens inverse des aiguilles d'une montre, rapide à lent | |||
| 190Û 193 | Arrêt | |||
| 194Û 255 | Rotation dans le sens des aiguilles d'une montre, lent à rapide | |||
Valeurs DMX (Suite)
| 25CH (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 21 | Effet Dépoli | 000Ü 255 | 0–100% | |
| 22 | Beam Defraction | 000Ü 255 | 0–100% | |
| 23 | Macros de Mouvements | 000Ü 007 | Pas de fonction | |
| 008Ü 015 | Effet 1 | |||
| 016Ü 023 | Effet 2 | |||
| 024Ü 031 | Effet 3 | |||
| 032Ü 039 | Effet 4 | |||
| 040Ü 047 | Effet 5 | |||
| 048Ü 055 | Effet 6 | |||
| 056Ü 063 | Effet 7 | |||
| 064Ü 071 | Effet 8 | |||
| 072Ü 079 | Effet 9 | |||
| 080Ü 087 | Effet 10 | |||
| 088Ü 095 | Effet 11 | |||
| 096Ü 103 | Effet 12 | |||
| 104Ü 111 | Effet 13 | |||
| 112Ü 119 | Effet 14 | |||
| 120Ü 127 | Effet 15 | |||
| 128Ü 135 | Effet 16 | |||
| 136Ü 143 | Effet 17 | |||
| 144Ü 151 | Effet 18 | |||
| 152Ü 159 | Effet 19 | |||
| 160Ü 167 | Effet 20 | |||
| 168Ü 175 | Effet 21 | |||
| 176Ü 183 | Effet 22 | |||
| 184Ü 191 | Effet 23 | |||
| 192Ü 199 | Effet 24 | |||
| 200Ü 207 | Effet 25 | |||
| 208Ü 215 | Effet 26 | |||
| 216Ü 223 | Effet 27 | |||
| 224Ü 231 | Effet 28 | |||
| 232Ü 239 | Effet 29 | |||
| 240Ü 247 | Effet 30 | |||
| 248Ü 255 | Effet 31 |
Valeurs DMX (Suite)
| 25CH (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 24 | Vitesse Macros de Mouvements | 000Û 255 | 0–100% | |
| 25 Commande | 000Û 029 | Aucune fonction | ||
| 030Û 039 | Mode conventionnel de gradation | |||
| 040Û 049 | Mode linéaire de gradation | |||
| 050Û 059 | Mode rapide balayage/basculement | |||
| 060Û 069 | Mode normal balayage/basculement | |||
| 070Û 079 | Noir général en balayage/basculement(3 secondes de pause) | |||
| 080Û 089 | Désactivation du noir général en balayage/basculement (3 secondes de pause) | |||
| 090Û 099 | Noir général pendant déplacement roue de couleurs (3 secondes de pause) | |||
| 100Û 109 | Désactivation du noir général de la roue de couleurs (3 secondes de pause) | |||
| 110Û 119 | Noir général pendant déplacement roues de gobos (3 secondes de pause) | |||
| 120Û 129 | Désactivation du noir général des roues de gobos (3 secondes de pause) | |||
| 130Û 139 | Lampe allumée | |||
| 140Û 149 | Réinitialisation du balayage/basculement | |||
| 150Û 159 | Réinitialisation de la roue de couleurs | |||
| 160Û 169 | Réinitialisation de la roue de gobos | |||
| 170Û 179 | Réinitialisation de l'obturateur/du prisme | |||
| 180Û 189 | Aucune fonction | |||
| 190Û 199 | Réinitialisation du frost/focus/zoom | |||
| 200Û 209 | Tout réinitialiser | |||
| 210Û 219 | Noir général de toutes les fonctions pendant le balayage/basculement | |||
| 220Û 229 | Désactivation du noir général de toutes les fonctions pendant le balayage/basculement | |||
| 230Û 239 | Lampe éteinte | |||
| 240Û 247 | Vitesse des mouvements balayage/basculement, accélération activée | |||
| 248Û 255 | Vitesse des mouvements balayage/basculement, accélération désactivée | |||
Valeurs DMX (Suite)
| 20CH | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 1 | Pan | 000Ü 255 | 0–100% | |
| 2 | Pan Précis | 000Ü 255 | Contrôle précis (16-bit) | |
| 3 | Tilt | 000Ü 255 | 0–100% | |
| 4 | Tilt Précis | 000Ü 255 | Contrôle précis (16-bit) | |
| 5 | Vitesse Pan/Tilt | 000Ü 255 | 0–100% | |
| 6 | Gradateur | 000Ü 255 | 0–100% | |
| 7 | Obturateur | 000Ü 007 | Fermé | |
| 008Ü 015 | Ouvert | |||
| 016Ü 131 | Lent à rapide | |||
| 132Ü 167 | Fermeture rapide, ouverture lente(lent à rapide) | |||
| 168Ü 203 | Fermeture lente, ouverture rapide(lent à rapide) | |||
| 204Ü 239 | Effet de pulsation de lent à rapide | |||
| 240Ü 247 | Effet aléatoire de lent à rapide | |||
| 248Ü 255 | Ouvert | |||
| 8 | Roue de Couleurs | 000Ü 003 | Ouvert | |
| 004Ü 007 | Rouge | |||
| 008Ü 011 | Orange | |||
| 012Ü 015 | Cyan | |||
| 016Ü 019 | Vert clair | |||
| 020Ü 023 | Jaune clair | |||
| 024Ü 027 | Vert | |||
| 028Ü 031 | Magenta | |||
| 032Ü 035 | Bleu foncé | |||
| 036Ü 039 | Jaune foncé | |||
| 040Ü 043 | Bleu | |||
| 044Ü 047 | CTO 5600 K | |||
| 048Ü 051 | CTO 6500 K | |||
| 052Ü 059 | UV | |||
| 060Ü 187 | Demi couleurs | |||
| 188Ü 219 | Défilement dans le sens des aiguilles d'une montre, rapide à lent | |||
| 220Ü 223 | Arrêt | |||
| 224Ü 255 | Défilement dans le sens inverse des aiguilles d'une montre, lent à rapide |
Valeurs DMX (Suite)
| 20CH (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 000Ü 003 | Ouvert | |||
| 004Ü 006 | Gobo 1 | |||
| 007Ü 009 | Gobo 2 | |||
| 010Ü 012 | Gobo 3 | |||
| 013Ü 015 | Gobo 4 | |||
| 016Ü 018 | Gobo 5 | |||
| 019Ü 021 | Gobo 6 | |||
| 022Ü 024 | Gobo 7 | |||
| 025Ü 027 | Gobo 8 | |||
| 028Ü 030 | Gobo 9 | |||
| 031Ü 033 | Gobo 10 | |||
| 034Ü 036 | Gobo 11 | |||
| 037Ü 039 | Gobo 12 | |||
| 040Ü 042 | Gobo 13 | |||
| 043Ü 059 | Ouvert | |||
| 9 Roue de Gobo 1 | 060Ü 063 | Oscillation de gobos 1, lent à rapide | ||
| 064Ü 067 | Oscillation de gobos 2, lent à rapide | |||
| 068Ü 071 | Oscillation de gobos 3, lent à rapide | |||
| 072Ü 075 | Oscillation de gobos 4, lent à rapide | |||
| 076Ü 079 | Oscillation de gobos 5, lent à rapide | |||
| 080Ü 083 | Oscillation de gobos 6, lent à rapide | |||
| 084Ü 087 | Oscillation de gobos 7, lent à rapide | |||
| 088Ü 091 | Oscillation de gobos 8, lent à rapide | |||
| 092Ü 095 | Oscillation de gobos 9, lent à rapide | |||
| 096Ü 099 | Oscillation de gobos 10, lent à rapide | |||
| 100Ü 103 | Oscillation de gobos 11, lent à rapide | |||
| 104Ü 107 | Oscillation de gobos 12, lent à rapide | |||
| 108Ü 111 | Oscillation de gobos 13, lent à rapide | |||
| 112Ü 127 | Ouvert | |||
| 128Ü 189 | Défilement de gobo dans le sens des aiguilles d'une montre, rapide à lent | |||
| 190Ü 193 | Arrêt | |||
| 194Ü 255 | Défilement de gobo dans le sens inverse des aiguilles d'une montre, lent à rapide | |||
Valeurs DMX (Suite)
| 20CH (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 10 Roue de Gobo 2 | 000 | Ouvert | ||
| 000Û 005 | Ouvert (ouverture le met en mode Spot) | |||
| 006Û 011 | Gobo 1 | |||
| 012Û 017 | Gobo 2 | |||
| 018Û 023 | Gobo 3 | |||
| 024Û 029 | Gobo 4 | |||
| 030Û 035 | Gobo 5 | |||
| 036Û 041 | Gobo 6 | |||
| 042Û 047 | Gobo 7 | |||
| 048Û 053 | Gobo 8 | |||
| 054Û 063 | Gobo 9 | |||
| 064Û 073 | Oscillation de gobos 1, lent à rapide | |||
| 074Û 079 | Oscillation de gobos 2, lent à rapide | |||
| 080Û 085 | Oscillation de gobos 3, lent à rapide | |||
| 086Û 091 | Oscillation de gobos 4, lent à rapide | |||
| 092Û 097 | Oscillation de gobos 5, lent à rapide | |||
| 098Û 103 | Oscillation de gobos 6, lent à rapide | |||
| 104Û 109 | Oscillation de gobos 7, lent à rapide | |||
| 110Û 115 | Oscillation de gobos 8, lent à rapide | |||
| 116Û 121 | Oscillation de gobos 9, lent à rapide | |||
| 122Û 127 | Ouvert | |||
| 128Û 191 | Défilement de gobo dans le sens des aiguilles d'une montre, rapide à lent | |||
| 192Û 255 | Défilement de gobo dans le sens inverse des aiguilles d'une montre, lent à rapide | |||
| 11 | Rotation de Roue de Gobo 2 | 000Û 063 | Index de gobo | |
| 064Û 147 | Rotation horaire, lent à rapide | |||
| 148Û 231 | Rotation antihoraire, rapide à lent | |||
| 232Û 255 | Rotation horaire/rotation anti-horaire | |||
| 12 | Mise au point | 000Û 255 | 0–100% | |
| 13 | Zoom | 000Û 255 | 0–100% | |
| 14 Prisme 1 | 000Û 004 | Pas de fonction | ||
| 005Û 255 | Insertion de prisme | |||
| 15 | Rotation de Prisme 1 | 000Û 127 | Indexation de prisme | |
| 128Û 189 | Rotation dans le sens inverse des aiguilles d'une montre, rapide à lent | |||
| 190Û 193 | Arrêt | |||
| 194Û 255 | Rotation dans le sens des aiguilles d'une montre, lent à rapide | |||
| 16 Prisme 2 | 000Û 004 | Pas de fonction | ||
| 005Û 255 | Insertion de prisme | |||
| 17 | Rotation de Prisme 2 | 000Û 127 | Indexation de prisme | |
| 128Û 189 | Rotation dans le sens inverse des aiguilles d'une montre, rapide à lent | |||
| 190Û 193 | Arrêt | |||
| 194Û 255 | Rotation dans le sens des aiguilles d'une montre, lent à rapide | |||
| Effet Dépoli | 000Û 255 | 0–100% | ||
| 19 | Beam Defraction | 000Û 255 | 0–100% | |
Valeurs DMX (Suite)
| 20CH (Suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 000Û 029 | Aucune fonction | |||
| 030Û 039 | Mode conventionnel de gradation | |||
| 040Û 049 | Mode linéaire de gradation | |||
| 050Û 059 | Mode rapide balayage/basculement | |||
| 060Û 069 | Mode normal balayage/basculement | |||
| 070Û 079 | Noir général en balayage/basculement(3 secondes de pause) | |||
| 080Û 089 | Désactivation du noir général en balayage/basculement (3 secondes de pause) | |||
| 090Û 099 | Noir général pendant déplacement roue de couleurs (3 secondes de pause) | |||
| 100Û 109 | Désactivation du noir général de la roue de couleurs (3 secondes de pause) | |||
| 110Û 119 | Noir général pendant déplacement roues de gobos (3 secondes de pause) | |||
| 120Û 129 | Désactivation du noir général des roues de gobos (3 secondes de pause) | |||
| 20 Commande | 130Û 139 | Lampe allumée | ||
| 140Û 149 | Réinitialisation du balayage/basculement | |||
| 150Û 159 | Réinitialisation de la roue de couleurs | |||
| 160Û 169 | Réinitialisation de la roue de gobos | |||
| 170Û 179 | Réinitialisation de l'obturateur/du prisme | |||
| 180Û 189 | Aucune fonction | |||
| 190Û 199 | Réinitialisation du frost/focus/zoom | |||
| 200Û 209 | Tout réinitialiser | |||
| 210Û 219 | Noir général de toutes les fonctions pendant le balayage/basculement | |||
| 220Û 229 | Désactivation du noir général de toutes les fonctions pendant le balayage/basculement | |||
| 230Û 239 | Lampe éteinte | |||
| 240Û 247 | Vitesse des mouvements balayage/basculement, accélération activée | |||
| 248Û 255 | Vitesse des mouvements balayage/basculement, accélération désactivée | |||
