GEBRUIKSAANWIJZING Rogue RH1 Hybrid Chauvet

Over deze handleiding

De Rogue™ RH1 Hybrid Beknopte Handleiding (BH) bevat basisinformatie ove het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Veiligheidsinstructies

• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
  • KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
• Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
• Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
• Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden. (IP20)
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
• Sluit dit product NIET aan op een dimmer of een regelweerstand.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Gebruik UITSLUITEND montagebeugels of de hendels om dit product te dragen. Draag het product niet aan de bewegende kop.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

Contact

- Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren.

- Maak vanuit de VS, het VK, Ierland, Mexico of Benelux gebruik van de informatie onder Neem contact met ons op aan het einde van deze BH.

Wat is inbegrepen

- Rogue™ RH1 Hybrid

• 2 Omegabeugels met bevestigingsapparatuur

- Neutrik® powerCON® stroomsnoer

- Beknopte handleiding

- Garantiekaart

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zettenof door het te ontkoppelen.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live	Zwart	Bruin	Geel/messing
AC Neutraal	Wit	Blauw	Zilver
AC Aarde	Groen/geel	Groen/geel	Groen

De zekering vervangen

1. Ontkoppel dit product van de stroom.
2. Gebruik een kruiskopschroevendraaier nr. 2 en schroef de kap van de zekeringshouder los van de behuizing.
3. Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

Lampvervanging

1. Schakel de armatuur uit en ontkoppel het van de stroom.
2. Wacht ten minste 15 minuten om de lamp af te laten koelen.
3. Maak de 2 2 kruiskopschroeven op het achterpaneel van de kop los.
4. Kennis te nemen met betrekking tot de oriëntatie van de lamp.
   Ventilatieopeningen op de voorkant van de lamp moet horizontaal zijn uitgelijnd met de ventilatieopeningen aan de lamp frame. Richt het product zo dat de stroomkabels van de lamp uit de hoek rechtsonder komen, wanneer u tegen de achterkant van de kop kijkt.
5. Duw de lamp met het lamponderstek tegen de veerklemmen op de onderzijde en rol de lamp daarna uit de bovenzijde.
6. Trek de 2 draden die aan de lamp zijn gekoppeld bij de aansluitklemmen.
7. Voer de stappen in omgekeerde volgorde uit om de nieuwe lamp te installeren.

Raadpleeg de gebruikershandleiding voor meer uitgebreide instructies met afbeeldingen.

kwart slag kruiskopschr oeven Lamp ventilatie

RISICO ontploffen van de lamp! Ventilatieopeningen op de voorkant van de lamp moet horizontaal zijn uitgelijnd met de ventilatieopeningen aan de lamp frame. Dit is uiterst belangrijk voor lampkoeling.

DMX-koppeling

De Rogue™ 2 RH1 Hybrid kan met een DMX-controller werken met een 3-pins of 5-pins seriële DMX-verbinding. Op www.chauvetprofessional.com is een DMX-basishandleiding verkrijgbaar.

DMX-aansluiting

De Rogue™ RH1 Hybrid gebruikt een 3- of 5-pins normale DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 20CH en 25CH. Zie de gebruikershandleiding voor meer informatie over het verbinden en configurere van het product voor DMX-werking.

Montage

Lees alvorens dit product te monteren alle Veiligheidsvoorschriften. Gebruik ten minste één montagepunt per product. Controleer of de montageklemmen het gewicht van het product kunnen dragen. Ga voor onze Chauvet-serie montageklemmen naar www.trusst.com/productcategory/accessories-clamps/.

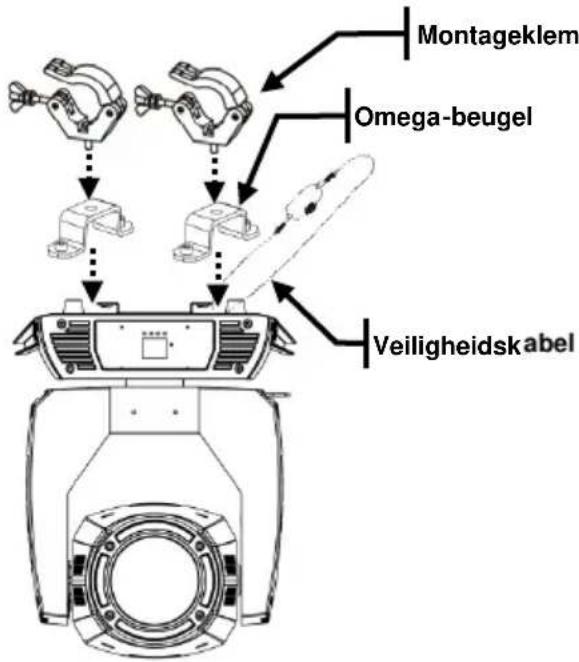

Montagediagram van het product

Montageklem Omega-beugel Veiligheidskabel

Montage boven het hoofd

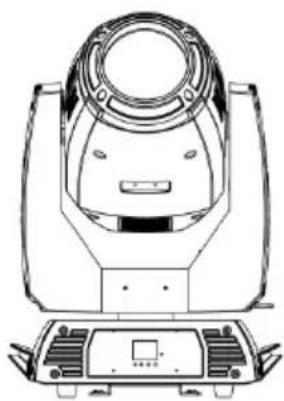

Plaatsing op de vloer

Beschrijving bedieningspaneel

Toets	Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

Menu map

Hoofdniveau	Programmeerniveaus			Beschrijving
Address	001-512			Stelt het DMX-startadres in
Run Mode	DMX		20CH	Selecteert de DMX-modus
			25CH
	Auto Test			Voert de testprocedure van het product uit
	Manual Test	Pan	000-255	Maakt handmatige bediening mogelijk van alle instellingen van het bedieningspaneel
		Pan Fine
		Tilt
		Tilt Fine
		P/T Speed
		Dimmer
		Dimmer Fine
		Shutter
		Color
		Gobo2
		Gobo
		Gobo Rot
		Focus
		Focus Fine
		Zoom
		Zoom Fine
		Prism1
		Prism1 Rot
		Prism2
		Prism2 Rot
		Frost1
		Frost2
		P/T Macro
		P/T Ma.Speed
		Special Function

Menumap (vervolg)

Hoofdniveau	Programmeerniveaus			Beschrijving
Setup	Pan Reverse	YES		Omgekeerde zwenkbediening
		NO		Normale zwenkbediening
	Tilt Reverse	YES		Omgekeerde kantelbediening
		NO		Normale kantelbediening
	Screen Reverse	YES		Roteert de weergave van het bedieningsscherm met 180°
		NO		Normale weergave van het bedieningsscherm
	Pan Angle	540		Selecteert het 540° zwenkhoekbereik
		360		Selecteert het 360° zwenkhoekbereik
		180		Selecteert het 180° zwenkhoekbereik
	Tilt Angle	270		Selecteert het 270° kantelhoekbereik
		180		Selecteert het 180° kantelhoekbereik
		90		Selecteert het 90° kantelhoekbereik
	BL.O.P/T Move	YES		Definieert de zwenking/kanteling van de move-in-black vertraging
		NO
	BL.O.ColorMove	YES		Definieert de kleurverandering van de move-in-black vertraging
		NO
	BL.O.GoboMove	YES		Definieert de goboverandering van de move-in-black vertraging
		NO
	Lamp Settings	On/Off	ON	Schakelt de lamp aan/uit
			OFF
		State/Power on	ON	Definieert de lampstatus bij het inschakelen van het product
			OFF
		Off Via Dmx	YES	Schakelt het apparaat uit via de DMX-controller
			NO
		On If Dmx On	YES	Schakelt de lamp aan wanneer het DMX-signaal is gedetecteerd
			NO
		Off If Dmx Off	YES	Schakelt de lamp uit wanneer het DMX-signaal is verbroken
			NO
		Ignition Delay	000–255	Kiest de vertragingsduur tussen inschakeling van het product en inschakeling van de lamp
		Low Power Delay	000–255	Kiest de vertragingsduur wanneer de sluiter is gesloten en de lamp naar een toestand van laag vermogen gaar
		Reset Lamp Time	YES	Reset de lamptijd naar 0
			NO	Laat de lamptijd ongewijzigd

Menumap (vervolg)

Hoofdniveau	Programmeerniveaus			Beschrijving
Setup (Cont.)	Maintenance Timer	Interval	10–250	Definieert aantal uren tussen onderhoud
		Remaining Time	NO	Toont hoeveelheid tijd die nog overblijft in de onderhoudscyclus
			RESET	Reset de tijd naar het begin
	Reset Function	Pan/Tilt	YES	Reset de zwenk-/kantelfuncties naar de startpositie
			NO
		Shutter/Prism	YES	Reset alle sluiter-/prismafuncties naar de startpositie
			NO
		Color	YES	Reset alle kleurfuncties naar de startpositie
			NO
		Gobo	YES	Reset alle gobofuncties naar de startpositie
			NO
		Zoom/Frost/Focus	YES	Reset de zoom-, frost- en focusfuncties naar de startpositie
			NO
		All	YES	Reset alle functies naar de startpositie
			NO
	Factory Settings		YES	Zet het product terug naar de oorspronkelijke fabrieksinstellingen
			NO
Sys Info	Ver:			Toont de softwareversie
	Running Mode:			Toont de huidige bedrijfsmodus
	Dmx Address:			Toont het huidige DMX-adres
	Temperature:			Toont de producttemperatuur in graden Celsius
	Lamp On Time:			Toont hoe lang de lamp al aan is (onder de voorwaarde dat de teller is gereset na installatie van de nieuwe lamp)
	Remain Time:			Toont hoeveelheid tijd die nog overblijft in de onderhoudscyclus

DMX-waarden

25CH	Kanaal	Functie	Waarde	Percentage/instelling
	1	Zwenken	000Ü 255	0–100%
	2	Fijn zwenken	000Ü 255	Fijne regeling (16-bit)
	3	Kantelen	000Ü 255	0–100%
	4	Fijn kantelen	000Ü 255	Fijne regeling (16-bit)
	5	Zwenk-/kantelsnelheid	000Ü 255	0–100%
	6	Dimmer	000Ü 255	0–100%
	7	Fijne dimmer	000Ü 255	Fijne regeling (16-bit)
	8	Sluiter	000Ü 007	Gesloten
			008Ü 015	Open
			016Ü 131	Langzaam tot snel
			132Ü 167	Snel sluiten, langzaam open (langzaam tot snel)
			168Ü 203	Langzaam sluiten, snel open (langzaam tot snel)
			204Ü 239	Pulseffect van langzaam tot snel
			240Ü 247	Willekeurig effect van langzaam tot snel
			248Ü 255	Open
	9	Kleurenwiel	000Ü 003	Open
			004Ü 007	Rood
			008Ü 011	Oranje
			012Ü 015	Cyaan
			016Ü 019	Lichtgroen
			020Ü 023	Lichtgeel
			024Ü 027	Groen
			028Ü 031	Magenta
			032Ü 035	Donkerblauw
			036Ü 039	Donkergeel
			040Ü 043	Blauw
			044Ü 047	CTO 5600 K
			048Ü 051	CTO 6500 K
			052Ü 059	UV
			060Ü 187	Gespleten kleuren
			188Ü 219	Kleurwijziging met de klok mee, snel tot langzaam
			220Ü 223	Stop
			224Ü 255	Kleurwijziging tegen de klok in, langzaam tot snel

DMX-waarden (vervolg)

25CH (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
			000Ü 003	Open
			004Ü 006	Gobo 1
			007Ü 009	Gobo 2
			010Ü 012	Gobo 3
			013Ü 015	Gobo 4
			016Ü 018	Gobo 5
			019Ü 021	Gobo 6
			022Ü 024	Gobo 7
			025Ü 027	Gobo 8
			028Ü 030	Gobo 9
			031Ü 033	Gobo 10
			034Ü 036	Gobo 11
			037Ü 039	Gobo 12
			040Ü 042	Gobo 13
			043Ü 059	Open
	10 Gobo-wiel 1		060Ü 063	Gobo schudden 1, langzaam tot snel
			064Ü 067	Gobo schudden 2, langzaam tot snel
			068Ü 071	Gobo schudden 3, langzaam tot snel
			072Ü 075	Gobo schudden 4, langzaam tot snel
			076Ü 079	Gobo schudden 5, langzaam tot snel
			080Ü 083	Gobo schudden 6, langzaam tot snel
			084Ü 087	Gobo schudden 7, langzaam tot snel
			088Ü 091	Gobo schudden 8, langzaam tot snel
			092Ü 095	Gobo schudden 9, langzaam tot snel
			096Ü 099	Gobo schudden 10, langzaam tot snel
			100Ü 103	Gobo schudden 11, langzaam tot snel
			104Ü 107	Gobo schudden 12, langzaam tot snel
			108Ü 111	Gobo schudden 13, langzaam tot snel
			112Ü 127	Open
			128Ü 189	Gobowijziging met de klok mee, snel tot langzaam
			190Ü 193	Stop
			194Ü 255	Gobowijziging tegen de klok in, langzaam tot snel

DMX-waarden (vervolg)

25CH (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
	11 Gobo-wiel 2		000	Open
			001Ü 005	Openen (opening ingesteld naar spotmodus)
			006Ü 011	Gobo 1
			012Ü 017	Gobo 2
			018Ü 023	Gobo 3
			024Ü 029	Gobo 4
			030Ü 035	Gobo 5
			036Ü 041	Gobo 6
			042Ü 047	Gobo 7
			048Ü 053	Gobo 8
			054Ü 063	Gobo 9
			064Ü 073	Gobo schudden 1, langzaam tot snel
			074Ü 079	Gobo schudden 2, langzaam tot snel
			080Ü 085	Gobo schudden 3, langzaam tot snel
			086Ü 091	Gobo schudden 4, langzaam tot snel
			092Ü 097	Gobo schudden 5, langzaam tot snel
			098Ü 103	Gobo schudden 6, langzaam tot snel
			104Ü 109	Gobo schudden 7, langzaam tot snel
			110Ü 115	Gobo schudden 8, langzaam tot snel
			116Ü 121	Gobo schudden 9, langzaam tot snel
			122Ü 127	Open
			128Ü 191	Gobowijziging met de klok mee, snel tot langzaam
			192Ü 255	Gobowijziging tegen de klok in, langzaam tot snel
	12	Gobo-wiel 2 roteren	000Ü 063	Gobo index
			064Ü 147	Rotatie met de klok mee, langzaam tot snel
			148Ü 231	Rotatie tegen de klok in, langzaam tot snel
			232Ü 255	Rotatie met de klok mee/rotatie tegen de klok in
	13	Focus	000Ü 255	0-100%
	14	Fijne focus	000Ü 255	Fijne regeling (16-bit)
	15	Zoom	000Ü 255	0-100%
	16	Fijne zoom	000Ü 255	Fijne regeling (16-bit)
	17 Prisma 1		000Ü 004	Geen functie
			005Ü 255	Inzetstuk van het prisma
	18 Prisma 1 roteren		000Ü 127	Prisma-index
			128Ü 189	Rotatie met de klok mee, langzaam tot snel
			190Ü 193	Stop
			194Ü 255	Rotatie met de klok mee, langzaam tot snel
	19 Prisma 2		000Ü 004	Geen functie
			005Ü 255	Inzetstuk van het prisma
	20 Prisma 2 roteren		000Ü 127	Prisma-index
			128Ü 189	Rotatie met de klok mee, langzaam tot snel
			190Ü 193	Stop
			194Ü 255	Rotatie met de klok mee, langzaam tot snel
	21	Frost	000Ü 255	0-100%
	22	Straaldefractie	000Ü 255	0-100%

DMX-waarden (vervolg)

25CH (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
			000Ü 007	Geen functie
			008Ü 015	Effect 1
			016Ü 023	Effect 2
			024Ü 031	Effect 3
			032Ü 039	Effect 4
			040Ü 047	Effect 5
			048Ü 055	Effect 6
			056Ü 063	Effect 7
			064Ü 071	Effect 8
			072Ü 079	Effect 9
			080Ü 087	Effect 10
			088Ü 095	Effect 11
			096Ü 103	Effect 12
			104Ü 111	Effect 13
			112Ü 119	Effect 14
			120Ü 127	Effect 15
			128Ü 135	Effect 16
			136Ü 143	Effect 17
			144Ü 151	Effect 18
			152Ü 159	Effect 19
			160Ü 167	Effect 20
			168Ü 175	Effect 21
			176Ü 183	Effect 22
			184Ü 191	Effect 23
			192Ü 199	Effect 24
			200Ü 207	Effect 25
			208Ü 215	Effect 26
			216Ü 223	Effect 27
			224Ü 231	Effect 28
			232Ü 239	Effect 29
			240Ü 247	Effect 30
			248Ü 255	Effect 31

DMX-waarden (vervolg)

25CH (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
	24	Beweging macrosnelheid	000Û 255	0–100%
			000Û 029	Geen functie
			030Û 039	Conventionele modus van de dimmer
			040Û 049	Lineaire modus van de dimmer
			050Û 059	Zwenken/kantelen snelle modus
			060Û 069	Zwenken/kantelen normale modus
			070Û 079	Verduistering tijdens zwenken/kantelen(3 sec vasthouden)
			080Û 089	Uitschakelen zwenk-/kantelverduistering(3 sec vasthouden)
			090Û 099	Verduistering van kleurwielbeweging(3 sec vasthouden)
			100Û 109	Uitschakelen kleurwielverduistering(3 sec vasthouden)
			110Û 119	Verduistering van beweging van gobowielen(3 sec vasthouden)
			120Û 129	Uitschakelen gobowielverduistering(3 sec vasthouden)
	25 Regeling		130Û 139	Lamp aan
			140Û 149	Resetten zwenken/kantelen
			150Û 159	Kleurwiel reset
			160Û 169	Gobowiel reset
			170Û 179	Resetten sluiter/prisma
			180Û 189	Geen functie
			190Û 199	Frost/focus/zoom reset
			200Û 209	Reset alle
			210Û 219	Alle functies verduisteren tijdenszwenken/kantelen
			220Û 229	Alle functies verduisteren uitschakelen tijdenszwenken/kantelen
			230Û 239	Lamp uit
			240Û 247	Aanloopsnelheid zwenk-/kantelbeweging,verhogen aan
			248Û 255	Aanloopsnelheid zwenk-/kantelbeweging,verhogen uit

DMX-waarden (vervolg)

20CH	Kanaal	Functie	Waarde	Percentage/instelling
	1	Zwenken	000Ü 255	0–100%
	2	Fijn zwenken	000Ü 255	Fijne regeling (16-bit)
	3	Kantelen	000Ü 255	0–100%
	4	Fijn kantelen	000Ü 255	Fijne regeling (16-bit)
	5	Zwenk-/kantelsnelheid	000Ü 255	0–100%
	6	Dimmer	000Ü 255	0–100%
	7	Sluiter	000Ü 007	Gesloten
			008Ü 015	Open
			016Ü 131	Langzaam tot snel
			132Ü 167	Snel sluiten, langzaam open (langzaam tot snel)
			168Ü 203	Langzaam sluiten, snel open (langzaam tot snel)
			204Ü 239	Pulseffect van langzaam tot snel
			240Ü 247	Willekeurig effect van langzaam tot snel
			248Ü 255	Open
	8	Kleurenwiel	000Ü 003	Open
			004Ü 007	Rood
			008Ü 011	Oranje
			012Ü 015	Cyaan
			016Ü 019	Lichtgroen
			020Ü 023	Lichtgeel
			024Ü 027	Groen
			028Ü 031	Magenta
			032Ü 035	Donkerblauw
			036Ü 039	Donkergeel
			040Ü 043	Blauw
			044Ü 047	CTO 5600 K
			048Ü 051	CTO 6500 K
			052Ü 059	UV
			060Ü 187	Gespleten kleuren
			188Ü 219	Kleurwijziging met de klok mee, snel tot langzaam
			220Ü 223	Stop
			224Ü 255	Kleurwijziging tegen de klok in, langzaam tot snel

DMX-waarden (vervolg)

20CH (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
			000Ü 003	Open
			004Ü 006	Gobo 1
			007Ü 009	Gobo 2
			010Ü 012	Gobo 3
			013Ü 015	Gobo 4
			016Ü 018	Gobo 5
			019Ü 021	Gobo 6
			022Ü 024	Gobo 7
			025Ü 027	Gobo 8
			028Ü 030	Gobo 9
			031Ü 033	Gobo 10
			034Ü 036	Gobo 11
			037Ü 039	Gobo 12
			040Ü 042	Gobo 13
			043Ü 059	Open
	9 Gobo-wiel 1		060Ü 063	Gobo schudden 1, langzaam tot snel
			064Ü 067	Gobo schudden 2, langzaam tot snel
			068Ü 071	Gobo schudden 3, langzaam tot snel
			072Ü 075	Gobo schudden 4, langzaam tot snel
			076Ü 079	Gobo schudden 5, langzaam tot snel
			080Ü 083	Gobo schudden 6, langzaam tot snel
			084Ü 087	Gobo schudden 7, langzaam tot snel
			088Ü 091	Gobo schudden 8, langzaam tot snel
			092Ü 095	Gobo schudden 9, langzaam tot snel
			096Ü 099	Gobo schudden 10, langzaam tot snel
			100Ü 103	Gobo schudden 11, langzaam tot snel
			104Ü 107	Gobo schudden 12, langzaam tot snel
			108Ü 111	Gobo schudden 13, langzaam tot snel
			112Ü 127	Open
			128Ü 189	Gobowijziging met de klok mee, snel tot langzaam
			190Ü 193	Stop
			194Ü 255	Gobowijziging tegen de klok in, langzaam tot snel

DMX-waarden (vervolg)

20CH (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
	10 Gobo-wiel 2		000	Open
			001Ü 005	Openen (opening ingesteld naar spotmodus)
			006Ü 011	Gobo 1
			012Ü 017	Gobo 2
			018Ü 023	Gobo 3
			024Ü 029	Gobo 4
			030Ü 035	Gobo 5
			036Ü 041	Gobo 6
			042Ü 047	Gobo 7
			048Ü 053	Gobo 8
			054Ü 063	Gobo 9
			064Ü 073	Gobo schudden 1, langzaam tot snel
			074Ü 079	Gobo schudden 2, langzaam tot snel
			080Ü 085	Gobo schudden 3, langzaam tot snel
			086Ü 091	Gobo schudden 4, langzaam tot snel
			092Ü 097	Gobo schudden 5, langzaam tot snel
			098Ü 103	Gobo schudden 6, langzaam tot snel
			104Ü 109	Gobo schudden 7, langzaam tot snel
			110Ü 115	Gobo schudden 8, langzaam tot snel
			116Ü 121	Gobo schudden 9, langzaam tot snel
			122Ü 127	Open
			128Ü 191	Gobowijziging met de klok mee, snel tot langzaam
			192Ü 255	Gobowijziging tegen de klok in, langzaam tot snel
	11	Gobo-wiel 2 roteren	000Ü 063	Gobo index
			064Ü 147	Rotatie met de klok mee, langzaam tot snel
			148Ü 231	Rotatie tegen de klok in, langzaam tot snel
			232Ü 255	Rotatie met de klok mee/rotatie tegen de klok in
	12	Focus	000Ü 255	0–100%
	13	Zoom	000Ü 255	0–100%
	14 Prisma 1		000Ü 004	Geen functie
			005Ü 255	Inzetstuk van het prisma
	15 Prisma 1 roteren		000Ü 127	Prisma-index
			128Ü 189	Rotatie met de klok mee, langzaam tot snel
			190Ü 193	Stop
			194Ü 255	Rotatie met de klok mee, langzaam tot snel
	16 Prisma 2		000Ü 004	Geen functie
			005Ü 255	Inzetstuk van het prisma
	17 Prisma 2 roteren		000Ü 127	Prisma-index
			128Ü 189	Rotatie met de klok mee, langzaam tot snel
			190Ü 193	Stop
			194Ü 255	Rotatie met de klok mee, langzaam tot snel
	18	Frost	000Ü 255	0–100%
	19	Straaldefractie	000Ü 255	0–100%

DMX-waarden (vervolg)

20CH (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
			000Ü 029	Geen functie
			030Ü 039	Conventionele modus van de dimmer
			040Ü 049	Lineaire modus van de dimmer
			050Ü 059	Zwenken/kantelen snelle modus
			060Ü 069	Zwenken/kantelen normale modus
			070Ü 079	Verduistering tijdens zwenken/kantelen(3 sec vasthouden)
			080Ü 089	Uitschakelen zwenk-/kantelverduistering(3 sec vasthouden)
			090Ü 099	Verduistering van kleurwielbeweging(3 sec vasthouden)
			100Ü 109	Uitschakelen kleurwielverduistering(3 sec vasthouden)
			110Ü 119	Verduistering van beweging van gobowielen(3 sec vasthouden)
			120Ü 129	Uitschakelen gobowielverduistering(3 sec vasthouden)
	20 Regeling		130Ü 139	Lamp aan
			140Ü 149	Resetten zwenken/kantelen
			150Ü 159	Kleurwiel reset
			160Ü 169	Gobowiel reset
			170Ü 179	Resetten sluiter/prisma
			180Ü 189	Geen functie
			190Ü 199	Frost/focus/zoom reset
			200Ü 209	Reset alle
			210Ü 219	Alle functies verduisteren tijdens zwenken/kantelen
			220Ü 229	Alle functies verduisteren uitschakelen tijdenszwenken/kantelen
			230Ü 239	Lamp uit
			240Ü 247	Aanloopsnelheid zwenk-/kantelbeweging,verhogen aan
			248Ü 255	Aanloopsnelheid zwenk-/kantelbeweging,verhogen uit

Contact Us WORLD HEADQUARTERS - Chauvet

General Information

Address: 5200 NW 108 ^th Avenue

Sunrise, FL 33351

Voice: [phone]

Fax: [phone]

Address: Stokstraat 18

9770 Kruishoutem

Belgium

Voice: [phone]

Technical Support

Email: [e-mail]

World Wide Web

www.chauvetlighting.eu
