Ovation FTD-55WW - Projecteur lumineux Chauvet - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Chauvet Ovation FTD-55WW est un projecteur LED à focale fixe, offrant une température de couleur de 3000K, avec une puissance de 55W.
Utilisation	Idéal pour les théâtres, les spectacles et les événements en direct, offrant une lumière douce et uniforme.
Maintenance et Réparation	Vérifier régulièrement les connexions électriques et nettoyer les lentilles pour maintenir la qualité de la lumière.
Sécurité	Utiliser uniquement dans des environnements appropriés, éviter l'exposition à l'humidité et aux températures extrêmes.
Informations Générales	Compatible avec divers systèmes de contrôle DMX, léger et facile à installer, avec une durée de vie des LED prolongée.

FOIRE AUX QUESTIONS - Ovation FTD-55WW Chauvet

Comment puis-je allumer le Chauvet Ovation FTD-55WW ?

Assurez-vous que l'appareil est correctement branché à une source d'alimentation et utilisez l'interrupteur situé à l'arrière de l'appareil pour l'allumer.

Que faire si le Chauvet Ovation FTD-55WW ne s'allume pas ?

Vérifiez le câble d'alimentation et assurez-vous qu'il est en bon état. Essayez de brancher l'appareil sur une autre prise. Si le problème persiste, contactez le support technique.

Comment régler la température de couleur sur le Chauvet Ovation FTD-55WW ?

Utilisez le menu de contrôle intégré pour naviguer jusqu'aux paramètres de température de couleur et ajustez-les selon vos besoins.

Le Chauvet Ovation FTD-55WW émet un bruit étrange. Que faire ?

Vérifiez si l'appareil est installé sur une surface stable. Si le bruit persiste, il pourrait s'agir d'un problème interne. Dans ce cas, contactez le service après-vente.

Comment mettre à jour le firmware du Chauvet Ovation FTD-55WW ?

Téléchargez la dernière version du firmware sur le site de Chauvet, puis suivez les instructions fournies dans le manuel d'utilisation pour effectuer la mise à jour.

Puis-je utiliser le Chauvet Ovation FTD-55WW en extérieur ?

Non, le Chauvet Ovation FTD-55WW est conçu pour un usage en intérieur seulement. L'exposition à des conditions extérieures peut endommager l'appareil.

Comment nettoyer le Chauvet Ovation FTD-55WW ?

Utilisez un chiffon doux et sec pour essuyer la surface de l'appareil. Évitez les produits chimiques abrasifs qui pourraient endommager le fini.

Le Chauvet Ovation FTD-55WW ne répond pas au contrôle DMX. Que faire ?

Assurez-vous que le câble DMX est correctement connecté et que le bon canal DMX est sélectionné sur l'appareil. Vérifiez également la configuration du contrôleur DMX.

Quelle est la durée de vie de la lampe du Chauvet Ovation FTD-55WW ?

La durée de vie de la lampe est d'environ 20 000 heures en utilisation normale. Cela peut varier en fonction des conditions d'utilisation.

Où puis-je trouver le manuel d'utilisation du Chauvet Ovation FTD-55WW ?

Le manuel d'utilisation est disponible en téléchargement sur le site officiel de Chauvet dans la section des produits.

MODE D'EMPLOI Ovation FTD-55WW Chauvet

A Propos de ce Manuel

Le manuel de référence (MR) du Ovation FTD-55WW reprend des informations de base sur ce produit notamment en matière de connexions et montage. Téléchargez le Manuel d'Utilisation sur www.chauvetprofessional.com for pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration/.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
- Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
- ATTENTION: Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
- ATTENTION: le boîtier de ce produit peut s'avérer brûlant lors du fonctionnement.
- Montez toujours ce produit dans un endroit bien ventilé, à au moins 50 cm (20 pouces) des surfaces adjacentes.
- Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du produit lorsque celui-ci fonctionne.
• Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce produit en hauteur.
- N'utilisez PAS cet appareil en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pourrait en affecter le fonctionnement. (IP20)
- N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.
- Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.
- N'utilisez QUE les lyres de suspension ou les poignées pour transporter cet appareil. Ne transportez jamais cet appareil par sa lyre asservie.
- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
- La température ambiante maximale doit être de 113^ F ( 45^ C). Ne le faites pas fonctionner à des températures plus élevées.

Contact

En dehors des États-Unis, du Royaume-Uni et de l'Irlande, de la France, de l'Allemagne, du Mexique, ou de Benelux contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre produit. Consultez le site www.chauvetprofessional.com pour trouver nos coordonnées.

Ce qui est Inclus

• Ovation FTD-55WW
• Adaptateur de rail
  • Cadre porte-gélatine
  • V o l e t s
  • Un Manuel de Référence

Alimentation CA

Ce produit est équipé d'une alimentation à tension fixe et peut fonctionner, selon le modèle, avec une tension d'entrée de 120 VCA à 60 Hz ou de 230 VCA à 50 Hz.

Prise CA

Connexion Câble (États-Unis) Câble (Europe) Couleur de la Vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Remplacement du Fusible

1. Débranchez l'appareil de l'alimentation.
2. À l'aide d'un tournevis à tête plate, dévissez le couvercle du porte-fusible du boîtier.
3. Retirez le fusil obsolète et remplacez-le par un fusible en bon état de même type et ampérage.
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

Montage

Le Ovation FTD-55WW est livré avec un adaptateur de rail installée. Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité.

Schéma de Montage de l'appareil

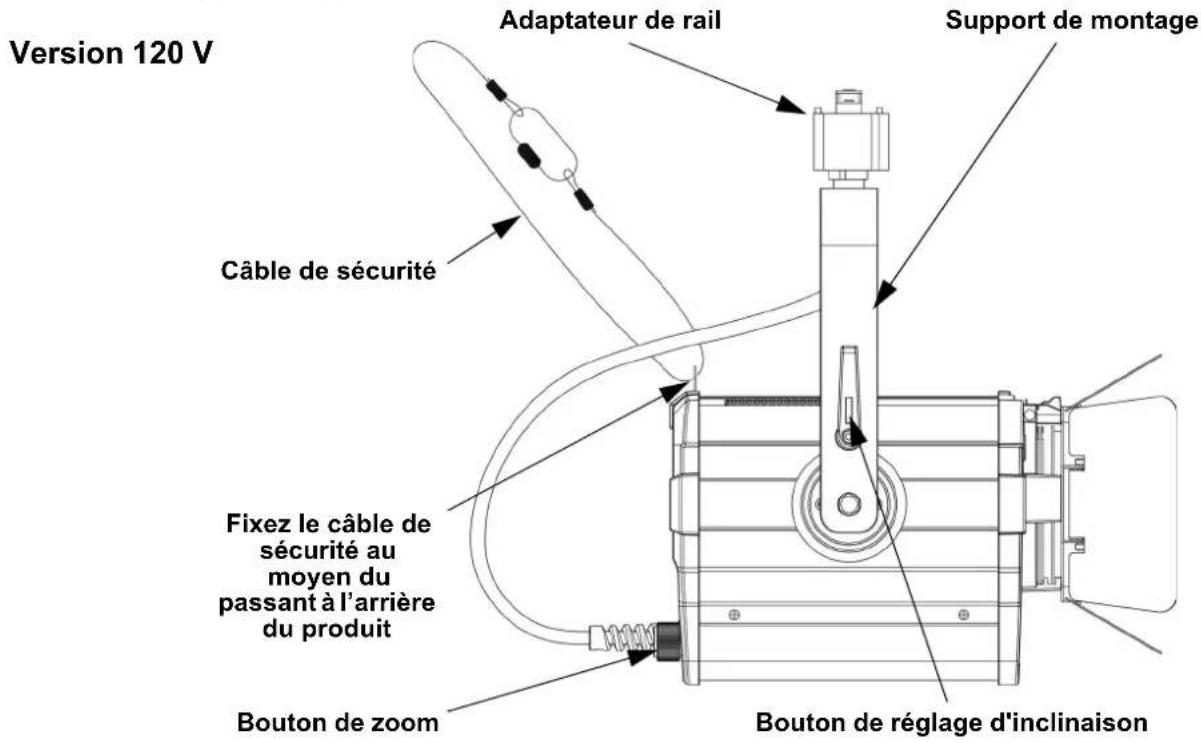

Version 120 V Adaptateur de rail Support de montage Câble de sécurité Fixez le câble de sécurité au moyen du passant à l'arrière du produit Bouton de zoom Bouton de réglage d'inclinaison

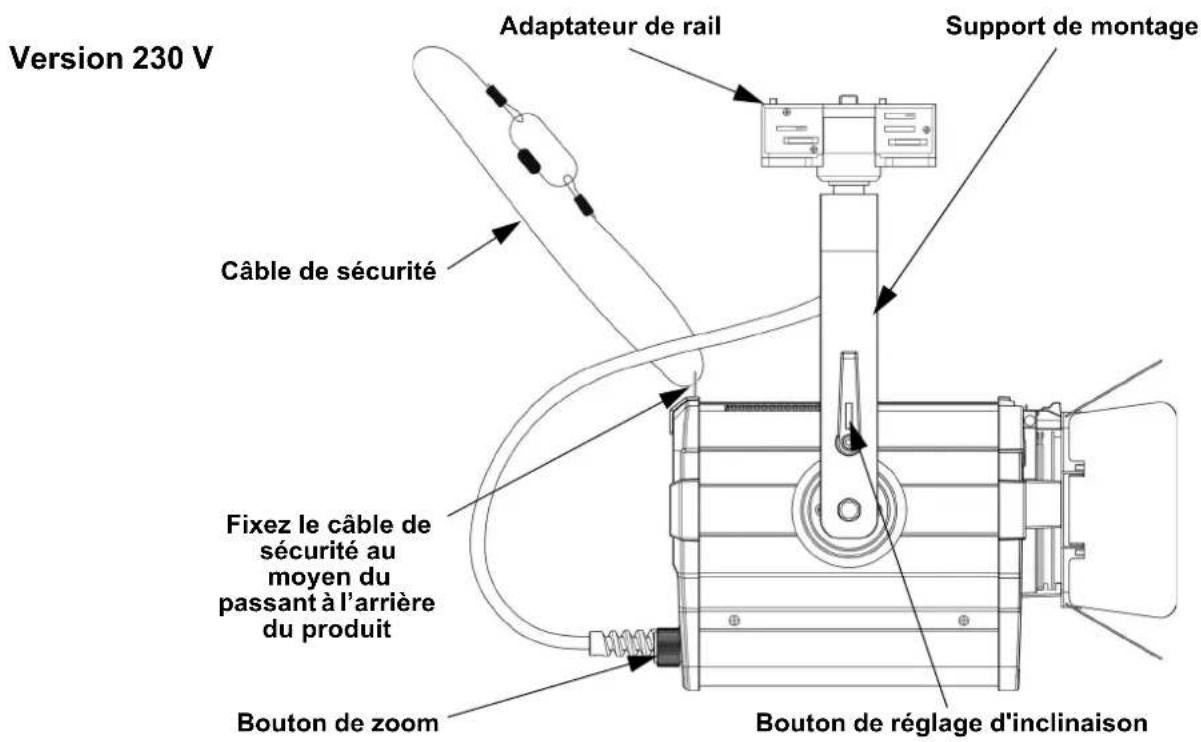

Version 230 V Adaptateur de rail Support de montage Câble de sécurité Fixez le câble de sécurité au moyen du passant à l'arrière du produit Bouton de zoom Bouton de réglage d'inclinaison

Entretien de l'appareil

Pour une performance optimale et une usure minimisée, cet appareil doit être nettoyé régulièrement. Les conditions environnementales et d'utilisation peuvent exiger un nettoyage plus fréquent.

En règle générale, vous devez nettoyer l'appareil au moins deux fois par mois. L'accumulation de poussière réduit la production de lumière et peut entraîner une surchauffe de l'appareil. La durée de vie des sources lumineuses s'en trouve réduite et l'usure mécanique accrue.

Nettoyage du Ovation FTD-55WW:

1. Débranchez l'appareil.

2. Attendez que l'appareil soit à la température ambiante.

3. Utilisez un aspirateur (ou un compresseur d'air) et une brosse douce pour enlever la poussière accumulée sur les ventilations externes et les composants internes accessibles.

4. Nettoyez avec précaution toutes les surfaces externes en utilisant une solution douce de nettoyant pour vitres ou de l'alcool isopropylique.

5. Ouvrez les verrous du barillet pour accéder aux lentilles de mise au point et de zoom.

6. Appliquez la solution directement surun chiffon de coton doux et non pelucheux ou un tissu de nettoyage d'objectif.

Essuyez toute trace de saleté ou d'encrassement sur le bord extérieur de la surface. Polissez doucement les surfaces avec un chiffon de coton doux et non pelucheux ou un tissu de nettoyage d'objectif jusqu'à ce que toute peluche ou trace ait disparue. Assurez-vous de bien sécher toutes les surfaces externes après les avoir nettoyer.

Durée de vie des LEDs

La luminosité des LEDs décline au fil du temps, principalement à cause de la chaleur. Lorsqu'elles sont regroupées en clusters, les LEDs subissent une température de fonctionnement plus élevée que dans des conditions idéales d'utilisation individuelle. Pour cette raison, l'utilisation de LEDs en clusters à leur intensité maximale réduit leur durée de vie de manière significative. Dans des conditions normales, cette durée de vie peut aller de 40 000 à 50 000 heures.

S'il est primordial d'augmenter cette durée de vie, il est nécessaire de faire baisser la température de fonctionnement en améliorant la ventilation autour de l'appareil et en conservant la température ambiante dans une plage de fonctionnement optimale. En outre, limiter l'intensité globale de la projection peut également aider à prolonger la durée de vie des LEDs.

Politique et procédure de retour

Vous devez nous retourner la marchandise ainsi que tous les accessoires en port prépayé, dans sa boîte et avec son emballage d'origine. CHAUVET ne délivre pas d'étiquette de renvoi.

Référez-vous à la section Contact Us de ce manuel pour les adresses et les numéros de téléphone.

Pour soumettre une demande de service en ligne, rendez-vous à l'adresse www.chauvetprofessional.com/service-request.

Téléphonez à Chauvet et demandez un numéro d'autorisation de retour (NAR) avant de nous réexpédier l'appareil. Lors de votre appel, il vous sera demandé de fournir le numéro du modèle, le numéro de série ainsi qu'une brève description de la raison du retour.

Lorsque vous avez reçu le NAR, inscrivez les informations qui suivent sur une feuille de papier que vous placerez à l'intérieur du colis:

• V o t r e n o m
- Votre adresse
- Votre numéro de téléphone
• Le numéro de NAR
- Une courte description du problème

Indiquez clairement sur le colis le numéro de NAR qui vous a été donné.

Chauvet refusera la réception de tout appareil pour lequel aucun NAR n'a été demandé. Inscrivez le NAR sur une étiquette convenablement collée. N'écrivez PAS le NAR directement sur le colis.

Envoie d'une réclamation

Si l'emballage ou le contenu (l'appareil et les accessoires livrés avec) semble avoir été endommagé pendant le transport, ou s'il présente des signes de manipulation sans précaution, veuillez dès réception en notifier immédiatement le transporteur et non Chauvet. Ne pas enregistrer votre réclamation auprès du transporteur en temps et en heure peut entraîner une invalidation de celle-ci. Gardez l'emballage et tous les matériaux d'emballage pour inspection.

Pour tout autre problème comme des pièces ou composants non livrés, des dommages indépendants de la livraison ou des vices cachés, veuillez déposer votre réclamation auprès de Chauvet dans les sept jours suivant la réception de la marchandise.

Assurez-vous que l'appareil est bien emballé. Le client sera tenu responsable de tout dommage survenant lors de l'expédition de retour et causée par un emballage inapproprié. Chauvet suggère l'utilisation d'un emballage FedEx adapté ou d'un carton à double cannelure pour garantir une expédition en toute sécurité.

CHAUVET se réserve le droit, à sa convenance, de réparer ou remplacer tout appareil qui lui est retourné.

Spécifications techniques

Dimensions et poids

Longueur Largeur Hauteur Poids

329 mm (12,95 po) 175 mm (6,89 po) 312 mm (12,28 po) 1,9 kg (4 lb)

Remarque: Les dimensions en pouces sont arrondies.

Alimentation

Type d'alimentation Plage Sélection de tension

Fixe

120 VCA, 50/60 Hzou 230 VCA, 50 Hz

Fixe

Paramètre 120 V, 60 Hz 230 V, 50 Hz

Consommation 31 W 30 W Courant 0,257 A 0,133 A

E/S alimentation	États-Unis/Mondial	Royaume-Uni/Europe
Cordon d'alimentation fixe	Type de rail H	Type de rail H

Source lumineuse

Type	Couleur	Quantité	Alimentation	Courant	Durée de vie
LED	Blanc chaud	1	37 W	740 mA	50 000 heures

Données photométriques

Température de couleur	Angle de faisceau	Angle de champ	Plage de zoom	Éclairement (28°)	Éclairement (64°)
3 200 K(au maximum)	19° à 49°	28° à 64°	20° à 75°	334 lux @ 5 m	115 lux @ 5 m

Thermique

Température externe maximum Système de refroidissement

45 °C (113 °F) Convection assistée par ventilateur

Commande

Description de l'Appareil	Nom de l'Appareil	Code de l'Article	Code UPC
Ovation FTD-55WW (120 V)	OVATIONFTD55WW	03031438	781462217860
Ovation FTD-55WW (230 V)	220OVATIONFTD55WW	03031439	781462217877
