Ovation FTD-55WW - Proyector de luz Chauvet - Manual de uso y guía de instrucciones gratis

Tipo de producto	Proyector luminoso LED
Marca	Chauvet
Modelo	Ovation FTD-55WW
Dimensiones (Largo x Ancho x Alto)	329 x 175 x 312 mm
Peso	1,9 kg
Alimentación	120 VCA 60 Hz o 230 VCA 50 Hz (fijo)
Consumo	31 W (120 V) / 30 W (230 V)
Fuente luminosa	LED blanco cálido, 37 W, vida útil 50 000 h
Temperatura de color	3 200 K
Ángulo de haz	19° a 49°
Ángulo de campo	28° a 64°
Rango de zoom	20° a 75°
Iluminancia (28°)	334 lux a 5 m
Iluminancia (64°)	115 lux a 5 m
Índice de protección	IP20
Temperatura ambiente máx.	45 °C
Sistema de refrigeración	Convección asistida por ventilador
Montaje	Adaptador de riel incluido
Seguridad	Cable de seguridad recomendado, distancia mín. 50 cm de las superficies
Limpieza	Utilice aspiradora y paño suave, alcohol isopropílico
Fusible	Reemplazar por fusible del mismo tipo y amperaje
Accesorios incluidos	Adaptador de riel, marco portagelatina, viseras, manual de referencia

Preguntas frecuentes - Ovation FTD-55WW Chauvet

¿Cómo instalar el proyector Ovation FTD-55WW?

Utilice el adaptador de riel incluido para el montaje. Fije un cable de seguridad al ojal trasero. Asegure una ventilación de al menos 50 cm alrededor del equipo. No mire la fuente luminosa durante el funcionamiento.

¿Cuál es el procedimiento de limpieza recomendado?

Desconecte el equipo y espere a que se enfríe. Use una aspiradora para quitar el polvo de las ventilaciones. Limpie las lentes con un paño suave y alcohol isopropílico. Limpie al menos dos veces al mes.

¿Puedo reemplazar el LED yo mismo?

No, el equipo no contiene ningún componente reparable por el usuario. Para cualquier problema relacionado con el LED, contacte al servicio postventa de Chauvet.

¿Cómo ajustar el zoom y la inclinación?

Utilice los botones de zoom y de ajuste de inclinación ubicados en la carcasa. Gire el botón de zoom para modificar el ángulo de haz (19° a 49°). El botón de inclinación permite orientar el proyector.

¿Cuál es el consumo eléctrico?

El consumo es de 31 W a 120 V y de 30 W a 230 V. La corriente es de 0,257 A (120 V) o 0,133 A (230 V).

¿Qué hacer en caso de condensación?

Si el equipo pasa de un ambiente frío a un ambiente cálido y húmedo, déjelo aclimatarse completamente antes de energizarlo para evitar cualquier daño interno.

¿Cómo usar el marco portagelatina?

El marco portagelatina permite agregar un filtro de color. Inserte la gelatina en el marco, luego fíjelo en la parte frontal del proyector. Asegúrese de que el marco esté bien bloqueado.

¿Cuál es la vida útil del LED?

La vida útil nominal del LED es de 50 000 horas. Puede reducirse si el equipo funciona a máxima potencia en condiciones de calor elevado. Mejore la ventilación para prolongar su vida útil.

¿Puedo usar el equipo en exteriores?

No, el índice de protección es IP20, lo que significa que no está diseñado para uso en exteriores. Úselo solo en lugares secos y protegidos del polvo y la humedad.

¿Cómo reemplazar el fusible?

Desconecte el equipo. Use un destornillador de cabeza plana para desatornillar la tapa del portafusible. Retire el fusible defectuoso y reemplácelo por un fusible del mismo tipo y amperaje. Vuelva a atornillar la tapa y vuelva a conectar.

MANUAL DE USUARIO Ovation FTD-55WW Chauvet

La Guía de Referencia Rápida (GRR) del Ovation FTD-55WW contiene información básica sobre el producto, como conexión y montaje. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB. Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration/.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

• NO abra este producto. No contiene piezas reparables por el usuario.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
• CUIDADO: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.
• CUIDADO: La carcasa de este producto puede estar caliente cuando las luces están en funcionamiento.
• Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
• NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.

- USE un cable de seguridad cuando monte este producto en lo alto.

- NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo. (IP20)

• NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.

- Conecte este producto SOLO a un circuito con toma de tierra y protegido.

- Use SOLAMENTE los soportes de montaje o las asas para mover este producto. NO lo transporte agarrando por la cabeza móvil.

- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

- La temperatura ambiente máxima es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

Contacto

Fuera de EE.UU, Reino Unido, Irlanda, Francia, Alemania, México o Benelux, póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto. Visite www.chauvetprofessional.com para información de contacto.

Qué va Incluido

• Ovation FTD-55WW
- Adaptador de pista
- Marco de gel
- Viseras
• Guía de Referencia Rápida

Corriente alterna

El producto tiene una fuente de alimentación fija y puede funcionar con una tensión de entrada de 120 VCA 60 Hz o 230 VCA 50 Hz, dependiendo del modelo.

Enchufe CA

Conexión	Cable (EE.UU)	Cable (Europa)	Color del Tornillo
CA Cargado Negro Marrón Amarillo/Bronce
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo Verde/Amarillo Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Sustitución del Fusible

1. Desconecte este producto de la alimentación.
2. Utilizando un destornillador plano, desatornille la tapa del portafusibles de la carcasa.
3. Quite el fusible fundido del portafusibles y sustitúyalo con uno nuevo del mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Montaje

El Ovation FTD-55WW viene con un120 VCA o 230 VCA adaptador de pista instalada. Antes de montar este producto, lea las Notas de Seguridad.

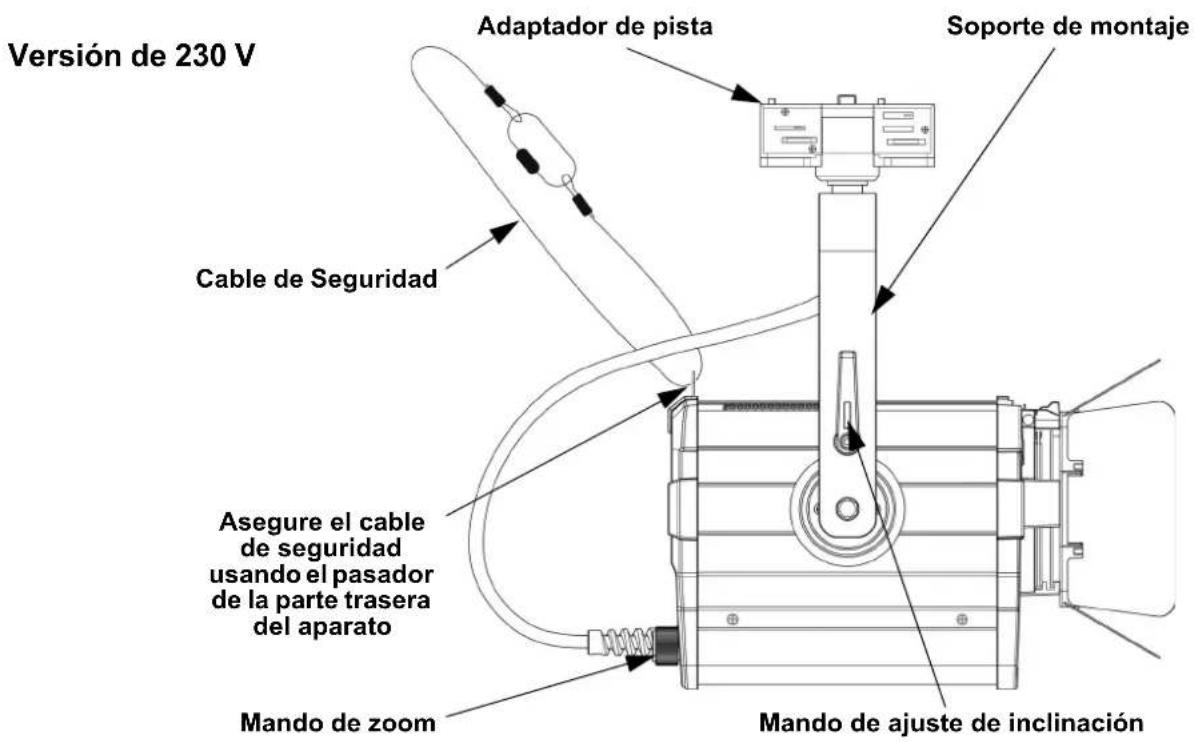

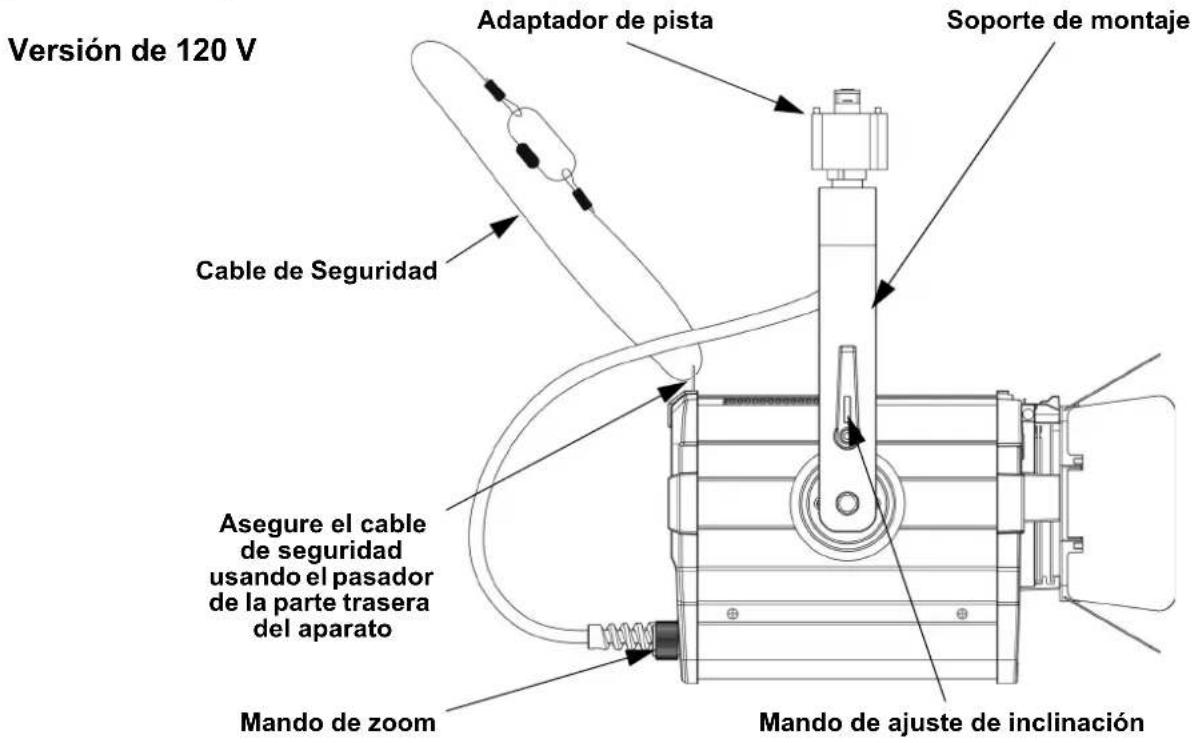

Diagrama de Montaje

Mantenimiento del producto

Para mantener un rendimiento óptimo y minimizar el desgaste, limpie este producto con frecuencia. El uso y el entorno pueden influir para determinar la frecuencia de las limpiezas.

Como norma general, limpie este producto al menos dos veces al mes. El polvo acumulado reduce el rendimiento de la salida de luz y puede provocar sobrecalentamiento. Esto puede conducir a una reducción de la vida de la fuente de luz e incrementar el desgaste mecánico.

Limpieza del Ovation FTD-55WW:

1. Desenchufe el producto.
2. Espere a que el producto esté a temperatura ambiente.
3. Use un aspirador (o aire seco comprimido) y un cepillo suave para quitar el polvo depositado en los orificios de aireación externos y en los componentes internos accesibles.
4. Limpie todas las superficies exteriores con una solución suave de limpiador de cristales sin amoniaco o alcohol isopropílico.
5. Abra los cierres del barril para poder acceder a las lentes de foco y zoom.
6. Aplique una solución directamente sobre un paño suave que no deje pelusa o un paño de limpiar lentes.

Quite todo el polvo o suciedad del borde externo de la superficie. Frote suavemente las superficies con el paño de algodón que no deja pelusa o paño de limpiar lentes hasta que no haya turbiedad ni pelusas. Seque siempre con cuidado las superficies externas después de limpiarlas.

Vida útil prevista del LED

Los LED van perdiendo brillo paulatinamente con el tiempo, principalmente a causa del calor. Al estar agrupados, los LED alcanzan unas temperaturas de funcionamiento superiores a las condiciones ideales de un LED individual. Por esta razón, usar LED agrupados a su máxima intensidad reduce significativamente la vida del LED. Bajo condiciones normales, esta vida puede ser de 40.000 o 50.000 horas.

Si la extensión de la duración es vital, baje la temperatura de funcionamiento mejorando la ventilación alrededor del producto y reduzca la temperatura ambiente a un rango óptimo. Además, limitar la intensidad de proyección total puede contribuir a alargar la vida del LED.

Política y procedimiento de devoluciones

Debe enviar la mercancía a portes pagados, en su caja original y con su embalaje y accesorios originales. Chauvet no expedirá etiquetas de devolución.

Consulte la sección Contact Us de esta guía para ver direcciones y números de teléfono.

Para enviar una solicitud de asistencia online, visite www.chauvetprofessional.com/service-request.

Llame a Chauvet y pida un número de autorización de devolución de la mercancía (RMA) antes de enviar el producto. Cuando llame, esté preparado para proporcionar el número de modelo, número de serie y una breve descripción del motivo de la devolución.

Una vez que haya recibido el número de RMA, incluya la siguiente información en una hoja de papel dentro de la caja:

• Su nombre
• Su dirección
• Su número de teléfono
• Número RMA
• Una breve descripción del problema

Etiquete claramente el paquete con el número de RMA que se le proporcione.

Chauvet rechazará cualquier producto devuelto sin un número de RMA. Escriba el número de RMA en una etiqueta convenientemente adherida. NO escriba el número de RMA directamente sobre la caja.

Enviar una reclamación

Si la caja o su contenido (el producto y los accesorios incluidos) parecen dañados a causa del transporte o muestran signos de manipulación inadecuada, notifíqueselo a su recepción al transportista, no a Chauvet. La falta de notificación al transportista a su debido tiempo puede invalidar su reclamación. Además, guarde la caja y todo el material de embalaje para su inspección.

Para otras incidencias, como componentes o piezas que falten, daños no relacionados con el transporte o daños ocultos, presente una reclamación a Chauvet en el plazo de siete días de la recepción de la mercancía.

Asegúrese de que el producto está empaquetado de forma segura. Cualquier daño en el transporte que sea consecuencia de un empaquetado inadecuado será responsabilidad del cliente. Como sugerencia, Chauvet recomienda usar preferentemente embalaje FedEx apropiado o doble caja.

Chauvet se reserva el derecho de usar su propio criterio para reparar o reemplazar productos devueltos.

Especificaciones Técnicas

Dimensiones y Peso

Longitud Anchura Altura Peso

329 mm (12,95") 175 mm (6,89") 312 mm (12,28") 1,9 kg (4 lb)

Nota: Las dimensiones en pulgadas están redondeadas.

Alimentación

Tipo de fuente de alimentación Rango Selección de tensión

Fija

120 VCA, 50/60 Hzo 230 VCA, 50 Hz

Fija

Parámetro 120 V, 60 Hz 230 V, 50 Hz

Consumo 31 W 30 W

Corriente de funcionamiento 0,257 A 0,133 A

E/S alimentación US/Mundial UK/Europa

Cable de alimentación fijo

Pista tipo H

Pista tipo H

Fuente de Luz

Tipo	Color	Cantidad	Alimentación	Intensidad	Vida útil
LED	Blanco cálido	1	37 W	740 mA	50.000 horas

Fotométrica

Temperatura de color	Ángulo del haz	Ángulo de campo	Rango de zoom	Illuminancia (28°)	Illuminancia (64°)
3200 K(a plena potencia)	19° a 49°	28° a 64°	20° a 75°	334 lux @ 5 m	115 lux @ 5 m

Térmico

Temp. externa máxima

Refrigeración

45 °C (113 °F) Convección asistida por ventilador

Pedidos

Descripción del Producto	Nombre del Producto	Código de Artículo	Número UPC
Ovation FTD-55WW (120 V)	OVATIONFTD55WW	03031438	781462217860
Ovation FTD-55WW (230 V)	220OVATIONFTD55WW	03031439	781462217877
