GEBRUIKSAANWIJZING Ovation FTD-55WW Chauvet
Over deze handleiding
De Ovation FTD-55WW Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting en montage. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.
Disclaimer
De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.
BEPERKTE GARANTIE
GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN. Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.
Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration/.
Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.
Veiligheidsinstructies
Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.
- Open het product NIET. Het bevat geen te onderhouden onderdelen.
- KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
- LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
- LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
• Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken. - Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product. - Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden. (IP20)
- Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.5
- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
- Gebruik UITSLUITEND de montagebeugels of de hendels om dit product te dragen. Draag het product niet aan de bewegende kop.
- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
- De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.
Contact
Van buiten de VS, Verenigd Koninkrijk, Ierland, Frankrijk, Duitsland, Mexico of België kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar www.chauvetprofessional.com voor contactinformatie.
Wat is inbegrepen
• Ovation FTD-55WW
- Spooradapter
• G e l f r a m e
- Schuurdeuren
• Beknopte handleiding
AC-stroom
Dit product heeft een voeding met vaste spanning en het kan werken met ingangsspanning van 120 VAC, 50/60 Hz of 230 VAC, 50 Hz, afhankelijk van het specifieke model.
AC-stekker
| Aansluiting Snoer (VS) Snoer (Europa) Schroefkleur | ||
| AC Live Zwart Bruin Geel/messing | ||
| AC Neutraal Wit Blauw Zilver | ||
| AC Aarde Groen/geel Groen/geel | Groen | |

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
Vervangen van de zekering
- Ontkoppel dit product van de stroom.
- Gebruik een platkopschroevendraaier en schroef de kap van de zekeringshouder los van de behuizing.
- Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
- Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.
Montage
De Ovation FTD-55WW wordt geleverd met een 120 V of 230 V spooradapter geïnstalleerd. Lees alvorens dit product te monteren alle Veiligheidsinstructies.
Montagediagram


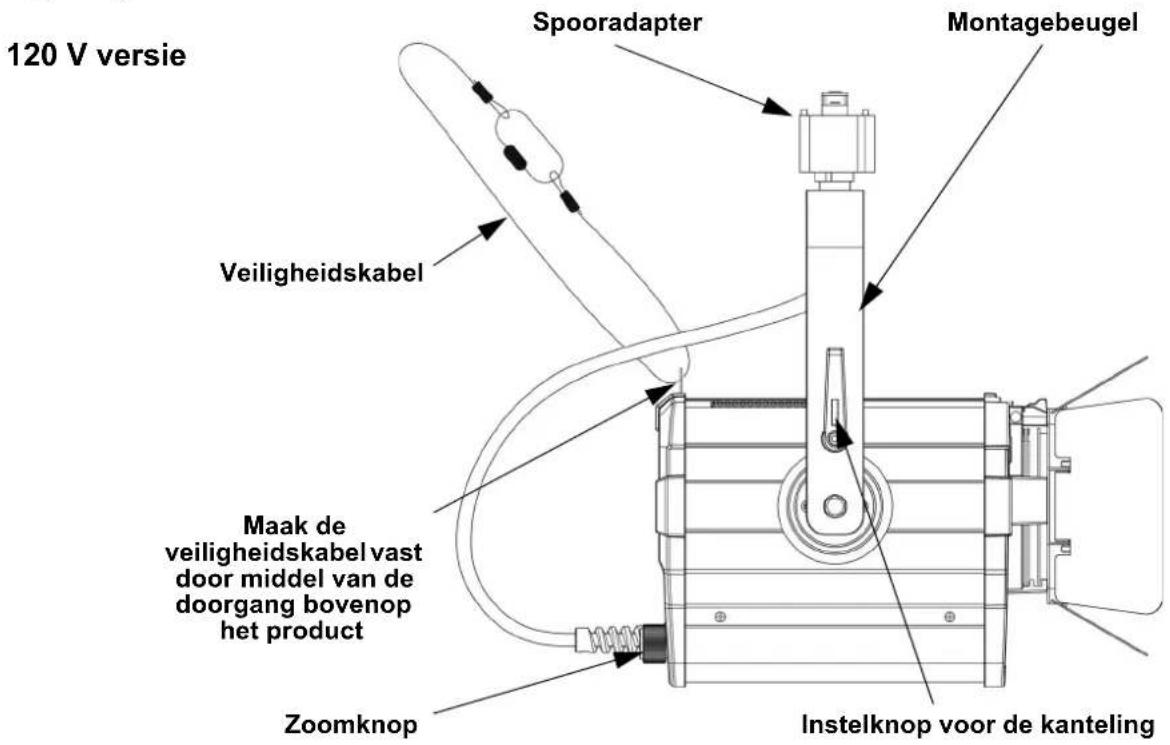

120 V versie Spooradapter Montagebeugel Veiligheidskabel Maak de veiligheidskabel vast door middel van de doorgang bovenop het product Zoomknop Instelknop voor de kanteling


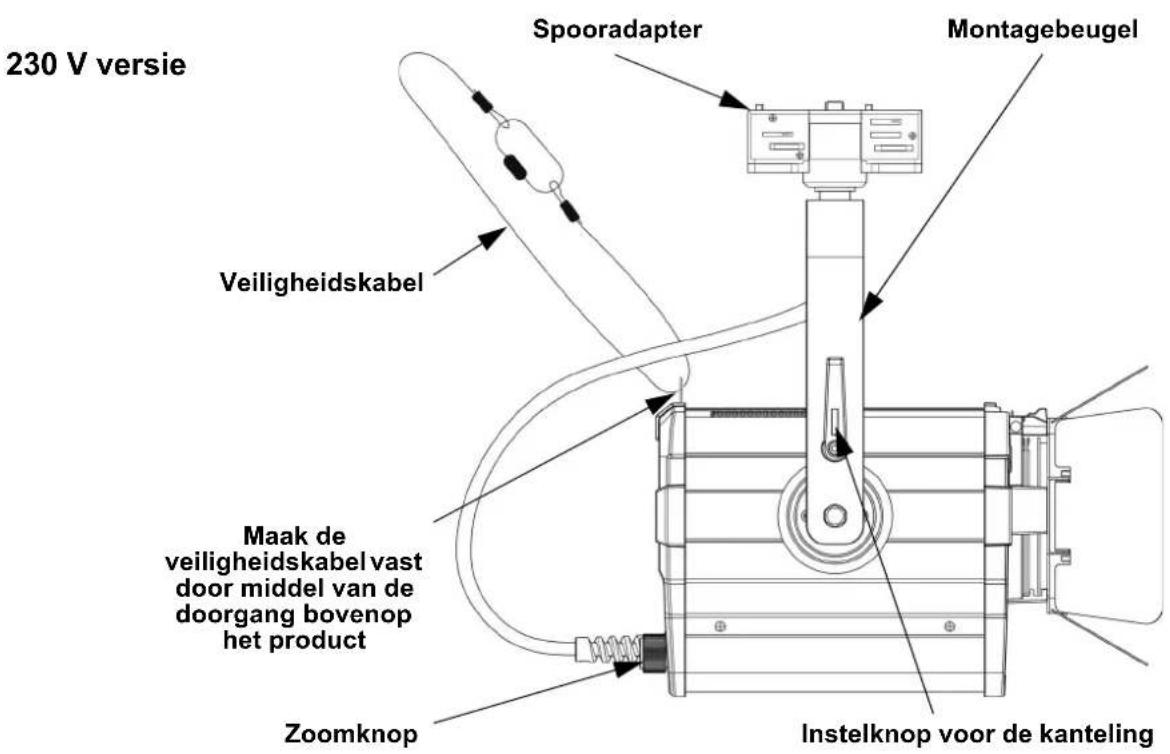

230 V versie Spooradapter Montagebeugel Veiligheidskabel Maak de veiligheidskabel vast door middel van de doorgang bovenop het product Zoomknop Instelknop voor de kantelingProductonderhoud
Voor het behoud van optimale prestaties en om slijtage te minimaliseren, moet u het product regelmatig reinigen. Het gebruik en de omgeving zijn factoren die bijdragen aan het bepalen van de schoonmaakfrequentie.
Als vuistregel moet het product ten minste tweemaal per maand gereinigd worden. De ophoping van stof verlaagt de lichtemissieprestaties en kan oververhitting veroorzaken. Dit kan leiden tot een kortere levensduur van de lichtbron en verhoogde mechanische slijtage.
De Ovation FTD-55WW reinigen:
- Haal het product uit het stopcontact.
- Wacht totdat het product op kamertemperatuur is.
- Gebruik een stofzuiger (of droge perslucht) en een zachte borstel om opgehoopt stof van de externe ventilatiegaten en toegankelijke inwendige onderdelen te verwijderen.
- Reinig alle uitwendige oppervlakken met een milde oplossing van glasreiniger zonder ammonia of isopropylalcohol.
- Open trommelvergrendeling voor toegang tot focus- en zoomlenzen.
- Pas een schoonmaakoplossing direct toe op een zachte, pluisvrije katoenen doek of een brillendoekje.

Veeg vuil voorzichtig naar de buitenrand van het oppervlak. Veeg de oppervlakken voorzichtig af met een pluisvrije doek of lensdoekje totdat het vrij is van waas en pluisjes. Droog de externe oppervlakken altijd zorgvuldig na het reinigen.
Verwachte levensduur van de LED-lamp
LED-lampen gaan met de loop der tijd achteruit in helderheid, voornamelijk door warmte. Als ze worden verpakt in clusters, ervaren de LED-lampen hogere gebruikstemperaturen dan in ideale omstandigheden met één LED-lamp. Hierdoor kan het gebruik van geclusterde LED-lampen tot maximale intensiteit de levensduur van de LED-lamp aanzienlijk verminderen. Onder normale omstandigheden kan deze levensduur 40.000 tot 50.000 uur zijn.
Als het verlengen van deze levensduur erg belangrijk is, kan de bedrijfstemperatuur worden verlaagd door de ventilatie rond het product te verbeteren en de omgevingstemperatuur te verlagen naar een optimale gebruikstemperatuur.
Daarnaast kan het beperken van de algehele projectie-intensiteit de levensduur van de LED-lamp verder helpen verlengen.
Retourbeleid en -procedure
U moet het product gefrankeerd, in de originele doos en met de originele verpakking en accessoires opsturen. Chauvet geeft geen retourstickers af.
Raadpleeg de sectie Contact Us opnemen met ons in deze handleiding voor adressen en telefoonnummers.
Om online een serviceverzoek in te dienen gaat u naar www.chauvetprofessional.com/service-request.
Bel Chauvet en vraag om een retouropdrachtformulier (RMA)-nummer vóór het verzenden van het product. Als u belt, zorg dan dat u het modelnummer, serienummer en een korte beschrijving van de retouroorzaak bij de hand hebt.
Als u een RMA-nummer hebt gekregen, meld dan de volgende informatie op een stukje papier binnen de doos:
- Uw naam
- Uw adres
• Uw telefoonnummer - RMA-nummer
- Een korte beschrijving van het probleem
Plaats het RMA-nummer dat u hebt gekregen duidelijk op de verpakking.
Chauvet weigert producten die worden geretourneerd met een RMA-nummer. Schrijf het RMA-nummer op een voldoende bevestigd etiket. Schrijf het RMA-nummer NIET direct op de doos.
Indienen van een claim
Als de verpakking of het materiaal binnen de verpakking (het product en meegeleverde accessoires) is beschadigd door de verzending of tekenen van ruwe behandeling vertonen, laat dit dan onmiddellijk na ontvangst weten aan de vervoerder en niet aan Chauvet. Als u dit niet op tijd bij de vervoerder meldt kan uw claim ongeldig worden verklaard.
Daarnaast moet u de verpakking en al het verpakkingsmateriaal bewaren voor inspectie.
Voor andere problemen, zoals missende componenten of onderdelen, schade die niet is veroorzaakt door de verzending, kunt u binnen zeven dagen na ontvangst van de producten een claim indienen bij Chauvet.
Zorg ervoor dat het product stevig is verpakt. Alle verzendschade die resulteert uit onvoldoende verpakking is de verantwoordelijkheid van de klant. Als een suggestie wordt een FedEx-verpakking of dubbele dozen aanbevolen als voorkeursmethode van Chauvet.
Chauvet behoudt zich het recht voor om (het) geretourneerde product(en) naar eigen inzicht te repareren of te vervangen.
Technische Specifications
Afmetingen en Gewicht
Lengte Breedte Hoogte Gewicht
329 mm (12,95 in) 175 mm (6,89 in) 312 mm (12,28 in) 1,9 kg (4 lb)
Let op: Afmetingen in inches zijn afgerond.
Power
| Type Voeding Bereik Voltage Selectie | ||
| Vaste | 120 VAC, 50/60 Hz of 230 VAC, 50 Hz | Vaste |
| Parameter 120 V, 60 Hz 230 V, 50 Hz | ||
| Consumptie 31 W 30 W Bedrijfsstroom | 0,257 A | 0,133 A |
| Power I/O | US/Wereldwijd | UK/Europa |
| Vast stroomsnoer | Spoortype H | Spoortype H |
Lichtbron
| Type | Kleur | Aantal | Vermogen | Stroomsterkte | Levensduur |
| LED | Warmwit | 1 | 37 W | 740 mA | 50.000 uur |
Fotometrie
| Kleurtemperatuur | Stralingshoek | Veldstralingshoek | Zoombereik | Verlichtingssterkte (28°) | Verlichtingssterkte (64°) |
| 3200 K (bij vol aan) | 19° tot 49° | 28° tot 64° | 20° tot 75° | 334 lux @ 5 m | 115 lux @ 5 m |
Thermaal
| Maximum Externe. Temp. | Koelsysteem |
| 45 °C (113 °F) | Ventilatorconvectie |
Bestellen
| Productbeschrijving | Productnaam | Artikelcode | UPC Nummer |
| Ovation FTD-55WW (120 V) | OVATIONFTD55WW | 03031438 | 781462217860 |
| Ovation FTD-55WW (230 V) | 220OVATIONFTD55WW | 03031439 | 781462217877 |
