Maverick Storm 4 SoloWash - Chauffage Chauvet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur mobile à faisceau wash (Moving head wash)
Marque	Chauvet
Modèle	Maverick Storm 4 SoloWash
Dimensions (approx.)	400 × 300 × 600 mm
Poids (approx.)	20 kg
Alimentation électrique	100-240 VAC, 50/60 Hz (universelle)
Consommation maximale	1760 W (120 V, 14.67 A)
Indice de protection	IP65 (usage extérieur temporaire)
Source lumineuse	LED (haute puissance, non remplaçable par l'utilisateur)
Fonctions principales	Wash, zoom motorisé, stroboscope, DMX512
Contrôle	DMX512 (via XLR 5 broches), panneau de commande local avec écran
Angle de faisceau	Zoom motorisé (non spécifié, estimation 8°-45°)
Température de fonctionnement	-10 °C à 45 °C
Distance minimale de sécurité	50 cm des surfaces adjacentes
Distance de regard prolongé	≥ 10 m (ne pas regarder directement)
Fixation	2 supports Omega 140-D avec matériel de montage
Câble d'alimentation inclus	Seetronic Powerkon IP65
Fusible	Doit être remplacé par un fusible de même type et calibre
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon doux et sec.
Sécurité	Utiliser un câble de sécurité en montage. Ne pas ouvrir ni regarder la source allumée.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le fabricant.
Informations générales	Usage professionnel uniquement. Conforme FCC Part 15.

FOIRE AUX QUESTIONS - Maverick Storm 4 SoloWash Chauvet

Comment nettoyer le Maverick Storm 4 SoloWash ?

Avant tout nettoyage, débranchez l'appareil. Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez jamais de produits abrasifs ou de solvants. Pour les lentilles, un produit nettoyant pour verre optique peut être utilisé avec précaution.

Comment remplacer le fusible ?

Débranchez d'abord l'appareil. Ouvrez le compartiment du fusible (situé près de la prise d'alimentation). Remplacez le fusible par un fusible de même type et même calibre (par exemple, 15A/250V). Refermez le compartiment.

Quelle est la tension d'alimentation requise ?

L'appareil dispose d'une alimentation universelle compatible avec toutes les tensions secteur entre 100 et 240 VAC, 50/60 Hz. Aucun réglage manuel n'est nécessaire.

Puis-je utiliser l'appareil en extérieur ?

Oui, le Maverick Storm 4 SoloWash est classé IP65 et peut être utilisé temporairement en extérieur. Assurez-vous d'utiliser des câbles d'alimentation et de données également IP65 et de protéger les connecteurs inutilisés avec des capuchons étanches.

Comment adresser l'appareil en DMX ?

Utilisez le panneau de commande pour naviguer dans le menu. Sélectionnez l'option 'DMX Address' et réglez l'adresse souhaitée à l'aide des boutons haut/bas. Validez avec ENTER. L'appareil supporte jusqu'à XXX canaux (vérifier la fiche technique détaillée).

Quelle est la température maximale de fonctionnement ?

La température ambiante maximale est de 45 °C. Ne faites pas fonctionner l'appareil au-delà. La température minimale de démarrage est de -10 °C.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord que le câble d'alimentation est correctement branché et que la prise secteur est sous tension. Ensuite, inspectez le fusible et remplacez-le si nécessaire. Si le problème persiste, contactez le service après-vente Chauvet.

Comment monter l'appareil en hauteur ?

Utilisez au moins deux points de fixation par appareil. Fixez les supports Omega fournis à l'aide des vis appropriées. Attachez toujours un câble de sécurité distinct capable de supporter le poids de l'appareil. Respectez une distance minimale de 50 cm des surfaces adjacentes.

L'appareil chauffe-t-il beaucoup ?

Oui, le boîtier peut devenir chaud en fonctionnement. Assurez une ventilation adéquate et respectez une distance d'au moins 20 po (50 cm) des matériaux inflammables. Ne couvrez jamais les orifices de ventilation.

Puis-je utiliser un variateur ou un rhéostat avec cet appareil ?

Non, jamais. Brancher cet appareil sur un variateur ou un rhéostat peut l'endommager irrémédiablement. Utilisez uniquement une alimentation directe sur secteur.

MODE D'EMPLOI Maverick Storm 4 SoloWash Chauvet

Consignes de sécurité

Ces consignes de sécurité contiennent des informations importantes sur l'installation, l'utilisation et l'entretien de Maverick Storm 4 SoloWash.

• Le luminaire est destiné uniquement à un usage professionnel.
  Le luminaire doit etre positionne de sorte qu'il n'y ait pas de regard prolongé dans le luminaire a une distance inférieure à 32,8 pieds (10 m).
  Si le cable flexible externe ou le cordon de ce luminaire est endommagé, il doit être remplace par un cordon spécial ou un cordon disponible exclusivement chez le fabricant ou son prestataire de services.
  La source lumineuse contenue dans ce luminaire ne doit etre remplacee que par le fabricant, son prestataire de services ou une personne qualifiee similaire.

- ATTENTION :

Le boitier de ce produit peut etre chaud lorsqu'il fonctionne. Montez ce produit dans un endroit avec une ventilation adequate, a au moins 20 po (50 cm) des surfaces adjacentes.
Lors du transfert d'un produit à partir d'environnements à température extréme (par exemple, un camion froid vers une salle de réception chaude et humide), de la condensation peut se former sur les composants électroniques internes du produit. Pour éviter de provoquer une panne, laissez le produit s'acclimat complètement au milieu environnant avant de le brancher.
- La lumière clignotante est connue pour déclencher des crises d'épilepsie. L'utilisateur doit se conformer aux lois locales concernant la notification de l'utilisation du stroboscope.

- TOUJOURS :

• Débrancher avant de nettoyer le produit ou de replacer le fusible.
  Lors de l'utilisation d'un produit classé IP65 dans un environnement extérieur, utiliser un cable d'alimentation et de données classé IP65 (ou supérieur).
• Remplacer et sécuriser les couvercles de protection classés IP sur tous les ports d'alimentation, de données, USB ou autres lorsqu'ils ne sont pas utilisés.

• Remplacer le faisible par un faisible de même type et de même calibre.
  Utiliser un cable de sécurité lors du montage de ce produit en hauteur.

• Brancher ce produit à un circuit relié à la terre et protégé.

NE PAS

Ouvrir ce produit. Il ne contient aucune piece reparable par l'utilisateur.
- Regarder la source lumineuse lorsque le produit est allumé.
Laisser de materiau inflammable a moins de 300 cm de ce produit lorsqu'il fonctionne ou s'il est branché.
- Brancher ce produit à un variateur ou à un rhéostat.
- Utiliser ce produit si le boitier, les lentilles ou les cables semblont endommages.
- Immerger ce produit (respecter les normes pour l'indice IP communé). Le fonctionnement extérieur temporaire est correct.
- Installer de manière permanente dans des endroits avec des conditions environnementales extrêmes. Cela inclut, mais sans toute fois s'y limiter à :

• Exposition à un environnement marin/salin (à moins de 3 miles d'une étendue d'eau salée).
• Emplacements ou les températures normales dépassent les plages de températures indiquées dans ce manuel.

• Emplacements susceptibles d'être inondés ou d'être ensevelis sous la neige.
  Autres zones ou le produit sera soumis à des radiations extrêmes ou à des substances caustiques.

• Utiliser UNIQUEMENT le support de suspension/montage pour transporter ce produit.

• La température ambiente maximale est de 113°F ( 45°C ). Ne faites pas fonctionner ce produit à des températures plus élevées.

• La température minimale de démarrage est de -14 °F (-10 °C). Ne faites pas démarrer ce produit à des températures plus basses.
  Pour eviter toute usure inutile et améliorer sa durée de vie, débranchez complètement le produit via le disjoncteur ou le débrancher pendant les périodes d'inutilisation.
• En cas de problème de fonctionnement grave, arrêter immédiatement de l'utiliser.

Déclaration de conformité à la FCC

Cet apparéil est conforme à la partie 15, partie B des règles de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

1. Cet apparéil ne doit pas causeur d'interférences nuisibles et
2. Cet appeareil doit accepter toute interfeidence reque, y compris les interferences susceptibles de provoquer un fonctionnement indesirable.

Cet équipement a ete teste et declare conforme aux limits d'un appareil numerie de classe B, conformement a la partie 15 des regles de la FCC. Ces limites sont etablies pour fournir une protection raisonnable contre les interferences nuisibles dans une installation residentielle. Cet équipement genere des utilisations et peut emetre de I'energie de radiofrequence et, s'il n'est pas installe et utilise conformement aux instructions, il peut causer des interfences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interfences ne se produiront pas dans une installation particuliere. Si cet équipement cause des interfences nuisibles à la reception radio ou télévision, ce qui peut etre déterminé en eigneant et en rallumant l'equipement, l'utiliseur est encouragé a essayer de corriger l'interfERENCE par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Brancher l'équipment à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Consulter le revendeur ou un technicien radio/TV experimenté afin d'obtenir de l'aide.

Tout changement ou modification non expressement approuve(e) par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur à faire fonctionner l'équipment.

Avertissement d'exposition aux fréquences radio pour l'Amérique du Nord et l'Australie

Attention! Cet équipement est conforme aux limites d'exposition aux rayonnements de la FCC établies pour un environnement non contrôle. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et l'utilisateur. Cet émetteur ne doit pas être co-localisé ou fonctionner conjointement à toute autre ANTENNE OU émetteur.

Contenu de la boite

Maverick Storm 4 SoloWash

2 140-D supports Omega avec matériel de montage

Cordon d'alimentation Seetronic Powerkon IP65

Cet appeareil est doté d'une alimentation universelle prnant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune	Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Raccordement

Il est possible de raccorder les produits Maverick Storm 4 SoloWash. Voir le tableau ci-dessous pour le tirage actu a chaque tension et frquence :

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 60 Hz
Tirage actuel	16.9 A	14.67 A	8.35 A	7.48 A	7.20 A

Ne jamais dépasser 12 A sur un seul circuit. Les câbles d'alimentation peuvent être achétés séparément.

Installation

Avant de monter cet apparéil, lisez et assimilèez les Consignes de sécurité. Utilisé au moins deux points de fixation par apparéil. Soyez sur que les crochets sont capables de supporter le poids du produit. Pour voir notre gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps.

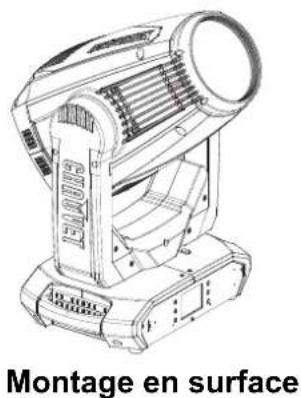

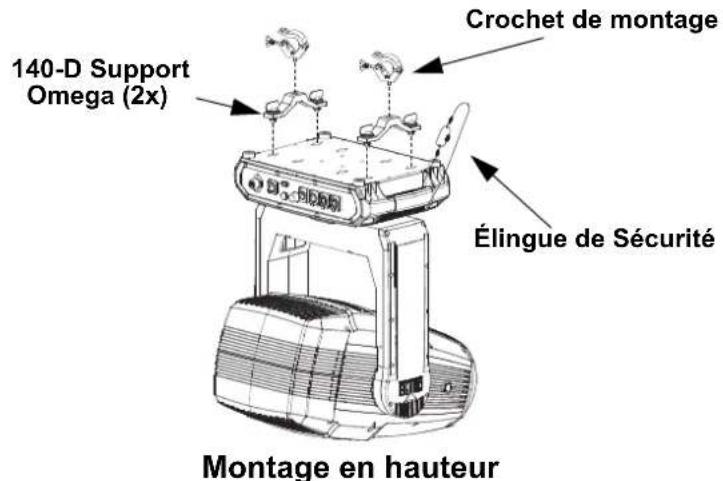

Scheme de Montage de l'Appareil

Panneau de commande Description

Bouton	Nom Fonction
	Pour remonter dans la liste du menu ou augmenter la valeur numérique dans une fonction
	Pour quitter le menu ou la fonction en cours
	Pour descendre dans la liste du menu ou baisser la valeur numérique dans une fonction
	Navigue vers la gauche dans la liste des menus
	Pour activer le menu actuellément affiché ou définiir la valeur actuellément sélectionnée dans la fonction sélectionnée
	Navigue vers la droite dans la liste des menus
