Produkttyp	Beweglicher Wash-Scheinwerfer (Moving Head Wash)
Marke	Chauvet
Modell	Maverick Storm 4 SoloWash
Abmessungen (ca.)	400 × 300 × 600 mm
Gewicht (ca.)	20 kg
Stromversorgung	100-240 VAC, 50/60 Hz (universal)
Max. Leistungsaufnahme	1760 W (120 V, 14.67 A)
Schutzart	IP65 (vorübergehender Außeneinsatz)
Lichtquelle	LED (hohe Leistung, nicht benutzeraustauschbar)
Hauptfunktionen	Wash, motorisierter Zoom, Stroboskop, DMX512
Steuerung	DMX512 (über XLR 5-polig), lokales Bedienfeld mit Display
Abstrahlwinkel	Motorisierter Zoom (nicht spezifiziert, Schätzung 8°-45°)
Betriebstemperatur	-10 °C bis 45 °C
Mindestsicherheitsabstand	50 cm von angrenzenden Flächen
Abstand für langes Betrachten	≥ 10 m (nicht direkt in die Lichtquelle blicken)
Befestigung	2 Omega-Halterungen 140-D mit Montagematerial
Inklusive Stromkabel	Seetronic Powerkon IP65
Sicherung	Muss durch eine Sicherung gleichen Typs und Nennwerts ersetzt werden
Wartung und Reinigung	Vor der Reinigung vom Netz trennen. Verwenden Sie ein weiches, trockenes Tuch.
Sicherheit	Bei der Montage Sicherungsseil verwenden. Nicht öffnen oder in die eingeschaltete Lichtquelle blicken.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile. Wenden Sie sich an den Hersteller.
Allgemeine Informationen	Nur für professionellen Gebrauch. Entspricht FCC Teil 15.

Häufig gestellte Fragen - Maverick Storm 4 SoloWash Chauvet

Wie reinige ich den Maverick Storm 4 SoloWash?

Vor der Reinigung das Gerät abklemmen. Verwenden Sie ein weiches, trockenes Tuch, um Staub zu entfernen. Verwenden Sie niemals scheuernde Mittel oder Lösungsmittel. Für die Linsen kann vorsichtig ein Reinigungsmittel für optisches Glas verwendet werden.

Wie ersetze ich die Sicherung?

Zuerst das Gerät vom Netz trennen. Öffnen Sie das Sicherungsfach (befindet sich in der Nähe des Netzeingangs). Ersetzen Sie die Sicherung durch eine Sicherung des gleichen Typs und gleichen Nennwerts (z.B. 15A/250V). Schließen Sie das Fach.

Welche Versorgungsspannung wird benötigt?

Das Gerät verfügt über ein universelles Netzteil, das mit allen Netzspannungen zwischen 100 und 240 VAC, 50/60 Hz kompatibel ist. Keine manuelle Einstellung erforderlich.

Kann ich das Gerät im Freien verwenden?

Ja, der Maverick Storm 4 SoloWash ist mit IP65 klassifiziert und kann vorübergehend im Außenbereich eingesetzt werden. Achten Sie darauf, auch IP65-konforme Strom- und Datenkabel zu verwenden und ungenutzte Anschlüsse mit wasserdichten Kappen zu schützen.

Wie adressiere ich das Gerät per DMX?

Verwenden Sie das Bedienfeld, um durch das Menü zu navigieren. Wählen Sie die Option 'DMX Address' und stellen Sie die gewünschte Adresse mit den Tasten auf/ab ein. Bestätigen Sie mit ENTER. Das Gerät unterstützt bis zu XXX Kanäle (siehe technisches Datenblatt).

Was ist die maximale Betriebstemperatur?

Die maximale Umgebungstemperatur beträgt 45 °C. Betreiben Sie das Gerät nicht darüber. Die minimale Starttemperatur beträgt -10 °C.

Was tun, wenn das Gerät nicht angeht?

Überprüfen Sie zuerst, ob das Netzkabel richtig angeschlossen ist und die Steckdose Strom führt. Überprüfen Sie dann die Sicherung und ersetzen Sie sie gegebenenfalls. Wenn das Problem weiterhin besteht, wenden Sie sich an den Chauvet-Kundendienst.

Wie montiere ich das Gerät in der Höhe?

Verwenden Sie mindestens zwei Befestigungspunkte pro Gerät. Befestigen Sie die mitgelieferten Omega-Halterungen mit den entsprechenden Schrauben. Befestigen Sie immer ein separates Sicherungsseil, das das Gewicht des Geräts tragen kann. Halten Sie einen Mindestabstand von 50 cm zu angrenzenden Flächen ein.

Wird das Gerät sehr heiß?

Ja, das Gehäuse kann im Betrieb heiß werden. Sorgen Sie für ausreichende Belüftung und halten Sie einen Abstand von mindestens 20 Zoll (50 cm) zu brennbaren Materialien ein. Decken Sie niemals die Lüftungsöffnungen ab.

Kann ich einen Dimmer oder Rheostat mit diesem Gerät verwenden?

Nein, niemals. Wenn Sie dieses Gerät an einen Dimmer oder Rheostat anschließen, kann es irreparabel beschädigt werden. Verwenden Sie nur eine direkte Netzstromversorgung.

BEDIENUNGSANLEITUNG Maverick Storm 4 SoloWash Chauvet

These Sicherheitshinweise enthalten wichtige Informationen zu Installation, Nutzung und Wartung des Maverick Storm 4 SoloWash.

Die Leuchte ist nur für den professionellen Gebrauch bestimmt.
Die Leuchte sollte so positioniert werden, dass ein längeres Hineinstarren in die Leuchte in einem Abstand von weniger als 10 m (32,8 Fuß) nicht zu erwarten ist.
- Wenn das externe flexible Kabel dieser Leuche beschädigt ist, muss es durch ein spezielles Kabel ersetzt werden, das ausschließlich beim Hersteller oder seinem Kundendienst erhältlich ist.
Die in dieser Leuche enthaltene Lichtquelle darf nur durch den Hersteller oder seinen Kundendienst oder eineähnlich qualifizierte Person ausgetauscht werden.

VORSICHT！

Das Gehäuse thesees Produsks kann hei sein, wenn es Betrieb ist. Montieren Sie thesees Prodkt immer an einem Ort mit ausreichender Beluftung und mit einem Mindestabstand von 50 cm (20 Zoll) zu angrenzenden Flachen.
- Wenn das Produkt von einer Umgebung mit extremen Temperatren (z. B. von einem kalten LKW in einen warmen, feuchten Ballsaal) transportiert wird, kann sich auf der internen Elektronik des Produkts Kondensation bilden. Um einen Ausfall zu vermeiden, geben Sie dem Produkt Zeit, sich an die neue Umgebungstemperatur anzupassen, bevor Sie es an das Stromnetz anschließen.
- Blinkendes Licht kann bekantermaßen epileptische Anfälle auslösen. Der Benutzer muss die örtlichen Gesetze bezüglich der Benachrichtigung über die Verwendung von Stroboskopen einhalten.

FOLGENDES SOLLTEN SIE IMMER TUN:

Trennen Sie das Gerät von der Stromversorgung, bevor Sie es reinigen oder die Sicherung austauschen.
- Bei Verwendung eines Produkts mit einer IP65-Einstufung im Außenbereich sollenn Sie ein Strom- und Datenkabel mit einer Einstufung von IP65 (oder hoher) verwenden.
- Verschlieben Sie alle unbenutzten Anschlüsse für die Spanningsversorgung, die Datenleitungen, die USB-Leitungen und andere Anschlüsse mit Schutzkappen mit einer IP-Einstufung.
- Ersetzen Sie die Sicherung durch den gleichen Typ und die gleiche Leistung.
- Verwenden Sie unbedingt ein Sicherheitskabel, wenn Sie these Produkt über Kopf montieren.
Schlieben Sie these Product an einen geerdeten und geschutzten Stromkreis an.

FOLGENDES SOLLTEN SIE NIEMALS TUN:

Das Produkt öffnen. Es enthalt keine vom Benutzer zu wartenden Teile.
- In die Lichtquelle schauen, wenn das Gerät eingeschaltet ist.
- Brennbares Material in einem Umkreis von 300 cm um das Gerät herum liegen setzen, während es in Betrieb ist oder an das Stromnetz angeschlossen ist.
- Dieses Produkt an einen Dimmer oder Rheostat anschließen.
Das Gerat betreiben, wenn das Gehäuse, die Linsen oder die Kabel beschädigt sind.
- Dieses Produkt in Wasser oder andere Flüssigkeiten eintauchen (beachten Sie die Normen für die veröffentlich den IP-Einstufungen). Vorübergehender Betrieb im Freien ist kein Problem.
- Nicht für Installation im Freien an Orten mit extremen Umweltbedingungen geeignet. Dies beinhaltet, ist aber nicht beschränkt auf:

Exposition in einer Meeres-/Salzwasserumgebung (innerhalb von 3 Meilen um einen Salzwasserkörper).
- Das Produkt an Orten betreiben, an denen die normalen Temperaturen die in thism Handbuch angegebenen Temperaturbereiche überschreiben.
- Orte, die überschwemmingsgefährdet sind oder unter Schnee begraben werden.
Andere Bereiche, in denen das Produkt extremer Strahlung oder atzenden Substanzen ausgesetzt ist.

• Verwenden Sie AUSSCHLIESSLICH die Aufhängevorrichtung oder den Montagewinkel, um diese Produkte zu trag.
  Die maximale Umgebungstemperatur beträgt 45°C (113°F). Betreiben Sie diese Produkt nicht bei hohenen Temperaturen.
  Die maximale Temperatur zur Inbetriebnahme beträgt -10 °C (-14 °F). Nehmen Sie these Produkt nicht bei niedrigeren Temperatures in Betrieb.
  Um unnöting Verschleiz zu vermeiden und die Lebensdauer des Gerats zu verlangern, sollenn Sie das Gerat bei Nichtgebrauch über einen Unterbrecher oder durch Ziehen des Netzsteckers vollständig von der Stromversorgung trennen.
• Im Falle einer schwerwiegenden Störung ist der Betrieb sofort einzustellen.

FCC Konformitätserkräung

Dieses Gerät entspricht Teil 15 Abschnitt B der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1. Dieses Gerat darf keine schädlichen Störungen verursachen, und
2. Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich Interferenzen, die einen unerwänschten Betrieb verursachen können.

Dieses Gerät wurde getestet und entspricht gemäß Teil 15 der FCC-Vorschriften den Grenzwerten für ein digitales Gerät der Klasse B. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen in Wohngebieten gewährleisten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen des Funkverkehrs verursichen. Es kann jedoch nicht garantiert werden, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn these Gesätten den Radio- oder Fernsehempfang stört, was durch Aus- und Einschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Neausrichtung oder Versetzen der Empfangsantenne.
• Vergroßern des Abstands zwischen dem Gerät und dem Empfänger.
• Anschließ des Geräts an eine Steckdose, die zu einem anderen Stromkreis gehört als die Steckdose des Empfängers.
  Wenden Sie sich ggf. an den Handler oder einen erfahrenen Radio-/Fernsehtechniker.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Partei genehmigt wurden, können dazu führen, dass der Benutzer die Berechtigung zum Betrieb des Geräts verliert.

HF-Expositionswannung fur Nordamerika und Australien

Warning! Dieses Gerät entspricht den FCC-Grenzwerten für die Strahlenbelastung, die für eine unkontrollierte Umgebung festgelegt wurden. Dieses Gerät soll mit einem Mindestabstand von 20 cm zwischen dem Strahler und dem Nutzer installiert und betrieben werden. This Sender darf nicht zusammen mit einer anderen Antenne oder einem anderen Sender betrieben werden.

Lieferumfang

Maverick Storm 4 SoloWash

(2) 140-D Omega-Halterungen mit Befestigungsmaterial

• Seetronic Powerkon IP65 Netzkabel

• Kurzanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100~240 V AC, 50/60 Hz arbeiten.

Wechselstromstecker

Anschluss Draht (USA) Draht (Europa) Schraubenfarbe
Stromführung AC-Leiter Schwarz Braun Gelb/Messingfarben
AC-Neutraleiter Weiß Blau Silber
AC-Erdungsleiter	Grün/Gelb	Grün/Gelb	Grün

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlangern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz - entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kopplung von Geräten

Maverick Storm 4 SoloWash-Produkte können über einen so genannten Power Link gekoppelt werden. Informationen zur Stromaufnahme bei verschiedenen Spannungen und Freqenzen können der folgenden Tabelle entnommen werden:

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 60 Hz
Stromaufnahme	16.9 A	14.67 A	8.35 A	7.48 A	7.20 A

Dabeiarfene Stromaufnahme von 12 A in einem einzelnen Stromkreis nicht überschritten werden. Stromverbindungskabel konnen separat erworben werden.

Montage

Lesen Sie vor der Montage these Gerats die Sicherheitshinweise durch. Mindestens zwei Befestigungspunkt pro Gerat verwenden. Stellen Sie safer, dass die Befestigungsklemmen davon ausgelegt sind, das Produktgewicht trag zu konnen. Informationen zu unserer Chauvet-Produktlinie fur Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps.

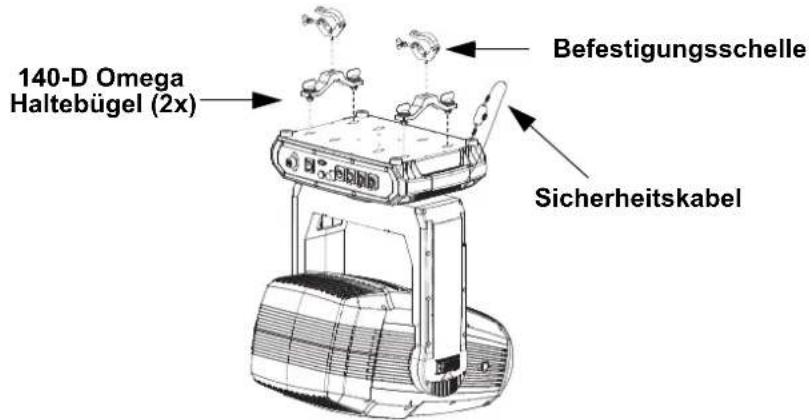

Montageansicht

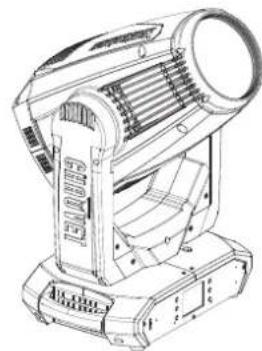

Montage über Kopf

Oberflächen-Montage

Beschreibung des Bedienfelds

Taste Name Funktion
	Navigiert aufwärts durch die Menüliste oder erhöht den numerischen Wert in einer Funktion
	Beendet das aktuelle Menu oder die Funktion
	Navigiert abwärts durch die Menüliste oder verringgert den numerischen Wert in einer Funktion
	Navigiert nach links durch die Menüliste
	Aktiviert das aktuell angezeigte Menu oder setzt den aktuell gewählten Wert in der gewählten Funktion
	Navigiert nach rechts durch die Menüliste
