| Caractéristiques techniques | Lampe LED Wash, 200W, 19 LEDs RGBW, angle de faisceau de 25° |
|---|---|
| Utilisation | Idéale pour les événements en direct, les concerts, et les installations permanentes |
| Maintenance et réparation | Nettoyage régulier des lentilles recommandé, vérification des connexions électriques |
| Sécurité | Utiliser sur une surface stable, éviter l'exposition à l'eau, respecter les instructions de montage |
| Informations générales | Compatible DMX, poids de 12 kg, dimensions 35 x 25 x 20 cm |
FOIRE AUX QUESTIONS - Rogue R2X Wash VW Chauvet
Comment allumer la Chauvet Rogue R2X Wash VW ?
Pour allumer la Chauvet Rogue R2X Wash VW, branchez le câble d'alimentation à une source électrique et utilisez le panneau de contrôle pour sélectionner le mode souhaité.
Que faire si la lampe ne s'allume pas ?
Vérifiez d'abord que la lampe est correctement branchée et que la source d'alimentation fonctionne. Si le problème persiste, il peut être nécessaire de remplacer la lampe.
Comment régler les couleurs de la Chauvet Rogue R2X Wash VW ?
Utilisez le panneau de contrôle pour accéder aux options de couleur. Vous pouvez sélectionner les couleurs prédéfinies ou créer des couleurs personnalisées en ajustant les valeurs RGB.
Comment nettoyer la Chauvet Rogue R2X Wash VW ?
Pour nettoyer la lampe, éteignez-la et débranchez-la. Utilisez un chiffon doux et sec pour essuyer l'extérieur. Évitez d'utiliser des produits chimiques agressifs.
Que faire si la lampe surchauffe ?
Assurez-vous que la ventilation de la lampe n'est pas obstruée et que la lampe n'est pas utilisée dans un environnement trop chaud. Si la surchauffe persiste, éteignez la lampe et laissez-la refroidir avant de la rallumer.
Comment réinitialiser la Chauvet Rogue R2X Wash VW ?
Pour réinitialiser la lampe, accédez au menu du panneau de contrôle et sélectionnez l'option de réinitialisation. Suivez les instructions à l'écran pour terminer le processus.
La Chauvet Rogue R2X Wash VW peut-elle être contrôlée par DMX ?
Oui, la Chauvet Rogue R2X Wash VW peut être contrôlée par DMX. Connectez un câble DMX à la prise appropriée et configurez l'adresse DMX via le panneau de contrôle.
Quelle est la durée de vie de la lampe ?
La durée de vie de la lampe peut varier, mais en général, elle est estimée à environ 20 000 heures avec un usage approprié.
Comment changer la lampe de la Chauvet Rogue R2X Wash VW ?
Pour changer la lampe, éteignez la lampe, débranchez-la et laissez-la refroidir. Ensuite, retirez le couvercle de la lampe, remplacez l'ampoule, et remettez le couvercle en place.
Questions des utilisateurs sur Rogue R2X Wash VW Chauvet
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Lampe au format PDF gratuitement ! Retrouvez votre notice Rogue R2X Wash VW - Chauvet et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Rogue R2X Wash VW de la marque Chauvet.
MODE D'EMPLOI Rogue R2X Wash VW Chauvet
À Propos de ce Manuel
Le Manuel de Référence du Rogue R2X Wash VW (MdR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.
Clause de Non-Responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.
GARANTIE LIMITÉE
VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.
Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.
Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.
Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.
Consignes de Sécurité
• N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
- Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
- ATTENTION : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
- ATTENTION : le boîtier de ce produit peut s'avérer brûlant lors du fonctionnement.
- Montez toujours ce produit dans un endroit bien ventilé, à au moins 50 cm (20 pouces) des surfaces adjacentes.
- Ne laissez AUCUNÉ source inflammable dans un rayon de 50 cm du produit lorsque celui-ci fonctionne.
• Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce produit en hauteur.
- N'utilisez PAS cet appareil en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pourrait en affecter le fonctionnement. (IP20)
• N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.
- Ne connectez ce produit NI à un gradateur NI à un rhéostat.
- Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.
- N'utilisez QUE les lyres de suspension ou les poignées pour transporter cet appareil. Ne transportez jamais cet appareil par sa lyre asservie.
- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
- La température ambiante maximale doit être de 113^ F ( 45^ C). Ne le faites pas fonctionner à des températures plus élevées.
Conformité FCC
Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L'utilisation est soumise aux deux conditions suivantes:
- Cet appareil ne doit pas causer d'interférences nuisibles, et
- Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.
Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'equipement.
Contact
En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.
Ce Qui est Inclus
• Rogue R2X Wash VW
• Cordon d'alimentation Neutrik ^® powerCON ^®
- Fixation Omega avec matériel de montage
• Manuel de Référence
Alimentation CA
Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
Connexion Électrique
Il est possible connecter jusqu'à 3 produits Rogue R2X Wash VW à 100 V, 4 produits à 120 V, 7 produits à 208 V, ou 8 produits à 230 V ou 240 V. Ne dépassez jamais ce nombre. Les cordons d'alimentation peuvent être achetés séparément.
Prise CA
| Connexion | Câble (États-Unis) | Câble (Europe) | Couleur de la vis |
| Conducteur CA Noir Marron Jaune/Cuivré | |||
| Neutre CA Blanc Bleu Argenté | |||
| Terre CA Vert/Jaune Vert/Jaune | Vert |
Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
Remplacement du Fusible
- Débranchez l'appareil de l'alimentation.
- À l'aide d'un tournevis à tête plate, dévissez le couvercle du porte-fusible du boîtier.
- Retirez le fusil obsolète et remplacez-le par un fusible en bon état de même type et ampérage.
- Revissez le couvercle du porte-fusible et rebranchez l'unité.
Raccordement DMX
Le Rogue R2X Wash VW fonctionnera avec une console DMX au moyen d'une connexion série DMX à 3 ou 5 broches. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.
Connexion DMX
Le Rogue R2X Wash VW utilise une connexion de données DMX standard pour ses personnalités DMX : 15CH, 18CH, 23CH, 23CH MS, 34CH, 36CH et 36CH MS. Consultez le Manuel d'Utilisation pour connecter et configurer le système DMX.
RDM (Gestion des périphériques à distance)
Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Rogue R2X Wash VW supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.
Installation
Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Utilisez au moins un point de fixation par appareil. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir notre gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps.

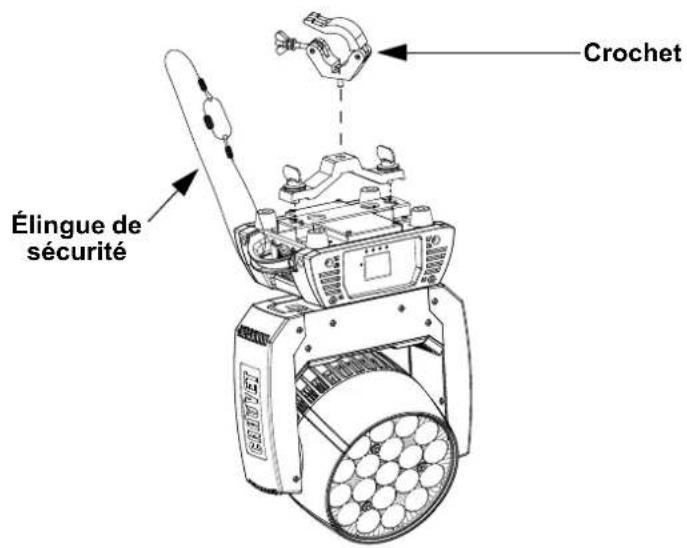

Schéma de Montage de l'Appareil
Lorsqu'une seule fixation est utilisée, veillez à ce qu'elle le soit avec un boulon captif afin d'éviter tout dévissage accidentel.
Description du Tableau de Commandes
| Bouton Fonction | |
| Permet la sortie du menu ou de la fonction en cours | |
| Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée | |
| Permet de parcourir les listes de menu vers le haut, dans une fonction permet d'augmenter les valeurs numériques | |
| Permet de parcourir les listes de menu vers le bas, dans une fonction permet de diminuer les valeurs numériques | |
Plan du Menu
Reportez-vous à la page du produit Rogue R2X Wash VW sur www.chauvetprofessional.com pour la demière carte des menu.
| Menu Principal | Niveaux de Programmation Description | |||
| Address 001-512 Définir l'adresse de départ | ||||
| Run Mode | DMX | 15CH | Sélectionne la personnalité DMX | |
| 18CH | ||||
| 23CH | ||||
| 23CH MS | ||||
| 34CH | ||||
| 36CH | ||||
| 36CH MS | ||||
| Auto Test Teste toutes les fonctions automatiquement | ||||
| Manual Test | Pan | 000-255 | Contrôler et tester manuellement chaque paramètre depuis le panneau de commande | |
| Tilt | ||||
| Dimmer | ||||
| Shutter | ||||
| Warm white | ||||
| Cool white | ||||
| Zoom | ||||
| Menu Principal | Niveaux de Programmation | Description | ||
| Setup | Pan Reverse | OFF Fonctionnement normal du pan | ||
| ON Fonctionnement inverse du pan | ||||
| Tilt Reverse | OFF Fonctionnement normal du tilt | |||
| ON Fonctionnement inverse du tilt | ||||
| Pan Angle | 540 Plage d'angle de pan : 540° | |||
| 360 Plage d'angle de pan : 360° | ||||
| 180 Plage d'angle de pan : 180° | ||||
| Tilt Angle | 230 Plage d'angle de tilt : 230° | |||
| 180 Plage d'angle de tilt : 180° | ||||
| 90 Plage d'angle de tilt : 90° | ||||
| Fans | Auto | La vitesse du ventilateur s'adapte à la température de l'appareil | ||
| Full | La vitesse du ventilateur est réglée sur la vitesse haute | |||
| Display | OFF L'affichage s'éteint | |||
| ON L'affichage reste allumé | ||||
| Screen Rev | OFF L'écran s'affiche à normal | |||
| ON L'écran s'affiche à l'envers | ||||
| Dimmer Curve | Linear | Définir la courbe de gradation | ||
| Square | ||||
| I Squa | ||||
| SCurve | ||||
| Dimmer Speed | Smooth Vitesse du gradateur lisse | |||
| Fast Vitesse du gradateur rapide | ||||
| PWM Option | 600Hz | Définir la fréquence PWM (pulse width modulation) | ||
| 1200Hz | ||||
| 2000HZ | ||||
| 4000Hz | ||||
| 6000Hz | ||||
| 15000HZ | ||||
| Color Calibration | Off Utilise les valeurs de sortie maximales | |||
| On | Utilise le paramétrage de blanc définit en usine | |||
| Custom | Personnalise la balance des blancs | |||
| Reset Function | Pan/Tilt | NO | Réinitialiser chaque fonction de manière individuelle ou toutes les fonctions à partir du démarrage | |
| YES | ||||
| Zoom | NO | |||
| YES | ||||
| All | NO | |||
| YES | ||||
| Factory Set | Réinitialisation aux paramètres par défaut d'usine | |||
| Sys Info | Fixture Information | Ver V_Affiche la version du micrologiciel | ||
| Running Mode _ _ Affiche le mode d'exécution actuel | ||||
| DMX Address _ _ Affiche l'adresse de départ actuelle | ||||
| Temperature _ _ | Affiche la température actuelle en °C | |||
| Fixture Time | ---- | Affiche le nombre d'heure pendant lequel l'appareil est resté allumé | ||
Rogue R2X Wash VW Zones pour le contrôle DMX
36CH
| Canal | Fonction | Valeur | Pourcentage/Configuration |
| 1 | P a n | 000 ⇔ 255 | 0–100% |
| 2 | Pan fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 3 | T i l t | 000 | ⇔ 255 0–100% |
| 4 | Tilt fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 5 | Vitesse de pan/tilt | 000 ⇔ 255 | Rapide à lent |
| 6 Gradateur 000 ⇔ 255 0–100% | |||
| 7 | Gradateur fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 8 Stroboscope | 000 ⇔ 019 | Éteindre | |
| 020 ⇔ 024 | Allumé | ||
| 025 ⇔ 064 | Stroboscope, rapide à lent | ||
| 065 ⇔ 069 | Allumé | ||
| 070 ⇔ 084 | Allumer vite, éteindre lentement (rapide à lent) | ||
| 085 ⇔ 089 | Allumé | ||
| 090 ⇔ 104 | Allumer lentement, éteindre vite (rapide à lent) | ||
| 105 ⇔ 109 | Allumé | ||
| 110 ⇔ 124 | Stroboscope aléatoire, rapide à lent | ||
| 125 ⇔ 129 | Allumé | ||
| 130 ⇔ 144 | Aléatoire : allumer vite, éteindre lentement (rapide à lent) | ||
| 145 ⇔ 149 | Allumé | ||
| 150 ⇔ 164 | Aléatoire : allumer lentement, éteindre vite (rapide à lent) | ||
| 165 ⇔ 169 | Allumé | ||
| 170 ⇔ 184 | Stroboscope de pulsation, rapide à lent | ||
| 184 ⇔ 189 | Allumé | ||
| 190 ⇔ 204 | Stroboscope aléatoire de pulsation, rapide à lent | ||
| 205 ⇔ 209 | Allumé | ||
| 210 ⇔ 224 | Allumer lentement, éteindre lentement (rapide à lent) | ||
| 225 ⇔ 229 | Allumé | ||
| 230 ⇔ 244 | Stroboscope de pulsation, rapide à lent | ||
| 245 ⇔ 255 | Allumé | ||
| 9 | Blanc chaud 1 | 000 ⇔ 255 | 0–100% |
| 10 | Blanc chaud 1 fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 11 | Blanc froid 1 | 000 ⇔ 255 | 0–100% |
| 12 | Blanc froid 1 fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 13 | Blanc chaud 2 | 000 ⇔ 255 | 0–100% |
| 14 | Blanc chaud 2 fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 15 | Blanc froid 2 | 000 ⇔ 255 | 0–100% |
| 16 | Blanc froid 2 fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 17 | Blanc chaud 3 | 000 ⇔ 255 | 0–100% |
| 18 | Blanc chaud 3 fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 19 | Blanc froid 3 | 000 ⇔ 255 | 0–100% |
| 20 | Blanc froid 3 fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 21 | Blanc chaud 4 | 000 ⇔ 255 | 0–100% |
| 22 | Blanc chaud 4 fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| Canal Fonction Valeur Pourcentage/Configuration | |||
| 23 | Blanc froid 4 | 000 ⇔ 255 | 0–100% |
| 24 | Blanc froid 4 fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 25 | Blanc chaud 5 | 000 ⇔ 255 | 0–100% |
| 26 | Blanc chaud 5 fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 27 | Blanc froid 5 | 000 ⇔ 255 | 0–100% |
| 28 | Blanc froid 5 fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 29 Température de couleur | 000 ⇔ 004 | Pas de fonction | |
| 005 ⇔ 019 | 3200K | ||
| 020 ⇔ 040 | 3600K | ||
| 041 ⇔ 060 | 3800K | ||
| 061 ⇔ 080 | 4000K | ||
| 081 ⇔ 100 | 4600K | ||
| 101 ⇔ 120 | 4800K | ||
| 121 ⇔ 140 | 5000K | ||
| 141 ⇔ 160 | 5200K | ||
| 161 ⇔ 180 | 5400K | ||
| 181 ⇔ 200 | 5600K | ||
| 201 ⇔ 220 | 5800K | ||
| 221 ⇔ 240 | 6000K | ||
| 241 ⇔ 255 | Pas de fonction | ||
| 30 Sélection de zone | 000 ⇔ 007 | Zone 1, 2, 3, 4, 5 | |
| 008 ⇔ 015 | Zone 2, 3, 4, 5 | ||
| 016 ⇔ 023 | Zone 3, 4, 5 | ||
| 024 ⇔ 031 | Zone 4, 5 | ||
| 032 ⇔ 039 | Zone 5 | ||
| 040 ⇔ 047 | Pas de fonction | ||
| 048 ⇔ 055 | Zone 1 | ||
| 056 ⇔ 063 | Zone 1, 2 | ||
| 064 ⇔ 071 | Zone 1, 2, 3 | ||
| 072 ⇔ 079 | Zone 1, 2, 3, 4 | ||
| 080 ⇔ 087 | Zone 1, 2, 3, 4, 5 | ||
| 088 ⇔ 095 | Zone 1 | ||
| 096 ⇔ 103 | Zone 2 | ||
| 104 ⇔ 111 | Zone 3 | ||
| 112 ⇔ 119 | Zone 4 | ||
| 120 ⇔ 127 | Zone 5 | ||
| 128 ⇔ 135 | Zone 1, 2 | ||
| 136 ⇔ 143 | Zone 2, 3 | ||
| 144 ⇔ 151 | Zone 3, 4 | ||
| 152 ⇔ 159 | Zone 4, 5 | ||
| 160 ⇔ 167 | Zone 1, 5 | ||
| 168 ⇔ 175 | Zone 1, 2, 3 | ||
| 176 ⇔ 183 | Zone 2, 3, 4 | ||
| 184 ⇔ 191 | Zone 3, 4, 5 | ||
| 192 ⇔ 199 | Zone 1, 4, 5 | ||
| 200 ⇔ 207 | Zone 1, 2, 5 | ||
| 208 ⇔ 215 | Zone 1, 2, 3, 4 | ||
| 216 ⇔ 223 | Zone 2, 3, 4, 5 | ||
| 224 ⇔ 231 | Zone 1, 3, 4, 5 | ||
| 232 ⇔ 239 | Zone 1, 2, 4, 5 | ||
| 240 ⇔ 247 | Zone 1, 2, 3, 5 | ||
| 248 ⇔ 255 | Zone 1, 2, 3, 4, 5 | ||
| Canal | Fonction | Valeur | Pourcentage/Configuration |
| 31 Programmes | 000 ⇔ 015 | Pas de fonction | |
| 016 ⇔ 020 | Programme 1 | ||
| 021 ⇔ 025 | Programme 2 | ||
| 026 ⇔ 030 | Programme 3 | ||
| 031 ⇔ 035 | Programme 4 | ||
| 036 ⇔ 040 | Programme 5 | ||
| 041 ⇔ 045 | Programme 6 | ||
| 046 ⇔ 050 | Programme 7 | ||
| 051 ⇔ 055 | Programme 8 | ||
| 056 ⇔ 060 | Programme 9 | ||
| 061 ⇔ 065 | Programme 10 | ||
| 066 ⇔ 070 | Programme 11 | ||
| 071 ⇔ 075 | Programme 12 | ||
| 076 ⇔ 080 | Programme 13 | ||
| 081 ⇔ 085 | Programme 14 | ||
| 086 ⇔ 090 | Programme 15 | ||
| 091 ⇔ 095 | Programme 16 | ||
| 096 ⇔ 100 | Programme 17 | ||
| 101 ⇔ 105 | Programme 18 | ||
| 106 ⇔ 110 | Programme 19 | ||
| 111 ⇔ 115 | Programme 20 | ||
| 116 ⇔ 120 | Programme 21 | ||
| 121 ⇔ 125 | Programme 22 | ||
| 126 ⇔ 130 | Programme 23 | ||
| 131 ⇔ 135 | Programme 24 | ||
| 136 ⇔ 140 | Programme 25 | ||
| 141 ⇔ 145 | Programme 26 | ||
| 146 ⇔ 150 | Programme 27 | ||
| 151 ⇔ 155 | Programme 28 | ||
| 156 ⇔ 160 | Programme 29 | ||
| 161 ⇔ 165 | Programme 30 | ||
| 166 ⇔ 170 | Programme 31 | ||
| 171 ⇔ 175 | Programme 32 | ||
| 176 ⇔ 180 | Programme 33 | ||
| 181 ⇔ 185 | Programme 34 | ||
| 186 ⇔ 190 | Programme 35 | ||
| 191 ⇔ 195 | Programme 36 | ||
| 196 ⇔ 200 | Programme 37 | ||
| 201 ⇔ 205 | Programme 38 | ||
| 206 ⇔ 210 | Programme 39 | ||
| 211 ⇔ 215 | Programme 40 | ||
| 216 ⇔ 220 | Programme 41 | ||
| 221 ⇔ 225 | Programme 42 | ||
| 226 ⇔ 230 | Programme 43 | ||
| 231 ⇔ 235 | Programme 44 | ||
| 236 ⇔ 240 | Programme 45 | ||
| 241 ⇔ 245 | Programme 46 | ||
| 246 ⇔ 250 | Programme 47 | ||
| 251 ⇔ 255 | Programme 48 | ||
| Canal Fonction Valeur Pourcentage/Configuration | |||
| 32 | Vitesse automatique | 000 ⇔ 255 | 0–100% |
| 33 Macros de mouvements | 000 ⇔ 007 | Pas de fonction | |
| 008 ⇔ 023 | Macro de mouvement 1 | ||
| 024 ⇔ 039 | Macro de mouvement 2 | ||
| 040 ⇔ 055 | Macro de mouvement 3 | ||
| 056 ⇔ 071 | Macro de mouvement 4 | ||
| 072 ⇔ 087 | Macro de mouvement 5 | ||
| 088 ⇔ 103 | Macro de mouvement 6 | ||
| 104 ⇔ 119 | Macro de mouvement 7 | ||
| 120 ⇔ 135 | Macro de mouvement 8 | ||
| 136 ⇔ 151 | Macro de mouvement 9 | ||
| 152 ⇔ 167 | Macro de mouvement 10 | ||
| 168 ⇔ 183 | Macro de mouvement 11 | ||
| 184 ⇔ 199 | Macro de mouvement 12 | ||
| 200 ⇔ 215 | Macro de mouvement 13 | ||
| 216 ⇔ 231 | Macro de mouvement 14 | ||
| 232 ⇔ 247 | Macro de mouvement 15 | ||
| 248 ⇔ 255 | Macro de mouvement 16 | ||
| 34 | Vitesse de macro | 000 ⇔ 255 | Vitesse de macro de mouvement, rapide à lent |
| 35 Zoom 000 ⇔ 255 0–100% | |||
| 36 | Contrôle(délai d'activation de 5 secondes) | 000 ⇔ 009 | Pas de fonction |
| 010 ⇔ 014 | Faire le noir pendant mouvement pan/tilt | ||
| 015 ⇔ 049 | Pas de fonction | ||
| 050 ⇔ 054 | Réinitialisation pan | ||
| 055 ⇔ 059 | Réinitialisation tilt | ||
| 060 ⇔ 064 | Réinitialisation zoom | ||
| 065 ⇔ 069 | Pas de fonction | ||
| 070 ⇔ 074 | Tout réinitialiser | ||
| 075 ⇔ 079 | Pas de fonction | ||
| 080 ⇔ 084 | Fonctionnement inversé du pan et tilt | ||
| 085 ⇔ 089 | Fonctionnement inversé du pan | ||
| 090 ⇔ 094 | Fonctionnement inversé du tilt | ||
| 095 ⇔ 099 | Fonctionnement normal du pan | ||
| 100 ⇔ 104 | Fonctionnement normal du tilt | ||
| 105 ⇔ 109 | Fonctionnement normal du pan et tilt | ||
| 110 ⇔ 124 | Pas de fonction | ||
| 125 ⇔ 129 | Vitesse maximale ventilateur | ||
| 130 ⇔ 134 | Ventilateur automatique | ||
| 135 ⇔ 139 | Courbe rapide de gradation | ||
| 140 ⇔ 144 | Courbe lisse de gradation | ||
| 145 ⇔ 255 | Pas de fonction | ||
36CH MS
| Canal | Fonction | Valeur | Pourcentage/Configuration |
| 1 | P a n | 000 ⇔ 255 0–100% | |
| 2 | Pan fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 3 | T i l t | 000 | ⇔ 255 0–100% |
| 4 | Tilt fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 5 | Vitesse de pan/tilt | 000 ⇔ 255 | Rapide à lent |
| 6 Gradateur 000 ⇔ 255 0–100% | |||
| 7 | Gradateur fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 8 Stroboscope | 000 ⇔ 019 Éteindre020 ⇔ 024 Allumé025 ⇔ 064 Stroboscope, rapide à lent065 ⇔ 069 Allumé070 ⇔ 084 Allumer vite, éteindre lentement (rapide à lent)085 ⇔ 089 Allumé090 ⇔ 104 Allumer lentement, éteindre vite (rapide à lent)105 ⇔ 109 Allumé110 ⇔ 124 Stroboscope aléatoire, rapide à lent125 ⇔ 129 Allumé130 ⇔ 144 Aléatoire : allumer vite, éteindre lentement (rapide à lent)145 ⇔ 149 Allumé150 ⇔ 164 Aléatoire : allumer lentement, éteindre vite (rapide à lent)165 ⇔ 169 Allumé170 ⇔ 184 Stroboscope de pulsation, rapide à lent184 ⇔ 189 Allumé190 ⇔ 204 Stroboscope aléatoire de pulsation, rapide à lent205 ⇔ 209 Allumé210 ⇔ 224 Allumer lentement, éteindre lentement (rapide à lent)225 ⇔ 229 Allumé230 ⇔ 244 Stroboscope de pulsation, rapide à lent245 ⇔ 255 Allumé | ||
| 9 Température de couleur | 000 ⇔ 004 Pas de fonction005 ⇔ 019 3200K020 ⇔ 040 3600K041 ⇔ 060 3800K061 ⇔ 080 4000K081 ⇔ 100 4600K101 ⇔ 120 4800K121 ⇔ 140 5000K141 ⇔ 160 5200K161 ⇔ 180 5400K181 ⇔ 200 5600K201 ⇔ 220 5800K221 ⇔ 240 6000K241 ⇔ 255 Pas de fonction | ||
Canal Fonction Valeur Pourcentage/Configuration
| 10 Sélection de zone | 000 ⇔ 007 Zone 1, 2, 3, 4, 5008 ⇔ 015 Zone 2, 3, 4, 5016 ⇔ 023 Zone 3, 4, 5024 ⇔ 031 Zone 4, 5032 ⇔ 039 Zone 5040 ⇔ 047 Pas de fonction048 ⇔ 055 Zone 1056 ⇔ 063 Zone 1, 2064 ⇔ 071 Zone 1, 2, 3072 ⇔ 079 Zone 1, 2, 3, 4080 ⇔ 087 Zone 1, 2, 3, 4, 5088 ⇔ 095 Zone 1096 ⇔ 103 Zone 2104 ⇔ 111 Zone 3112 ⇔ 119 Zone 4120 ⇔ 127 Zone 5128 ⇔ 135 Zone 1, 2136 ⇔ 143 Zone 2, 3144 ⇔ 151 Zone 3, 4152 ⇔ 159 Zone 4, 5160 ⇔ 167 Zone 1, 5168 ⇔ 175 Zone 1, 2, 3176 ⇔ 183 Zone 2, 3, 4184 ⇔ 191 Zone 3, 4, 5192 ⇔ 199 Zone 1, 4, 5200 ⇔ 207 Zone 1, 2, 5208 ⇔ 215 Zone 1, 2, 3, 4216 ⇔ 223 Zone 2, 3, 4, 5224 ⇔ 231 Zone 1, 3, 4, 5232 ⇔ 239 Zone 1, 2, 4, 5240 ⇔ 247 Zone 1, 2, 3, 5248 ⇔ 255 Zone 1, 2, 3, 4, 5 |
| Canal | Fonction | Valeur | Pourcentage/Configuration |
| 11 Programmes | 000 ⇔ 015 | Pas de fonction | |
| 016 ⇔ 020 | Programme 1 | ||
| 021 ⇔ 025 | Programme 2 | ||
| 026 ⇔ 030 | Programme 3 | ||
| 031 ⇔ 035 | Programme 4 | ||
| 036 ⇔ 040 | Programme 5 | ||
| 041 ⇔ 045 | Programme 6 | ||
| 046 ⇔ 050 | Programme 7 | ||
| 051 ⇔ 055 | Programme 8 | ||
| 056 ⇔ 060 | Programme 9 | ||
| 061 ⇔ 065 | Programme 10 | ||
| 066 ⇔ 070 | Programme 11 | ||
| 071 ⇔ 075 | Programme 12 | ||
| 076 ⇔ 080 | Programme 13 | ||
| 081 ⇔ 085 | Programme 14 | ||
| 086 ⇔ 090 | Programme 15 | ||
| 091 ⇔ 095 | Programme 16 | ||
| 096 ⇔ 100 | Programme 17 | ||
| 101 ⇔ 105 | Programme 18 | ||
| 106 ⇔ 110 | Programme 19 | ||
| 111 ⇔ 115 | Programme 20 | ||
| 116 ⇔ 120 | Programme 21 | ||
| 121 ⇔ 125 | Programme 22 | ||
| 126 ⇔ 130 | Programme 23 | ||
| 131 ⇔ 135 | Programme 24 | ||
| 136 ⇔ 140 | Programme 25 | ||
| 141 ⇔ 145 | Programme 26 | ||
| 146 ⇔ 150 | Programme 27 | ||
| 151 ⇔ 155 | Programme 28 | ||
| 156 ⇔ 160 | Programme 29 | ||
| 161 ⇔ 165 | Programme 30 | ||
| 166 ⇔ 170 | Programme 31 | ||
| 171 ⇔ 175 | Programme 32 | ||
| 176 ⇔ 180 | Programme 33 | ||
| 181 ⇔ 185 | Programme 34 | ||
| 186 ⇔ 190 | Programme 35 | ||
| 191 ⇔ 195 | Programme 36 | ||
| 196 ⇔ 200 | Programme 37 | ||
| 201 ⇔ 205 | Programme 38 | ||
| 206 ⇔ 210 | Programme 39 | ||
| 211 ⇔ 215 | Programme 40 | ||
| 216 ⇔ 220 | Programme 41 | ||
| 221 ⇔ 225 | Programme 42 | ||
| 226 ⇔ 230 | Programme 43 | ||
| 231 ⇔ 235 | Programme 44 | ||
| 236 ⇔ 240 | Programme 45 | ||
| 241 ⇔ 245 | Programme 46 | ||
| 246 ⇔ 250 | Programme 47 | ||
| 251 ⇔ 255 | Programme 48 | ||
| 12 | Vitesse automatique | 000 ⇔ 255 | 0–100% |
| 13 Macros de mouvements | 000 ⇔ 007 | Pas de fonction | |
| 008 ⇔ 023 | Macro de mouvement 1 | ||
| 024 ⇔ 039 | Macro de mouvement 2 | ||
| 040 ⇔ 055 | Macro de mouvement 3 | ||
| 056 ⇔ 071 | Macro de mouvement 4 | ||
| 072 ⇔ 087 | Macro de mouvement 5 | ||
| 088 ⇔ 103 | Macro de mouvement 6 | ||
| 104 ⇔ 119 | Macro de mouvement 7 | ||
| 120 ⇔ 135 | Macro de mouvement 8 | ||
| 136 ⇔ 151 | Macro de mouvement 9 | ||
| 152 ⇔ 167 | Macro de mouvement 10 | ||
| 168 ⇔ 183 | Macro de mouvement 11 | ||
| 184 ⇔ 199 | Macro de mouvement 12 | ||
| 200 ⇔ 215 | Macro de mouvement 13 | ||
| 216 ⇔ 231 | Macro de mouvement 14 | ||
| 232 ⇔ 247 | Macro de mouvement 15 | ||
| 248 ⇔ 255 | Macro de mouvement 16 | ||
| 14 | Vitesse de macro | 000 ⇔ 255 | Vitesse de macro de mouvement, rapide à lent |
| 15 Zoom | 000 ⇔ 255 0–100% | ||
| 16 | Contrôle(délai d'activation de 5 secondes) | 000 ⇔ 009 | Pas de fonction |
| 010 ⇔ 014 | Faire le noir pendant mouvement pan/tilt | ||
| 015 ⇔ 049 | Pas de fonction | ||
| 050 ⇔ 054 | Réinitialisation pan | ||
| 055 ⇔ 059 | Réinitialisation tilt | ||
| 060 ⇔ 064 | Réinitialisation zoom | ||
| 065 ⇔ 069 | Pas de fonction | ||
| 070 ⇔ 074 | Tout réinitialiser | ||
| 075 ⇔ 079 | Pas de fonction | ||
| 080 ⇔ 084 | Fonctionnement inversé du pan et tilt | ||
| 085 ⇔ 089 | Fonctionnement inversé du pan | ||
| 090 ⇔ 094 | Fonctionnement inversé du tilt | ||
| 095 ⇔ 099 | Fonctionnement normal du pan | ||
| 100 ⇔ 104 | Fonctionnement normal du tilt | ||
| 105 ⇔ 109 | Fonctionnement normal du pan et tilt | ||
| 110 ⇔ 124 | Pas de fonction | ||
| 125 ⇔ 129 | Vitesse maximale ventilateur | ||
| 130 ⇔ 134 | Ventilateur automatique | ||
| 135 ⇔ 139 | Courbe rapide de gradation | ||
| 140 ⇔ 144 | Courbe lisse de gradation | ||
| 145 ⇔ 255 | Pas de fonction | ||
| 17 | Blanc chaud 1 | 000 ⇔ 255 | 0–100% |
| 18 | Blanc chaud 1 fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 19 | Blanc froid 1 | 000 ⇔ 255 | 0–100% |
| 20 | Blanc froid 1 fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 21 | Blanc chaud 2 | 000 ⇔ 255 | 0–100% |
| 22 | Blanc chaud 2 fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 23 | Blanc froid 2 | 000 ⇔ 255 | 0–100% |
| 24 | Blanc froid 2 fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 25 | Blanc chaud 3 | 000 ⇔ 255 | 0–100% |
| 26 | Blanc chaud 3 fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 27 | Blanc froid 3 | 000 ⇔ 255 | 0–100% |
| 28 | Blanc froid 3 fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 29 | Blanc chaud 4 | 000 ⇔ 255 | 0–100% |
| 30 | Blanc chaud 4 fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 31 | Blanc froid 4 | 000 ⇔ 255 | 0–100% |
| 32 | Blanc froid 4 fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 33 | Blanc chaud 5 | 000 ⇔ 255 | 0–100% |
| 34 | Blanc chaud 5 fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 35 Blanc | froid 5 000 ⇔ 255 0–100% | ||
| 36 | Blanc froid 5 fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
34CH
| Canal | Fonction | Valeur | Pourcentage/Configuration |
| 1 | P a n | 000 ⇔ 255 | 0–100% |
| 2 | Pan fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 3 | T i l t | 000 | 0–100% |
| 4 | Tilt fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 5 | Vitesse de pan/tilt | 000 ⇔ 255 | Rapide à lent |
| 6 | Gradateur | 000 ⇔ 255 | 0–100% |
| 7 | Gradateur fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 8 | Stroboscope | 000 ⇔ 019 | Éteindre |
| 020 ⇔ 024 | Allumé | ||
| 025 ⇔ 064 | Stroboscope, rapide à lent | ||
| 065 ⇔ 069 | Allumé | ||
| 070 ⇔ 084 | Allumer vite, éteindre lentement (rapide à lent) | ||
| 085 ⇔ 089 | Allumé | ||
| 090 ⇔ 104 | Allumer lentement, éteindre vite (rapide à lent) | ||
| 105 ⇔ 109 | Allumé | ||
| 110 ⇔ 124 | Stroboscope aléatoire, rapide à lent | ||
| 125 ⇔ 129 | Allumé | ||
| 130 ⇔ 144 | Aléatoire : allumer vite, éteindre lentement (rapide à lent) | ||
| 145 ⇔ 149 | Allumé | ||
| 150 ⇔ 164 | Aléatoire : allumer lentement, éteindre vite (rapide à lent) | ||
| 165 ⇔ 169 | Allumé | ||
| 170 ⇔ 184 | Stroboscope de pulsation, rapide à lent | ||
| 184 ⇔ 189 | Allumé | ||
| 190 ⇔ 204 | Stroboscope aléatoire de pulsation, rapide à lent | ||
| 205 ⇔ 209 | Allumé | ||
| 210 ⇔ 224 | Allumer lentement, éteindre lentement (rapide à lent) | ||
| 225 ⇔ 229 | Allumé | ||
| 230 ⇔ 244 | Stroboscope de pulsation, rapide à lent | ||
| 245 ⇔ 255 | Allumé | ||
| 9 | Blanc chaud 1 | 000 ⇔ 255 | 0–100% |
| 10 | Blanc chaud 1 fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 11 | Blanc froid 1 | 000 ⇔ 255 | 0–100% |
| 12 | Blanc froid 1 fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 13 | Blanc chaud 2 | 000 ⇔ 255 | 0–100% |
| 14 | Blanc chaud 2 fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 15 | Blanc froid 2 000 ⇔ 255 0–100% | ||
| 16 | Blanc froid 2 fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 17 | Blanc chaud 3 | 000 ⇔ 255 | 0–100% |
| 18 | Blanc chaud 3 fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 19 | Blanc froid 3 000 ⇔ 255 0–100% | ||
| 20 | Blanc froid 3 fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 21 | Blanc chaud 4 | 000 ⇔ 255 | 0–100% |
| 22 | Blanc chaud 4 fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 23 | Blanc froid 4 000 ⇔ 255 0–100% | ||
| 24 | Blanc froid 4 fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 25 | Blanc chaud 5 | 000 ⇔ 255 | 0–100% |
| 26 | Blanc chaud 5 fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
Canal Fonction Valeur Pourcentage/Configuration
| 27 | Blanc froid 5 | 000 ⇔ 255 | 0–100% |
| 28 | Blanc froid 5 fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 29 Sélection de zone | 000 ⇔ 007 | Zone 1, 2, 3, 4, 5 | |
| 008 ⇔ 015 | Zone 2, 3, 4, 5 | ||
| 016 ⇔ 023 | Zone 3, 4, 5 | ||
| 024 ⇔ 031 | Zone 4, 5 | ||
| 032 ⇔ 039 | Zone 5 | ||
| 040 ⇔ 047 | Pas de fonction | ||
| 048 ⇔ 055 | Zone 1 | ||
| 056 ⇔ 063 | Zone 1, 2 | ||
| 064 ⇔ 071 | Zone 1, 2, 3 | ||
| 072 ⇔ 079 | Zone 1, 2, 3, 4 | ||
| 080 ⇔ 087 | Zone 1, 2, 3, 4, 5 | ||
| 088 ⇔ 095 | Zone 1 | ||
| 096 ⇔ 103 | Zone 2 | ||
| 104 ⇔ 111 | Zone 3 | ||
| 112 ⇔ 119 | Zone 4 | ||
| 120 ⇔ 127 | Zone 5 | ||
| 128 ⇔ 135 | Zone 1, 2 | ||
| 136 ⇔ 143 | Zone 2, 3 | ||
| 144 ⇔ 151 | Zone 3, 4 | ||
| 152 ⇔ 159 | Zone 4, 5 | ||
| 160 ⇔ 167 | Zone 1, 5 | ||
| 168 ⇔ 175 | Zone 1, 2, 3 | ||
| 176 ⇔ 183 | Zone 2, 3, 4 | ||
| 184 ⇔ 191 | Zone 3, 4, 5 | ||
| 192 ⇔ 199 | Zone 1, 4, 5 | ||
| 200 ⇔ 207 | Zone 1, 2, 5 | ||
| 208 ⇔ 215 | Zone 1, 2, 3, 4 | ||
| 216 ⇔ 223 | Zone 2, 3, 4, 5 | ||
| 224 ⇔ 231 | Zone 1, 3, 4, 5 | ||
| 232 ⇔ 239 | Zone 1, 2, 4, 5 | ||
| 240 ⇔ 247 | Zone 1, 2, 3, 5 | ||
| 248 ⇔ 255 | Zone 1, 2, 3, 4, 5 | ||
| 30 Température de couleur | 000 ⇔ 004 | Pas de fonction | |
| 005 ⇔ 019 | 3200K | ||
| 020 ⇔ 040 | 3600K | ||
| 041 ⇔ 060 | 3800K | ||
| 061 ⇔ 080 | 4000K | ||
| 081 ⇔ 100 | 4600K | ||
| 101 ⇔ 120 | 4800K | ||
| 121 ⇔ 140 | 5000K | ||
| 141 ⇔ 160 | 5200K | ||
| 161 ⇔ 180 | 5400K | ||
| 181 ⇔ 200 | 5600K | ||
| 201 ⇔ 220 | 5800K | ||
| 221 ⇔ 240 | 6000K | ||
| 241 ⇔ 255 | Pas de fonction | ||
| Canal | Fonction | Valeur | Pourcentage/Configuration |
| 31 Programmes | 000 ⇔ 015 | Pas de fonction | |
| 016 ⇔ 020 | Programme 1 | ||
| 021 ⇔ 025 | Programme 2 | ||
| 026 ⇔ 030 | Programme 3 | ||
| 031 ⇔ 035 | Programme 4 | ||
| 036 ⇔ 040 | Programme 5 | ||
| 041 ⇔ 045 | Programme 6 | ||
| 046 ⇔ 050 | Programme 7 | ||
| 051 ⇔ 055 | Programme 8 | ||
| 056 ⇔ 060 | Programme 9 | ||
| 061 ⇔ 065 | Programme 10 | ||
| 066 ⇔ 070 | Programme 11 | ||
| 071 ⇔ 075 | Programme 12 | ||
| 076 ⇔ 080 | Programme 13 | ||
| 081 ⇔ 085 | Programme 14 | ||
| 086 ⇔ 090 | Programme 15 | ||
| 091 ⇔ 095 | Programme 16 | ||
| 096 ⇔ 100 | Programme 17 | ||
| 101 ⇔ 105 | Programme 18 | ||
| 106 ⇔ 110 | Programme 19 | ||
| 111 ⇔ 115 | Programme 20 | ||
| 116 ⇔ 120 | Programme 21 | ||
| 121 ⇔ 125 | Programme 22 | ||
| 126 ⇔ 130 | Programme 23 | ||
| 131 ⇔ 135 | Programme 24 | ||
| 136 ⇔ 140 | Programme 25 | ||
| 141 ⇔ 145 | Programme 26 | ||
| 146 ⇔ 150 | Programme 27 | ||
| 151 ⇔ 155 | Programme 28 | ||
| 156 ⇔ 160 | Programme 29 | ||
| 161 ⇔ 165 | Programme 30 | ||
| 166 ⇔ 170 | Programme 31 | ||
| 171 ⇔ 175 | Programme 32 | ||
| 176 ⇔ 180 | Programme 33 | ||
| 181 ⇔ 185 | Programme 34 | ||
| 186 ⇔ 190 | Programme 35 | ||
| 191 ⇔ 195 | Programme 36 | ||
| 196 ⇔ 200 | Programme 37 | ||
| 201 ⇔ 205 | Programme 38 | ||
| 206 ⇔ 210 | Programme 39 | ||
| 211 ⇔ 215 | Programme 40 | ||
| 216 ⇔ 220 | Programme 41 | ||
| 221 ⇔ 225 | Programme 42 | ||
| 226 ⇔ 230 | Programme 43 | ||
| 231 ⇔ 235 | Programme 44 | ||
| 236 ⇔ 240 | Programme 45 | ||
| 241 ⇔ 245 | Programme 46 | ||
| 246 ⇔ 250 | Programme 47 | ||
| 251 ⇔ 255 | Programme 48 |
Canal Fonction Valeur Pourcentage/Configuration
| 32 | Vitesse automatique | 000 ⇔ 255 | 0–100% |
| 33 Zoom | 000 ⇔ 255 0–100% | ||
| 34 | Contrôle(délai d'activation de 5 secondes) | 000 ⇔ 009 | Pas de fonction |
| 010 ⇔ 014 | Faire le noir pendant mouvement pan/tilt | ||
| 015 ⇔ 049 | Pas de fonction | ||
| 050 ⇔ 054 | Réinitialisation pan | ||
| 055 ⇔ 059 | Réinitialisation tilt | ||
| 060 ⇔ 064 | Réinitialisation zoom | ||
| 065 ⇔ 069 | Pas de fonction | ||
| 070 ⇔ 074 | Tout réinitialiser | ||
| 075 ⇔ 079 | Pas de fonction | ||
| 080 ⇔ 084 | Fonctionnement inversé du pan et tilt | ||
| 085 ⇔ 089 | Fonctionnement inversé du pan | ||
| 090 ⇔ 094 | Fonctionnement inversé du tilt | ||
| 095 ⇔ 099 | Fonctionnement normal du pan | ||
| 100 ⇔ 104 | Fonctionnement normal du tilt | ||
| 105 ⇔ 109 | Fonctionnement normal du pan et tilt | ||
| 110 ⇔ 124 | Pas de fonction | ||
| 125 ⇔ 129 | Vitesse maximale ventilateur | ||
| 130 ⇔ 134 | Ventilateur automatique | ||
| 135 ⇔ 139 | Courbe rapide de gradation | ||
| 140 ⇔ 144 | Courbe lisse de gradation | ||
| 145 ⇔ 255 | Pas de fonction |
23CH
| Canal | Fonction | Valeur | Pourcentage/Configuration |
| 1 | P a n | 000 ⇔ 255 0–100% | |
| 2 | Pan fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 3 | T i l t | 000 | ⇔ 255 0–100% |
| 4 | Tilt fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 5 | Vitesse de pan/tilt | 000 ⇔ 255 | Rapide à lent |
| 6 Gradateur 000 ⇔ 255 0–100% | |||
| 7 Stroboscope | 000 ⇔ 019 | Éteindre | |
| 020 ⇔ 024 | Allumé | ||
| 025 ⇔ 064 | Stroboscope, rapide à lent | ||
| 065 ⇔ 069 | Allumé | ||
| 070 ⇔ 084 | Allumer vite, éteindre lentement (rapide à lent) | ||
| 085 ⇔ 089 | Allumé | ||
| 090 ⇔ 104 | Allumer lentement, éteindre vite (rapide à lent) | ||
| 105 ⇔ 109 | Allumé | ||
| 110 ⇔ 124 | Stroboscope aléatoire, rapide à lent | ||
| 125 ⇔ 129 | Allumé | ||
| 130 ⇔ 144 | Aléatoire : allumer vite, éteindre lentement (rapide à lent) | ||
| 145 ⇔ 149 | Allumé | ||
| 150 ⇔ 164 | Aléatoire : allumer lentement, éteindre vite (rapide à lent) | ||
| 165 ⇔ 169 | Allumé | ||
| 170 ⇔ 184 | Stroboscope de pulsation, rapide à lent | ||
| 184 ⇔ 189 | Allumé | ||
| 190 ⇔ 204 | Stroboscope aléatoire de pulsation, rapide à lent | ||
| 205 ⇔ 209 | Allumé | ||
| 210 ⇔ 224 | Allumer lentement, éteindre lentement (rapide à lent) | ||
| 225 ⇔ 229 | Allumé | ||
| 230 ⇔ 244 | Stroboscope de pulsation, rapide à lent | ||
| 245 ⇔ 255 | Allumé | ||
| 8 | Blanc chaud 1 | 000 ⇔ 255 | 0–100% |
| 9 | Blanc froid 1 | 000 ⇔ 255 | 0–100% |
| 10 | Blanc chaud 2 | 000 ⇔ 255 | 0–100% |
| 11 | Blanc froid 2 | 000 ⇔ 255 | 0–100% |
| 12 | Blanc chaud 3 | 000 ⇔ 255 | 0–100% |
| 13 | Blanc froid 3 | 000 ⇔ 255 | 0–100% |
| 14 | Blanc chaud 4 | 000 ⇔ 255 | 0–100% |
| 15 | Blanc froid 4 | 000 ⇔ 255 | 0–100% |
| 16 | Blanc chaud 5 | 000 ⇔ 255 | 0–100% |
| 17 | Blanc froid 5 | 000 ⇔ 255 | 0–100% |
| 18 | Température de couleur | 000 ⇔ 004 | Pas de fonction |
| 005 ⇔ 019 | 3200K | ||
| 020 ⇔ 040 | 3600K | ||
| 041 ⇔ 060 | 3800K | ||
| 061 ⇔ 080 | 4000K | ||
| 081 ⇔ 100 | 4600K | ||
| 101 ⇔ 120 | 4800K | ||
| 121 ⇔ 140 | 5000K | ||
| 141 ⇔ 160 | 5200K | ||
| 161 ⇔ 180 | 5400K | ||
| 181 ⇔ 200 | 5600K | ||
| 201 ⇔ 220 | 5800K | ||
| 221 ⇔ 240 | 6000K | ||
| 241 ⇔ 255 | Pas de fonction | ||
Canal Fonction Valeur Pourcentage/Configuration
| 19 Sélection de zone | 000 ⇔ 007 Zone 1, 2, 3, 4, 5008 ⇔ 015 Zone 2, 3, 4, 5016 ⇔ 023 Zone 3, 4, 5024 ⇔ 031 Zone 4, 5032 ⇔ 039 Zone 5040 ⇔ 047 Pas de fonction048 ⇔ 055 Zone 1056 ⇔ 063 Zone 1, 2064 ⇔ 071 Zone 1, 2, 3072 ⇔ 079 Zone 1, 2, 3, 4080 ⇔ 087 Zone 1, 2, 3, 4, 5088 ⇔ 095 Zone 1096 ⇔ 103 Zone 2104 ⇔ 111 Zone 3112 ⇔ 119 Zone 4120 ⇔ 127 Zone 5128 ⇔ 135 Zone 1, 2136 ⇔ 143 Zone 2, 3144 ⇔ 151 Zone 3, 4152 ⇔ 159 Zone 4, 5160 ⇔ 167 Zone 1, 5168 ⇔ 175 Zone 1, 2, 3176 ⇔ 183 Zone 2, 3, 4184 ⇔ 191 Zone 3, 4, 5192 ⇔ 199 Zone 1, 4, 5200 ⇔ 207 Zone 1, 2, 5208 ⇔ 215 Zone 1, 2, 3, 4216 ⇔ 223 Zone 2, 3, 4, 5224 ⇔ 231 Zone 1, 3, 4, 5232 ⇔ 239 Zone 1, 2, 4, 5240 ⇔ 247 Zone 1, 2, 3, 5248 ⇔ 255 Zone 1, 2, 3, 4, 5 |
| Canal | Fonction | Valeur | Pourcentage/Configuration |
| 20 Programmes | 000 ⇔ 015 | Pas de fonction | |
| 016 ⇔ 020 | Programme 1 | ||
| 021 ⇔ 025 | Programme 2 | ||
| 026 ⇔ 030 | Programme 3 | ||
| 031 ⇔ 035 | Programme 4 | ||
| 036 ⇔ 040 | Programme 5 | ||
| 041 ⇔ 045 | Programme 6 | ||
| 046 ⇔ 050 | Programme 7 | ||
| 051 ⇔ 055 | Programme 8 | ||
| 056 ⇔ 060 | Programme 9 | ||
| 061 ⇔ 065 | Programme 10 | ||
| 066 ⇔ 070 | Programme 11 | ||
| 071 ⇔ 075 | Programme 12 | ||
| 076 ⇔ 080 | Programme 13 | ||
| 081 ⇔ 085 | Programme 14 | ||
| 086 ⇔ 090 | Programme 15 | ||
| 091 ⇔ 095 | Programme 16 | ||
| 096 ⇔ 100 | Programme 17 | ||
| 101 ⇔ 105 | Programme 18 | ||
| 106 ⇔ 110 | Programme 19 | ||
| 111 ⇔ 115 | Programme 20 | ||
| 116 ⇔ 120 | Programme 21 | ||
| 121 ⇔ 125 | Programme 22 | ||
| 126 ⇔ 130 | Programme 23 | ||
| 131 ⇔ 135 | Programme 24 | ||
| 136 ⇔ 140 | Programme 25 | ||
| 141 ⇔ 145 | Programme 26 | ||
| 146 ⇔ 150 | Programme 27 | ||
| 151 ⇔ 155 | Programme 28 | ||
| 156 ⇔ 160 | Programme 29 | ||
| 161 ⇔ 165 | Programme 30 | ||
| 166 ⇔ 170 | Programme 31 | ||
| 171 ⇔ 175 | Programme 32 | ||
| 176 ⇔ 180 | Programme 33 | ||
| 181 ⇔ 185 | Programme 34 | ||
| 186 ⇔ 190 | Programme 35 | ||
| 191 ⇔ 195 | Programme 36 | ||
| 196 ⇔ 200 | Programme 37 | ||
| 201 ⇔ 205 | Programme 38 | ||
| 206 ⇔ 210 | Programme 39 | ||
| 211 ⇔ 215 | Programme 40 | ||
| 216 ⇔ 220 | Programme 41 | ||
| 221 ⇔ 225 | Programme 42 | ||
| 226 ⇔ 230 | Programme 43 | ||
| 231 ⇔ 235 | Programme 44 | ||
| 236 ⇔ 240 | Programme 45 | ||
| 241 ⇔ 245 | Programme 46 | ||
| 246 ⇔ 250 | Programme 47 | ||
| 251 ⇔ 255 | Programme 48 | ||
| 21 | Vitesse automatique | 000 ⇔ 255 | 0–100% |
| 22 Zoom 000 ⇔ 255 0–100% | |||
Canal Fonction Valeur Pourcentage/Configuration
| 23 | Contrôle(délai d'activation de 5 secondes) | 000 ⇔ 009 Pas de fonction010 ⇔ 014 Faire le noir pendant mouvement pan/tilt015 ⇔ 049 Pas de fonction050 ⇔ 054 Réinitialisation pan055 ⇔ 059 Réinitialisation tilt060 ⇔ 064 Réinitialisation zoom065 ⇔ 069 Pas de fonction070 ⇔ 074 Tout réinitialiser075 ⇔ 079 Pas de fonction080 ⇔ 084 Fonctionnement inversé du pan et tilt085 ⇔ 089 Fonctionnement inversé du pan090 ⇔ 094 Fonctionnement inversé du tilt095 ⇔ 099 Fonctionnement normal du pan100 ⇔ 104 Fonctionnement normal du tilt105 ⇔ 109 Fonctionnement normal du pan et tilt110 ⇔ 124 Pas de fonction125 ⇔ 129 Vitesse maximale ventilateur130 ⇔ 134 Ventilateur automatique135 ⇔ 139 Courbe rapide de gradation140 ⇔ 144 Courbe lisse de gradation145 ⇔ 255 Pas de fonction |
23CH MS
| Canal Fonction Valeur Pourcentage/Configuration | |||
| 1 | P a n | 000 ⇔ 255 0–100% | |
| 2 | Pan fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 3 | T i l t | 000 ⇔ 255 0–100% | |
| 4 | Tilt fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 5 | Vitesse de pan/tilt | 000 ⇔ 255 | Rapide à lent |
| 6 | Gradateur | 000 ⇔ 255 | 0–100% |
| 7 Stroboscope | 000 ⇔ 019 Éteindre020 ⇔ 024 Allumé025 ⇔ 064 Stroboscope, rapide à lent065 ⇔ 069 Allumé070 ⇔ 084 Allumer vite, éteindre lentement (rapide à lent)085 ⇔ 089 Allumé090 ⇔ 104 Allumer lentement, éteindre vite (rapide à lent)105 ⇔ 109 Allumé110 ⇔ 124 Stroboscope aléatoire, rapide à lent125 ⇔ 129 Allumé130 ⇔ 144 Aléatoire : allumer vite, éteindre lentement (rapide à lent)145 ⇔ 149 Allumé150 ⇔ 164 Aléatoire : allumer lentement, éteindre vite (rapide à lent)165 ⇔ 169 Allumé170 ⇔ 184 Stroboscope de pulsation, rapide à lent184 ⇔ 189 Allumé190 ⇔ 204 Stroboscope aléatoire de pulsation, rapide à lent205 ⇔ 209 Allumé210 ⇔ 224 Allumer lentement, éteindre lentement (rapide à lent)225 ⇔ 229 Allumé230 ⇔ 244 Stroboscope de pulsation, rapide à lent245 ⇔ 255 Allumé | ||
| Canal | Fonction | Valeur | Pourcentage/Configuration |
| 8 Température de couleur | 000 ⇔ 004 | Pas de fonction | |
| 005 ⇔ 019 | 3200K | ||
| 020 ⇔ 040 | 3600K | ||
| 041 ⇔ 060 | 3800K | ||
| 061 ⇔ 080 | 4000K | ||
| 081 ⇔ 100 | 4600K | ||
| 101 ⇔ 120 | 4800K | ||
| 121 ⇔ 140 | 5000K | ||
| 141 ⇔ 160 | 5200K | ||
| 161 ⇔ 180 | 5400K | ||
| 181 ⇔ 200 | 5600K | ||
| 201 ⇔ 220 | 5800K | ||
| 221 ⇔ 240 | 6000K | ||
| 241 ⇔ 255 | Pas de fonction | ||
| 9 Sélection de zone | 000 ⇔ 007 | Zone 1, 2, 3, 4, 5 | |
| 008 ⇔ 015 | Zone 2, 3, 4, 5 | ||
| 016 ⇔ 023 | Zone 3, 4, 5 | ||
| 024 ⇔ 031 | Zone 4, 5 | ||
| 032 ⇔ 039 | Zone 5 | ||
| 040 ⇔ 047 | Pas de fonction | ||
| 048 ⇔ 055 | Zone 1 | ||
| 056 ⇔ 063 | Zone 1, 2 | ||
| 064 ⇔ 071 | Zone 1, 2, 3 | ||
| 072 ⇔ 079 | Zone 1, 2, 3, 4 | ||
| 080 ⇔ 087 | Zone 1, 2, 3, 4, 5 | ||
| 088 ⇔ 095 | Zone 1 | ||
| 096 ⇔ 103 | Zone 2 | ||
| 104 ⇔ 111 | Zone 3 | ||
| 112 ⇔ 119 | Zone 4 | ||
| 120 ⇔ 127 | Zone 5 | ||
| 128 ⇔ 135 | Zone 1, 2 | ||
| 136 ⇔ 143 | Zone 2, 3 | ||
| 144 ⇔ 151 | Zone 3, 4 | ||
| 152 ⇔ 159 | Zone 4, 5 | ||
| 160 ⇔ 167 | Zone 1, 5 | ||
| 168 ⇔ 175 | Zone 1, 2, 3 | ||
| 176 ⇔ 183 | Zone 2, 3, 4 | ||
| 184 ⇔ 191 | Zone 3, 4, 5 | ||
| 192 ⇔ 199 | Zone 1, 4, 5 | ||
| 200 ⇔ 207 | Zone 1, 2, 5 | ||
| 208 ⇔ 215 | Zone 1, 2, 3, 4 | ||
| 216 ⇔ 223 | Zone 2, 3, 4, 5 | ||
| 224 ⇔ 231 | Zone 1, 3, 4, 5 | ||
| 232 ⇔ 239 | Zone 1, 2, 4, 5 | ||
| 240 ⇔ 247 | Zone 1, 2, 3, 5 | ||
| 248 ⇔ 255 | Zone 1, 2, 3, 4, 5 | ||
Canal Fonction Valeur Pourcentage/Configuration
| 10 Programmes | 000 ⇔ 015 Pas de fonction016 ⇔ 020 Programme 1021 ⇔ 025 Programme 2026 ⇔ 030 Programme 3031 ⇔ 035 Programme 4036 ⇔ 040 Programme 5041 ⇔ 045 Programme 6046 ⇔ 050 Programme 7051 ⇔ 055 Programme 8056 ⇔ 060 Programme 9061 ⇔ 065 Programme 10066 ⇔ 070 Programme 11071 ⇔ 075 Programme 12076 ⇔ 080 Programme 13081 ⇔ 085 Programme 14086 ⇔ 090 Programme 15091 ⇔ 095 Programme 16096 ⇔ 100 Programme 17101 ⇔ 105 Programme 18106 ⇔ 110 Programme 19111 ⇔ 115 Programme 20116 ⇔ 120 Programme 21121 ⇔ 125 Programme 22126 ⇔ 130 Programme 23131 ⇔ 135 Programme 24136 ⇔ 140 Programme 25141 ⇔ 145 Programme 26146 ⇔ 150 Programme 27151 ⇔ 155 Programme 28156 ⇔ 160 Programme 29161 ⇔ 165 Programme 30166 ⇔ 170 Programme 31171 ⇔ 175 Programme 32176 ⇔ 180 Programme 33181 ⇔ 185 Programme 34186 ⇔ 190 Programme 35191 ⇔ 195 Programme 36196 ⇔ 200 Programme 37201 ⇔ 205 Programme 38206 ⇔ 210 Programme 39211 ⇔ 215 Programme 40216 ⇔ 220 Programme 41221 ⇔ 225 Programme 42226 ⇔ 230 Programme 43231 ⇔ 235 Programme 44236 ⇔ 240 Programme 45241 ⇔ 245 Programme 46246 ⇔ 250 Programme 47251 ⇔ 255 Programme 48 | |
| 11 | Vitesse automatique | 000 ⇔ 255 0–100% |
| 12 Zoom | 000 ⇔ 255 0–100% |
| Canal | Fonction | Valeur | Pourcentage/Configuration |
| 13 | Contrôle(délai d'activation de 5 secondes) | 000 ⇔ 009 | Pas de fonction |
| 010 ⇔ 014 | Faire le noir pendant mouvement pan/tilt | ||
| 015 ⇔ 049 | Pas de fonction | ||
| 050 ⇔ 054 | Réinitialisation pan | ||
| 055 ⇔ 059 | Réinitialisation tilt | ||
| 060 ⇔ 064 | Réinitialisation zoom | ||
| 065 ⇔ 069 | Pas de fonction | ||
| 070 ⇔ 074 | Tout réinitialiser | ||
| 075 ⇔ 079 | Pas de fonction | ||
| 080 ⇔ 084 | Fonctionnement inversé du pan et tilt | ||
| 085 ⇔ 089 | Fonctionnement inversé du pan | ||
| 090 ⇔ 094 | Fonctionnement inversé du tilt | ||
| 095 ⇔ 099 | Fonctionnement normal du pan | ||
| 100 ⇔ 104 | Fonctionnement normal du tilt | ||
| 105 ⇔ 109 | Fonctionnement normal du pan et tilt | ||
| 110 ⇔ 124 | Pas de fonction | ||
| 125 ⇔ 129 | Vitesse maximale ventilateur | ||
| 130 ⇔ 134 | Ventilateur automatique | ||
| 135 ⇔ 139 | Courbe rapide de gradation | ||
| 140 ⇔ 144 | Courbe lisse de gradation | ||
| 145 ⇔ 255 | Pas de fonction | ||
| 14 | Blanc chaud 1 | 000 ⇔ 255 | 0–100% |
| 15 | Blanc froid 1 | 000 ⇔ 255 | 0–100% |
| 16 | Blanc chaud 2 | 000 ⇔ 255 | 0–100% |
| 17 | Blanc froid 2 | 000 ⇔ 255 | 0–100% |
| 18 | Blanc chaud 3 | 000 ⇔ 255 | 0–100% |
| 19 | Blanc froid 3 | 000 ⇔ 255 | 0–100% |
| 20 | Blanc chaud 4 | 000 ⇔ 255 | 0–100% |
| 21 | Blanc froid 4 | 000 ⇔ 255 | 0–100% |
| 22 | Blanc chaud 5 | 000 ⇔ 255 | 0–100% |
| 23 | Blanc froid 5 | 000 ⇔ 255 | 0–100% |
18CH
| Canal Fonction Valeur Pourcentage/Configuration | |||
| 1 | P a n | 000 ⇔ 255 0–100% | |
| 2 | Pan fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 3 | T i l t | 000 ⇔ 255 0–100% | |
| 4 | Tilt fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 5 | Vitesse de pan/tilt | 000 ⇔ 255 | Rapide à lent |
| 6 | G r a d | a t | e u r 000 ⇔ 255 0–100% |
| 7 | Gradateur fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 8 Stroboscope | 000 ⇔ 019 | Éteindre | |
| 020 ⇔ 024 | Allumé | ||
| 025 ⇔ 064 | Stroboscope, rapide à lent | ||
| 065 ⇔ 069 | Allumé | ||
| 070 ⇔ 084 | Allumer vite, éteindre lentement (rapide à lent) | ||
| 085 ⇔ 089 | Allumé | ||
| 090 ⇔ 104 | Allumer lentement, éteindre vite (rapide à lent) | ||
| 105 ⇔ 109 | Allumé | ||
| 110 ⇔ 124 | Stroboscope aléatoire, rapide à lent | ||
| 125 ⇔ 129 | Allumé | ||
| 130 ⇔ 144 | Aléatoire : allumer vite, éteindre lentement (rapide à lent) | ||
| 145 ⇔ 149 | Allumé | ||
| 150 ⇔ 164 | Aléatoire : allumer lentement, éteindre vite (rapide à lent) | ||
| 165 ⇔ 169 | Allumé | ||
| 170 ⇔ 184 | Stroboscope de pulsation, rapide à lent | ||
| 184 ⇔ 189 | Allumé | ||
| 190 ⇔ 204 | Stroboscope aléatoire de pulsation, rapide à lent | ||
| 205 ⇔ 209 | Allumé | ||
| 210 ⇔ 224 | Allumer lentement, éteindre lentement (rapide à lent) | ||
| 225 ⇔ 229 | Allumé | ||
| 230 ⇔ 244 | Stroboscope de pulsation, rapide à lent | ||
| 245 ⇔ 255 | Allumé | ||
| 9 | B l a n | c 255 | 0–100% a u d 000 ⇔ |
| 10 | Blanc chaud fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 11 | Blanc froid | 000 ⇔ 255 | 0–100% |
| 12 | Blanc froid fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 13 | Température de couleur | 000 ⇔ 004 | Pas de fonction |
| 005 ⇔ 019 | 3200K | ||
| 020 ⇔ 040 | 3600K | ||
| 041 ⇔ 060 | 3800K | ||
| 061 ⇔ 080 | 4000K | ||
| 081 ⇔ 100 | 4600K | ||
| 101 ⇔ 120 | 4800K | ||
| 121 ⇔ 140 | 5000K | ||
| 141 ⇔ 160 | 5200K | ||
| 161 ⇔ 180 | 5400K | ||
| 181 ⇔ 200 | 5600K | ||
| 201 ⇔ 220 | 5800K | ||
| 221 ⇔ 240 | 6000K | ||
| 241 ⇔ 255 | Pas de fonction | ||
| Canal | Fonction | Valeur | Pourcentage/Configuration |
| 14 Sélection de zone | 000 ⇔ 007 | Zone 1, 2, 3, 4, 5 | |
| 008 ⇔ 015 | Zone 2, 3, 4, 5 | ||
| 016 ⇔ 023 | Zone 3, 4, 5 | ||
| 024 ⇔ 031 | Zone 4, 5 | ||
| 032 ⇔ 039 | Zone 5 | ||
| 040 ⇔ 047 | Pas de fonction | ||
| 048 ⇔ 055 | Zone 1 | ||
| 056 ⇔ 063 | Zone 1, 2 | ||
| 064 ⇔ 071 | Zone 1, 2, 3 | ||
| 072 ⇔ 079 | Zone 1, 2, 3, 4 | ||
| 080 ⇔ 087 | Zone 1, 2, 3, 4, 5 | ||
| 088 ⇔ 095 | Zone 1 | ||
| 096 ⇔ 103 | Zone 2 | ||
| 104 ⇔ 111 | Zone 3 | ||
| 112 ⇔ 119 | Zone 4 | ||
| 120 ⇔ 127 | Zone 5 | ||
| 128 ⇔ 135 | Zone 1, 2 | ||
| 136 ⇔ 143 | Zone 2, 3 | ||
| 144 ⇔ 151 | Zone 3, 4 | ||
| 152 ⇔ 159 | Zone 4, 5 | ||
| 160 ⇔ 167 | Zone 1, 5 | ||
| 168 ⇔ 175 | Zone 1, 2, 3 | ||
| 176 ⇔ 183 | Zone 2, 3, 4 | ||
| 184 ⇔ 191 | Zone 3, 4, 5 | ||
| 192 ⇔ 199 | Zone 1, 4, 5 | ||
| 200 ⇔ 207 | Zone 1, 2, 5 | ||
| 208 ⇔ 215 | Zone 1, 2, 3, 4 | ||
| 216 ⇔ 223 | Zone 2, 3, 4, 5 | ||
| 224 ⇔ 231 | Zone 1, 3, 4, 5 | ||
| 232 ⇔ 239 | Zone 1, 2, 4, 5 | ||
| 240 ⇔ 247 | Zone 1, 2, 3, 5 | ||
| 248 ⇔ 255 | Zone 1, 2, 3, 4, 5 | ||
Canal Fonction Valeur Pourcentage/Configuration
| 15 Programmes | 000 ⇔ 015 Pas de fonction016 ⇔ 020 Programme 1021 ⇔ 025 Programme 2026 ⇔ 030 Programme 3031 ⇔ 035 Programme 4036 ⇔ 040 Programme 5041 ⇔ 045 Programme 6046 ⇔ 050 Programme 7051 ⇔ 055 Programme 8056 ⇔ 060 Programme 9061 ⇔ 065 Programme 10066 ⇔ 070 Programme 11071 ⇔ 075 Programme 12076 ⇔ 080 Programme 13081 ⇔ 085 Programme 14086 ⇔ 090 Programme 15091 ⇔ 095 Programme 16096 ⇔ 100 Programme 17101 ⇔ 105 Programme 18106 ⇔ 110 Programme 19111 ⇔ 115 Programme 20116 ⇔ 120 Programme 21121 ⇔ 125 Programme 22126 ⇔ 130 Programme 23131 ⇔ 135 Programme 24136 ⇔ 140 Programme 25141 ⇔ 145 Programme 26146 ⇔ 150 Programme 27151 ⇔ 155 Programme 28156 ⇔ 160 Programme 29161 ⇔ 165 Programme 30166 ⇔ 170 Programme 31171 ⇔ 175 Programme 32176 ⇔ 180 Programme 33181 ⇔ 185 Programme 34186 ⇔ 190 Programme 35191 ⇔ 195 Programme 36196 ⇔ 200 Programme 37201 ⇔ 205 Programme 38206 ⇔ 210 Programme 39211 ⇔ 215 Programme 40216 ⇔ 220 Programme 41221 ⇔ 225 Programme 42226 ⇔ 230 Programme 43231 ⇔ 235 Programme 44236 ⇔ 240 Programme 45241 ⇔ 245 Programme 46246 ⇔ 250 Programme 47251 ⇔ 255 Programme 48 | |
| 16 | Vitesse automatique | 000 ⇔ 255 0–100% |
| 17 Zoom | 000 ⇔ 255 0–100% |
| Canal | Fonction | Valeur | Pourcentage/Configuration |
| 18 | Contrôle(délai d'activation de 5 secondes) | 000 ⇔ 009 | Pas de fonction |
| 010 ⇔ 014 | Faire le noir pendant mouvement pan/tilt | ||
| 015 ⇔ 049 | Pas de fonction | ||
| 050 ⇔ 054 | Réinitialisation pan | ||
| 055 ⇔ 059 | Réinitialisation tilt | ||
| 060 ⇔ 064 | Réinitialisation zoom | ||
| 065 ⇔ 069 | Pas de fonction | ||
| 070 ⇔ 074 | Tout réinitialiser | ||
| 075 ⇔ 079 | Pas de fonction | ||
| 080 ⇔ 084 | Fonctionnement inversé du pan et tilt | ||
| 085 ⇔ 089 | Fonctionnement inversé du pan | ||
| 090 ⇔ 094 | Fonctionnement inversé du tilt | ||
| 095 ⇔ 099 | Fonctionnement normal du pan | ||
| 100 ⇔ 104 | Fonctionnement normal du tilt | ||
| 105 ⇔ 109 | Fonctionnement normal du pan et tilt | ||
| 110 ⇔ 124 | Pas de fonction | ||
| 125 ⇔ 129 | Vitesse maximale ventilateur | ||
| 130 ⇔ 134 | Ventilateur automatique | ||
| 135 ⇔ 139 | Courbe rapide de gradation | ||
| 140 ⇔ 144 | Courbe lisse de gradation | ||
| 145 ⇔ 255 | Pas de fonction |
15CH
| Canal | Fonction | Valeur | Pourcentage/Configuration |
| 1 | P a n | 000 ⇔ 255 | 55 0–100% |
| 2 | Pan fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 3 | T i l t | 000 | 255 0–100% |
| 4 | Tilt fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 5 | Vitesse de pan/tilt | 000 ⇔ 255 | Rapide à lent |
| 6 | Gradateur | 000 ⇔ 255 | 0–100% |
| 7 Stroboscope | 000 ⇔ 019 | Éteindre | |
| 020 ⇔ 024 | Allumé | ||
| 025 ⇔ 064 | Stroboscope, rapide à lent | ||
| 065 ⇔ 069 | Allumé | ||
| 070 ⇔ 084 | Allumer vite, éteindre lentement (rapide à lent) | ||
| 085 ⇔ 089 | Allumé | ||
| 090 ⇔ 104 | Allumer lentement, éteindre vite (rapide à lent) | ||
| 105 ⇔ 109 | Allumé | ||
| 110 ⇔ 124 | Stroboscope aléatoire, rapide à lent | ||
| 125 ⇔ 129 | Allumé | ||
| 130 ⇔ 144 | Aléatoire : allumer vite, éteindre lentement (rapide à lent) | ||
| 145 ⇔ 149 | Allumé | ||
| 150 ⇔ 164 | Aléatoire : allumer lentement, éteindre vite (rapide à lent) | ||
| 165 ⇔ 169 | Allumé | ||
| 170 ⇔ 184 | Stroboscope de pulsation, rapide à lent | ||
| 184 ⇔ 189 | Allumé | ||
| 190 ⇔ 204 | Stroboscope aléatoire de pulsation, rapide à lent | ||
| 205 ⇔ 209 | Allumé | ||
| 210 ⇔ 224 | Allumer lentement, éteindre lentement (rapide à lent) | ||
| 225 ⇔ 229 | Allumé | ||
| 230 ⇔ 244 | Stroboscope de pulsation, rapide à lent | ||
| 245 ⇔ 255 | Allumé | ||
| 8 | Blanc chaud | 000 ⇔ 255 | 0–100% |
| 9 | Blanc froid | 000 ⇔ 255 | 0–100% |
Canal Fonction Valeur Pourcentage/Configuration
| 10 Température de couleur | 000 ⇔ 004 Pas de fonction | |
| 005 ⇔ 019 3200K | ||
| 020 ⇔ 040 3600K | ||
| 041 ⇔ 060 3800K | ||
| 061 ⇔ 080 4000K | ||
| 081 ⇔ 100 4600K | ||
| 101 ⇔ 120 4800K | ||
| 121 ⇔ 140 5000K | ||
| 141 ⇔ 160 5200K | ||
| 161 ⇔ 180 5400K | ||
| 181 ⇔ 200 5600K | ||
| 201 ⇔ 220 5800K | ||
| 221 ⇔ 240 6000K | ||
| 241 ⇔ 255 Pas de fonction | ||
| 11 Sélection de zone | 000 ⇔ 007 Zone 1, 2, 3, 4, 5 | |
| 008 ⇔ 015 Zone 2, 3, 4, 5 | ||
| 016 ⇔ 023 Zone 3, 4, 5 | ||
| 024 ⇔ 031 Zone 4, 5 | ||
| 032 ⇔ 039 Zone 5 | ||
| 040 ⇔ 047 Pas de fonction | ||
| 048 ⇔ 055 Zone 1 | ||
| 056 ⇔ 063 Zone 1, 2 | ||
| 064 ⇔ 071 Zone 1, 2, 3 | ||
| 072 ⇔ 079 Zone 1, 2, 3, 4 | ||
| 080 ⇔ 087 Zone 1, 2, 3, 4, 5 | ||
| 088 ⇔ 095 Zone 1 | ||
| 096 ⇔ 103 Zone 2 | ||
| 104 ⇔ 111 Zone 3 | ||
| 112 ⇔ 119 Zone 4 | ||
| 120 ⇔ 127 Zone 5 | ||
| 128 ⇔ 135 Zone 1, 2 | ||
| 136 ⇔ 143 Zone 2, 3 | ||
| 144 ⇔ 151 Zone 3, 4 | ||
| 152 ⇔ 159 Zone 4, 5 | ||
| 160 ⇔ 167 Zone 1, 5 | ||
| 168 ⇔ 175 Zone 1, 2, 3 | ||
| 176 ⇔ 183 Zone 2, 3, 4 | ||
| 184 ⇔ 191 Zone 3, 4, 5 | ||
| 192 ⇔ 199 Zone 1, 4, 5 | ||
| 200 ⇔ 207 Zone 1, 2, 5 | ||
| 208 ⇔ 215 Zone 1, 2, 3, 4 | ||
| 216 ⇔ 223 Zone 2, 3, 4, 5 | ||
| 224 ⇔ 231 Zone 1, 3, 4, 5 | ||
| 232 ⇔ 239 Zone 1, 2, 4, 5 | ||
| 240 ⇔ 247 Zone 1, 2, 3, 5 | ||
| 248 ⇔ 255 Zone 1, 2, 3, 4, 5 | ||
| Canal | Fonction | Valeur | Pourcentage/Configuration |
| 12 Programmes | 000 ⇔ 015 | Pas de fonction | |
| 016 ⇔ 020 | Programme 1 | ||
| 021 ⇔ 025 | Programme 2 | ||
| 026 ⇔ 030 | Programme 3 | ||
| 031 ⇔ 035 | Programme 4 | ||
| 036 ⇔ 040 | Programme 5 | ||
| 041 ⇔ 045 | Programme 6 | ||
| 046 ⇔ 050 | Programme 7 | ||
| 051 ⇔ 055 | Programme 8 | ||
| 056 ⇔ 060 | Programme 9 | ||
| 061 ⇔ 065 | Programme 10 | ||
| 066 ⇔ 070 | Programme 11 | ||
| 071 ⇔ 075 | Programme 12 | ||
| 076 ⇔ 080 | Programme 13 | ||
| 081 ⇔ 085 | Programme 14 | ||
| 086 ⇔ 090 | Programme 15 | ||
| 091 ⇔ 095 | Programme 16 | ||
| 096 ⇔ 100 | Programme 17 | ||
| 101 ⇔ 105 | Programme 18 | ||
| 106 ⇔ 110 | Programme 19 | ||
| 111 ⇔ 115 | Programme 20 | ||
| 116 ⇔ 120 | Programme 21 | ||
| 121 ⇔ 125 | Programme 22 | ||
| 126 ⇔ 130 | Programme 23 | ||
| 131 ⇔ 135 | Programme 24 | ||
| 136 ⇔ 140 | Programme 25 | ||
| 141 ⇔ 145 | Programme 26 | ||
| 146 ⇔ 150 | Programme 27 | ||
| 151 ⇔ 155 | Programme 28 | ||
| 156 ⇔ 160 | Programme 29 | ||
| 161 ⇔ 165 | Programme 30 | ||
| 166 ⇔ 170 | Programme 31 | ||
| 171 ⇔ 175 | Programme 32 | ||
| 176 ⇔ 180 | Programme 33 | ||
| 181 ⇔ 185 | Programme 34 | ||
| 186 ⇔ 190 | Programme 35 | ||
| 191 ⇔ 195 | Programme 36 | ||
| 196 ⇔ 200 | Programme 37 | ||
| 201 ⇔ 205 | Programme 38 | ||
| 206 ⇔ 210 | Programme 39 | ||
| 211 ⇔ 215 | Programme 40 | ||
| 216 ⇔ 220 | Programme 41 | ||
| 221 ⇔ 225 | Programme 42 | ||
| 226 ⇔ 230 | Programme 43 | ||
| 231 ⇔ 235 | Programme 44 | ||
| 236 ⇔ 240 | Programme 45 | ||
| 241 ⇔ 245 | Programme 46 | ||
| 246 ⇔ 250 | Programme 47 | ||
| 251 ⇔ 255 | Programme 48 | ||
| 13 | Vitesse automatique | 000 ⇔ 255 | 0–100% |
| 14 Zoom 000 ⇔ 255 0–100% | |||
Canal Fonction Valeur Pourcentage/Configuration
| 15 | Contrôle(délai d'activation de 5 secondes) | 000 ⇔ 009Pas de fonction010 ⇔ 014Faire le noir pendant mouvement pan/tilt015 ⇔ 049Pas de fonction050 ⇔ 054Réinitialisation pan055 ⇔ 059Réinitialisation tilt060 ⇔ 064Réinitialisation zoom065 ⇔ 069Pas de fonction070 ⇔ 074Tout réinitialiser075 ⇔ 079Pas de fonction080 ⇔ 084Fonctionnement inversé du pan et tilt085 ⇔ 089Fonctionnement inversé du pan090 ⇔ 094Fonctionnement inversé du tilt095 ⇔ 099Fonctionnement normal du pan100 ⇔ 104Fonctionnement normal du tilt105 ⇔ 109Fonctionnement normal du pan et tilt110 ⇔ 124Pas de fonction125 ⇔ 129Vitesse maximale ventilateur130 ⇔ 134Ventilateur automatique135 ⇔ 139Courbe rapide de gradation140 ⇔ 144Courbe lisse de gradation145 ⇔ 255Pas de fonction |
