GEBRUIKSAANWIJZING Rogue R2X Wash VW Chauvet

Over deze handleiding

De Rogue R2X Wash VW Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

  • Open het product NIET. Het bevat geen te onderhouden onderdelen.
  • KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
  • Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
  • LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.

- LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.

- Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.

- Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.

- GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.

- Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden. (IP20)

- Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.

- Sluit dit product NIET aan op een dimmer of een regelweerstand.

- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.

- Gebruik UITSLUITEND de montagebeugels of de hendels om dit product te dragen. Draag het product niet aan de bewegende kop.

- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

- De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

FCC-naleving

Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:

  1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
  2. Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Eventuele wijzigingen of aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig verklaren.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie.

Wat is inbegrepen

• Rogue R2X Wash VW
• N e ^® powerCON ^® ilP65 stroomsnoer

- Omega-beugel met bevestigingsmateriaal

• Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Power Linking

Het is mogelijk tot maximaal 3 Rogue R2X Wash VW-producten koppelen aan 100 V, 4 producten aan 120 V, 7 producten aan 208 V, of 8 producten aan 230 V of 240 V. Overschrijd dit aantal nooit. Stroomkabels kunnen afzonderlijk worden gekocht.

AC-stekker

AansluitingSnoer (VS)Snoer (Europa)Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geelGroen/geelGroen

Chauvet Rogue R2X Wash VW - Power Linking - 1

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

De zekering vervangen

  1. Ontkoppel dit product van de stroom.
  2. Gebruik een platkopschroevendraaier en schroef de kap van de zekeringshouder los van de behuizing.
  3. Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
  4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

DMX-koppeling

De Rogue R2X Wash VW kan met een DMX-controller werken met een 3- of 5-pins DMX seriële verbinding. Op www.chauvetprofessional.com. is een DMX basishandleiding verkrijgbaar.

DMX-aansluiting

De Rogue R2X Wash VW gebruikt een normale DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 15CH, 17CH, 22CH, 33CH, 33CH MS, 54CH, 54CH MS en 56CH. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

RDM (apparaatbeheer op afstand)

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De Rogue R2X Wash VW ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Gebruik ten minste één montagepunt per product. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps/.

Montagediagram van het product

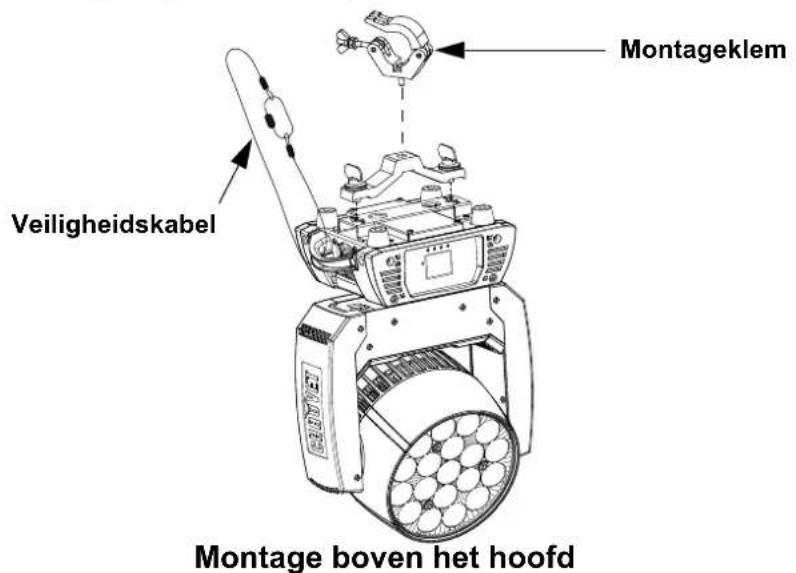

Chauvet Rogue R2X Wash VW - Montage - 1

text_image Montageklem Veiligheidskabel Montage boven het hoofd

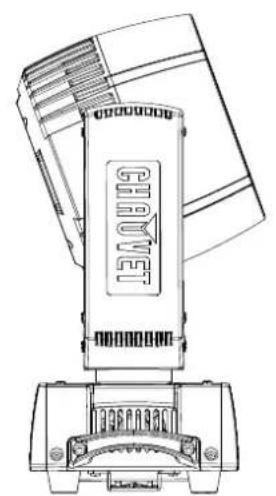

Chauvet Rogue R2X Wash VW - Montage - 2

Plaatsing op de vloer

Chauvet Rogue R2X Wash VW - Montage - 3

Als slechts één montageklem wordt gebruikt, moet een klem met een borgbout gebruikt worden, om onopzettelijk loskomen te vermijden.

Beschrijving bedieningspaneel

Toet Functie
Sluit het huidige menu of functie af
Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

Menumap

Raadpleeg de productpagina van Rogue R2X Wash VW op www.chauvetprofessional.com voor de nieuwste menukaart

HoofdniveauProgrammeerniveaus Beschrijving
Address 001-512 Stelt het startadres in
Run ModeDMX15CHSelecteert de DMX-persoonlijkheid
18CH
23CH
23CH MS
34CH
36CH
36CH MS
Auto Test Test alle functies automatisch
Manual TestPan000-255Test en regel alle instellingen handmatig via het bedieningspaneel
Tilt
Dimmer
Shutter
Warm white
Cool white
Zoom
HoofdniveauProgrammeerniveausBeschrijving
SetupPan ReverseOFF Normale zwenkbedening
ON Omgekeerde zwenkbediening
Tilt ReverseOFF Normale kantelbediening
ON Omgekeerde kantelbediening
Pan Angle540 540° pan range
360 360° pan range
180 180° pan range
Tilt Angle230 230° tilt range
180 180° tilt range
90 90° tilt range
FansAutoVentilatorsnelheid in overeenstemming met de producttemperatuur
Full Ventilatorsnelheid op hoog ingesteld
DisplayOFF Beeldscherm zal uitschakelen
ON Beeldscherm blijft aan
Screen RevOFF Display in normale oriëntatie
ON Display in ondersteboven oriëntatie
Dimmer CurveLinearStelt de dimcurve in
Square
I Squa
SCurve
Dimmer SpeedSmooth Soepele dimmersnelheid
Fast Snelle dimmersnelheid
PWM Option600HzSelecteert de PWM-uitgangsfrequentie
1200Hz
2000HZ
4000Hz
6000Hz
15000HZ
Color CalibrationOff Gebruikt de maximale uitvoerwaarden
On Gebruikt standaard witte instelling
CustomWitbalans aanpassen
Reset FunctionPan/TiltNOReset individuele functies of alle functies vanaf het opstarten
YES
ZoomNO
YES
AllNO
YES
Factory Set Reset naar standaard fabrieksinstellingen
Sys InfoFixture InformationVer V_ Toont de firmwareversie
Running Mode---Toont de huidige bedrijfsmodus
DMX Address---Toont het huidige startadres
Temperature---Toont de huidige temperatuur in °C
Fixture Time----Toont het aantal uren dat het product is ingeschakeld

Rogue R2X Wash VW Zones voor DMX-besturing

Chauvet Rogue R2X Wash VW - Rogue R2X Wash VW Zones voor DMX-besturing - 1

text_image 1 11 1 2 1 2 3 2 1 5 4 4 5 5 5 5

DMX-waarden

36CH

Kanaal Functie Waarde Percentage/instelling
1Z w e nk e n000 ⇔ 255 0–100%
2Fijn zwenken000 ⇔ 255Fijne controle (16-bits)
3K a n te le n 000 ⇔ 255 0–100%
4Fijn kantelen000 ⇔ 255Fijne controle (16-bits)
5Zwenk-/kantelsnelheid000 ⇔ 255Snel tot langzaam
6 Dimmer 000 ⇔ 255 0–100%
7Fijne dimmer000 ⇔ 255Fijne controle (16-bits)
8 Stroboscoop000 ⇔ 019Uit
020 ⇔ 024Aan
025 ⇔ 064Stroboscoop, snel tot langzaam
065 ⇔ 069Aan
070 ⇔ 084Snel inschakelen, langzaam uitschakelen
085 ⇔ 089Aan
090 ⇔ 104Langzaam inschakelen, snel uitschakelen (snel tot langzaam)
105 ⇔ 109Aan
110 ⇔ 124Willekeurig stroboscoop, snel tot langzaam
125 ⇔ 129Aan
130 ⇔ 144Willekeurig: snel inschakelen, langzaam uitschakelen (snel tot langzaam)
145 ⇔ 149Aan
150 ⇔ 164Willekeurig: langzaam inschakelen, snel uitschakelen (snel tot langzaam)
165 ⇔ 169Aan
170 ⇔ 184Puls stroboscoop, snel tot langzaam
184 ⇔ 189Aan
190 ⇔ 204Willekeurig puls stroboscoop, snel tot langzaam
205 ⇔ 209Aan
210 ⇔ 224Langzaam inschakelen, langzaam uitschakelen (snel tot langzaam)
225 ⇔ 229Aan
230 ⇔ 244Puls stroboscoop, snel tot langzaam
245 ⇔ 255Aan
9Warm wit 1000 ⇔ 2550–100%
10Warm wit 1 fijn000 ⇔ 255Fijne controle (16-bits)
11Koel wit 1000 ⇔ 2550–100%
12Koel wit 1 fijn000 ⇔ 255Fijne controle (16-bits)
13Warm wit 2000 ⇔ 2550–100%
14Warm wit 2 fijn000 ⇔ 255Fijne controle (16-bits)
15Koel wit 2000 ⇔ 2550–100%
16Koel wit 2 fijn000 ⇔ 255Fijne controle (16-bits)
17Warm wit 3000 ⇔ 2550–100%
18Warm wit 3 fijn000 ⇔ 255Fijne controle (16-bits)
19Koel wit 3000 ⇔ 2550–100%
20Koel wit 3 fijn000 ⇔ 255Fijne controle (16-bits)
21Warm wit 4000 ⇔ 2550–100%
22Warm wit 4 fijn000 ⇔ 255Fijne controle (16-bits)
Kanaal Functie Waarde Percentage/instelling
23Koel wit 4000 ⇔ 2550–100%
24Koel wit 4 fijn000 ⇔ 255Fijne controle (16-bits)
25Warm wit 5000 ⇔ 2550–100%
26Warm wit 5 fijn000 ⇔ 255Fijne controle (16-bits)
27Koel wit 5000 ⇔ 2550–100%
28Koel wit 5 fijn000 ⇔ 255Fijne controle (16-bits)
29 Kleurtemperatuur000 ⇔ 004Geen functie
005 ⇔ 0193200K
020 ⇔ 0403600K
041 ⇔ 0603800K
061 ⇔ 0804000K
081 ⇔ 1004600K
101 ⇔ 1204800K
121 ⇔ 1405000K
141 ⇔ 1605200K
161 ⇔ 1805400K
181 ⇔ 2005600K
201 ⇔ 2205800K
221 ⇔ 2406000K
241 ⇔ 255Geen functie
30 Zone selectie000 ⇔ 007Zone 1, 2, 3, 4, 5
008 ⇔ 015Zone 2, 3, 4, 5
016 ⇔ 023Zone 3, 4, 5
024 ⇔ 031Zone 4, 5
032 ⇔ 039Zone 5
040 ⇔ 047Geen functie
048 ⇔ 055Zone 1
056 ⇔ 063Zone 1, 2
064 ⇔ 071Zone 1, 2, 3
072 ⇔ 079Zone 1, 2, 3, 4
080 ⇔ 087Zone 1, 2, 3, 4, 5
088 ⇔ 095Zone 1
096 ⇔ 103Zone 2
104 ⇔ 111Zone 3
112 ⇔ 119Zone 4
120 ⇔ 127Zone 5
128 ⇔ 135Zone 1, 2
136 ⇔ 143Zone 2, 3
144 ⇔ 151Zone 3, 4
152 ⇔ 159Zone 4, 5
160 ⇔ 167Zone 1, 5
168 ⇔ 175Zone 1, 2, 3
176 ⇔ 183Zone 2, 3, 4
184 ⇔ 191Zone 3, 4, 5
192 ⇔ 199Zone 1, 4, 5
200 ⇔ 207Zone 1, 2, 5
208 ⇔ 215Zone 1, 2, 3, 4
216 ⇔ 223Zone 2, 3, 4, 5
224 ⇔ 231Zone 1, 3, 4, 5
232 ⇔ 239Zone 1, 2, 4, 5
240 ⇔ 247Zone 1, 2, 3, 5
248 ⇔ 255Zone 1, 2, 3, 4, 5
Kanaal Functie Waarde Percentage/instelling
31 Programmas000 ⇔ 015Geen functie
016 ⇔ 020Programma 1
021 ⇔ 025Programma 2
026 ⇔ 030Programma 3
031 ⇔ 035Programma 4
036 ⇔ 040Programma 5
041 ⇔ 045Programma 6
046 ⇔ 050Programma 7
051 ⇔ 055Programma 8
056 ⇔ 060Programma 9
061 ⇔ 065Programma 10
066 ⇔ 070Programma 11
071 ⇔ 075Programma 12
076 ⇔ 080Programma 13
081 ⇔ 085Programma 14
086 ⇔ 090Programma 15
091 ⇔ 095Programma 16
096 ⇔ 100Programma 17
101 ⇔ 105Programma 18
106 ⇔ 110Programma 19
111 ⇔ 115Programma 20
116 ⇔ 120Programma 21
121 ⇔ 125Programma 22
126 ⇔ 130Programma 23
131 ⇔ 135Programma 24
136 ⇔ 140Programma 25
141 ⇔ 145Programma 26
146 ⇔ 150Programma 27
151 ⇔ 155Programma 28
156 ⇔ 160Programma 29
161 ⇔ 165Programma 30
166 ⇔ 170Programma 31
171 ⇔ 175Programma 32
176 ⇔ 180Programma 33
181 ⇔ 185Programma 34
186 ⇔ 190Programma 35
191 ⇔ 195Programma 36
196 ⇔ 200Programma 37
201 ⇔ 205Programma 38
206 ⇔ 210Programma 39
211 ⇔ 215Programma 40
216 ⇔ 220Programma 41
221 ⇔ 225Programma 42
226 ⇔ 230Programma 43
231 ⇔ 235Programma 44
236 ⇔ 240Programma 45
241 ⇔ 245Programma 46
246 ⇔ 250Programma 47
251 ⇔ 255Programma 48
32Automatische snelheid000 ⇔ 2550–100%
33 Bewegingsmacros000 ⇔ 007Geen functie
008 ⇔ 023Bewegingsmacro 1
024 ⇔ 039Bewegingsmacro 2
040 ⇔ 055Bewegingsmacro 3
056 ⇔ 071Bewegingsmacro 4
072 ⇔ 087Bewegingsmacro 5
088 ⇔ 103Bewegingsmacro 6
104 ⇔ 119Bewegingsmacro 7
120 ⇔ 135Bewegingsmacro 8
136 ⇔ 151Bewegingsmacro 9
152 ⇔ 167Bewegingsmacro 10
168 ⇔ 183Bewegingsmacro 11
184 ⇔ 199Bewegingsmacro 12
200 ⇔ 215Bewegingsmacro 13
216 ⇔ 231Bewegingsmacro 14
232 ⇔ 247Bewegingsmacro 15
248 ⇔ 255Bewegingsmacro 16
34Macrosnelheid000 ⇔ 255Bewegingsmacrosnelheid, snel tot langzaam
35 Zoom 000 ⇔ 255 0–100%
36Regeling(5 seconden activeringsvertraging)000 ⇔ 009Geen functie
010 ⇔ 014Zwenk-/kantelverduistering
015 ⇔ 049Geen functie
050 ⇔ 054Zwenk-reset
055 ⇔ 059Kantel-reset
060 ⇔ 064Zoom-reset
065 ⇔ 069Geen functie
070 ⇔ 074Alles-reset
075 ⇔ 079Geen functie
080 ⇔ 084Omgekeerde zwenk- en kantelbediening
085 ⇔ 089Omgekeerde zwenkbediening
090 ⇔ 094Omgekeerde kantelbediening
095 ⇔ 099Normale zwenkbediening
100 ⇔ 104Normale kantelbediening
105 ⇔ 109Normale zwenk- en kantelbediening
110 ⇔ 124Geen functie
125 ⇔ 129Ventilator volle snelheid
130 ⇔ 134Ventilator automatische snelheid
135 ⇔ 139Snelle dimcurve
140 ⇔ 144Soepele dimcurve
145 ⇔ 255Geen functie

36CH MS

Kanaal Functie Waarde Percentage/instelling
1Z w e nk e n000 ⇔ 255 0–100%
2Fijn zwenken000 ⇔ 255Fijne controle (16-bits)
3K a n te le n000 ⇔ 255 0–100%
4Fijn kantelen000 ⇔ 255Fijne controle (16-bits)
5Zwenk-/kantelsnelheid000 ⇔ 255Snel tot langzaam
6 Dimmer 000 ⇔ 255 0–100%
7Fijne dimmer000 ⇔ 255Fijne controle (16-bits)
8 Stroboscoop000 ⇔ 019Uit
020 ⇔ 024Aan
025 ⇔ 064Stroboscoop, snel tot langzaam
065 ⇔ 069Aan
070 ⇔ 084Snel inschakelen, langzaam uitschakelen
085 ⇔ 089Aan
090 ⇔ 104Langzaam inschakelen, snel uitschakelen (snel tot langzaam)
105 ⇔ 109Aan
110 ⇔ 124Willekeurig stroboscoop, snel tot langzaam
125 ⇔ 129Aan
130 ⇔ 144Willekeurig: snel inschakelen, langzaam uitschakelen (snel tot langzaam)
145 ⇔ 149Aan
150 ⇔ 164Willekeurig: langzaam inschakelen, snel uitschakelen (snel tot langzaam)
165 ⇔ 169Aan
170 ⇔ 184Puls stroboscoop, snel tot langzaam
184 ⇔ 189Aan
190 ⇔ 204Willekeurig puls stroboscoop, snel tot langzaam
205 ⇔ 209Aan
210 ⇔ 224Langzaam inschakelen, langzaam uitschakelen (snel tot langzaam)
225 ⇔ 229Aan
230 ⇔ 244Puls stroboscoop, snel tot langzaam
245 ⇔ 255Aan
9 Kleurtemperatuur000 ⇔ 004Geen functie
005 ⇔ 0193200K
020 ⇔ 0403600K
041 ⇔ 0603800K
061 ⇔ 0804000K
081 ⇔ 1004600K
101 ⇔ 1204800K
121 ⇔ 1405000K
141 ⇔ 1605200K
161 ⇔ 1805400K
181 ⇔ 2005600K
201 ⇔ 2205800K
221 ⇔ 2406000K
241 ⇔ 255Geen functie
Kanaal Functie Waarde Percentage/instelling
10 Zone selectie000 ⇔ 007 Zone 1, 2, 3, 4, 5008 ⇔ 015 Zone 2, 3, 4, 5016 ⇔ 023 Zone 3, 4, 5024 ⇔ 031 Zone 4, 5032 ⇔ 039 Zone 5040 ⇔ 047 Geen functie048 ⇔ 055 Zone 1056 ⇔ 063 Zone 1, 2064 ⇔ 071 Zone 1, 2, 3072 ⇔ 079 Zone 1, 2, 3, 4080 ⇔ 087 Zone 1, 2, 3, 4, 5088 ⇔ 095 Zone 1096 ⇔ 103 Zone 2104 ⇔ 111 Zone 3112 ⇔ 119 Zone 4120 ⇔ 127 Zone 5128 ⇔ 135 Zone 1, 2136 ⇔ 143 Zone 2, 3144 ⇔ 151 Zone 3, 4152 ⇔ 159 Zone 4, 5160 ⇔ 167 Zone 1, 5168 ⇔ 175 Zone 1, 2, 3176 ⇔ 183 Zone 2, 3, 4184 ⇔ 191 Zone 3, 4, 5192 ⇔ 199 Zone 1, 4, 5200 ⇔ 207 Zone 1, 2, 5208 ⇔ 215 Zone 1, 2, 3, 4216 ⇔ 223 Zone 2, 3, 4, 5224 ⇔ 231 Zone 1, 3, 4, 5232 ⇔ 239 Zone 1, 2, 4, 5240 ⇔ 247 Zone 1, 2, 3, 5248 ⇔ 255 Zone 1, 2, 3, 4, 5
Kanaal Functie Waarde Percentage/instelling
11 Programmas000 ⇔ 015Geen functie
016 ⇔ 020Programma 1
021 ⇔ 025Programma 2
026 ⇔ 030Programma 3
031 ⇔ 035Programma 4
036 ⇔ 040Programma 5
041 ⇔ 045Programma 6
046 ⇔ 050Programma 7
051 ⇔ 055Programma 8
056 ⇔ 060Programma 9
061 ⇔ 065Programma 10
066 ⇔ 070Programma 11
071 ⇔ 075Programma 12
076 ⇔ 080Programma 13
081 ⇔ 085Programma 14
086 ⇔ 090Programma 15
091 ⇔ 095Programma 16
096 ⇔ 100Programma 17
101 ⇔ 105Programma 18
106 ⇔ 110Programma 19
111 ⇔ 115Programma 20
116 ⇔ 120Programma 21
121 ⇔ 125Programma 22
126 ⇔ 130Programma 23
131 ⇔ 135Programma 24
136 ⇔ 140Programma 25
141 ⇔ 145Programma 26
146 ⇔ 150Programma 27
151 ⇔ 155Programma 28
156 ⇔ 160Programma 29
161 ⇔ 165Programma 30
166 ⇔ 170Programma 31
171 ⇔ 175Programma 32
176 ⇔ 180Programma 33
181 ⇔ 185Programma 34
186 ⇔ 190Programma 35
191 ⇔ 195Programma 36
196 ⇔ 200Programma 37
201 ⇔ 205Programma 38
206 ⇔ 210Programma 39
211 ⇔ 215Programma 40
216 ⇔ 220Programma 41
221 ⇔ 225Programma 42
226 ⇔ 230Programma 43
231 ⇔ 235Programma 44
236 ⇔ 240Programma 45
241 ⇔ 245Programma 46
246 ⇔ 250Programma 47
251 ⇔ 255Programma 48
12Automatische snelheid000 ⇔ 2550–100%
Kanaal Functie Waarde Percentage/instelling
13 BewegingsmacrosRegeling(5 seconden activeringsvertraging)000 ⇔ 007 Geen functie008 ⇔ 023 Bewegingsmacro 1024 ⇔ 039 Bewegingsmacro 2040 ⇔ 055 Bewegingsmacro 3056 ⇔ 071 Bewegingsmacro 4072 ⇔ 087 Bewegingsmacro 5088 ⇔ 103 Bewegingsmacro 6104 ⇔ 119 Bewegingsmacro 7120 ⇔ 135 Bewegingsmacro 8136 ⇔ 151 Bewegingsmacro 9152 ⇔ 167 Bewegingsmacro 10168 ⇔ 183 Bewegingsmacro 11184 ⇔ 199 Bewegingsmacro 12200 ⇔ 215 Bewegingsmacro 13216 ⇔ 231 Bewegingsmacro 14232 ⇔ 247 Bewegingsmacro 15248 ⇔ 255 Bewegingsmacro 16
14Macrosnelheid000 ⇔ 255Bewegingsmacrosnelheid, snel tot langzaam
15 Zoom000 ⇔ 255 0–100%
16000 ⇔ 009 Geen functie010 ⇔ 014 Zwenk-/kantelverduistering015 ⇔ 049 Geen functie050 ⇔ 054 Zwenk-reset055 ⇔ 059 Kantel-reset060 ⇔ 064 Zoom-reset065 ⇔ 069 Geen functie070 ⇔ 074 Alles-reset075 ⇔ 079 Geen functie080 ⇔ 084 Omgekeerde zwenk- en kantelbediening085 ⇔ 089 Omgekeerde zwenkbediening090 ⇔ 094 Omgekeerde kantelbediening095 ⇔ 099 Normale zwenkbediening100 ⇔ 104 Normale kantelbediening105 ⇔ 109 Normale zwenk- en kantelbediening110 ⇔ 124 Geen functie125 ⇔ 129 Ventilator volle snelheid130 ⇔ 134 Ventilator automatische snelheid135 ⇔ 139 Snelle dimcurve140 ⇔ 144 Soepele dimcurve145 ⇔ 255 Geen functie
17Warm wit 1000 ⇔ 2550–100%
18Warm wit 1 fijn000 ⇔ 255Fijne controle (16-bits)
19Koel wit 1000 ⇔ 2550–100%
20Koel wit 1 fijn000 ⇔ 255Fijne controle (16-bits)
21Warm wit 2000 ⇔ 2550–100%
22Warm wit 2 fijn000 ⇔ 255Fijne controle (16-bits)
23Koel wit 2000 ⇔ 2550–100%
24Koel wit 2 fijn000 ⇔ 255Fijne controle (16-bits)
25Warm wit 3000 ⇔ 2550–100%
26Warm wit 3 fijn000 ⇔ 255Fijne controle (16-bits)
27Koel wit 3000 ⇔ 2550–100%
28Koel wit 3 fijn000 ⇔ 255Fijne controle (16-bits)
29Warm wit 4000 ⇔ 2550–100%
30Warm wit 4 fijn000 ⇔ 255Fijne controle (16-bits)
31Koel wit 4000 ⇔ 2550–100%
Kanaal Functie Waarde Percentage/instelling
32Koel wit 4 fijn000 ⇔ 255Fijne controle (16-bits)
33Warm wit 5000 ⇔ 2550–100%
34Warm wit 5 fijn000 ⇔ 255Fijne controle (16-bits)
35Koel wit 5000 ⇔ 2550–100%
36Koel wit 5 fijn000 ⇔ 255Fijne controle (16-bits)

34CH MS

Kanaal Functie Waarde Percentage/instelling
1Z w e nk e n000 ⇔ 255 0–100%
2Fijn zwenken000 ⇔ 255Fijne controle (16-bits)
3Kantelen000 ⇔ 2550–100%
4Fijn kantelen000 ⇔ 255Fijne controle (16-bits)
5Zwenk-/kantelsnelheid000 ⇔ 255Snel tot langzaam
6Dimmer000 ⇔ 2550–100%
7Fijne dimmer000 ⇔ 255Fijne controle (16-bits)
8 Stroboscoop000 ⇔ 019Uit
020 ⇔ 024Aan
025 ⇔ 064Stroboscoop, snel tot langzaam
065 ⇔ 069Aan
070 ⇔ 084Snel inschakelen, langzaam uitschakelen
085 ⇔ 089Aan
090 ⇔ 104Langzaam inschakelen, snel uitschakelen (snel tot langzaam)
105 ⇔ 109Aan
110 ⇔ 124Willekeurig stroboscoop, snel tot langzaam
125 ⇔ 129Aan
130 ⇔ 144Willekeurig: snel inschakelen, langzaam uitschakelen (snel tot langzaam)
145 ⇔ 149Aan
150 ⇔ 164Willekeurig: langzaam inschakelen, snel uitschakelen (snel tot langzaam)
165 ⇔ 169Aan
170 ⇔ 184Puls stroboscoop, snel tot langzaam
184 ⇔ 189Aan
190 ⇔ 204Willekeurig puls stroboscoop, snel tot langzaam
205 ⇔ 209Aan
210 ⇔ 224Langzaam inschakelen, langzaam uitschakelen (snel tot langzaam)
225 ⇔ 229Aan
230 ⇔ 244Puls stroboscoop, snel tot langzaam
245 ⇔ 255Aan
9 Warm wit 1 000 ⇔ 255 0–100%
10Warm wit 1 fijn000 ⇔ 255Fijne controle (16-bits)
11Koel wit 1000 ⇔ 2550–100%
12Koel wit 1 fijn000 ⇔ 255Fijne controle (16-bits)
13Warm wit 2000 ⇔ 2550–100%
14Warm wit 2 fijn000 ⇔ 255Fijne controle (16-bits)
15Koel wit 2000 ⇔ 2550–100%
16Koel wit 2 fijn000 ⇔ 255Fijne controle (16-bits)
17Warm wit 3000 ⇔ 2550–100%
18Warm wit 3 fijn000 ⇔ 255Fijne controle (16-bits)
19Koel wit 3000 ⇔ 2550–100%
20Koel wit 3 fijn000 ⇔ 255Fijne controle (16-bits)
21Warm wit 4000 ⇔ 2550–100%
22Warm wit 4 fijn000 ⇔ 255Fijne controle (16-bits)
23Koel wit 4000 ⇔ 2550–100%
24Koel wit 4 fijn000 ⇔ 255Fijne controle (16-bits)
25Warm wit 5000 ⇔ 2550–100%
26Warm wit 5 fijn000 ⇔ 255Fijne controle (16-bits)
27Koel wit 5000 ⇔ 2550–100%
28Koel wit 5 fijn000 ⇔ 255Fijne controle (16-bits)
29 Kleurtemperatuur000 ⇔ 004Geen functie
005 ⇔ 0193200K
020 ⇔ 0403600K
041 ⇔ 0603800K
061 ⇔ 0804000K
081 ⇔ 1004600K
101 ⇔ 1204800K
121 ⇔ 1405000K
141 ⇔ 1605200K
161 ⇔ 1805400K
181 ⇔ 2005600K
201 ⇔ 2205800K
221 ⇔ 2406000K
241 ⇔ 255Geen functie
30 Zone selectie000 ⇔ 007Zone 1, 2, 3, 4, 5
008 ⇔ 015Zone 2, 3, 4, 5
016 ⇔ 023Zone 3, 4, 5
024 ⇔ 031Zone 4, 5
032 ⇔ 039Zone 5
040 ⇔ 047Geen functie
048 ⇔ 055Zone 1
056 ⇔ 063Zone 1, 2
064 ⇔ 071Zone 1, 2, 3
072 ⇔ 079Zone 1, 2, 3, 4
080 ⇔ 087Zone 1, 2, 3, 4, 5
088 ⇔ 095Zone 1
096 ⇔ 103Zone 2
104 ⇔ 111Zone 3
112 ⇔ 119Zone 4
120 ⇔ 127Zone 5
128 ⇔ 135Zone 1, 2
136 ⇔ 143Zone 2, 3
144 ⇔ 151Zone 3, 4
152 ⇔ 159Zone 4, 5
160 ⇔ 167Zone 1, 5
168 ⇔ 175Zone 1, 2, 3
176 ⇔ 183Zone 2, 3, 4
184 ⇔ 191Zone 3, 4, 5
192 ⇔ 199Zone 1, 4, 5
200 ⇔ 207Zone 1, 2, 5
208 ⇔ 215Zone 1, 2, 3, 4
216 ⇔ 223Zone 2, 3, 4, 5
224 ⇔ 231Zone 1, 3, 4, 5
232 ⇔ 239Zone 1, 2, 4, 5
240 ⇔ 247Zone 1, 2, 3, 5
248 ⇔ 255Zone 1, 2, 3, 4, 5
000 ⇔ 015Geen functie
016 ⇔ 020Programma 1
021 ⇔ 025Programma 2
026 ⇔ 030Programma 3
031 ⇔ 035Programma 4
036 ⇔ 040Programma 5
041 ⇔ 045Programma 6
046 ⇔ 050Programma 7
051 ⇔ 055Programma 8
056 ⇔ 060Programma 9
061 ⇔ 065Programma 10
066 ⇔ 070Programma 11
071 ⇔ 075Programma 12
076 ⇔ 080Programma 13
081 ⇔ 085Programma 14
086 ⇔ 090Programma 15
091 ⇔ 095Programma 16
096 ⇔ 100Programma 17
101 ⇔ 105Programma 18
106 ⇔ 110Programma 19
111 ⇔ 115Programma 20
116 ⇔ 120Programma 21
121 ⇔ 125Programma 22
126 ⇔ 130Programma 23
131 ⇔ 135Programma 24
136 ⇔ 140Programma 25
141 ⇔ 145Programma 26
146 ⇔ 150Programma 27
151 ⇔ 155Programma 28
156 ⇔ 160Programma 29
161 ⇔ 165Programma 30
166 ⇔ 170Programma 31
171 ⇔ 175Programma 32
176 ⇔ 180Programma 33
181 ⇔ 185Programma 34
186 ⇔ 190Programma 35
191 ⇔ 195Programma 36
196 ⇔ 200Programma 37
201 ⇔ 205Programma 38
206 ⇔ 210Programma 39
211 ⇔ 215Programma 40
216 ⇔ 220Programma 41
221 ⇔ 225Programma 42
226 ⇔ 230Programma 43
231 ⇔ 235Programma 44
236 ⇔ 240Programma 45
241 ⇔ 245Programma 46
246 ⇔ 250Programma 47
251 ⇔ 255Programma 48
32Automatische snelheid000 ⇔ 2550–100%
33 Zoom 000 ⇔ 255 0–100%
Kanaal Functie Waarde Percentage/instelling
34Regeling(5 seconden activeringsvertraging)000 ⇔ 009 Geen functie010 ⇔ 014 Zwenk-/kantelverduistering015 ⇔ 049 Geen functie050 ⇔ 054 Zwenk-reset055 ⇔ 059 Kantel-reset060 ⇔ 064 Zoom-reset065 ⇔ 069 Geen functie070 ⇔ 074 Alles-reset075 ⇔ 079 Geen functie080 ⇔ 084 Omgekeerde zwenk- en kantelbediening085 ⇔ 089 Omgekeerde zwenkbediening090 ⇔ 094 Omgekeerde kantelbediening095 ⇔ 099 Normale zwenkbediening100 ⇔ 104 Normale kantelbediening105 ⇔ 109 Normale zwenk- en kantelbediening110 ⇔ 124 Geen functie125 ⇔ 129 Ventilator volle snelheid130 ⇔ 134 Ventilator automatische snelheid135 ⇔ 139 Snelle dimcurve140 ⇔ 144 Soepele dimcurve145 ⇔ 255 Geen functie

23CH

Kanaal Functie Waarde Percentage/instelling
1Z w e nk e n000 ⇌ 255 0–100%
2Fijn zwenken000 ⇌ 255Fijne controle (16-bits)
3K a n te le n000 ⇌ 255 0–100%
4Fijn kantelen000 ⇌ 255Fijne controle (16-bits)
5Zwenk-/kantelsnelheid000 ⇌ 255Snel tot langzaam
6 Dimmer 000 ⇌ 255 0–100%
7 Stroboscoop000 ⇌ 019Jit
020 ⇌ 024Aan
025 ⇌ 064Stroboscoop, snel tot langzaam
065 ⇌ 069Aan
070 ⇌ 084Snel inschakelen, langzaam uitschakelen
085 ⇌ 089Aan
090 ⇌ 104Langzaam inschakelen, snel uitschakelen (snel tot langzaam)
105 ⇌ 109Aan
110 ⇌ 124Willekeurig stroboscoop, snel tot langzaam
125 ⇌ 129Aan
130 ⇌ 144Willekeurig: snel inschakelen, langzaam uitschakelen (snel tot langzaam)
145 ⇌ 149Aan
150 ⇌ 164Willekeurig: langzaam inschakelen, snel uitschakelen (snel tot langzaam)
165 ⇌ 169Aan
170 ⇌ 184Puls stroboscoop, snel tot langzaam
184 ⇌ 189Aan
190 ⇌ 204Willekeurig puls stroboscoop, snel tot langzaam
205 ⇌ 209Aan
210 ⇌ 224Langzaam inschakelen, langzaam uitschakelen (snel tot langzaam)
225 ⇌ 229Aan
230 ⇌ 244Puls stroboscoop, snel tot langzaam
245 ⇌ 255Aan
8Warm wit 1000 ⇌ 2550–100%
9Koel wit 1000 ⇌ 2550–100%
10Warm wit 2000 ⇌ 2550–100%
11Koel wit 2000 ⇌ 2550–100%
12Warm wit 3000 ⇌ 2550–100%
13Koel wit 3000 ⇌ 2550–100%
14Warm wit 4000 ⇌ 2550–100%
15Koel wit 4000 ⇌ 2550–100%
16Warm wit 5000 ⇌ 2550–100%
17Koel wit 5000 ⇌ 2550–100%
18Kleurtemperatuur000 ⇌ 004Geen functie
005 ⇌ 0193200K
020 ⇌ 0403600K
041 ⇌ 0603800K
061 ⇌ 0804000K
081 ⇌ 1004600K
101 ⇌ 1204800K
121 ⇌ 1405000K
141 ⇌ 1605200K
161 ⇌ 1805400K
181 ⇌ 2005600K
201 ⇌ 2205800K
221 ⇌ 2406000K
241 ⇌ 255Geen functie
Kanaal Functie Waarde Percentage/instelling
19 Zone selectie000 ⇔ 007 Zone 1, 2, 3, 4, 5008 ⇔ 015 Zone 2, 3, 4, 5016 ⇔ 023 Zone 3, 4, 5024 ⇔ 031 Zone 4, 5032 ⇔ 039 Zone 5040 ⇔ 047 Geen functie048 ⇔ 055 Zone 1056 ⇔ 063 Zone 1, 2064 ⇔ 071 Zone 1, 2, 3072 ⇔ 079 Zone 1, 2, 3, 4080 ⇔ 087 Zone 1, 2, 3, 4, 5088 ⇔ 095 Zone 1096 ⇔ 103 Zone 2104 ⇔ 111 Zone 3112 ⇔ 119 Zone 4120 ⇔ 127 Zone 5128 ⇔ 135 Zone 1, 2136 ⇔ 143 Zone 2, 3144 ⇔ 151 Zone 3, 4152 ⇔ 159 Zone 4, 5160 ⇔ 167 Zone 1, 5168 ⇔ 175 Zone 1, 2, 3176 ⇔ 183 Zone 2, 3, 4184 ⇔ 191 Zone 3, 4, 5192 ⇔ 199 Zone 1, 4, 5200 ⇔ 207 Zone 1, 2, 5208 ⇔ 215 Zone 1, 2, 3, 4216 ⇔ 223 Zone 2, 3, 4, 5224 ⇔ 231 Zone 1, 3, 4, 5232 ⇔ 239 Zone 1, 2, 4, 5240 ⇔ 247 Zone 1, 2, 3, 5248 ⇔ 255 Zone 1, 2, 3, 4, 5
Kanaal Functie Waarde Percentage/instelling
000 ⇔ 015Geen functie
016 ⇔ 020Programma 1
021 ⇔ 025Programma 2
026 ⇔ 030Programma 3
031 ⇔ 035Programma 4
036 ⇔ 040Programma 5
041 ⇔ 045Programma 6
046 ⇔ 050Programma 7
051 ⇔ 055Programma 8
056 ⇔ 060Programma 9
061 ⇔ 065Programma 10
066 ⇔ 070Programma 11
071 ⇔ 075Programma 12
076 ⇔ 080Programma 13
081 ⇔ 085Programma 14
086 ⇔ 090Programma 15
091 ⇔ 095Programma 16
096 ⇔ 100Programma 17
101 ⇔ 105Programma 18
106 ⇔ 110Programma 19
111 ⇔ 115Programma 20
116 ⇔ 120Programma 21
121 ⇔ 125Programma 22
126 ⇔ 130Programma 23
131 ⇔ 135Programma 24
136 ⇔ 140Programma 25
141 ⇔ 145Programma 26
146 ⇔ 150Programma 27
151 ⇔ 155Programma 28
156 ⇔ 160Programma 29
161 ⇔ 165Programma 30
166 ⇔ 170Programma 31
171 ⇔ 175Programma 32
176 ⇔ 180Programma 33
181 ⇔ 185Programma 34
186 ⇔ 190Programma 35
191 ⇔ 195Programma 36
196 ⇔ 200Programma 37
201 ⇔ 205Programma 38
206 ⇔ 210Programma 39
211 ⇔ 215Programma 40
216 ⇔ 220Programma 41
221 ⇔ 225Programma 42
226 ⇔ 230Programma 43
231 ⇔ 235Programma 44
236 ⇔ 240Programma 45
241 ⇔ 245Programma 46
246 ⇔ 250Programma 47
251 ⇔ 255Programma 48
21Automatische snelheid000 ⇔ 2550–100%
22 Zoom 000 ⇔ 255 0–100%
Kanaal Functie Waarde Percentage/instelling
23Regeling(5 seconden activeringsvertraging)000 ⇔ 009 Geen functie010 ⇔ 014 Zwenk-/kantelverduistering015 ⇔ 049 Geen functie050 ⇔ 054 Zwenk-reset055 ⇔ 059 Kantel-reset060 ⇔ 064 Zoom-reset065 ⇔ 069 Geen functie070 ⇔ 074 Alles-reset075 ⇔ 079 Geen functie080 ⇔ 084 Omgekeerde zwenk- en kantelbediening085 ⇔ 089 Omgekeerde zwenkbediening090 ⇔ 094 Omgekeerde kantelbediening095 ⇔ 099 Normale zwenkbediening100 ⇔ 104 Normale kantelbediening105 ⇔ 109 Normale zwenk- en kantelbediening110 ⇔ 124 Geen functie125 ⇔ 129 Ventilator volle snelheid130 ⇔ 134 Ventilator automatische snelheid135 ⇔ 139 Snelle dimcurve140 ⇔ 144 Soepele dimcurve145 ⇔ 255 Geen functie

23CH MS

Kanaal Functie Waarde Percentage/instelling
1Z w e nk e n000 ⇔ 255 0–100%
2Fijn zwenken000 ⇔ 255Fijne controle (16-bits)
3K a n te le n000 ⇔ 255 0–100%
4Fijn kantelen000 ⇔ 255Fijne controle (16-bits)
5Zwenk-/kantelsnelheid000 ⇔ 255Snel tot langzaam
6 Dimmer 000 ⇔ 255 0–100%
7 Stroboscoop000 ⇔ 019Uit
020 ⇔ 024Aan
025 ⇔ 064Stroboscoop, snel tot langzaam
065 ⇔ 069Aan
070 ⇔ 084Snel inschakelen, langzaam uitschakelen
085 ⇔ 089Aan
090 ⇔ 104Langzaam inschakelen, snel uitschakelen (snel tot langzaam)
105 ⇔ 109Aan
110 ⇔ 124Willekeurig stroboscoop, snel tot langzaam
125 ⇔ 129Aan
130 ⇔ 144Willekeurig: snel inschakelen, langzaam uitschakelen (snel tot langzaam)
145 ⇔ 149Aan
150 ⇔ 164Willekeurig: langzaam inschakelen, snel uitschakelen (snel tot langzaam)
165 ⇔ 169Aan
170 ⇔ 184Puls stroboscoop, snel tot langzaam
184 ⇔ 189Aan
190 ⇔ 204Willekeurig puls stroboscoop, snel tot langzaam
205 ⇔ 209Aan
210 ⇔ 224Langzaam inschakelen, langzaam uitschakelen (snel tot langzaam)
225 ⇔ 229Aan
230 ⇔ 244Puls stroboscoop, snel tot langzaam
245 ⇔ 255Aan
KanaalFunctieWaardePercentage/instelling
8 Kleurtemperatuur000 ⇔ 004Geen functie
005 ⇔ 0193200K
020 ⇔ 0403600K
041 ⇔ 0603800K
061 ⇔ 0804000K
081 ⇔ 1004600K
101 ⇔ 1204800K
121 ⇔ 1405000K
141 ⇔ 1605200K
161 ⇔ 1805400K
181 ⇔ 2005600K
201 ⇔ 2205800K
221 ⇔ 2406000K
241 ⇔ 255Geen functie
9 Zone selectie000 ⇔ 007Zone 1, 2, 3, 4, 5
008 ⇔ 015Zone 2, 3, 4, 5
016 ⇔ 023Zone 3, 4, 5
024 ⇔ 031Zone 4, 5
032 ⇔ 039Zone 5
040 ⇔ 047Geen functie
048 ⇔ 055Zone 1
056 ⇔ 063Zone 1, 2
064 ⇔ 071Zone 1, 2, 3
072 ⇔ 079Zone 1, 2, 3, 4
080 ⇔ 087Zone 1, 2, 3, 4, 5
088 ⇔ 095Zone 1
096 ⇔ 103Zone 2
104 ⇔ 111Zone 3
112 ⇔ 119Zone 4
120 ⇔ 127Zone 5
128 ⇔ 135Zone 1, 2
136 ⇔ 143Zone 2, 3
144 ⇔ 151Zone 3, 4
152 ⇔ 159Zone 4, 5
160 ⇔ 167Zone 1, 5
168 ⇔ 175Zone 1, 2, 3
176 ⇔ 183Zone 2, 3, 4
184 ⇔ 191Zone 3, 4, 5
192 ⇔ 199Zone 1, 4, 5
200 ⇔ 207Zone 1, 2, 5
208 ⇔ 215Zone 1, 2, 3, 4
216 ⇔ 223Zone 2, 3, 4, 5
224 ⇔ 231Zone 1, 3, 4, 5
232 ⇔ 239Zone 1, 2, 4, 5
240 ⇔ 247Zone 1, 2, 3, 5
248 ⇔ 255Zone 1, 2, 3, 4, 5
Kanaal Functie Waarde Percentage/instelling
10 Programmas000 ⇔ 015 Geen functie016 ⇔ 020 Programma 1021 ⇔ 025 Programma 2026 ⇔ 030 Programma 3031 ⇔ 035 Programma 4036 ⇔ 040 Programma 5041 ⇔ 045 Programma 6046 ⇔ 050 Programma 7051 ⇔ 055 Programma 8056 ⇔ 060 Programma 9061 ⇔ 065 Programma 10066 ⇔ 070 Programma 11071 ⇔ 075 Programma 12076 ⇔ 080 Programma 13081 ⇔ 085 Programma 14086 ⇔ 090 Programma 15091 ⇔ 095 Programma 16096 ⇔ 100 Programma 17101 ⇔ 105 Programma 18106 ⇔ 110 Programma 19111 ⇔ 115 Programma 20116 ⇔ 120 Programma 21121 ⇔ 125 Programma 22126 ⇔ 130 Programma 23131 ⇔ 135 Programma 24136 ⇔ 140 Programma 25141 ⇔ 145 Programma 26146 ⇔ 150 Programma 27151 ⇔ 155 Programma 28156 ⇔ 160 Programma 29161 ⇔ 165 Programma 30166 ⇔ 170 Programma 31171 ⇔ 175 Programma 32176 ⇔ 180 Programma 33181 ⇔ 185 Programma 34186 ⇔ 190 Programma 35191 ⇔ 195 Programma 36196 ⇔ 200 Programma 37201 ⇔ 205 Programma 38206 ⇔ 210 Programma 39211 ⇔ 215 Programma 40216 ⇔ 220 Programma 41221 ⇔ 225 Programma 42226 ⇔ 230 Programma 43231 ⇔ 235 Programma 44236 ⇔ 240 Programma 45241 ⇔ 245 Programma 46246 ⇔ 250 Programma 47251 ⇔ 255 Programma 48
11Automatische snelheid000 ⇔ 2550–100%
12 Zoom000 ⇔ 255 0–100%
13Regeling(5 seconden activeringsvertraging)000 ⇔ 009Geen functie
010 ⇔ 014Zwenk-/kantelverduistering
015 ⇔ 049Geen functie
050 ⇔ 054Zwenk-reset
055 ⇔ 059Kantel-reset
060 ⇔ 064Zoom-reset
065 ⇔ 069Geen functie
070 ⇔ 074Alles-reset
075 ⇔ 079Geen functie
080 ⇔ 084Omgekeerde zwenk- en kantelbediening
085 ⇔ 089Omgekeerde zwenkbediening
090 ⇔ 094Omgekeerde kantelbediening
095 ⇔ 099Normale zwenkbediening
100 ⇔ 104Normale kantelbediening
105 ⇔ 109Normale zwenk- en kantelbediening
110 ⇔ 124Geen functie
125 ⇔ 129Ventilator volle snelheid
130 ⇔ 134Ventilator automatische snelheid
135 ⇔ 139Snelle dimcurve
140 ⇔ 144Soepele dimcurve
145 ⇔ 255Geen functie
14Warm wit 1000 ⇔ 2550–100%
15Koel wit 1000 ⇔ 2550–100%
16Warm wit 2000 ⇔ 2550–100%
17Koel wit 2000 ⇔ 2550–100%
18Warm wit 3000 ⇔ 2550–100%
19Koel wit 3000 ⇔ 2550–100%
20Warm wit 4000 ⇔ 2550–100%
21Koel wit 4000 ⇔ 2550–100%
22Warm wit 5 000⇔ 2550–100%
23Koel wit 5000 ⇔ 2550–100%

18CH

Kanaal Functie Waarde Percentage/instelling
1Z w e nk e n000 ⇔ 255 0–100%
2Fijn zwenken000 ⇔ 255Fijne controle (16-bits)
3K a n te le n000 ⇔ 255 0–100%
4Fijn kantelen000 ⇔ 255Fijne controle (16-bits)
5Zwenk-/kantelsnelheid000 ⇔ 255Snel tot langzaam
6 Dimmer 000 ⇔ 255 0–100%
7Fijne dimmer000 ⇔ 255Fijne controle (16-bits)
8 Stroboscoop000 ⇔ 019Uit
020 ⇔ 024Aan
025 ⇔ 064Stroboscoop, snel tot langzaam
065 ⇔ 069Aan
070 ⇔ 084Snel inschakelen, langzaam uitschakelen
085 ⇔ 089Aan
090 ⇔ 104Langzaam inschakelen, snel uitschakelen (snel tot langzaam)
105 ⇔ 109Aan
110 ⇔ 124Willekeurig stroboscoop, snel tot langzaam
125 ⇔ 129Aan
130 ⇔ 144Willekeurig: snel inschakelen, langzaam uitschakelen (snel tot langzaam)
145 ⇔ 149Aan
150 ⇔ 164Willekeurig: langzaam inschakelen, snel uitschakelen (snel tot langzaam)
165 ⇔ 169Aan
170 ⇔ 184Puls stroboscoop, snel tot langzaam
184 ⇔ 189Aan
190 ⇔ 204Willekeurig puls stroboscoop, snel tot langzaam
205 ⇔ 209Aan
210 ⇔ 224Langzaam inschakelen, langzaam uitschakelen (snel tot langzaam)
225 ⇔ 229Aan
230 ⇔ 244Puls stroboscoop, snel tot langzaam
245 ⇔ 255Aan
9Warm wit000 ⇔ 2550–100%
10Warm wit fijn000 ⇔ 255Fijne controle (16-bits)
11Koel wit000 ⇔ 2550–100%
12Koel wit fijn000 ⇔ 255Fijne controle (16-bits)
13Kleurtemperatuur000 ⇔ 004Geen functie
005 ⇔ 0193200K
020 ⇔ 0403600K
041 ⇔ 0603800K
061 ⇔ 0804000K
081 ⇔ 1004600K
101 ⇔ 1204800K
121 ⇔ 1405000K
141 ⇔ 1605200K
161 ⇔ 1805400K
181 ⇔ 2005600K
201 ⇔ 2205800K
221 ⇔ 2406000K
241 ⇔ 255Geen functie
Kanaal Functie Waarde Percentage/instelling
14 Zone selectie000 ⇔ 007Zone 1, 2, 3, 4, 5
008 ⇔ 015Zone 2, 3, 4, 5
016 ⇔ 023Zone 3, 4, 5
024 ⇔ 031Zone 4, 5
032 ⇔ 039Zone 5
040 ⇔ 047Geen functie
048 ⇔ 055Zone 1
056 ⇔ 063Zone 1, 2
064 ⇔ 071Zone 1, 2, 3
072 ⇔ 079Zone 1, 2, 3, 4
080 ⇔ 087Zone 1, 2, 3, 4, 5
088 ⇔ 095Zone 1
096 ⇔ 103Zone 2
104 ⇔ 111Zone 3
112 ⇔ 119Zone 4
120 ⇔ 127Zone 5
128 ⇔ 135Zone 1, 2
136 ⇔ 143Zone 2, 3
144 ⇔ 151Zone 3, 4
152 ⇔ 159Zone 4, 5
160 ⇔ 167Zone 1, 5
168 ⇔ 175Zone 1, 2, 3
176 ⇔ 183Zone 2, 3, 4
184 ⇔ 191Zone 3, 4, 5
192 ⇔ 199Zone 1, 4, 5
200 ⇔ 207Zone 1, 2, 5
208 ⇔ 215Zone 1, 2, 3, 4
216 ⇔ 223Zone 2, 3, 4, 5
224 ⇔ 231Zone 1, 3, 4, 5
232 ⇔ 239Zone 1, 2, 4, 5
240 ⇔ 247Zone 1, 2, 3, 5
248 ⇔ 255Zone 1, 2, 3, 4, 5
Kanaal Functie Waarde Percentage/instelling
15 Programmas000 ⇔ 015 Geen functie016 ⇔ 020 Programma 1021 ⇔ 025 Programma 2026 ⇔ 030 Programma 3031 ⇔ 035 Programma 4036 ⇔ 040 Programma 5041 ⇔ 045 Programma 6046 ⇔ 050 Programma 7051 ⇔ 055 Programma 8056 ⇔ 060 Programma 9061 ⇔ 065 Programma 10066 ⇔ 070 Programma 11071 ⇔ 075 Programma 12076 ⇔ 080 Programma 13081 ⇔ 085 Programma 14086 ⇔ 090 Programma 15091 ⇔ 095 Programma 16096 ⇔ 100 Programma 17101 ⇔ 105 Programma 18106 ⇔ 110 Programma 19111 ⇔ 115 Programma 20116 ⇔ 120 Programma 21121 ⇔ 125 Programma 22126 ⇔ 130 Programma 23131 ⇔ 135 Programma 24136 ⇔ 140 Programma 25141 ⇔ 145 Programma 26146 ⇔ 150 Programma 27151 ⇔ 155 Programma 28156 ⇔ 160 Programma 29161 ⇔ 165 Programma 30166 ⇔ 170 Programma 31171 ⇔ 175 Programma 32176 ⇔ 180 Programma 33181 ⇔ 185 Programma 34186 ⇔ 190 Programma 35191 ⇔ 195 Programma 36196 ⇔ 200 Programma 37201 ⇔ 205 Programma 38206 ⇔ 210 Programma 39211 ⇔ 215 Programma 40216 ⇔ 220 Programma 41221 ⇔ 225 Programma 42226 ⇔ 230 Programma 43231 ⇔ 235 Programma 44236 ⇔ 240 Programma 45241 ⇔ 245 Programma 46246 ⇔ 250 Programma 47251 ⇔ 255 Programma 48
16Automatische snelheid000 ⇔ 2550–100%
17 Zoom 000 ⇔ 255 0–100%Kanaal Functie Waarde Percentage/instelling
18Regeling(5 seconden activeringsvertraging)000 ⇔ 009Geen functie
010 ⇔ 014Zwenk-/kantelverduistering
015 ⇔ 049Geen functie
050 ⇔ 054Zwenk-reset
055 ⇔ 059Kantel-reset
060 ⇔ 064Zoom-reset
065 ⇔ 069Geen functie
070 ⇔ 074Alles-reset
075 ⇔ 079Geen functie
080 ⇔ 084Omgekeerde zwenk- en kantelbediening
085 ⇔ 089Omgekeerde zwenkbediening
090 ⇔ 094Omgekeerde kantelbediening
095 ⇔ 099Normale zwenkbediening
100 ⇔ 104Normale kantelbediening
105 ⇔ 109Normale zwenk- en kantelbediening
110 ⇔ 124Geen functie
125 ⇔ 129Ventilator volle snelheid
130 ⇔ 134Ventilator automatische snelheid
135 ⇔ 139Snelle dimcurve
140 ⇔ 144Soepele dimcurve
145 ⇔ 255Geen functie

15CH

Kanaal Functie Waarde Percentage/instelling
1Z w e nk e n000 ⇔ 255 0–100%
2Fijn zwenken000 ⇔ 255Fijne controle (16-bits)
3K a n te le n 000 ⇔ 255 0–100%
4Fijn kantelen000 ⇔ 255Fijne controle (16-bits)
5Zwenk-/kantelsnelheid000 ⇔ 255Snel tot langzaam
6 Dimmer 000 ⇔ 255 0–100%
7 Stroboscoop000 ⇔ 019 Uit020 ⇔ 024 Aan025 ⇔ 064 Stroboscoop, snel tot langzaam065 ⇔ 069 Aan070 ⇔ 084 Snel inschakelen, langzaam uitschakelen085 ⇔ 089 Aan090 ⇔ 104 Langzaam inschakelen, snel uitschakelen (snel tot langzaam)105 ⇔ 109 Aan110 ⇔ 124 Willekeurig stroboscoop, snel tot langzaam125 ⇔ 129 Aan130 ⇔ 144 Willekeurig: snel inschakelen, langzaam uitschakelen (snel tot langzaam)145 ⇔ 149 Aan150 ⇔ 164 Willekeurig: langzaam inschakelen, snel uitschakelen (snel tot langzaam)165 ⇔ 169 Aan170 ⇔ 184 Puls stroboscoop, snel tot langzaam184 ⇔ 189 Aan190 ⇔ 204 Willekeurig puls stroboscoop, snel tot langzaam205 ⇔ 209 Aan210 ⇔ 224 Langzaam inschakelen, langzaam uitschakelen (snel tot langzaam)225 ⇔ 229 Aan230 ⇔ 244 Puls stroboscoop, snel tot langzaam245 ⇔ 255 Aan
8Warm wit000 ⇔ 2550–100%
9Koel wit000 ⇔ 2550–100%
10Kleurtemperatuur000 ⇔ 004 Geen functie005 ⇔ 019 3200K020 ⇔ 040 3600K041 ⇔ 060 3800K061 ⇔ 080 4000K081 ⇔ 100 4600K101 ⇔ 120 4800K121 ⇔ 140 5000K141 ⇔ 160 5200K161 ⇔ 180 5400K181 ⇔ 200 5600K201 ⇔ 220 5800K221 ⇔ 240 6000K241 ⇔ 255 Geen functie
Kanaal Functie Waarde Percentage/instelling
11 Zone selectie000 ⇔ 007Zone 1, 2, 3, 4, 5
008 ⇔ 015Zone 2, 3, 4, 5
016 ⇔ 023Zone 3, 4, 5
024 ⇔ 031Zone 4, 5
032 ⇔ 039Zone 5
040 ⇔ 047Geen functie
048 ⇔ 055Zone 1
056 ⇔ 063Zone 1, 2
064 ⇔ 071Zone 1, 2, 3
072 ⇔ 079Zone 1, 2, 3, 4
080 ⇔ 087Zone 1, 2, 3, 4, 5
088 ⇔ 095Zone 1
096 ⇔ 103Zone 2
104 ⇔ 111Zone 3
112 ⇔ 119Zone 4
120 ⇔ 127Zone 5
128 ⇔ 135Zone 1, 2
136 ⇔ 143Zone 2, 3
144 ⇔ 151Zone 3, 4
152 ⇔ 159Zone 4, 5
160 ⇔ 167Zone 1, 5
168 ⇔ 175Zone 1, 2, 3
176 ⇔ 183Zone 2, 3, 4
184 ⇔ 191Zone 3, 4, 5
192 ⇔ 199Zone 1, 4, 5
200 ⇔ 207Zone 1, 2, 5
208 ⇔ 215Zone 1, 2, 3, 4
216 ⇔ 223Zone 2, 3, 4, 5
224 ⇔ 231Zone 1, 3, 4, 5
232 ⇔ 239Zone 1, 2, 4, 5
240 ⇔ 247Zone 1, 2, 3, 5
248 ⇔ 255Zone 1, 2, 3, 4, 5
Kanaal Functie Waarde Percentage/instelling
000 ⇔ 015 Geen functie
016 ⇔ 020 Programma 1
021 ⇔ 025 Programma 2
026 ⇔ 030 Programma 3
031 ⇔ 035 Programma 4
036 ⇔ 040 Programma 5
041 ⇔ 045 Programma 6
046 ⇔ 050 Programma 7
051 ⇔ 055 Programma 8
056 ⇔ 060 Programma 9
061 ⇔ 065 Programma 10
066 ⇔ 070 Programma 11
071 ⇔ 075 Programma 12
076 ⇔ 080 Programma 13
081 ⇔ 085 Programma 14
086 ⇔ 090 Programma 15
091 ⇔ 095 Programma 16
096 ⇔ 100 Programma 17
101 ⇔ 105 Programma 18
106 ⇔ 110 Programma 19
111 ⇔ 115 Programma 20
116 ⇔ 120 Programma 21
121 ⇔ 125 Programma 22
126 ⇔ 130 Programma 23
131 ⇔ 135 Programma 24
136 ⇔ 140 Programma 25
141 ⇔ 145 Programma 26
146 ⇔ 150 Programma 27
151 ⇔ 155 Programma 28
156 ⇔ 160 Programma 29
161 ⇔ 165 Programma 30
166 ⇔ 170 Programma 31
171 ⇔ 175 Programma 32
176 ⇔ 180 Programma 33
181 ⇔ 185 Programma 34
186 ⇔ 190 Programma 35
191 ⇔ 195 Programma 36
196 ⇔ 200 Programma 37
201 ⇔ 205 Programma 38
206 ⇔ 210 Programma 39
211 ⇔ 215 Programma 40
216 ⇔ 220 Programma 41
221 ⇔ 225 Programma 42
226 ⇔ 230 Programma 43
231 ⇔ 235 Programma 44
236 ⇔ 240 Programma 45
241 ⇔ 245 Programma 46
246 ⇔ 250 Programma 47
251 ⇔ 255 Programma 48
13Automatische snelheid000 ⇔ 2550–100%
14 Zoom 000 ⇔ 255 0–100%Kanaal Functie Waarde Percentage/instelling
18Regeling(5 seconden activeringsvertraging)000 ⇔ 009Geen functie
010 ⇔ 014Zwenk-/kantelverduistering
015 ⇔ 049Geen functie
050 ⇔ 054Zwenk-reset
055 ⇔ 059Kantel-reset
060 ⇔ 064Zoom-reset
065 ⇔ 069Geen functie
070 ⇔ 074Alles-reset
075 ⇔ 079Geen functie
080 ⇔ 084Omgekeerde zwenk- en kantelbediening
085 ⇔ 089Omgekeerde zwenkbediening
090 ⇔ 094Omgekeerde kantelbediening
095 ⇔ 099Normale zwenkbediening
100 ⇔ 104Normale kantelbediening
105 ⇔ 109Normale zwenk- en kantelbediening
110 ⇔ 124Geen functie
125 ⇔ 129Ventilator volle snelheid
130 ⇔ 134Ventilator automatische snelheid
135 ⇔ 139Snelle dimcurve
140 ⇔ 144Soepele dimcurve
145 ⇔ 255Geen functie

Contact Us

Handleidingassistent
Aangedreven door Anthropic
Wachten op uw bericht
Productinformatie

Merk : Chauvet

Model : Rogue R2X Wash VW

Categorie : Lamp
