BEDIENUNGSANLEITUNG Rogue R2X Wash VW Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des Rogue R2X Wash VW finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
  • VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.
  • VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden.
  • Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 50 cm zu den angrenzenden Flächen.
• Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 50 cm dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.
• VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.
• Nehmen sie das Gerät NICHT im Freien oder an einem Ort in Betrieb, der durch Staubentwicklung, übermäßige Hitze, Wasser oder hohe Luftfeuchtigkeit charakterisiert ist. (IP20)
• NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erscheinen.
• Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.
  • Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
• Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.
• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
  • Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

FCC-Konformität

Dieses Gerät erfüllt Teil 15, Teil B, der FCC-Bestimmungen. Der Betrieb ist an folgende zwei Bedingungen geknüpft:

1. Dieses Gerät darf keine schädlichen Interferenzen verursachen, und
2. Dieses Gerät muss empfangende Interferenzen aufnehmen können, auch Interferenzen, die eventuell einen unerwünschten Betrieb verursachen.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden, die für die Compliance zuständig ist, könnten die Berechtigung des Benutzers zum Betrieb dieses Geräts aufheben.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.

Packungsinhalt

• Rogue R2X Wash VW mit Blendschutz
• N e ^® powerCON ^® iNetzkabel

• Omega-Hängebügel mit Montagematerial
• Schnellanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Serienschaltung der Geräte

Bis zu 3 Rogue R2X Wash VW-Produkte mit 100 V, 4 Produkte mit 120 V, 7 Produkte mit 208 V, oder 8 Produkte mit 230 V oder 240 V verbinden. Überschreiten Sie niemals diese Anzahl. Power-Link-Kabel können separat erworben werden.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa)	Schraubenfarbe
Stromfuhrender AC-Leiter Schwarz	Braun Gelb/Messingfarben
AC-Neutralleiter Weiß	Blau	Silber
AC-Erdungsleiter	Grün/Gelb	Grün/Gelb	Grün

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Mit einem Flachkopfschraubendreher lösen Sie die Abdeckung des Sicherungshalters vom Gehäuse.
3. Entfernen Sie die durchgebrannte Sicherung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
4. Schrauben Sie die Abdeckung der Sicherung wieder ein, und schließen Sie das Gerät wieder an das Stromnetz an.

DMX-Verbindung

Der Rogue R2X Wash VW kann mit einem DMX-Controller betrieben werden, wenn eine 3- oder 5-polige DMX-Serienschaltung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterladen.

DMX-Anschluss

Der Rogue R2X Wash VW nutzt zur seiner Kontrollpersönlichkeiten: 15CH, 18CH, 23CH, 23CH MS, 34CH, 36CH und 36CH MS eine 3- oder 5-polige DMX-Datenverbindung. Informationen zum Anschließen und Konfigurieren des Geräts für einen DMX-Betrieb finden Sie in der Bedienungsanleitung.

Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektional entlang bestehender DMX-Kabel kommunizieren können. Lesen Sie die Bedienungsanleitung des DMX-Controllers oder wenden Sie sich an den Hersteller, da nicht alle DMX-Controller über diese Funktion verfügt. Der Rogue R2X Wash VW unterstützt das RDM-Protokoll, das ein Feedback zur Vornahme von Änderungen der Menüoptionen erlaubt. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Mindestens ein Befestigungspunkt pro Gerät verwenden. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps/.

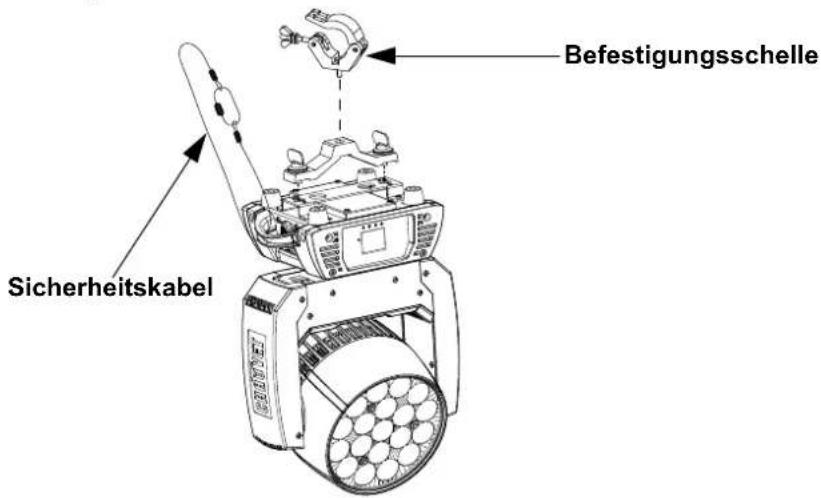

Montageansicht

Befestigungsschelle Sicherheitskabel

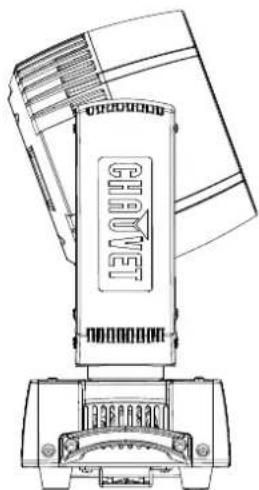

Montage über Kopf Oberflächenmontage

Versichern Sie sich, dass bei Verwendung von nur einer Befestigungsschelle eine Sicherungsschraube zum Einsatz kommt, um ein unbeabsichtigtes Lösen zu verhindern.

Beschreibung des Bedienfeldes

Taste Funktion
	Damit verlassen Sie das aktuelle Menü oder die Funktion
	Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt
	Damit navigieren Sie sich durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktion
	Damit navigieren Sie sich durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktion

Menüstruktur

Die neueste Menükarte finden Sie auf der Rogue R2X Wash VW--produktseite unter www.chauvetprofessional.com

Hauptebene Programmierebenen Beschreibung
Address 001-512 Stellt die Startadresse ein
Run Mode	DMX	15CH		Wählt die DMX-Persönlichkeit aus
		18CH
		23CH
		23CH MS
		34CH
		36CH
		36CH MS
	Auto Test Automatischer Test aller Funktionen
	Manual Test	Pan	000-255 Manuelle Steuerung und Test aller Einstellungen vom Bedienfeld aus
		Tilt
		Dimmer
		Shutter
		Warm white
		Cool white
		Zoom
Hauptebene	Programmierebenen			Beschreibung
Setup	Pan Reverse	OFF Schwenk Normal
		ON Umgekehrte Schwenkung
	Tilt Reverse	OFF Neigung Normal
		ON Umgekehrte Neigung
	Pan Angle	540 Schwenkungsbereich 540°
		360 Schwenkungsbereich 360°
		180 Schwenkungsbereich 180°
	Tilt Angle	230 Neigungsbereich 230°
		180 Neigungsbereich 180°
		90 Neigungsbereich 90°
	Fans	Auto Lüfterdrehzahl gemäß Gerätetemperatur
		Full Lüfterdrehzahl auf volle Drehzahl
	Display	OFF Anzeige schaltet aus
		ON Anzeige bleibt an
	Screen Rev	OFF Normale Anzeige
		ON Umgekehrte Anzeige
	Dimmer Curve	Linear		Stellt die Dimmungskurve ein
		Square
		I Squa
		SCurve
	Dimmer Speed	Smooth Glatter Dimmergeschwindigkeit
		Fast Schneller Dimmergeschwindigkeit
	PWM Option	600Hz		Stellt die PWM-Frequenz ein
		1200Hz
		2000HZ
		4000Hz
		6000Hz
		15000HZ
	Color Calibration	Off Verwendet den maximalen Ausgabewert
		On		Verwendet die werksseitig voreingestellte Standardeinstellung "Weiß"
		Custom Weißabgleich anpassen
	Reset Function	Pan/Tilt	NO	Setzt einzelne oder alle Funktionen ab Start zurück
			YES
		Zoom	NO
			YES
		All	NO
			YES
	Factory Set			Setzt auf die standardmäßigen Werkseinstellungen zurück
Sys Info	Fixture Information	Ver V_Zeigt die Firmware-Version an
		Running Mode _ Zeigt den aktuellen Betriebsmodus an
		DMX Address	Zeigt die aktuelle DMX-Startadresse an
		Temperature	Zeigt die aktuelle Temperatur in °C an
		Fixture Time	Zeigt an, wie lange das Gerät eingeschaltet gewesen ist

Rogue R2X Wash VW Zonen für die DMX-Steuerung

1 1 1 2 1 2 3 4 5 5 5 5 5 5 5

DMX Werte

36CH

Kanal Funktion Wert Prozent/Einstellung
1 Schwenkung 000 ⇔ 255 0–100%
2	Feinschwenkung	000 ⇔ 255	Feinkontrolle (16-Bit)
3 Neigung 000 ⇔ 255 0–100%
4	Feinneigung	000 ⇔ 255	Feinkontrolle (16-Bit)
5	S/N Geschwindigkeit	000 ⇔ 255	Schwenkung/Neigung Geschwindigkeit, schnell bis langsam
6 Dimmer 000 ⇔ 255 0–100%
7	Feine Dimmer	000 ⇔ 255	Feinkontrolle (16-Bit)
8 Stroboskop		000 ⇔ 019 Aus020 ⇔ 024 Ein025 ⇔ 064 Stroboskop, schnell bis langsam065 ⇔ 069 Ein070 ⇔ 084 Schnell einschalten, langsam ausschalten (schnell bis langsam)085 ⇔ 089 Ein090 ⇔ 104 Langsam einschalten, schnell ausschalten (schnell bis langsam)105 ⇔ 109 Ein110 ⇔ 124 Zufalls-Strobe, schnell bis langsam125 ⇔ 129 Ein130 ⇔ 144 Zufalls: schnell einschalten, langsam ausschalten (schnell bis langsam)145 ⇔ 149 Ein150 ⇔ 164 Zufalls: langsam einschalten, schnell ausschalten (schnell bis langsam)165 ⇔ 169 Ein170 ⇔ 184 Pulse-Strobe, schnell bis langsam184 ⇔ 189 Ein190 ⇔ 204 Zufalls Pulse-Strobe, schnell bis langsam205 ⇔ 209 Ein210 ⇔ 224 Langsam einschalten, langsam ausschalten (schnell bis langsam)225 ⇔ 229 Ein230 ⇔ 244 Pulse-Strobe, schnell bis langsam245 ⇔ 255 Ein
9	Warmweiß 1	000 ⇔ 255	0–100%
10	Warmweiß 1 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
11	Kaltes Weiß 1	000 ⇔ 255	0–100%
12	Kaltes Weiß 1 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
13	Warmweiß 2	000 ⇔ 255	0–100%
14	Warmweiß 2 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
15	Kaltes Weiß 2	000 ⇔ 255	0–100%
16	Kaltes Weiß 2 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
17	Warmweiß 3	000 ⇔ 255	0–100%
18	Warmweiß 3 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
19	Kaltes Weiß 3	000 ⇔ 255	0–100%
20	Kaltes Weiß 3 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
21	Warmweiß 4	000 ⇔ 255	0–100%
22	Warmweiß 4 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
23	Kaltes Weiß 4	000 ⇔ 255	0–100%
24	Kaltes Weiß 4 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
25	Warmweiß 5	000 ⇔ 255	0–100%
26	Warmweiß 5 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
27	Kaltes Weiß 5	000 ⇔ 255	0–100%
28	Kaltes Weiß 5 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
29 Farbtemperatur		000 ⇔ 004	Keine Funktion
		005 ⇔ 019	3200K
		020 ⇔ 040	3600K
		041 ⇔ 060	3800K
		061 ⇔ 080	4000K
		081 ⇔ 100	4600K
		101 ⇔ 120	4800K
		121 ⇔ 140	5000K
		141 ⇔ 160	5200K
		161 ⇔ 180	5400K
		181 ⇔ 200	5600K
		201 ⇔ 220	5800K
		221 ⇔ 240	6000K
		241 ⇔ 255	Keine Funktion
30 Zonenauswahl		000 ⇔ 007	Zone 1, 2, 3, 4, 5
		008 ⇔ 015	Zone 2, 3, 4, 5
		016 ⇔ 023	Zone 3, 4, 5
		024 ⇔ 031	Zone 4, 5
		032 ⇔ 039	Zone 5
		040 ⇔ 047	Keine Funktion
		048 ⇔ 055	Zone 1
		056 ⇔ 063	Zone 1, 2
		064 ⇔ 071	Zone 1, 2, 3
		072 ⇔ 079	Zone 1, 2, 3, 4
		080 ⇔ 087	Zone 1, 2, 3, 4, 5
		088 ⇔ 095	Zone 1
		096 ⇔ 103	Zone 2
		104 ⇔ 111	Zone 3
		112 ⇔ 119	Zone 4
		120 ⇔ 127	Zone 5
		128 ⇔ 135	Zone 1, 2
		136 ⇔ 143	Zone 2, 3
		144 ⇔ 151	Zone 3, 4
		152 ⇔ 159	Zone 4, 5
		160 ⇔ 167	Zone 1, 5
		168 ⇔ 175	Zone 1, 2, 3
		176 ⇔ 183	Zone 2, 3, 4
		184 ⇔ 191	Zone 3, 4, 5
		192 ⇔ 199	Zone 1, 4, 5
		200 ⇔ 207	Zone 1, 2, 5
		208 ⇔ 215	Zone 1, 2, 3, 4
		216 ⇔ 223	Zone 2, 3, 4, 5
		224 ⇔ 231	Zone 1, 3, 4, 5
		232 ⇔ 239	Zone 1, 2, 4, 5
		240 ⇔ 247	Zone 1, 2, 3, 5
		248 ⇔ 255	Zone 1, 2, 3, 4, 5
31 Programme		000 ⇔ 015 Keine Funktion016 ⇔ 020 Programm 1021 ⇔ 025 Programm 2026 ⇔ 030 Programm 3031 ⇔ 035 Programm 4036 ⇔ 040 Programm 5041 ⇔ 045 Programm 6046 ⇔ 050 Programm 7051 ⇔ 055 Programm 8056 ⇔ 060 Programm 9061 ⇔ 065 Programm 10066 ⇔ 070 Programm 11071 ⇔ 075 Programm 12076 ⇔ 080 Programm 13081 ⇔ 085 Programm 14086 ⇔ 090 Programm 15091 ⇔ 095 Programm 16096 ⇔ 100 Programm 17101 ⇔ 105 Programm 18106 ⇔ 110 Programm 19111 ⇔ 115 Programm 20116 ⇔ 120 Programm 21121 ⇔ 125 Programm 22126 ⇔ 130 Programm 23131 ⇔ 135 Programm 24136 ⇔ 140 Programm 1141 ⇔ 145 Programm 2146 ⇔ 150 Programm 3151 ⇔ 155 Programm 4156 ⇔ 160 Programm 5161 ⇔ 165 Programm 6166 ⇔ 170 Programm 7171 ⇔ 175 Programm 8176 ⇔ 180 Programm 9181 ⇔ 185 Programm 10186 ⇔ 190 Programm 11191 ⇔ 195 Programm 12196 ⇔ 200 Programm 13201 ⇔ 205 Programm 14206 ⇔ 210 Programm 15211 ⇔ 215 Programm 16216 ⇔ 220 Programm 17221 ⇔ 225 Programm 18226 ⇔ 230 Programm 19231 ⇔ 235 Programm 20236 ⇔ 240 Programm 21241 ⇔ 245 Programm 22246 ⇔ 250 Programm 23251 ⇔ 255 Programm 24
32	Automatische Geschwindigkeit	000 ⇔ 255 0–100%
33 Bewegungsmakros		000 ⇔ 007 Keine Funktion008 ⇔ 023 Bewegungsmakro 1024 ⇔ 039 Bewegungsmakro 2040 ⇔ 055 Bewegungsmakro 3056 ⇔ 071 Bewegungsmakro 4072 ⇔ 087 Bewegungsmakro 5088 ⇔ 103 Bewegungsmakro 6104 ⇔ 119 Bewegungsmakro 7120 ⇔ 135 Bewegungsmakro 8136 ⇔ 151 Bewegungsmakro 9152 ⇔ 167 Bewegungsmakro 10168 ⇔ 183 Bewegungsmakro 11184 ⇔ 199 Bewegungsmakro 12200 ⇔ 215 Bewegungsmakro 13216 ⇔ 231 Bewegungsmakro 14232 ⇔ 247 Bewegungsmakro 15248 ⇔ 255 Bewegungsmakro 16
34	Makrogeschwindigkeit	000 ⇔ 255 Bewegungsmakrogeschwindigkeit, schnell bis langsam
35 Zoom	000 ⇔ 255 0–100%
36	Steuerung(5 SekundenAktivierungsverzögerung)	000 ⇔ 009 Keine Funktion010 ⇔ 014 Während Schwenkung/Neigung verdunkeln015 ⇔ 049 Keine Funktion050 ⇔ 054 Schwenkung zurücksetzen055 ⇔ 059 Neigung zurücksetzen060 ⇔ 064 Zoom zurücksetzen065 ⇔ 069 Keine Funktion070 ⇔ 074 Reset all075 ⇔ 079 Keine Funktion080 ⇔ 084 Umgekehrte Schwenkung und Neigung085 ⇔ 089 Umgekehrte Schwenkung090 ⇔ 094 Umgekehrte Neigung095 ⇔ 099 Schwenk Normal100 ⇔ 104 Neigung Normal105 ⇔ 109 Schwenk und Neigung Normal110 ⇔ 124 Keine Funktion125 ⇔ 129 Lüfter bei voller Geschwindigkeit130 ⇔ 134 Automatische Geschwindigkeit des Lüfters135 ⇔ 139 Schneller Dimmungskurve140 ⇔ 144 Glatter Dimmungskurve145 ⇔ 255 Keine Funktion

36CH MS

Kanal Funktion Wert Prozent/Einstellung
1 Schwenkung 000 ⇔ 255 0–100%
2	Feinschwenkung	000 ⇔ 255	Feinkontrolle (16-Bit)
3 Neigung 000 ⇔ 255 0–100%
4	Feinneigung	000 ⇔ 255	Feinkontrolle (16-Bit)
5	S/N Geschwindigkeit	000 ⇔ 255	Schwenkung/Neigung Geschwindigkeit, schnell bis langsam
6 Dimmer 000 ⇔ 255 0–100%
7	Feine Dimmer	000 ⇔ 255	Feinkontrolle (16-Bit)
8 Stroboskop		000 ⇔ 019 Aus020 ⇔ 024 Ein025 ⇔ 064 Stroboskop, schnell bis langsam065 ⇔ 069 Ein070 ⇔ 084 Schnell einschalten, langsam ausschalten (schnell bis langsam)085 ⇔ 089 Ein090 ⇔ 104 Langsam einschalten, schnell ausschalten (schnell bis langsam)105 ⇔ 109 Ein110 ⇔ 124 Zufalls-Strobe, schnell bis langsam125 ⇔ 129 Ein130 ⇔ 144 Zufalls: schnell einschalten, langsam ausschalten (schnell bis langsam)145 ⇔ 149 Ein150 ⇔ 164 Zufalls: langsam einschalten, schnell ausschalten (schnell bis langsam)165 ⇔ 169 Ein170 ⇔ 184 Pulse-Strobe, schnell bis langsam184 ⇔ 189 Ein190 ⇔ 204 Zufalls Pulse-Strobe, schnell bis langsam205 ⇔ 209 Ein210 ⇔ 224 Langsam einschalten, langsam ausschalten (schnell bis langsam)225 ⇔ 229 Ein230 ⇔ 244 Pulse-Strobe, schnell bis langsam245 ⇔ 255 Ein
9 Farbtemperatur		000 ⇔ 004 Keine Funktion005 ⇔ 019 3200K020 ⇔ 040 3600K041 ⇔ 060 3800K061 ⇔ 080 4000K081 ⇔ 100 4600K101 ⇔ 120 4800K121 ⇔ 140 5000K141 ⇔ 160 5200K161 ⇔ 180 5400K181 ⇔ 200 5600K201 ⇔ 220 5800K221 ⇔ 240 6000K241 ⇔ 255 Keine Funktion

Kanal Funktion Wert Prozent/Einstellung
10 Zonenauswahl	000 ⇔ 007 Zone 1, 2, 3, 4, 5008 ⇔ 015 Zone 2, 3, 4, 5016 ⇔ 023 Zone 3, 4, 5024 ⇔ 031 Zone 4, 5032 ⇔ 039 Zone 5040 ⇔ 047 Keine Funktion048 ⇔ 055 Zone 1056 ⇔ 063 Zone 1, 2064 ⇔ 071 Zone 1, 2, 3072 ⇔ 079 Zone 1, 2, 3, 4080 ⇔ 087 Zone 1, 2, 3, 4, 5088 ⇔ 095 Zone 1096 ⇔ 103 Zone 2104 ⇔ 111 Zone 3112 ⇔ 119 Zone 4120 ⇔ 127 Zone 5128 ⇔ 135 Zone 1, 2136 ⇔ 143 Zone 2, 3144 ⇔ 151 Zone 3, 4152 ⇔ 159 Zone 4, 5160 ⇔ 167 Zone 1, 5168 ⇔ 175 Zone 1, 2, 3176 ⇔ 183 Zone 2, 3, 4184 ⇔ 191 Zone 3, 4, 5192 ⇔ 199 Zone 1, 4, 5200 ⇔ 207 Zone 1, 2, 5208 ⇔ 215 Zone 1, 2, 3, 4216 ⇔ 223 Zone 2, 3, 4, 5224 ⇔ 231 Zone 1, 3, 4, 5232 ⇔ 239 Zone 1, 2, 4, 5240 ⇔ 247 Zone 1, 2, 3, 5248 ⇔ 255 Zone 1, 2, 3, 4, 5
11 Programme		000 ⇔ 015 Keine Funktion016 ⇔ 020 Programm 1021 ⇔ 025 Programm 2026 ⇔ 030 Programm 3031 ⇔ 035 Programm 4036 ⇔ 040 Programm 5041 ⇔ 045 Programm 6046 ⇔ 050 Programm 7051 ⇔ 055 Programm 8056 ⇔ 060 Programm 9061 ⇔ 065 Programm 10066 ⇔ 070 Programm 11071 ⇔ 075 Programm 12076 ⇔ 080 Programm 13081 ⇔ 085 Programm 14086 ⇔ 090 Programm 15091 ⇔ 095 Programm 16096 ⇔ 100 Programm 17101 ⇔ 105 Programm 18106 ⇔ 110 Programm 19111 ⇔ 115 Programm 20116 ⇔ 120 Programm 21121 ⇔ 125 Programm 22126 ⇔ 130 Programm 23131 ⇔ 135 Programm 24136 ⇔ 140 Programm 1141 ⇔ 145 Programm 2146 ⇔ 150 Programm 3151 ⇔ 155 Programm 4156 ⇔ 160 Programm 5161 ⇔ 165 Programm 6166 ⇔ 170 Programm 7171 ⇔ 175 Programm 8176 ⇔ 180 Programm 9181 ⇔ 185 Programm 10186 ⇔ 190 Programm 11191 ⇔ 195 Programm 12196 ⇔ 200 Programm 13201 ⇔ 205 Programm 14206 ⇔ 210 Programm 15211 ⇔ 215 Programm 16216 ⇔ 220 Programm 17221 ⇔ 225 Programm 18226 ⇔ 230 Programm 19231 ⇔ 235 Programm 20236 ⇔ 240 Programm 21241 ⇔ 245 Programm 22246 ⇔ 250 Programm 23251 ⇔ 255 Programm 24
12	Automatische Geschwindigkeit	000 ⇔ 255 0–100%

Kanal Funktion Wert Prozent/Einstellung
13 Bewegungsmakros	Steuerung(5 SekundenAktivierungsverzögerung)	000 ⇔ 007 Keine Funktion008 ⇔ 023 Bewegungsmakro 1024 ⇔ 039 Bewegungsmakro 2040 ⇔ 055 Bewegungsmakro 3056 ⇔ 071 Bewegungsmakro 4072 ⇔ 087 Bewegungsmakro 5088 ⇔ 103 Bewegungsmakro 6104 ⇔ 119 Bewegungsmakro 7120 ⇔ 135 Bewegungsmakro 8136 ⇔ 151 Bewegungsmakro 9152 ⇔ 167 Bewegungsmakro 10168 ⇔ 183 Bewegungsmakro 11184 ⇔ 199 Bewegungsmakro 12200 ⇔ 215 Bewegungsmakro 13216 ⇔ 231 Bewegungsmakro 14232 ⇔ 247 Bewegungsmakro 15248 ⇔ 255 Bewegungsmakro 16
14	Makrogeschwindigkeit	000 ⇔ 255	Bewegungsmakrogeschwindigkeit, schnell bis langsam
15 Zoom	000 ⇔ 255 0–100%
16		000 ⇔ 009 Keine Funktion010 ⇔ 014 Während Schwenkung/Neigung verdunkeln015 ⇔ 049 Keine Funktion050 ⇔ 054 Schwenkung zurücksetzen055 ⇔ 059 Neigung zurücksetzen060 ⇔ 064 Zoom zurücksetzen065 ⇔ 069 Keine Funktion070 ⇔ 074 Reset all075 ⇔ 079 Keine Funktion080 ⇔ 084 Umgekehrte Schwenkung und Neigung085 ⇔ 089 Umgekehrte Schwenkung090 ⇔ 094 Umgekehrte Neigung095 ⇔ 099 Schwenk Normal100 ⇔ 104 Neigung Normal105 ⇔ 109 Schwenk und Neigung Normal110 ⇔ 124 Keine Funktion125 ⇔ 129 Lüfter bei voller Geschwindigkeit130 ⇔ 134 Automatische Geschwindigkeit des Lüfters135 ⇔ 139 Schneller Dimmungskurve140 ⇔ 144 Glatter Dimmungskurve145 ⇔ 255 Keine Funktion
17	Warmweiß 1	000 ⇔ 255	0–100%
18	Warmweiß 1 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
19	Kaltes Weiß 1	000 ⇔ 255	0–100%
20	Kaltes Weiß 1 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
21	Warmweiß 2	000 ⇔ 255	0–100%
22	Warmweiß 2 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
23	Kaltes Weiß 2	000 ⇔ 255	0–100%
24	Kaltes Weiß 2 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
25	Warmweiß 3	000 ⇔ 255	0–100%
26	Warmweiß 3 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
27	Kaltes Weiß 3	000 ⇔ 255	0–100%
28	Kaltes Weiß 3 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
29	Warmweiß 4	000 ⇔ 255	0–100%
30	Warmweiß 4 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
31	Kaltes Weiß 4	000 ⇔ 255	0–100%
Kanal Funktion Wert Prozent/Einstellung
32	Kaltes Weiß 4 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
33	Warmweiß 5	000 ⇔ 255	0–100%
34	Warmweiß 5 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
35 Kaltes Weiß 5 000 ⇔ 255 0–100%
36	Kaltes Weiß 5 fein	000 ⇔ 255	Feinkontrolle (16-Bit)

34CH

Kanal Funktion Wert Prozent/Einstellung
1 Schwenkung 000 ⇔ 255 0–100%
2	Feinschwenkung	000 ⇔ 255	Feinkontrolle (16-Bit)
3 Neigung 000 ⇔ 255 0–100%
4	Feinneigung	000 ⇔ 255	Feinkontrolle (16-Bit)
5	S/N Geschwindigkeit	000 ⇔ 255	Schwenkung/Neigung Geschwindigkeit, schnell bis langsam
6	Dimmer	000 ⇔ 255	0–100%
7	Feine Dimmer	000 ⇔ 255	Feinkontrolle (16-Bit)
8 Stroboskop		000 ⇔ 019Aus020 ⇔ 024Ein025 ⇔ 064Stroboskop, schnell bis langsam065 ⇔ 069Ein070 ⇔ 084Schnell einschalten, langsam ausschalten (schnell bis langsam)085 ⇔ 089Ein090 ⇔ 104Langsam einschalten, schnell ausschalten (schnell bis langsam)105 ⇔ 109Ein110 ⇔ 124Zufalls-Strobe, schnell bis langsam125 ⇔ 129Ein130 ⇔ 144Zufalls: schnell einschalten, langsam ausschalten (schnell bis langsam)145 ⇔ 149Ein150 ⇔ 164Zufalls: langsam einschalten, schnell ausschalten (schnell bis langsam)165 ⇔ 169Ein170 ⇔ 184Pulse-Strobe, schnell bis langsam184 ⇔ 189Ein190 ⇔ 204Zufalls Pulse-Strobe, schnell bis langsam205 ⇔ 209Ein210 ⇔ 224Langsam einschalten, langsam ausschalten (schnell bis langsam)225 ⇔ 229Ein230 ⇔ 244Pulse-Strobe, schnell bis langsam245 ⇔ 255Ein
9 Warmweiß 1 000 ⇔ 255 0–100%
10	Warmweiß 1 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
11	Kaltes Weiß 1	000 ⇔ 255	0–100%
12	Kaltes Weiß 1 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
13	Warmweiß 2	000 ⇔ 255	0–100%
14	Warmweiß 2 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
15 Kaltes Weiß 2 000 ⇔ 255 0–100%
16	Kaltes Weiß 2 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
17	Warmweiß 3	000 ⇔ 255	0–100%
18	Warmweiß 3 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
19 Kaltes Weiß 3 000 ⇔ 255 0–100%
20	Kaltes Weiß 3 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
21	Warmweiß 4	000 ⇔ 255	0–100%
22	Warmweiß 4 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
23 Kaltes Weiß 4 000 ⇔ 255 0–100%
24	Kaltes Weiß 4 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
25	Warmweiß 5	000 ⇔ 255	0–100%
26	Warmweiß 5 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
27	Kaltes Weiß 5	000 ⇔ 255	0–100%
28	Kaltes Weiß 5 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
29 Farbtemperatur		000 ⇔ 004	Keine Funktion
		005 ⇔ 019	3200K
		020 ⇔ 040	3600K
		041 ⇔ 060	3800K
		061 ⇔ 080	4000K
		081 ⇔ 100	4600K
		101 ⇔ 120	4800K
		121 ⇔ 140	5000K
		141 ⇔ 160	5200K
		161 ⇔ 180	5400K
		181 ⇔ 200	5600K
		201 ⇔ 220	5800K
		221 ⇔ 240	6000K
		241 ⇔ 255	Keine Funktion
30 Zonenauswahl		000 ⇔ 007	Zone 1, 2, 3, 4, 5
		008 ⇔ 015	Zone 2, 3, 4, 5
		016 ⇔ 023	Zone 3, 4, 5
		024 ⇔ 031	Zone 4, 5
		032 ⇔ 039	Zone 5
		040 ⇔ 047	Keine Funktion
		048 ⇔ 055	Zone 1
		056 ⇔ 063	Zone 1, 2
		064 ⇔ 071	Zone 1, 2, 3
		072 ⇔ 079	Zone 1, 2, 3, 4
		080 ⇔ 087	Zone 1, 2, 3, 4, 5
		088 ⇔ 095	Zone 1
		096 ⇔ 103	Zone 2
		104 ⇔ 111	Zone 3
		112 ⇔ 119	Zone 4
		120 ⇔ 127	Zone 5
		128 ⇔ 135	Zone 1, 2
		136 ⇔ 143	Zone 2, 3
		144 ⇔ 151	Zone 3, 4
		152 ⇔ 159	Zone 4, 5
		160 ⇔ 167	Zone 1, 5
		168 ⇔ 175	Zone 1, 2, 3
		176 ⇔ 183	Zone 2, 3, 4
		184 ⇔ 191	Zone 3, 4, 5
		192 ⇔ 199	Zone 1, 4, 5
		200 ⇔ 207	Zone 1, 2, 5
		208 ⇔ 215	Zone 1, 2, 3, 4
		216 ⇔ 223	Zone 2, 3, 4, 5
		224 ⇔ 231	Zone 1, 3, 4, 5
		232 ⇔ 239	Zone 1, 2, 4, 5
		240 ⇔ 247	Zone 1, 2, 3, 5
		248 ⇔ 255	Zone 1, 2, 3, 4, 5

Kanal Funktion Wert Prozent/Einstellung
31 Programme		000 ⇔ 015 Keine Funktion016 ⇔ 020 Programm 1021 ⇔ 025 Programm 2026 ⇔ 030 Programm 3031 ⇔ 035 Programm 4036 ⇔ 040 Programm 5041 ⇔ 045 Programm 6046 ⇔ 050 Programm 7051 ⇔ 055 Programm 8056 ⇔ 060 Programm 9061 ⇔ 065 Programm 10066 ⇔ 070 Programm 11071 ⇔ 075 Programm 12076 ⇔ 080 Programm 13081 ⇔ 085 Programm 14086 ⇔ 090 Programm 15091 ⇔ 095 Programm 16096 ⇔ 100 Programm 17101 ⇔ 105 Programm 18106 ⇔ 110 Programm 19111 ⇔ 115 Programm 20116 ⇔ 120 Programm 21121 ⇔ 125 Programm 22126 ⇔ 130 Programm 23131 ⇔ 135 Programm 24136 ⇔ 140 Programm 1141 ⇔ 145 Programm 2146 ⇔ 150 Programm 3151 ⇔ 155 Programm 4156 ⇔ 160 Programm 5161 ⇔ 165 Programm 6166 ⇔ 170 Programm 7171 ⇔ 175 Programm 8176 ⇔ 180 Programm 9181 ⇔ 185 Programm 10186 ⇔ 190 Programm 11191 ⇔ 195 Programm 12196 ⇔ 200 Programm 13201 ⇔ 205 Programm 14206 ⇔ 210 Programm 15211 ⇔ 215 Programm 16216 ⇔ 220 Programm 17221 ⇔ 225 Programm 18226 ⇔ 230 Programm 19231 ⇔ 235 Programm 20236 ⇔ 240 Programm 21241 ⇔ 245 Programm 22246 ⇔ 250 Programm 23251 ⇔ 255 Programm 24
32	Automatische Geschwindigkeit	000 ⇔ 255 0–100%
33 Zoom	000 ⇔ 255 0–100%

Kanal Funktion Wert Prozent/Einstellung
34	Steuerung(5 SekundenAktivierungsverzögerung)	000 ⇔ 009	Keine Funktion
		010 ⇔ 014	Während Schwenkung/Neigung verdunkeln
		015 ⇔ 049	Keine Funktion
		050 ⇔ 054	Schwenkung zurücksetzen
		055 ⇔ 059	Neigung zurücksetzen
		060 ⇔ 064	Zoom zurücksetzen
		065 ⇔ 069	Keine Funktion
		070 ⇔ 074	Reset all
		075 ⇔ 079	Keine Funktion
		080 ⇔ 084	Umgekehrte Schwenkung und Neigung
		085 ⇔ 089	Umgekehrte Schwenkung
		090 ⇔ 094	Umgekehrte Neigung
		095 ⇔ 099	Schwenk Normal
		100 ⇔ 104	Neigung Normal
		105 ⇔ 109	Schwenk und Neigung Normal
		110 ⇔ 124	Keine Funktion
		125 ⇔ 129	Lüfter bei voller Geschwindigkeit
		130 ⇔ 134	Automatische Geschwindigkeit des Lüfters
		135 ⇔ 139	Schneller Dimmungskurve
		140 ⇔ 144	Glatter Dimmungskurve
		145 ⇔ 255	Keine Funktion

23CH

Kanal Funktion Wert Prozent/Einstellung
1 Schwenkung 000 ⇌ 255 0–100%
2	Feinschwenkung	000 ⇌ 255	Feinkontrolle (16-Bit)
3 Neigung 000 ⇌ 255 0–100%
4	Feinneigung	000 ⇌ 255	Feinkontrolle (16-Bit)
5	S/N Geschwindigkeit	000 ⇌ 255	Schwenkung/Neigung Geschwindigkeit, schnell bis langsam
6 Dimmer 000 ⇌ 255 0–100%
7 Stroboskop		000 ⇌ 019Aus020 ⇌ 024Ein025 ⇌ 064Stroboskop, schnell bis langsam065 ⇌ 069Ein070 ⇌ 084Schnell einschalten, langsam ausschalten (schnell bis langsam)085 ⇌ 089Ein090 ⇌ 104Langsam einschalten, schnell ausschalten (schnell bis langsam)105 ⇌ 109Ein110 ⇌ 124Zufalls-Strobe, schnell bis langsam125 ⇌ 129Ein130 ⇌ 144Zufalls: schnell einschalten, langsam ausschalten (schnell bis langsam)145 ⇌ 149Ein150 ⇌ 164Zufalls: langsam einschalten, schnell ausschalten (schnell bis langsam)165 ⇌ 169Ein170 ⇌ 184Pulse-Strobe, schnell bis langsam184 ⇌ 189Ein190 ⇌ 204Zufalls Pulse-Strobe, schnell bis langsam205 ⇌ 209Ein210 ⇌ 224Langsam einschalten, langsam ausschalten (schnell bis langsam)225 ⇌ 229Ein230 ⇌ 244Pulse-Strobe, schnell bis langsam245 ⇌ 255Ein
8	Warmweiß 1	000 ⇌ 255	0–100%
9	Kaltes Weiß 1	000 ⇔ 255	0–100%
10	Warmweiß 2	000 ⇔ 255	0–100%
11	Kaltes Weiß 2	000 ⇔ 255	0–100%
12	Warmweiß 3	000 ⇔ 255	0–100%
13 Kaltes Weiß 3 000 ⇔ 255 0–100%
14	Warmweiß 4	000 ⇔ 255	0–100%
15 Kaltes Weiß 4 000 ⇔ 255 0–100%
16	Warmweiß 5	000 ⇔ 255	0–100%
17 Kaltes Weiß 5 000 ⇔ 255 0–100%
18 Farbtemperatur		000 ⇔ 004 Keine Funktion005 ⇔ 019 3200K020 ⇔ 040 3600K041 ⇔ 060 3800K061 ⇔ 080 4000K081 ⇔ 100 4600K101 ⇔ 120 4800K121 ⇔ 140 5000K141 ⇔ 160 5200K161 ⇔ 180 5400K181 ⇔ 200 5600K201 ⇔ 220 5800K221 ⇔ 240 6000K241 ⇔ 255 Keine Funktion
19 Zonenauswahl		000 ⇔ 007 Zone 1, 2, 3, 4, 5008 ⇔ 015 Zone 2, 3, 4, 5016 ⇔ 023 Zone 3, 4, 5024 ⇔ 031 Zone 4, 5032 ⇔ 039 Zone 5040 ⇔ 047 Keine Funktion048 ⇔ 055 Zone 1056 ⇔ 063 Zone 1, 2064 ⇔ 071 Zone 1, 2, 3072 ⇔ 079 Zone 1, 2, 3, 4080 ⇔ 087 Zone 1, 2, 3, 4, 5088 ⇔ 095 Zone 1096 ⇔ 103 Zone 2104 ⇔ 111 Zone 3112 ⇔ 119 Zone 4120 ⇔ 127 Zone 5128 ⇔ 135 Zone 1, 2136 ⇔ 143 Zone 2, 3144 ⇔ 151 Zone 3, 4152 ⇔ 159 Zone 4, 5160 ⇔ 167 Zone 1, 5168 ⇔ 175 Zone 1, 2, 3176 ⇔ 183 Zone 2, 3, 4184 ⇔ 191 Zone 3, 4, 5192 ⇔ 199 Zone 1, 4, 5200 ⇔ 207 Zone 1, 2, 5208 ⇔ 215 Zone 1, 2, 3, 4216 ⇔ 223 Zone 2, 3, 4, 5224 ⇔ 231 Zone 1, 3, 4, 5232 ⇔ 239 Zone 1, 2, 4, 5240 ⇔ 247 Zone 1, 2, 3, 5248 ⇔ 255 Zone 1, 2, 3, 4, 5
20 Programme		000 ⇔ 015 Keine Funktion016 ⇔ 020 Programm 1021 ⇔ 025 Programm 2026 ⇔ 030 Programm 3031 ⇔ 035 Programm 4036 ⇔ 040 Programm 5041 ⇔ 045 Programm 6046 ⇔ 050 Programm 7051 ⇔ 055 Programm 8056 ⇔ 060 Programm 9061 ⇔ 065 Programm 10066 ⇔ 070 Programm 11071 ⇔ 075 Programm 12076 ⇔ 080 Programm 13081 ⇔ 085 Programm 14086 ⇔ 090 Programm 15091 ⇔ 095 Programm 16096 ⇔ 100 Programm 17101 ⇔ 105 Programm 18106 ⇔ 110 Programm 19111 ⇔ 115 Programm 20116 ⇔ 120 Programm 21121 ⇔ 125 Programm 22126 ⇔ 130 Programm 23131 ⇔ 135 Programm 24136 ⇔ 140 Programm 1141 ⇔ 145 Programm 2146 ⇔ 150 Programm 3151 ⇔ 155 Programm 4156 ⇔ 160 Programm 5161 ⇔ 165 Programm 6166 ⇔ 170 Programm 7171 ⇔ 175 Programm 8176 ⇔ 180 Programm 9181 ⇔ 185 Programm 10186 ⇔ 190 Programm 11191 ⇔ 195 Programm 12196 ⇔ 200 Programm 13201 ⇔ 205 Programm 14206 ⇔ 210 Programm 15211 ⇔ 215 Programm 16216 ⇔ 220 Programm 17221 ⇔ 225 Programm 18226 ⇔ 230 Programm 19231 ⇔ 235 Programm 20236 ⇔ 240 Programm 21241 ⇔ 245 Programm 22246 ⇔ 250 Programm 23251 ⇔ 255 Programm 24
21	Automatische Geschwindigkeit	000 ⇔ 255 0–100%
22 Zoom 000 ⇔ 255 0–100%

Kanal Funktion Wert Prozent/Einstellung
23	Steuerung(5 SekundenAktivierungsverzögerung)	000 ⇔ 009 Keine Funktion010 ⇔ 014 Während Schwenkung/Neigung verdunkeln015 ⇔ 049 Keine Funktion050 ⇔ 054 Schwenkung zurücksetzen055 ⇔ 059 Neigung zurücksetzen060 ⇔ 064 Zoom zurücksetzen065 ⇔ 069 Keine Funktion070 ⇔ 074 Reset all075 ⇔ 079 Keine Funktion080 ⇔ 084 Umgekehrte Schwenkung und Neigung085 ⇔ 089 Umgekehrte Schwenkung090 ⇔ 094 Umgekehrte Neigung095 ⇔ 099 Schwenk Normal100 ⇔ 104 Neigung Normal105 ⇔ 109 Schwenk und Neigung Normal110 ⇔ 124 Keine Funktion125 ⇔ 129 Lüfter bei voller Geschwindigkeit130 ⇔ 134 Automatische Geschwindigkeit des Lüfters135 ⇔ 139 Schneller Dimmungskurve140 ⇔ 144 Glatter Dimmungskurve145 ⇔ 255 Keine Funktion

23CH

Kanal Funktion Wert Prozent/Einstellung
1 Schwenkung 000 ⇌ 255 0–100%
2	Feinschwenkung	000 ⇌ 255	Feinkontrolle (16-Bit)
3 Neigung 000 ⇌ 255 0–100%
4	Feinneigung	000 ⇌ 255	Feinkontrolle (16-Bit)
5	S/N Geschwindigkeit	000 ⇌ 255	Schwenkung/Neigung Geschwindigkeit, schnell bis langsam
6 Dimmer 000 ⇌ 255 0–100%
7 Stroboskop		000 ⇌ 019Aus020 ⇌ 024Ein025 ⇌ 064Stroboskop, schnell bis langsam065 ⇌ 069Ein070 ⇌ 084Schnell einschalten, langsam ausschalten (schnell bis langsam)085 ⇌ 089Ein090 ⇌ 104Langsam einschalten, schnell ausschalten (schnell bis langsam)105 ⇌ 109Ein110 ⇌ 124Zufalls-Strobe, schnell bis langsam125 ⇌ 129Ein130 ⇌ 144Zufalls: schnell einschalten, langsam ausschalten (schnell bis langsam)145 ⇌ 149Ein150 ⇌ 164Zufalls: langsam einschalten, schnell ausschalten (schnell bis langsam)165 ⇌ 169Ein170 ⇌ 184Pulse-Strobe, schnell bis langsam184 ⇌ 189Ein190 ⇌ 204Zufalls Pulse-Strobe, schnell bis langsam205 ⇌ 209Ein210 ⇌ 224Langsam einschalten, langsam ausschalten (schnell bis langsam)225 ⇌ 229Ein230 ⇌ 244Pulse-Strobe, schnell bis langsam245 ⇌ 255Ein

Kanal Funktion Wert Prozent/Einstellung
8 Farbtemperatur	000 ⇔ 004 Keine Funktion005 ⇔ 019 3200K020 ⇔ 040 3600K041 ⇔ 060 3800K061 ⇔ 080 4000K081 ⇔ 100 4600K101 ⇔ 120 4800K121 ⇔ 140 5000K141 ⇔ 160 5200K161 ⇔ 180 5400K181 ⇔ 200 5600K201 ⇔ 220 5800K221 ⇔ 240 6000K241 ⇔ 255 Keine Funktion
9 Zonenauswahl	000 ⇔ 007 Zone 1, 2, 3, 4, 5008 ⇔ 015 Zone 2, 3, 4, 5016 ⇔ 023 Zone 3, 4, 5024 ⇔ 031 Zone 4, 5032 ⇔ 039 Zone 5040 ⇔ 047 Keine Funktion048 ⇔ 055 Zone 1056 ⇔ 063 Zone 1, 2064 ⇔ 071 Zone 1, 2, 3072 ⇔ 079 Zone 1, 2, 3, 4080 ⇔ 087 Zone 1, 2, 3, 4, 5088 ⇔ 095 Zone 1096 ⇔ 103 Zone 2104 ⇔ 111 Zone 3112 ⇔ 119 Zone 4120 ⇔ 127 Zone 5128 ⇔ 135 Zone 1, 2136 ⇔ 143 Zone 2, 3144 ⇔ 151 Zone 3, 4152 ⇔ 159 Zone 4, 5160 ⇔ 167 Zone 1, 5168 ⇔ 175 Zone 1, 2, 3176 ⇔ 183 Zone 2, 3, 4184 ⇔ 191 Zone 3, 4, 5192 ⇔ 199 Zone 1, 4, 5200 ⇔ 207 Zone 1, 2, 5208 ⇔ 215 Zone 1, 2, 3, 4216 ⇔ 223 Zone 2, 3, 4, 5224 ⇔ 231 Zone 1, 3, 4, 5232 ⇔ 239 Zone 1, 2, 4, 5240 ⇔ 247 Zone 1, 2, 3, 5248 ⇔ 255 Zone 1, 2, 3, 4, 5
10 Programme		000 ⇔ 015 Keine Funktion016 ⇔ 020 Programm 1021 ⇔ 025 Programm 2026 ⇔ 030 Programm 3031 ⇔ 035 Programm 4036 ⇔ 040 Programm 5041 ⇔ 045 Programm 6046 ⇔ 050 Programm 7051 ⇔ 055 Programm 8056 ⇔ 060 Programm 9061 ⇔ 065 Programm 10066 ⇔ 070 Programm 11071 ⇔ 075 Programm 12076 ⇔ 080 Programm 13081 ⇔ 085 Programm 14086 ⇔ 090 Programm 15091 ⇔ 095 Programm 16096 ⇔ 100 Programm 17101 ⇔ 105 Programm 18106 ⇔ 110 Programm 19111 ⇔ 115 Programm 20116 ⇔ 120 Programm 21121 ⇔ 125 Programm 22126 ⇔ 130 Programm 23131 ⇔ 135 Programm 24136 ⇔ 140 Programm 1141 ⇔ 145 Programm 2146 ⇔ 150 Programm 3151 ⇔ 155 Programm 4156 ⇔ 160 Programm 5161 ⇔ 165 Programm 6166 ⇔ 170 Programm 7171 ⇔ 175 Programm 8176 ⇔ 180 Programm 9181 ⇔ 185 Programm 10186 ⇔ 190 Programm 11191 ⇔ 195 Programm 12196 ⇔ 200 Programm 13201 ⇔ 205 Programm 14206 ⇔ 210 Programm 15211 ⇔ 215 Programm 16216 ⇔ 220 Programm 17221 ⇔ 225 Programm 18226 ⇔ 230 Programm 19231 ⇔ 235 Programm 20236 ⇔ 240 Programm 21241 ⇔ 245 Programm 22246 ⇔ 250 Programm 23251 ⇔ 255 Programm 24
11	Automatische Geschwindigkeit	000 ⇔ 255 0–100%
12 Zoom	000 ⇔ 255 0–100%

Kanal Funktion Wert Prozent/Einstellung
13	Steuerung(5 SekundenAktivierungsverzögerung)	000 ⇔ 009	Keine Funktion
		010 ⇔ 014	Während Schwenkung/Neigung verdunkeln
		015 ⇔ 049	Keine Funktion
		050 ⇔ 054	Schwenkung zurücksetzen
		055 ⇔ 059	Neigung zurücksetzen
		060 ⇔ 064	Zoom zurücksetzen
		065 ⇔ 069	Keine Funktion
		070 ⇔ 074	Reset all
		075 ⇔ 079	Keine Funktion
		080 ⇔ 084	Umgekehrte Schwenkung und Neigung
		085 ⇔ 089	Umgekehrte Schwenkung
		090 ⇔ 094	Umgekehrte Neigung
		095 ⇔ 099	Schwenk Normal
		100 ⇔ 104	Neigung Normal
		105 ⇔ 109	Schwenk und Neigung Normal
		110 ⇔ 124	Keine Funktion
		125 ⇔ 129	Lüfter bei voller Geschwindigkeit
		130 ⇔ 134	Automatische Geschwindigkeit des Lüfters
		135 ⇔ 139	Schneller Dimmungskurve
		140 ⇔ 144	Glatter Dimmungskurve
		145 ⇔ 255	Keine Funktion
14	Warmweiß 1	000 ⇔ 255	0–100%
15	Kaltes Weiß 1	000 ⇔ 255	0–100%
16	Warmweiß 2	000 ⇔ 255	0–100%
17	Kaltes Weiß 2	000 ⇔ 255	0–100%
18	Warmweiß 3	000 ⇔ 255	0–100%
19	Kaltes Weiß 3	000 ⇔ 255	0–100%
20	Warmweiß 4	000 ⇔ 255	0–100%
21	Kaltes Weiß 4	000 ⇔ 255	0–100%
22	Warmweiß 5	000 ⇔ 255	0–100%
23	Kaltes Weiß 5	000 ⇔ 255	0–100%

18CH

Kanal Funktion Wert Prozent/Einstellung
1 Schwenkung 000 ⇔ 255 0–100%
2	Feinschwenkung	000 ⇔ 255	Feinkontrolle (16-Bit)
3 Neigung 000 ⇔ 255 0–100%
4	Feinneigung	000 ⇔ 255	Feinkontrolle (16-Bit)
5	S/N Geschwindigkeit	000 ⇔ 255	Schwenkung/Neigung Geschwindigkeit, schnell bis langsam
6 Dimmer 000 ⇔ 255 0–100%
7	Feine Dimmer	000 ⇔ 255	Feinkontrolle (16-Bit)
8 Stroboskop		000 ⇔ 019Aus020 ⇔ 024Ein025 ⇔ 064Stroboskop, schnell bis langsam065 ⇔ 069Ein070 ⇔ 084Schnell einschalten, langsam ausschalten (schnell bis langsam)085 ⇔ 089Ein090 ⇔ 104Langsam einschalten, schnell ausschalten (schnell bis langsam)105 ⇔ 109Ein110 ⇔ 124Zufalls-Strobe, schnell bis langsam125 ⇔ 129Ein130 ⇔ 144Zufalls: schnell einschalten, langsam ausschalten (schnell bis langsam)145 ⇔ 149Ein150 ⇔ 164Zufalls: langsam einschalten, schnell ausschalten (schnell bis langsam)165 ⇔ 169Ein170 ⇔ 184Pulse-Strobe, schnell bis langsam184 ⇔ 189Ein190 ⇔ 204Zufalls Pulse-Strobe, schnell bis langsam205 ⇔ 209Ein210 ⇔ 224Langsam einschalten, langsam ausschalten (schnell bis langsam)225 ⇔ 229Ein230 ⇔ 244Pulse-Strobe, schnell bis langsam245 ⇔ 255Ein
9	Warmweiß	000 ⇔ 255	0–100%
10	Warmweiß fein	000 ⇔ 255	Feinkontrolle (16-Bit)
11	Kaltes Weiß	000 ⇔ 255	0–100%
12	Kaltes Weiß fein	000 ⇔ 255	Feinkontrolle (16-Bit)
13	Farbtemperatur	000 ⇔ 004Keine Funktion005 ⇔ 0193200K020 ⇔ 0403600K041 ⇔ 0603800K061 ⇔ 0804000K081 ⇔ 1004600K101 ⇔ 1204800K121 ⇔ 1405000K141 ⇔ 1605200K161 ⇔ 1805400K181 ⇔ 2005600K201 ⇔ 2205800K221 ⇔ 2406000K241 ⇔ 255Keine Funktion

Kanal Funktion Wert Prozent/Einstellung
14 Zonenauswahl

000 ⇔ 007	Zone 1, 2, 3, 4, 5
008 ⇔ 015	Zone 2, 3, 4, 5
016 ⇔ 023	Zone 3, 4, 5
024 ⇔ 031	Zone 4, 5
032 ⇔ 039	Zone 5
040 ⇔ 047	Keine Funktion
048 ⇔ 055	Zone 1
056 ⇔ 063	Zone 1, 2
064 ⇔ 071	Zone 1, 2, 3
072 ⇔ 079	Zone 1, 2, 3, 4
080 ⇔ 087	Zone 1, 2, 3, 4, 5
088 ⇔ 095	Zone 1
096 ⇔ 103	Zone 2
104 ⇔ 111	Zone 3
112 ⇔ 119	Zone 4
120 ⇔ 127	Zone 5
128 ⇔ 135	Zone 1, 2
136 ⇔ 143	Zone 2, 3
144 ⇔ 151	Zone 3, 4
152 ⇔ 159	Zone 4, 5
160 ⇔ 167	Zone 1, 5
168 ⇔ 175	Zone 1, 2, 3
176 ⇔ 183	Zone 2, 3, 4
184 ⇔ 191	Zone 3, 4, 5
192 ⇔ 199	Zone 1, 4, 5
200 ⇔ 207	Zone 1, 2, 5
208 ⇔ 215	Zone 1, 2, 3, 4
216 ⇔ 223	Zone 2, 3, 4, 5
224 ⇔ 231	Zone 1, 3, 4, 5
232 ⇔ 239	Zone 1, 2, 4, 5
240 ⇔ 247	Zone 1, 2, 3, 5
248 ⇔ 255	Zone 1, 2, 3, 4, 5

Kanal Funktion Wert Prozent/Einstellung
15 Programme		000 ⇔ 015 Keine Funktion016 ⇔ 020 Programm 1021 ⇔ 025 Programm 2026 ⇔ 030 Programm 3031 ⇔ 035 Programm 4036 ⇔ 040 Programm 5041 ⇔ 045 Programm 6046 ⇔ 050 Programm 7051 ⇔ 055 Programm 8056 ⇔ 060 Programm 9061 ⇔ 065 Programm 10066 ⇔ 070 Programm 11071 ⇔ 075 Programm 12076 ⇔ 080 Programm 13081 ⇔ 085 Programm 14086 ⇔ 090 Programm 15091 ⇔ 095 Programm 16096 ⇔ 100 Programm 17101 ⇔ 105 Programm 18106 ⇔ 110 Programm 19111 ⇔ 115 Programm 20116 ⇔ 120 Programm 21121 ⇔ 125 Programm 22126 ⇔ 130 Programm 23131 ⇔ 135 Programm 24136 ⇔ 140 Programm 1141 ⇔ 145 Programm 2146 ⇔ 150 Programm 3151 ⇔ 155 Programm 4156 ⇔ 160 Programm 5161 ⇔ 165 Programm 6166 ⇔ 170 Programm 7171 ⇔ 175 Programm 8176 ⇔ 180 Programm 9181 ⇔ 185 Programm 10186 ⇔ 190 Programm 11191 ⇔ 195 Programm 12196 ⇔ 200 Programm 13201 ⇔ 205 Programm 14206 ⇔ 210 Programm 15211 ⇔ 215 Programm 16216 ⇔ 220 Programm 17221 ⇔ 225 Programm 18226 ⇔ 230 Programm 19231 ⇔ 235 Programm 20236 ⇔ 240 Programm 21241 ⇔ 245 Programm 22246 ⇔ 250 Programm 23251 ⇔ 255 Programm 24
16	Automatische Geschwindigkeit	000 ⇔ 255 0–100%
17 Zoom	000 ⇔ 255 0–100%

Kanal Funktion Wert Prozent/Einstellung
18	Steuerung(5 SekundenAktivierungsverzögerung)	000 ⇔ 009	Keine Funktion
		010 ⇔ 014	Während Schwenkung/Neigung verdunkeln
		015 ⇔ 049	Keine Funktion
		050 ⇔ 054	Schwenkung zurücksetzen
		055 ⇔ 059	Neigung zurücksetzen
		060 ⇔ 064	Zoom zurücksetzen
		065 ⇔ 069	Keine Funktion
		070 ⇔ 074	Reset all
		075 ⇔ 079	Keine Funktion
		080 ⇔ 084	Umgekehrte Schwenkung und Neigung
		085 ⇔ 089	Umgekehrte Schwenkung
		090 ⇔ 094	Umgekehrte Neigung
		095 ⇔ 099	Schwenk Normal
		100 ⇔ 104	Neigung Normal
		105 ⇔ 109	Schwenk und Neigung Normal
		110 ⇔ 124	Keine Funktion
		125 ⇔ 129	Lüfter bei voller Geschwindigkeit
		130 ⇔ 134	Automatische Geschwindigkeit des Lüfters
		135 ⇔ 139	Schneller Dimmungskurve
		140 ⇔ 144	Glatter Dimmungskurve
		145 ⇔ 255	Keine Funktion

15CH

Kanal Funktion Wert Prozent/Einstellung
1 Schwenkung 000 ⇌ 255 0–100%
2	Feinschwenkung	000 ⇌ 255	Feinkontrolle (16-Bit)
3 Neigung 000 ⇌ 255 0–100%
4	Feinneigung	000 ⇌ 255	Feinkontrolle (16-Bit)
5	S/N Geschwindigkeit	000 ⇌ 255	Schwenkung/Neigung Geschwindigkeit, schnell bis langsam
6 Dimmer 000 ⇌ 255 0–100%
7 Stroboskop		000 ⇌ 019	Aus
		020 ⇌ 024	Ein
		025 ⇌ 064	Stroboskop, schnell bis langsam
		065 ⇌ 069	Ein
		070 ⇌ 084	Schnell einschalten, langsam ausschalten (schnell bis langsam)
		085 ⇌ 089	Ein
		090 ⇌ 104	Langsam einschalten, schnell ausschalten (schnell bis langsam)
		105 ⇌ 109	Ein
		110 ⇌ 124	Zufalls-Strobe, schnell bis langsam
		125 ⇌ 129	Ein
		130 ⇌ 144	Zufalls: schnell einschalten, langsam ausschalten (schnell bis langsam)
		145 ⇌ 149	Ein
		150 ⇌ 164	Zufalls: langsam einschalten, schnell ausschalten (schnell bis langsam)
		165 ⇌ 169	Ein
		170 ⇌ 184	Pulse-Strobe, schnell bis langsam
		184 ⇌ 189	Ein
		190 ⇌ 204	Zufalls Pulse-Strobe, schnell bis langsam
		205 ⇌ 209	Ein
		210 ⇌ 224	Langsam einschalten, langsam ausschalten (schnell bis langsam)
		225 ⇌ 229	Ein
		230 ⇌ 244	Pulse-Strobe, schnell bis langsam
		245 ⇌ 255	Ein
8 Warmweiß 000 ⇔ 255 0–100%
9	Kaltes Weiß	000 ⇔ 255	0–100%
10 Farbtemperatur		000 ⇔ 004 Keine Funktion005 ⇔ 019 3200K020 ⇔ 040 3600K041 ⇔ 060 3800K061 ⇔ 080 4000K081 ⇔ 100 4600K101 ⇔ 120 4800K121 ⇔ 140 5000K141 ⇔ 160 5200K161 ⇔ 180 5400K181 ⇔ 200 5600K201 ⇔ 220 5800K221 ⇔ 240 6000K241 ⇔ 255 Keine Funktion
11 Zonenauswahl		000 ⇔ 007 Zone 1, 2, 3, 4, 5008 ⇔ 015 Zone 2, 3, 4, 5016 ⇔ 023 Zone 3, 4, 5024 ⇔ 031 Zone 4, 5032 ⇔ 039 Zone 5040 ⇔ 047 Keine Funktion048 ⇔ 055 Zone 1056 ⇔ 063 Zone 1, 2064 ⇔ 071 Zone 1, 2, 3072 ⇔ 079 Zone 1, 2, 3, 4080 ⇔ 087 Zone 1, 2, 3, 4, 5088 ⇔ 095 Zone 1096 ⇔ 103 Zone 2104 ⇔ 111 Zone 3112 ⇔ 119 Zone 4120 ⇔ 127 Zone 5128 ⇔ 135 Zone 1, 2136 ⇔ 143 Zone 2, 3144 ⇔ 151 Zone 3, 4152 ⇔ 159 Zone 4, 5160 ⇔ 167 Zone 1, 5168 ⇔ 175 Zone 1, 2, 3176 ⇔ 183 Zone 2, 3, 4184 ⇔ 191 Zone 3, 4, 5192 ⇔ 199 Zone 1, 4, 5200 ⇔ 207 Zone 1, 2, 5208 ⇔ 215 Zone 1, 2, 3, 4216 ⇔ 223 Zone 2, 3, 4, 5224 ⇔ 231 Zone 1, 3, 4, 5232 ⇔ 239 Zone 1, 2, 4, 5240 ⇔ 247 Zone 1, 2, 3, 5248 ⇔ 255 Zone 1, 2, 3, 4, 5
12 Programme		000 ⇔ 015 Keine Funktion016 ⇔ 020 Programm 1021 ⇔ 025 Programm 2026 ⇔ 030 Programm 3031 ⇔ 035 Programm 4036 ⇔ 040 Programm 5041 ⇔ 045 Programm 6046 ⇔ 050 Programm 7051 ⇔ 055 Programm 8056 ⇔ 060 Programm 9061 ⇔ 065 Programm 10066 ⇔ 070 Programm 11071 ⇔ 075 Programm 12076 ⇔ 080 Programm 13081 ⇔ 085 Programm 14086 ⇔ 090 Programm 15091 ⇔ 095 Programm 16096 ⇔ 100 Programm 17101 ⇔ 105 Programm 18106 ⇔ 110 Programm 19111 ⇔ 115 Programm 20116 ⇔ 120 Programm 21121 ⇔ 125 Programm 22126 ⇔ 130 Programm 23131 ⇔ 135 Programm 24136 ⇔ 140 Programm 1141 ⇔ 145 Programm 2146 ⇔ 150 Programm 3151 ⇔ 155 Programm 4156 ⇔ 160 Programm 5161 ⇔ 165 Programm 6166 ⇔ 170 Programm 7171 ⇔ 175 Programm 8176 ⇔ 180 Programm 9181 ⇔ 185 Programm 10186 ⇔ 190 Programm 11191 ⇔ 195 Programm 12196 ⇔ 200 Programm 13201 ⇔ 205 Programm 14206 ⇔ 210 Programm 15211 ⇔ 215 Programm 16216 ⇔ 220 Programm 17221 ⇔ 225 Programm 18226 ⇔ 230 Programm 19231 ⇔ 235 Programm 20236 ⇔ 240 Programm 21241 ⇔ 245 Programm 22246 ⇔ 250 Programm 23251 ⇔ 255 Programm 24
13	Automatische Geschwindigkeit	000 ⇔ 255 0–100%
14 Zoom	000 ⇔ 255 0–100%

Kanal Funktion Wert Prozent/Einstellung
15	Steuerung(5 SekundenAktivierungsverzögerung)	000 ⇔ 009 Keine Funktion010 ⇔ 014 Während Schwenkung/Neigung verdunkeln015 ⇔ 049 Keine Funktion050 ⇔ 054 Schwenkung zurücksetzen055 ⇔ 059 Neigung zurücksetzen060 ⇔ 064 Zoom zurücksetzen065 ⇔ 069 Keine Funktion070 ⇔ 074 Reset all075 ⇔ 079 Keine Funktion080 ⇔ 084 Umgekehrte Schwenkung und Neigung085 ⇔ 089 Umgekehrte Schwenkung090 ⇔ 094 Umgekehrte Neigung095 ⇔ 099 Schwenk Normal100 ⇔ 104 Neigung Normal105 ⇔ 109 Schwenk und Neigung Normal110 ⇔ 124 Keine Funktion125 ⇔ 129 Lüfter bei voller Geschwindigkeit130 ⇔ 134 Automatische Geschwindigkeit des Lüfters135 ⇔ 139 Schneller Dimmungskurve140 ⇔ 144 Glatter Dimmungskurve145 ⇔ 255 Keine Funktion

Address: Bruno-Bürgel-Str. 11

28759 Bremen

Germany Website: www.chauvetprofessional.eu

Voice: [phone]

Mexico
