Caractéristiques techniques	Source lumineuse LED, 300 W, 16 000 lumens, température de couleur 6 500 K
Type d'appareil	Projecteur à profilé
Modes de fonctionnement	DMX, Standalone, Master/Slave
Contrôle DMX	3, 5, 11 ou 19 canaux
Optique	Zoom motorisé de 7° à 50°
Effets	Roues de gobos, filtre de couleur, iris motorisé
Utilisation	Événements, théâtres, concerts, productions scéniques
Maintenance	Nettoyage régulier des lentilles et des filtres, vérification des connexions électriques
Sécurité	Certifications CE, respect des normes de sécurité électrique
Dimensions	Dimensions compactes pour un transport facilité
Poids	Poids léger pour une installation aisée
Informations générales	Conçu pour une utilisation professionnelle, garantie constructeur

FOIRE AUX QUESTIONS - Maverick MK3 Profile CX Chauvet

Comment puis-je régler la mise au point de la Chauvet Maverick MK3 Profile CX ?

Pour régler la mise au point, utilisez le bouton de mise au point sur le panneau de commande ou accédez aux paramètres via le logiciel de contrôle DMX.

Que faire si la lampe ne s'allume pas ?

Vérifiez que la lampe est correctement installée, que l'alimentation est branchée et que le fusible n'est pas grillé.

Comment effectuer une mise à jour du firmware ?

Téléchargez la dernière version du firmware depuis le site de Chauvet, copiez-la sur une clé USB, puis insérez-la dans le port USB de la lampe et suivez les instructions à l'écran.

Quel type de câble DMX dois-je utiliser avec cette lampe ?

Utilisez un câble DMX à 3 ou 5 broches de haute qualité pour assurer une connexion stable.

Comment nettoyer la lentille de la Chauvet Maverick MK3 Profile CX ?

Utilisez un chiffon doux et non pelucheux avec un peu d'eau ou un nettoyant pour lentilles spécifique. Évitez les produits chimiques abrasifs.

La lampe émet-elle des bruits étranges ? Que faire ?

Des bruits peuvent être normaux, mais si le bruit est anormalement fort, vérifiez les ventilateurs et assurez-vous qu'il n'y a pas d'objets obstruant les ouvertures.

Comment ajuster la température de couleur de la lampe ?

La température de couleur peut être ajustée via les paramètres de couleur du logiciel de contrôle DMX ou directement sur le panneau de commande.

Quelle est la durée de vie de la lampe ?

La durée de vie de la lampe est généralement d'environ 20 000 heures, selon l'utilisation et l'entretien.

Que faire si la lampe surchauffe ?

Assurez-vous que la lampe est correctement ventilée et qu'aucun objet n'obstrue les évents. Si le problème persiste, éteignez la lampe et laissez-la refroidir avant de la rallumer.

Est-ce que la Chauvet Maverick MK3 Profile CX est compatible avec les contrôleurs DMX tiers ?

Oui, la Chauvet Maverick MK3 Profile CX est compatible avec la plupart des contrôleurs DMX tiers.

Comment configurer la lampe en mode maître/esclave ?

Réglez la lampe en mode 'esclave' via le panneau de commande. Assurez-vous que la lampe maître est configurée correctement pour contrôler les lampes esclaves.

MODE D'EMPLOI Maverick MK3 Profile CX Chauvet

À Propos de ce Manuel

Le Manuel de Référence du Maverick MK3 Profile CX (MdR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

• N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
• Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
• ATTENTION: Le stroboscope peut déclencher des crises d'épilepsie. L'utilisateur doit se conformer à la réglementation locale en matière d'utilisation du stroboscope.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
• ATTENTION : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
• ATTENTION : le boîtier de ce produit peut s'avérer brûlant lors du fonctionnement.
• Montez toujours ce produit dans un endroit bien ventilé, à au moins 50 cm (20 pouces) des surfaces adjacentes.
• Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du produit lorsque celui-ci fonctionne.
  • Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce produit en hauteur.
• N'utilisez PAS cet appareil en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pourrait en affecter le fonctionnement. (IP20)
  • N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.
• Ne connectez ce produit NI à un gradateur NI à un rhéostat.
• Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.
• N'utilisez QUE les lyres de suspension ou les poignées pour transporter cet appareil. Ne transportez jamais cet appareil par sa lyre asservie.
• En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
• La température ambiante maximale doit être de 113° F (45° C). Ne le faites pas fonctionner à des températures plus élevées.

Conformité FCC

Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L'utilisation est soumise aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles, et
2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.

Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'équipement.

Avertissement à l'exposition aux fréquences radio pour l'Amérique du Nord et l'Australie

Attention ! Cet équipement est conforme aux limites de la FCC d'exposition aux radiations définies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé à une distance minimale de 20 cm entre le radiateur et votre corps. Cet émetteur ne doit pas être installé ou fonctionner conjointement avec une autre antenne ou un autre émetteur.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Ce Qui est Inclus

- Maverick MK3 Profile CX avec écran anti-éblouissement

- 2 fixations Omega sans matériel de montage

• Cordon d'Alimentation Seetronic Powerkon IP65

• Manuel de Référence

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Remplacement du Fusible

1. Débranchez l'appareil de l'alimentation.
2. À l'aide d'un tournevis à tête plate, dévissez le couvercle du porte-fusible du boîtier.
3. Retirez le fusil obsolète et remplacez-le par un fusible en bon état de même type et ampérage.
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

Raccordement DMX

Le Maverick MK3 Profile CX fonctionnera avec une console DMX au moyen d'une connexion série DMX à 3 ou 5 broches. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion DMX

Le Maverick MK3 Profile CX utilise une connexion de données DMX standard pour ses personnalités DMX : 38Ch et 54Ch. Consultez le Manuel d'Utilisation pour connecter et configurer le système DMX.

Connexions du signal

Le Maverick MK3 Profile CX à un contrôleur ou à un logiciel de contrôle à l'aide d'une connexion DMX, une connexion Ethernet ou les deux à la fois. En cas d'utilisation du Maverick MK3 Profile CX conjointement avec d'autres appareils compatibles avec les protocoles Art-Net™ ou sACN, vous gardez le contrôle individuel sur un même réseau. Veuillez consulter le manuel d'utilisation pour plus d'informations sur la connexion et la configuration de l'appareil avec ces signaux.

Connexions Art-Net™

Art-Net™ est un protocole Ethernet par TCP/IP qui permet de transférer de grandes quantités de données DMX512 en utilisant une connexion etherCON RJ45 sur un grand réseau. Une introduction au protocole Art-Net™ est disponible sur le site internet www.chauvetprofessional.com. Chauvet Professional recommande d'utiliser le mode Unicast pour de meilleurs résultats. Art-Net™ conçu et droit d'auteur par Artistic Licence Holdings Ltd.

Connexions sACN

Également appelé ANSI E1.31, le streaming ACN est un protocole Ethernet qui utilise les couches et le formatage de l'Architecture for Control Networks pour. transporter des données DMX512 par IP ou tout autre réseau compatible ACN.

RDM (Gestion des périphériques à distance)

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Maverick MK3 Profile CX supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Utilisez au moins deux points de fixation par appareil. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir notre gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps.

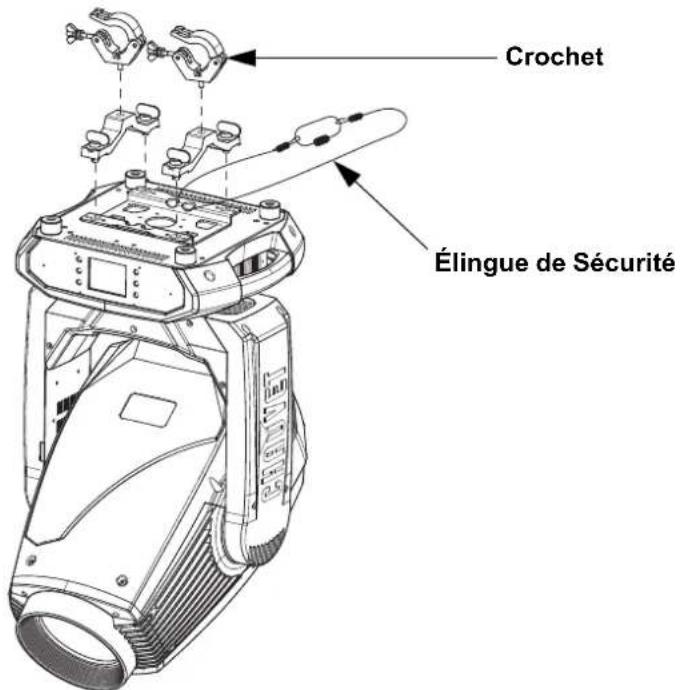

Schéma de Montage de l'Appareil

Crochet Élingue de Sécurité

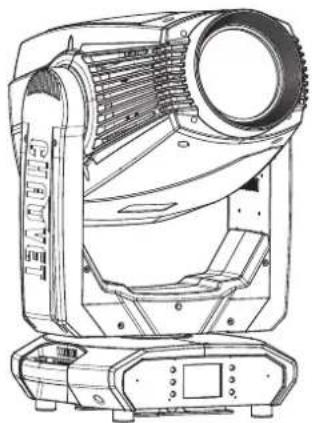

Montage en Hauteur Montage au Sol

Description du Tableau de Commandes

Bouton Nom Fonction
< ↑>		Permet de naviguer vers le haut dans la liste du menu ou d'incrémenter une valeur numérique dans une fonction
< ≡>		Permet de sortir du menu ou de la fonction en cours
< ↓>		Permet de naviguer vers le bas dans la liste du menu ou de décrémenter une valeur numérique dans une fonction
< ◀>		Permet de se déplacer vers la gauche dans le menu
< ←>		Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la fonction en cours de sélection
< ➔>		Permet de se déplacer vers la droite dans le menu

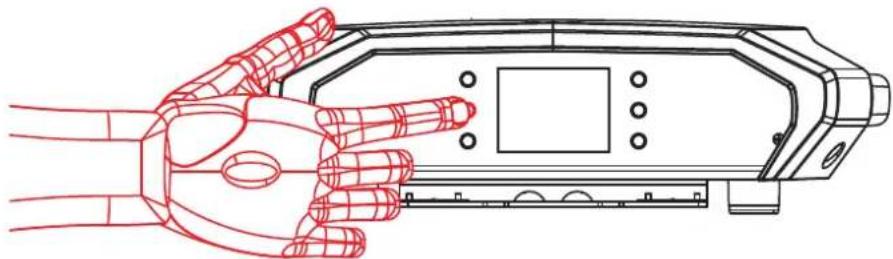

Affichage à piles

Appuyez sur la touche et maintenez-la enfoncée jusqu'à ce que l'écran du menu apparaisse (environ 15 secondes).

Menu Principal	Niveaux de Programmation Description
Address 001-512 Définir l'adresse de départ
Network Setup	IP Mode	Manual Réglage manuel de l'adresse IP
		DHCP L'adresse IP est définie par le réseau
		Static L'adresse IP est définie par l'appareil
	Universe	000-255 (Art-NetTM)001-256 (sACN)	Définir l'univers
	Ip 002._ _ _ _	Réglage de l'adresse	P en mode manuel
	SubMask _ _ _ _	_ _ _ _	Réglage du masque de sous-réseau en mode manuel
Personality	Dmx Mode 38 CH	YES	Sélectionne le mode 38 canaux
		NO
	Dmx Mode 54 CH	YES	Sélectionne le mode 54 canaux
		NO
Settings	Control Mode	DMX	Définit le protocole de contrôle
		WDMX
		ArtNet
		sACN
	Pan Reverse	NO Fonctionnement normal du pan
		YES Fonctionnement inversé du pan
	Tilt Reverse	NO Fonctionnement normal du tilt
		YES Fonctionnement inversé du tilt
	Screen Reverse	NO L'écran s'affiche à normal
		YES L'écran s'affiche à l'envers
		AUTO Orientation automatique de l'écran
	Pan Angle	540 Plage d'angle de pan : 540°
		360 Plage d'angle de pan : 360°
		180 Plage d'angle de pan : 180°
	Tilt Angle	270 Plage d'angle de tilt : 270°
		180 Plage d'angle de tilt : 180°
		90 Plage d'angle de tilt : 90°
	BL. O. P/T Move	NO Pas de faire du noir pendant le pan/tilt
		YES Faire du noir pendant le pan/tilt
	BL. O. Color Move	NO	Pas de faire du noir pendant le roue de couleur
		YES Faire du noir pendant le roue de couleur
	BL. O. Gobo Move	NO Pas de faire du noir pendant le roue de gobo
		YES Faire du noir pendant le roue de gobo
	Calibration	NO Calibrage désactivé
		YES Calibrage activé
	Touchscreen Lock	NO Écran tactile activé
		YES Écran tactile désactivé
	Lock Screen	NO	Boutons de verrouillage et écran tactile Mot de Passe: 0920
		YES
	Swap XY	NO Ne pas permuter le pan et le tilt
		YES Le pan contrôle le tilt et inversement
	WDMX Reset	NO Ne pas réinitialiser le WDMX
		YES Réinitialiser le WDMX
	Backlight Timer	30S	L'affichage s'éteint après 30 secondes
		1M	L'affichage s'éteint après 1 minute
		5M	L'affichage s'éteint après 5 minutes
		ON L'affichage reste allumé
	Loss of Data	Hold	Conservation du dernier signal reçu
		Close Extinction de l'unité
Menu Principal	Niveaux de Programmation Description
Settings (suite)	Fans		Auto	La vitesse du ventilateur s'adapte à la température de l'appareil
			Full	La vitesse du ventilateur est réglée sur la vitesse haute
			ECO Mode silencieux
			TV25	Maintient la sortie LED jusqu'à une température ambiante de 77 °F (25 °C) (TV25) o 95 °F (35 °C) (TV35).Lorsque vous utilisez ces modes de ventilation, veuillez définir les PWM Options sur 6000Hz ou 15000Hz pour éviter tout bruit d'harmonisation possible.
			TV35
	Dimmer Curve		Linear	Définir la courbe de gradation
			Square
			I Squa
			SCurve
			Linear2
	PWM Option		600Hz	Permet de sélectionner la fréquence de sortie MLI
			1200Hz
			2000Hz
			4000Hz
			6000Hz
			15000Hz
	Preset Select		PRESET A	Options de menu des préréglages enregistrés
			PRESET B
			PRESET C
	Preset Sync		NO Permet de transférer les options de menu des préréglages enregistrés vers d'autres appareils Maverick MK3 Profile CX de la chaîne DMX en guirlande
			YES
	Reset Function	Pan/Tilt		NO/YES
		Iris/Prism
		Color/CMY/Blade
		Gobo/Gobo Rotate
		Frost/Animation
		All
	Factory Settings		NO	Réinitialisation aux paramètres par défaut d'usine
			YES
Test	Auto Test Teste toutes les fonctions automatiquement
	Manual Test	Pan		000-255
		Pan Fine
		Tilt
		Tilt Fine
		P/T Speed
		Dimmer
		Dimmer Fine
		Shutter
		Virtual Shaking
		Cyan
		Magenta
		Yellow
		CTO
		Color
		Gobo
		Gobo Rotate
		Gobo Index
Menu Principal	Niveaux de Programmation			Description
Test (suite)	Manual Test (suite)	Gobo2	000–255	Contrôler et tester manuellement chaque paramètre depuis le panneau de commande
		Animation
		Animation Rotate
		Blade1- 1
		Blade1- 1 Fine
		Blade1- 2
		Blade1- 2 Fine
		Blade2- 1
		Blade2- 1 Fine
		Blade2- 2
		Blade2- 2 Fine
		Blade3- 1
		Blade3- 1 Fine
		Blade3- 2
		Blade3- 2 Fine
		Blade4- 1
		Blade4- 1 Fine
		Blade4- 2
		Blade4- 2 Fine
		Blade Rotate
		Blade. Rota Fine
		Focus
		Focus Fine
		Focus Auto
		Zoom
		Zoom Fine
		Prism
		Prism Rotate
		Prism2
		Prism2 Rotate
		Iris
		Frost
		Frost2
		CMY Macro
		CMY Macro Speed
		Special Function
Information	Fixture Information	Ver V_Affiche la version du micrologiciel
		Running Mode _ _ Affiche le mode d'exécution actuel
		DMX Address _ _ Affiche l'adresse de départ actuelle
		Temperature _ _		Affiche la température actuelle en °C
		Fixture Hours _ _		Affiche le nombre d'heure pendant lequel l'appareil est resté allumé
		Ip _ _ _ _ _ Affiche l'adresse IP actuelle
		SubMask _ _ _ Affiche le masque de sous-réseau actuel
		MAC _ _ _ _ _ Affiche l'adresse MAC actuelle
	Fan Information	head Fan1–6 Speed _ _		Affiche la vitesse des ventilateurs de tête en tr/min
	Error Information		_ _	Affiche n'importe erreurs ou "No Error!"
	Channel Information	Frequency		_ _
		Pan
		Pan Fine
		Tilt
		Tilt Fine
		P/T Speed
		Dimmer
Menu Principal	Niveaux de Programmation Description
Information (suite)	Channel Information (suite)	Dimmer Fine	---	Affiche toutes les valeurs actuelles des signaux en entrée, 000–255
		Shutter
		Virtual Shaking
		Cyan
		Magenta
		Yellow
		CTO
		Color
		Gobo
		Gobo Rotate
		Gobo Index
		Gobo2
		Animation
		Animation Rotate
		Blade1- 1
		Blade1- 1 Fine
		Blade1- 2
		Blade1- 2 Fine
		Blade2- 1
		Blade2- 1 Fine
		Blade2- 2
		Blade2- 2 Fine
		Blade3- 1
		Blade3- 1 Fine
		Blade3- 2
		Blade3- 2 Fine
		Blade4- 1
		Blade4- 1 Fine
		Blade4- 2
		Blade4- 2 Fine
		Blade Rotate
		Blade. Rota Fine
		Focus
		Focus Fine
		Focus Auto
		Zoom
		Zoom Fine
		Prism
		Prism Rotate
		Prism2
		Prism2 Rotate
		Iris
		Frost
		Frost2
		CMY Macro
		CMY Macro Speed
		Special Function

Valeurs DMX

Dmx Mode 54 CH

Canal Fonction Valeur Pourcentage/Configuration

1	P a n	000 ⇔ 255 0–100%
2	Pan fin	000 ⇔ 255	Contrôle fin (16 bits)
3	T i l t	000 ⇔ 255 0–100%
4	Tilt fin	000 ⇔ 255	Contrôle fin (16 bits)
5	Vitesse de pan/tilt	000 ⇔ 255	Rapide à lent
6	G r a d	a t	e u r 000 ⇔ 255 0–100%
7	Gradateur fin	000 ⇔ 255	Contrôle fin (16 bits)
8 Obturateur		000 ⇔ 003	Fermé
		004 ⇔ 007	Ouvert
		008 ⇔ 076	Stroboscope, lent à rapide
		077 ⇔ 145	Stroboscope de pulsation, lent à rapide
		146 ⇔ 215	Stroboscope aléatoire lent à rapide
		216 ⇔ 255	Ouvert
9 Volet virtuel		000 ⇔ 001	Pas de fonction
		002 ⇔ 128	Stroboscope vibrant, lent à rapide
		129 ⇔ 255	Vibration que s'estompe, lent à rapide
10	Cyan	000 ⇔ 255	0–100%
11	Magenta	000 ⇔ 255	0–100%
12	Jaune	000 ⇔ 255	0–100%
13	CTO	000 ⇔ 255	0–100%
14	Roue de couleur	000 ⇔ 007	Ouvert
		008 ⇔ 015	Rouge
		016 ⇔ 023	Orange
		024 ⇔ 031	Vert
		032 ⇔ 039	Jaune
		040 ⇔ 047	Bleu foncé
		048 ⇔ 059	8000K CTB
		060 ⇔ 187	Indexation de roue de couleur
		188 ⇔ 219	Défilement de couleur, rapide à lent
		220 ⇔ 223	Arrêt
		224 ⇔ 255	Défilement inverse de couleur, lent à rapide
15	Roue de gobo 1	000 ⇔ 007	Ouvert
		008 ⇔ 015	Gobo 1 (Bateaux à voile)
		016 ⇔ 023	Gobo 2 (Point radial)
		024 ⇔ 031	Gobo 3 (Lame de tondeuse)
		032 ⇔ 039	Gobo 4 (Boulons)
		040 ⇔ 047	Gobo 5 (Verre de douche)
		048 ⇔ 055	Gobo 6 (Nuages balistiques)
		056 ⇔ 063	Gobo 7 (Quatre yeux)
		064 ⇔ 071	Tremblement gobo 7
		072 ⇔ 079	Tremblement gobo 6
		080 ⇔ 087	Tremblement gobo 5
		088 ⇔ 095	Tremblement gobo 4
		096 ⇔ 103	Tremblement gobo 3
		104 ⇔ 111	Tremblement gobo 2
		112 ⇔ 119	Tremblement gobo 1
		120 ⇔ 127	Ouvert
		128 ⇔ 191	Défilement de gobo, lent à rapide
		192 ⇔ 255	Défilement inverse de gobo, lent à rapide
Canal	Fonction	Valeur	Pourcentage/Configuration
16 Rotation de gobo 1		000 ⇔ 063	Index de rotation de gobo
		064 ⇔ 145	Rotation de gobo, rapide à lent
		146 ⇔ 149	Arrêt
		150 ⇔ 231	Rotation inverse de gobo, lent à rapide
		232 ⇔ 255	Effet de rebond, court à long
17	Indexation de gobo 1	000 ⇔ 255	Contrôle fin (16 bits)
18 Roue de gobo 2		000 ⇔ 005	Ouvert
		006 ⇔ 011	Gobo 1 (Faisceau)
		012 ⇔ 017	Gobo 2 (Bars)
		018 ⇔ 023	Gobo 3 (Cercles)
		024 ⇔ 029	Gobo 4 (Rompre)
		030 ⇔ 035	Gobo 5 (Points)
		036 ⇔ 041	Gobo 6 (Circuits)
		042 ⇔ 047	Gobo 7 (Triangles)
		048 ⇔ 053	Gobo 8 (Forêt)
		054 ⇔ 063	Gobo 9 (Arcs en ciel)
		064 ⇔ 069	Tremblement gobo 9
		070 ⇔ 075	Tremblement gobo 8
		076 ⇔ 081	Tremblement gobo 7
		082 ⇔ 087	Tremblement gobo 6
		088 ⇔ 093	Tremblement gobo 5
		094 ⇔ 099	Tremblement gobo 4
		100 ⇔ 105	Tremblement gobo 3
		106 ⇔ 111	Tremblement gobo 2
		112 ⇔ 117	Tremblement gobo 1
		118 ⇔ 127	Ouvert
		128 ⇔ 191	Défilement de gobo, lent à rapide
		192 ⇔ 255	Défilement inverse de gobo, lent à rapide
19	Roue d'animation	000 ⇔ 255	Effet d'animation, 0–100%
20	Rotation de roue d'animation	000 ⇔ 124	Rotation de roue d'animation, rapide à lent
		125 ⇔ 130	Arrêt
		131 ⇔ 255	Rotation inverse de roue d'animation, lent à rapide
21	Lame 1-1	000 ⇔ 255	0–100%
22	Lame 1-1 fin	000 ⇔ 255	Contrôle fin (16 bits)
23	Lame 1-2	000 ⇔ 255	0–100%
24	Lame 1-2 fin	000 ⇔ 255	Contrôle fin (16 bits)
25	Lame 2-1	000 ⇔ 255	0–100%
26	Lame 2-1 fin	000 ⇔ 255	Contrôle fin (16 bits)
27	Lame 2-2	000 ⇔ 255	0–100%
28	Lame 2-2 fin	000 ⇔ 255	Contrôle fin (16 bits)
29	Lame 3-1	000 ⇔ 255	0–100%
30	Lame 3-1 fin	000 ⇔ 255	Contrôle fin (16 bits)
31	Lame 3-2	000 ⇔ 255	0–100%
32	Lame 3-2 fin	000 ⇔ 255	Contrôle fin (16 bits)
33	Lame 4-1	000 ⇔ 255	0–100%
34	Lame 4-1 fin	000 ⇔ 255	Contrôle fin (16 bits)
35	Lame 4-2	000 ⇔ 255	0–100%
36	Lame 4-2 fin	000 ⇔ 255	Contrôle fin (16 bits)
37	Rotation de cadre	000 ⇔ 255	0–100%
38	Rotation fin de cadre	000 ⇔ 255	Contrôle fin (16 bits)
39	Mise au point	000 ⇔ 255	0–100%
40	Mise au point fin	000 ⇔ 255	Contrôle fin (16 bits)
41	Mise au point automatique	000 ⇔ 010	Pas de fonction
		011 ⇔ 030	0–5 m
		031 ⇔ 050	6 m
		051 ⇔ 070	7 m
		071 ⇔ 090	8 m
		091 ⇔ 110	9 m
		111 ⇔ 130	10 m
		131 ⇔ 150	12.5 m
		151 ⇔ 170	15 m
		171 ⇔ 190	17.5 m
		191 ⇔ 210	20–60 m
		211 ⇔ 255	Détection automatique de distance
42 Zoom	000 ⇔ 255 0–100%
43	Zoom fin	000 ⇔ 255	Contrôle fin (16 bits)
44 Prisme 1		000 ⇔ 004	Pas de fonction
		005 ⇔ 255	Effet de prisme 1
45 Rotation de prisme 1		000 ⇔ 127	index de rotation de prisme 1
		128 ⇔ 189	Rotation de prisme 1, rapide à lent
		190 ⇔ 193	Arrêt
		194 ⇔ 255	Rotation inverse de prisme 1, lent à rapide
46 Prisme 2		000 ⇔ 004	Pas de fonction
		005 ⇔ 255	Effet de prisme 2
47 Rotation de prisme 2		000 ⇔ 127	index de rotation de prisme 2
		128 ⇔ 189	Rotation de prisme 2, rapide à lent
		190 ⇔ 193	Arrêt
		194 ⇔ 255	Rotation inverse de prisme 2, lent à rapide
48 Iris		000 ⇔ 063	Grand à petit
		064 ⇔ 127	Changement automatique, lent à rapide
		128 ⇔ 191	Étendre lent, rétrécir rapide (lent à rapide)
		192 ⇔ 255	Rétrécir lent, étendre rapide (lent à rapide)
49	Diffuseur 1	000 ⇔ 255	0–100%
50	Diffuseur 2	000 ⇔ 255	0–100%
51	Pas de fonction	000 ⇔ 255	Pas de fonction
52 Macro CMY		000 ⇔ 009	Pas de fonction
		010 ⇔ 255	Macro CMY
53	Vitesse de macro CMY	000 ⇔ 255	Vitesse de macro CMY, rapide à lent
54 Contrôle		000 ⇔ 007	Pas de fonction
		008 ⇔ 015	Faire le noir pendant XY
		016 ⇔ 023	Faire le noir pendant C
		024 ⇔ 031	Faire le noir pendant G
		032 ⇔ 039	Faire le noir pendant XY/C
		040 ⇔ 047	Faire le noir pendant XY/G
		048 ⇔ 055	Faire le noir pendant XY/C/G
		056 ⇔ 095	Pas de fonction
		096 ⇔ 103	Réinitialisation X
		104 ⇔ 111	Réinitialisation Y
		112 ⇔ 119	Réinitialisation couleur
		120 ⇔ 127	Réinitialisation de roues de gobo & rotation gobo
		128 ⇔ 135	Pas de fonction
		136 ⇔ 143	Réinitialisation prismes
		144 ⇔ 151	Réinitialisation cadre
		152 ⇔ 159	Tout réinitialiser
		160 ⇔ 167	Réinitialisation iris
		168 ⇔ 175	Réinitialisation diffusion
		176 ⇔ 183	Réinitialisation zoom
		184 ⇔ 191	Réinitialisation CMY
		192 ⇔ 199	Ventilateur en mode ECO
		200 ⇔ 207	Vitesse maximale ventilateur
		208 ⇔ 215	Ventilateur automatique
		216 ⇔ 220	Pas de fonction
		221 ⇔ 225	Mode rapide iris
		226 ⇔ 230	Mode lisse iris
		231 ⇔ 235	Permutation XY activée
		236 ⇔ 240	Permutation XY désactivée
		241 ⇔ 246	Ventilateur TV25
		247 ⇔ 250	Ventilateur TV35
		251 ⇔ 255	Pas de fonction

Dmx Mode 38 CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1	P a n	000 ⇔ 255	0–100%
2	Pan fin	000 ⇔ 255	Contrôle fin (16 bits)
3	T i l t	000	255 0–100%
4	Tilt fin	000 ⇔ 255	Contrôle fin (16 bits)
5	Vitesse de pan/tilt	000 ⇔ 255	Rapide à lent
6	Gradateur	000 ⇔ 255	0–100%
7	Obturateur	000 ⇔ 003	Fermé
		004 ⇔ 007	Ouvert
		008 ⇔ 076	Stroboscope, lent à rapide
		077 ⇔ 145	Stroboscope de pulsation, lent à rapide
		146 ⇔ 215	Stroboscope aléatoire lent à rapide
		216 ⇔ 255	Ouvert
8	Volet virtuel	000 ⇔ 001	Pas de fonction
		002 ⇔ 128	Stroboscope vibrant, lent à rapide
		129 ⇔ 255	Vibration que s'estompe, lent à rapide
9	Cyan	000 ⇔ 255	0–100%
10	Magenta	000 ⇔ 255	0–100%
11	Jaune	000 ⇔ 255	0–100%
12	CTO	000 ⇔ 255	0–100%

Canal Fonction Valeur Pourcentage/Configuration
13 Roue de couleur	000 ⇔ 007 Ouvert008 ⇔ 015 Rouge016 ⇔ 023 Orange024 ⇔ 031 Vert032 ⇔ 039 Jaune040 ⇔ 047 Bleu foncé048 ⇔ 059 8000K CTB060 ⇔ 187 Indexation de roue de couleur188 ⇔ 219 Défilement de couleur, rapide à lent220 ⇔ 223 Arrêt224 ⇔ 255 Défilement inverse de couleur, lent à rapide
14 Roue de gobo 1	000 ⇔ 007 Ouvert008 ⇔ 015 Gobo 1 (Bateaux à voile)016 ⇔ 023 Gobo 2 (Point radial)024 ⇔ 031 Gobo 3 (Lame de tondeuse)032 ⇔ 039 Gobo 4 (Boulons)040 ⇔ 047 Gobo 5 (Verre de douche)048 ⇔ 055 Gobo 6 (Nuages balistiques)056 ⇔ 063 Gobo 7 (Quatre yeux)064 ⇔ 071 Tremblement gobo 7072 ⇔ 079 Tremblement gobo 6080 ⇔ 087 Tremblement gobo 5088 ⇔ 095 Tremblement gobo 4096 ⇔ 103 Tremblement gobo 3104 ⇔ 111 Tremblement gobo 2112 ⇔ 119 Tremblement gobo 1120 ⇔ 127 Ouvert128 ⇔ 191 Défilement de gobo, lent à rapide192 ⇔ 255 Défilement inverse de gobo, lent à rapide
15 Rotation de gobo 1	000 ⇔ 063 index de rotation de gobo064 ⇔ 145 Rotation de gobo, rapide à lent146 ⇔ 149 Arrêt150 ⇔ 231 Rotation inverse de gobo, lent à rapide232 ⇔ 255 Effet de rebond, court à long

Canal	Fonction	Valeur	Pourcentage/Configuration
16 Roue de gobo 2		000 ⇔ 005	Ouvert
		006 ⇔ 011	Gobo 1 (Faisceau)
		012 ⇔ 017	Gobo 2 (Bars)
		018 ⇔ 023	Gobo 3 (Cercles)
		024 ⇔ 029	Gobo 4 (Rompre)
		030 ⇔ 035	Gobo 5 (Points)
		036 ⇔ 041	Gobo 6 (Circuits)
		042 ⇔ 047	Gobo 7 (Triangles)
		048 ⇔ 053	Gobo 8 (Forêt)
		054 ⇔ 063	Gobo 9 (Arcs en ciel)
		064 ⇔ 069	Tremblement gobo 9
		070 ⇔ 075	Tremblement gobo 8
		076 ⇔ 081	Tremblement gobo 7
		082 ⇔ 087	Tremblement gobo 6
		088 ⇔ 093	Tremblement gobo 5
		094 ⇔ 099	Tremblement gobo 4
		100 ⇔ 105	Tremblement gobo 3
		106 ⇔ 111	Tremblement gobo 2
		112 ⇔ 117	Tremblement gobo 1
		118 ⇔ 127	Ouvert
		128 ⇔ 191	Défilement de gobo, lent à rapide
		192 ⇔ 255	Défilement inverse de gobo, lent à rapide
17	Roue d'animation	000 ⇔ 255	Effet d'animation, 0–100%
18	Rotation de roue d'animation	000 ⇔ 124	Rotation de roue d'animation, rapide à lent
		125 ⇔ 130	Arrêt
		131 ⇔ 255	Rotation inverse de roue d'animation, lent à rapide
19	Lame 1-1	000 ⇔ 255	0–100%
20	Lame 1-2	000 ⇔ 255	0–100%
21	Lame 2-1	000 ⇔ 255	0–100%
22	Lame 2-2	000 ⇔ 255	0–100%
23	Lame 3-1	000 ⇔ 255	0–100%
24	Lame 3-2	000 ⇔ 255	0–100%
25	Lame 4-1	000 ⇔ 255	0–100%
26	Lame 4-2	000 ⇔ 255	0–100%
27	Rotation de cadre	000 ⇔ 255	0–100%
28	Mise au point	000 ⇔ 255	0–100%
29 Zoom	000 ⇔ 255 0–100%
30 Prisme 1		000 ⇔ 004	Pas de fonction
		005 ⇔ 255	Effet de prisme 1
31 Rotation de prisme 1		000 ⇔ 127	Index de rotation de prisme 1
		128 ⇔ 189	Rotation de prisme 1, rapide à lent
		190 ⇔ 193	Arrêt
		194 ⇔ 255	Rotation inverse de prisme 1, lent à rapide
32 Prisme 2		000 ⇔ 004	Pas de fonction
		005 ⇔ 255	Effet de prisme 2
33 Rotation de prisme 2		000 ⇔ 127	Index de rotation de prisme 2
		128 ⇔ 189	Rotation de prisme 2, rapide à lent
		190 ⇔ 193	Arrêt
		194 ⇔ 255	Rotation inverse de prisme 2, lent à rapide
34 Iris		000 ⇔ 063	Grand à petit
		064 ⇔ 127	Changement automatique, lent à rapide
		128 ⇔ 191	Étendre lent, rétrécir rapide (lent à rapide)
		192 ⇔ 255	Rétrécir lent, étendre rapide (lent à rapide)
35	Diffuseur 1	000 ⇔ 255	0–100%
36	Diffuseur 2	000 ⇔ 255	0–100%

Canal Fonction Valeur Pourcentage/Configuration

37	Pas de fonction	000 ⇔ 255	Pas de fonction
		000 ⇔ 007	Pas de fonction
		008 ⇔ 015	Faire le noir pendant XY
		016 ⇔ 023	Faire le noir pendant C
		024 ⇔ 031	Faire le noir pendant G
		032 ⇔ 039	Faire le noir pendant XY/C
		040 ⇔ 047	Faire le noir pendant XY/G
		048 ⇔ 055	Faire le noir pendant XY/C/G
		056 ⇔ 095	Pas de fonction
		096 ⇔ 103	Réinitialisation X
		104 ⇔ 111	Réinitialisation Y
		112 ⇔ 119	Réinitialisation couleur
		120 ⇔ 127	Réinitialisation de roues de gobo & rotation gobo
		128 ⇔ 135	Pas de fonction
		136 ⇔ 143	Réinitialisation prismes
		144 ⇔ 151	Réinitialisation cadre
		152 ⇔ 159	Tout réinitialiser
		160 ⇔ 167	Réinitialisation iris
		168 ⇔ 175	Réinitialisation diffusion
		176 ⇔ 183	Réinitialisation zoom
		184 ⇔ 191	Réinitialisation CMY
		192 ⇔ 199	Ventilateur en mode ECO
		200 ⇔ 207	Vitesse maximale ventilateur
		208 ⇔ 215	Ventilateur automatique
		216 ⇔ 220	Pas de fonction
		221 ⇔ 225	Mode rapide iris
		226 ⇔ 230	Mode lisse iris
		231 ⇔ 235	Permutation XY activée
		236 ⇔ 240	Permutation XY désactivée
		241 ⇔ 246	Ventilateur TV25
		247 ⇔ 250	Ventilateur TV35
		251 ⇔ 255	Pas de fonction
