MANUAL DE USUARIO Maverick MK3 Profile CX Chauvet

La Guía de Referencia Rápida (GRR) del Maverick MK3 Profile CX contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

• NO abra este producto. No contiene piezas reparables por el usuario.
• NO mire a la fuente de luz cuando el producto esté encendido.
• CUIDADO: Se sabe que la luz parpadeante puede desencadenar ataques epilépticos. El usuario debe cumplir con la legislación local con respecto a la notificación del uso de estroboscopio.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
• CUIDADO: La carcasa de este producto está caliente cuando las luces están en funcionamiento.

- Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.

- NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.

- Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.

- USE un cable de seguridad cuando monte este producto en lo alto.

- NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo. (IP20)

• NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.

- NO conecte este producto a un atenuador o reostato.

- Conecte este producto SOLO a un circuito con toma de tierra y protegido.

- Use SOLAMENTE los soportes de colgar/montar para mover este producto.

- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

- La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

Cumplimiento de la FCC

Este dispositivo cumple la parte 15, parte B de las normas FCC. El funcionamiento está supeditado al cumplimiento de estas dos condiciones:

1. Este dispositivo no puede causar interferencias perjudiciales; y
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que puedan causar un funcionamiento no deseado.

Cualquier cambio o modificación que no haya sido expresamente autorizado por la parte responsable de conformidad puede anular la potestad del usuario para hacer funcionar el equipo.

Advertencia de exposición a RF para América del Norte y Australia

¡Advertencia! Este equipo cumple los límites FCC de exposición a radiación establecidos para un entorno no controlado. Este equipo debe instalarse y manejarse con una distancia mínima de 20 cm entre el radiador y su cuerpo. Este transmisor no se debe situar junto a ninguna otra antena o transmisor ni hacerse funcionar en combinación con ellos.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va Incluido

• Maverick MK3 Profile CX con pantalla antirreflectante
- Cable de alimentación Seetronic Powerkon IP65
- 2 soportes Omega con material de montaje
• Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que.uede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado Negro Marrón Amarillo/Latón
CA Neutro Blanco Azul	Plata
CA Tierra	Verde/Amarillo	Verde/Amarillo	Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Sustitución del Fusible

1. Desconecte este producto de la alimentación.
2. Utilizando un destornillador plano, desatornille la tapa del portafusibles de la carcasa.
3. Quite el fusible fundido del portafusibles y sustitúyalo con uno nuevo del mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Enlace DMX

El Maverick MK3 Profile CX funcionará con un controlador DMX usando una conexión serie DMX de 5 o 3 pines. Hay un Manual DMX disponible en www.chauvetprofessional.com.

Conexión DMX

El Maverick MK3 Profile CX usa una conexión de datos DMX normal para sus personalidades: 38Ch y 54Ch. Vea el Manual de Usuario para conectar y configurar para funcionamiento DMX.

Conexiones de señal

Puede enlazar el Maverick MK3 Profile CX a un controlador o software controlador usando una conexión DMX, una conexión Ethernet o ambas. Si está usando otros productos compatibles con Art-Net™ o sACN, el Maverick MK3 Profile CX puede controlar cada uno individualmente en una sola red. Consulte el Manual de usuario para obtener información sobre cómo conectar y configurar el producto para estas señales.

Conexión Art-Net™

Art-Net™ es un protocolo Ethernet que utiliza TCP/IP para transferir gran cantidad de datos DMX512 usando una conexión etherCON RJ45 sobre una red de gran tamaño. Hay disponible un documento sobre el protocolo Art-Net™ desde www.chauvetprofessional.com. Chauvet Professional recomienda la utilización de modo Unicast para mejores resultados. Art-Net™ diseñado y copyright por Artistic Licence Holdings Ltd.

Conexión sACN

También conocido como ANSI E1.31, el streaming ACN es un protocolo Ethernet que usa las capas y formato de Architecture for Control Networks (arquitectura para redes de control) para transportar datos DMX512 sobre IP o cualquier otra red compatible con ACN.

RDM (gestión remota del dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El Maverick MK3 Profile CX admite protocolo RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Utilice al menos dos puntos de montaje por producto. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/productcategory/truss-clamps/.

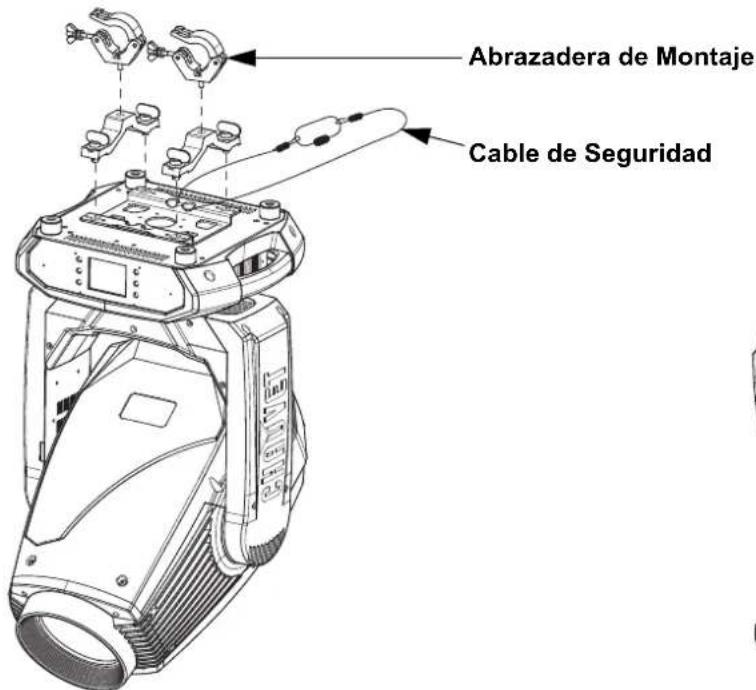

Diagrama de Montaje del Producto

Abrazadera de Montaje Cable de Seguridad

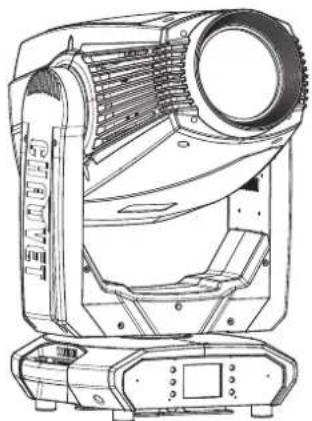

Montaje en Altura Montaje en el Suelo

Descripción del Panel de Control

Botón Nombre Función

		Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función
	Sale del menú o función actual
		Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función
	Navega hacia la izquierda por la lista de menú
		Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
	Navega hacia la derecha por la lista de menú

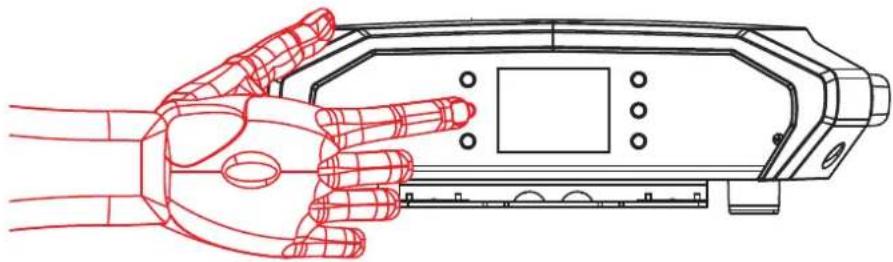

Pantalla alimentada con batería

Pulse y mantenga pulsado hasta que aparezca la pantalla de menú (aproximadamente 15 segundos).

Nivel principal	Niveles de Programación Descripción
Address 001-512 Configura la dirección de inicio
Network Setup	IP Mode	Manual Configurar	la dirección IP manualmente
		DHCP La red configurar la dirección IP
		Static El producto	configurar la dirección IP
	Universe	000-255 (Art-NetTM)001-256 (sACN)	Configurar el universo
	Ip 002. _ _ _ _ _	Configurar la dirección	IP en modo Manual
	SubMask _ _ _ _ _ _	Configurar la máscara de subred en modo Manual
Personality	Dmx Mode 38 CH	YES	Selecciona el modo 38 de canales
		NO
	Dmx Mode 54 CH	YES	Selecciona el modo 54 de canales
		NO
Settings	Control Mode	DMX	Selecciona el protocolo de control
		WDMX
		ArtNet
		sACN
	Pan Reverse	NO Desplazamiento lateral normal
		YES Desplazamiento lateral inversa
	Tilt Reverse	NO Inclinación normal
		YES Inclinación inversa
	Screen Reverse	NO Pantalla normal
		YES Pantalla inversa
		AUTO Orientación de pantalla automático
	Pan Angle	540 Rango de desplazamiento lateral: 540°
		360 Rango de desplazamiento lateral: 360°
		180 Rango de desplazamiento lateral: 180°
	Tilt Angle	270 Rango de inclinación: 270°
		180 Rango de inclinación: 180°
		90	Rango de inclinación: 90°
	BL. O. P/T Move	NO No blackout mientras se desplaza/inclina
		YES Blackout mientras se desplaza/inclina
	BL. O. Color Move	NO	No blackout mientras la rueda de color se mueve
		YES	Blackout mientras la rueda de color se mueve
	BL. O. Gobo Move	NO	No blackout mientras las ruedas de gobo se mueve
		YES	Blackout mientras las ruedas de gobo se mueve
	Calibration	NO Calibración deshabilitada
		YES Calibración habilitada
	Touchscreen Lock	NO Pantalla táctil habilitada
		YES Pantalla táctil deshabilitada
	Lock Screen	NO	Bloqueo los botones y pantalla táctil
		YES	Contraseña: 0920
	Swap XY	NO No intercambiar panorámica e inclinación
		YES Panorámica	controla inclinación, y viceversa
	WDMX Reset	NO No restablecer WDMX
		YES Restablecer WDMX
	Backlight Timer	30S	La pantalla se apaga a los 30 segundos
		1M	La pantalla se apaga al cabo de 1 minuto
		5M	La pantalla se apaga al cabo de 5 minutos
		ON La pantalla permanece encendida
	Loss of Data	Hold	Mantiene la última señal recibida
		Close Pone el dispositivo en blackout
Nivel principal	Niveles de Programación Descripción
Settings (cont.)	Fans		Auto	Velocidad del ventilador según la temperatura del producto
			Full Velocidad del ventilador siempre alta
			ECO Modo silencioso
			TV25	Mantiene la salida del LED hasta una temperatura ambiente de 77 °F (25 °C) (TV25) o 95 °F (35 °C) (TV35).Cuando utilice estos modos de ventilador, configure las PWM Options en 6000Hz o 15000Hz para evitar cualquier posible ruido de armonización.
			TV35
	Dimmer Curve		Linear	Configura la curva del atenuador
			Square
			I Squa
			SCurve
			Linear2
	PWM Option		600Hz	Selecciona la frecuencia de emisión PWM
			1200Hz
			2000Hz
			4000Hz
			6000Hz
			15000Hz
	Preset Select		PRESET A	Opciones de menú preconfiguradas grabadas
			PRESET B
			PRESET C
	Preset Sync		NO Permite transferir las opciones de menú preconfiguradas grabadas a otros Maverick MK3 Profile CX de la cadena DMX
			YES
	Reset Function	Pan/Tilt		NO/YES
		Iris/Prism
		Color/CMY/Blade
		Gobo/Gobo Rotate
		Frost/Animation
		All
	Factory Settings		NO	Restablece el dispositivo a la configuración de fábrica
			YES
Test	Auto Test Prueba automática de todas las funciones
	Manual Test	Pan		000–255
		Pan Fine
		Tilt
		Tilt Fine
		P/T Speed
		Dimmer
		Dimmer Fine
		Shutter
		Virtual Shaking
		Cyan
		Magenta
		Yellow
		CTO
		Color
		Gobo
Nivel principal	Niveles de Programación			Descripción
Test (cont.)	Manual Test (cont.)	Gobo Rotate	000–255	Controlar y probar todas las funciones a través del panel de control
		Gobo Index
		Gobo2
		Animation
		Animation Rotate
		Blade1- 1
		Blade1- 1 Fine
		Blade1- 2
		Blade1- 2 Fine
		Blade2- 1
		Blade2- 1 Fine
		Blade2- 2
		Blade2- 2 Fine
		Blade3- 1
		Blade3- 1 Fine
		Blade3- 2
		Blade3- 2 Fine
		Blade4- 1
		Blade4- 1 Fine
		Blade4- 2
		Blade4- 2 Fine
		Blade Rotate
		Blade. Rota Fine
		Focus
		Focus Fine
		Focus Auto
		Zoom
		Zoom Fine
		Prism
		Prism Rotate
		Prism2
		Prism2 Rotate
		Iris
		Frost
		Frost2
		CMY Macro
		CMY Macro Speed
		Special Function
Information	Fixture Information	Ver V_Muestra la versión de firmware
		Running Mode __ Muestra el modo de ejecución actual
		DMX Address __ Muestra la dirección de inicio actual
		Temperature __		Muestra la temperatura del producto en °C
		Fixture Hours __		Muestra el número de horas que el producto ha estado encendido
		Ip __ Muestra la dirección IP actual
		SubMask __ Muestra la máscara de subred actual
		MAC __ Muestra la dirección MAC actual
	Fan Information	head Fan1–6 Speed __		Muestra la velocidad de los ventiladores de la cabeza en rpm
	Error Information		____	Muestra cualquier error o “No Error!”
	Channel Information	Frequency		Muestra todos los valores actuales de las señales de entrada, 000–255
		Pan
		Pan Fine
Nivel principal	Niveles de Programación Descripción
Information (cont.)	Channel Information (cont.)	Tilt	---	Muestra todos los valores actuales de las señales de entrada, 000–255
		Tilt Fine
		P/T Speed
		Dimmer
		Dimmer Fine
		Shutter
		Virtual Shaking
		Cyan
		Magenta
		Yellow
		CTO
		Color
		Gobo
		Gobo Rotate
		Gobo Index
		Gobo2
		Animation
		Animation Rotate
		Blade1- 1
		Blade1- 1 Fine
		Blade1- 2
		Blade1- 2 Fine
		Blade2- 1
		Blade2- 1 Fine
		Blade2- 2
		Blade2- 2 Fine
		Blade3- 1
		Blade3- 1 Fine
		Blade3- 2
		Blade3- 2 Fine
		Blade4- 1
		Blade4- 1 Fine
		Blade4- 2
		Blade4- 2 Fine
		Blade Rotate
		Blade. Rota Fine
		Focus
		Focus Fine
		Focus Auto
		Zoom
		Zoom Fine
		Prism
		Prism Rotate
		Prism2
		Prism2 Rotate
		Iris
		Frost
		Frost2
		CMY Macro
		CMY Macro Speed
		Special Function

Valores DMX
Dmx Mode 54 CH

Canal Función Valor Porcentaje/Configuración
1	Desplazamiento lateral	000 ⇔ 255	0–100%
2	Desplazamiento lateral fino	000 ⇔ 255	Control fino (16 bits)
3 Inclinación 000 ⇔ 255 0–100%
4	Inclinación fino	000 ⇔ 255	Control fino (16 bits)
5	Velocidad de desplaza/inclina	000 ⇔ 255	Rápido a lento
6 Atenuador 000 ⇔ 255 0–100%
7	Atenuador fino	000 ⇔ 255	Control fino (16 bits)
8 Obturador		000 ⇔ 003	Cerrado
		004 ⇔ 007	Abierto
		008 ⇔ 076	Estroboscopio, lento a rápido
		077 ⇔ 145	Estroboscopio pulso, lento a rápido
		146 ⇔ 215	Estroboscopio aleatorio, lento a rápido
		216 ⇔ 255	Abierto
9 Virtual Strobe		000 ⇔ 001	Sin función
		002 ⇔ 128	Estroboscopio vibratorio, lento a rápido
		129 ⇔ 255	Vibración de desvanecimiento, lento a rápido
10 Cian 000 ⇔ 255 0–100%
11	Magenta	000 ⇔ 255	0–100%
12	Amarillo	000 ⇔ 255	0–100%
13	CTO	000 ⇔ 255	0–100%
14 Rueda de color		000 ⇔ 007	Abierto
		008 ⇔ 015	Rojo
		016 ⇔ 023	Naranja
		024 ⇔ 031	Verde
		032 ⇔ 039	Amarillo
		040 ⇔ 047	Azul oscuro
		048 ⇔ 059	8000K CTB
		060 ⇔ 187	Rueda de color indexación
		188 ⇔ 219	Desplazamiento de color, rápido a lento
		220 ⇔ 223	Parada
		224 ⇔ 255	Desplazamiento inverso de color, lento a rápido.
15 Rueda de gobo 1		000 ⇔ 007	Abierto
		008 ⇔ 015	Gobo 1 (Veleros)
		016 ⇔ 023	Gobo 2 (Punto radial)
		024 ⇔ 031	Gobo 3 (Cuchilla de corte)
		032 ⇔ 039	Gobo 4 (Tornillos)
		040 ⇔ 047	Gobo 5 (Vidrio de ducha)
		048 ⇔ 055	Gobo 6 (Nubes balísticas)
		056 ⇔ 063	Gobo 7 (Cuatro ojos)
		064 ⇔ 071	Gobo 7 vibrando
		072 ⇔ 079	Gobo 6 vibrando
		080 ⇔ 087	Gobo 5 vibrando
		088 ⇔ 095	Gobo 4 vibrando
		096 ⇔ 103	Gobo 3 vibrando
		104 ⇔ 111	Gobo 2 vibrando
		112 ⇔ 119	Gobo 1 vibrando
		120 ⇔ 127	Abierto
		128 ⇔ 191	Desplazamiento de gobo, lento a rápido
		192 ⇔ 255	Desplazamiento inverso de gobo, lento a rápido
Canal	Función	Valor	Porcentaje/Configuración
16 Gobo 1 giratorio		000 ⇔ 063	ndice de gobo giratorio
		064 ⇔ 145	Rotación de gobo, lento a rápido
		146 ⇔ 149	Parada
		150 ⇔ 231	Rotación inversa de gobos, lento a rápido
		232 ⇔ 255	Efecto rebote, corto a largo
17	Rueda de gobo 1 indexación	000 ⇔ 255	Control fino (16 bits)
18 Rueda de gobo 2		000 ⇔ 005	Open
		006 ⇔ 011	Gobo 1 (Haz)
		012 ⇔ 017	Gobo 2 (Barras)
		018 ⇔ 023	Gobo 3 (Círculos)
		024 ⇔ 029	Gobo 4 (Ruptura)
		030 ⇔ 035	Gobo 5 (Puntos)
		036 ⇔ 041	Gobo 6 (Circuitos)
		042 ⇔ 047	Gobo 7 (Triángulos)
		048 ⇔ 053	Gobo 8 (Bosque)
		054 ⇔ 063	Gobo 9 (Arcoiris)
		064 ⇔ 069	Gobo 9 vibrando
		070 ⇔ 075	Gobo 8 vibrando
		076 ⇔ 081	Gobo 7 vibrando
		082 ⇔ 087	Gobo 6 vibrando
		088 ⇔ 093	Gobo 5 vibrando
		094 ⇔ 099	Gobo 4 vibrando
		100 ⇔ 105	Gobo 3 vibrando
		106 ⇔ 111	Gobo 2 vibrando
		112 ⇔ 117	Gobo 1 vibrando
		118 ⇔ 127	Abierto
		128 ⇔ 191	Desplazamiento de gobo, lento a rápido
		192 ⇔ 255	Desplazamiento inverso de gobo, lento a rápido
19	Rueda de animación	000 ⇔ 255	Efecto animación, 0–100%
20	Rotación de rueda de animación	000 ⇔ 124	Rotación de rueda de animación, rápido a lento
		125 ⇔ 130	Parada
		131 ⇔ 255	Rotación inversa de rueda de animación, lento a rápido
21	Cuchilla 1-1	000 ⇔ 255	0–100%
22	Cuchilla 1-1 fino	000 ⇔ 255	Control fino (16 bits)
23	Cuchilla 1-2	000 ⇔ 255	0–100%
24	Cuchilla 1-2 fino	000 ⇔ 255	Control fino (16 bits)
25	Cuchilla 2-1	000 ⇔ 255	0–100%
26	Cuchilla 2-1 fino	000 ⇔ 255	Control fino (16 bits)
27	Cuchilla 2-2	000 ⇔ 255	0–100%
28	Cuchilla 2-2 fino	000 ⇔ 255	Control fino (16 bits)
29	Cuchilla 3-1	000 ⇔ 255	0–100%
30	Cuchilla 3-1 fino	000 ⇔ 255	Control fino (16 bits)
31	Cuchilla 3-2	000 ⇔ 255	0–100%
32	Cuchilla 3-2 fino	000 ⇔ 255	Control fino (16 bits)
33	Cuchilla 4-1	000 ⇔ 255	0–100%
34	Cuchilla 4-1 fino	000 ⇔ 255	Control fino (16 bits)
35	Cuchilla 4-2	000 ⇔ 255	0–100%
36	Cuchilla 4-2 fino	000 ⇔ 255	Control fino (16 bits)
37	Rotación de marco	000 ⇔ 255	0–100%
38	Rotación fino de marco	000 ⇔ 255	Control fino (16 bits)
39 Foco 000 ⇔ 255 0–100%
40	Foco fino	000 ⇔ 255	Control fino (16 bits)
41 Foco automático		000 ⇔ 010	Sin función
		011 ⇔ 030	0–5 m
		031 ⇔ 050	6 m
		051 ⇔ 070	7 m
		071 ⇔ 090	8 m
		091 ⇔ 110	9 m
		111 ⇔ 130	10 m
		131 ⇔ 150	12,5 m
		151 ⇔ 170	15 m
		171 ⇔ 190	17,5 m
		191 ⇔ 210	20–60 m
		211 ⇔ 255	Detectar automáticamente la distancia
42 Zoom 000 ⇔ 255 0–100%
43	Zoom fino	000 ⇔ 255	Control fino (16 bits)
44 Prisma 1		000 ⇔ 004	Sin función
		005 ⇔ 255	Efecto prisma 1
45 Rotación de Prisma 1		000 ⇔ 127	Prisma 1 giratorio indexación
		128 ⇔ 189	Rotación de prisma 1, rápido a lento
		190 ⇔ 193	Parada
		194 ⇔ 255	Rotación inverso de prisma 1, lento a rápido
46 Prisma 2		000 ⇔ 004	Sin función
		005 ⇔ 255	Efecto prisma 2
47 Rotación de Prisma 2		000 ⇔ 127	Prisma 2 giratorio indexación
		128 ⇔ 189	Rotación de prisma 2, rápido a lento
		190 ⇔ 193	Parada
		194 ⇔ 255	Rotación inverso de prisma 2, lento a rápido
48 Iris		000 ⇔ 063	Grande a pequeño
		064 ⇔ 127	Cambio automático, lento a rápido
		128 ⇔ 191	Encogimiento lento, expandir rápido (lento a rápido)
		192 ⇔ 255	Expandir lento, encogimiento rápido (lento a rápido)
49 Difusor 1 000 ⇔		255	0–100%
50	Difusor 2	000 ⇔ 255	0–100%
51	Sin función	000 ⇔ 255	Sin función
52 Macro de CMY		000 ⇔ 009	Sin función
		010 ⇔ 255	CMY macro
53	Velocidad de macro de CMY	000 ⇔ 255	Velocidad de CMY macro, rápido a lento
54 Control		000 ⇔ 007	Sin función
		008 ⇔ 015	Oscuro XY
		016 ⇔ 023	Oscuro C
		024 ⇔ 031	Oscuro G
		032 ⇔ 039	Oscuro XY/C
		040 ⇔ 047	Oscuro XY/G
		048 ⇔ 055	Oscuro XY/C/G
		056 ⇔ 095	Sin función
		096 ⇔ 103	Restablecer X
		104 ⇔ 111	Restablecer Y
		112 ⇔ 119	Restablecer color
		120 ⇔ 127	Restablecer gobo y gobo giratorio
		128 ⇔ 135	Sin función
		136 ⇔ 143	Restablecer prismas
		144 ⇔ 151	Restablecer marco obturador
		152 ⇔ 159	Restablecer todos
		160 ⇔ 167	Restablecer iris
		168 ⇔ 175	Restablecer difusor
		176 ⇔ 183	Restablecer zoom
		184 ⇔ 191	Restablecer CMY
		192 ⇔ 199	Modo de ventilador ECO
		200 ⇔ 207	Velocidad de ventilador máxima
		208 ⇔ 215	Ventilador automático
		216 ⇔ 220	Sin función
		221 ⇔ 225	Modo iris rápido
		226 ⇔ 230	Modo iris suave
		231 ⇔ 235	Intercambio XY activado
		236 ⇔ 240	Intercambio XY desactivado
		241 ⇔ 246	Ventilador TV25
		247 ⇔ 250	Ventilador TV35
		251 ⇔ 255	Sin función

Dmx Mode 38 CH

Canal	Función	Valor	Porcentaje/Configuración
1	Desplazamiento lateral	000 ⇔ 255	0–100%
2	Desplazamiento lateral fino	000 ⇔ 255	Control fino (16 bits)
3 Inclinación 000 ⇔ 255 0–100%
4	Inclinación fino	000 ⇔ 255	Control fino (16 bits)
5	Velocidad de desplaza/inclina	000 ⇔ 255	Rápido a lento
6 Atenuador 000 ⇔ 255 0–100%
7 Obturador		000 ⇔ 003	Cerrado
		004 ⇔ 007	Abierto
		008 ⇔ 076	Estroboscopio, lento a rápido
		077 ⇔ 145	Estroboscopio pulso, lento a rápido
		146 ⇔ 215	Estroboscopio aleatorio, lento a rápido
		216 ⇔ 255	Abierto
8 Virtual Strobe		000 ⇔ 001	Sin función
		002 ⇔ 128	Estroboscopio vibratorio, lento a rápido
		129 ⇔ 255	Vibración de desvanecimiento, lento a rápido
9	C i a n	000 ⇔ 255 0–100%
10	Magenta	000 ⇔ 255	0–100%
11	Amarillo	000 ⇔ 255	0–100%
12	CTO	000 ⇔ 255	0–100%
13 Rueda de color		000 ⇔ 007	Abierto
		008 ⇔ 015	Rojo
		016 ⇔ 023	Naranja
		024 ⇔ 031	Verde
		032 ⇔ 039	Amarillo
		040 ⇔ 047	Azul oscuro
		048 ⇔ 059	8000K CTB
		060 ⇔ 187	Rueda de color indexación
		188 ⇔ 219	Desplazamiento de color, rápido a lento
		220 ⇔ 223	Parada
		224 ⇔ 255	Desplazamiento inverso de color, lento a rápido.
14 Rueda de gobo 1		000 ⇔ 007	Abierto
		008 ⇔ 015	Gobo 1 (Veleros)
		016 ⇔ 023	Gobo 2 (Punto radial)
		024 ⇔ 031	Gobo 3 (Cuchilla de corte)
		032 ⇔ 039	Gobo 4 (Tornillos)
		040 ⇔ 047	Gobo 5 (Vidrio de ducha)
		048 ⇔ 055	Gobo 6 (Nubes balísticas)
		056 ⇔ 063	Gobo 7 (Cuatro ojos)
		064 ⇔ 071	Gobo 7 vibrando
		072 ⇔ 079	Gobo 6 vibrando
		080 ⇔ 087	Gobo 5 vibrando
		088 ⇔ 095	Gobo 4 vibrando
		096 ⇔ 103	Gobo 3 vibrando
		104 ⇔ 111	Gobo 2 vibrando
		112 ⇔ 119	Gobo 1 vibrando
		120 ⇔ 127	Abierto
		128 ⇔ 191	Desplazamiento de gobo, lento a rápido
		192 ⇔ 255	Desplazamiento inverso de gobo, lento a rápido
15 Gobo 1 giratorio		000 ⇔ 063	Índice de gobo giratorio
		064 ⇔ 145	Rotación de gobo, lento a rápido
		146 ⇔ 149	Parada
		150 ⇔ 231	Rotación inversa de gobos, lento a rápido
		232 ⇔ 255	Efecto rebote, corto a largo
16 Rueda de gobo 2		000 ⇔ 005	Open
		006 ⇔ 011	Gobo 1 (Haz)
		012 ⇔ 017	Gobo 2 (Barras)
		018 ⇔ 023	Gobo 3 (Círculos)
		024 ⇔ 029	Gobo 4 (Ruptura)
		030 ⇔ 035	Gobo 5 (Puntos)
		036 ⇔ 041	Gobo 6 (Circuitos)
		042 ⇔ 047	Gobo 7 (Triángulos)
		048 ⇔ 053	Gobo 8 (Bosque)
		054 ⇔ 063	Gobo 9 (Arcoiris)
		064 ⇔ 069	Gobo 9 vibrando
		070 ⇔ 075	Gobo 8 vibrando
		076 ⇔ 081	Gobo 7 vibrando
		082 ⇔ 087	Gobo 6 vibrando
		088 ⇔ 093	Gobo 5 vibrando
		094 ⇔ 099	Gobo 4 vibrando
		100 ⇔ 105	Gobo 3 vibrando
		106 ⇔ 111	Gobo 2 vibrando
		112 ⇔ 117	Gobo 1 vibrando
		118 ⇔ 127	Abierto
		128 ⇔ 191	Desplazamiento de gobo, lento a rápido
		192 ⇔ 255	Desplazamiento inverso de gobo, lento a rápido
17	Rueda de animación	000 ⇔ 255	Efecto animación, 0–100%
18	Rotación de rueda de animación	000 ⇔ 124	Rotación de rueda de animación, rápido a lento
		125 ⇔ 130	Parada
		131 ⇔ 255	Rotación inversa de rueda de animación, lento a rápido
19	Cuchilla 1-1	000 ⇔ 255	0–100%
20	Cuchilla 1-2	000 ⇔ 255	0–100%
21	Cuchilla 2-1	000 ⇔ 255	0–100%
22	Cuchilla 2-2	000 ⇔ 255	0–100%
23	Cuchilla 3-1	000 ⇔ 255	0–100%
24	Cuchilla 3-2	000 ⇔ 255	0–100%
25	Cuchilla 4-1	000 ⇔ 255	0–100%
26	Cuchilla 4-2	000 ⇔ 255	0–100%
27	Rotación de marco	000 ⇔ 255	0–100%
28 Foco	000 ⇔ 255 0–100%
29 Zoom	000 ⇔ 255 0–100%
30 Prisma 1		000 ⇔ 004	Sin función
		005 ⇔ 255	Efecto prisma 1
31 Rotación de Prisma 1		000 ⇔ 127	Prisma 1 giratorio indexación
		128 ⇔ 189	Rotación de prisma 1, rápido a lento
		190 ⇔ 193	Parada
		194 ⇔ 255	Rotación inverso de prisma 1, lento a rápido
32 Prisma 2		000 ⇔ 004	Sin función
		005 ⇔ 255	Efecto prisma 2
33 Rotación de Prisma 2		000 ⇔ 127	Prisma 2 giratorio indexación
		128 ⇔ 189	Rotación de prisma 2, rápido a lento
		190 ⇔ 193	Parada
		194 ⇔ 255	Rotación inverso de prisma 2, lento a rápido
34 Iris		000 ⇔ 063	Grande a pequeño
		064 ⇔ 127	Cambio automático, lento a rápido
		128 ⇔ 191	Encogimiento lento, expandir rápido (lento a rápido)
		192 ⇔ 255	Expandir lento, encogimiento rápido (lento a rápido)
35	Difusor 1	000 ⇔ 255	0–100%
36	Difusor 2	000 ⇔ 255	0–100%
Canal Función Valor Porcentaje/Configuración
37	Sin función	000 ⇔ 255	Sin función
		000 ⇔ 007	Sin función
		008 ⇔ 015	Oscuro XY
		016 ⇔ 023	Oscuro C
		024 ⇔ 031	Oscuro G
		032 ⇔ 039	Oscuro XY/C
		040 ⇔ 047	Oscuro XY/G
		048 ⇔ 055	Oscuro XY/C/G
		056 ⇔ 095	Sin función
		096 ⇔ 103	Restablecer X
		104 ⇔ 111	Restablecer Y
		112 ⇔ 119	Restablecer color
		120 ⇔ 127	Restablecer gobo y gobo giratorio
		128 ⇔ 135	Sin función
		136 ⇔ 143	Restablecer prismas
		144 ⇔ 151	Restablecer marco obturador
		152 ⇔ 159	Restablecer todos
		160 ⇔ 167	Restablecer iris
		168 ⇔ 175	Restablecer difusor
		176 ⇔ 183	Restablecer zoom
		184 ⇔ 191	Restablecer CMY
		192 ⇔ 199	Modo de ventilador ECO
		200 ⇔ 207	Velocidad de ventilador máxima
		208 ⇔ 215	Ventilador automático
		216 ⇔ 220	Sin función
		221 ⇔ 225	Modo iris rápido
		226 ⇔ 230	Modo iris suave
		231 ⇔ 235	Intercambio XY activado
		236 ⇔ 240	Intercambio XY desactivado
		241 ⇔ 246	Ventilador TV25
		247 ⇔ 250	Ventilador TV35
		251 ⇔ 255	Sin función

Address: Av. de las Partidas 34 - 3B

Lerma, Edo. de México, CP 52000

Voice: [phone]

Email: [e-mail]
