GEBRUIKSAANWIJZING Maverick MK3 Profile CX Chauvet

Over deze handleiding

De Maverick MK3 Profile CX Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• LET OP: De knipperende lamp kan epileptische aanvallen opwekken. De gebruiker moet zich houden aan lokale wetgeving met betrekking tot melding van stroboscoopgebruik.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
  • Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
• Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
  • GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
• Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden. (IP20)
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
• Sluit dit product NIET aan op een dimmer of een regelweerstand.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Gebruik UITSLUITEND de montagebeugels of de hendels om dit product te dragen. Draag het product niet aan de bewegende kop.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

FCC-naleving

Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Eventuele wijzigingen of aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig verklaren.

RF-blootstellingswaarschuwing voor Noord-Amerika en Australië

Waarschuwing! Deze apparatuur voldoet aan de FCC-limieten voor blootstelling aan straling die zijn vastgesteld voor een ongecontroleerde omgeving. Deze apparatuur moet geplaatst en gebruikt worden met een minimale afstand van 20 cm tussen de radiator en uw lichaam. Deze zender mag niet op dezelfde locatie worden gebruikt als of geplaatst worden bij een andere antenne of zender.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie.

Wat is inbegrepen

• Maverick MK3 Profile CX met verblindingscherm
• Seetronic Powerkon IP65 stroomsnoer
• 2 Omegabeugels met bevestigingsapparatuur
  • Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz. AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel	Groen/geel	Groen

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

De zekering vervangen

1. Ontkoppel dit product van de stroom.
2. Gebruik een platkopschroevendraaier en schroef de kap van de zekeringshouder los van de behuizing.
3. Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

DMX-koppeling

De Maverick MK3 Profile CX kan met een DMX-controller werken met een 3- of 5-pins DMX seriële verbinding. Op www.chauvetprofessional.com. is een DMX basishandleiding verkrijgbaar.

DMX-aansluiting

De Maverick MK3 Profile CX gebruikt een normale DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 38Ch en 54Ch. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

Signaal-verbindingen

U kunt de Maverick MK3 Profile CX aansluiten op een controller of controllersoftware met behulp van een DMX-aansluiting, een ethernetverbinding of beide. Bij het gebruik van andere Art-Net™ of sACN-compatible producten met de Maverick MK3 Profile CX, kunt u deze individueel aansturen op een enkel netwerk. Zie de gebruikershandleiding voor meer informatie over het verbinden en configureren van het product voor deze signalen.

Art-Net™ aansluiting

Art-Net™ is een ethernet-protocol dat gebruikmaakt van TCP/IP dat over een groot netwerk grote hoeveelheden DMX512-gegevens verzendt met behulp van een etherCON RJ45-verbinding. Een Art-Net™-protocoldocument is te verkrijgen op www.chauvetprofessional.com. Chauvet Professional raadt het gebruik van unicast-modus voor het beste resultaat.

Art-Net™ ontworpen en auteursrecht door Artistic Licence Holdings Ltd.

sACN aansluiting

Streaming-ACN staat ook wel bekend als ANSI E1.31 en is een ethernetprotocol dat de laag- en opmaakstructuur gebruikt van Architecture for Control Networks om DMX512-gegevens te transporteren over IP of een ander ACN compatibel netwerk.

RDM (apparaatbeheer op afstand)

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De Maverick MK3 Profile CX ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Gebruik ten minste twee montagepunten per product. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps/.

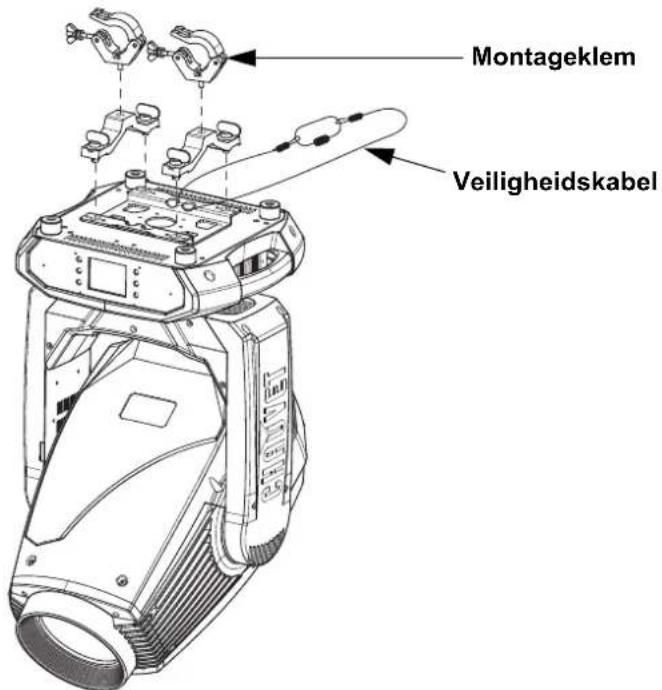

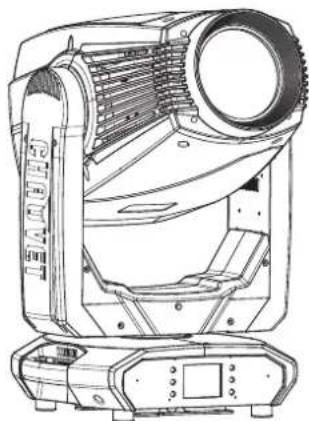

Montagediagram van het product

Montageklem Veiligheidskabel

Montage boven het hoofd Plaatsing op de vloer
Beschrijving bedieningspaneel

Toets Name Functie
< ↑ >		Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
< ☐ >		Sluit het huidige menu of functie af
< ↓ >		Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie
< ◀ >		Navigeert naar links door de menulijst
< ← >		Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
< ➔ >		Navigeert naar rechts door de menulijst

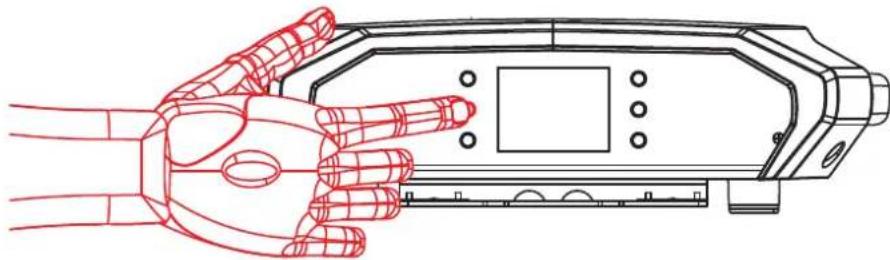

Batterij-aangedreven display

Ingedrukt houden totdat het menuscherm verschijnt (ongeveer 15 seconden).

Hoofdniveau	Programmeerniveaus Beschrijving
Address 001-512 Stelt het startadres in
Network Setup	IP Mode	Manual Stel het IP-adres handmatig in
		DHCP Netwerk stelt het IP-adres in
		Static Product stelt het IP-adres in
	Universe	000-255 (Art-NetTM)001-256 (sACN)	Stelt de universe in
	Ip 002._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._._.-
	SubMask _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _		Stelt het Subnet Mask in handmatige modus in
Personality	Dmx Mode 38 CH	YES	Selecteert de 38-kanaalsmodus
		NO
	Dmx Mode 54 CH	YES	Selecteert de 54-kanaalsmodus
		NO
Settings	Control Mode	DMX	Stelt het besturingsprotocol in
		WDMX
		ArtNet
		sACN
	Pan Reverse	NO Normale zwenkbediening
		YES Omgekeerde zwenkbediening
	Tilt Reverse	NO Normale kantelbediening
		YES Omgekeerde kantelbediening
	Screen Reverse	NO Display in normale oriëntatie
		YES Display in ondersteboven oriëntatie
		AUTO Automatische oriëntatie van het display
	Pan Angle	540 540° zwenkhoekbereik
		360 360° zwenkhoekbereik
		180 180° zwenkhoekbereik
	Tilt Angle	270 270° kantelhoekbereik
		180 180° kantelhoekbereik
		90 90° kantelhoekbereik
	BL. O. P/T Move	NO Niet verduisteren tijdens kantelen/zwenken
		YES Verduisteren tijdens kantelen/zwenken
	BL. O. Color Move	NO	Niet verduisteren tijdens kleurenwiel beweegt
		YES Verduisteren tijdens kleurenwiel beweegt
	BL. O. Gobo Move	NO	Niet verduisteren tijdens gobowielen beweegt
		YES	Verduisteren tijdens gobowielen beweegt
	Calibration	NO Kalibratie uitgeschakeld
		YES Kalibratie ingeschakeld
	Touchscreen Lock	NO Touchscreen ingeschakeld
		YES Touchscreen uitgeschakeld
	Lock Screen	NO	Vergrendel knoppen en touch screen
		YES	Toegangscode: 0920
	Swap XY	NO Niet kantelen en zwenken verwisselen
		YES Zwenken regelt kantelen, en omgekeerd
	WDMX Reset	NO Niet WDMX resetten
		YES WDMX resetten
	Backlight Timer	30S	Beeldscherm schakelt uit na 30 seconden
		1M	Beeldscherm schakelt uit na 1 minuut
		5M	Beeldscherm schakelt uit na 5 minuten
		ON Beeldscherm blijft aan
	Loss of Data	Hold	Houdt laatst ontvangen signaal vast
		Close Verduistert de armatuur
Hoofdniveau	Programmeerniveaus Beschrijving
Settings (vervolg)	Fans		Auto	Ventilatorsnelheid in overeenstemming met de producttemperatuur
			Full Ventilatorsnelheid op hoog ingesteld
			ECO Stille modus
			TV25	Houdt de LED-output op peil tot een omgevingstemperatuur van 77 °F (25 °C) (TV25) of 95 °F (35 °C) (TV35).Stel bij gebruik van deze ventilatormodi de PWM Options in op 6000Hz of 15000Hz om mogelijke harmonisatieruis te voorkomen.
			TV35
	Dimmer Curve		Linear	Stelt de dimcurve in
			Square
			I Squa
			SCurve
			Linear2
	PWM Option		600Hz	Selecteert de PWM-uitgangsfrequentie
			1200Hz
			2000Hz
			4000Hz
			6000Hz
			15000Hz
	Preset Select		PRESET A	Opgenomen vooringestelde menuoptiesPRESET B
			PRESET C
	Preset Sync		NO Zorgt ervoor	dat opgenomen vooringestelde menuopties worden overgezet op andere Maverick MK3 Profile CX in de DMX-keten
			YES
	Reset Function	Pan/Tilt		NO/YES
		Iris/Prism
		Color/CMY/Blade
		Gobo/Gobo Rotate
		Frost/Animation
		All
	Factory Settings		NO	Reset naar standaard fabrieksinstellingen
			YES
Test	Auto Test Test alle functies automatisch
	Manual Test	Pan		000–255
		Pan Fine
		Tilt
		Tilt Fine
		P/T Speed
		Dimmer
		Dimmer Fine
		Shutter
		Virtual Shaking
		Cyan
		Magenta
		Yellow
		CTO
		Color
		Gobo
		Gobo Rotate
		Gobo Index
Hoofdniveau	Programmeerniveaus			Beschrijving
Test (vervolg)	Manual Test (vervolg)	Gobo2	000-255	Test en regel alle instellingen handmatig via het bedieningspaneel
		Animation
		Animation Rotate
		Blade1- 1
		Blade1- 1 Fine
		Blade1- 2
		Blade1- 2 Fine
		Blade2- 1
		Blade2- 1 Fine
		Blade2- 2
		Blade2- 2 Fine
		Blade3- 1
		Blade3- 1 Fine
		Blade3- 2
		Blade3- 2 Fine
		Blade4- 1
		Blade4- 1 Fine
		Blade4- 2
		Blade4- 2 Fine
		Blade Rotate
		Blade. Rota Fine
		Focus
		Focus Fine
		Focus Auto
		Zoom
		Zoom Fine
		Prism
		Prism Rotate
		Prism2
		Prism2 Rotate
		Iris
		Frost
		Frost2
		CMY Macro
		CMY Macro Speed
		Special Function
Information	Fixture Information	Ver V_ Toont de firmwareversie
		Running Mode _ Toont de huidige bedrijfsmodus
		DMX Address _ Toont het huidige startadres
		Temperature _ Toont de huidige temperatuur in °C
		Fixture Hours _ Toont het product is ingeschakeld
		Ip _ Toont het huidige IP-adres
		SubMask _ Toont het huidige Subnet Mask
		MAC _ Toont het huidige MAC-adres
	Fan Information	head Fan1-6 Speed _		Toont snelheid van kopventilators in toeren per minuut
	Error Information		_
	Channel Information	Frequency		_
		Pan
		Pan Fine
		Tilt
Hoofdniveau	Programmeerniveaus Beschrijving
Information (vervolg)	Channel Information (vervolg)	Tilt Fine	---	Toont alle huidige waarden van ingangssignalen, 000-255
		P/T Speed
		Dimmer
		Dimmer Fine
		Shutter
		Virtual Shaking
		Cyan
		Magenta
		Yellow
		CTO
		Color
		Gobo
		Gobo Rotate
		Gobo Index
		Gobo2
		Animation
		Animation Rotate
		Blade1- 1
		Blade1- 1 Fine
		Blade1- 2
		Blade1- 2 Fine
		Blade2- 1
		Blade2- 1 Fine
		Blade2- 2
		Blade2- 2 Fine
		Blade3- 1
		Blade3- 1 Fine
		Blade3- 2
		Blade3- 2 Fine
		Blade4- 1
		Blade4- 1 Fine
		Blade4- 2
		Blade4- 2 Fine
		Blade Rotate
		Blade. Rota Fine
		Focus
		Focus Fine
		Focus Auto
		Zoom
		Zoom Fine
		Prism
		Prism Rotate
		Prism2
		Prism2 Rotate
		Iris
		Frost
		Frost2
		CMY Macro
		CMY Macro Speed
		Special Function

DMX-waarden
Dmx Mode 54 CH

Kanaal Functie Waarde Percentage/instelling
1	Z w e n	k e n	000 ⇔ 255 0–100%
2	Fijn zwenken	000 ⇔ 255	Fijne controle (16-bits)
3	K a n t	e l	e n	000 ⇔ 255 0–100%
4	Fijn kantelen	000 ⇔ 255	Fijne controle (16-bits)
5	Zwenk-/kantelsnelheid	000 ⇔ 255	Snel tot langzaam
6 Dimmer 000 ⇔ 255 0–100%
7	Fijne dimmer	000 ⇔ 255	Fijne controle (16-bits)
8 Sluiter		000 ⇔ 003	Gesloten
		004 ⇔ 007	Open
		008 ⇔ 076	Stroboscoop, langzaam tot snel
		077 ⇔ 145	Puls stroboscoop, langzaam tot snel
		146 ⇔ 215	Willekeurig stroboscoop, langzaam tot snel
		216 ⇔ 255	Open
9 Virtuele stroboscoop		000 ⇔ 001	Geen functie
		002 ⇔ 128	Stroboscoop trillen, langzaam tot snel
		129 ⇔ 255	Vervaging schudden, langzaam tot snel
10	Cyan	000 ⇔ 255	0–100%
11	Magenta	000 ⇔ 255	0–100%
12	Geel	000 ⇔ 255	0–100%
13	CTO	000 ⇔ 255	0–100%
14	Kleurenwiel	000 ⇔ 007	Open
		008 ⇔ 015	Rood
		016 ⇔ 023	Oranje
		024 ⇔ 031	Groen
		032 ⇔ 039	Geel
		040 ⇔ 047	Donkerblauw
		048 ⇔ 059	8000K CTB
		060 ⇔ 187	Kleurenwiel indexeren
		188 ⇔ 219	Kleurwijziging, snel tot langzaam
		220 ⇔ 223	Stoppen
		224 ⇔ 255	Omgekeerde kleurwijziging, langzaam tot snel
15	Gobowiel 1	000 ⇔ 007	Open
		008 ⇔ 015	Gobo 1 (Zeilboten)
		016 ⇔ 023	Gobo 2 (Radiale punt)
		024 ⇔ 031	Gobo 3 (Maaiimes)
		032 ⇔ 039	Gobo 4 (Bouten)
		040 ⇔ 047	Gobo 5 (Douche glas)
		048 ⇔ 055	Gobo 6 (Ballistische wolken)
		056 ⇔ 063	Gobo 7 (Vier ogen)
		064 ⇔ 071	Gobo 7 schudden
		072 ⇔ 079	Gobo 6 schudden
		080 ⇔ 087	Gobo 5 schudden
		088 ⇔ 095	Gobo 4 schudden
		096 ⇔ 103	Gobo 3 schudden
		104 ⇔ 111	Gobo 2 schudden
		112 ⇔ 119	Gobo 1 schudden
		120 ⇔ 127	Open
		128 ⇔ 191	Gobowijziging, langzaam tot snel
		192 ⇔ 255	Omgekeerde gobowijziging, langzaam tot snel
Kanaal	Functie	Waarde	Percentage/instelling
16 Gobo 1 Rotatie		000 ⇔ 063	Roterende gobo index
		064 ⇔ 145	Gobo rotatie, snel tot langzaam
		146 ⇔ 149	Stoppen
		150 ⇔ 231	Omgekeerde gobo rotatie, langzaam tot snel
		232 ⇔ 255	Stuitereffect, kort tot lang
17	Gobowiel 1 indexeren	000 ⇔ 255	Fijne controle (16-bits)
18 Gobowiel 2		000 ⇔ 005	Open
		006 ⇔ 011	Gobo 1 (Straal)
		012 ⇔ 017	Gobo 2 (Bars)
		018 ⇔ 023	Gobo 3 (Cirkels)
		024 ⇔ 029	Gobo 4 (Uitmaken)
		030 ⇔ 035	Gobo 5 (Punten)
		036 ⇔ 041	Gobo 6 (Circuits)
		042 ⇔ 047	Gobo 7 (Driehoeken)
		048 ⇔ 053	Gobo 8 (Bos)
		054 ⇔ 063	Gobo 9 (Regenbogen)
		064 ⇔ 069	Gobo 9 schudden
		070 ⇔ 075	Gobo 8 schudden
		076 ⇔ 081	Gobo 7 schudden
		082 ⇔ 087	Gobo 6 schudden
		088 ⇔ 093	Gobo 5 schudden
		094 ⇔ 099	Gobo 4 schudden
		100 ⇔ 105	Gobo 3 schudden
		106 ⇔ 111	Gobo 2 schudden
		112 ⇔ 117	Gobo 1 schudden
		118 ⇔ 127	Open
		128 ⇔ 191	Gobowijziging, langzaam tot snel
		192 ⇔ 255	Omgekeerde gobowijziging, langzaam tot snel
19	Animatiewiel	000 ⇔ 255	Animatie-effect, 0–100%
20 Animatiewiel Rotatie		000 ⇔ 124	Animatiewiel rotatie, snel tot langzaam
		125 ⇔ 130	Stoppen
		131 ⇔ 255	Omgekeerde animatiewiel rotatie, langzaam tot snel
21	Blad 1-1	000 ⇔ 255	0–100%
22	Blad 1-1 fijn	000 ⇔ 255	Fijne controle (16-bits)
23	Blad 1-2	000 ⇔ 255	0–100%
24	Blad 1-2 fijn	000 ⇔ 255	Fijne controle (16-bits)
25	Blad 2-1	000 ⇔ 255	0–100%
26	Blad 2-1 fijn	000 ⇔ 255	Fijne controle (16-bits)
27	Blad 2-2	000 ⇔ 255	0–100%
28	Blad 2-2 fijn	000 ⇔ 255	Fijne controle (16-bits)
29	Blad 3-1	000 ⇔ 255	0–100%
30	Blad 3-1 fijn	000 ⇔ 255	Fijne controle (16-bits)
31	Blad 3-2	000 ⇔ 255	0–100%
32	Blad 3-2 fijn	000 ⇔ 255	Fijne controle (16-bits)
33	Blad 4-1	000 ⇔ 255	0–100%
34	Blad 4-1 fijn	000 ⇔ 255	Fijne controle (16-bits)
35	Blad 4-2	000 ⇔ 255	0–100%
36	Blad 4-2 fijn	000 ⇔ 255	Fijne controle (16-bits)
37	Omlijsting rotatie	000 ⇔ 255	0–100%
38	Omlijsting rotatie fijn	000 ⇔ 255	Fijne controle (16-bits)
39 Focus 000 ⇔ 255 0–100%
40	Fijne Focus	000 ⇔ 255	Fijne controle (16-bits)
Kanaal Functie Waarde Percentage/instelling
41 Automatische focus		000 ⇔ 010	Geen functie
		011 ⇔ 030	0–5 m
		031 ⇔ 050	6 m
		051 ⇔ 070	7 m
		071 ⇔ 090	8 m
		091 ⇔ 110	9 m
		111 ⇔ 130	10 m
		131 ⇔ 150	12.5 m
		151 ⇔ 170	15 m
		171 ⇔ 190	17.5 m
		191 ⇔ 210	20–60 m
		211 ⇔ 255	Automatische afstandsdetectie
42 Zoom 000 ⇔ 255 0–100%
43	Fijne zoom	000 ⇔ 255	Fijne controle (16-bits)
44 Prisma 1		000 ⇔ 004	Geen functie
		005 ⇔ 255	Prisma-effect 1
45 Prisma 1 rotatie		000 ⇔ 127	Roterende prisma 1 indexeren
		128 ⇔ 189	Prisma 1 rotatie, snel tot langzaam
		190 ⇔ 193	Stoppen
		194 ⇔ 255	Omgekeerde prisma 1 rotatie, langzaam tot snel
46 Prisma 2		000 ⇔ 004	Geen functie
		005 ⇔ 255	Prisma-effect 2
47 Prisma 2 rotatie		000 ⇔ 127	Roterende prisma 2 indexeren
		128 ⇔ 189	Prisma 2 rotatie, snel tot langzaam
		190 ⇔ 193	Stoppen
		194 ⇔ 255	Omgekeerde prisma 2 rotatie, langzaam tot snel
48 Iris		000 ⇔ 063	Groot tot klein
		064 ⇔ 127	Auto verandering, langzaam tot snel
		128 ⇔ 191	Bred langzaam uit, snel krimpen (langzaam tot snel)
		192 ⇔ 255	Krimp langzaam, snel uitbreiden (langzaam tot snel)
49 Vorst 1 000 ⇔		255	0–100%
50 Vorst 2 000 ⇔ 255 0–100%
51	Geen functie	000 ⇔ 255	Geen functie
52 CMY-macro		000 ⇔ 009	Geen functie
		010 ⇔ 255	CMY-macro
53	CMY-macro snelheid	000 ⇔ 255	CMY-macro snelheid, snel tot langzaam

Kanaal Functie Waarde Percentage/instelling
54 Controle	000 ⇌ 007 Geen functie008 ⇌ 015 XY-verduistering016 ⇌ 023 C-verduistering024 ⇌ 031 G-verduistering032 ⇌ 039 XY/C-verduistering040 ⇌ 047 XY/G-verduistering048 ⇌ 055 XY/C/G-verduistering056 ⇌ 095 Geen functie096 ⇌ 103 Reset X104 ⇌ 111 Reset Y112 ⇌ 119 Reset kleur120 ⇌ 127 Reset gobo en gobo rotatie128 ⇌ 135 Geen functie136 ⇌ 143 Reset prisma's144 ⇌ 151 Reset omlijsting152 ⇌ 159 Reset alle160 ⇌ 167 Reset iris168 ⇌ 175 Reset vorst176 ⇌ 183 Reset zoom184 ⇌ 191 Reset CMY192 ⇌ 199 Ventilator ECO-modus200 ⇌ 207 Ventilator volle snelheid208 ⇌ 215 Ventilator automatische snelheid216 ⇌ 220 Geen functie221 ⇌ 225 Iris snelle modus226 ⇌ 230 Iris soepele modus231 ⇌ 235 XY-wissel aan236 ⇌ 240 XY-wissel uit241 ⇌ 246 Ventilator TV25247 ⇌ 250 Ventilator TV35251 ⇌ 255 Geen functie

Dmx Mode 38 CH

Kanaal Functie Waarde Percentage/instelling
1	Z w e n	k e n	000 ⇔ 255 0–100%
2	Fijn zwenken	000 ⇔ 255	Fijne controle (16-bits)
3	Kantelen	000 ⇔ 255	0–100%
4	Fijn kantelen	000 ⇔ 255	Fijne controle (16-bits)
5	Zwenk-/kantelsnelheid	000 ⇔ 255	Snel tot langzaam
6	Dimmer	000 ⇔ 255	0–100%
7 Sluiter		000 ⇔ 003	Gesloten
		004 ⇔ 007	Open
		008 ⇔ 076	Stroboscoop, langzaam tot snel
		077 ⇔ 145	Puls stroboscoop, langzaam tot snel
		146 ⇔ 215	Willekeurig stroboscoop, langzaam tot snel
		216 ⇔ 255	Open
8 Virtuele stroboscoop		000 ⇔ 001	Geen functie
		002 ⇔ 128	Stroboscoop trillen, langzaam tot snel
		129 ⇔ 255	Vervaging schudden, langzaam tot snel
9	Cyan	000 ⇔ 255	0–100%
10	Magenta	000 ⇔ 255	0–100%
11	Geel	000 ⇔ 255	0–100%
12	CTO	000 ⇔ 255	0–100%

Kanaal Functie Waarde Percentage/instelling
13 Kleurenwiel		000 ⇔ 007	Open
		008 ⇔ 015	Rood
		016 ⇔ 023	Oranje
		024 ⇔ 031	Groen
		032 ⇔ 039	Geel
		040 ⇔ 047	Donkerblauw
		048 ⇔ 059	8000K CTB
		060 ⇔ 187	Kleurenwiel indexeren
		188 ⇔ 219	Kleurwijziging, snel tot langzaam
		220 ⇔ 223	Stoppen
		224 ⇔ 255	Omgekeerde kleurwijziging, langzaam tot snel
14 Gobowiel 1		000 ⇔ 007	Open
		008 ⇔ 015	Gobo 1 (Zeilboten)
		016 ⇔ 023	Gobo 2 (Radiale punt)
		024 ⇔ 031	Gobo 3 (Maairnes)
		032 ⇔ 039	Gobo 4 (Bouten)
		040 ⇔ 047	Gobo 5 (Douche glas)
		048 ⇔ 055	Gobo 6 (Ballistische wolken)
		056 ⇔ 063	Gobo 7 (Vier ogen)
		064 ⇔ 071	Gobo 7 schudden
		072 ⇔ 079	Gobo 6 schudden
		080 ⇔ 087	Gobo 5 schudden
		088 ⇔ 095	Gobo 4 schudden
		096 ⇔ 103	Gobo 3 schudden
		104 ⇔ 111	Gobo 2 schudden
		112 ⇔ 119	Gobo 1 schudden
		120 ⇔ 127	Open
		128 ⇔ 191	Gobowijziging, langzaam tot snel
		192 ⇔ 255	Omgekeerde gobowijziging, langzaam tot snel
15 Gobo 1 Rotatie		000 ⇔ 063	Roterende gobo index
		064 ⇔ 145	Gobo rotatie, snel tot langzaam
		146 ⇔ 149	Stoppen
		150 ⇔ 231	Omgekeerde gobo rotatie, langzaam tot snel
		232 ⇔ 255	Stuitereffect, kort tot lang
Kanaal	Functie	Waarde	Percentage/instelling
16 Gobowiel 2		000 ⇔ 005 Open006 ⇔ 011 Gobo 1 (Straal)012 ⇔ 017 Gobo 2 (Bars)018 ⇔ 023 Gobo 3 (Cirkels)024 ⇔ 029 Gobo 4 (Uitmaken)030 ⇔ 035 Gobo 5 (Punten)036 ⇔ 041 Gobo 6 (Circuits)042 ⇔ 047 Gobo 7 (Driehoeken)048 ⇔ 053 Gobo 8 (Bos)054 ⇔ 063 Gobo 9 (Regenbogen)064 ⇔ 069 Gobo 9 schudden070 ⇔ 075 Gobo 8 schudden076 ⇔ 081 Gobo 7 schudden082 ⇔ 087 Gobo 6 schudden088 ⇔ 093 Gobo 5 schudden094 ⇔ 099 Gobo 4 schudden100 ⇔ 105 Gobo 3 schudden106 ⇔ 111 Gobo 2 schudden112 ⇔ 117 Gobo 1 schudden118 ⇔ 127 Open128 ⇔ 191 Gobowijziging, langzaam tot snel192 ⇔ 255 Omgekeerde gobowijziging, langzaam tot snel
17	Animatiewiel	000 ⇔ 255	Animatie-effect, 0–100%
18 Animatiewiel Rotatie		000 ⇔ 124	Animatiewiel rotatie, snel tot langzaam
		125 ⇔ 130	Stoppen
		131 ⇔ 255	Omgekeerde animatiewiel rotatie, langzaam tot snel
19	Blad 1-1	000 ⇔ 255	0–100%
20	Blad 1-2	000 ⇔ 255	0–100%
21	Blad 2-1	000 ⇔ 255	0–100%
22	Blad 2-2	000 ⇔ 255	0–100%
23 Blad	3-1 000 ⇔	255	0–100%
24	Blad 3-2	000 ⇔ 255	0–100%
25	Blad 4-1	000 ⇔ 255	0–100%
26	Blad 4-2	000 ⇔ 255	0–100%
27	Omljisting rotatie	000 ⇔ 255	0–100%
28 Focus	000 ⇔ 255 0–100%
29 Zoom	000 ⇔ 255 0–100%
30 Prisma 1		000 ⇔ 004	Geen functie
		005 ⇔ 255	Prisma-effect 1
31 Prisma 1 rotatie		000 ⇔ 127	Roterende prisma 1 indexeren
		128 ⇔ 189	Prisma 1 rotatie, snel tot langzaam
		190 ⇔ 193	Stoppen
		194 ⇔ 255	Omgekeerde prisma 1 rotatie, langzaam tot snel
32 Prisma 2		000 ⇔ 004	Geen functie
		005 ⇔ 255	Prisma-effect 2
33 Prisma 2 rotatie		000 ⇔ 127	Roterende prisma 2 indexeren
		128 ⇔ 189	Prisma 2 rotatie, snel tot langzaam
		190 ⇔ 193	Stoppen
		194 ⇔ 255	Omgekeerde prisma 2 rotatie, langzaam tot snel
34 Iris		000 ⇔ 063	Groot tot klein
		064 ⇔ 127	Auto verandering, langzaam tot snel
		128 ⇔ 191	Breid langzaam uit, snel krimpen (langzaam tot snel)
		192 ⇔ 255	Krimp langzaam, snel uitbreiden (langzaam tot snel)
35 Vorst 1 000 ⇔ 255 0–100%
36 Vorst 2 000 ⇔ 255 0–100%
37	Geen functie	000 ⇔ 255	Geen functie
		000 ⇔ 007	Geen functie
		008 ⇔ 015	XY-verduistering
		016 ⇔ 023	C-verduistering
		024 ⇔ 031	G-verduistering
		032 ⇔ 039	XY/C-verduistering
		040 ⇔ 047	XY/G-verduistering
		048 ⇔ 055	XY/C/G-verduistering
		056 ⇔ 095	Geen functie
		096 ⇔ 103	Reset X
		104 ⇔ 111	Reset Y
		112 ⇔ 119	Reset kleur
		120 ⇔ 127	Reset gobo en gobo rotatie
		128 ⇔ 135	Geen functie
		136 ⇔ 143	Reset prisma's
		144 ⇔ 151	Reset omljsting
		152 ⇔ 159	Reset alle
		160 ⇔ 167	Reset iris
		168 ⇔ 175	Reset vorst
		176 ⇔ 183	Reset zoom
		184 ⇔ 191	Reset CMY
		192 ⇔ 199	Ventilator ECO-modus
		200 ⇔ 207	Ventilator volle snelheid
		208 ⇔ 215	Ventilator automatische snelheid
		216 ⇔ 220	Geen functie
		221 ⇔ 225	Iris snelle modus
		226 ⇔ 230	Iris soepele modus
		231 ⇔ 235	XY-wissel aan
		236 ⇔ 240	XY-wissel uit
		241 ⇔ 246	Ventilator TV25
		247 ⇔ 250	Ventilator TV35
		251 ⇔ 255	Geen functie

Contact Us
