Ovation C-640FC - Projecteur lumineux Chauvet - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Projecteur LED à focale variable, 640W, RGBAL (Rouge, Vert, Bleu, Ambre, Blanc)
Utilisation	Idéal pour les théâtres, concerts, événements en direct et installations permanentes
Maintenance et réparation	Vérifier régulièrement les connexions électriques et nettoyer les lentilles pour maintenir la qualité d'éclairage
Sécurité	Utiliser uniquement dans des environnements conformes aux normes de sécurité électrique; éviter l'exposition à l'humidité
Informations générales	Compatible DMX, possibilité de contrôle via des consoles d'éclairage; garantie du fabricant incluse

FOIRE AUX QUESTIONS - Ovation C-640FC Chauvet

Comment puis-je résoudre un problème d'alimentation avec le Chauvet Ovation C-640FC ?

Vérifiez d'abord que le câble d'alimentation est correctement connecté à la prise murale et au projecteur. Assurez-vous que la prise fonctionne en testant avec un autre appareil. Si le projecteur ne s'allume toujours pas, vérifiez les fusibles internes et remplacez-les si nécessaire.

Que faire si le Chauvet Ovation C-640FC ne répond pas aux contrôles DMX ?

Assurez-vous que le câble DMX est correctement connecté et qu'il n'y a pas de court-circuit. Vérifiez que le projecteur est configuré sur le bon canal DMX. Testez avec un autre contrôleur DMX pour déterminer si le problème vient du projecteur ou du contrôleur.

Comment puis-je ajuster la température de couleur sur le Chauvet Ovation C-640FC ?

Utilisez le menu de configuration sur l'écran LCD pour accéder aux paramètres de couleur. Vous pouvez choisir parmi les préréglages ou personnaliser la température de couleur selon vos besoins.

Le projecteur émet un bruit anormal, que dois-je faire ?

Vérifiez si des objets bloquent le ventilateur ou si des débris se sont accumulés à l'intérieur. Nettoyez le projecteur si nécessaire. Si le bruit persiste, il peut s'agir d'un problème matériel, et il serait préférable de contacter le service technique.

Comment mettre à jour le firmware du Chauvet Ovation C-640FC ?

Téléchargez la dernière version du firmware depuis le site officiel de Chauvet. Suivez les instructions fournies pour transférer le fichier sur une clé USB et insérez-la dans le port USB du projecteur. Accédez au menu de mise à jour dans l'écran LCD et suivez les instructions à l'écran.

Que faire si le projecteur ne produit pas de lumière ?

Vérifiez que la source de lumière est bien installée et en bon état. Assurez-vous que le projecteur n'est pas en mode 'veille' ou 'off'. Si le problème persiste, il peut être nécessaire de contacter le support technique pour une vérification approfondie.

Comment nettoyer les lentilles du Chauvet Ovation C-640FC ?

Utilisez un chiffon en microfibre propre et sec pour essuyer délicatement les lentilles. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager les surfaces. Pour un nettoyage en profondeur, consultez le manuel d'utilisateur.

Comment régler le mode de fonctionnement du Chauvet Ovation C-640FC ?

Accédez au menu de configuration via l'écran LCD et sélectionnez le mode de fonctionnement souhaité (DMX, autonome, etc.). Suivez les instructions à l'écran pour appliquer les changements.

MODE D'EMPLOI Ovation C-640FC Chauvet

À Propos de ce Manuel

Le Manuel de Référence (MR) Ovation™ C-640FC reprend des informations de base sur ce produit notamment en matière de connexions, montage, options de menu et valeurs DMX. Téléchargez le manuel d'utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

Consignes de Sécurité

• N'ouvrez PAS ce produit. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
• Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
• ATTENTION: Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
• ATTENTION: le boîtier de ce produit est brûlant lors du fonctionnement.
• Montez toujours ce produit dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.
• Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du produit lorsque celui-ci fonctionne.
• Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce produit en hauteur.
• N'utilisez PAS ce produit en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pour en affecter le fonctionnement.
• N'utilisez PAS ce produit si le boîtier, les lentilles ou les câbles vous semblent endommagés.
• Ne connectez PAS ce produit ni à un gradateur ni à un rhéostat.
• Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la terre.
• Transportez/Suspendez ce produit UNIQUEMENT au moyen de la poignée ou lyre de susopension dont il est doté.
• En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
• La température ambiante maximale supportée par ce produit est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.

Contact

En dehors des États-Unis, du Royaume-Uni et de l'Irlande, du Mexique, ou de Benelux contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre produit. Consultez le site www.chauvetprofessional.com pour trouver nos coordonnées.

Ce qui est Inclus

• Un Ovation™ C-640FC
• Deux Supports de Gélatine
• Un Cordon d'Alimentation
5,32 x 9,65 pouces (135 x 245 mm)
Neutrik® powerCON®
• Une fiche de Garantie
• Deux Supports Omega
• Un Manuel de Référence

Alimentation CA

Ce produit est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Connexion Électrique

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez- entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Vous pouvez connecter jusqu'à 9 Ovation™ C-640FC à 120 V ou 18 unités à 230 V. Vous pouvez vous procurer séparément des cordons d'alimentation.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la Vis
Conducteur CA	Noir	Marron	Jaune/Cuivré
Neutre CA	Blanc	Bleu	Argenté
Terre CA	Vert/Jaune	Vert/Jaune	Vert

Remplacement du Fusible

1. Débranchez l'appareil de la prise.
2. À l'aide d'un tournevis Philips à tête n° 2, dévissez le couvercle du porte-fusible.
3. Remplacez le fusible obsolète par un fusible neuf équivalent
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

Raccordement DMX

Le Ovation™ C-640FC fonctionnera avec un jeu d'orgues DMX au moyen de connexions DMX en série standard. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion DMX

Le Ovation™ C-640FC utilise une connexion de données DMX standard pour ses personnalités DMX: TOUR, TR16, ARC.1, AR1.D, ARC.2, ARC.3, AR3.D, AR3.S, PIX1, PIX3, PX16, et HSV. Consultez le manuel d'utilisation pour connecter et configurer le système DMX.

Connexion Maître/Esclave

Remarque : Pour une commande optimale des canaux de gradation 16 bits dans la personnalité TR 16, veillez à ce que les deux courbes de gradation dans SET > DIMX soient sur OFF.

Le Ovation™ C-640FC utilise une connexion de données DMX pour son mode Maître/Esclave. Consultez le Manuel d'Utilisation pour connecter et configurer le mode de fonctionnement Maître/Esclave.

Roue de Couleurs Virtuelles (VCW)

L'Ovation™ C-640FC comprend une toute nouvelle fonctionnalité appelée la Roue de Couleurs Virtuelles (VCW). Elle est disponible en mode de commande autonome en usage manuel et également en canal de commande dans chacune des personnalités DMX de l'unité. Plus de 30 couleurs pré-mélangées, sur base des gélatines de couleur de les plus populaires, sont prêtes à être appelées afin de vous faciliter la programmation. Sur la roue de couleurs virtuelles, en sélection manuelle des couleurs, le numéro de la gélatine répertoriée s'affichera sur l'écran LED, pour une sélection et une utilisation des plus faciles.

Gamme de Couleurs

Valeurs des Canaux DMX	Affichage à l'Écran	Valeur Rouge	Valeur Vert	Valeur Bleu	Valeur Blanc	Valeur Ambre
000 Ü 005		000	000	000	000	000
006 Ü 013	C90Y	255	250	000	000	255
014 Ü 021	R11	255	213	000	020	255
022 Ü 028	R312	255	216	000	000	190
029 Ü 035	R03	240	129	002	072	255
036 Ü 043	R18	245	108	000	035	255
044 Ü 051	R20	255	109	000	000	255
052 Ü 059	R21	170	039	000	000	255
060 Ü 067	R26	245	002	000	000	031
068 Ü 075	R27	255	000	000	002	000
076 Ü 083	R33	042	000	000	245	234
084 Ü 091	R337	155	064	006	165	255
092 Ü 099	R38	226	154	024	045	255
100 Ü 107	R41	255	008	000	010	150
108 Ü 115	R42	255	006	000	024	055
116 Ü 121	R44	255	041	010	130	000
122 Ü 130	R349	255	027	024	000	000
131 Ü 138	R54	173	226	042	080	255
139 Ü 146	R64	000	255	062	099	215
147 Ü 154	R364	000	185	039	255	205
155 Ü 162	R65	000	239	062	205	000
163 Ü 170	R80	000	249	205	011	000
171 Ü 178	R81	000	248	117	108	000
179 Ü 186	R82	000	239	062	205	000
187 Ü 194	R382	020	000	255	000	000
195 Ü 202	R83	000	144	255	000	000
203 Ü 210	R383	000	034	255	031	000
211 Ü 218	R91	000	255	000	084	035
219 Ü 226	R92	043	255	003	255	055
227 Ü 234	R93	063	255	015	125	000
235 Ü 242	R393	000	255	022	070	000
243 Ü 250	R90	005	255	000	000	015
251 Ü 255		000	000	000	000	000

Remarque : Les couleurs ci-dessus sont des rendus simulés de couleurs produits sur base des couleurs émises par les appareils à incandescence Chauvet ne peut garantir l'exactitude du rendu d'une couleur.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur trusst.com/productcategory/base-plates-accessories-clamps/.

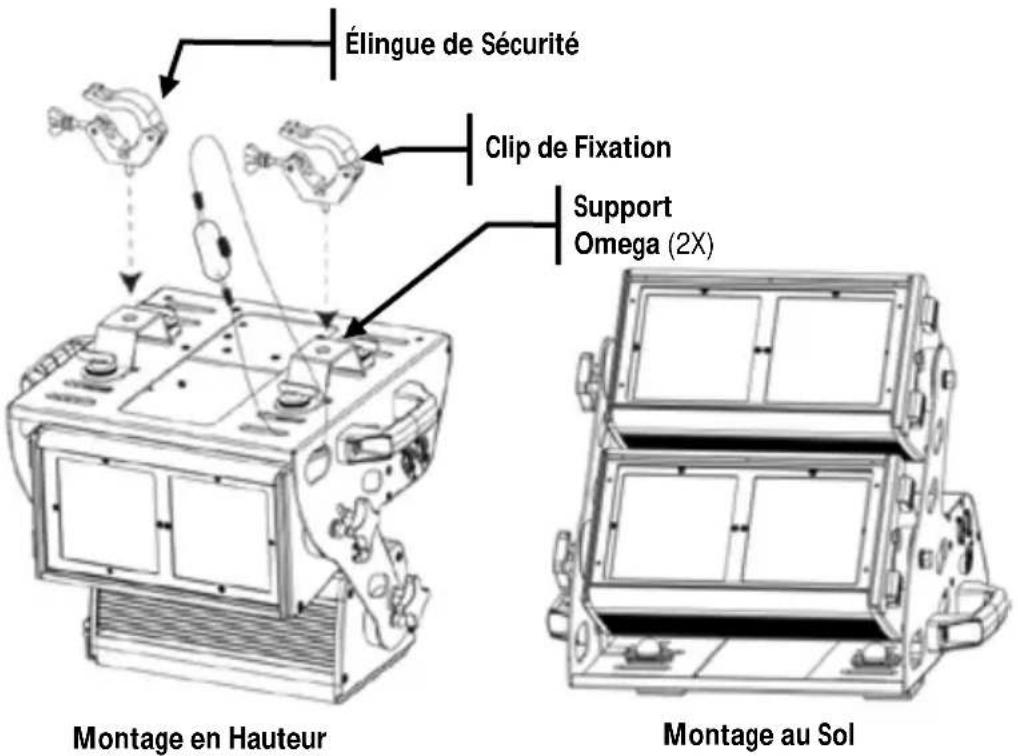

Schéma de Montage de l'Appareil

Élingue de Sécurité Clip de Fixation Support Omega (2X) Montage en Hauteur Montage au Sol

Description du Tableau de Commandes

Bouton	Fonction
	Permet la sortie du menu ou de la fonction en cours
	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
	Permet de parcourir les listes de menu vers le haut, dans une fonction permet d'augmenter les valeurs numériques.
	Permet de parcourir les listes de menu vers le bas, dans une fonction permet de diminuer les valeurs numériques.

Code d'accès

Une fois que cette page s'affiche, saisissez le code d'accès suivant comme suit: , , , , Ce code ne peut pas être modifié et doit être saisi sur demande.

Options du Menu

Niveau Principal	Niveaux de Programmation		Description
STAT	RED	X.000-X.255	Combine les couleurs rouge, vert, bleu, blanc et ambre pour un résultat personnalisé (0-100%)
	GREN
	BLUE
	WHIT
	AMBR
	STRB	S.000-S.020	Sélectionne la fréquence du stroboscope (0-20 Hz)
VCW	C90Y		Roue de Couleurs Virtuelles (VCW) simule le rendu des gélatines de couleur de . Consultez la section Gamme de Couleurs pour en connaître les valeurs spécifiques.
	R11
	R321
	R03
	R18
	R20
	R21
	R26
	R27
	R33
	R337
	R38
	R41
	R42
	R44
	R349
	R54
	R64
	R364
	R65
	R80
	R81
	R82
	R382
	R83
	R383
	R91
	R92
	R93
	R393
	R90

Options du Menu (suite)

Niveau Principal	Niveaux de Programmation				Description
AUTO	AT.01-AT.10		P.000-P.255		Sélectionne les programmes automatiques et vitesse auto
	PR.01-PR.10				Sélectionne programmes - personnaliser
RUN	DMX				Reçiot les signaux DMX du contrôleur DMX
	SLAV				Reçoit les signaux DMX du maître
ADDR	D.001-D.512				Sélectionne l'adresse DMX de départ
PERS	TOUR				12 canaux: RVBbA, VCW, gradateur, stroboscope, macro de couleurs, auto/perso, vitesse gradateur, vitesse auto
	TR16				18 canaux: 16-bit- RVBbA, VCW, gradateur, stroboscope, macro de couleurs, auto/perso, vitesse gradateur, vitesse auto
	ARC.1				4 canaux: Commande RVB, VCW
	AR1.D				5 canaux: RVB, gradateur, VCW
	ARC.2				5 canaux: commande RVBb, VCW,
	ARC.3				6 canaux: commande RVBbA, VCW
	AR3.D				7 canaux: RVBbA, gradateur, VCW
	AR3.S				8 canaux: RVBbA, gradateur, stroboscope, VCW
	HSV				3 canaux: commande HSV

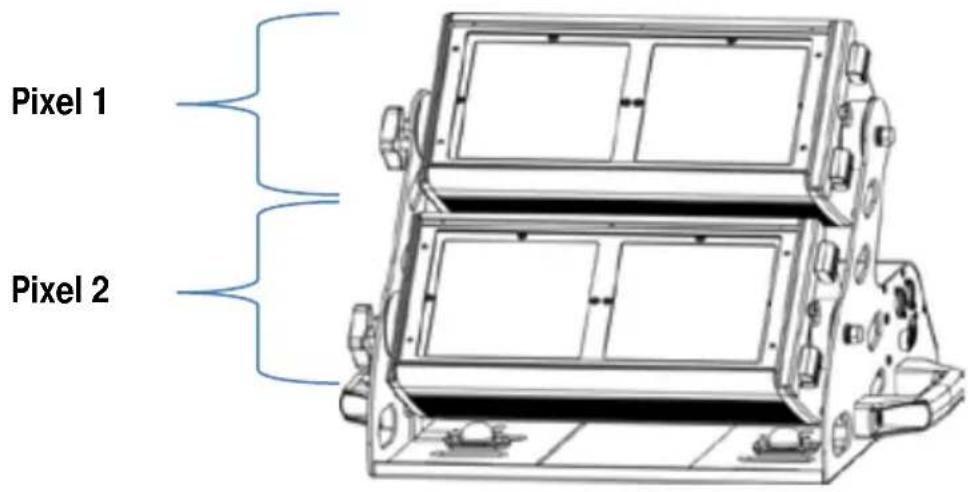

	PIX1				8 canaux: RVB commande de pixels, VCW
	PIX3				12 canaux: RVBbA commande de pixels, VCW
	PX16				24 canaux: 16-bit- RVBbA commande de pixels, gradateur, VCW
EDIT	PR.01-PR.10	SC.01-SC.30	RED	X.000-X.255	Combine rouge, vert, bleu, blanc et ambre afin de créer une couleur personnalisée (0-100%)
			GREN
			BLUE
			WHIT
			AMBE
			STRB	S.000-S.020	Permet la sélection de la fréquence du stroboscope (0-20 Hz)
			TIME	T.000-T.255	Définit la durée des pas (lent à rapide)
			FADE	F.000-F.255	Définit la durée du fondu (lent à rapide)

Options du Menu (suite)

Niveau Principal	Niveaux de Programmation					Description
SET	KEY		ON			Active ou désactive le mot de passe
			OFF
	UPLD		***** (Saisir le code d'accès)	SEND	OK	Télécharge les programmes personnalisés sur d'autres OvationTM C-640FCs
	REST		***** (Saisir le code d'accès)	SEND	OK	Retour aux réglages d'usine par défaut
	COLR		OFF			RVB configuré sur 255 = sortie max.
			RGBW			RVB configuré sur 255 = balance des blancs
			UC.			Balance des couleurs Universelle
	DIMX		OFF			Courbes de gradation rapide (DIM1) à lent (DIM4) ou pas de gradateur (OFF)
			DIM1
			DIM2
			DIM3
			DIM4
	DERR		SAVE			En cas de perte de commande DMX, la dernière commande se maintiendra
			BLAK			Met l'unité en noir général en cas de perte de signal DMX
	SLCK		OFF			Verrouillage de l'accès au niveau principal
			ON
	STRB		SPEC			Sélectionne le comportement du stroboscope dans les personnalités TOUR et TR16
			CLAS
	MCON		SELF			Signaux DMX ne sont pas envoyés par la sortie DMX
			MAST			Envoyer des signaux DMX aux esclaves OvationTM C-640FC
CAL	***** (Saisir le Mot de Passe)	CAL1	WH.01-WH.11	RED	X.000-X.255	Modifie les couleurs des macros utilisées dans le canal 6 des personnalités TOUR et TR16
				GREN
				BLUE
				WHIT
				AMBE
		CAL2	RED			Définit la température de la couleur utilisée quand COLO est configuré sur RVBb.
			GREN
			BLUE
		CALR		***** (Saisir le code d'access)		Retour aux CAL réglages d'usine par défaut

Valeurs DMX

TOUR	Canal	Fonction	Valeur	Pourcentage/Configuration
	1	Gradateur	000 Ú 255	0–100%
	2 Rouge		000 Ú 255	0–100% (Durée des Pas si Personnalisé 1–10 actif)
	3 Vert		000 Ú 255	0–100% (Durée du Fondu si Personnalisé 1–10 actif)
	4	Bleu	000 Ú 255	0–100%
	5	Blanc	000 Ú 255	0–100%
	6	Ambre	000 Ú 255	0–100%
	7	Roue de Couleurs Virtuelles (VCW)	000 Ú 255	Consultez la section Gamme de Couleurs pour en connaître les valeurs spécifiques
	8	Macros de Couleurs + Balance des Blancs	000 Ú 010	Pas de fonction
			011 Ú 030	R: 100% V: 0–100% B: 0
			031 Ú 050	R: 100%-0 V: 100% B: 0
			051 Ú 070	R: 0 V: 100% B: 0–100%
			071 Ú 090	R: 0 V: 100%-0 B: 100%
			091 Ú 110	R: 0–100% V: 0 B: 100%
			111 Ú 130	R: 100% V: 0 B: 100%-0
			131 Ú 150	R: 100% V: 0–100% B: 0–100%
			151 Ú 170	R: 100%-0 V: 100%-0 B: 100%
			171 Ú 200	RVBbA: 100%
			201 Ú 205	Blanc 1
			206 Ú 210	Blanc 2
			211 Ú 215	Blanc 3
			216 Ú 220	Blanc 4
			221 Ú 225	Blanc 5
			226 Ú 230	Blanc 6
			231 Ú 235	Blanc 7
			236 Ú 240	Blanc 8
			241 Ú 245	Blanc 9
			246 Ú 250	Blanc 10
			251 Ú 255	Blanc 11

Valeurs DMX (suite)

TOUR (suite)	Canal	Fonction	Valeur	Pourcentage/Configuration
	9	Stroboscope Spécial	000 Ú 009010 Ú 099100 Ú 109110 Ú 179180 Ú 189190 Ú 255	Pas de fonctionLent à rapidePas de fonctionEffet d'éclairage de lent à rapidePas de fonctionAléatoire	*Sélectionne la fonctionstroboscope dans le menu principal sousSET > STRB > SPEC ou CLAS
		Stroboscope Classique	000 Ú 009010 Ú 019020 Ú 029030 Ú 039040 Ú 049050 Ú 059060 Ú 069070 Ú 079080 Ú 089090 Ú 099100 Ú 109110 Ú 119120 Ú 129130 Ú 139140 Ú 149150 Ú 159160 Ú 169170 Ú 179180 Ú 189190 Ú 199200 Ú 255	Pas de fonction1 Hz2 Hz3 Hz4 Hz5 Hz6 Hz7 Hz8 Hz9 Hz10 Hz11 Hz12 Hz13 Hz14 Hz15 Hz16 Hz17 Hz18 Hz19 Hz20 Hz
	10 Programmes		000 Ú 040041 Ú 050051 Ú 060061 Ú 070071 Ú 080081 Ú 090091 Ú 100101 Ú 110111 Ú 120121 Ú 130131 Ú 140141 Ú 150151 Ú 160161 Ú 170171 Ú 180181 Ú 190191 Ú 200201 Ú 210211 Ú 220221 Ú 230231 Ú 255	Pas de fonctionAuto 1Auto 2Auto 3Auto 4Auto 5Auto 6Auto 7Auto 8Auto 9Auto 10Personnalisé 1Personnalisé 2Personnalisé 3Personnalisé 4Personnalisé 5Personnalisé 6Personnalisé 7Personnalisé 8Personnalisé 9Personnalisé 10

Valeurs DMX (suite)

TOUR (suite)	Canal	Fonction	Valeur	Pourcentage/Configuration
	11	Vitesse Auto	000 Ü 255	0–100%
	12	Vitesse du Gradateur	000 Ü 009	Vitesse du gradateur prédéfinie depuis le menu
			010 Ü 029	Gradateur linéaire
			030 Ü 069	Courbe de gradation non linéaire 1 (la plus rapide)
			070 Ü 129	Courbe de gradation non linéaire 2
			130 Ü 189	Courbe de gradation non linéaire 3
			190 Ü 255	Courbe de gradation non linéaire 4 (la moins rapide)

TR16	Canal	Fonction	Valeur	Pourcentage/Configuration
	1	Gradateur	000 Û 255	0–100%
	2	Gradateur Fin	000 Û 255	0–100%
	3	Rouge	000 Û 255	0–100%
	4	Rouge Fin	000 Û 255	0–100%
	5	Vert	000 Û 255	0–100%
	6	Vert Fin	000 Û 255	0–100%
	7	Bleu	000 Û 255	0–100%
	8	Bleu Fin	000 Û 255	0–100%
	9	Blanc	000 Û 255	0–100%
	10	Blanc Fin	000 Û 255	0–100%
	11	Ambre	000 Û 255	0–100%
	12	Ambre Fin	000 Û 255	0–100%
	13	Roue de Couleurs Virtuelles (VCW)	000 Û 255	Consultez la section Gamme de Couleurs pour en connaître les valeurs spécifiques
	14	Macros de Couleurs + Balance des Blancs	000 Û 010	Pas de fonction
			011 Û 030	R: 100% V: 0–100% B: 0
			031 Û 050	R: 100%-0 V: 100% B: 0
			051 Û 070	R: 0 V: 100% B: 0–100%
			071 Û 090	R: 0 V: 100%-0 B: 100%
			091 Û 110	R: 0–100% V: 0 B: 100%
			111 Û 130	R: 100% V: 0 B: 100%-0
			131 Û 150	R: 100% V: 0–100% B: 0–100%
			151 Û 170	R: 100%-0 V: 100%-0 B: 100%
			171 Û 200	RVBbA: 100%
			201 Û 205	Blanc 1
			206 Û 210	Blanc 2
			211 Û 215	Blanc 3
			216 Û 220	Blanc 4
			221 Û 225	Blanc 5
			226 Û 230	Blanc 6
			231 Û 235	Blanc 7
			236 Û 240	Blanc 8
			241 Û 245	Blanc 9
			246 Û 250	Blanc 10
			251 Û 255	Blanc 11

Valeurs DMX (suite)

TR16(suite)	Canal	Fonction	Valeur	Pourcentage/Configuration
	15	Stroboscope Spécial	000 Û 009010 Û 099100 Û 109110 Û 179180 Û 189190 Û 255	Pas de fonctionLent à rapidePas de fonctionEffet d'éclairage de lent à rapidePas de fonctionAléatoire	*Sélectionne la fonctionstroboscope dans le menu principal sous SET > STRB > SPEC ou CLAS
		Stroboscope Classique	000 Û 009010 Û 019020 Û 029030 Û 039040 Û 049050 Û 059060 Û 069070 Û 079080 Û 089090 Û 099100 Û 109110 Û 119120 Û 129130 Û 139140 Û 149150 Û 159160 Û 169170 Û 179180 Û 189190 Û 199200 Û 255	Pas de fonction1 Hz2 Hz3 Hz4 Hz5 Hz6 Hz7 Hz8 Hz9 Hz10 Hz11 Hz12 Hz13 Hz14 Hz15 Hz16 Hz17 Hz18 Hz19 Hz20 Hz
	16 Programmes		000 Û 040041 Û 050051 Û 060061 Û 070071 Û 080081 Û 090091 Û 100101 Û 110111 Û 120121 Û 130131 Û 140141 Û 150151 Û 160161 Û 170171 Û 180181 Û 190191 Û 200201 Û 210211 Û 220221 Û 230231 Û 255	Pas de fonctionAuto 1Auto 2Auto 3Auto 4Auto 5Auto 6Auto 7Auto 8Auto 9Auto 10Personnalisé 1Personnalisé 2Personnalisé 3Personnalisé 4Personnalisé 5Personnalisé 6Personnalisé 7Personnalisé 8Personnalisé 9Personnalisé 10

Valeurs DMX (suite)

TR16 (suite)	Canal	Fonction	Valeur	Pourcentage/Configuration
	17	Vitesse Auto	000 Ü 255	0-100%
	18	Vitesse du Gradateur	000 Ü 009	Vitesse du gradateur prédéfinie depuis le menuGradateur linéaireCourbe de gradation non linéaire 1(la plus rapide)Courbe de gradation non linéaire 2Courbe de gradation non linéaire 3Courbe de gradation non linéaire 4(la moins rapide)
			010 Ü 029
			030 Ü 069
			070 Ü 129
			130 Ü 189
			190 Ü 255
ARC.1	Canal	Fonction	Valeur	Pourcentage/Configuration
	1	Rouge	000 Ü 255	0-100%
	2	Vert	000 Ü 255	0-100%
	3	Bleu	000 Ü 255	0-100%
	4	Roue de Couleurs Virtuelles (VCW)	000 Ü 255	Consultez la sectionGamme de Couleurs pour en connaître les valeurs spécifiques
AR1.D	Canal	Fonction	Valeur	Pourcentage/Configuration
	1	Gradateur	000 Ü 255	0-100%
	2	Rouge	000 Ü 255	0-100%
	3	Vert	000 Ü 255	0-100%
	4	Bleu	000 Ü 255	0-100%
	5	Roue de Couleurs Virtuelles (VCW)	000 Ü 255	Consultez la sectionGamme de Couleurs pour en connaître les valeurs spécifiques
PIX3	Canal	Fonction	Valeur	Pourcentage/Configuration
	1	Pixel 1 Rouge	000 Ü 255	0-100%
	2	Pixel 1 Vert	000 Ü 255	0-100%
	3	Pixel 1 Bleu	000 Ü 255	0-100%
	4	Pixel 1 Blanc	000 Ü 255	0-100%
	5	Pixel 1 Ambre	000 Ü 255	0-100%
	6	Pixel 1 Roue de Couleurs Virtuelles (VCW)	000 Ü 255	Consultez la sectionGamme de Couleurs pour en connaître les valeurs spécifiques
	7	Pixel 2 Rouge	000 Ü 255	0-100%
	8	Pixel 2 Vert	000 Ü 255	0-100%
	9	Pixel 2 Bleu	000 Ü 255	0-100%
	10	Pixel 2 Blanc	000 Ü 255	0-100%
	11	Pixel 2 Ambre	000 Ü 255	0-100%
	12	Pixel 2 Roue de Couleurs Virtuelles (VCW)	000 Ü 255	Consultez la sectionGamme de Couleurs pour en connaître les valeurs spécifiques

Valeurs DMX (suite)

AR3.D	Canal	Fonction	Valeur	Pourcentage/Configuration
	1	Gradateur	000 Ü 255	0–100%
	2	Rouge	000 Ü 255	0–100%
	3	Vert	000 Ü 255	0–100%
	4	Bleu	000 Ü 255	0–100%
	5	Blanc	000 Ü 255	0–100%
	6	Ambre	000 Ü 255	0–100%
	7	Roue de Couleurs Virtuelles (VCW)	000 Ü 255	Consultez la sectionGamme de Couleurs pour en connaître les valeurs spécifiques
ARC.2	Canal	Fonction	Valeur	Pourcentage/Configuration
	1	Rouge	000 Ü 255	0–100%
	2	Vert	000 Ü 255	0–100%
	3	Bleu	000 Ü 255	0–100%
	4	Blanc	000 Ü 255	0–100%
	5	Roue de Couleurs Virtuelles (VCW)	000 Ü 255	Consultez la sectionGamme de Couleurs pour en connaître les valeurs spécifiques
ARC.3	Canal	Fonction	Valeur	Pourcentage/Configuration
	1	Rouge	000 Ü 255	0–100%
	2	Vert	000 Ü 255	0–100%
	3	Bleu	000 Ü 255	0–100%
	4	Blanc	00O Ü 255	0–100%
	5	Ambre	000 Ü 255	0–100%
	6	Roue de Couleurs Virtuelles (VCW)	000 Ü 255	Consultez la sectionGamme de Couleurs pour en connaître les valeurs spécifiques
HSV	Canal	Fonction	Valeur	Pourcentage/Configuration
	1	Teintes	000 Ü 255	0–100%
	2	Saturation	000 Ü 255	0–100%
	3	Valeur	000 Ü 255	0–100%

Valeurs DMX (suite)

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 Ü 255	0–100%
2	Gradateur Fin	000 Ü 255	0–100%
3	Pixel 1 Rouge	000 Ü 255	0–100%
4	Pixel 1 Rouge Fin	000 Ü 255	0–100%
5	Pixel 1 Vert	000 Ü 255	0–100%
6	Pixel 1 Vert Fin	000 Ü 255	0–100%
7	Pixel 1 Bleu	000 Ü 255	0–100%
8	Pixel 1 Bleu Fin	000 Ü 255	0–100%
9	Pixel 1 Blanc	000 Ü 255	0–100%
10	Pixel 1 Blanc Fin	000 Ü 255	0–100%
11	Pixel 1 Ambre	000 Ü 255	0–100%
12	Pixel 1 Ambre Fin	000 Ü 255	0–100%
13	Pixel 1 Roue de Couleurs Virtuelles (VCW)	000 Ü 255	Consultez la section Gamme de Couleurs pour en connaître les valeurs spécifiques
14	Pixel 2 Rouge	000 Ü 255	0–100%
15	Pixel 2 Rouge Fin	000 Ü 255	0–100%
16	Pixel 2 Vert	000 Ü 255	0–100%
17	Pixel 2 Vert Fin	000 Ü 255	0–100%
18	Pixel 2 Bleu	000 Ü 255	0–100%
19	Pixel 2 Bleu Fin	000 Ü 255	0–100%
20	Pixel 2 Blanc	000 Ü 255	0–100%
21	Pixel 2 Blanc Fin	000 Ü 255	0–100%
22	Pixel 2 Ambre	000 Ü 255	0–100%
23	Pixel 2 Ambre Fin	000 Ü 255	0–100%
24	Pixel 2 Roue de Couleurs Virtuelles (VCW)	000 Ü 255	Consultez la section Gamme de Couleurs pour en connaître les valeurs spécifiques

Valeurs DMX (suite)

PIX1	Canal	Fonction	Valeur	Pourcentage/Configuration
	1	Pixel 1 Rouge	000 Ü 255	0–100%
	2	Pixel 1 Vert	000 Ü 255	0–100%
	3	Pixel 1 Bleu	000 Ü 255	0–100%
	4	Pixel 1 Roue de Couleurs Virtuelles (VCW)	000 Ü 255	Consultez la section Gamme de Couleurs pour en connaître les valeurs spécifiques
	5	Pixel 2 Rouge	000 Ü 255	0–100%
	6	Pixel 2 Vert	000 Ü 255	0–100%
	7	Pixel 2 Bleu	000 Ü 255	0–100%
	8	Pixel 2 Roue de Couleurs Virtuelles (VCW)	000 Ü 255	Consultez la section Gamme de Couleurs pour en connaître les valeurs spécifiques

AR3.S	Canal	Fonction	Valeur	Pourcentage/Configuration
	1	Gradateur	000 Ú 255	0–100%
	2	Rouge	000 Ú 255	0–100%
	3	Vert	000 Ú 255	0–100%
	4	Bleu	000 Ú 255	0–100%
	5	Blanc	000 Ú 255	0–100%
	6	Ambre	000 Ú 255	0–100%
	7	Roue de Couleurs Virtuelles (VCW)	000 Ú 255	Consultez la section Gamme de Couleurs pour en connaître les valeurs spécifiques
	8	Stroboscope Classique	000 Ú 009	No function
			010 Ú 019	1 Hz
			020 Ú 029	2 Hz
			030 Ú 039	3 Hz
			040 Ú 049	4 Hz
			050 Ú 059	5 Hz
			060 Ú 069	6 Hz
			070 Ú 079	7 Hz
			080 Ú 089	8 Hz
			090 Ú 099	9 Hz
			100 Ú 109	10 Hz
			110 Ú 119	11 Hz
			120 Ú 129	12 Hz
			130 Ú 139	13 Hz
			140 Ú 149	14 Hz
			150 Ú 159	15 Hz
			160 Ú 169	16 Hz
			170 Ú 179	17 Hz
			180 Ú 189	18 Hz
			190 Ú 199	19 Hz
			200 Ú 255	20 Hz

Sections du Ovation™ C-640FC pour Commande DMX

Pixel 1 Pixel 2
