GEBRUIKSAANWIJZING Ovation C-640FC Chauvet

Over deze handleiding

De Ovation™ C-640FC Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Veiligheidsinstructies

• Open het product NIET. Het bevat geen te onderhouden onderdelen.
  • KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
• Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
• Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
• Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden.
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
• Sluit dit product NIET aan op een dimmer of een regelweerstand.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Gebruik UITSLUITEND de ophang-/montagebeugels of de hendels om dit product te dragen.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of België kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar www.chauvetprofessional.com voor contactinformatie.

Wat is inbegrepen

• Ovation™ C-640FC

- Neutrik® powerCON® stroomsnoer

• 2 Omega-beugels

• 2 gelframes 135 x 245 mm

- Garantiekaart

- Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Power Linking

Er kunnen 9 Ovation™ C-640FC-producten bij 120 VAC of 18 bij 230 VAC worden gekoppeld. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live	Zwart	Bruin	Geel/messing
AC Neutraal	Wit	Blauw	Zilver
AC Aarde	Groen/geel	Groen/geel	Groen

De zekering vervangen

1. Ontkoppel dit product van de stroom.
2. Gebruik een kruiskopschroevendraaier nr. 2 en schroef de kap van de zekeringshouder los van de behuizing.
3. Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

DMX-koppeling

De Ovation™ C-640FC kan met een DMX-controller werken met een normale DMX seriële verbinding. Op www.chauvetprofessional.com is een DMX-basishandleiding verkrijgbaar.

DMX-aansluiting

De Ovation™ C-640FC gebruikt een normale DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: TOUR, TR16, ARC.1, AR1.D, ARC.2, ARC.3, AR3.D, AR3.S, PIX1, PIX3, PX16 en HSV. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

Let op: Voor optimale bediening van de 16-bit dimkanalen in de TR16-persoonlijkheid, moet u controleren dat de dimcurve in SET > DIMX is ingesteld naar uit.

Master/slave- verbinding

De Ovation™ C-640FC maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding om te verbinden en te configureren voor Master/Slave-werking.

Virtueel kleurenwiel

De Ovation™ C-640FC bevat een nieuwe functie, genaamd het virtuele kleurenwiel (Virtual Color Wheel, VCW). Deze functie is beschikbaar als een losstaande bedieningsmodus voor handmatig gebruik en ook als een bedieningskanaal in elk van de DMX-persoonlijkheden van de producten. Voor eenvoudiger programmering zijn er meer dan dertig voorgemengde kleuren beschikbaar op basis van populaire gelkleuren van . Bij het handmatig selecteren van de kleuren op het virtuele kleurenwiel, verschijnt het betreffende gelnummer op het LED-display voor eenvoudige selectie en gebruiksgemak.

Kleurenkaart

DMX-kanaalwaarde		Weergave op het display	Rode waarde	Groene waarde	Blauwe waarde	Witte waarde	Gele waarde
000	Ü 005		000	000	000	000	000
006	Ü 013	C90Y	255	250	000	000	255
014	Ü 021	R11	255	213	000	020	255
022	Ü 028	R312	255	216	000	000	190
029	Ü 035	R03	240	129	002	072	255
036	Ü 043	R18	245	108	000	035	255
044	Ü 051	R20	255	109	000	000	255
052	Ü 059	R21	170	039	000	000	255
060	Ü 067	R26	245	002	000	000	031
068	Ü 075	R27	255	000	000	002	000
076	Ü 083	R33	042	000	000	245	234
084	Ü 091	R337	155	064	006	165	255
092	Ü 099	R38	226	154	024	045	255
100	Ü 107	R41	255	008	000	010	150
108	Ü 115	R42	255	006	000	024	055
116	Ü 121	R44	255	041	010	130	000
122	Ü 130	R349	255	027	024	000	000
131	Ü 138	R54	173	226	042	080	255
139	Ü 146	R64	000	255	062	099	215
147	Ü 154	R364	000	185	039	255	205
155	Ü 162	R65	000	239	062	205	000
163	Ü 170	R80	000	249	205	011	000
171	Ü 178	R81	000	248	117	108	000
179	Ü 186	R82	000	239	062	205	000
187	Ü 194	R382	020	000	255	000	000
195	Ü 202	R83	000	144	255	000	000
203	Ü 210	R383	000	034	255	031	000
211	Ü 218	R91	000	255	000	084	035
219	Ü 226	R92	043	255	003	255	055
227	Ü 234	R93	063	255	015	125	000
235	Ü 242	R393	000	255	022	070	000
243	Ü 250	R90	005	255	000	000	015
251	Ü 255		000	000	000	000	000

Let op: De kleuren hierboven zijn gesimuleerde waargaven van de kleurenuitvoer die zijn geproduceerd, in vergelijking met de andere gelijksoortige lichtproducten. Chauvet geeft geen garantie over de nauwkeurigheid van de kleuropbrengst.

Montage

Lees alvorens dit product te monteren alle Veiligheidsvoorschriften. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar www.trusst.com/productcategory/accessories-clamps/.

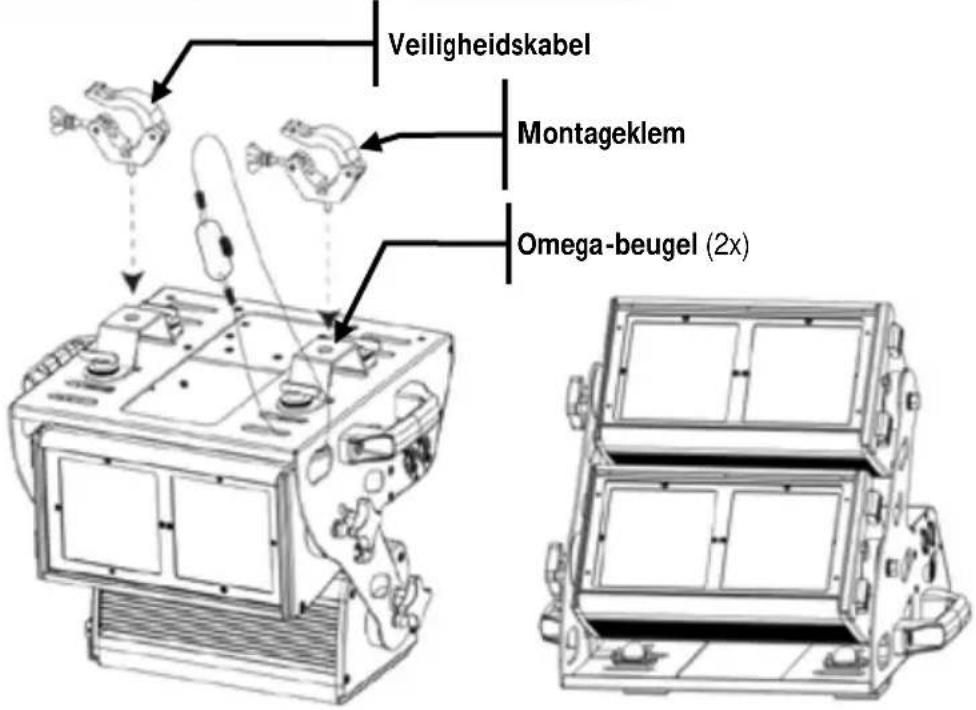

Montagediagram van het product

Veiligheidskabel Montageklem Omega-beugel (2x)

Montage boven het hoofd
Plaatsing op de vloer

Beschrijving bedieningspaneel

Toets	Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

Toegangscode

Vul na dat gevraagd te worden het volgende toegangscode in door te drukken op:

$$ \langle \mathrm{UP} \rangle , \langle \mathrm{DOWN} \rangle , \langle \mathrm{UP} \rangle , \langle \mathrm{DOWN} \rangle , \langle \mathrm{ENTER} \rangle $$

Dit toegangscode kan niet gewijzigd worden en moet indien gevraagd ingevuld worden.

Menu opties

Hoofdniveau	Programmeerniveaus		Beschrijving
STAT	RED	X.000-X.255	Combineert rood, groen, blauw, wit en geel om een aangepaste kleur te maken (0-100%)
	GREN
	BLUE
	WHIT
	AMBR
	STRB	S.000-S.020	Selecteert de stroboscoopfrequentie (0-20 Hz)
VCW	C90Y		Het virtuele kleurenwiel simuleert de opbrengst van elke gelkleur van . Raadpleeg de sectie kleurenkaart voor specifieke waarden.
	R11
	R312
	R03
	R18
	R20
	R21
	R26
	R27
	R33
	R337
	R38
	R41
	R42
	R44
	R349
	R54
	R64
	R364
	R65
	R80
	R81
	R82
	R382
	R83
	R383
	R91
	R92
	R93
	R393
	R90

Menu-opties (vervolg)

Main Level	Programming Levels				Description
AUTO	AT.01-AT.10		P.000-P.255		Selecteert automatische programma's en automatische programmasnelheid
	PR.01-PR.10				Selecteert instelbare programma's
RUN	DMX				Ontvangt DMX-signalen van de DMX-controller
	SLAV				Ontvangt DMX-signalen van de master
ADDR	D.001-D.512				Stelt het DMX-startadres in
PERS	TOUR				12-kanaals: RGBWA, VCW, dimmer, stroboscoop, kleurenmacro, auto/aangepast, dimmersnelheid, autosnelheid
	TR16				18-kanaals: 16-bit RGBWA, dimmer, VCW, stroboscoop, kleurenmacro, auto/aangepast, dimmersnelheid, autosnelheid
	ARC.1				4-kanaals: RGB-regeling, VCW
	AR1.D				5-kanaals: RGB, dimmer, VCW
	ARC.2				5-kanaals: RGBW-regeling, VCW
	ARC.3				6-kanaals: RGBWA-regeling, VCW
	AR3.D				7-kanaals: RGBWA, dimmer, VCW
	AR3.S				8-kanaals: RGBWA, dimmer, stroboscoop, VCW
	HSV				3-kanaals: HSV-regeling

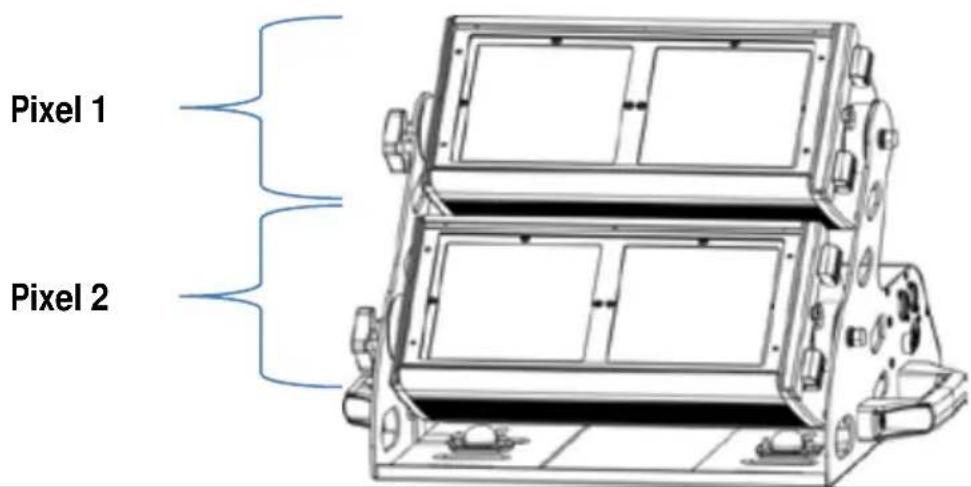

	PIX1				8-kanaals: RGB-pixelregeling, VCW
	PIX3				12-kanaals: RGBWA-pixelregeling, VCW
	PX16				24-kanaals: 16-bits RGBWA-pixelregeling, dimmer, VCW
EDIT	PR.01-PR.10	SC.01-SC.30	RED	X.000-X.255	Combineert rood, groen, blauw, wit en geel om een aangepaste kleur te genereren (0-100%)
			GREN
			BLUE
			WHIT
			AMBE
			STRB	S.000-S.020	Selecteert de stroboscoopfrequentie (0-20 Hz)
			TIME	T.000-T.255	Definieert de stapduur (langzaam tot snel)
			FADE	F.000-F.255	Definieert de fadeduur (langzaam tot snel)

Menu-opties (vervolg)

Hoofdniveau	Programmeerniveaus Beschrijving
SET	KEY		ON			Stelt het vergrendelingsslot in (toegangscodemodus)
			OFF
	UPLD		***** (Toegangscode invullen)	SEND	OK	Uploadt aangepaste programma's naar andere OvationTM C-640FC's
	REST		***** (Toegangscode invullen)	SEND	OK	Reset de armatuur naar standaard fabriekswaarden
	COLR		OFF			RGB ingesteld naar 255 = max. opbrengst
			RGBW			RGB ingesteld naar 255 = gebalanceerd wit
			UC.			Universele kleurenbalans
	DIMX		OFF			Selecteert dimprofielen van snel (DIM1) tot langzaam (DIM4) of OFF (uit)
			DIM1
			DIM2
			DIM3
			DIM4
	DERR		SAVE			Gaat verder met de laatste opdracht na verlies van DMX-regeling
			BLAK			Verduistert de armatuur na verlies van DMX
	SLCK		OFF			Stelt de toegangsvergrendeling op het hoofdniveau in
			ON
	STRB		SPEC			Selecteert het stroboscoopgedrag die wordt weergegeven in TOUR- en TR16-persoonlijkheden
			CLAS
	MCON		SELF			Er worden geen DMX-signalen verzonden door de DMX-uitgang
			MAST			Stuurt DMX-signalen naar OvationTM C-640FC-slaves
CAL	***** (Toegangscode invullen)	CAL1	WH.01-WH.11	RED	X.000-X.255	Wijzigt de kleurenmacro's die worden gebruikt in de TOUR- en TR16-persoonlijkheden
				GREN
				BLUE
				WHIT
				AMBE
		CAL2	RED			Definieert de kleurtemperatuur die wordt gebruikt wanneer COLR is ingesteld naar RGBW
			GREN
			BLUE
		CALR		***** (Toegangscode invullen)		Herstelt CAL naar de fabrieksinstellingen

DMX-waarden

TOUR	Kanaal	Functie	Waarde	Percentage/instelling
	1	Dimmer	000 Ú 255	0–100%
	2 Rood		000 Ú 255	0–100%(Stapduur indien Custom 1–10 actief is)
	3 Groen		000 Ú 255	0–100%(Fadeduur indien Custom 1–10 actief is)
	4	Blauw	000 Ú 255	0–100%
	5	Wit	000 Ú 255	0–100%
	6	Amber	000 Ú 255	0–100%
	7	Virtueelkleurenwiel	000 Ú 255	Raadpleeg de sectiekleurenkaartvoorspecifieke waarden
	8	Kleurenmacro +witbalans	000 Ú 010	Geen functie
			011 Ú 030	R: 100% G: 0–100% B: 0
			031 Ú 050	R: 100%-0 G: 100% B: 0
			051 Ú 070	R: 0 G: 100% B: 0–100%
			071 Ú 090	R: 0 G: 100%-0 B: 100%
			091 Ú 110	R: 0–100% G: 0 B: 100%
			111 Ú 130	R: 100% G: 0 B: 100%-0
			131 Ú 150	R: 100% G: 0–100% B: 0–100%
			151 Ú 170	R: 100%-0 G: 100%-0 B: 100%
			171 Ú 200	RGBWA: 100%
			201 Ú 205	Wit 1
			206 Ú 210	Wit 2
			211 Ú 215	Wit 3
			216 Ú 220	Wit 4
			221 Ú 225	Wit 5
			226 Ú 230	Wit 6
			231 Ú 235	Wit 7
			236 Ú 240	Wit 8
			241 Ú 245	Wit 9
			246 Ú 250	Wit 10
			251 Ú 255	Wit 11

DMX-waarden (vervolg)

TOUR (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
	9	Speciale stroboscoop	000 Û 009	Geen functie
			010 Û 099	Langzaam tot snel
			100 Û 109	Geen functie
			110 Û 179	Verlichtingseffect, langzaam tot snel
			180 Û 189	Geen functie
			190 Û 255	Willekeurig	*Kies in het hoofdmenu de stroboscoopfunctie onder SET > STR, kies SPEC of CLAS
		Klassieke stroboscoop	000 Û 009	Geen functie
			010 Û 019	1 Hz
			020 Û 029	2 Hz
			030 Û 039	3 Hz
			040 Û 049	4 Hz
			050 Û 059	5 Hz
			060 Û 069	6 Hz
			070 Û 079	7 Hz
			080 Û 089	8 Hz
			090 Û 099	9 Hz
			100 Û 109	10 Hz
			110 Û 119	11 Hz
			120 Û 129	12 Hz
			130 Û 139	13 Hz
			140 Û 149	14 Hz
			150 Û 159	15 Hz
			160 Û 169	16 Hz
			170 Û 179	17 Hz
			180 Û 189	18 Hz
			190 Û 199	19 Hz
			200 Û 255	20 Hz

DMX-waarden (vervolg)

TOUR (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
	10 Programma's		000 Û 040	Geen functie
			041 Û 050	Auto 1
			051 Û 060	Auto 2
			061 Û 070	Auto 3
			071 Û 080	Auto 4
			081 Û 090	Auto 5
			091 Û 100	Auto 6
			101 Û 110	Auto 7
			111 Û 120	Auto 8
			121 Û 130	Auto 9
			131 Û 140	Auto 10
			141 Û 150	Aangepast 1
			151 Û 160	Aangepast 2
			161 Û 170	Aangepast 3
			171 Û 180	Aangepast 4
			181 Û 190	Aangepast 5
			191 Û 200	Aangepast 6
			201 Û 210	Aangepast 7
			211 Û 220	Aangepast 8
			221 Û 230	Aangepast 9
			231 Û 255	Aangepast 10
	11	Automatische snelheid	000 Û 255	0–100%
	12 Dimmersnelheid		000 Û 009	Voorinstelling van de dimmersnelheid vanaf het displaymenu
			010 Û 029	Lineaire dimmer
			030 Û 069	Niet-lineaire dimcurve 1 (snelst)
			070 Û 129	Niet-lineaire dimcurve 2
			130 Û 189	Niet-lineaire dimcurve 3
			190 Û 255	Niet-lineaire dimcurve 4 (langzaamst)

DMX-waarden (vervolg)

TR16	Kanaal	Functie	Waarde	Percentage/instelling
	1	Dimmer	000 Ü 255	0–100%
	2	Fijne dimmer	000 Ü 255	0–100%
	3	Rood	000 Ü 255	0–100%
	4	Fijn rood	000 Ü 255	0–100%
	5	Groen	000 Ü 255	0–100%
	6	Fijn groen	000 Ü 255	0–100%
	7	Blauw	000 Ü 255	0–100%
	8	Fijn blauw	000 Ü 255	0–100%
	9	Wit	000 Ü 255	0–100%
	10	Fijn wit	000 Ü 255	0–100%
	11	Amber	000 Ü 255	0–100%
	12	Fijn geel	000 Ü 255	0–100%
	13	Virtueel kleurenwiel	000 Ü 255	Raadpleeg de sectiekleurenkaartvoorspecifieke waarden
	14	Kleurenmacro + witbalans	000 Ü 010	Geen functie
			011 Ü 030	R: 100% G: 0–100% B: 0
			031 Ü 050	R: 100%-0 G: 100% B: 0
			051 Ü 070	R: 0 G: 100% B: 0–100%
			071 Ü 090	R: 0 G: 100%-0 B: 100%
			091 Ü 110	R: 0–100% G: 0 B: 100%
			111 Ü 130	R: 100% G: 0 B: 100%-0
			131 Ü 150	R: 100% G: 0–100% B: 0–100%
			151 Ü 170	R: 100%-0 G: 100%-0 B: 100%
			171 Ü 200	RGBWA: 100%
			201 Ü 205	Wit 1
			206 Ü 210	Wit 2
			211 Ü 215	Wit 3
			216 Ü 220	Wit 4
			221 Ü 225	Wit 5
			226 Ü 230	Wit 6
			231 Ü 235	Wit 7
			236 Ü 240	Wit 8
			241 Ü 245	Wit 9
			246 Ü 250	Wit 10
			251 Ü 255	Wit 11

DMX-waarden (vervolg)

TR16 (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
	15	Speciale stroboscoop	000 Û 009010 Û 099100 Û 109110 Û 179180 Û 189190 Û 255	Geen functieLangzaam tot snelGeen functieVerlichtingseffect, langzaam tot snelGeen functieWillekeurig	*Kies in het hoofdmenu de stroboscoopfunctie onder SET >STR, kies SPEC of CLAS
		Klassieke stroboscoop	000 Û 009010 Û 019020 Û 029030 Û 039040 Û 049050 Û 059060 Û 069070 Û 079080 Û 089090 Û 099100 Û 109110 Û 119120 Û 129130 Û 139140 Û 149150 Û 159160 Û 169170 Û 179180 Û 189190 Û 199200 Û 255	Geen functie1 Hz2 Hz3 Hz4 Hz5 Hz6 Hz7 Hz8 Hz9 Hz10 Hz11 Hz12 Hz13 Hz14 Hz15 Hz16 Hz17 Hz18 Hz19 Hz20 Hz
	16	Programma's	000 Û 040041 Û 050051 Û 060061 Û 070071 Û 080081 Û 090091 Û 100101 Û 110111 Û 120121 Û 130131 Û 140141 Û 150151 Û 160161 Û 170171 Û 180181 Û 190191 Û 200201 Û 210211 Û 220221 Û 230231 Û 255	Geen functieAuto 1Auto 2Auto 3Auto 4Auto 5Auto 6Auto 7Auto 8Auto 9Auto 10Aangepast 1Aangepast 2Aangepast 3Aangepast 4Aangepast 5Aangepast 6Aangepast 7Aangepast 8Aangepast 9Aangepast 10

DMX-waarden (vervolg)

TR16 (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
	17	Automatische snelheid	000 255	0–100%
	18 Dimmersnelheid		000 009	Voorinstelling van de dimmersnelheid vanaf het displaymenuLineaire dimmerNiet-lineaire dimcurve 1 (snelst)Niet-lineaire dimcurve 2Niet-lineaire dimcurve 3Niet-lineaire dimcurve 4 (langzaamst)
			010 029
			030 069
			070 129
			130 189
			190 255

ARC.1	Kanaal	Functie	Waarde	Percentage/instelling
	1	Rood	000 255	0–100%
	2	Groen	000 255	0–100%
	3	Blauw	000 255	0–100%
	4	Virtueelkleurenwiel	000 255	Raadpleeg de sectiekleurenkaartvoor specifieke waarden

AR1.D	Kanaal	Functie	Waarde	Percentage/instelling
	1	Dimmer	000 Û 255	0–100%
	2	Rood	000 Û 255	0–100%
	3	Groen	000 Û 255	0–100%
	4	Blauw	000 Û 255	0–100%
	5	Virtueel kleurenwiel	000 Û 255	Raadpleeg de sectiekleurenkaartvoor specifieke waarden

PIX3	Kanaal	Functie	Waarde	Percentage/instelling
	1	Pixel 1 rood	000 Ü 255	0–100%
	2	Pixel 1 groen	000 Ü 255	0–100%
	3	Pixel 1 blauw	000 Ü 255	0–100%
	4	Pixel 1 wit	000 Ü 255	0–100%
	5	Pixel 1 amber	000 Ü 255	0–100%
	6	Pixel 1 virtueel kleurenwiel	000 Ü 255	Raadpleeg de sectiekleurenkaartvoor specifieke waarden
	7	Pixel 2 rood	000 Ü 255	0–100%
	8	Pixel 2 groen	000 Ü 255	0–100%
	9	Pixel 2 blauw	000 Ü 255	0–100%
	10	Pixel 2 wit	000 Ü 255	0–100%
	11	Pixel 2 amber	000 Ü 255	0–100%
	12	Pixel 2 virtueel kleurenwiel	000 Ü 255	Raadpleeg de sectiekleurenkaartvoor specifieke waarden

DMX-waarden (vervolg)

ARC.2	Kanaal	Functie	Waarde	Percentage/instelling
	1	Rood	000 Ü 255	0–100%
	2	Groen	000 Ü 255	0–100%
	3	Blauw	000 Ü 255	0–100%
	4	Wit	000 Ü 255	0–100%
	5	Virtueelkleurenwiel	000 Ü 255	Raadpleeg de sectiekleurenkaartvoor specifieke waarden

ARC.3	Kanaal	Functie	Waarde	Percentage/instelling
	1	Rood	000 Ü 255	0–100%
	2	Groen	000 Ü 255	0–100%
	3	Blauw	000 Ü 255	0–100%
	4	Wit	000 Ü 255	0–100%
	5	Amber	000 Ü 255	0–100%
	6	Virtueelkleurenwiel	000 Ü 255	Raadpleeg de sectiekleurenkaartvoor specifieke waarden

AR3.D	Kanaal	Functie	Waarde	Percentage/instelling
	1	Dimmer	000 255	0–100%
	2	Rood	000 255	0–100%
	3	Groen	000 255	0–100%
	4	Blauw	000 255	0–100%
	5	Wit	000 255	0–100%
	6	Amber	000 255	0–100%
	7	Virtueelkleurenwiel	000 255	Raadpleeg de sectiekleurenkaartvoor specifieke waarden

DMX-waarden (vervolg)

Kanaal	Functie	Waarde	Percentage/instelling
1	Dimmer	000 Ü 255	0–100%
2	Rood	000 Ü 255	0–100%
3	Groen	000 Ü 255	0–100%
4	Blauw	000 Ü 255	0–100%
5	Wit	000 Ü 255	0–100%
6	Amber	000 Ü 255	0–100%
7	Virtueel kleurenwiel	000 Ü 255	Raadpleeg de sectiekleurenkaartvoor specifieke waarden
8	Klassieke stroboscoop	000 Ü 009010 Ü 019020 Ü 029030 Ü 039040 Ü 049050 Ü 059060 Ü 069070 Ü 079080 Ü 089090 Ü 099100 Ü 109110 Ü 119120 Ü 129130 Ü 139140 Ü 149150 Ü 159160 Ü 169170 Ü 179180 Ü 189190 Ü 199200 Ü 255	Geen functie1 Hz2 Hz3 Hz4 Hz5 Hz6 Hz7 Hz8 Hz9 Hz10 Hz11 Hz12 Hz13 Hz14 Hz15 Hz16 Hz17 Hz18 Hz19 Hz20 Hz

PIX1	Kanaal	Functie	Waarde	Percentage/instelling
	1	Pixel 1 rood	000 Ü 255	0–100%
	2	Pixel 1 groen	000 Ü 255	0–100%
	3	Pixel 1 blauw	000 Ü 255	0–100%
	4	Pixel 1 virtueel kleurenwiel	000 Ü 255	Raadpleeg de sectiekleurenkaartvoor specifieke waarden
	5	Pixel 2 rood	000 Ü 255	0–100%
	6	Pixel 2 groen	000 Ü 255	0–100%
	7	Pixel 2 blauw	000 Ü 255	0–100%
	8	Pixel 2 virtueel kleurenwiel	000 Ü 255	Raadpleeg de sectiekleurenkaartvoor specifieke waarden

DMX-waarden (vervolg)

HSV	Kanaal	Functie	Waarde	Percentage/instelling
	1	Tint	000 Ü 255	0–100%
	2	Verzadiging	000 Ü 255	0–100%
	3	Waarde	000 Ü 255	0–100%

Kanaal	Functie	Waarde	Percentage/instelling
1	Dimmer	000 Û 255	0–100%
2	Fijne dimmer	000 Û 255	0–100%
3	Pixel 1 rood	000 Û 255	0–100%
4	Pixel 1 fijn rood	000 Û 255	0–100%
5	Pixel 1 groen	000 Û 255	0–100%
6	Pixel 1 fijn groen	000 Û 255	0–100%
7	Pixel 1 blauw	000 Û 255	0–100%
8	Pixel 1 fijn blauw	000 Û 255	0–100%
9	Pixel 1 wit	000 Û 255	0–100%
10	Pixel 1 fijn wit	000 Û 255	0–100%
11	Pixel 1 geel	000 Û 255	0–100%
12	Pixel 1 fijn geel	000 Û 255	0–100%
13	Pixel 1 virtueel kleurenwiel	000 Û 255	Raadpleeg de sectiekleurenkaartvoor specifieke waarden
14	Pixel 2 rood	000 Û 255	0–100%
15	Pixel 2 fijn rood	000 Û 255	0–100%
16	Pixel 2 groen	000 Û 255	0–100%
17	Pixel 2 fijn groen	000 Û 255	0–100%
18	Pixel 2 blauw	000 Û 255	0–100%
19	Pixel 2 fijn blauw	000 Û 255	0–100%
20	Pixel 2 wit	000 Û 255	0–100%
21	Pixel 2 fijn wit	000 Û 255	0–100%
22	Pixel 2 geel	000 Û 255	0–100%
23	Pixel 2 fijn geel	000 Û 255	0–100%
24	Pixel 2 virtueel kleurenwiel	000 Û 255	Raadpleeg de sectiekleurenkaartvoor specifieke waarden

Ovation™ C-640FC secties voor DMX-pixelregeling

Pixel 1 Pixel 2

Contact Us WORLD HEADQUARTERS - Chauvet

General Information

Address: Stokstraat 18

9770 Kruishoutem

Belgium

Voice: [phone]

Technical Support

Email: [e-mail]

World Wide Web

www.chauvetlighting.eu
