MANUAL DE USUARIO Ovation C-640FC Chauvet

La Guía de Referencia Rápida (GRR) del Ovation™ C-640FC contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

Notas de Seguridad

• NO abra este producto. No contiene piezas reparables por el usuario.
• NO mire a la fuente de luz cuando el producto esté encendido.
- Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
- Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.
- ¡CUIDADO! La carcasa de este producto está caliente cuando las luces están en funcionamiento.
- Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
- NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
• USE un cable de seguridad cuando monte este producto en lo alto.
- NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo.
- NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
• NO conecte este producto a un atenuador o reostato.
- Conecte este producto SOLO a un circuito con toma de tierra y protegido.
- Use SOLAMENTE los soportes de colgar/montar o las asas para mover este producto.
- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
- La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

Contacto

Fuera de EE.UU, Reino Unido, Irlanda, México o Benelux, póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto. Visite www.chauvetprofessional.com para información de contacto.

Qué va Incluido

• Ovation™ C-640FC
- Cable de Alimentación Neutrik® powerCON®
• 2 Soportes Omega

• 2 Marcos de Gel accesorios 5,32 x 9,65" (135 x 245 mm)
• Tarjeta de Garantía
• Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Alimentación en Cadena

Puede enlazar hasta 9 productos Ovation™ C-640FC a 120 V, o 18 productos a 230 V. Los cables de alimentación en cadena se pued en adquirir por separado.

Enchufe CA

Conexión	Cable (EE.UU)	Cable (Europa)	Color del Tornillo
CA Cargado	Negro	Marrón	Amarillo/Bronce
CA Neutro	Blanco	Azul	Plata
CA Tierra	Verde/Amarillo	Verde/Amarillo	Verde

Sustitución del Fusible

1. Desconecte el producto de la toma de corriente.
2. Con un destornillador de estrella N°2 desatornille la tapa del portafusibles.
3. Quite el fusible fundido del portafusibles y sustitúyalo con otro del mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Enlace DMX

El Ovation™ C-640FC funcionará con un controlador DMX usando una conexión serie DMX normal. Hay un Manual DMX disponible en www.chauvetprofessional.com.

Conexión DMX

El Ovation™ C-640FC usa una conexión de datos DMX normal para sus personalidades DMX: TOUR, TR16, ARC.1, AR1.D, ARC.2, ARC.3, AR3.D, AR3.S, PIX1, PIX3, PX16, y HSV. Vea el Manual de usuario para conectar y configurar para funcionamiento DMX

Nota: Para un control óptimo de los canales de atenuación de 16 bits en la personalidad TR16, asegúrese de que ambas curvas de atenuación en SET > DIMX están configuradas en OFF.

Conexión Maestro/Esclavo

El Ovation™ C-640FC usa la conexión de datos DMX para su modo Maestro/Esclavo Vea el Manual de usuario para conectar y configurar para funcionamiento Maestro/Esclavo.

Rueda de Color Virtual (VCW)

El Ovation™ C-640FC cuenta con una nueva característica llamada Rueda de Color Virtual (VCW). Esta característica está disponible como modo de control independiente para uso manual y también como canal de control en cada una de las personalidades DMX del dispositivo. Más una treintena de colores premezclados basados en los colores de gel más populares de están disponibles para su utilización, facilitando la programación. Cuando seleccione los colores manualmente en la Rueda de Color Virtual, el número de gel correspondiente aparecerá en la pantalla LED para una selección más cómoda y facilidad de uso.

Tabla de Colores

Valor del Canal DMX		Lectura en Pantalla	Valor Rojo	Valor Verde	Valor Azul	Valor Blanco	Valor Ámbar
000	Ü 005		000	000	000	000	000
006	Ü 013	C90Y	255	250	000	000	255
014	Ü 021	R11	255	213	000	020	255
022	Ü 028	R312	255	216	000	000	190
029	Ü 035	R03	240	129	002	072	255
036	Ü 043	R18	245	108	000	035	255
044	Ü 051	R20	255	109	000	000	255
052	Ü 059	R21	170	039	000	000	255
060	Ü 067	R26	245	002	000	000	031
068	Ü 075	R27	255	000	000	002	000
076	Ü 083	R33	042	000	000	245	234
084	Ü 091	R337	155	064	006	165	255
092	Ü 099	R38	226	154	024	045	255
100	Ü 107	R41	255	008	000	010	150
108	Ü 115	R42	255	006	000	024	055
116	Ü 121	R44	255	041	010	130	000
122	Ü 130	R349	255	027	024	000	000
131	Ü 138	R54	173	226	042	080	255
139	Ü 146	R64	000	255	062	099	215
147	Ü 154	R364	000	185	039	255	205
155	Ü 162	R65	000	239	062	205	000
163	Ü 170	R80	000	249	205	011	000
171	Ü 178	R81	000	248	117	108	000
179	Ü 186	R82	000	239	062	205	000
187	Ü 194	R382	020	000	255	000	000
195	Ü 202	R83	000	144	255	000	000
203	Ü 210	R383	000	034	255	031	000
211	Ü 218	R91	000	255	000	084	035
219	Ü 226	R92	043	255	003	255	055
227	Ü 234	R93	063	255	015	125	000
235	Ü 242	R393	000	255	022	070	000
243	Ü 250	R90	005	255	000	000	015
251	Ü 255		000	000	000	000	000

Nota: Los colores listados son interpretaciones simuladas de la emisión de color generada en comparación con otros productos incandescentes similares. Chauvet no garantiza la exactitud del color emitido.

Montaje

Antes de montar este producto, lea las Notas de seguridad. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite trusst.com/productcategory/base-plates-accessories-clamps/.

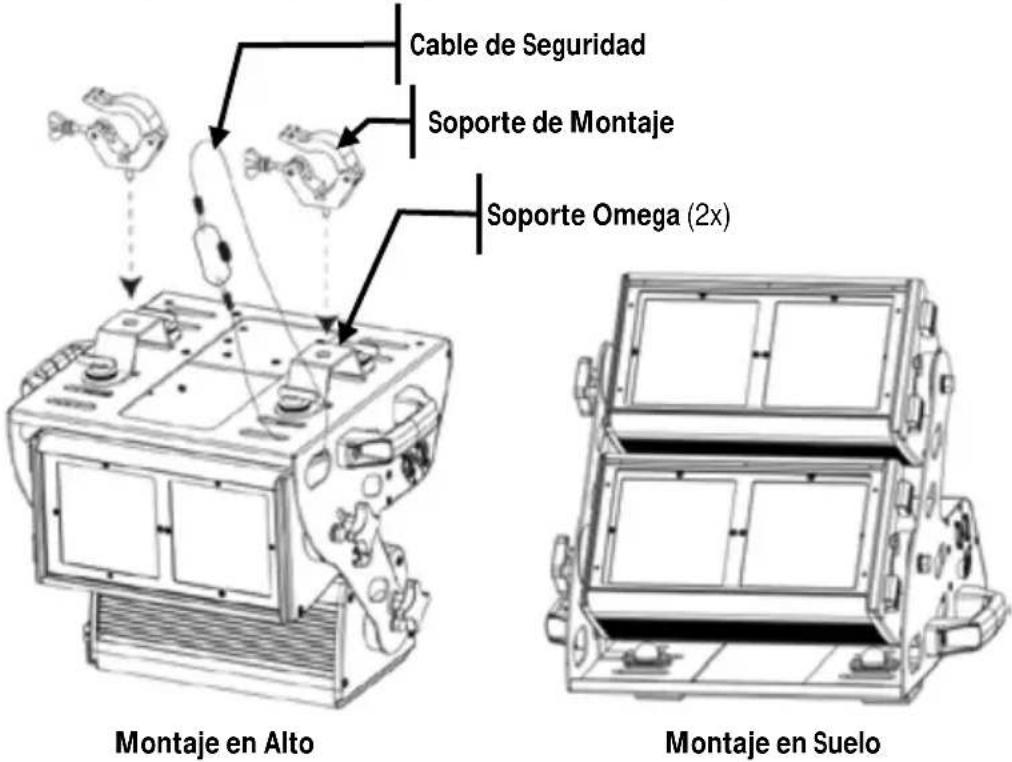

Diagrama de Montaje del Producto

Cable de Seguridad Soporte de Montaje Soporte Omega (2x) Montaje en Alto Montaje en Suelo

Descripción del Panel de Control

Botón	Función
	Sale del menú o función actual
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
	Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función

Código de acceso

Después de que se le solicite, introduzca el siguiente código de acceso pulsando: , , , , Este código no se puede cambiar y se debe usar cuando se le solicite.

Opciones de Menú

Nivel Principal	Niveles de Programación		Descripción
STAT	RED	X.000-X.255	Combina rojo, verde, azul, blanco y ámbar para formar un color personalizado (0-100%)
	GREN
	BLUE
	WHIT
	AMBR
	STRB	S.000-S.020	Selecciona la frecuencia de estroboscopio (0-20 Hz)
VCW	C90Y		Rueda de Color Virtual (VCW) simula la emisión de cada gel de color de.Consulte la sección Tabla de Colorespara ver los valores específicos.
	R11
	R321
	R03
	R18
	R20
	R21
	R26
	R27
	R33
	R337
	R38
	R41
	R42
	R44
	R349
	R54
	R64
	R364
	R65
	R80
	R81
	R82
	R382
	R83
	R383
	R91
	R92
	R93
	R393
	R90
Nivel Principal	Niveles de Programación				Descripción
AUTO	AT.01–AT.10		P.000–255		Selecciona programas automáticos y velocidad de programas automáticos
	PR.01–PR.10				Selecciona programas personalizables
RUN	DMX				Recibe señales DMX del controlador DMX
	SLAV				Recibe señales del maestro
ADDR	D.001–D.512				Selecciona la dirección DMX de inicio
PERS	TOUR				12 canales: RVABÁ, VCW, atenuador, estroboscopio, macro de color, auto/personalizado, velocidad atenuador, velocidad automática
	TR16				18 canales: 16-bit- RVABA VCW, atenuador, estroboscopio, macro de color, auto/personalizado, velocidad atenuador, velocidad automática
	ARC.1				4 canales: control RVA, VCW
	AR1.D				5 canales: RVA, atenuador, VCW
	ARC.2				5 canales: control RVAB, VCW
	ARC.3				6 canales: control RVABÁ, VCW
	AR3.D				7 canales: RVABÁ, atenuador, VCW
	AR3.S				8 canales: RVABÁ, atenuador, estroboscópio, VCW
	HSV				3 canales: control HSV

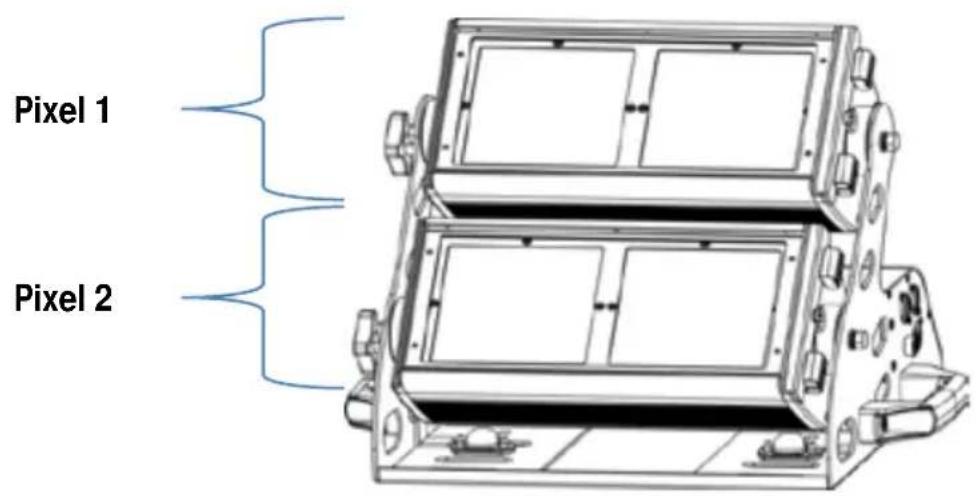

	PIX1				8 canales: control de píxel RVA, VCW
	PIX3				12 canales: control de píxel RVABÁ, VCW
	PX16				24 canales: 16-bit- control de píxel RVABÁ, atenuador, VCW
EDIT	PR.01–PR.10	SC.01–SC.30	RED	X.000–X.255	Combina rojo, verde, azul, blanco y ámbar para generar un color personalizado (0–100%)
			GREN
			BLUE
			WHIT
			AMBE
			STRB	S.000–S.020	Selecciona la frecuencia de estroboscopio (0–20 Hz)
			TIME	T.000–T.255	Define la duración del paso (lento a rápido)
			FADE	F.000–F.255	Define la duración del fado (lento a rápido)

Opciones de Menú (cont.)

Nivel Principal	Niveles de Programación					Descripción
SET	KEY		ON			Activa o desactiva la contraseña
			OFF
	UPLD		***** (Introducir Código de Acceso)	SEND	OK	Carga programas personalizados a otros productos OvationTM C-640FC
	REST		***** (Introducir Código de Acceso)	SEND	OK	Restablece en el producto los valores de fábrica
	COLR		OFF			RGB establecido en 255 = máx. potencia
			RGBW			RGB establecido en 255 = equilibrio de blancos
			UC.			Equilibrio de color Universal
	DIMX		OFF			Curvas de atenuador rápido (DIM1) a lento (DIM4) o sin atenuador (OFF)
			DIM1
			DIM2
			DIM3
			DIM4
	DERR		SAVE			Continúa con el último comando tras la pérdida de control DMX
			BLAK			Apaga (blackout) el dispositivo tras la pérdida de señal DMX
	SLCK		OFF			Bloquea el acceso al nivel principal de SET
			ON
	STRB		SPEC			Selecciona la conducta del estroboscopio del que se exhibe en las personalidades TOUR y TR16
			CLAS
	MCON		SELF			Señales DMX no se envían a través de la salida DMX
			MAST			Envía señales DMX a los esclavos OvationTM C-640FC
CAL	***** (Introducir Código de Acceso)	CAL1	WH.01-WH.11	RED	X.000-X.255	Modifica los macros de color usados en las personalidades TOUR y TR16
				GREN
				BLUE
				WHIT
				AMBE
		CAL2	RED			Define la temperatura de color usada cuando COLR se configura como RGBW
			GREN
			BLUE
		CALR		***** (Introducir Código de Acceso)		Restablece en CAL los valores de fábrica

Valores DMX

TOUR	Canal	Función	Valor	Porcentaje/Configuración
	1	Atenuador	000 Ú 255	0–100%
	2 Rojo		000 Ú 255	0–100% (Duración del Paso si Personalizado 1–10 está activo)
	3 Verde		000 Ú 255	0–100% (Duración del Fade si Personalizado 1–10 está activo)
	4	Azul	000 Ú 255	0–100%
	5	Blanco	000 Ú 255	0–100%
	6	Ámbar	000 Ú 255	0–100%
	7	Rueda de Color Virtual (VCW)	000 Ú 255	Consulte la sección Tabla de Colores para ver los valores específicos
	8	Macro de Color + Equilibrio de Blancos	000 Ú 010	Sin función
			011 Ú 030	R: 100% V: 0–100% A: 0
			031 Ú 050	R: 100%-0 V: 100% A: 0
			051 Ú 070	R: 0 V: 100% A: 0–100%
			071 Ú 090	R: 0 V: 100%-0 A: 100%
			091 Ú 110	R: 0–100% V: 0 A: 100%
			111 Ú 130	R: 100% V: 0 A: 100%-0
			131 Ú 150	R: 100% V: 0–100% A: 0–100%
			151 Ú 170	R: 100%-0 V: 100%-0 A: 100%
			171 Ú 200	RVABÁ: 100%
			201 Ú 205	Blanco 1
			206 Ú 210	Blanco 2
			211 Ú 215	Blanco 3
			216 Ú 220	Blanco 4
			221 Ú 225	Blanco 5
			226 Ú 230	Blanco 6
			231 Ú 235	Blanco 7
			236 Ú 240	Blanco 8
			241 Ú 245	Blanco 9
			246 Ú 250	Blanco 10
			251 Ú 255	Blanco 11
TOUR (cont.)	Canal	Función	Valor	Porcentaje/Configuración
	9	Estroboscopio Especial	000 Ú 009010 Ú 099100 Ú 109110 Ú 179180 Ú 189190 Ú 255	Sin funciónLento a rápidoSin funciónEfecto de iluminación lento a rápidoSin funciónAleatorio* Seleccione la funciónestroboscopioen el menúprincipal bajoSET > STRB >SPEC o CLAS
		Estroboscopio Clásico	000 Ú 009010 Ú 019020 Ú 029030 Ú 039040 Ú 049050 Ú 059060 Ú 069070 Ú 079080 Ú 089090 Ú 099100 Ú 109110 Ú 119120 Ú 129130 Ú 139140 Ú 149150 Ú 159160 Ú 169170 Ú 179180 Ú 189190 Ú 199200 Ú 255	Sin función1 Hz2 Hz3 Hz4 Hz5 Hz6 Hz7 Hz8 Hz9 Hz10 Hz11 Hz12 Hz13 Hz14 Hz15 Hz16 Hz17 Hz18 Hz19 Hz20 Hz
	10 Programas		000 Ú 040041 Ú 050051 Ú 060061 Ú 070071 Ú 080081 Ú 090091 Ú 100101 Ú 110111 Ú 120121 Ú 130131 Ú 140141 Ú 150151 Ú 160161 Ú 170171 Ú 180181 Ú 190191 Ú 200201 Ú 210211 Ú 220221 Ú 230231 Ú 255	Sin funciónAuto 1Auto 2Auto 3Auto 4Auto 5Auto 6Auto 7Auto 8Auto 9Auto 10Personalizado 1Personalizado 2Personalizado 3Personalizado 4Personalizado 5Personalizado 6Personalizado 7Personalizado 8Personalizado 9Personalizado 10
11	Velocidad Automática	000 Û 255	0–100%
12	Velocidad Atenuador	000 Û 009	Pre configura la velocidad del atenuador desde la pantalla de menú
		010 Û 029	Atenuador lineal
		030 Û 069	Curva de atenuación no-lineal 1 (la más rápida)
		070 Û 129	Curva de atenuación no-lineal 2
		130 Û 189	Curva de atenuación no-lineal 3
		190 Û 255	Curva de atenuación no-lineal 4 (la más lenta)

TR16	Canal	Función	Valor	Porcentaje/Configuración
	1	Atenuador	000 Û 255	0–100%
	2	Atenuador fino	000 Û 255	0–100%
	3	Rojo	000 Û 255	0–100%
	4	Rojo nítido	000 Û 255	0–100%
	5	Verde	000 Û 255	0–100%
	6	Verde nítido	000 Û 255	0–100%
	7	Azul	000 Û 255	0–100%
	8	Azul nítido	000 Û 255	0–100%
	9	Blanco	000 Û 255	0–100%
	10	Blanco nítido	000 Û 255	0–100%
	11	Ámbar	000 Û 255	0–100%
	12	Ámbar nítido	000 Û 255	0–100%
	13	Rueda de ColorVirtual (VCW)	000 Û 255	Consulte la sección Tabla de Colores para ver los valores específicos
	14	Macro de Color + Equilibrio de Blancos	000 Û 010	Sin función
			011 Û 030	R: 100% V: 0–100% A: 0
			031 Û 050	R: 100%-0 V: 100% A: 0
			051 Û 070	R: 0 V: 100% A: 0–100%
			071 Û 090	R: 0 V: 100%-0 A: 100%
			091 Û 110	R: 0–100% V: 0 A: 100%
			111 Û 130	R: 100% V: 0 A: 100%-0
			131 Û 150	R: 100% V: 0–100% A: 0–100%
			151 Û 170	R: 100%-0 V: 100%-0 A: 100%
			171 Û 200	RVABÁ: 100%
			201 Û 205	Blanco 1
			206 Û 210	Blanco 2
			211 Û 215	Blanco 3
			216 Û 220	Blanco 4
			221 Û 225	Blanco 5
			226 Û 230	Blanco 6
			231 Û 235	Blanco 7
			236 Û 240	Blanco 8
			241 Û 245	Blanco 9
			246 Û 250	Blanco 10
			251 Û 255	Blanco 11
TR16 (cont.)	Canal	Función	Valor	Porcentaje/Configuración
	15	Estroboscopio Especial	000 Û 009010 Û 099100 Û 109110 Û 179180 Û 189190 Û 255	Sin funciónLento a rápidoSin funciónEfecto de iluminación lento a rápidoSin funciónAleatorio	* Seleccione la funciónestroboscópicaen el menúprincipal bajoSET > STRB >SPEC o CLAS
		Estroboscopio Clásico	000 Û 009010 Û 019020 Û 029030 Û 039040 Û 049050 Û 059060 Û 069070 Û 079080 Û 089090 Û 099100 Û 109110 Û 119120 Û 129130 Û 139140 Û 149150 Û 159160 Û 169170 Û 179180 Û 189190 Û 199200 Û 255	Sin función1 Hz2 Hz3 Hz4 Hz5 Hz6 Hz7 Hz8 Hz9 Hz10 Hz11 Hz12 Hz13 Hz14 Hz15 Hz16 Hz17 Hz18 Hz19 Hz20 Hz
	16 Programas		000 Û 040041 Û 050051 Û 060061 Û 070071 Û 080081 Û 090091 Û 100101 Û 110111 Û 120121 Û 130131 Û 140141 Û 150151 Û 160161 Û 170171 Û 180181 Û 190191 Û 200201 Û 210211 Û 220221 Û 230231 Û 255	Sin funciónAuto 1Auto 2Auto 3Auto 4Auto 5Auto 6Auto 7Auto 8Auto 9Auto 10Personalizado 1Personalizado 2Personalizado 3Personalizado 4Personalizado 5Personalizado 6Personalizado 7Personalizado 8Personalizado 9Personalizado 10
TR16 (cont.)	Canal	Función	Valor	Porcentaje/Configuración
	17	Velocidad Automática	000 Û 255	0–100%
	18	Velocidad Atenuador	000 Û 009010 Û 029030 Û 069070 Û 129130 Û 189190 Û 255	Pre configura la velocidad del atenuador desde la pantalla de menúAtenuador linealCurva de atenuación no-lineal 1(la más rápida)Curva de atenuación no-lineal 2Curva de atenuación no-lineal 3Curva de atenuación no-lineal 4 (la más lenta)
AR1.D	Canal	Función	Valor	Porcentaje/Configuración
	1	Atenuador	000 Û 255	0–100%
	2	Rojo	000 Û 255	0–100%
	3	Verde	000 Û 255	0–100%
	4	Azul	000 Û 255	0–100%
	5	Rueda de Color Virtual (VCW)	000 Û 255	Consulte la sección Tabla de Colores para ver los valores específicos
ARC.2	Canal	Función	Valor	Porcentaje/Configuración
	1	Rojo	000 Û 255	0–100%
	2	Verde	000 Û 255	0–100%
	3	Azul	000 Û 255	0–100%
	4	Blanco	000 Û 255	0–100%
	5	Rueda de Color Virtual (VCW)	000 Û 255	Consulte la sección Tabla de Colores para ver los valores específicos
ARC.3	Canal	Función	Valor	Porcentaje/Configuración
	1	Rojo	000 Û 255	0–100%
	2	Verde	000 Û 255	0–100%
	3	Azul	000 Û 255	0–100%
	4	Blanco	O00 Û 255	0–100%
	5	Ámbar	000 Û 255	0–100%
	6	Rueda de Color Virtual (VCW)	000 Û 255	Consulte la sección Tabla de Colores para ver los valores específicos
AR3.D	Canal	Función	Valor	Porcentaje/Configuración
	1	Atenuador	000 Ü 255	0–100%
	2	Rojo	000 Ü 255	0–100%
	3	Verde	000 Ü 255	0–100%
	4	Azul	000 Ü 255	0–100%
	5	Blanco	000 Ü 255	0–100%
	6	Ambar	000 Ü 255	0–100%
	7	Rueda de Color Virtual (VCW)	000 Ü 255	Consulte la sección Tabla de Colores para ver los valores específicos

PIX1	Canal	Función	Valor	Porcentaje/Configuración
	1	Píxel 1 Rojo	000 Ú 255	0–100%
	2	Píxel 1 Verde	000 Ú 255	0–100%
	3	Píxel 1 Azul	000 Ú 255	0–100%
	4	Píxel 1 Rueda de Color Virtual (VCW)	000 Ú 255	Consulte la sección Tabla de Colores para ver los valores específicos
	5	Píxel 2 Rojo	000 Ú 255	0–100%
	6	Píxel 2 Verde	000 Ú 255	0–100%
	7	Píxel 2 Azul	000 Ú 255	0–100%
	8	Píxel 2 Rueda de Color Virtual (VCW)	000 Ú 255	Consulte la sección Tabla de Colores para ver los valores específicos

HSV	Canal	Función	Valor	Porcentaje/Configuración
	1	Tono	000 Ú 255	0–100%
	2	Saturación	000 Ú 255	0–100%
	3	Valor	000 Ú 255	0–100%

PIX3	Canal	Función	Valor	Porcentaje/Configuración
	1	Píxel 1 Rojo	000 Ü 255	0–100%
	2	Píxel 1 Verde	000 Ü 255	0–100%
	3	Píxel 1 Azul	000 Ü 255	0–100%
	4	Píxel 1 Blanco	000 Ü 255	0–100%
	5	Pixel 1 Ámbar	000 Ü 255	0–100%
	6	Píxel 1 Rueda de Color Virtual (VCW)	000 Ü 255	Consulte la sección Tabla de Colores para ver los valores específicos
	7	Píxel 2 Rojo	000 Ü 255	0–100%
	8	Píxel 2 Verde	000 Ü 255	0–100%
	9	Píxel 2 Azul	000 Ü 255	0–100%
	10	Píxel 2 Blanco	000 Ü 255	0–100%
	11	Pixel 2 Ámbar	000 Ü 255	0–100%
	12	Píxel 2 Rueda de Color Virtual (VCW)	000 Ü 255	Consulte la sección Tabla de Colores para ver los valores específicos
AR3.S	Canal	Función	Valor	Porcentaje/Configuración
	1	Atenuador	000 Ú 255	0–100%
	2	Rojo	000 Ú 255	0–100%
	3	Verde	000 Ú 255	0–100%
	4	Azul	000 Ú 255	0–100%
	5	Blanco	000 Ú 255	0–100%
	6	Ámbar	000 Ú 255	0–100%
	7	Rueda de Color Virtual (VCW)	000 Ú 255	Consulte la sección Tabla de Colores para ver los valores específicos
	8	Estroboscopio Clásico	000 Ú 009	Sin función
			010 Ú 019	1 Hz
			020 Ú 029	2 Hz
			030 Ú 039	3 Hz
			040 Ú 049	4 Hz
			050 Ú 059	5 Hz
			060 Ú 069	6 Hz
			070 Ú 079	7 Hz
			080 Ú 089	8 Hz
			090 Ú 099	9 Hz
			100 Ú 109	10 Hz
			110 Ú 119	11 Hz
			120 Ú 129	12 Hz
			130 Ú 139	13 Hz
			140 Ú 149	14 Hz
			150 Ú 159	15 Hz
			160 Ú 169	16 Hz
			170 Ú 179	17 Hz
			180 Ú 189	18 Hz
			190 Ú 199	19 Hz
			200 Ú 255	20 Hz

ARC.1	Canal	Función	Valor	Porcentaje/Configuración
	1	Rojo	000 Ú 255	0–100%
	2	Verde	000 Ú 255	0–100%
	3	Azul	000 Ú 255	0–100%
	4	Rueda de Color Virtual (VCW)	000 Ú 255	Consulte la secciónTabla de Colorespara ver los valores específicos
Canal	Función	Valor	Porcentaje/Configuración
1	Atenuador	000 Ü 255	0–100%
2	Atenuador fino	000 Ü 255	0–100%
3	Píxel 1 Rojo	000 Ü 255	0–100%
4	Píxel 1 Rojo nítido	000 Ü 255	0–100%
5	Píxel 1 Verde	000 Ü 255	0–100%
6	Píxel 1 Verde nítido	000 Ü 255	0–100%
7	Píxel 1 Azul	000 Ü 255	0–100%
8	Píxel 1 Azul nítido	000 Ü 255	0–100%
9	Píxel 1 Blanco	000 Ü 255	0–100%
10	Píxel 1 Blanco nítido	000 Ü 255	0–100%
11	Píxel 1 Ámbar	000 Ü 255	0–100%
12	Píxel 1 Ámbar nítido	000 Ü 255	0–100%
13	Píxel 1 Rueda de Color Virtual (VCW)	000 Ü 255	Consulte la sección Tabla de Colores para ver los valores específicos
14	Píxel 2 Rojo	000 Ü 255	0–100%
15	Píxel 2 Rojo nítido	000 Ü 255	0–100%
16	Píxel 2 Verde	000 Ü 255	0–100%
17	Píxel 2 Verde nítido	000 Ü 255	0–100%
18	Píxel 2 Azul	000 Ü 255	0–100%
19	Píxel 2 Azul nítido	000 Ü 255	0–100%
20	Píxel 2 Blanco	000 Ü 255	0–100%
21	Píxel 2 Blanco nítido	000 Ü 255	0–100%
22	Píxel 2 Ámbar	000 Ü 255	0–100%
23	Píxel 2 Ámbar nítido	000 Ü 255	0–100%
24	Píxel 2 Rueda de Color Virtual (VCW)	000 Ü 255	Consulte la sección Tabla de Colores para ver los valores específicos

Pixel 1 Pixel 2
