Palladio PC-563P - Haut-parleur Sonus Faber - Notice d'utilisation et mode d'emploi gratuit

Marque	Sonus Faber
Modèle	Palladio PC-563P
Type de produit	Enceinte encastrable (mur/plafond)
Catégorie	Haut-parleur passif
Impédance nominale	4 ohms
Sensibilité	92 dB SPL
Puissance absorbée typique (à 2 m)	0,8 W par canal
Puissance d’amplification recommandée (min par canal, 2 m)	40 W RMS
Alimentation	Amplificateur externe (non fourni)
Contenu de l’emballage	Enceinte, grille magnétique, gabarit de découpe, capot de protection
Installation	Encastrée dans mur ou plafond, fixation par vis
Orientation du logo	Amovible magnétiquement pour orientation horizontale ou verticale
Grille	Magnétique, peignable
Distance de sécurité enfant	Au moins 50 cm de l’enceinte
Compatibilité électromagnétique	Éviter proximité appareils sensibles (TV, moniteurs CRT)
Garantie	Selon réglementation du pays d’achat
Assistance	[e-mail]
Nombre de pages de la notice	29 pages
Langues disponibles	FR, DE, EN, IT

FOIRE AUX QUESTIONS - Palladio PC-563P Sonus Faber

Quelle puissance d’amplificateur est recommandée pour le Palladio PC-563P ?

Pour une distance d’écoute de 2 mètres, un amplificateur d’au moins 40 W RMS par canal est recommandé, avec une puissance absorbée d’environ 0,8 W par canal. À 3 mètres, prévoyez 90 W RMS.

Comment installer l’enceinte dans un mur existant ?

Utilisez le gabarit fourni pour marquer la zone de découpe entre les montants, découpez le placo, connectez les câbles audio en respectant la polarité, insérez l’enceinte et vissez sans forcer.

Puis-je orienter le logo Sonus Faber ?

Oui, la bague du logo est magnétique. Retirez-la à l’aide d’un objet métallique et repositionnez-la selon l’orientation souhaitée (horizontale ou verticale).

Comment peindre la grille magnétique ?

Retirez la grille de l’enceinte et peignez-la dans un endroit aéré, loin de l’enceinte. Utilisez une peinture adaptée.

Quelle est la distance de sécurité pour les enfants ?

Maintenez les enfants à au moins 50 cm de l’enceinte pendant un fonctionnement à fort volume pour éviter des dommages auditifs.

Que faire en cas de dysfonctionnement ?

Contactez votre revendeur ou le distributeur officiel Sonus Faber. Conservez la preuve d’achat et l’emballage d’origine. La garantie couvre les défauts de fabrication.

Puis-je connecter plusieurs enceintes en parallèle ?

Non, ne connectez pas les enceintes en parallèle ni à un système à tension constante (100 V, 70 V). Cela pourrait endommager l’amplificateur et les enceintes.

Quels accessoires en option sont disponibles ?

Une grille magnétique carrée pour les modèles plafond, ainsi qu’un kit de pré-assemblage pour les nouvelles constructions.

Comment retirer l’enceinte après installation ?

Dévissez les vis jusqu’à ce qu’elles s’arrêtent pour libérer le système de verrouillage, puis retirez l’enceinte délicatement. L’appareil doit être éteint.

Où trouver la notice complète ?

La notice est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com ou auprès du service client Sonus Faber.

MODE D'EMPLOI Palladio PC-563P Sonus Faber

1. Informations generales 24
2. 1.1 Informations pour l'utiliser au 24
   1.2Garantie et assistance après-vente 25
3. Informations de sécurité 25
   2.1 Recommendations pourCHOISIR L'AMPHIFICATEUR AUDIO 26
   3 Installation 26

3.1 Contenu de l'emballage 26

3.2 Marquer la zone de decoupe sur la paroi à l'aide du gabarit fourni 27

3.3 Decouper le long du périmètre morqué 27

3.4 Connecter les cables audio au haut-parleur 28

3.5 Inscrer l'enceinte dans le trou fait 28

3.6 Fixer l'enceinte au mur 29

3.7 Orientation du logo (modèles PL-563 et PC-563P uniquement) 30

3.8 Appliquer la grille magnétique 31

1. Accesspoires en option 32

4.1 Grille magnetique carrée (pour les modèles à plgfond seulement) 32
4.2 Support et cibles de securite 32
5 Retrait des diffusurs 33
6 Données techniques 46/47
7 Positionnement des enceintes 49
7.1 Configurations du système 49

1. INFORMATIONS GÉNÉRALES

1.1 INFORMATIONS POUR L'UTILISATION

Cher Client.

Nous tenons à vous remercier et à vous féliciter d'avoir choisi des enceintes Palladio niveau 5 pour toute sonéme audio /audio-video.

Comme nous avons précisé intérêt à ce que vous obtieniez les mêleurs résultats possibles dans l'écoute et que cela soit possible en toute sécurité, nous vous invitons à狐 attentivement ce manuel d'instructions avant d'installer l'équipment.

En cas de doue ou de questions aposer, n'hesitez pas a contacter le service technique de voitre point de vente, le distributeur officiel Sonus faber de cette pays ou prenez directement contact avec le service après-vento de Sonus faber, en crivant à l'adresse suivante

[e-mail].

Enfin, nous vous suggerons vivement de vous enregistrer en ligne sur le site www.sonusfaber.com: ainsi, nous serez informés par Sonus faber de toutes les nouvelles, initiatives et évientuelles promotions. Bonne Musique!

1.2 GARANTIE ET ASSISTANCE POST-VENTE

Les enceintes Palladio Niveau 5 ont ete conques et fabriquees selon les standards de qualite les plus elevated.
Toutefois, dans le cas (très improbable) d'une panne ou d'un mauvais fonctionnement les enceintes sont couvertes par la garantie selon les termes prevus par la reglementation du pays où vous les avez achetés.
Dans ce cas, nous invitons le propriétaire à s'adresser au revendeur auprès duquel il a effectué l'achat ou au distributeur officiel Sonus faber de cette pays; tous les contacts des distributeurs sont disponibles sur notre site à l'adresse suivante:
- https://www.sonusfaber.com/distributori-store/
- https://www.sonusfaber.com/en/distributors-stores/
Par dilleurs, c'est dans toute intérêt que nous vous rappelons ce qui suit :
La garantie sur les enceintes couvre les eventuels defaute de fabrication ;
- Conserver le document prouvant l'achat pour pouvoir le montré au revendeur en cas de nécessité; -
- Conserver l'emballage original des enceintes pour qu'elles puissant etre transportees sans dommages en cas d'expedition aproucres du centre assistance autorisé;
- Les enceintes doivent être encouragées d'une description du dysfonctionnement ou du défaut évientulement rencontres.
Les conditions suivantes annuleront la garantie du produit:
Le produit a été demonté ou modifié par du personnel différent de celui du centre d'assistance autorisé par Sonus faber;
Le produit a etuilise de maniere non conforme a ce qui est decrit dans ce manuel.

2. INFORMATIONS DE SECURITE

Lire ce manuel d'instructions et le garder a portec de main pour toute consultation ultérieure. S'assurer que la fixation du mur / faux plafond est suffisament stable.
Vérifier au préalable que la capacité de la surface de montage est suffisante pour résister au poids du ou des haut-parleurs.
- Pendant le fonctionnement à haut volume du système de son, évider de rester à proximité des enceintes. Cela peut provoquer des dommages permanent à l'ouie. Ténir les enfants à une distance de sécurité d'au moins 50 cm de l'enceinte.
- Les enceintes produit un champ electromagnetique inoffensif pour les hommes et les animaux, mais qui peut perturber le bon fonctionnement des apparciels électroniques, tels que les téléviseurs ou les moniteurs à tube cathodique, si ces derniers sont placés à proximité immédiate de l'enceinte. Si cela devait se produit, augmenter la distance de ces apparciels des enceintes acquistiques.
- La technologie de fonctionnement des encéntes se base sur les principes d'électromagnétisme, et par consécutif, l'utilisateur devra éviter d'utiliser des appareils qui générent de forts champs electromagnétiques qui pouraient perturber le fonctionnement de l'enceinte.
- Ne pas connecter les ententes acquistiques en parallele ou directement à un système de diffusion acoustique à tension constante (100 V, 70 V ousemblables). Cela peut surcharger le système et endommager l'enceinte et/ou la centrale d'amplification.
- Ne pasapprocher entreeuxlescablesaudioetlescablesdeI'alimentationeletrique.A proximite descablesd'alimentationseoutraunchampacteromagnétiquequpeutcauserunbardonnomentedesagregable.Siteletallecasveiliezéloignerentreeuxlescabiesaudioedalimentation.
- Les branchements doivent être effectuels avec les apparciels écints! Veilier à respecter la polarité des bornés lors du branchement.

2.1 - RECOMMANDATIONS POUR CHOISING L'AMPLIFICATEUR AUDIO

Les données de puissance de sortie requises pour un amplificateur dans des conditions d'utilisation moyennes dépendant des caractéristiques du système de haut-parlieurs (impédance nominale et sensibilité) et des conditions d'écoute (niveau de bruit moyen et distance du point d'écoute). Dans le cas d'une enceinte représentant une impédance nominale de 4 ohm et une sensibilité de 92 dBSLP, le tableau suivant s'appliquera.

DISTANCE D'ÉCOUTE	PUISSANCE DE SORTIE DE L'AMPLIFICATEUR (MINIMUM, PAR CANAL) *	PUISSANCE ABSORBEE CORRESPONDANTE (PAR CANAL) *
2 m 40 Wrms 0,8	W
2,5 m 63 Wrms 1,3	W
3 m 90 Wrms 1,8	W
3,5 m 125 Wrms 2,3	W
* pour un niveau d'écoute moyen à une distance d'écoute équivalent à 82 dB SPL

Les programmes audio avec des facteurs de crete plus elevatedes necessiter des puissances d'amplification encorei eleves.
Comme you pouze le constater, le calit en termes d'amplification n'est pas tant le mainien du niveau d'ecoute recommende mais la gestion de moments tres courts durant lesquels le signal musical presente des niveaux extraordinaireement elevatedes.

Les systèmes de haut-parleurs pour la reproduction sonore en milieu domestique ne doivent pasetre utilisés dans le cadre d'une diffusion sonore à volumé élevé ou continu, comme dans le cas des discothesées ou pour le renforcement du son. Pour ce type d'applications, les puissancees impliquées sont incompatibles avec le fonctionnement correct du système de haut-parleur avec des défaillances irrevertibles et, dans certains cas, des départs d'accidie.

3. INSTALLATION

3.1 CONTENU DE L'EMBALLAGE

• Enceinte
  Grille magnétique
  Gabarit pour le trou
  Capot de protection en plastique

Chaque accesse en option qu'il est possible d'acheter séparation est illustré au chapitre 4.

Los matroidaux d'emballage peuvent polluier! Ne pas jeter ces matroidaux comme des déchets domestiques mais les remettre a un centre de récolte et de recyclage des déchets.

Ne pas laisser les materiaux d'emballage à disposition des enfants ! Possibilité d'emploissement ou d'étoffement à cause d'ingestion.

3.2 - MARQUER LA ZONE DE COUPE SUR LE MUR PAR LE GABARIT FOURNI.

S'assurer à l'avance que la zone de coupe se situe entre les deux montants. Pour que le système de fixation fonctionne correctement, maintenez une distance d'au moins 4cm entre le bord lotéral du trou et le montant le plus proche.

3.3 DECOUPER LE LONG DU PERIMETRE MARQUE

3.4 CONNECTER LES CABLES AUDIO AU HAUT PARLEUR

Veuiller a respecter la polarite des bornes lors du branchement. Les branchements doivent etre effectués avec les apparèels étentiés !

3.5 INSERER L'ENCEINTE DANS LE TROU FAIT

3.6 FIXER L'ENCEINTE AU MUR

Vissez jusqu'au fin de course sans forcer les vis de fixation pour évitir d'endomma-ger le systeme de verrouillage.

3.7 ORIENTATION DU LOGO (MODELES PL-563 et PC-563P UNIQUEMENT)

Les modeles PL-563 et PC-563P sont concus pour etre installés aussi bien a l'horizontale qu'a la verticale. La bague avec le logo Sonus faber autour du tweeteter est appliquée magnétiquement. Pour l'orienter en fonction de l'utilisation sahaitee, rapproche-le de tout objet metallique pour le retard et le repositionner.

FR

3.8 APPLICER LA GRILLE MAGNETIQUE.

Voupsouspeinderegrilleaayourquise.

Nous conseillons de faire la peinture dans un endroit ouvert et loin de l'enceinte.

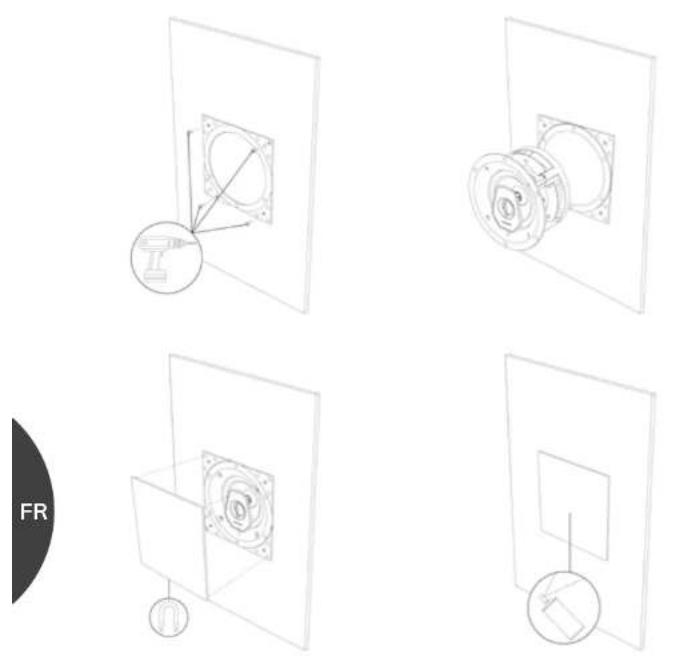

4.1 GRILLE MAGNETIQUE CARRÉE (POUR LES MODELES À PLAFOND SEULEMENT)

Avant d'insérer l'enceinte dans le trou, vissez le support approprié au mur.
Voupeuz peindre la grille à votre guise. Nous conseillons de faire la peinture dans un endroit ouvert et loin de l'enceinte.

4.2 KIT DE PRE-ASSEMBLAGE (NOUVELLE FABRICANT)

Si les enceintes de la collection Palladio Niveau 5 doivent être installées dans un nouveau batiment, le kit de pré-montage est disponible. Pour de plus amples informations, consultez le manuel d'utilisation spécifique que vous trouvrez dans l'emballage.

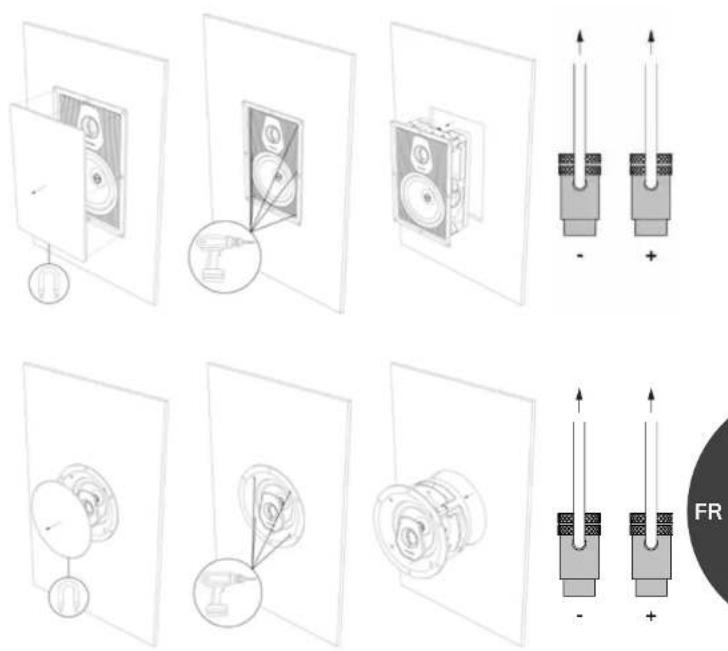

5. RETRAIT DE L'ENCEINTE

Dévissez les vis jusqu'à ce qu'elles s'arrêtent pour assurer la fermeture complète du système de verrouillage et le retrait facile de l'enceinte.

Effectuer I'opération avec les appareils etents!

DEUTSCH

DE

INHALTSANGABE

1. Recommandé pour une reproduction claire des basses
2. Configuration extreme pour une sortie acoustique maximal
3. Recommandé pour une reproduction clause des basses (subwoofer supplémentaire)
4. Configuration extrme pour une sortie acoustique maximaie (subwoofer supplémentaire)
   REMARQUE
   En utilisant deux unités de subwoofer, il est vivement recommendé de les installer l'une à gauche et l'autre à droite de la zone d'écoute. Éviter de placer les subwooferés symétriquement les uns par rapport aux autres compte tenu du point d'écoute principal.
