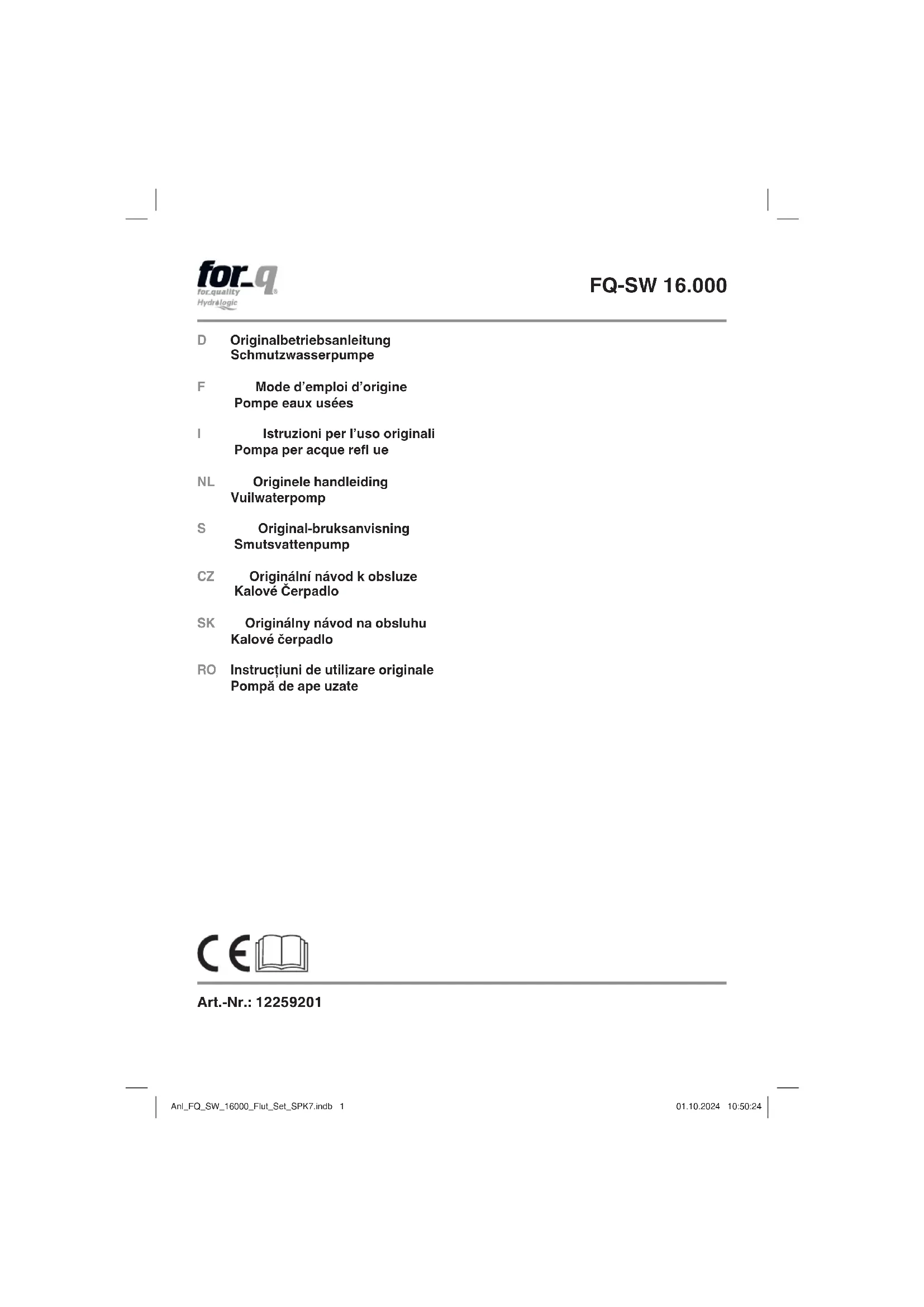

MODE D'EMPLOI FQ-SW 16.000 For_Q
1. Consignes de sécurité
2. Description de l’appareil et volume de livraison
3. Utilisation conforme à l’aff ectation
4. Données techniques
5. Avant la mise en service
7. Remplacement de le câble d’alimentation réseau
10. Plan de recherche des erreurs
Danger ! Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité afi n d’éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veil- lez à leur remettre aussi ce mode d’emploi/ces consignes de sécu- rité. Nous déclinons toute responsabilité pour les accidents et dom- mages dus au non-respect de ce mode d’emploi et des consignes de sécurité.
1. Consignes de sécurité
Danger ! Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut pro- voquer une décharge électrique, un incendie et/ou des blessures graves. Conservez toutes les consignes de sécurité et instruc- tions pour une consultation ultérieure. Danger ! L‘appareil doit être alimenté par un dispositif de protection contre les courants de défaut (RCD) avec un courant de défaut assigné ne dépassant pas 30 mA (selon VDE 0100 Partie 702 et 738). Si vous n‘êtes pas sûr que l‘installation comporte un RCD, nous recommandons d‘utiliser un interrupteur intermédiaire PRCD-S (demandez à votre électricien). Anl_FQ_SW_16000_Flut_Set_SPK7.indb 19Anl_FQ_SW_16000_Flut_Set_SPK7.indb 19 01.10.2024 10:50:2901.10.2024 10:50:29F
L’appareil ne convient pas à l’emploi dans les piscines, les pa- taugeoires de tous genres et toutes autres pièces d’eaux dans lesquelles des personnes ou des animaux peuvent se trouver pendant son fonctionnement. Il est interdit de faire fonctionner l’appareil pendant la présence de personnes ou d’animaux dans la zone dangereuse. Consultez votre spécialiste en élec- tricité!
Avant de mettre en service l’appareil, faites vérifier par un spécia- liste si la mise à la terre, la mise au neutre ou la protection contre les courants de courts-circuits satisfont bien aux prescriptions de sécurité des distributeurs d’énergie et fonctionnent bien irréproch- ablement.
Les connecteurs enfichables électriques doivent être préservés de l’humidité.
En cas de risques d’inondation, placez les connecteurs enfichab- les dans un endroit à l’abri des inondations.
Il faut éviter à tout prix de refouler des liquides agressifs ainsi que des substances abrasives (à effet de gel lubrifiant).
Protégez l’appareil du gel.
Protégez l’appareil contre le fonctionnement à sec.
Il faut interdire l’accès aux enfants par des mesures adéquates.
L’appareil ne doit pas être utilisé par les enfants.
Débranchez toujours l’appareil du réseau électrique avant de le monter, de le démonter ou de le nettoyer. Les appareils peuvent être utilisés par les personnes ayant des ca- pacités physiques, sensorielles ou intellectuelles limitées ou les per- sonnes ayant un manque d’expérience et de connaissances à condi- tion qu’elles soient surveillées ou qu’elles aient reçu les instructions relatives à l’utilisation sûre de l’appareil et qu’elles aient compris les risques résultant de cette utilisation. Anl_FQ_SW_16000_Flut_Set_SPK7.indb 20Anl_FQ_SW_16000_Flut_Set_SPK7.indb 20 01.10.2024 10:50:2901.10.2024 10:50:29F
2. Description de l’appareil et volume de livraison
3. Interrupteur à fl otteur
4. Vis de réglage de la hauteur
5. Panier d’aspiration
6. Enroulement de câble intégré
2.2 Volume de livraison
Mode d‘emploi d‘origine Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, adressez-vous dans un délai de 5 jours maximum après votre achat à notre service après- vente ou au magasin où vous avez acheté l‘appareil muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des garanties dans les informations service après-vente à la fi n du mode d‘emploi.
Ouvrez l’emballage et prenez l’appareil en le sortant avec précau- tion de l’emballage.
Retirez le matériel d’emballage tout comme les sécurités d’emballage et de transport (s’il y en a).
Contrôlez si l’appareil et ses accessoires ne sont pas endomma- gés par le transport.
Conservez l’emballage autant que possible jusqu’à la fin de la période de garantie. Danger ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils ris- quent de les avaler et de s’étouff er !
3. Utilisation conforme à l’aff ectation
L’appareil que vous venez d’acheter est destiné au refoulement de l’eau à une température maximale de 35° C. Cet appareil ne doit pas être utilisé pour d’autres liquides, en particulier pas pour des carbu- rants pour moteurs, des produits nettoyants et autres produits chi- miques ! L’appareil peut être également employé partout où l’on a besoin de transporter de l’eau, par exemple à la maison, dans le jardin et bien d’autres applications encore. Il est interdit de l’utiliser pour exploiter des bassins de piscine ! Lorsque vous employez l’appareil dans des eaux comprenant na- turellement un fond boueux, placez l’appareil en le relevant légère- ment, par exemple, sur des briques. L’appareil ne convient pas à une utilisation continue, par exemple comme une pompe de circulation dans une pièce d’eau. La durée de vie attendue de l’appareil serait alors essentiellement raccourcie, étant donné que l’appareil n’est pas construit pour une charge per- manente. La machine doit exclusivement être employée conformément à son aff ectation. Chaque utilisation allant au-delà de cette aff ectation est Anl_FQ_SW_16000_Flut_Set_SPK7.indb 22Anl_FQ_SW_16000_Flut_Set_SPK7.indb 22 01.10.2024 10:50:2901.10.2024 10:50:29F
considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsa- bilité et l’opérateur/l’exploitant est responsable. Veillez au fait que nos appareils, conformément à leur aff ectation, n’ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute respon- sabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équi- valente. L’eau peut être salie par des fuites d’huile de graissage/de lubrifi ant.
4. Données techniques
5. Avant la mise en service
Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux don- nées du réseau.
L’installation de l’appareil se fait soit:
fixe avec une tuyauterie fixe
fixe avec une conduite souple
Raccordez le tuyau de pression ou tube au raccordement de pression (2) à l‘aide du raccord approprié. Remarque : Clarifi ez avant la mise en service de la pompe les conditions particu- lières éventuelles de son installation ! Si par ex. une coupure de courant, des impuretés ou un joint défec- tueux peuvent entraîner des dommages, il faut installer des mesures de protection supplémentaires. Ces mesures de protection sont par exemple des pompes installées en parallèle sur un circuit électrique sécurisé séparé, des capteurs d’humidité pour la mise hors service, et des dispositifs de sécurité similaires. Dans le doute, faites-vous conseiller par un spécialiste en installati- ons sanitaires. Remarque ! La quantité de refoulement maximale peut uniquement être atteinte avec le plus grand diamètre de conduite possible, si l’on raccorde de petits tuyaux ou conduites, le refoulement est réduit. Pour cette rai- son, lors de l‘utilisation du raccord fl exible universel, celui-ci devrait être raccourci jusqu‘au branchement utilisé afi n de ne pas réduire in- utilement la quantité de liquide refoulé, comme indiqué dans la fi gure 1/pos. 8. Fixez les conduites fl exibles avec un collier de serrage (non compris dans la livraison) au niveau du raccord fl exible universel. Anl_FQ_SW_16000_Flut_Set_SPK7.indb 24Anl_FQ_SW_16000_Flut_Set_SPK7.indb 24 01.10.2024 10:50:2901.10.2024 10:50:29F
La quantité de refoulement maximale est diminuée par le clapet anti- retour (1) situé sur le raccordement du tuyau. Fixez les conduites fl exibles avec un collier de serrage (non compris dans la livraison) au niveau de l‘adaptateur de tuyau. Lors de l’installation, faites attention à ne jamais suspendre l’appareil librement à la conduite de pression ni à le monter à un câble élec- trique. L’appareil doit être suspendu à la poignée prévue à cet eff et ou être placé sur le fond de la cuve. Dans le but de garantir un foncti- onnement irréprochable de l’appareil, le fond de la cuve doit toujours être exempt de boue ou d’autres impuretés. Lorsque le niveau de l’eau est trop faible, la boue qui se trouve dans la cuve peut rapide- ment sécher, ce qui est un obstacle au bon démarrage de l’appareil. Raison pour laquelle il est nécessaire de contrôler l’appareil réguli- èrement (en eff ectuant des essais de démarrage). Le puits de pompe devrait avoir une taille suffi sante.
5.2 Le branchement secteur
Danger ! Votre appareil est déjà pourvu d’une fi che à contact de protection. L’appareil est destiné à être raccordé à une prise de courant de sécu- rité 230 V ~ 50 Hz. Assurez-vous que la prise est assez sécurisée (au moins 6 A) et en parfait état de fonctionnement. Engagez la fi che de contact dans la prise de courant et l’appareil est prêt au fonctionne- ment. Danger ! Ce travail doit uniquement être eff ectué par un spécialiste électricien ou du service après-vente afi n d’éviter tout risque.
5.3 Utilisation en tant que kit anti-inondation
Pour utiliser la pompe en tant que kit anti-inondation, vous devez remplacer le raccord fl exible universel (8) par le raccord fi xe Storz (9). Vous pouvez y fi xer le tuyau (10) fourni et le ranger ensuite prêt à l’emploi dans la caisse fi ltre (11). Anl_FQ_SW_16000_Flut_Set_SPK7.indb 25Anl_FQ_SW_16000_Flut_Set_SPK7.indb 25 01.10.2024 10:50:2901.10.2024 10:50:29F
Fonctionnement avec caisse fi ltre : La pompe ne doit pas être retirée de la caisse fi ltre (11) pendant son fonctionnement ; celle-ci éloigne les objets fl ottants de la pompe de façon à ne pas pouvoir être aspirés dans la pompe. Fonctionnement sans caisse fi ltre : La pompe peut également être exploitée sans la caisse fi ltre (11), ce qui permet de laisser la plus petite quantité d’eau résiduelle. Cela est recommandé uniquement s’il n’y a plus d’objets fl ottants dans l’eau susceptibles d’obstruer la pompe.
Après avoir lu attentivement les présentes instructions d’installation et de service, vous pouvez mettre l’appareil en service en respectant les points suivants:
Vérifiez que l’appareil est placé de manière sûre.
Vérifiez que la conduite de pression est montée dans les règles de l’art.
Assurez-vous que l’alimentation électrique est de 230 V ~ 50 Hz.
Vérifiez que la prise de courant électrique est en bon état.
Assurez-vous que l’humidité ou l’eau n’entre jamais en contact avec le branchement secteur.
Assurez-vous que l’appareil fonctionne à sec.
Évitez que la pompe ne fonctionne à sec.
Débranchez la prise secteur pour éteindre l’appareil. Réglage du point de contact de mise en/hors circuit : Le point de contact de mise en / hors circuit peut être réglé en con- tinu en déplaçant le réglage de la hauteur sur l’appareil. Il faut tout d’abord desserrer la vis (fi g. 1, point 4). La diff érence de commutati- on peut être réglée de façon universelle en allongeant ou en raccour- cissant le câble du fl otteur.
L’interrupteur à flotteur doit être fixé pour que la hauteur de point de commutation : MARCHE et la hauteur de point de commu- tation : ARRET puissent être atteintes facilement et avec peu Anl_FQ_SW_16000_Flut_Set_SPK7.indb 26Anl_FQ_SW_16000_Flut_Set_SPK7.indb 26 01.10.2024 10:50:3001.10.2024 10:50:30F
d’efforts. Vérifiez ce point en plaçant l’appareil dans un récipient, rempli d’eau, et levez l’interrupteur à flotteur précautionneuse- ment avec la main puis abaissez-le à nouveau. Vous pouvez voir ainsi si l’appareil se met en ou hors circuit.
Veillez également à ce que l’écart entre la tête de l’interrupteur à flotteur et le support de câble ne soit pas inférieur à 10 cm. En cas d’écart trop faible, un fonctionnement irréprochable n’est pas ga- ranti.
Veillez lors du réglage de l’interrupteur à flotteur que ce dernier ne touche pas le fond avant la mise hors service de l’appareil. Atten- tion ! Risque de fonctionnement à sec. Mode manuel: L’interrupteur à fl otteur doit être monté comme indiqué en fi gure 1. L’appareil fonctionne ainsi constamment. Dans ce mode de fonction- nement, l’appareil doit uniquement être utilisé sous surveillance afi n d’éviter la marche à sec. L’appareil doit être mis hors circuit (débran- cher la prise secteur) dès qu’il n’y a plus d’eau qui sort de la conduite de pression.
7. Remplacement de le câble d’alimentation réseau
Danger ! Si le câble d’alimentation réseau de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualifi cation semblable afi n d’éviter tout risque.
Avant chaque travail de maintenance, débranchez la prise réseau.
Lorsque vous l’utilisez en le transportant, nettoyez l’appareil après chaque emploi avec de l’eau claire.
En cas d’installation fixe, il est recommandé de contrôler tous les 3 mois la fonction de l’interrupteur à flotteur. Anl_FQ_SW_16000_Flut_Set_SPK7.indb 27Anl_FQ_SW_16000_Flut_Set_SPK7.indb 27 01.10.2024 10:50:3001.10.2024 10:50:30F
Éliminez les particules de peluches et fibres éventuellement dé- posées dans le boîtier à l’aide d’un jet d’eau.
Tous les 3 mois, débarrassez le fond de la boue et nettoyez éga- lement les parois de la cuve.
Éliminer les dépôts de l’interrupteur à flotteur avec de l’eau claire.
8.1 Nettoyage de la roue à aubes
En cas de dépôt trop important dans le boîtier, la partie inférieure de l’appareil doit être démontée comme suit :
1. Détachez le panier d’aspiration du boîtier.
2. Nettoyez la roue à aubes avec de l’eau claire.
Attention ! Ne pas poser ou étayer l’appareil sur la roue à aubes !
3. Le montage est eff ectué dans l’ordre inverse des étapes.
Aucune pièce à l’intérieur de l’appareil n’a besoin de maintenance.
Entreposez l’appareil et ses accessoires dans un endroit sombre, sec et à l’abri du gel tout comme inaccessible aux enfants. La tem- pérature de stockage optimale est comprise entre 5 et 30 °C. Con- servez l’outil électrique dans l’emballage d’origine.
Avant une non-utilisation prolongée ou la conservation pendant l’hiver, rincer la pompe soigneusement à l’eau, la vider et la ran- ger dans un endroit sec.
En cas de risque de gel, videz complètement l’appareil.
Après un temps d’arrêt prolongé, vérifier par une courte mise en et hors circuit que le rotor tourne parfaitement. Anl_FQ_SW_16000_Flut_Set_SPK7.indb 28Anl_FQ_SW_16000_Flut_Set_SPK7.indb 28 01.10.2024 10:50:3001.10.2024 10:50:30F
10. Plan de recherche des erreurs
Dérange- ments Origines Remède L‘appareil ne démarre pas - Tension secteur man- que - Interrupteur à fl otteur ne commute pas - Vérifi er la tension secteur - Placer l‘interrupteur à fl otteur dans une positi- on plus élevée L‘appareil ne refoule pas - Filtre d‘entrée bouché - Tuyau de refoulement fl ambé - Nettoyer le fi ltre d‘entrée au jet d‘eau - Défaire le point de plia-
L‘appareil ne se met pas hors circuit - L‘interrupteur à fl otteur ne peut pas s‘abaisser - Monter correctement l‘appareil sur le fond de la cuve Refoulement insuffi sant - Filtre d‘entrée bouché - Puissance diminuée par des produits mé- langés à l‘eau très en- crassés et graissants - Nettoyer le fi ltre d‘entrée - Nettoyer l‘appareil et remplacer les pièces d‘usure L‘appareil se déconnecte après une brève durée de fonction- nement - La protection du moteur déconnecte l‘appareil à cause d‘un trop grand encrassement de l‘eau - Température de l’eau trop élevée, la protec- tion du moteur décon- necte - Débrancher la prise secteur et nettoyez l‘appareil ainsi que la cuve - Veillez à la température maximale de l’eau de 35° C! Anl_FQ_SW_16000_Flut_Set_SPK7.indb 29Anl_FQ_SW_16000_Flut_Set_SPK7.indb 29 01.10.2024 10:50:3001.10.2024 10:50:30F
Le symbole « Poubelle barrée » signifi e que l‘on doit mettre les vieux appareils électriques et électroniques au tri (WEEE). Ces ap- pareils peuvent contenir des substances dangereuses et nocives pour l‘environnement. Ces outils doivent être apportés dans une déchetterie qui recycle les appareils électriques et électroniques et ne doivent pas être jetés dans les poubelles domestiques. Vous con- tribuez ainsi à la protection des ressources et de l‘environnement. Veuillez consulter les autorités locales pour plus de renseignements. Les enfants ne doivent en aucun cas jouer avec les sacs en plastique et les matériaux d‘emballage car il existe un risque de blessure ou d‘étouff ement. Stockez ce genre de matériaux à l’abri ou éliminez-les en respectant l‘environnement. Anl_FQ_SW_16000_Flut_Set_SPK7.indb 30Anl_FQ_SW_16000_Flut_Set_SPK7.indb 30 01.10.2024 10:50:3001.10.2024 10:50:30F
En cas de vices de fabrication ou d‘erreurs, veuillez-vous adresser au magasin de matériaux et bricolage Hornbach le plus proche. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :
est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?
avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?
quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ? Décrivez ce défaut de fonctionnement. HORNBACH Baumarkt AG, Hornbachstraße 11, 76879 Bornheim / Germany product@hornbach.com www.hornbach.com Anl_FQ_SW_16000_Flut_Set_SPK7.indb 31Anl_FQ_SW_16000_Flut_Set_SPK7.indb 31 01.10.2024 10:50:3001.10.2024 10:50:30- 32 - Déclaration de conformité Nous déclarons que le produit décrit dans les Données Techniques
Pompe eaux usées FQ-SW 16.000 fabriqué pour: Hornbach Baumarkt AG Hornbachstraße 11 76879 Bornheim / Allemagne est conforme aux directives suivantes: Directive sur les machines 2006/42/EC Directive CEM 2014/30/UE (EMV) Directive sur limitation des substances dangereuses dans les équipements électriques et électroniques 2011/65/UE (RoHS) et respecte les normes harmonisées applicables suivantes: EN 60335-1:2012+A11+A13+A1+A14+A2+A15
