Type de produit	Alimentation DC programmable
Marque	Velleman
Modèle	LABPS6005SM
Tension d'entrée	220-240 V~, 50/60 Hz
Courant d'entrée	2,4 A
Puissance d'entrée	420 W, facteur de puissance 0,92
Tension de sortie	0-60 VCC ajustable
Courant de sortie	0-5 A ajustable
Puissance de sortie	300 W
Affichage	Écrans LED pour tension et courant
Réglages	Grossier et fin pour tension et courant
Modes de protection	Limitation de tension et courant (CV/CC)
Fusible	T5 A, 250 V
Température de service	5 °C - 40 °C
Humidité relative max.	< 80 %
Altitude max.	2000 m
Dimensions	85 x 160 x 230 mm
Poids	1,6 kg
Couleur	Gris - gris foncé
Usage prévu	Intérieur uniquement, degré de pollution II
Entretien	Essuyer avec un chiffon humide non pelucheux, éviter alcool et solvants
Pièces réparables par l'utilisateur	Fusible uniquement
Garantie	24 mois pour le grand public

FOIRE AUX QUESTIONS - LABPS6005SM VELLEMAN

Comment utiliser l'appareil comme source de tension constante (CV) ?

Tournez les boutons de réglage de courant [3] et [4] complètement à droite. Allumez l'appareil. Utilisez le bouton [5] pour obtenir une tension proche de la valeur souhaitée, puis le bouton de réglage fin [6] pour la valeur exacte. L'indicateur CV [8] s'allume.

Comment utiliser l'appareil comme source de courant constant (CC) ?

Tournez les boutons [5] et [6] complètement à droite, et [3] et [4] complètement à gauche. Allumez l'appareil, connectez la charge. Réglez [3] et [4] jusqu'à obtenir le courant désiré. L'indicateur CC [7] s'allume lorsque le CV s'éteint.

Comment régler la limitation de courant en mode CV ?

Placez les boutons [3] et [4] en position maximum. Allumez l'appareil, connectez une charge variable. Réglez la charge pour que le courant atteigne le point de limitation souhaité, puis ajustez [3] et [4] jusqu'à ce que la LED CC s'allume. La valeur affichée correspond au point de limitation.

Comment connecter une charge ?

Connectez la borne positive de la charge à la borne de sortie (+) [10] et la borne négative à la borne (-) [11]. Assurez-vous que la charge est compatible avec la tension et le courant de sortie.

Que signifient les indicateurs CV et CC ?

L'indicateur CV (vert) s'allume lorsque l'appareil fonctionne en mode tension constante. L'indicateur CC (rouge) s'allume lorsque l'appareil passe en mode courant constant, par exemple lors d'une surcharge.

Comment entretenir l'appareil ?

Débranchez l'appareil avant tout entretien. Essuyez-le régulièrement avec un chiffon humide non pelucheux. N'utilisez pas d'alcool ni de solvants. Stockez-le dans un endroit sec, bien ventilé et sans poussière.

Comment remplacer le fusible ?

Débranchez l'appareil. Le fusible est accessible sur le panneau arrière. Remplacez-le par un fusible de même type (T5 A, 250 V). Si le problème persiste, consultez un technicien qualifié.

Quelles sont les précautions de sécurité à respecter ?

Utilisez l'appareil uniquement à l'intérieur, à l'abri de la pluie et de l'humidité. Ne pas ouvrir le boîtier. Branchez sur une prise avec mise à la terre. Laissez un espace de 2,5 cm autour des fentes de ventilation. Débranchez en cas de non-utilisation.

L'appareil chauffe-t-il normalement ?

Oui, l'appareil chauffe en fonctionnement normal. Assurez-vous que les fentes de ventilation ne sont pas obstruées et respectez une distance minimale de 2,5 cm autour des ouvertures pour une circulation d'air optimale.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord les connexions et le fusible. Si l'appareil ne fonctionne toujours pas, ne tentez pas de réparation vous-même. Contactez votre revendeur ou un service technique agréé.

MODE D'EMPLOI LABPS6005SM VELLEMAN

Aux résidents de l'Union européenne

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif; une déchetterie traitera l'appareil en question. Renvoyer cet appareil à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l'environnement.

En cas de doute, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire le présent mode d'emploi attentivement avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas installer et consulter votre revendeur.

2. Consignes de sécurité

!TTH5]	Garder l'appareil hors de la portée des enfants et des personnes non autorisées.
	Utiliser cet appareil uniquement à l'intérieur. Protéger de la pluie, de l'humidité et des projections d'eau. Ne jamais placer d'objets contenant du liquide sur l'appareil.
	NE JAMAIS désassembler ni ouvrir le boîtier. Toucher un câble sous tension peut causer des électrochocs mortels. Il n'y a aucune pièce réparable par l'utilisateur. Commander des pièces de rechange éventuelles chez votre revendeur.Toujours brancher l'appareil sur une prise de courant avec mise à la terre.
	Attention : l'appareil chauffe pendant l'usage. Veiller à ce que les fentes de ventilation ne soient pas bloquées. Pour une circulation d'air optimale, laisser une distance de minimum 1" (± 2.5 cm) entre l'appareil et tout autre objet devant les ouvertures. Placer l'appareil sur une surface plane, résistante à la chaleur. Ne pas le placer sur un tapis, tissu, etc.
	Toujours débrancher l'appareil s'il n'est pas utilisé et avant le nettoyage ou l'entretien. Tirer sur la fiche pour débrancher l'appareil ; non pas sur le câble.
	Protéger contre la poussière et les températures extrêmes.
	Protéger l'appareil des chocs. Traiter l'appareil avec circonspection pendant l'opération.
	Ne pas utiliser l'appareil si le boîtier ou le câblage est endommagé. Ne pas essayer de réparer l'appareil soi-même, contacter votre revendeur.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.

• Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
• Il est interdit de modifier l'appareil pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.
• N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie.
• Les dommages occasionnés par des modifications à l'appareil par le client, ne tombent pas sous la garantie et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
• Garder ce mode d'emploi pour toute référence ultérieure.

4. Caractéristiques

• afficheur LED de tension et de courant
- mode de protection: limitation de tension et courant
• couleur: gris - gris foncé
- uniquement pour usage à l'intérieur
- degré de pollution II
- protection par fusible

5. Description

Se référer aux figures en page 2 de ce mode d'emploi.

1	écran d'Amp (LED): indique le courant de sortie.	6	réglage fin de C.V.: Commutateur rotatif pour le réglage fin du voltage de sortie.
2	écran de Volt (LED): indique le courant de sortie.	7/8	indicateur de C.C. / indicateur de C.V.
3	réglage fin de C.C.: Commutateur rotatif pour le réglage fin du point de limitation de courant.	9	interrupteur marche/arrêt
4	réglage de C.C.: Interrupteur rotatif pour le réglage du point de limitation de courant	10	borne de sortie (+): utilisé pour la connexion de la borne négative de la charge.
5	réglage de C.V.: interrupteur rotatif pour le réglage du voltage de sortie.	11	borne de sortie (-): utilisé pour la connexion de la borne négative de la charge.

6. Emploi

6.1 Introduction

L'appareil est une alimentation DC à haute précision avec une sortie réglable. Cette sortie peut être utilisée pour le voltage constant (CV) et le courant constant (C.C.).

Le voltage de sortie peut être réglé entre 0 et 60 V quand l'appareil est en mode de voltage constant (mode C.V.). Le point de limitation de courant peut également être réglé arbitrairement dans ce mode. (± 12 A max.)

Le courant de sortie peut être réglé (en continu) entre 0 et 10 A en mode de courant constant.

Le courant et le voltage de sortie sont indiqués par des écrans à LED.

6.2 Utilisation de l'appareil comme source de C.C.

1. Tourner les boutons [3] et [4] complètement vers la droite avant d'activer l'appareil.

2. Activer l'appareil.

3. Utiliser bouton [5] pour obtenir un voltage proche de la valeur souhaitée.

4. Par conséquent, pour régler la valeur exacte, vous devez utiliser le bouton de réglage fin [6]. L'indicateur de C.V. s'allume.

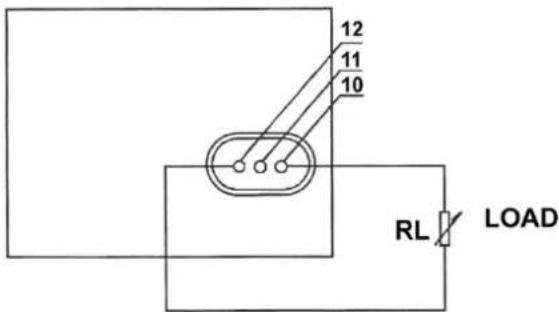

6.3 Connecter la Charge

- La charge est connectée comme indiqué à la figure ci-dessous.

- Vous pouvez lire le courant de sortie [1] et le voltage de sortie [2] de l'écran dès que l'appareil est activé.

• L'indicateur de C.V. [8] s'allume quand l'appareil est en mode C.V.

- La LED de C.V. est éteint et la LED de C.C. s'allume quand l'écran d'amp indique une valeur supérieur à la valeur réglée. Dans ce cas, l'appareil passe automatiquement en mode de limitation de courant. Installer une charge supportée par l'appareil.

12 11 10 RL LOAD

6.4 Utilisation de l'appareil comme source de C.C.

1. Utiliser l'interrupteur d'alimentation [9] pour activer l'appareil.

2. Tourner les boutons [5] et [6] complètement vers la droite et tourner les boutons [3] et [4] complètement vers la gauche.

3. Connecter la charge.

4. Régler [3] et [4] jusqu'à ce que le courant désiré a été obtenu. L'indicateur de C.C. s'allume quand l'indicateur de C.V. est éteint

6.5 Utilisation du réglage de limitation de courant en mode C.V.

1. Placer les boutons [3] et [4] en position maximum.
2. Vous pouvez maintenant définir le point de limitation de courant arbitrairement (max. ± 12A).
3. Procéder comme suit : activer l'appareil, connecter une charge variable et régler la charge de façon de sorte que le courant atteigne le point de limitation de courant désirée.
4. Pendant ce temps, également manipuler les boutons courant [3] et [4] jusqu'à ce que la LED C.C. s'allume.
5. La valeur affichée sur l'écran Amp est identique au point de limitation de courant.

7. Nettoyage et entretien

• Débrancher l'appareil avant chaque entretien ou nettoyage.
• Les câbles d'alimentation ne peuvent pas être endommagés. Confier l'entretien à un technicien qualifié.
• Essuyer régulièrement l'appareil avec un chiffon humide non pelucheux. Éviter l'usage d'alcool et de solvants.
• Il n'y a aucune pièce réparable par l'utilisateur sauf le fusible. Commander des pièces de rechange éventuelles chez votre revendeur.
• Stocker l'appareil dans un endroit sec, bien ventilé et sans poussière.

8. Spécifications techniques

tension d'entrée	220-240 V~, 50/60 Hz, 2.4 A, 420 W, pf: 0.92
tension de sortie	0-60 VCC ajustable max.
courant de sortie	0-5 A ajustable max.
puissance de sortie	300 W
tension d'ondulation	≤ 150 mV
fusible	T5 A, 250 V
humidité relative max.	< 80 %
altitude	max. 2000 m
température de service	5 °C - 40 °C
dimensions	85 x 160 x 230 mm
poids	1.6 kg

N'employer cet appareil qu'avec des accessoires d'origine. La SA Velleman ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'information concernant cet article et la dernière version de cette notice, visiter notre site web www.velleman.eu. Toutes les informations présentées dans cette notice peuvent être modifiées sans notification préalable.

© DROITS D'AUTEUR

SA Velleman est l'ayant droit des droits d'auteur pour cette notice. Tous droits mondiaux réservés.

Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de cette notice par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant droit.

MANUAL DEL USUARIO

1. Introducción

Garantie de service et de qualité Velleman®

Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellement distributeur dans plus de 85 pays. Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'UE) :

- tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d'acquisition effective ;

- si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.

- sont par conséquent exclus :

- tout dommage direct ou indirect survenu à l'article après livraison (p.ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p.ex. perte de données) et une indemnisation éventuelle pour perte de revenus ;

- toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p.ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies... (liste illimitée) ;

- tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc. ;

- out dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant ;

- tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle) ;

- tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice ;

- tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.

- toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman® ; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.

- toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut) ; - tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur ;

- une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport :

- toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.

ES
