Produkttyp	Programmierbares DC-Netzteil
Marke	Velleman
Modell	LABPS6005SM
Eingangsspannung	220-240 V~, 50/60 Hz
Eingangsstrom	2,4 A
Eingangsleistung	420 W, Leistungsfaktor 0,92
Ausgangsspannung	0-60 VCC einstellbar
Ausgangsstrom	0-5 A einstellbar
Ausgangsleistung	300 W
Anzeige	LED-Bildschirme für Spannung und Strom
Einstellungen	Grob und Fein für Spannung und Strom
Schutzmodi	Spannungs- und Strombegrenzung (CV/CC)
Sicherung	T5 A, 250 V
Betriebstemperatur	5 °C - 40 °C
Max. relative Luftfeuchtigkeit	< 80 %
Max. Höhe	2000 m
Abmessungen	85 x 160 x 230 mm
Gewicht	1,6 kg
Farbe	Grau - Dunkelgrau
Verwendungszweck	Nur Innenbereich, Verschmutzungsgrad II
Wartung	Mit einem feuchten, fusselfreien Tuch abwischen, Alkohol und Lösungsmittel vermeiden
Vom Benutzer reparierbare Teile	Nur Sicherung
Garantie	24 Monate für Endverbraucher

Häufig gestellte Fragen - LABPS6005SM VELLEMAN

Wie verwende ich das Gerät als Konstantspannungsquelle (CV)?

Drehen Sie die Stromeinstellknöpfe [3] und [4] ganz nach rechts. Schalten Sie das Gerät ein. Verwenden Sie den Knopf [5], um eine Spannung nahe dem gewünschten Wert zu erhalten, dann den Feineinstellknopf [6] für den genauen Wert. Die CV-Anzeige [8] leuchtet auf.

Wie verwende ich das Gerät als Konstantstromquelle (CC)?

Drehen Sie die Knöpfe [5] und [6] ganz nach rechts und [3] und [4] ganz nach links. Schalten Sie das Gerät ein, schließen Sie die Last an. Stellen Sie [3] und [4] ein, bis der gewünschte Strom erreicht ist. Die CC-Anzeige [7] leuchtet auf, wenn die CV-Anzeige erlischt.

Wie stelle ich die Strombegrenzung im CV-Modus ein?

Stellen Sie die Knöpfe [3] und [4] auf die maximale Position. Schalten Sie das Gerät ein, schließen Sie eine variable Last an. Stellen Sie die Last so ein, dass der Strom den gewünschten Begrenzungspunkt erreicht, dann justieren Sie [3] und [4], bis die CC-LED leuchtet. Der angezeigte Wert entspricht dem Begrenzungspunkt.

Wie schließe ich eine Last an?

Schließen Sie den positiven Anschluss der Last an den Ausgangsanschluss (+) [10] und den negativen Anschluss an den Anschluss (-) [11] an. Stellen Sie sicher, dass die Last mit der Ausgangsspannung und dem Ausgangsstrom kompatibel ist.

Was bedeuten die CV- und CC-Anzeigen?

Die CV-Anzeige (grün) leuchtet, wenn das Gerät im Konstantspannungsmodus arbeitet. Die CC-Anzeige (rot) leuchtet, wenn das Gerät in den Konstantstrommodus wechselt, z. B. bei Überlast.

Wie warte ich das Gerät?

Trennen Sie das Gerät vor der Wartung vom Netz. Wischen Sie es regelmäßig mit einem feuchten, fusselfreien Tuch ab. Verwenden Sie keinen Alkohol oder Lösungsmittel. Lagern Sie es an einem trockenen, gut belüfteten und staubfreien Ort.

Wie ersetze ich die Sicherung?

Trennen Sie das Gerät vom Netz. Die Sicherung ist auf der Rückseite zugänglich. Ersetzen Sie sie durch eine Sicherung desselben Typs (T5 A, 250 V). Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker.

Welche Sicherheitsvorkehrungen sind zu beachten?

Verwenden Sie das Gerät nur im Innenbereich, geschützt vor Regen und Feuchtigkeit. Öffnen Sie nicht das Gehäuse. Schließen Sie es an eine geerdete Steckdose an. Lassen Sie einen Abstand von 2,5 cm um die Lüftungsschlitze. Trennen Sie es bei Nichtgebrauch vom Netz.

Erwärmt sich das Gerät normal?

Ja, das Gerät erwärmt sich im Normalbetrieb. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind und halten Sie einen Mindestabstand von 2,5 cm um die Öffnungen für eine optimale Luftzirkulation ein.

Was tun bei einer Fehlfunktion?

Überprüfen Sie zuerst die Anschlüsse und die Sicherung. Wenn das Gerät immer noch nicht funktioniert, versuchen Sie keine Reparatur selbst. Kontaktieren Sie Ihren Händler oder einen autorisierten technischen Service.

BEDIENUNGSANLEITUNG LABPS6005SM VELLEMAN

BEDIENUNGSANLEITUNG 15

INSTRUKCJA OBSŁUGI 18

MANUAL DO UTILIZADOR 21

CE

USER MANUAL

1. Introduction

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

	Halten Sie Kinder und Unbefugte vom Gerät fern.
	Verwenden Sie das Gerät nur im Innenbereich. Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Stellen Sie keine mit Flüssigkeit befüllten Gegenstände auf das Gerät.
	KEINESFALLS. Das Berühren von unter Spannung stehenden Leitungen könnte zu lebensgefährlichen elektrischen Schlägen führen. Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.Schließen Sie das Gerät immer an eine geerdete Steckdose an.
	Achtung: Berühren Sie das Gehäuse während des Betriebs nicht, denn das Gehäuse heizt auf. Beachten Sie, dass die Lüftungsschlitze nicht blockiert werden. Beachten Sie eine minimale Entfernung von 1" (± 2.5 cm) zwischen dem Gerät und jedem anderen Gegenstand. Stellen Sie das Gerät auf eine ebene, hitzebeständige Oberfläche. Stellen Sie das Gerät nie auf Teppich(boden), Textilien, usw.
	Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz. Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie nie an der Netzleitung.
	Schützen Sie das Gerät vor Staub und extremen Temperaturen.
	Vermeiden Sie Erschütterungen. Wenden Sie bei der Bedienung keine Gewalt an.
	Verwenden Sie das Gerät nicht wenn das Gehäuse oder das Kabel beschädigt ist. Lassen Sie dieses Gerät von einem Fachmann reparieren.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Eigenschaften

• LED-Display für Spannung und Strom
- Schutzmodus: Strom- und Spannungsbegrenzung
• Farbe: grau - dunkelgrau

• Verwenden Sie das Gerät nur im Innenbereich
  • Verschmutzungsgrad II
  • durch Sicherung geschützt

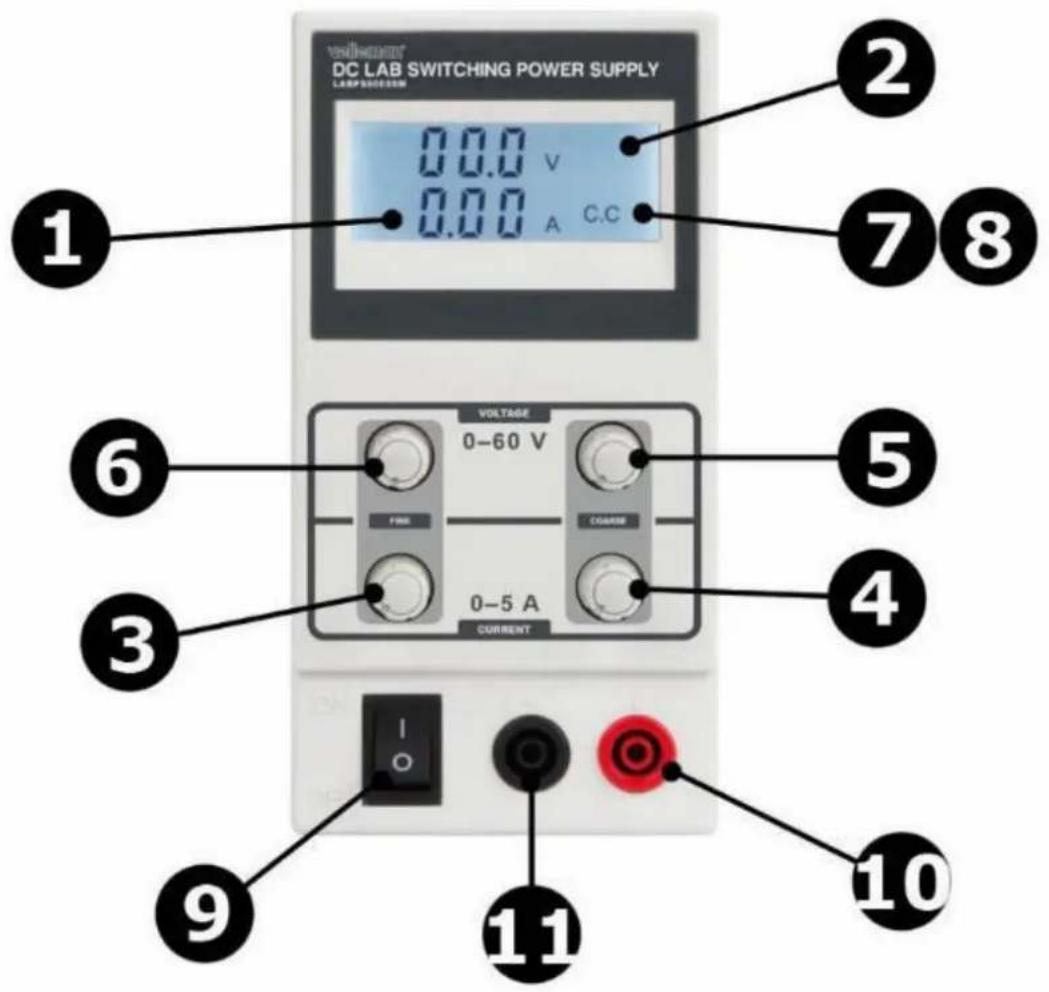

5. Beschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

1	Amp-Display (LED): Zeigt den Ausgangsstrom an.	6	C.V.-Feineinstellung: Drehschalter, zur Feineinstellung der Ausgangsspannung.
2	Volt-Display (LED): Zeigt die Ausgangsspannung an.	7/8	C.C.-Anzeige / C.V.-Anzeige
3	C.C.-Feineinstellung: Drehschalter, zur Feineinstellung der Strombegrenzung.	9	EIN/AUS-Schalter
4	C.C.-Einstellung: Drehschalter, um die Strombegrenzung einzustellen.	10	Ausgangsbuchse (+): Um die positive Buchse der Last anzuschließen.
5	C.V.-Einstellung: Drehschalter, um die Ausgangsspannung einzustellen.	11	Ausgangsbuchse (-): Um die negative Buchse der Last anzuschließen.

6. Bedienung

6.1 Einführung

Dieses Gerät ist ein sehr präzises, DC-Netzgerät mit einem einstellbaren Ausgang. Dieser Ausgang kann für Gleichspannung (C.V.) und für Gleichstrom (C.V.) verwendet werden.

Stellen Sie die Ausgangsspannung zwischen 0 V und 60 V ein wenn das Gerät sich im Gleichspannungs-Modus befindet (C.V.). Die Strombegrenzung (max. ± 12 A) kann in diesem Modus auch willkürlich eingestellt werden.

Im Gleichstrom-Modus kann der Ausgangsstrom kontinuierlich zwischen 0 und 10 A eingestellt werden.

Der Ausgangsstrom und -Spannung werden in LED-Displays angezeigt.

6.2 Das Gerät als C.V.-Quelle verwenden

1. Drehen Sie Schalter [3] und [4] völlig nach rechts bevor Sie das Gerät einschalten.
2. Schalten Sie das Gerät ein.
3. Wählen Sie mit Taste [5] eine Spannung aus, die fast mit dem gewünschten Wert übereinstimmt.
4. Verwenden Sie die Feineinstellungs-Taste [6], um den exakten Wert einzustellen. Die C.V.-Anzeige leuchtet.

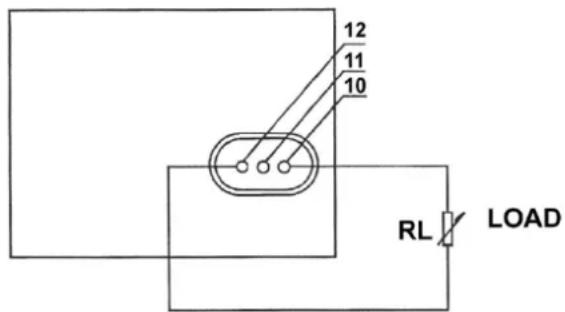

6.3 Eine Last anschließen

• Die Last ist angeschlossen wie auf der Abbildung gezeigt.
- Der Ausgangsstrom [1] und die Ausgangsspannung [2] wird im Display angezeigt sobald das Gerät eingeschaltet wird.
• Die C.V.-Anzeige [8] leuchtet wenn das Gerät sich im C.V.-Modus befindet.
- Die C.V.-LED ist ausgeschaltet und die C.C.-LED leuchtet wenn das Amp-Display einen Wert anzeigt, der den eingestellten Wert überschreitet. Ist dies der Fall, dann aktiviert das Gerät automatisch den Strombegrenzungs-Modus. Installieren Sie eine Last, mit der das Gerät nominal funktionieren kann.

6.4 Das Gerät als C.C.-Quelle verwenden

1. Schalten Sie das Gerät mit dem EIN/AUS-Schalter [9] ein.
2. Drehen Sie Schalter [5] und [6] völlig nach rechts und Schalter [3] und [4] völlig nach links.
3. Schließen Sie die Last an.
4. Regeln Sie [3] und [4] bis Sie den gewünschten Strom erreichen. Die C.C.-Anzeige leuchtet nun und die C.V.-Anzeige ist ausgeschaltet.

6.5 Die Strombegrenzung im C.V.-Modus einstellen

1. Stellen Sie die Tasten [3] und [4] auf die maximale Position ein.
2. Sie können nun die Strombegrenzung willkürlich einstellen (max. ± 12A).
3. Gehen Sie wie folgt vor: Schalten Sie das Gerät ein, schließen Sie eine regelbare Last an und stellen Sie diese so ein, dass der Strom und die gewünschte Strombegrenzung übereinstimmen.
4. Manipulieren Sie mittlerweile die Stromtasten [3] und [4] bis die C.C.-LED leuchtet.
5. Der Wert, der im Amp-Display angezeigt wird, stimmt mit der Strombegrenzung überein.

7. Reinigung und Wartung

• Trennen Sie das Gerät vom Netz ehe Sie mit den Servicearbeiten anfangen.
• Sorgen Sie dafür, dass die Netzkabel nicht beschädigt sind. Lassen Sie das Gerät von einer Fachkraft installieren.
• Verwenden Sie zur Reinigung ein feuchtes, fusselfreies Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel.
• Außer Sicherung gibt es keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzunterteile bei Ihrem Fachhändler.
• Lagern Sie das Gerät an einem trockenen, gut gelüfteten, staubfreien Ort.

8. Technische Daten

Eingangsspannung ....220-240 V\~, 50/60 Hz, 2.4 A, 420 W, pf: 0.92
Ausgangsspannung 0-60 VDC max. einstellbar
Ausgangsstrom....0-5 A max. einstellbar
Ausgangsleistung 300 W
Restwelligkeit .... ≤ 150 mV
Sicherung ....T5 A, 250 V
max. relative Feuchte .... < 80 %
Höhe max. 2000 m
Betriebstemperatur 5 °C - 40 °C
Abmessungen....85 x 160 x 230 mm
Gewicht 1.6 kg

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

1. Wstęp

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut.

Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

- Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

- Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür

unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder

Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

- Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

- Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

- Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

- Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

- Jede kommerzielle Garantie lässt diese Rechte unberührt.

Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
