WIND STYLANCE - Ventilateur Create - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Ventilateur
Dimensions	Non spécifiées
Poids	Non spécifié
Puissance	Non spécifiée
Niveaux de vitesse	Non spécifiés
Fonctionnalités supplémentaires	Non spécifiées
Utilisation	Pour rafraîchir l'air dans des espaces intérieurs
Maintenance	Nettoyage régulier des pales et du grillage
Sécurité	Utiliser sur une surface stable, éloigner des enfants
Informations générales	Vérifier la compatibilité électrique avant utilisation

FOIRE AUX QUESTIONS - WIND STYLANCE Create

Comment assembler le ventilateur Create WIND STYLANCE ?

Pour assembler le ventilateur, commencez par fixer la base au mât, puis insérez l'hélice sur le moteur. Assurez-vous que tout est bien verrouillé avant de brancher l'appareil.

Le ventilateur ne fonctionne pas, que faire ?

Vérifiez d'abord que le ventilateur est correctement branché à une prise de courant fonctionnelle. Si le problème persiste, contrôlez le câble d'alimentation pour des dommages éventuels.

Comment nettoyer le ventilateur Create WIND STYLANCE ?

Débranchez le ventilateur avant de le nettoyer. Utilisez un chiffon humide pour essuyer les pales et la grille. Évitez d'utiliser des produits chimiques agressifs.

Le ventilateur fait du bruit, est-ce normal ?

Un léger bruit de fonctionnement est normal, mais si vous entendez des bruits forts ou des grincements, vérifiez que les pales sont bien fixées et qu'aucun objet ne bloque le mouvement.

Comment ajuster la vitesse du ventilateur ?

Utilisez le bouton de contrôle de vitesse situé sur le panneau de commande pour sélectionner la vitesse souhaitée parmi les options disponibles.

Puis-je utiliser le ventilateur à l'extérieur ?

Le ventilateur Create WIND STYLANCE est conçu pour un usage intérieur. Évitez de l'utiliser à l'extérieur ou dans des environnements humides pour éviter tout risque d'endommagement.

Quelle est la garantie offerte avec le ventilateur ?

Le ventilateur est livré avec une garantie de 2 ans qui couvre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

Comment régler l'orientation des pales du ventilateur ?

Le ventilateur dispose d'une fonction d'inclinaison. Ajustez l'angle des pales en utilisant le levier situé à l'arrière de la tête du ventilateur.

Le ventilateur ne tourne pas, que vérifier ?

Assurez-vous que le ventilateur est allumé et que le bouton de vitesse est correctement réglé. Vérifiez également si les pales ne sont pas bloquées par des objets.

Comment stocker le ventilateur pendant l'hiver ?

Pour le stockage, débranchez le ventilateur, nettoyez-le soigneusement et placez-le dans un endroit sec à l'abri de l'humidité. Évitez de le ranger dans des endroits où il pourrait être endommagé.

MODE D'EMPLOI WIND STYLANCE Create

Exigences d'emplacement et d'installation 36

Conseils de mécanicien 36

Conseils électriques 36

Consignes de sécurité 37

Liste des pièces 38

Avant le montage 38

Télécommande 39

Instructions d'installation 40

Préparation de l'installation 40

Installation du support de montage 40

Préparation de l'emplacement du ventilateur 40

Montage et suspension du ventilateur 41

Connexion de la télécommande 42

Montage de la rosace 42

Assemblage de la lame 43

Montage sur panneau de brassage 43

Montage du couvercle décoratif 44

ensemble léger 44

Vérifier l'installation 44

Connexion à l'application 45

Comment se connecter à l'application 45

ITALIANO

Merci d'avoir choisi notre ventilateur de plafond. Avant d'utiliser cet appareil et pour garantir sa meilleure utilisation, veuillez lire attentivement la notice.

Les mesures de sécurité répertoriées ici réduisent le risque d'incendie, de choc électrique et de blessure lorsqu'elles sont correctement suivies. Veuillez conserver le manuel dans un endroit sûr pour référence future, ainsi que le reçu de vente et la boîte. Le cas échéant, remettez ces instructions au futur propriétaire de l'appareil.

Suivez toujours les instructions de sécurité de base et les mesures de prévention des risques lorsque vous utilisez un appareil électrique. Le fabricant ne sera pas responsable de tout dommage résultant du non-respect par l'utilisateur de ces instructions.

EXIGENCES D'EMPLACEMENT ET D'INSTALLATION

CONSEILS DE MÉCANICIEN

• Conformément aux règles de sécurité, le point le plus bas des pales du ventilateur doit être à au moins 2,3 mètres du sol.
• Assurez-vous que l'emplacement choisi ne permet pas aux lames rotatives d'entrer en contact avec des objets.
• Vérifiez que les solives du plafond sont sécurisées, suffisamment grandes et solides pour supporter le poids du ventilateur.
• Pour réduire le risque d'incendie, de choc électrique ou de blessure, assurez-vous que le support de montage du ventilateur est fixé directement à la structure du bâtiment. Ne pas monter dans une boîte de distribution.
• Le support de montage doit être solidement boulonné à une structure de support, telle qu'un toit en béton, une structure en acier ou une charpente en bois. Si une charpente en bois est ajoutée, elle doit être clouée ou vissée solidement entre deux solives.
• Pour réduire le risque de blessures corporelles et de dommages matériels, ne pliez pas et n'endommagez pas la tige verticale ou les pales du ventilateur lors de la manipulation ou de l'installation du ventilateur. Si vous détectez des dommages sur le produit, contactez notre service après-vente avant de procéder à l'installation du ventilateur.
• Assurez-vous que le ventilateur est solidement fixé au plafond. Toutes les vis de fixation doivent être vérifiées et resserrées chaque fois que nécessaire avant de démarrer le ventilateur.

CONSEILS ÉLECTRIQUES

• Coupez l'alimentation avant d'effectuer des travaux sur le ventilateur de plafond et coupez le disjoncteur. Pour éviter tout risque de choc électrique, vérifiez que l'alimentation est coupée au niveau de la boîte à fusibles ou du panneau de disjoncteurs avant le câblage.
• Le ventilateur, le support de montage et l'équipement d'éclairage doivent être connectés à une terre. Vérifiez que toutes les épissures sont bien isolées.
• Vérifiez et confirmez que toutes les connexions sont correctes et sécurisées. Une fois toutes les connexions électriques effectuées, rangez tous les câbles en toute sécurité.
• N'essayez pas de contrôler ce ventilateur à partir d'un interrupteur mural ou d'une télécommande qui n'est pas approuvé par le fabricant pour une utilisation avec le ventilateur. N'utilisez pas de contrôleur à semi-conducteurs. L'utilisation d'un interrupteur mural ou d'une télécommande non approuvé annulera votre garantie.
• Ne connectez pas le ventilateur de plafond à un variateur.

Lors de l'utilisation d'un appareil électrique, les précautions de sécurité de base suivantes doivent toujours être respectées.

• Pour réduire le risque de blessures, fixez le ventilateur directement à la structure de support du bâtiment en suivant ces instructions et utilisez uniquement le matériel fourni.
• Pourévitertoutrisquedechocélectrique, avant d'installervotreventilateur, débranchez l'alimentation en éteignant les interrupteurs d'alimentation du panneau électrique et les interrupteurs muraux associés. S'il n'est pas possible d'éteindre les interrupteurs d'alimentation, utilisez un dispositif d'avertissement tel qu'une étiquette sur le panneau électrique.
• Tous les câbles doivent répondre aux spécifications établies par les codes électriques locaux et nationaux et ANSI/NFPA 70. Si vous n'êtes pas familier avec les installations électriques, consultez un électricien qualifié.
• Ne pliez pas le système de fixation des lames lors de l'installation, de l'inclinaison ou du nettoyage des lames.
• N'insérez pas d'autres objets entre les pales du ventilateur.
• Pour réduire le risque d'incendie, de choc électrique ou de dommages au moteur, n'utilisez pas de régulateur de vitesse à semi-conducteurs avec ce ventilateur. Utilisez uniquement les régulateurs de vitesse d'origine.
• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience ou de connaissances limitées, à condition qu'ils soient supervisés par une personne responsable de leur sécurité ou ayant été formée à son utilisation. l'appareil en toute sécurité.
• Les enfants ne doivent pas jouer avec cet appareil. Ils ne doivent pas non plus effectuer de tâches de nettoyage et d'entretien à moins d'avoir plus de 8 ans et d'être surveillés. Les enfants doivent être étroitement surveillés lorsqu'ils utilisent un appareil.

NOTE: Les instructions et précautions de sécurité contenues dans ce manuel peuvent ne pas couvrir tous les problèmes et situations possibles. Vous devez comprendre que le bon sens et la prudence sont essentiels lors de l'installation et de l'utilisation du ventilateur.

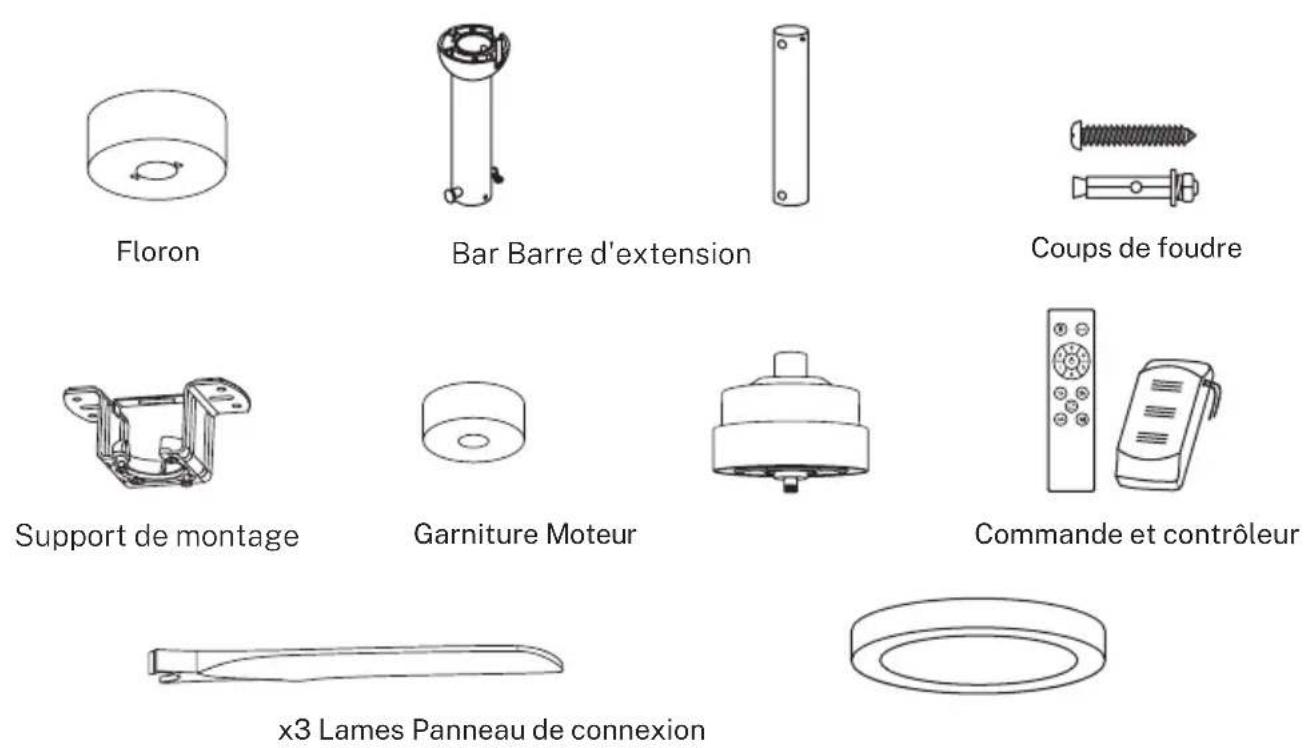

LISTE DES PIÈCES

Ouvrez soigneusement l'emballage et retirez les pièces incluses à l'intérieur. Placez-les au sol sur un tapis ou un morceau de plastique suffisamment grand pour éviter tout dommage.

Vérifiez que les objets listés ci-dessous se trouvent à l'intérieur de l'emballage.

Option avec lumière : Option sans lumière :

Panneau DELParavent décoratif Couverture décorative

Vis de fixation

AVANT LE MONTAGE

- N'oubliez pas de retirer les trois languettes de protection en plastique du bas du moteur avant de commencer l'assemblage.

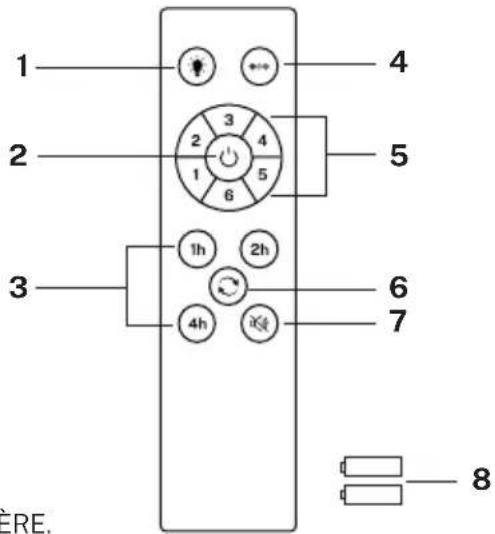

1. **Lumière
2. Bouton marche/arrêt
3. Minuteur
4. **Contrôle de la température de couleur
5. Contrôle de l'intensité du ventilateur
6. Fonction inverse
7. Bouton de désactivation du son
8. Piles (2 x AAA)

1 2 3 4 5 6 7 8 1h 2h 4h ÈRE.

** Fonction disponible uniquement pour l'option AVEC LUMIÈRE.

LUMIÈRE

Allumez et éteignez la lumière du ventilateur, indépendamment de si le ventilateur tourne ou non.

TEMPÉRATURE DE COULEUR

Alterne entre les trois types de températures de couleur de lumière disponibles (chaud, neutre et froid).

ALLUMÉ ÉTEINT

Allumez ou éteignez complètement le ventilateur, indépendamment de si la lumière est allumée ou non.

INTENSITÉ DU VENTILATEUR

Augmente ou diminue la vitesse de rotation des pales du ventilateur.

MINUTEUR

Planifiez l'arrêt automatique en choisissant parmi les options disponibles.

FONCTION INVERSE

Change le sens de rotation des lames ventilateur. La fonction hiver (tourner à droite) pousse l'air chaud accumulé dans le plafond vers le bas et la fonction été (tourner à gauche) génère une brise qui rafraîchit l'environnement.

DÉSACTIVER LE SON

En appuyant sur le bouton de désactivation du son, vous pouvez faire taire les sons émis par le ventilateur lorsque vous appuyez sur n'importe quelle touche de la télécommande.

• Marquez la position correcte des trous et fixez le support de plafond à l'aide des vis avec chevilles métalliques ou des vis et rondelles adaptées au type de plafond choisi.
• Vérifiez la bonne installation du support avant de suspendre le ventilateur. Cette plaque doit supporter tout le poids du ventilateur.

PRÉPARATION DE L'INSTALLATION

• Pour éviter les blessures et les blessures, assurez-vous que l'endroit où vous suspendez le ventilateur permet aux pales d'être à 2,3 m ou plus du sol et à 50 cm du mur ou de l'obstacle le plus proche.
• Assurez-vous que la boîte de jonction est correctement fixée à la structure du bâtiment et qu'elle peut supporter tout le poids du ventilateur.

50 cm du mur ou de l'obstacle le plus proche 2,3 m des pales au sol

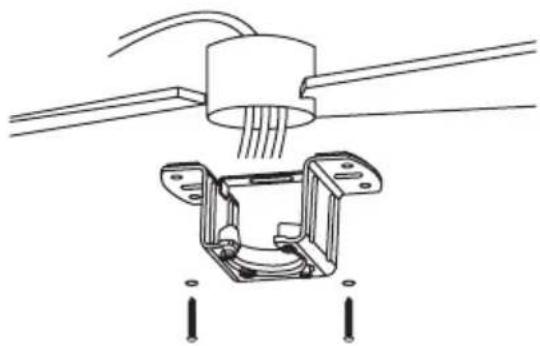

INSTALLATION DU SUPPORT DE MONTAGE

• Vérifiez que le plafond sur lequel vous comptez monter le ventilateur est stable et capable de supporter en toute sécurité le poids du ventilateur.
• Ne fixez pas le support de montage directement sur des plafonds de moins de 10 mm pour éviter tout risque de desserrage et de sortie de la vis.

Percez les trous nécessaires, puis fixez le support de montage avec les vis à bois et les rondelles aux joints du plafond.

Percez des trous avec un foret de 8 mm, en fonction de la longueur des vis d'expansion. Ensuite, fixez le support de montage au plafond avec les vis d'expansion.

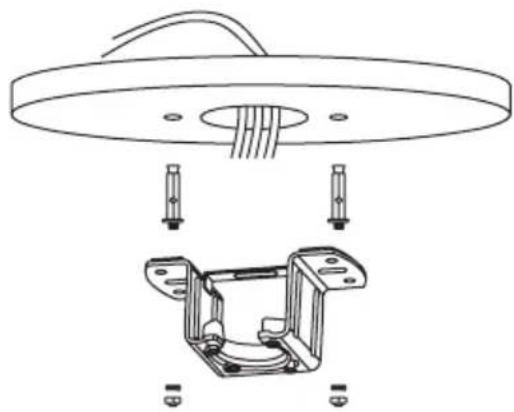

NOTE: Ce ventilateur peut également être installé dans un faux plafond, pour cela vous devez utiliser des vis de fixation avec levier à ressort (non fournies).

• Marquez la position correcte des trous et fixez le support de plafond à l'aide des vis avec chevilles métalliques ou des vis et rondelles adaptées au type de plafond choisi.
• Vérifiez la bonne installation du support avant de suspendre le ventilateur. Le support de montage doit supporter tout le poids du ventilateur.

PRÉPARATION DE L'EMPLACEMENT DU VENTILATEUR

• Choisissez la barre de suspension qui convient le mieux à votre situation : elle dispose d'une barre de suspension de 15 cm et d'une barre de suspension de 25 cm.
• Retirez le boulon de tige en retirant la goupille fendue et enfilez la verrière (garniture du toit) et la verrière du moteur à travers la tige de suspension. Ensuite, acheminez les fils du moteur du ventilateur à travers l'intérieur de la barre de suspension. Montez la tige de suspension sur le moteur et insérez le boulon et la goupille fendue.

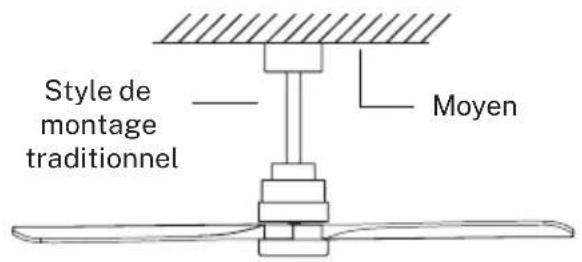

Style de montage traditionnel Moyen

La configuration traditionnelle est suspendue au plafond avec une tige.

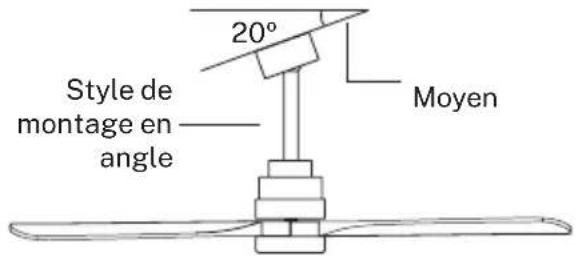

20° Style de montage en angle Moyen

Le montage en angle est recommandé sur les plafonds inclinés ou voûtés.

Ce ventilateur peut être installé aussi bien sur un plafond ordinaire que sur un plafond voûté, et peut étendre la longueur de suspension grâce à la tige de suspension plus longue (fournie). Pour installer la barre de suspension, vous aurez besoin des outils suivants : un tournevis, un tournevis à tête plate, une pince ou une clé réglable, un escabeau, une pince coupante et du ruban isolant.

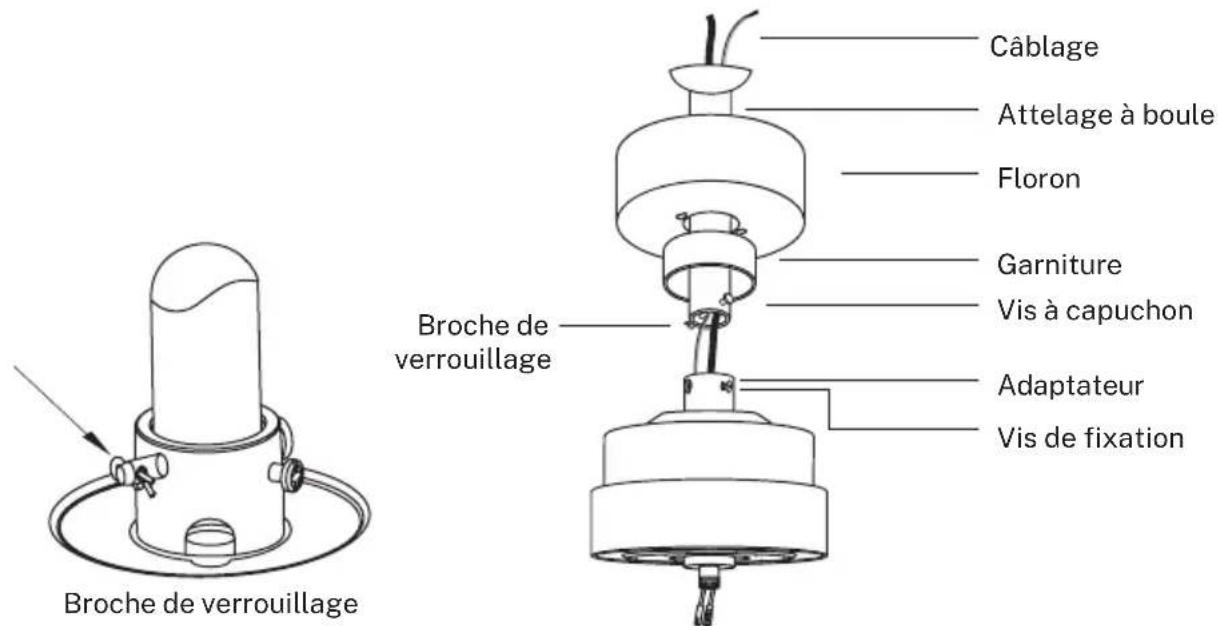

MONTAGE ET SUSPENSION DU VENTILATEUR

Câblage Attelage à boule Floron Garniture Vis à capuchon Adaptateur Vis de fixation Broche de verrouillage Broche de verrouillage

• Si vous souhaitez étendre la longueur de suspension de votre ventilateur, retirez la tige de suspension à boule de 6" incluse et utilisez la tige d'extension supplémentaire (incluse). (Si vous souhaitez utiliser la barre de suspension de 15,24 cm, veuillez suivre les instructions ci-dessous.)
• Pour retirer la boule de la tige de suspension, desserrez la vis de réglage et retirez les gou-pilles fendues. Abaissez la boule et retirez la goupille de verrouillage. Retirez la boule de la barre de suspension et insérez-la dans la barre de suspension la plus longue (le haut de la barre a un trou pour la vis de réglage ; utilisez-le pour fixer la barre).
• Insérez la goupille de verrouillage dans l'extrémité de la tige de suspension et soulevez la boule.
• Assurez-vous que la goupille de verrouillage est alignée avec les rainures à l'intérieur de la bille et fixez la vis de réglage.

Conseil: Pour faciliter l'insertion des fils dans la barre, placez du ruban isolant autour des fils. Cela vous aidera à les garder ensemble lorsque vous les insérerez dans la barre.

• Desserrez les vis de montage et la rondelle du haut du boîtier du moteur. Retirez les broches de la barre (si ce n'est pas déjà fait). Insérez la rosace à travers la barre.
• Enfilez les câbles à travers la barre et tirez les câbles en excès depuis le haut de la barre pour les serrer.
• Placez la barre à l'intérieur du boîtier du moteur et insérez les broches que vous avez retirées plus tôt. Serrez les vis de réglage et les rondelles.
  • Abaissez le capot vers le carter du moteur.

CONEXÃO DE FIAÇÃO

- Effectuer la connexion entre les fils du récepteur et les fils du moteur du ventilateur en suivant les indications de couleur. Assurez-vous que la connexion est serrée.

• Soulevez l'auvent sur le support de montage et alignez les vis desserrées du support de montage avec les trous de l'auvent.
  • Tournez l'embout pour l'aiuster. Réinsérez les vis et fixez-les avec un tournevis.
• Une fois que vous avez fixé le support de montage à la boîte de jonction, vous pouvez procéder à l'accrochage du ventilateur.
• Saisissez fermement le ventilateur avec les deux mains. Passez la barre à travers l'ouverture du support de montage et laissez la boule reposer sur le support de montage.
• Faites pivoter l'attelage à rotule jusqu'à ce qu'il s'aligne avec la languette du support de montage.

Conseil: Une autre personne devrait vous aider à tenir l'échelle et vous remettre le ventilateur une fois que vous avez gravi l'échelle.

ASSEMBLAGE DE LA LAME

Alignez les trous du support de lame avec les trous des lames et du corps du moteur et vissez-les en place, mais ne serrez pas les vis jusqu'à ce qu'elles soient toutes en place et vissées.

Conseil: Pour gagner du temps, vous pouvez placer les rondelles sur chaque vis avant d'installer les lames.

Panneau de connexion Vis de panneau

Fixez la plaque au bas du ventilateur en insérant les têtes de vis dans les trous prévus. Vissez les vis, puis fixez-les.

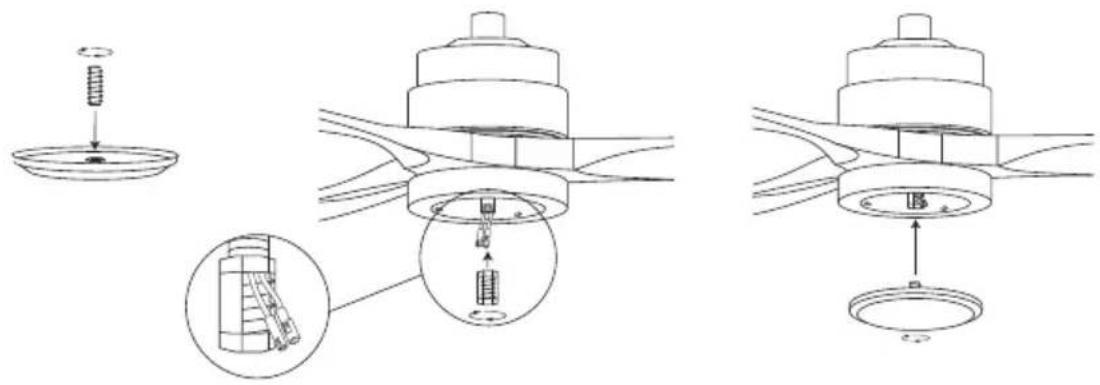

MONTAGE DU COUVERCLE DÉCORATIF

*Uniquement pour les modèles SANS LUMIÈRE

Une fois la plaque de connexion montée et sécurisée, revissez le couvercle décoratif sur la plaque de connexion à l'aide de la vis centrale.

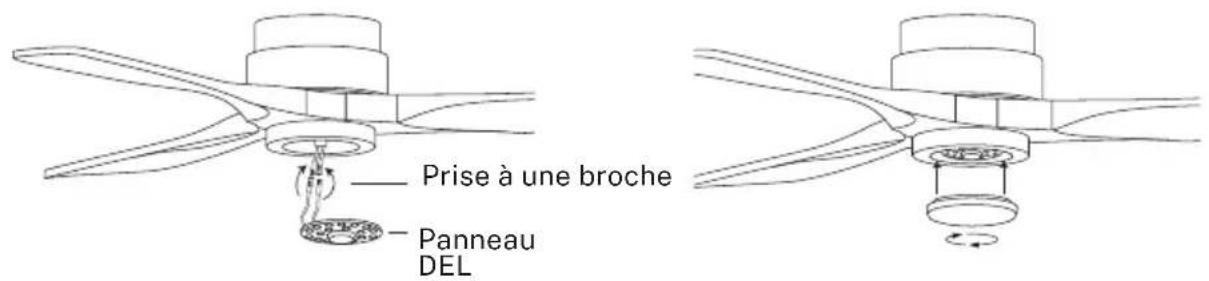

ENSEMBLE LÉGER

* Uniquement pour les modèles AVEC LUMIÈRE

Prise à une broche Panneau DEL

Connectez les prises à broche unique de la carte de dérivation à celles du panneau LED. Le panneau LED est magnétisé et se fixe donc à la carte de connexion en assemblant simplement les deux pièces.

Note: Lors de l'installation ou du retrait de la carte LED, veillez à ne pas toucher les languettes isolantes. Ne serrez pas trop les vis et ne les vissez pas trop rapidement car cela pourrait endommager les languettes isolantes.

Placez l'écran décoratif sur le panneau LED.

VÉRIFIER L'INSTALLATION

• Vérifiez le bon fonctionnement du ventilateur de plafond, en vérifiant qu'aucun mouvement étrange ou désalignement n'est observé dans aucune partie du ventilateur.
• Si vous remarquez un quelconque type de bourdonnement/vibration, vous pouvez procéder au réglage des pales avec le kit anti-balancement.
• Le kit anti-balancement comprend des contrepoids autocollants et des clips en forme de « U ».
• Éteignez le ventilateur de plafond.
• Vous pouvez placer le clip au centre de n'importe quelle lame et vérifier si les vibrations diminuent.
• Allumez le ventilateur et vérifiez. Si aucun changement n'est constaté, éteignez le ventilateur et ajoutez un autre clip sur une autre lame ou utilisez les poids adhésifs.

* Uniquement pour les modèles avec Wi-Fi

L'application CREATE est disponible pour Android et iOS (recherchez l'application sur Google Play ou App Store ou scannez le code QR ci-dessous). Il peut y avoir des frais supplémentaires selon le fournisseur.

Cet appareil est utilisé via votre réseau domestique. Comme condition essentielle, vous devez disposer d'un réseau Wi-Fi toujours connecté à votre routeur 2,4 Gh et à l'application gratuite CREATE. (Les fournisseurs Internet proposent actuellement 5Gh et 2,4Gh simultanément.)

Nous vous recommandons de débrancher l'appareil du secteur lorsque vous n'êtes pas chez vous afin d'éviter qu'il ne démarre accidentellement pendant votre absence.

1. Installez l'application CREATE et créez un compte utilisateur.
2. Définissez un mot de passe de connexion et connectez-vous à l'application.
3. Cliquez sur « Ajouter un appareil » (+), puis cliquez sur la catégorie du ventilateur de plafond.
4. Sur la télécommande, maintenez enfoncés les boutons 1H et 4H pendant environ 5 secondes jusqu'à ce que vous entendiez un bip.
5. Ensuite, cliquez sur « Confirmer ».
6. Saisissez le mot de passe de votre réseau Wi-Fi et confirmez.
7. Lors de la connexion, assurez-vous que votre routeur, votre téléphone mobile et votre appareil sont aussi proches que possible. Enfin, le ventilateur de plafond sera ajouté avec succès à votre application CREATE.

Conformément aux directives: 2012/19 / UE et 2015/863 / UE sur la limitation de l'utilisation de substances dangereuses dans les équipements électriques et électroniques, ainsi que leur élimination des déchets. Le symbole avec la poubelle croisée indiqué sur l'emballage indique que le produit à la fin de sa durée de vie sera collecté en tant que déchet séparé. Par conséquent, tout produit ayant atteint la fin de sa durée de vie doit être livré dans des centres d'élimination des déchets spécialisés pour la collecte sélective des déchets d'équipements électriques et électroniques, ou retourné au détaillant lors de l'achat de nouveaux équipements similaires, en un seul pour une base. Une collecte séparée appropriée pour la mise en service ultérieure des équipements expédiés pour être recyclés, traités et éliminés d'une manière respectueuse de l'environnement aide à prévenir les effets négatifs potentiels sur l'environnement et la santé et optimise le recyclage et la réutilisation des les composants qui composent l'appareil. L'élimination abusive du produit par l'utilisateur implique l'application de sanctions administratives conformément aux lois.
