INSTRUKCJA OBSŁUGI WIND STYLANCE Create

Wymagania dotyczące lokalizacji i instalacji 76

Wskazówki mechanika 76

Wskazówki elektryczne 76

Instrukcje bezpieczeństwa 77

Lista części 78

Przed montażem 78

Pilot 79

Instrukcje Instalacji 80

Przygotowanie do instalacji 80

Montaż wspornika montażowego 80

Przygotowanie lokalizacji wentylatora 81

Montaż i zawieszenie wentylatora 81

Podłączenie przewodów 82

Połączenie zdalnego sterowania 82

Montaż podestu sufitowego 82

Zespół ostrza 83

Montaż panelu krosowego 83

Montaż osłony dekoracyjnej 84

lekki montaż 84

Sprawdź instalację 84

Połączenie z aplikacją 85

Jak połączyć się z aplikacją 85

Dziękujemy za wybranie naszego wentylatora sufitowego. Przed użyciem tego urządzenia i aby zapewnić jego najlepsze wykorzystanie, prosimy o uważne przeczytanie instrukcji.

Wymienione tutaj środki bezpieczeństwa zmniejszają ryzyko pożaru, porażenia prądem elektrycznym i obrażeń, jeśli są przestrzegane. Prosimy zachować instrukcję w bezpiecznym miejscu do wykorzystania w przyszłości, a także dowód sprzedaży i pudełko. Jeśli ma to zastosowanie, przekaż tę instrukcję przyszłemu właścicielowi urządzenia.

Podczas korzystania z urządzenia elektrycznego należy zawsze przestrzegać podstawowych instrukcji bezpieczeństwa i środków zapobiegania zagrożeniom. Producent nie ponosi odpowiedzialności za jakiekolwiek szkody powstałe na skutek niezastosowania się użytkownika do niniejszej instrukcji.

WYMAGANIA DOTYCZĄCE LOKALIZACJI I INSTALACJI

WSKAZÓWKI MECHANIKA

• Zgodnie z przepisami bezpieczeństwa najniższy punkt łopatek wentylatora musi znajdować się na wysokości co najmniej 2,3 metra od podłoża.
• Upewnij się, że wybrane miejsce nie pozwala na kontakt obracających się ostrzy z żadnymi przedmiotami.
• Sprawdź, czy belki stropowe są solidne, duże i wystarczająco mocne, aby utrzymać ciężar wentylatora.
• Aby zmniejszyć ryzyko pożaru, porażenia prądem lub obrażeń ciała, należy upewnić się, że wspornik montażowy wentylatora jest przymocowany bezpośrednio do konstrukcji budynku. Nie montować w skrzynce rozdzielczej.
• Wspornik montażowy musi być bezpiecznie przykręcony do konstrukcji nośnej, takiej jak dach betonowy, konstrukcja stalowa lub rama drewniana. Jeżeli dodawana jest rama drewniana, należy ją mocno przybić lub przykręcić pomiędzy dwoma legarami.
• Aby zmniejszyć ryzyko obrażeń ciała i szkód materialnych, nie zginaj ani nie uszkadzaj pionowego pręta ani łopatek wentylatora podczas przenoszenia lub instalowania wentylatora. Jeżeli zauważysz jakiekolwiek uszkodzenia produktu, przed przystąpieniem do montażu wentylatora skontaktuj się z naszym serwisem.
• Upewnij się, że wentylator jest bezpiecznie przymocowany do sufitu. Wszystkie śruby mocujące należy sprawdzić i w razie potrzeby dokręcić przed uruchomieniem wentylatora.

WSKAZÓWKI ELEKTRYCZNE

- Przed przystąpieniem do jakichkolwiek prac przy wentylatorze sufitowym wyłącz zasilanie i wyłącz wyłącznik zasilania. Aby uniknąć możliwego porażenia prądem elektrycznym, przed wykonaniem okablowania należy sprawdzić, czy zasilanie w skrzynce bezpieczników lub panelu wyłączników jest wyłączone.

- Wentylator, wspornik montażowy i sprzęt oświetleniowy muszą być podłączone do uziemienia. Sprawdź, czy wszystkie złącza są dobrze izolowane.

- Sprawdź i potwierdź, że wszystkie połączenia są prawidłowe i bezpieczne. Po wykonaniu wszystkich połączeń elektrycznych należy bezpiecznie przechowywać wszystkie kable.

- Nie próbuj sterować tym wentylatorem za pomocą przełącznika ściennego lub pilota, który nie został zatwierdzony przez producenta do użytku z wentylatorem. Nie używaj kontrolera półprzewodnikowego. Użycie niezatwierdzonego przełącznika ściennego lub pilota zdalnego sterowania spowoduje utratę gwarancji.

- Nie podłączaj wentylatora sufitowego do ściemniacza.

Podczas korzystania z dowolnego urządzenia elektrycznego należy zawsze przestrzegać poniższych podstawowych środków ostrożności.

• Aby zmniejszyć ryzyko obrażeń ciała, należy przymocować wentylator bezpośrednio do konstrukcji wsporczej budynku, postępując zgodnie z poniższymi instrukcjami i używać wyłącznie dostarczonych materiałów.
• Aby uniknąć możliwego porażenia prądem elektrycznym, przed instalacją wentylatora należy odłączyć zasilanie, wyłączając przełączniki zasilania na panelu elektrycznym i powiązane przełączniki ścienne. Jeżeli wyłączenie wyłączników zasilania nie jest możliwe, należy zastosować urządzenie ostrzegawcze, np. etykietę na panelu elektrycznym.
• Wszystkie kable muszą spełniać specyfikacje ustanowione przez lokalne i krajowe przepisy elektryczne oraz ANSI/NFPA 70. Jeśli nie znasz się na instalacjach elektrycznych, skonsultuj się z wykwalifikowanym elektrykiem.
• Nie zginaj systemu mocowania ostrzy podczas montażu, przechylania lub czyszczenia ostrzy.
• Nie wkładaj innych przedmiotów pomiędzy łopatki wentylatora.
• Aby zmniejszyć ryzyko pożaru, porażenia prądem lub uszkodzenia silnika, nie należy używać z tym wentylatorem półprzewodnikowego regulatora prędkości. Używaj wyłącznie oryginalnych regulatorów prędkości.
• Urządzenie to może być używane przez dzieci w wieku 8 lat i starsze oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także osoby nieposiadające doświadczenia lub ograniczonej wiedzy, pod warunkiem, że znajdują się one pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub zostały przeszkolone w zakresie obsługi bezpiecznie używać urządzenia.
• Dzieci nie powinny bawić się tym urządzeniem. Nie powinny również wykonywać zadań związanych z czyszczeniem i konserwacją, chyba że ukończyły 8 lat i są pod nadzorem. Podczas korzystania z jakiegokolwiek urządzenia dzieci powinny znajdować się pod ścisłym nadzorem.

NOTATKA: Instrukcje i środki ostrożności zawarte w tej instrukcji mogą nie obejmować wszystkich możliwych problemów i sytuacji. Należy zrozumieć, że podczas instalacji i użytkowania wentylatora niezbędny jest zdrowy rozsądek i ostrożność.

LISTA CZEŚCI

Ostrożnie otwórz opakowanie i wyjmij zawarte w nim części. Położ je na podłodze na dywani- ku lub kawałku plastiku wystarczająco dużym, aby zapobiec uszkodzeniom.

Sprawdź, czy wymienione poniżej przedmioty znajdują się w opakowaniu.

Floron

Bar pasek przedłużający

Błyskawice

Uchwyt montażowy

Przycinać Silnik

Dowodzenie i kontrola

x3 Ostrza Panel przyłączeniowy

Opcja ze światłem: Opcja bez światła:

Panel LEDDekoracyjny ekran Ozdobna okładka

PRZED MONTAŻEM

- Pamiętaj, aby przed rozpoczęciem montażu usunąć trzy plastikowe zakładki ochronne ze spodu silnika.

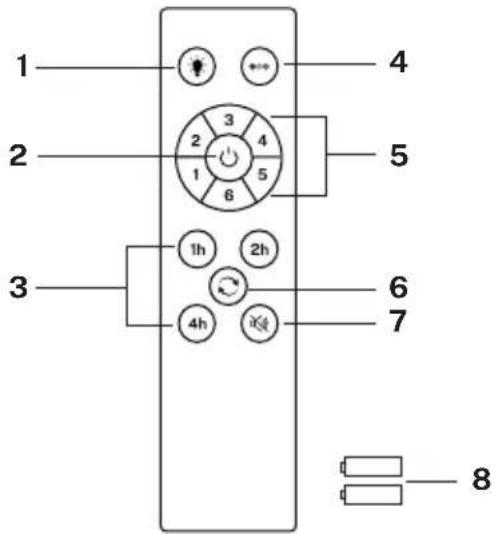

1. **Światło
2. Włącznik / wyłącznik
3. Regulator czasowy
4. **Kontrola temperatury barwowej
5. Sterowanie intensywnością wentylatora
6. Funkcja odwrotna
7. Przycisk wyłączania dźwięku
8. Baterie (2 x AAA)

1 2 3 4 5 6 7 8

** Funkcja dostępna tylko dla opcji ZE ŚWIATŁEM.

ŚWIATŁO

Włącz i wyłącz światło wentylatora, mimo wszystko niezależnie od tego, czy wentylator działa, czy nie.

TEMPERATURA KOLORU

Przełącza pomiędzy trzema rodzajami dostępnych temperatur barwowych światła (ciepła, neutralna i chłodna).

WŁ. WYŁ

Włączyć lub całkowicie wyłączyć wentylator, mimo wszystko niezależnie od tego, czy światło jest włączone, czy nie.

Zwiększa lub zmniejsza prędkość obrotową łopatek wentylatora.

REGULATOR CZASOWY

Zaplanuj automatyczne wyłączanie, wybierając jedną z dostępnych opcji.

FUNKCJA ODWROTNA

Zmienia kierunek obrotu ostrzy wentylator. Funkcja zimowa (obrót w prawo) wypycha zgromadzone w suficie gorące powietrze w dół, a funkcja letnia (obrót w lewo) generuje bryzę chłodzącą otoczenie.

WYŁĄCZ DŹWIĘK

Naciskając przycisk wyłączania dźwięku, można wyciszyć dźwięki wydawane przez wentylator po naciśnięciu dowolnego klawisza na pilocie.

• Zaznacz prawidłowe położenie otworów i przymocuj wspornik sufitowy za pomocą wkrętów z metalowymi kołkami lub wkrętów i podkładek odpowiednich do wybranego rodzaju sufitu.
• Przed zawieszeniem wentylatora sprawdź poprawność montażu wspornika. Płyta ta musi utrzymać cały ciężar wentylatora.

PRZYGOTOWANIE DO INSTALACJI

• Aby uniknąć obrażeń ciała i obrażeń, upewnij się, że miejsce zawieszenia wentylatora pozwala na umieszczenie łopatek co najmniej 2,3 m nad ziemią i 50 cm od najbliższej ściany lub przeszkody.
• Upewnij się, że skrzynka przyłączeniowa jest prawidłowo przymocowana do konstrukcji budynku i może utrzymać cały ciężar wentylatora.

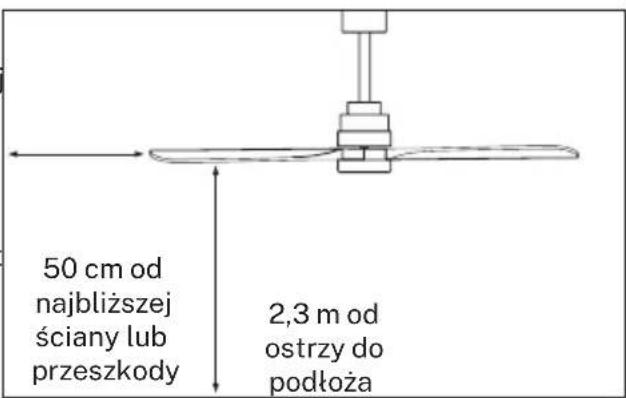

50 cm od najbliższej ściany lub przeszkody 2,3 m od ostrzy do podłoża

MONTAŻ WSPORNIKA MONTAŻOWEGO

• Sprawdź, czy sufit, w którym zamierzasz zamontować wentylator, jest stabilny i jest w sta-nie bezpiecznie utrzymać ciężar wentylatora.
• Nie mocuj wspornika montażowego bezpośrednio do sufitów w odległości mniejszej niż 10 mm, aby uniknąć ryzyka poluzowania się i wysunięcia śruby.

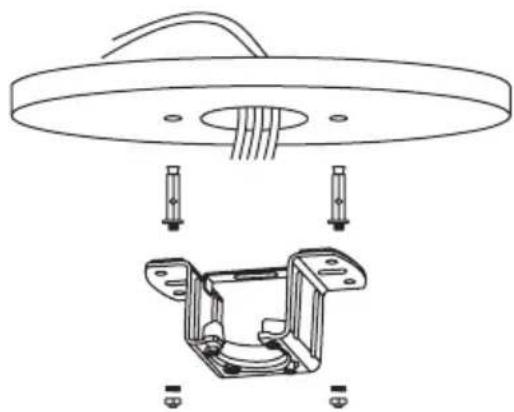

Wywierć niezbędne otwory, a następnie przymocuj wspornik montażowy za pomocą wkrętów do drewna i podkładek do złączy sufitowych.

Wywierć otwory wiertłem o średnicy 8 mm, w zależności od długości śrub rozporowych. Następnie przymocuj wspornik montażowy do sufitu za pomocą śrub rozporowych.

NOTATKA: Wentylator ten można również zamontować w suficie podwieszanym, w tym celu należy użyć śrub mocujących z dźwignią sprężynową (brak w zestawie).

• Zaznacz prawidłowe położenie otworów i przymocuj wspornik sufitowy za pomocą wkrętów z metalowymi kołkami lub wkrętów i podkładek odpowiednich do wybranego rodzaju sufitu.
• Przed zawieszeniem wentylatora sprawdź poprawność montażu wspornika. Wspornik montażowy musi utrzymać cały ciężar wentylatora.

PRZYGOTOWANIE LOKALIZACJI WENTYLATORA

• Wybierz drążek zawieszenia, który najlepiej pasuje do Twojej sytuacji: ma drążek zawieszenia 15 cm i drążek zawieszenia 25 cm.
• Wymontuj śrubę drążka, wyjmując zawleczkę i przełoż osłonę (poszycie dachu) i osłonę silnika przez drążek zawieszenia. Następnie poprowadź przewody silnika wentylatora przez wewnętrzną część drążka wieszaka. Zamontuj drążek zawieszenia do silnika i włóż śrubę i zawleczkę.

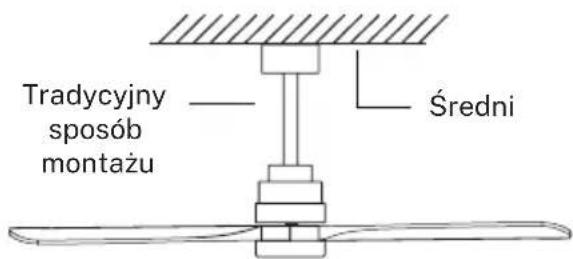

Tradycyjny sposób montażu Średni

Tradycyjna konfiguracja zwisa z sufitu za pomocą pręta.

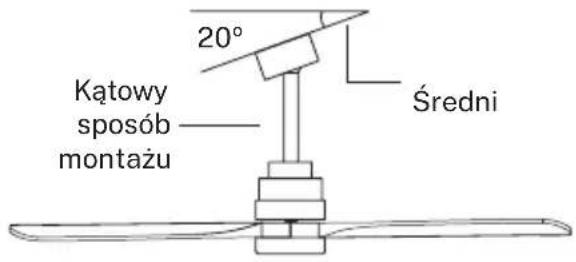

20° Kątowy sposób montażu Średni

Na pochyłych lub sklepionych sufitach zaleca się montaż kątowy.

Wentylator ten można zainstalować zarówno na suficie zwykłym, jak i sklepionym, a długość zawieszenia można wydłużyć za pomocą dłuższego drążka do zawieszania (w zestawie). Do montażu drążka wieszakowego potrzebne będą następujące narzędzia: śrubokręt, śrubokręt płaski, szczypce nastawne lub klucz, drabinka, przecinaki do drutu i taśma izolacyjna.

MONTAŻ I ZAWIESZENIE WENTYLATORA

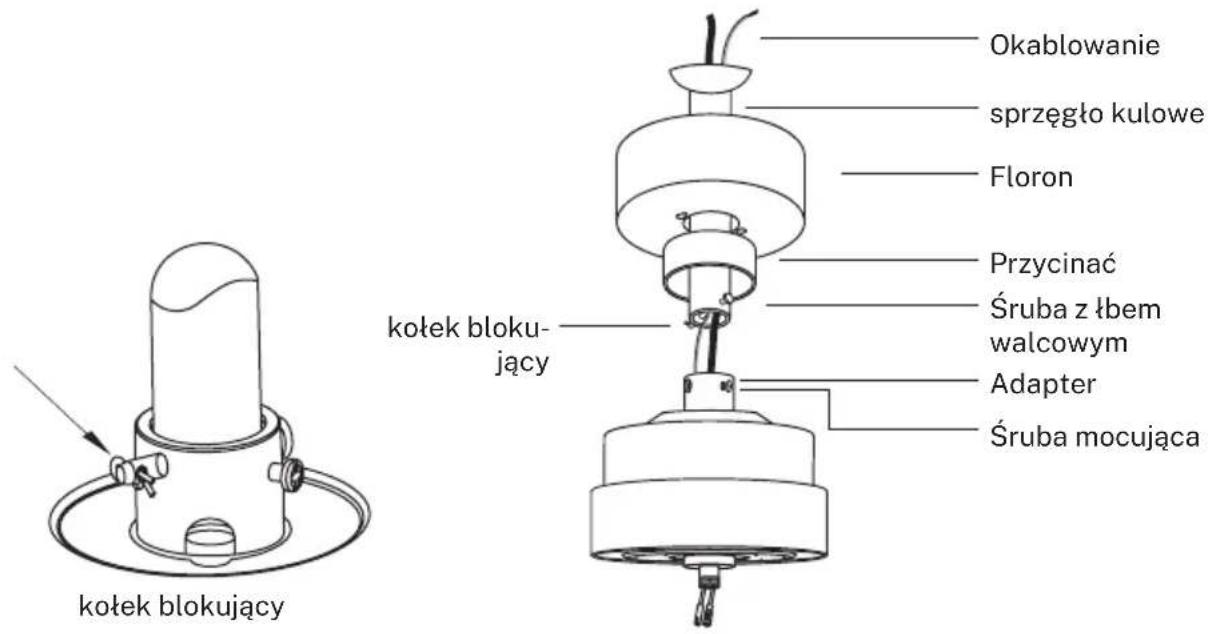

okablowanie sprzęgło kulowe Floron Przycinać Śruba z łbem walcowym Adapter Śruba mocująca kołek bloku- jący kołek blokujący

• Jeśli chcesz wydłużyć długość zawieszenia wentylatora, usuń dołączony 6-calowy pręt do zawieszania kulek i użyj dodatkowego przedłużacza (w zestawie). (Jeśli chcesz użyć drążka do zawieszania 15,24 cm, postępuj zgodnie z poniższymi instrukcjami.)
• Aby zdjąć kulkę z drążka zawieszenia, poluzuj śrubę ustalającą i wyjmij zawleczki. Opuść kulę i wyjmij sworzeń blokujący. Wyjmij kulkę z drążka wieszaka i włóż ją do dłuższego drążka wieszaka (w górnej części drążka znajduje się otwór na śrubę ustalającą; użyj go do zabezpieczenia drążka).
• Wóż sworzeń blokujący w koniec drążka zawieszenia i podnieś kulę.
• Upewnij się, że sworzeń blokujący jest wyrównany z rowkami wewnątrz kuli i dokręć śrubę ustalającą.

Rada: Aby ułatwić wprowadzenie przewodów do listwy, owiń przewody taśmą izolacyjną. Pomoże to utrzymać je razem podczas wkładania do paska.

• Poluzuj śruby mocujące i podkładkę z górnej części obudowy silnika. Usuń szpilki paska (jeśli jeszcze tego nie zrobiłeś). Włóż rozete przez drażek.
• Przeciągnij kable przez drążek i wyciągnij nadmiar przewodów z górnej części drążka, aby je dokrecić.
• Umieść pręt w obudowie silnika i włóż wyjęte wcześniej kołki. Dokręć śruby ustalające i podkładki.
• Opuść osłone w stronę obudowy silnika.

PODŁĄCZENIE PRZEWODÓW

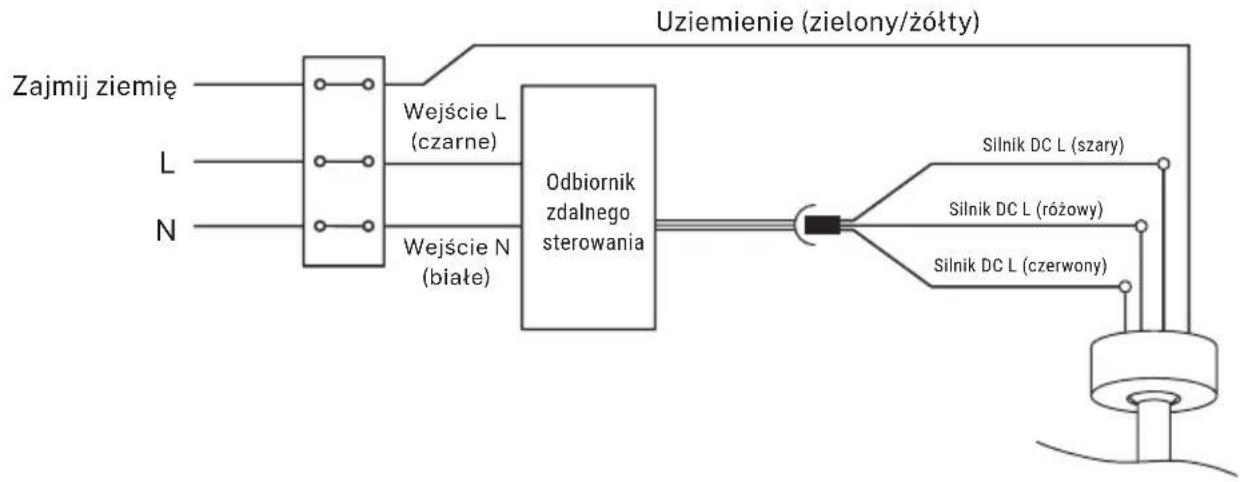

Wykonaj połączenie pomiędzy przewodami odbiornika a przewodami silnika wentylatora, kierując się kolorami. Upewnij się, że połączenie jest szczelne.

POŁĄCZENIE ZDALNEGO STEROWANIA

- Wykonaj połączenie pomiędzy przewodami odbiornika a przewodami silnika wentylatora, kierując się kolorami. Upewnij się, że połączenie jest szczelne.

• Podnieś baldachim na wspornik montażowy i dopasuj poluzowane śruby na wsporniku montażowym do otworów w daszku.
• Obróć zwieńczenie, aby je wyregulować. Włóż ponownie śruby i zabezpiecz je śrubokrętem.
• Po przymocowaniu wspornika montażowego do skrzynki przyłączeniowej można przystąpić do zawieszania wentylatora.
• Chwyć mocno wentylator obiema rękami. Przełoż drążek przez otwór we wsporniku montażowym i pozwól kulce spocząć na wsporniku montażowym.
• Obróć sprzęgło kulowe, aż zrówna się z wypustką na wsporniku montażowym.

Rada: Inna osoba powinna pomóc Ci przytrzymać drabinę i wręczyć Ci wentylator, gdy już wejdziesz na drabinę.

ZESPÓŁ OSTRZA

Wyrównaj otwory we wsporniku ostrzy z otworami w ostrzach i korpusie silnika i wkręć je na miejsce, ale nie dokręcaj śrub, dopóki nie znajdą się na swoim miejscu i nie zostaną dokręcone.

Rada: Aby zaoszczędzić czas, przed zamontowaniem ostrzy można umieścić podkładki na każdej śrubie.

Panel przyłączeniowy wkręty do paneli

Przymocuj płytkę do spodu wentylatora, wkładając łby śrub w odpowiednie otwory. Wkręć śruby, a następnie je zabezpiecz.

MONTAŻ OSŁONY DEKORACYJNEJ

*Tylko dla modeli BEZ ŚWIATŁA

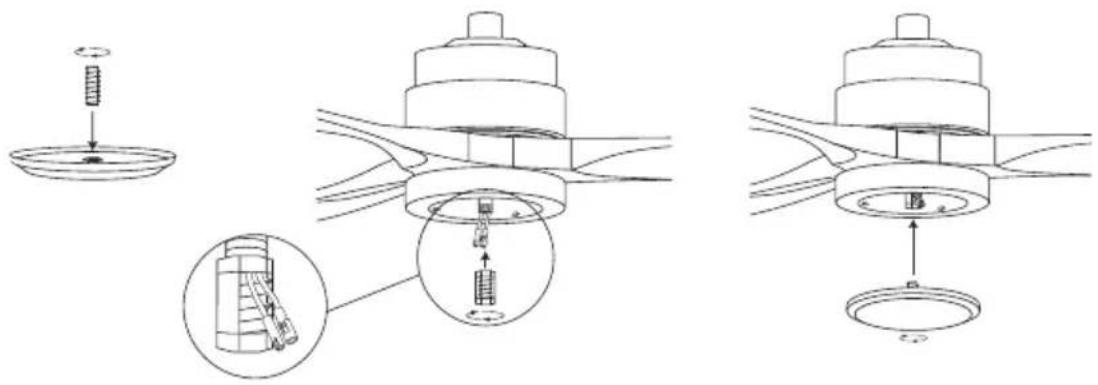

Po zamontowaniu i zabezpieczeniu płyty przyłączeniowej przykręć ozdobną osłonę z powrotem do płyty przyłączeniowej za pomocą środkowej śruby.

LEKKI MONTAŽ

*Tylko dla modeli ZE ŚWIATŁEM

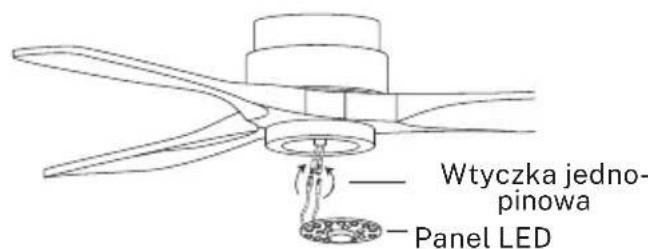

Wtyczka jednopinowa Panel LED

Połącz pojedyncze gniazda pinowe na płytce zaciskowej z gniazdami na panelu LED. Panel LED jest namagnesowany, dzięki czemu można go przymocować do płytki przyłączeniowej, po prostu łącząc obie części.

Notatka: Podczas instalowania lub wyjmowania tablicy LED należy uważać, aby nie dotknąć wypustek izolacyjnych. Nie dokręcaj śrub zbyt mocno ani nie dokręcaj ich zbyt szybko, ponieważ może to spowodować uszkodzenie zakładek izolacyjnych.

Umieść dekoracyjny ekran na tablicy LED.

SPRAWDŹ INSTALACJĘ

• Sprawdź poprawność działania wentylatora sufitowego, sprawdzając, czy nie obserwuje się dziwnych ruchów lub niewspółosiowości w żadnej części wentylatora.
• Jeśli zauważysz jakikolwiek rodzaj buczenia/wibracji, możesz przystąpić do regulacji łopatek za pomocą zestawu zapobiegającego kołysaniu.
• Zestaw zapobiegający kołysaniu zawiera samoprzylepne przeciwwagi i zaciski w kształcie litery „U”.
• Wyłącz wentylator sufitowy.
• Możesz umieścić klips na środku dowolnego ostrza i sprawdzić, czy wibracje zmniejszają się.
• Włącz wentylator i sprawdź. Jeśli nie widać żadnych zmian, wyłącz wentylator i dodaj kolejny klips na innym ostrzu lub użyj samoprzylepnych ciężarków.

\* Tylko dla modeli z Wi-Fi

Aplikacja CREATE jest dostępna zarówno na Androida, jak i iOS (wyszukaj aplikację w Go- ogle Play lub App Store lub zeskanuj poniższy kod QR). W zależności od dostawcy mogą wy- stąpić dodatkowe koszty.

To urządzenie jest używane za pośrednictwem sieci domowej. Podstawowym wymogiem jest zawsze połączenie sieci Wi-Fi z routerem 2,4 Gh i bezpłatną aplikacją CREATE. (Dostawcy Internetu oferują obecnie jednocześnie zarówno 5 Gh, jak i 2,4 Gh.)

Zalecamy odłączenie urządzenia od sieci elektrycznej, gdy jesteś poza domem, aby zapobiec jego przypadkowemu uruchomieniu podczas Twojej nieobecności.

1. Zainstaluj aplikację CREATE i utwórz konto użytkownika.
2. Ustaw hasło logowania i zaloguj się do aplikacji.
3. Kliknij „Dodaj urządzenie” (+), a następnie kliknij kategorię wentylatora sufitowego.
4. Na pilocie naciśnij i przytrzymaj przyciski 1H i 4H przez około 5 sekund, aż usłyszysz sygnał dźwiękowy.
5. Następnie kliknij „Potwierdź”.
6. Wprowadź hasło do sieci Wi-Fi i potwierdź.
7. Podczas łączenia upewnij się, że router, telefon komórkowy i urządzenie znajdują się jak najbliżej. Na koniec wentylator sufitowy zostanie pomyślnie dodany do aplikacji CREATE.

Zgodnie z dyrektywami: 2012/19 / UE i 2015/863 / UE w sprawie ograniczenia stosowania niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym, a także ich usuwania. Symbol z przekreślonym pojemnikiem na śmieci pokazany na opakowaniu oznacza, że produkt pod koniec okresu użytkowania będzie zbierany jako osobny odpad. Dlatego każdy produkt, który osiągnął koniec okresu użytkowania, musi zostać dostarczony do wyspecjalizowanych centrów usuwania odpadów w celu selektywnej zbiórki zużytego sprzętu elektrycznego i elektronicznego lub zwrócony do sprzedawcy przy zakupie podobnego nowego sprzętu, w jednym dla jednej bazy. Właściwa selektywna zbiórka w celu późniejszego uruchomienia sprzętu przeznaczonego do recyklingu, obróbki i utylizacji w sposób przyjazny dla środowiska pomaga zapobiegać potencjalnym negatywnym skutkom dla środowiska i zdrowia oraz optymalizuje recykling i ponowne użycie elementy składające się na urządzenie. Niewłaściwe usunięcie produktu przez użytkownika oznacza nałożenie sankcji administracyjnych zgodnie z prawem.
