Vielen Dank, dass Sie sich für unseren Deckenventilator entschieden haben. Bevor Sie dieses Gerät verwenden und um eine optimale Nutzung zu gewährleisten, lesen Sie bitte die Anweisungen sorgfältig durch.

Die hier aufgeführten Sicherheitsmaßnahmen verringern bei korrekter Befolgung das Risiko von Bränden, Stromschlägen und Verletzungen. Bitte bewahren Sie das Handbuch sowie den Kaufbeleg und die Verpackung zum späteren Nachschlagen an einem sicheren Ort auf. Geben Sie diese Anleitung ggf. an den künftigen Besitzer des Gerätes weiter.

Befolgen Sie bei der Verwendung eines Elektrogeräts stets die grundlegenden Sicherheitshinweise und Maßnahmen zur Gefahrenverhütung. Der Hersteller übernimmt keine Haftung für Schäden, die aus der Nichtbeachtung dieser Anweisungen durch den Benutzer entstehen.

STANDORT- UND INSTALLATIONSANFORDERUNGEN

TIPPS FÜR MECHANIKER

• Gemäß den Sicherheitsvorschriften muss der tiefste Punkt der Ventilatorflügel mindestens 2,3 Meter über dem Boden liegen.
• Stellen Sie sicher, dass der gewählte Standort es den rotierenden Messern nicht erlaubt, mit irgendwelchen Gegenständen in Kontakt zu kommen.
• Überprüfen Sie, ob die Deckenbalken sicher und groß und stark genug sind, um das Gewicht des Ventilators zu tragen.
• Um das risiko von bränden, stromschlägen oder verletzungen zu verringern, stellen sie sicher, dass die lüfterhalterung direkt an der gebäudestruktur befestigt ist. Nicht in einem verteilerkasten montieren.
• Die Montagehalterung muss sicher an einer tragenden Struktur, beispielsweise einem Betondach, einer Stahlkonstruktion oder einem Holzrahmen, verschraubt sein. Wenn ein Holzrahmen hinzugefügt wird, sollte dieser fest zwischen zwei Balken genagelt oder verschraubt werden.
• Um das Risiko von Personen- und Sachschäden zu verringern, dürfen Sie die vertikale Stange oder die Lüfterflügel bei der Handhabung oder Installation des Lüfters nicht verbiegen oder beschädigen. Wenn Sie Schäden am Produkt feststellen, wenden Sie sich an unseren Kundendienst, bevor Sie mit der Installation des Ventilators fortfahren.
• Stellen Sie sicher, dass der Ventilator sicher an der Decke befestigt ist. Alle Befestigungsschrauben sollten vor der Inbetriebnahme des Ventilators überprüft und bei Bedarf nachgezogen werden.

ELEKTRISCHE TIPPS

• Schalten Sie den Strom aus, bevor Sie Arbeiten am Deckenventilator durchführen, und schalten Sie den Netzschalter aus. Um einen möglichen Stromschlag zu vermeiden, prüfen Sie vor der Verkabelung, ob der Strom am Sicherungskasten oder am Leistungsschalterfeld ausgeschaltet ist.
• Ventilator, Montagehalterung und Beleuchtungsgeräte müssen geerdet sein. Überprüfen Sie, ob alle Verbindungen gut isoliert sind.
• Überprüfen und bestätigen Sie, dass alle Verbindungen korrekt und sicher sind. Nachdem alle elektrischen Anschlüsse hergestellt wurden, bewahren Sie alle Kabel sicher auf.
• Versuchen Sie nicht, diesen Ventilator über einen Wandschalter oder eine Fernbedienung zu steuern, die nicht vom Hersteller für die Verwendung mit dem Ventilator zugelassen ist. Verwenden Sie keinen Solid-State-Controller. Bei Verwendung eines nicht zugelassenen Wandschalters oder einer nicht zugelassenen Fernbedienung erlischt Ihre Garantie.
• Schließen Sie den Deckenventilator nicht an einen Dimmschalter an.

Bei der Verwendung von Elektrogeräten sollten stets die folgenden grundlegenden Sicherheitsvorkehrungen beachtet werden.

• Um das Verletzungsrisiko zu verringern, befestigen Sie den Ventilator gemäß diesen Anweisungen direkt an der Gebäudetragstruktur und verwenden Sie nur das mitgelieferte Material.
• Um einen möglichen Stromschlag zu vermeiden, trennen Sie vor der Installation Ihres Ventilators die Stromversorgung, indem Sie die Netzschalter der Schalttafel und die zugehörigen Wandschalter ausschalten. Wenn es nicht möglich ist, die Netzschalter auszuschalten, verwenden Sie eine Warnvorrichtung, z. B. ein Etikett auf der Schalttafel.
• Alle Kabel müssen den Spezifikationen der örtlichen und nationalen Elektrovorschriften sowie ANSI/NFPA 70 entsprechen. Wenn Sie mit Elektroinstallationen nicht vertraut sind, wenden Sie sich an einen qualifizierten Elektriker.
• Biegen Sie das Klingenbefestigungssystem nicht, während Sie die Klingen installieren, kippen oder reinigen.
• Stecken Sie keine anderen Gegenstände zwischen die Lüfterflügel.
• Um das Risiko von Bränden, Stromschlägen oder Motorschäden zu verringern, verwenden Sie bei diesem Ventilator keinen elektronischen Geschwindigkeitsregler. Verwenden Sie nur die Original-Geschwindigkeitsregler.
• Dieses Gerät kann von Kindern ab 8 Jahren und älteren Personen sowie von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung oder begrenzten Kenntnissen verwendet werden, sofern sie von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt werden oder in der Bedienung geschult wurden es. das Gerät sicher.
• Kinder sollten nicht mit diesem Gerät spielen. Sie sollten auch keine Reinigungs- und Wartungsarbeiten durchführen, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt. Kinder sollten bei der Verwendung eines Geräts engmaschig beaufsichtigt werden.

NOTIZ: Die Anweisungen und Sicherheitsvorkehrungen in diesem Handbuch decken möglicherweise nicht alle möglichen Probleme und Situationen ab. Sie sollten verstehen, dass bei der Installation und Verwendung des Ventilators sowohl gesunder Menschenverstand als auch Vorsicht erforderlich sind.

Öffnen Sie vorsichtig die Verpackung und entnehmen Sie die darin enthaltenen Teile. Le- gen Sie sie auf den Boden, auf einen Teppich oder ein Stück Plastik, das groß genug ist, um Schäden zu vermeiden.

Überprüfen Sie, ob sich die unten aufgeführten Gegenstände in der Verpackung befinden.

Floron

Bar Erweiterungsleiste

Blitze

Montagehalterung

Trimmen Motor

Befehl und Controller

x3 Klingen Anschlussfeld

Option mit Licht: Option ohne Licht:

LED-PanelDekorativer Bildschirm Dekorative Abdeckung

Befestigungsschrauben

VOR DER MONTAGE

- Denken Sie daran, die drei Schutzlaschen aus Kunststoff von der Unterseite des Motors zu entfernen, bevor Sie mit der Montage beginnen.

1. **Licht
2. An / aus Schalter
3. Timer
4. **Farbtemperaturregelung
5. Steuerung der Lüfterintensität
6. Umkehrfunktion
7. Ton-Aus-Taste
8. Batterien (2 x AAA)

1 2 3 4 5 6 7 8

** Funktion nur für die Option MIT LICHT verfügbar.

LICHT

Schalten Sie das Lüfterlicht ein und aus, egal ob der Lüfter läuft oder nicht.

FARBTEMPERATUR

Wechselt zwischen den drei verfügbaren Lichtfarbtemperaturen (warm, neutral und kühl).

AN AUS

Schalten Sie den Ventilator ganz ein oder aus, egal ob das Licht an ist oder nicht.

LÜFTERINTENSITÄT

Erhöht oder verringert die Rotationsgeschwindigkeit der Lüfterblätter.

TIMER

Planen Sie das automatische Herunterfahren, indem Sie eine der verfügbaren Optionen auswählen.

RÜCKWÄRTSFUNKTION

Ändert die Drehrichtung der Klingen Lüfter. Die Winterfunktion (nach rechts drehen) drückt die in der Decke angesammelte Warmluft nach unten und die Sommerfunktion (nach links drehen) erzeugt eine Brise, die die Umgebung kühlt.

TON DEAKTIVIEREN

Durch Drücken der Taste „Ton aus“ können Sie die Geräusche stumm schalten, die der Ventilator erzeugt, wenn Sie eine beliebige Taste auf der Fernbedienung drücken.

• Markieren Sie die korrekte Position der Löcher und befestigen Sie die Deckenhalterung mit Schrauben mit Metalldübeln oder Schrauben und Unterlegscheiben, die für den gewählten Deckentyp geeignet sind.
• Überprüfen Sie die ordnungsgemäße Installation der Halterung, bevor Sie den Lüfter aufhängen. Diese Platte muss das gesamte Gewicht des Ventilators tragen.

INSTALLATIONSVORBEREITUNG

• Um Personenschäden und Verletzungen zu vermeiden, stellen Sie sicher, dass sich die Flügel an der Stelle, an der Sie den Ventilator aufhängen, mindestens 2,3 m über dem Boden und 50 cm von der nächsten Wand oder dem nächsten Hindernis entfernt befinden.
• Stellen Sie sicher, dass der Anschlusskasten ordnungsgemäß an der Gebäudefstruktur befestigt ist und das volle Gewicht des Ventilators tragen kann.

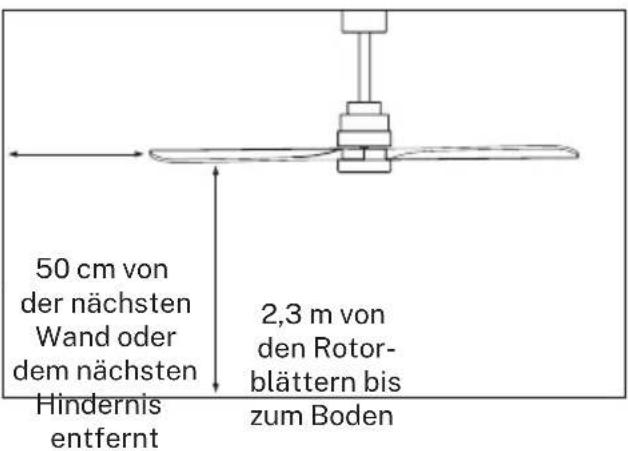

50 cm von der nächsten Wand oder dem nächsten Hindernis entfernt 2,3 m von den Rotor- blättern bis zum Boden

MONTAGE DER MONTAGEHALTERUNG

• Stellen Sie sicher, dass die Decke, an der Sie den Ventilator montieren möchten, stabil ist und das Gewicht des Ventilators sicher tragen kann.
• Befestigen Sie die Montagehalterung nicht direkt an Decken mit einer Dicke von weniger als 10 mm, um das Risiko zu vermeiden, dass sich die Schraube löst und herauskommt.

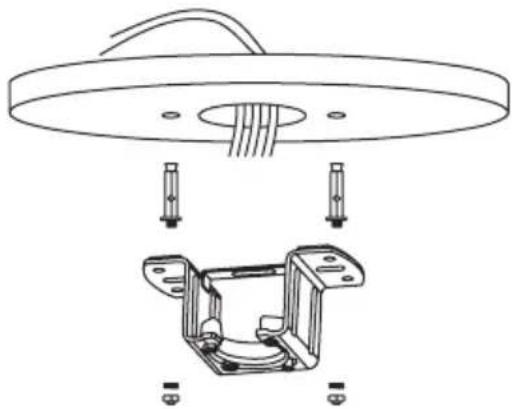

Bohren Sie die erforderlichen Löcher und befestigen Sie dann die Montagehalterung mit den Holzschrauben und Unterlegscheiben an den Deckenverbindungen.

Bohren Sie mit einem 8-mm-Bohrer Löcher entsprechend der Länge der Dehnschrauben. Befestigen Sie anschließend die Montagehalterung mit den Dehnschrauben an der Decke.

NOTIZ: Dieser Ventilator kann auch in eine Zwischendecke eingebaut werden, hierfür müssen Sie Befestigungsschrauben mit Federhebel verwenden (nicht im Lieferumfang enthalten).

• Markieren Sie die korrekte Position der Löcher und befestigen Sie die Deckenhalterung mit Schrauben mit Metalldübeln oder Schrauben und Unterlegscheiben, die für den gewählten Deckentyp geeignet sind.
• Überprüfen Sie die ordnungsgemäße Installation der Halterung, bevor Sie den Lüfter aufhängen. Die Montagehalterung muss das gesamte Gewicht des Ventilators tragen.

VORBEREITUNG DES VENTILATORSTANDORTS

• Wählen Sie die Aufhängestange, die am besten zu Ihrer Situation passt: Sie verfügt über eine 15-cm-Aufhängestange und eine 25-cm-Aufhängestange.
• Entfernen Sie die Stangenschraube, indem Sie den Splint entfernen und die Haube (Dachverkleidung) und die Motorhaube durch die Aufhängungsstange fädeln. Als nächstes verlegen Sie die Kabel des Ventilatormotors durch die Innenseite der Kleiderbügelstange. Montieren Sie die Aufhängungsstange am Motor und setzen Sie die Schraube und den Splint ein.

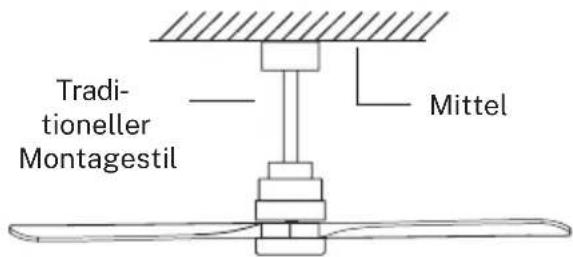

Traditioneller Montagestil Mittel

Der traditionelle Aufbau hängt mit einer Stange von der Decke.

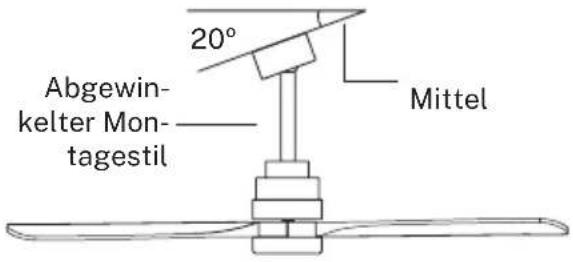

Abgewinkelter Montagestil 20° Mittel

Bei schrägen oder gewölbten Decken empfiehlt sich die Winkelmontage.

Dieser Ventilator kann sowohl an einer normalen als auch an einer gewölbten Decke installiert werden und kann die Aufhängelänge mit der längeren Aufhängestange (im Lieferumfang enthalten) verlängern. Um die Kleiderstange zu installieren, benötigen Sie die folgenden Werkzeuge: einen Schraubendreher, einen Schlitzschraubendreher, eine verstellbare Zange oder einen Schraubenschlüssel, eine Trittleiter, einen Drahtschneider und ein Isolierband.

VENTILATOR MONTIEREN UND AUFHÄNGEN

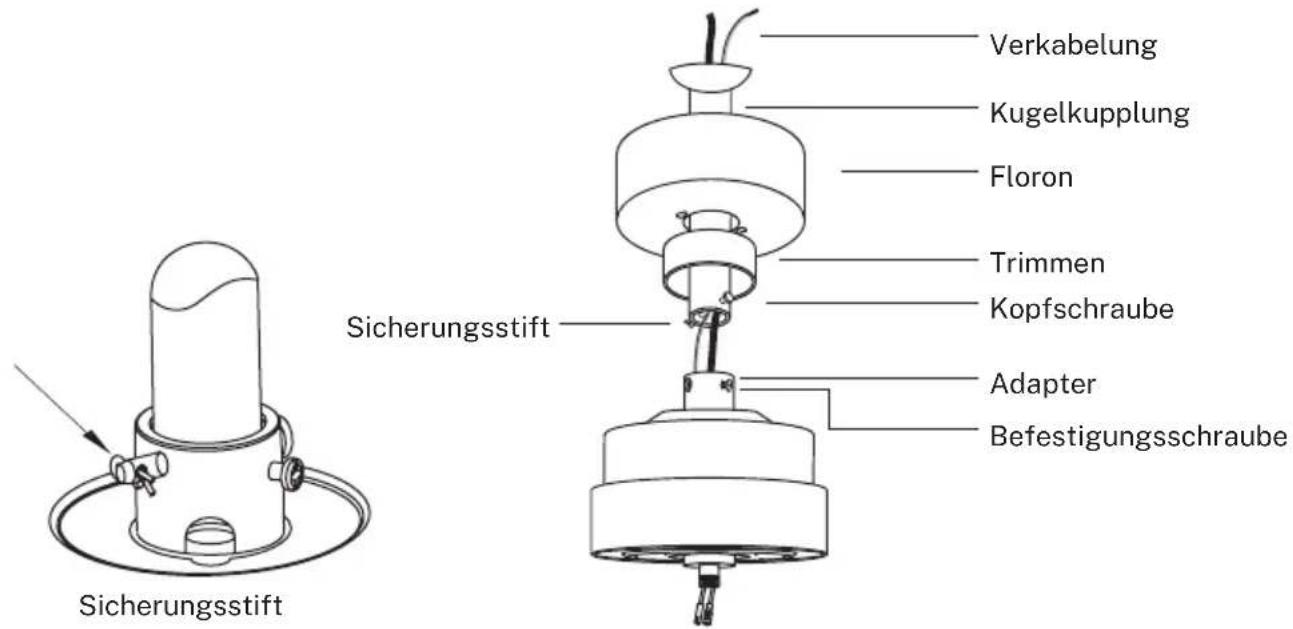

Verkabelung Kugelkupplung Floron Trimmen Kopfschraube Adapter Befestigungsschraube Sicherungsstift Sicherungsstift

• Wenn Sie die Hängelänge Ihres Ventilators verlängern möchten, entfernen Sie die mitgelieferte 6-Zoll-Kugelaufhängungsstange und verwenden Sie die zusätzliche Verlängerungsstange (im Lieferumfang enthalten). (Wenn Sie die 15,24-cm-Aufhängestange verwenden möchten, befolgen Sie bitte die nachstehenden Anweisungen.)
• Um die Kugel von der Aufhängungsstange zu entfernen, lösen Sie die Stellschraube und entfernen Sie die Splinte. Senken Sie die Kugel ab und entfernen Sie den Sicherungsstift. Nehmen Sie die Kugel aus der Kleiderstange und stecken Sie sie in die längere Kleider-Stange (die Oberseite der Stange hat ein Loch für die Stellschraube; verwenden Sie diese, um die Stange zu befestigen).
• Stecken Sie den Sicherungsstift in das Ende der Aufhängestange und heben Sie die Kugel an.

- Stellen Sie sicher, dass der Sicherungsstift mit den Rillen im Inneren der Kugel ausgerichtet ist, und befestigen Sie die Stellschraube.

Beratung: Um das Einführen der Drähte in die Schiene zu erleichtern, kleben Sie etwas Isolierband um die Drähte. Dies hilft Ihnen, sie beim Einsetzen in die Leiste zusammenzuhalten.

• Lösen Sie die Befestigungsschrauben und die Unterlegscheibe von der Oberseite des Motorgehäuses. Entfernen Sie die Stangenstifte (falls Sie dies noch nicht getan haben). Stecken Sie die Rosette durch die Stange.
• Führen Sie die Kabel durch die Stange und ziehen Sie die überschüssigen Kabel von der Oberseite der Stange ab, um sie festzuziehen.
• Platzieren Sie die Stange im Motorgehäuse und setzen Sie die zuvor entfernten Stifte ein. Ziehen Sie die Stellschrauben und Unterlegscheiben fest.
• Senken Sie die Haube in Richtung Motorgehäuse ab.

VERKABELUNGSANSCHLUSS

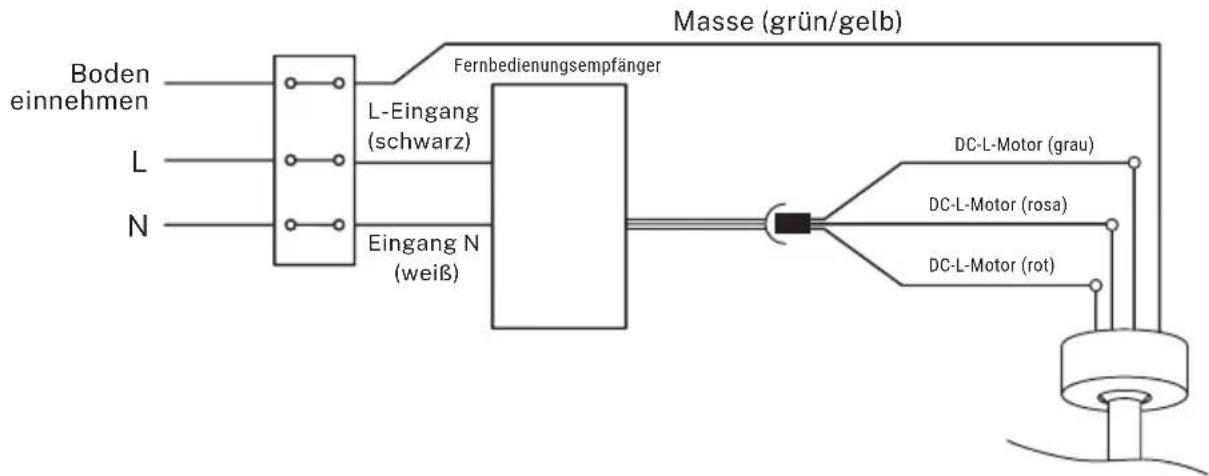

Stellen Sie die Verbindung zwischen den Empfängerkabeln und den Lüftermotorkabeln gemäß den Farbmarkierungen her. Stellen Sie sicher, dass die Verbindung fest ist.

FERNBEDIENUNGSANSCHLUSS

- Stellen Sie die Verbindung zwischen den Empfängerkabeln und den Lüftermotorkabeln gemäß den Farbmarkierungen her. Stellen Sie sicher, dass die Verbindung fest ist.

• Heben Sie den Baldachin auf die Montagehalterung und richten Sie die gelösten Schrauben an der Montagehalterung an den Löchern im Baldachin aus.
• Drehen Sie den Endknopf, um ihn anzupassen. Setzen Sie die Schrauben wieder ein und sichern Sie sie mit einem Schraubendreher.
• Sobald Sie die Montagehalterung an der Anschlussdose befestigt haben, können Sie mit dem Aufhängen des Ventilators fortfahren.
• Halten Sie den Ventilator mit beiden Händen fest. Führen Sie die Stange durch die Öffnung in der Montagehalterung und lassen Sie die Kugel auf der Montagehalterung ruhen.
  • Drehen Sie die Kugelkupplung, bis sie mit der Lasche an der Montagehalterung übereinstimmt

Beratung: Eine andere Person sollte Ihnen beim Halten der Leiter helfen und Ihnen den Ventilator reichen, sobald Sie die Leiter erklommen haben.

KLINGENMONTAGE

Richten Sie die Löcher in der Klingenhalterung an den Löchern in den Klingen und im Motorgehäuse aus und schrauben Sie sie fest. Ziehen Sie die Schrauben jedoch erst fest, wenn sie alle angebracht und festgeschraubt sind.

Beratung: Um Zeit zu sparen, können Sie die Unterlegscheiben auf jede Schraube legen, bevor Sie die Klingen installieren.

Anschlussfeld Plattenschrauben

Befestigen Sie die Platte an der Unterseite des Ventilators, indem Sie die Schraubenköpfe in die dafür vorgesehenen Löcher stecken. Schrauben Sie die Schrauben ein und befestigen Sie sie anschließend.

MONTAGE DER ZIERBLENDE

*Nur für Modelle OHNE LICHT

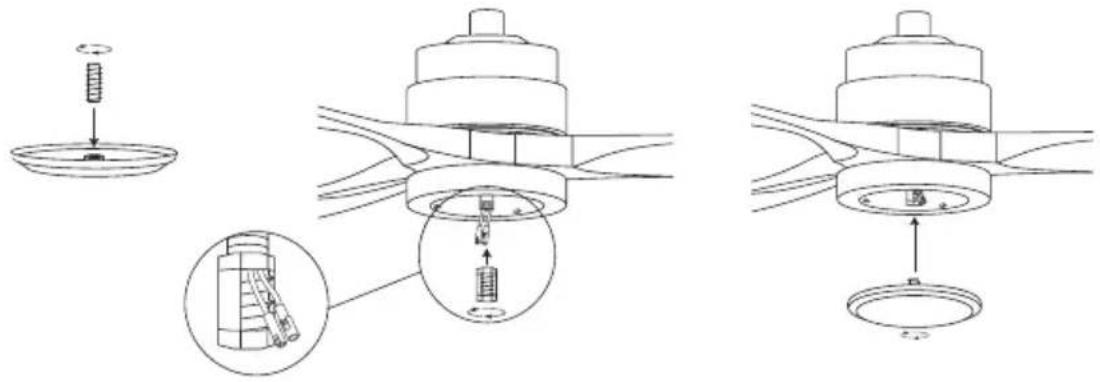

Nachdem die Verbindungsplatte montiert und befestigt wurde, schrauben Sie die Zierabdeckung mit der mittleren Schraube wieder an der Verbindungsplatte fest.

LICHTMONTAGE

* Nur für Modelle MIT LICHT

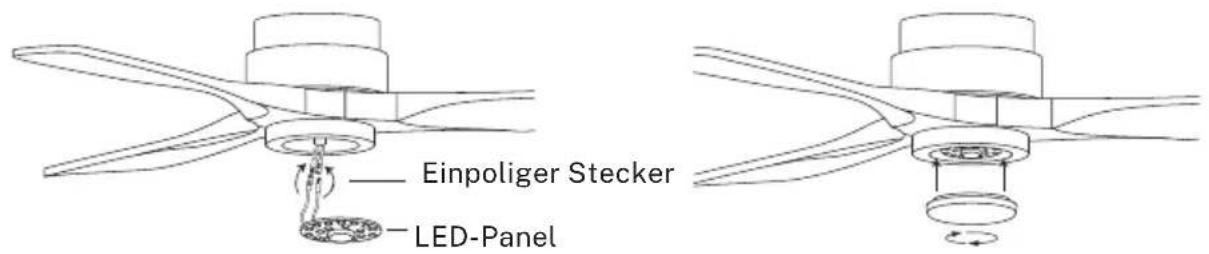

Einpoliger Stecker LED-Panel

Verbinden Sie die einzelnen Pin-Buchsen auf der Breakout-Platine mit denen auf dem LED-Panel. Das LED-Panel ist magnetisiert, sodass es durch einfaches Zusammenstecken beider Teile an der Anschlussplatine befestigt werden kann.

Notiz: Achten Sie beim Installieren oder Entfernen der LED-Platine darauf, die Isolierlaschen nicht zu berühren. Ziehen Sie die Schrauben nicht zu fest an und schrauben Sie sie nicht zu schnell ein, da dies zu Schäden an den Isolierlaschen führen könnte.

Platzieren Sie den dekorativen Schirm auf der LED-Platine.

ÜBERPRÜFEN SIE DIE INSTALLATION

• Überprüfen Sie den ordnungsgemäßen Betrieb des Deckenventilators und stellen Sie sicher, dass an keinem Teil des Ventilators seltsame Bewegungen oder Fehlausrichtungen beobachtet werden.
• Wenn Sie ein Brummen/Vibrieren bemerken, können Sie die Klingen mit dem Pendelschutz-satz einstellen.
• Das Pendelschutzset verfügt über selbstklebende Gegengewichte und „U“-förmige Clips.
• Schalten Sie den Deckenventilator aus.
• Sie können den Clip in der Mitte jeder Klinge anbringen und prüfen, ob die Vibration nachlässt.
• Schalten Sie den Lüfter ein und prüfen Sie. Wenn keine Veränderung erkennbar ist, schalten Sie den Lüfter aus und befestigen Sie einen weiteren Clip an einem anderen Flügel oder verwenden Sie die Klebegewichte.

\* Nur für Modelle mit WLAN

Die CREATE-App ist sowohl für Android als auch für iOS verfügbar (suchen Sie bei Google Play oder im App Store nach der App oder scannen Sie den untenstehenden QR-Code). Je nach Anbieter können zusätzliche Kosten anfallen.

Dieses Gerät wird über Ihr Heimnetzwerk verwendet. Als wesentliche Voraussetzung müssen Sie über ein WLAN-Netzwerk verfügen, das immer mit Ihrem 2,4-GHz-Router und der kostenlosen CREATE-Anwendung verbunden ist. (Internetanbieter bieten derzeit sowohl 5 GHz als auch 2,4 GHz gleichzeitig an.)

Wir empfehlen Ihnen, das Gerät vom Stromnetz zu trennen, wenn Sie nicht zu Hause sind, um ein versehentliches Einschalten während Ihrer Abwesenheit zu verhindern.

SO STELLEN SIE EINE VERBINDUNG ZUR APP HER

1. Installieren Sie die CREATE-App und erstellen Sie ein Benutzerkonto.
2. Legen Sie ein Login-Passwort fest und melden Sie sich bei der App an.
3. Klicken Sie auf „Gerät hinzufügen“ (+) und dann auf die Kategorie für den Deckenventilator.
4. Halten Sie auf der Fernbedienung die Tasten 1H und 4H etwa 5 Sekunden lang gedrückt, bis Sie einen Piepton hören.
5. Klicken Sie anschließend auf „Bestätigen“.
6. Geben Sie Ihr WLAN-Netzwerkpasswort ein und bestätigen Sie.
7. Stellen Sie beim Herstellen der Verbindung sicher, dass Ihr Router, Ihr Mobiltelefon und Ihr Gerät so nah wie möglich beieinander sind. Schließlich wird der Deckenventilator erfolgreich zu Ihrer CREATE-Anwendung hinzugefügt.

In Übereinstimmung mit den Richtlinien: 2012/19 / EU und 2015/863 / EU über die Beschränkung der Verwendung gefährlicher Stoffe in elektrischen und elektronischen Geräten sowie deren Abfallentsorgung. Das Symbol mit der gekreuzten Mülltonne auf der Verpackung zeigt an, dass das Produkt am Ende seiner Nutzungsdauer als separater Abfall gesammelt wird. Daher muss jedes Produkt, das das Ende seiner Nutzungsdauer erreicht hat, an spezialisierte Abfallentsorgungszentren zur selektiven Sammlung von elektrischen und elektronischen Abfallgeräten geliefert oder beim Kauf ähnlicher neuer Geräte an den Einzelhändler zurückgegeben werden für eine Basis. Die ordnungsgemäße getrennte Sammlung für die spätere Inbetriebnahme von Geräten, die zum umwelt freundlichen Recycling, zur Behandlung und Entsorgung versandt werden, trägt dazu bei, mögliche negative Auswirkungen auf Umwelt und Gesundheit zu vermeiden und das Recycling und die Wiederverwendung zu optimieren die Komponenten, aus denen das Gerät besteht. Die missbräuchliche Beseitigung des Produkts durch den Benutzer impliziert die Anwendung von Verwaltungssanktionen in Übereinstimmung mit den Gesetzen.
