Caractéristiques	Détails
Type d'imprimante	Imprimante 3D FDM
Volume d'impression	300 x 300 x 400 mm
Précision d'impression	± 0,1 mm
Matériaux compatibles	PLA, ABS, PETG, TPU
Température de la buse	Max 260 °C
Température du plateau	Max 100 °C
Connectivité	USB, Wi-Fi
Écran	Écran tactile couleur
Dimensions de l'imprimante	500 x 500 x 600 mm
Poids de l'imprimante	~ 15 kg
Maintenance	Nettoyage régulier de la buse et du plateau, vérification des courroies
Sécurité	Arrêt automatique en cas de surchauffe, protection électrique
Garantie	1 an
Accessoires inclus	Outils de montage, carte SD, câble USB

FOIRE AUX QUESTIONS - CR-10 Smart CREALITY

Pourquoi mon imprimante CREALITY CR-10 Smart ne s'allume-t-elle pas ?

Vérifiez que l'imprimante est correctement branchée à une prise fonctionnelle. Assurez-vous que le câble d'alimentation est en bon état et bien connecté. Si le problème persiste, essayez de changer de prise.

Comment résoudre un problème d'adhésion du filament sur le plateau d'impression ?

Assurez-vous que le plateau est propre et bien nivelé. Vous pouvez utiliser de la laque ou un adhésif spécifique pour améliorer l'adhésion du filament. Vérifiez également la température du plateau, qui doit être adaptée au type de filament utilisé.

Que faire si l'imprimante ne détecte pas le filament ?

Vérifiez que le filament est correctement inséré dans l'extrudeuse. Assurez-vous que le filament n'est pas enroulé ou bloqué. Si nécessaire, retirez le filament et réinsérez-le en vous assurant qu'il est bien alimenté.

Mon impression présente des stries ou des défauts, comment corriger cela ?

Ces défauts peuvent être causés par un mauvais nivellement du plateau ou une vitesse d'impression trop élevée. Vérifiez le nivellement et ajustez la vitesse d'impression dans le logiciel de tranchage.

Comment mettre à jour le firmware de mon imprimante CREALITY CR-10 Smart ?

Téléchargez la dernière version du firmware sur le site officiel de CREALITY. Suivez les instructions fournies pour copier le fichier sur une carte SD et insérez-la dans l'imprimante. Accédez au menu de mise à jour du firmware dans l'interface de l'imprimante.

Pourquoi mon impression ne commence pas après le chargement du fichier ?

Vérifiez que le fichier est correctement formaté et compatible avec votre imprimante. Assurez-vous également que la carte SD est bien insérée et que le fichier est sur la racine de la carte.

Comment nettoyer la buse de l'extrudeuse ?

Chauffez l'extrudeuse à la température d'impression du filament utilisé, puis utilisez un fil de nettoyage ou une aiguille pour déboucher la buse. Soyez prudent pour éviter de vous brûler.

Que faire si l'imprimante émet un bruit étrange pendant l'impression ?

Un bruit anormal peut indiquer un problème avec les roulements ou les moteurs. Vérifiez que les axes sont bien lubrifiés et que rien n'entrave le mouvement des pièces mobiles.

Comment résoudre un problème de décalage des couches ?

Un décalage des couches peut être causé par un sous-réglage des courroies ou un problème de moteur pas à pas. Vérifiez la tension des courroies et assurez-vous que les moteurs fonctionnent correctement.

MODE D'EMPLOI CR-10 Smart CREALITY

Mode d'Emploi de l'Imprimante 3D de Série CR-10 Smart ____ 1

Chers consommateurs,

Nous vous remercions d'avoir choisi notre produit. Pour une expérience optimale, veuillez lire les instructions avant d'utiliser l'imprimante. Nos équipes seront toujours prêtes à vous rendre les meilleurs services.

Veuillez nous contacter via le numéro de téléphone ou l'adresse e-mail fournis en dernier lorsque vous rencontrez un problème avec l'imprimante. Pour une meilleure expérience d'utilisation de notre produit, vous pouvez également apprendre à utiliser l'imprimante de la manière suivante :

Voir les instructions et les vidéos accompagnées dans la carte de stockage.

Visitez notre site web officiel www.creality.com pour trouver des informations pertinentes sur les logiciels/matériels, les coordonnées et les instructions d'utilisation et de maintenance.

Mise à niveau du micrologiciel

Veuillez vous connecter au site officiel https://www.creality.com/download, changer de langue et sélectionner l'imprimante et le modèle concernés, puis télécharger le micrologiciel nécessaire. Vous pourrez l'utiliser une fois l'installation terminée.

NOTES

1 N'utilisez pas l'imprimante d'une manière autre que celle décrite dans le présent document afin d'éviter toute blessure corporelle ou tout dommage matériel.
2 Ne placez pas l'imprimante à proximité d'une source de chaleur ou d'objets inflammables ou explosifs. Nous vous suggérons de la placer dans un environnement bien ventilé et peu poussièreux.
3 N'exposez pas l'imprimante à des vibrations violentes ou à un environnement instable, car cela pourrait entraîner une mauvaise qualité d'impression.
4 Veuillez utiliser la résine recommandée en cas d'endommagement de la machine.
6 N'utilisez pas d'autre câble d'alimentation que celui qui est fourni. Utilisez toujours une prise de courant à trois fiches avec mise à la terre.
6 Ne touchez pas la buse, la surface d'impression ou le moteur pendant le fonctionnement car ils peuvent être chauds. Gardez les mains éloignées de la machine pendant son utilisation pour éviter les brûlures ou les blessures.
7 Ne pas porter de gants ou de vêtements amples lors de l'utilisation de l'imprimante. De tels tissus peuvent s'emmêler dans les pièces mobiles de l'imprimante et entraîner des brûlures, d'éventuelles blessures corporelles ou des dommages à l'imprimante.
8 Lors du nettoyage des débris de l' hotend de l' imprimante, utilisez toujours les outils fournis. Ne touchez pas la buse directement lorsqu' elle est chauffée. Cela peut causer des blessures corporelles.
Nettoyez fréquemment l'imprimante. Mettez toujours l'imprimante hors tension lorsque vous la nettoyez, et essuyez-la avec un chiffon sec pour enlever la poussière, les plastiques d'impression collés ou tout autre matériau sur le châssis, les rails de guidage ou les roues. Utilisez un nettoyant pour vitres ou de l'alcool isopropylique pour nettoyer la surface d'impression.
Les enfants de moins de 10 ans ne doivent pas utiliser l'imprimante sans surveillance.
1 Conseils : Ne branchez pas ou ne débranchez pas le cordon d'alimentation lorsque l'appareil est sous tension.
Les utilisateurs doivent se conformer aux lois et réglementations des pays et régions correspondants où se trouve (est utilisé) l'équipement, respecter l'éthique professionnelle, prêter attention aux obligations de sécurité, et interdire strictement l'utilisation de nos produits ou équipements à des fins illégales. Creality ne sera en aucun cas responsable de la responsabilité légale des contrevenants.

Contenu

Introduction 04-04.

Paramètres 05-05

Liste des pièces 06-06

Assemblage de l'imprimante 3D 31-35

Utiliser l'imprimante 3D 36-41

Appariement via Bluetooth 42-42

Impression hors ligne 44-45

Lancer l'impression 46-46

Réinitialisation du réseau 47-47

Entretien de l'imprimante 48-48

Connexion du câblage 49-49

Dépannage 50-50

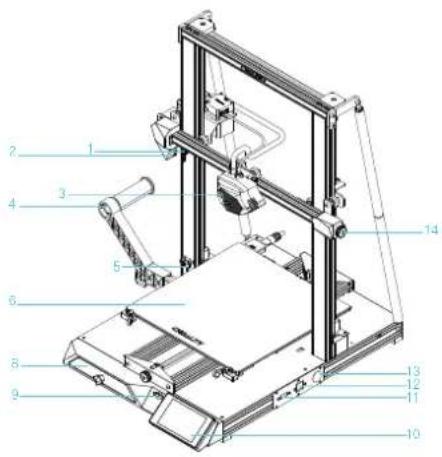

1. Introduction

1 Interrupteur de fin de course de l'axe X
2 Spotlight
3 Kit de buse
4 Composants du support d'alimentation
5 Commutateur photoélectrique de l'axe Z
6 Plate-forme d'impression
7 Bouton de réglage de la courroie de l'axe Y

8 Boîte à outils
9 Emplacement pour carte de stockage
10 Écran tactile
11 Interface USB
12 Interface réseau
13 Bouton de mise sous tension
14 Bouton de réglage de la courroie de l'axe X
15 Tige de traction
16 Tige filetée

17 Accouplement
18 Moteur de l'axe Z
19 Interrupteur d'alimentation
20 Alimentation en courant alternatif
21 Moteur de l'axe Y
22 Moteur de l'axe X
23 Détecteur de filaments
24 Moteur de l'extrudeuse

1. Paramètres de l'équipement

Paramètres de base
Modèle CR-10 Smart
Taille d' impression	300*300*400mm
Technique de moulage	FDM
Numéro de buse	1
Epaisseur de tranche	0,1mm-0,4mm
Diamètre de la buse	Standard 0,4mm
Précision	± 0,1 mm
Filament	PLA/ABS/TPU/PETG/Bois de 1,75 mm
Format de fichier	STL/OBJ/AMF
Transfert de fichiers	Wifi/Carte de stockage
Logiciel slice	Creality Slicer/Cura/Repetier-Host/Simplify3D
Tension nominale	Entrée : AC100-240V 50/60Hz Sortie : DC 24V
Puissance nominale	350W
Température du lit	≤slant 100^
Température de la buse	≤slant 260^
Reprendre l' impression	Oui
Détecteur de filaments	Oui
Double axe Z	Oui
Nivellement automatique	Oui
Langue	French
Vitesse d'impression	80-100mm/s

3. Liste des pièces

1 Cadre de base x 1

6 Bobinesx 1

11 Vis à tête ronde plate hexagonale M5×20×2

2 Cadre du portique x 1

7 Filament x 1

3 Écran tactile

8 Tiges de traction x 2

4

9 Vis Sems M5*45 ×4

x 1Cordon d'alRaektation

10 Vis à tête ronde plate hexagonale M5×12 × 2

Liste d'outils

13 Spadex 1

14 Clé à molettex 1

15 Clé à douille x 1

Nettoyeur de buse x 1

17 Pinces diagonales x 1

18 Clé Allen x 1

19 Carte de stockage & Lecteur de carte x 1

20 Boucles à connexion rapide x 2

2.1 Griffe à dégagement rapide ×2

22 Buses x 2

23 Fixation du filetage x 1
