CR-10 Smart - 3D-Drucker CREALITY - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG CR-10 Smart CREALITY

Benutzerhandbuch 3D-Drucker CR-10 Smart Serie....7

Stampante 3D Serie CR-10 Smart Manuale d'Uso 13

Sehr geehrte Kunden,

Vielen Dank, dass Sie sich für unsere Produkte entschieden haben. Lesen Sie bitte die Anweisungen, bevor Sie den Drucker in Betrieb nehmen, um ein optimales Ergebnis zu erzielen. Unsere Teams stehen stets bereit, Ihnen die besten Dienstleistungen zu bieten. Bitte kontaktieren Sie uns über die unten aufgeführte Telefonnummer oder E-Mail Adresse, im Falle eines Problems mit dem Drucker. Für eine optimale Erfahrung bei der Verwendung unseres Produkts, können Sie sie auch mit den folgenden Betriebsverfahren des Druckers vertraut machen:

Sehen Sie sich die mitgelieferten Anleitungen und Videos auf der Speicherkarte an.

Besuchen Sie unsere offizielle Website www.creality.com, um auf relevante Software-/Hardware-Informationen, Kontaktdaten sowie Betriebs- und Wartungsanleitungen zuzugreifen.

Firmware-Upgrade

Bitte melden Sie sich auf der offiziellen Website https://www.creality.com/download an, stellen Sie Ihre Sprache ein, wählen Sie den entsprechenden Drucker und das Modell aus und laden Sie die erforderliche Firmware herunter, die Sie nach der Installation verwenden können.

ANMERKUNGEN

1 Verwenden Sie den Drucker nicht auf eine andere als die hier beschrieben Weise, um Personen- oder Sachschäden zu vermeiden.
2 Stellen Sie den Drucker nicht in der Nähe von Wärmequellen oder entflammbaren oder explosiven Gegenständen auf. Wir empfehlen, ihn in einer gut belüfteten, staubfreien Umgebung aufzustellen.
3 Setzen Sie den Drucker keinen starken Vibrationen oder einer instabilen Umgebung aus, da dies die Druckqualität beeinträchtigen kann.
4 Bitte verwenden Sie das empfohlene Harz, um eine Beschädigung des Geräts zu vermeiden.
6 Verwenden Sie kein anderes als das mitgelieferte Netzkabel. Verwenden Sie immer eine geerdete, dreipolige Steckdose.
6 Berühren Sie während des Betriebs nicht die Düse, die Druckfläche oder den Motor, da sie heiß sein können. Halten Sie die Hände vom Gerät fern, während es in Betrieb ist, um Verbrennungen oder Verletzungen zu vermeiden.
7 Tragen Sie bei der Bedienung des Druckers keine Handschuhe oder lose Kleidung. Solche Kleidungsstücke können sich in den beweglichen Teilen des Druckers verfangen und Verbrennungen, mögliche Körperverletzungen oder Druckerschäden verursachen.
8 Verwenden Sie zum Reinigen des Drucker-Hottends immer die mitgelieferten Werkzeuge. Berühren Sie die Düse nicht direkt, wenn sie erhitzt ist. Dies kann zu Verletzungen führen.
3 Reinigen Sie den Drucker häufig. Schalten Sie das Gerät beim Reinigen immer aus und wischen Sie es mit einem trockenen Tuch ab, um Staub, anhaftenden Druckkunststoff oder anderes Material vom Rahmen, den Führungsschienen oder den Rädern zu entfernen. Verwenden Sie Glasreiniger oder Isopropylalkohol, um die Druckoberfläche zu reinigen.
10 Kinder unter 10 Jahren sollten den Drucker nicht unbeaufsichtigt benutzen.
Tipps: Nicht das Stromkabel einstecken oder abziehen, wenn es eingeschaltet ist.
Anwender müssen die Gesetze und Vorschriften der entsprechenden Länder und Regionen einhalten, in denen sich die Geräte befinden (verwendet werden), sowie die Berufsethik befolgen und die Sicherheitspflichten beachten. Die Verwendung unserer Produkte oder Geräte für illegale Zwecke ist strikt untersagt. Creality ist unter keinen Umständen für die gesetzliche Haftung von Zuwiderhandelnden verantwortlich.

Inhalt

Einleitung 10-10

Parameter 11-11

Teileliste 12-12

Zusammenbau des 3D-Druckers 31-35

Verwendung des 3D-Druckers 36-41

Kopplung über Bluetooth 42-42

Creality Cloud-Druck 43-43

Offline-Druck 44-45

Druckvorgang starten 46-46

Netzwerk-Reset 47-47

Druckerwartung 48-48

Kabelanschluss 49-49

Fehlersuche 50-50

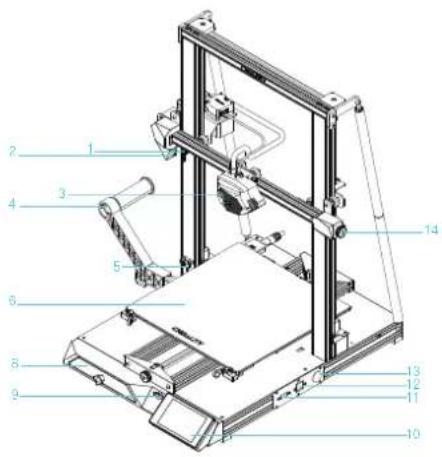

1. Einführung

1 Begrenzungsschalter X-Achse
2 Strahler
3 Düsensatz
4 Komponenten des Vorschubhalters
5 Z-Achsen-Lichtschranke
6 Druckplattform
7 Y-Band-Einstellknopf

8 Werkzeugkasten
9 Speicherkartenschlitz
10 Berührungsbildschirm
11 USB-Schnittstelle
12 Netzwerkschnittstelle
13 Einschalttaste
14 X-Band-Einstellknopf
15 Zugstange
16 Gewindestange

17 Kuppler
18 Z-Achsmotor
19 Hauptschalter
20 AC-Netzteil
21 Y-Achsmotor
22 X-Achsmotor
23 Filamentdetektor
24 Extrudermotor

1. Geräteparameter

Grundparameter
Modell CR-10 Smart
Druckgröße	300*300*400mm
Formgebungstechnik	FDM
Düsen-Nummer	1
Scheibendicke	0,1mm-0,4mm
Düsen-Durchmesser	Standard 0,4mm
Präzision	±0,1mm
Filament	1,75mm PLA/ABS/TPU/PETG/Holz
Dateiformat	STL/OBJ/AMF
Dateübertragung	Wifi/Speicherkarte
Schneide-Software	Creality Slicer/Cura/Repetier-Host/Simplify 3D
Netzversorgung	Eingang: 100-240V AC 50/60Hz Ausgabe: 24V DC
Nennleistung	350W
Bett-Temperatur	≤100°C
Düsentemp.	≤260°C
Druck fortsetzen	Ja
Filamentdetektor	Ja
Duale Z-Achse	Ja
Automatischer Ausgleich	Ja
Sprache	German
Druckgeschwindigkeit	80-100mm/s

3. Inhalt der Verpackung

1 Grundrahmen x 1

2 Gestellrahmen x 1

3

Berührungsbilds4 hirm

5 Gestell x 1

6 Spulex 1

7 Filament x 1

8 Zugstangen x 2

9 M5*45-Kombischraube ×4

10 M5x12 Sechskant-Flachrund Kopfschraube x 2

11 M5x20 Sechskant-Flachrund Kopfschraube X 2

12 M5 Große Flachdichtung ×2

Werkzeugliste

13 Spaten x 1

15 Steckschlüssel x 1

Düsenreiniger x 1

17 Diagonalzange x 1

18 Inbusschlüssel x 1

19 Speicherkarte & Kartenlesegerät x 1

20 Schnellbindeschnallen x 2

21 Schnelllöseklaue ×2

22 Düsen x 2

23 Gewindeschneideinrichtung x 1

Hinweis: die obengenannten Zubehörteile sind lediglich zur Referenz, die tatsächlich mitgelieferten Zubehörteile sind maßgebend!
