MANUALE UTENTE CR-10 Smart CREALITY

Grazie per aver scelto i nostri prodotti. Per una migliore esperienza, si prega di leggere le istruzioni prima di utilizzare la stampante. Il nostro team sarà sempre pronto ad aiutarti in caso di necessità. Vi preghiamo di contattarci tramite il numero di telefono o l'indirizzo e-mail fornito alla fine di questo manuale, se riscontrate qualsiasi problema con la stampante. Per una migliore esperienza nell'uso del nostro prodotto, potete anche imparare come usare la stampante nei seguenti modi: Visualizzare le istruzioni e i video allegati nella scheda di memoria.

Visitare il nostro sito web ufficiale www.creality.com per trovare le informazioni relative al software/hardware, i dettagli di contatto e le istruzioni di funzionamento e manutenzione.

Aggiornamento del firmware

Si prega di accedere al sito ufficiale https://www.creality.com/download, cambiare lingua e selezionare la stampante e il modello rilevanti e scaricare il firmware richiesto, è possibile utilizzarlo al termine dell'installazione.

NOTE

1 Non usare la stampante in modo diverso da quello descritto in questo manuale per evitare lesioni personali o danni alla proprietà.
Non posizionare la stampante vicino a fonti di calore o oggetti infiammabili o esplosivi. Suggeriamo di collocarla in un ambiente ben ventilato e con poca polvere.
Non esporre la stampante a vibrazioni violente o posizionarla su qualsiasi superficie instabile, in quanto ciò potrebbe causare una scarsa qualità di stampa.
4 Si prega di utilizzare la resina consigliata in caso di danni della stampante.
6 Non usare nessun altro cavo di alimentazione eccetto quello fornito. Utilizzare sempre una presa di corrente a tre poli con messa a terra.
6 Non toccare l'ugello, la superficie di stampa o il motore durante il funzionamento perché potrebbero essere caldi. Tenere le mani lontano dalla macchina durante l'uso per evitare ustioni o lesioni personali.
7 Non indossare guanti o indumenti larghi durante il funzionamento della stampante. Tali indumenti potrebbero impigliarsi nelle parti in movimento causando ustioni, possibili lesioni personali o danni alla stampante.
8 Quando si puliscono i residui dall'estremità calda della stampante, utilizzare sempre gli strumenti forniti. Non toccare direttamente la bocchetta quando è riscaldata. Ciò potrebbe causare lesioni personali.
9 Pulire frequentemente la stampante. Spegnere sempre la stampante durante la pulizia e pulire con un panno asciutto per rimuovere la polvere, la plastica di stampa aderente o qualsiasi altro materiale dal telaio, dalle guide o dalle ruote. Utilizzare un detergente per vetri o alcol isopropilico per pulire la superficie di stampa.
10 I bambini sotto i 10 anni non devono utilizzare la stampante senza la supervisione di un adulto.
1 Suggerimento: Non collegare o scollegare il cavo di alimentazione quando si accende.
Gli utenti devono rispettare le leggi e i regolamenti dei paesi e delle regioni corrispondenti in cui si trova il dispositivo (utilizzato), attenersi all'etica professionale, prestare attenzione agli obblighi di sicurezza e vietare rigorosamente l'uso dei nostri prodotti o dispositivi per qualsiasi scopo illegale. Creality non sarà responsabile della responsabilità legale dei trasgressori in qualsiasi circostanza.

Indice

Introduzione 16-16.

Parametri 17-17

Elenco delle parti 18-18

Assemblare la stampante 3D 31-35

Utilizzare la stampante 3D 36-41

Associazione via Bluetooth 42-42

Stampa Creality su Cloud 43-43

Stampa off-line 44-45

Avviare la stampa 46-46

Reset di ret 47-47

Manutenzione della stampante 48-48

Collegamento dei cavi 49-49

Risoluzione dei problemi 50-50

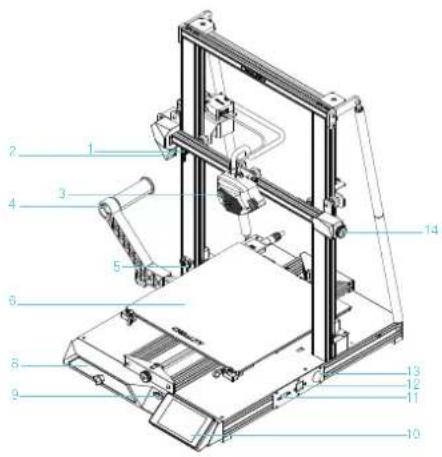

1. Introduzione

1 Interruttore di finecorsa asse X
2 Lampada
3 Set di ugelli
4 Componenti del supporto di alimentazione
5 (Z) Interruttore fotoelettrico dell'asse
6 Piattaforma di stampa
7 (Y) Manopola di regolazione del nastro dell'asse

8 Cassetta degli attrezzi
9 Slot per scheda di memoria
10 Schermo touch
11 Interfaccia USB
12 Interfaccia di rete
13 Pulsante di accensione
14 (X) Manopola di regolazione del nastro dell'asse
15 Asta di trazione
16 Asta a vite

17 Giunto
18 Motore asse Z
19 Interruttore di alimentazione
20 Alimentazione AC
21 Motore asse Y
22 Motore asse X
23 Rilevatore di filamento
24 Motore dell'estrusore

Parametri di base
Modello CR-10 Smart
Formato di stampa	300*300*400mm
Tecnica di stampaggio	FDM
Numero ugello	1
Spessore sezione	0,1mm-0,4mm
Diametro ugello	Standard 0,4mm
Precisione	±0,1mm
Filamento	1,75mm PLA/ABS/TPU/PETG/Legno
Formato file	STL/OBJ/AMF
Trasferimento di file	Wifi/Scheda di memoria
Sezione del software	Creality Slicer/Cura/Repetier-host/Simplify3D
Alimentazione	Ingresso: AC100-240V 50/60Hz Uscita: DC 24V
Potenza totale	350W
Temp. piano	≤100°C
Temp. ugello	≤260°C
Riprendi stampa	Sì
Rilevatore di filamento	Sì
Doppio asse Z	Sì
Livellamento automatico	Sì
Lingua	Italian
Velocità di stampa	80-100mm/s

3. Contenuto della confezione

1 Telaio della base x 1

6 Bobina x 1

11 M5×20 Viti a testa tonda piatta esagonale×2

2 Telaio a cavalletto x 1

7 Filamentox 1

12 M5 Guarnizione piatta grande ×2

3

8 Aste di trazione x 2

4

9

x 1Cavo di al Restaltionex 1

10 M5×12 Vite a testa tonda piatta esagonale × 2

Elenco degli utensili

13×Raletta×1

14 Chiav x 1

15 Chiave a tubo x 1

16 Detergente per ugelli

17 Pinze diagonali x 1

18 Chiave a brugola x 1

19 Lettore di schede di memoria e schede x

20 Fibbie a connessione rapida x 2

21 Pinza a sgancio rapido ×2

22 Ugelli x 2

23 Dispositivo di filettatura x 1

Estimados usuarios:

Edificio Jinxiu Hongdu 18F, Viale di Meilong, abitazione residenziale di Xin'niu del Quartiere di Minzhi del Distretto di Longhua della Citta' di Shenzhen.
