MANUAL DE USUARIO CR-10 Smart CREALITY

Impresora 3D de Serie CR-10 Smart Manual de Usuario....19

CR-10 Smart Series 3D Printer User Manual 25

2. Parametri del dispositivo

Le agradecemos por elegir nuestros productos. Para obtener una experiencia óptima, sírvase leer las instrucciones antes de utilizar la impresora. Nuestros equipos siempre estarán a las órdenes, listos para ofrecerle los mejores servicios.

Si le surgiere algún problema con la impresora, comuníquese con nosotros mediante el número telefónico o la dirección de correo electrónico ubicados al final del presente. Para obtener una experiencia óptima al utilizar nuestro producto, también puede aprender cómo utilizar la impresora de las siguientes maneras:

Ve las instrucciones y vídeos que se adjuntan en la tarjeta de almacenamiento.

Visite nuestro sitio web oficial, www.creality.com, donde hallará información pertinente del hardware/software, datos de contacto, así como también instrucciones en lo referido al mantenimiento.

Actualización de firmware

Inicie sesión en el sitio web oficial https://www.creality.com/download, cambie el idioma y seleccione la impresora y el modelo en cuestión; luego, descargue el firmware correspondiente. Una vez finalizada la instalación, ya podrá utilizarla.

NOTAS

A fin de evitar que se produzcan lesiones o daños de propiedad privada, no utilice la impresora de ninguna manera que no esté indicada en el presente.
2 No coloque la impresora cerca de ninguna fuente de calor ni de ningún objeto inflamable o explosivo. Recomendamos que le coloque en un ambiente bien ventilado, donde se forme poco polvo.
3 No exponga la impresora a ninguna vibración brusca ni ambiente inestable, puesto que estos podrían producir una baja calidad de impresión.
4 Sirvase utilizar la resina recomendada en caso de daño de la máquina.
6 No utilice ningún otro cable de corriente a no ser por el suministrado. Utilice siempre un enchufe de tres clavijas con tierra.
6 Mientras esté funcionando no toque la boquilla, la superficie de impresión o el motor, ya que pueden estar calientes. Mantenga las manos alejadas del equipo mientras esté usándolo para evitar quemaduras o lesiones personales.
7 No use guantes o vestimenta ligera mientras usa la impresora. Este tipo de ropa puede atascarse en las partes en movimiento de la impresora y provocar quemaduras, posibles lesiones en el cuerpo, o dañar la impresora.
8 Cuando limpie residuos del extremo caliente de la impresora, use siempre las herramientas que se proporcionan. No toque la boquilla directamente cuando esté caliente. Esto puede producir lesiones personales.
Limpie la impresora a menudo. Cuando vaya a limpiar, apague siempre primero, para luego pasar un paño seco a fin de retirar el polvo, cualquier plástico de impresión que se haya adherido, así como cualquier otro material a no ser por el marco, los rieles guía y las ruedas. Utilice un limpiador de vidrio o bien alcohol isopropílico para limpiar la superficie de impresión.
No se debe permitir el uso de la impresora sin supervisión a los niños menores de 10 años.
Consejos: No conecte o desconecte el cable de alimentación cuando esté encendido.
Los usuarios deberán cumplir con toda ley y reglamentación de los países y regiones correspondientes en que se ubique (se utilice) el equipo, respetando toda ética profesional, prestando atención a sus deberes en materia de seguridad, a la vez que queda estrictamente prohibido el uso de nuestros productos o equipamiento para todo propósito ilegal. Creality no se hará responsable, bajo ninguna circunstancia, por las obligaciones legales de cualquier eventual infractor.

Índice

Introducción 22-22.

Parámetros 23-23

Lista de piezas 24-24

Conjunto de impresora 3D 31-35

Uso de la impresora 3D 36-41

Emparejamiento vía Bluetooth 42-42

Impresión Creality Cloud 43-43

Impresión sin red 44-45

Iniciar impreión 46-46

Reiniciar red 47-47

Mantenimiento de impresora 48-48

Conexión de cableado 49-49

Resolución de problemas....50-50

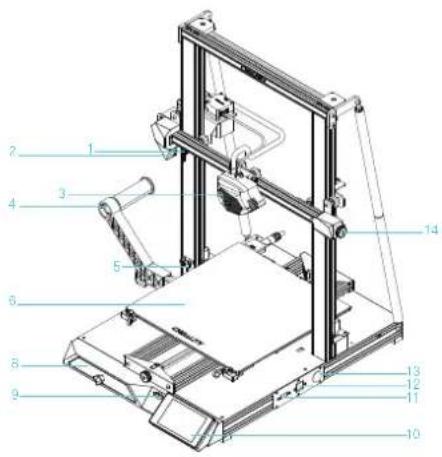

1. Introducción

1 Interruptor de límite de eje X
2 Foco
3 Kit de boquilla
4 Componentes de soporte de alimentación
5 Interruptor Z fotoeléctrico con eje de profundidad
6 Plataforma de impresión
7 Perilla Y de ajuste de correa con eje de altura

8 Caja de herramientas
9 Ranura de tarjeta de almacenamiento
10 Pantalla táctil
11 Interface USB
12 Interface de red
13 Botón de encendido
14 Perilla X de ajuste de correa con eje de ancho
15 Varilla de tracción
16 Varilla roscada

17 Acople
18 Motor de eje Z
19 Interruptor de corriente
20 Fuente de AC
21 Motor de eje Y
22 Motor de eje X
23 Detector de filamento
24 Motor de extrusión

1. Parámetros del equipamiento

Parámetros Básicos
Modelo CR-10 Smart
Tamaño de impresión	300*300*400mm
Tecnología de moldeo	FDM
Número de Boquillas	1
Grosor de corte	0,1mm-0,4mm
Diámetro de la boquilla	Estándar 0,4 mm
Precisión	± 0,1 mm
Filamento	1,75mm PLA/ABS/TPU/PETG/Madera
Formato de Archivo	STL/OBJ/AMF
Transferencia de archivo	Tarjeta de almacenamiento/Wi-Fi
Software Slice	Creality Slicer/Cura/Repetier-Host/Simplify3D
Suministro de energía	Entrada: AC100/240V 50/60hZ Salida: DC 24V
Potencia total	350W
Temp. de la base	≤slant 100^
Temp. de la boquilla	≤slant 260^
Reanudar impression	Sí
Detector de filament	Sí
Tornillos de eje Z dual	Sí
Nivelación automática	Sí
Idioma	Spanish
Velocidad de impresión	80-100mm/s

3. Contenido del paquete

1 Marco de la base x 1

6 Espátula x 1

11 M5×20 Tornillo hexagonal de cabeza redonda plana×2

2 Marco del puente x 1

7 Filamento x 1

12 M5 Junta plana grande ×2

3

8 Varillas de tracción x 2

4

9

x 1 Cable de cone Regilla x 1

10 M5×12 Tornillo hexagonal de cabeza redonda plana × 2

Lista de herramientas

13 x Espátula x 1

14 Llave x 1

15 Llave de vaso x 1

16 Limpiador de boquilla

17 Alicates diagonales x

18 Llave Allen x 1

19 Tarjeta de almacenamiento y Lector de tarjeta x 1

20 Hebillas de conexión rápida x 2

2.1 Pinza de liberación r ápida×2

22 Boquillas x 2

23 Accesorio de roscado x 1

Consejos: los accesorios mencionados aparecen únicamente como mera referencia. El producto tangible siempre prevalecerá
