BDB 8131 - Perceuse Baier - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détails
Type de perceuse	Perceuse à percussion
Puissance	800 W
Vitesse à vide	0-3000 tr/min
Capacité de perçage dans le béton	13 mm
Capacité de perçage dans le métal	10 mm
Capacité de perçage dans le bois	25 mm
Poids	2,5 kg
Dimensions	320 x 250 x 90 mm
Utilisation	Idéale pour le perçage dans divers matériaux tels que le béton, le métal et le bois.
Maintenance	Nettoyer régulièrement les filtres et vérifier les charbons.
Sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation.
Informations générales	Garantie de 2 ans, service après-vente disponible.

FOIRE AUX QUESTIONS - BDB 8131 Baier

Comment changer le foret de ma perceuse Baier BDB 8131 ?

Pour changer le foret, dévissez la mandrin en tournant dans le sens inverse des aiguilles d'une montre. Insérez le nouveau foret et revissez la mandrin en tournant dans le sens des aiguilles d'une montre.

Que faire si ma perceuse ne démarre pas ?

Vérifiez que la perceuse est correctement branchée et que la prise fonctionne. Assurez-vous également que le bouton de démarrage est en position 'ON'.

Comment régler la vitesse de ma perceuse Baier BDB 8131 ?

La vitesse de la perceuse peut être réglée en utilisant la molette de réglage située sur le corps de l'appareil. Tournez la molette pour augmenter ou diminuer la vitesse selon vos besoins.

Ma perceuse fait un bruit anormal, que dois-je faire ?

Un bruit anormal peut indiquer un problème avec les roulements ou le moteur. Éteignez la perceuse immédiatement et contactez le service client pour une assistance technique.

Comment nettoyer ma perceuse Baier BDB 8131 ?

Débranchez la perceuse avant de la nettoyer. Utilisez un chiffon humide pour essuyer l'extérieur et un pinceau pour éliminer la poussière des grilles d'aération. Ne plongez pas la perceuse dans l'eau.

Puis-je utiliser ma perceuse Baier BDB 8131 pour percer des matériaux durs ?

Oui, la perceuse est conçue pour percer divers matériaux, y compris le bois, le métal et le plastique. Assurez-vous d'utiliser le bon type de foret pour le matériau que vous percez.

Comment savoir si le foret est usé ?

Un foret usé peut montrer des signes de décoloration, des éclats ou des dents émoussées. Si la perceuse ne pénètre plus facilement dans le matériau, il est temps de remplacer le foret.

La perceuse surchauffe, que faire ?

Si votre perceuse surchauffe, arrêtez son utilisation immédiatement et laissez-la refroidir. Vérifiez que vous ne l'utilisez pas en continu pendant trop longtemps et que vous utilisez le bon réglage de vitesse.

MODE D'EMPLOI BDB 8131 Baier

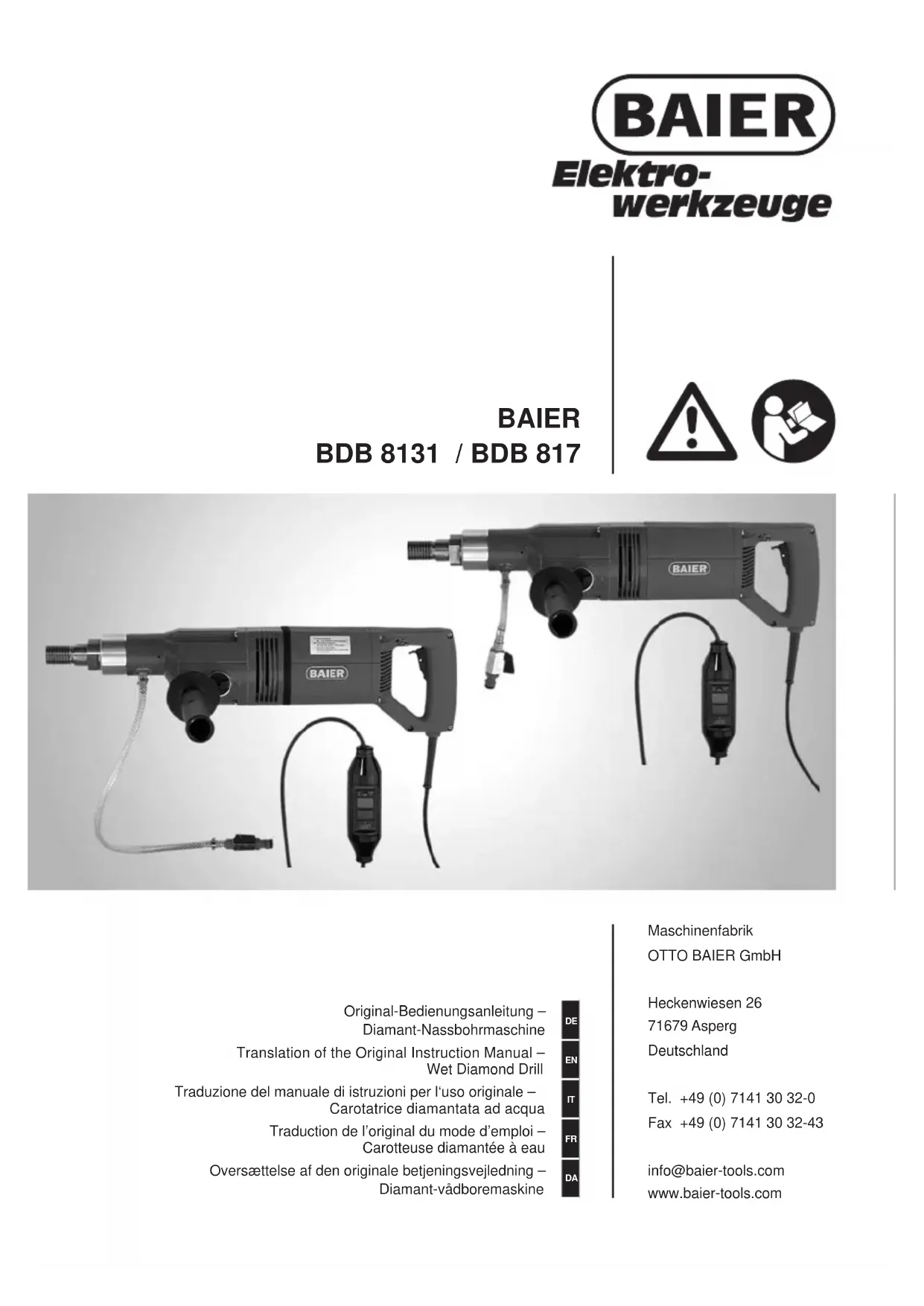

Traduction de l’original du mode d’emploi – Carotteuse diamantée à eau

Traduction de l’original du mode d’emploi – Carotteuse diamantée à eau 71 – 91

1.2 Pictogrammes utilisés dans ce mode

d'emploi ................................................... 72 2 Notices de sécurité générales pour outils électriques ................................. 72

2.1 Sécurité du poste de travail .................... 72

2.2 Sécurité électrique ................................. 73

2.3 Sécurité des personnes ......................... 73

2.4 Utilisation et entretien de l'outil

électrique ................................................ 74

2.5 Service .................................................... 74

2.6 Consignes de sécurité pour

carotteuses diamantées à eau ............... 74

2.6.1 Qualification des utilisateurs .................. 74

2.6.2 Consignes de sécurité applicables à

tous les travaux ....................................... 74

2.6.3 Sécurité du poste de travail .................... 74

2.6.4 Sécurité électrique ................................. 75

2.6.5 Sécurité des personnes ......................... 76

2.6.6 Dangers liés à l'utilisation et à

l'entretien de l'outil électrique ................. 77

2.6.7 Consignes de sécurité pour l’emploi

de mèches longues ................................ 78

2.6.8 Dangers liés à l'utilisation et à

l'entretien du support pour carotteuse ... 78

2.6.9 Service / Maintenance / Réparation ...... 79

2.6.10 Explication des pictogrammes sur la

machine .................................................. 79 3 Caractéristiques techniques .............. 80

3.1 Données techniques des machines

230 volts ................................................. 80

3.2 Données techniques de la machine

110 volts .................................................. 80

3.3 Déclaration de conformité européenne . 81

3.4 Caractéristiques de la machine ............. 81

3.5 Pièces de la machine et de commande . 81

3.6 Utilisation conforme à l'usage prévu ...... 82

4 Avant de commencer le travail ........... 82 5 Fonctionnement et commande – carottage à la volée .............................. 84

5.1 Montage et remplacement de la

couronne diamantée à eau .................... 84

5.2 Établissement de l'arrivée d’eau ........... 84

5.3 Utilisation du plateau d'aspiration de

centrage (accessoires) ........................... 84

5.4 Mise en circuit de la carotteuse

diamantée à eau et carottage ................ 85

5.5 Achèvement du carottage ...................... 86

6 Fonctionnement et commande – carottage sur support .......................... 86

6.1 Montage du support pour carotteuse

par fixation par chevilles ........................ 86 Mentions légales Version V01 / 2020-07 Droits d’auteur : Maschinenfabrik OTTO BAIER GmbH Heckenwiesen 26 71679 Asperg Allemagne La cession, la reproduction, la mise à profit de ce document, ainsi que la communication de son contenu sont interdites, sauf autorisation expresse. Les contraventions engagent à l'indemnisation du dommage. Sous réserve de tout droit lié au dépôt d’une demande de brevet, d'un modèle de fabrique ou d’un modèle esthétique. Ce mode d'emploi a été élaboré avec le plus grand soin. La société OTTO BAIER GmbH décline toutefois toute responsabilité pour les erreurs éventuellement contenues dans ce mode d'emploi et leurs conséquences. Elle décline également toute responsabilité pour les dommages directs ou consécutifs découlant d'une utilisation non conforme à l'usage prévu de l'outil. L'utilisation de l'appareil pose pour condition d'observer les prescriptions spécifiques à la sécurité sur le plan national, les dispositions de protection des travailleurs ainsi que les spécifications de ce mode d'emploi. Toutes les désignations de produits et marques utilisées sont la propriété de leurs propriétaires respectifs et explicitement caractérisées comme telles. Sous réserve de modifications du contenu. Sommaire

6.1.1 Fixation au mur ....................................... 86

6.1.2 Montage du support pour carotteuse

par mise à vide du support (accessoires) .......................................... 87

6.2 Réglage de l’inclinaison sur le

support pour carotteuse ......................... 87

6.3 Fixation de la carotteuse diamantée à

eau au support pour carotteuse ............. 87

6.4 Réglage du jeu de guidage sur le

chariot de carottage ............................... 87

6.5 Mise en circuit de la carotteuse

diamantée à eau et carottage ................ 87

ATTENTION Le pictogramme « ATTENTION » attire l'attention sur une menace imminente susceptible de causer des blessures légères ou moyennes. Î Cette flèche indique la mesure à mettre en œuvre pour parer à la menace imminente. OBSERVATION Le pictogramme « OBSERVATION » sur d'éventuels risques de dommages matériels et donne des recommandations d’application et des astuces utiles. 2 Notices de sécurité générales pour outils électriques AVERTISSEMENT Lisez les consignes de sécurité caractérisées par ce pictogramme ainsi que toutes les instructions. L’inobservation des notices de sécurité et des instructions risque de provoquer des électrocutions, des incendies et / ou des blessures graves. Conservez toutes les notices de sécurité et instructions afin que vous puissiez les consul- ter ultérieurement. Le terme « outil électrique », utilisé dans les notices de sécurité, s'applique aux outils électriques à fonctionnement sur secteur (avec un cordon d'alimentation), de même qu'aux outils électriques à fonctionnement sans fil (avec un accu).

2.1 Sécurité du poste de travail

a) Tenez votre zone de travail propre et rangée. Le désordre et des zones de travail non- éclairées peuvent être causes d’accidents. b) Ne vous servez pas de l'outil électrique dans un environnement à risque d'explosion ou destiné au stockage des liquides, gaz ou poussières inflammables. Les outils électriques produisent des étincelles qui peuvent enflammer la poussière ou les vapeurs. c) Éloignez les enfants et toutes les autres personnes durant l'utilisation de l'outillage électrique. Vous pourriez perdre le contrôle de l'appareil en cas de distraction. 1 Au sujet de ce mode d'emploi Ce mode d'emploi contient toutes les informations importantes pour une utilisation fiable des carotteuses diamantées à eau. La carotteuse diamantée à eau est également désignée par les termes « appareil » ou « machine » dans ce mode d'emploi. Renvois aux figures Les renvois aux figures au début de ce mode d'emploi sont reproduits dans le texte à l'aide de ce pictogramme

(ce pictogramme renvoie par exemple à la figure numéro 1).

1.1 Informations importantes

Lire le mode d'emploi Avant de commencer tout travail avec et sur la machine, veuillez lire attentivement le présent mode d’emploi ainsi que les notices de sécurité et celles relatives aux risques et tenez-en compte. Conservez toujours le présent mode d’emploi près de l'appareil. Le port d'un masque filtrant approprié pour protéger la bouche et le nez sup- plémentaire est imposé !

1.2 Pictogrammes utilisés dans ce

mode d'emploi DANGER Le pictogramme « DANGER » attire l'attention sur un danger imminent qui sera directement mortel ou qui causera des blessures graves. Î Cette flèche indique la mesure à mettre en œuvre pour parer au danger imminent. AVERTISSEMENT Le pictogramme « AVERTISSEMENT » attire l'attention sur une menace imminente susceptible de s'avérer mortelle ou de causer des blessures graves. Î Cette flèche indique la mesure à mettre en œuvre pour parer à la menace imminente.| 73 |

2.2 Sécurité électrique

a) La fiche de raccordement de l'outil électrique doit coïncider avec la prise au secteur. Ne modifiez jamais quoi que ce soit sur le connecteur. N’utilisez pas d'adaptateurs ensemble avec des outils électriques mis à la terre. Les fiches d'origine et prises au secteur appropriées réduisent le risque d'électrocution. b) Évitez tout contact avec les surfaces mises à la terre en travaillant, notamment celles des tuyaux, chauffages, fours et réfrigérateurs. Le risque d’électrocution est plus élevé si votre corps est relié à la terre. c) Tenez l'outillage électrique à l'écart de la pluie ou de l'humidité. L'infiltration d'eau dans un outillage électrique augmente le risque d'une électrocution. d) Ne vous servez pas du cordon à d'autres fins que celles prévues et ne l'utilisez pas pour porter ou suspendre l'outil ou pour retirer la fiche de la prise au secteur. Éloignez le câble de la chaleur, de l’huile, des arêtes vives ou des pièces de machines en mouvement. Les cordons endommagés ou enchevêtrés augmentent le risque d’électrocution. e) Si vous travaillez à l'extérieur avec un outil électrique, servez-vous uniquement d'un câble de rallonge également homologué pour les travaux à l'extérieur. L'utilisation d'une rallonge homologuée pour l'extérieur diminue le risque d'électrocution. f) Servez-vous d'un interrupteur de protection contre les courants de court- circuit, à supposer que l'utilisation de l'outillage électrique soit inévitable dans un environnement humide. L'emploi d'un interrupteur de protection contre les courants de court-circuit (interrupteur différentiel avec un courant de déclenchement maximal de 10 mA) diminue le risque d'électrocution.

2.3 Sécurité des personnes

a) Soyez attentif, faites bien attention à ce que vous faites et servez-vous toujours d'un outil électrique de manière raisonnable. N’utilisez pas l'outil électrique si vous êtes fatigué ou sous influence de drogues, d’alcool ou de médicaments. Un instant d’inattention en travaillant avec l'outil électrique peut causer des blessures graves. b) Portez votre équipement de protection personnelle et toujours des lunettes de protection. Le port de l'équipement de protection personnelle, notamment d'un masque antipoussières, de chaussures de sécurité antidérapantes, d'un casque de protection ou d'une protection acoustique selon la nature et l'utilisation de l'outil électrique, réduit le risque de blessures. c) Évitez toute mise en service par inadvertance. Vérifiez que l'outillage électrique est hors circuit, avant de le raccorder à l'alimentation électrique et / ou de le raccorder à l'accu, de le soulever ou de le porter. Le fait de laisser vos doigts sur le commutateur en portant l'outil électrique ou de raccorder l'outil sous tension à l'alimentation électrique peut provoquer des accidents. d) Écartez les outils d'ajustage ou les clés plates avant de mettre l'outil électrique en circuit. Un outil ou une clé intégré(e) à une pièce de l'appareil en rotation peut provoquer des blessures. e) Évitez toute posture anormale. Veillez à ne pas perdre l'équilibre et à adopter une position stable à tout moment. Un bon équilibre permet de mieux maîtriser l'outillage électrique face à des situations imprévues. f) Portez des vêtements appropriés. Ne portez pas de vêtements larges ni de bijoux. Maintenez vos cheveux, vêtements et gants à bonne distance des pièces en mouvement. Les vêtements amples, bijoux ou cheveux longs peuvent être happés par les pièces en mouvement. g) Raccorder les dispositifs d’aspiration et de collecte des poussières à monter et veiller à leur utilisation correcte. L'utilisation d'un dispositif d'aspiration des poussières diminue les risques liés aux poussières. h) Ne vous fiez pas à un faux sentiment de sécurité et ne cessez jamais de respecter les règles de sécurité spécifiques aux outils électriques, même si vous êtes familiarisé avec l’emploi de l’outil électrique après de multiples utilisations. Un simple manque d’attention risque de provoquer des blessures graves en quelques fractions de secondes.| 74 |

2.4 Utilisation et entretien de l'outil

électrique a) Ne soumettez jamais l’outil électrique à une surcharge. Utilisez l’outil électrique approprié à votre travail. Avec un outil électrique approprié, vous travaillerez mieux et avec plus de sécurité dans la plage de performance respective. b) N’utilisez jamais un outil électrique avec un interrupteur défectueux. Un outil électrique, que vous ne pouvez plus mettre en circuit ou hors circuit, est dangereux et doit être réparé. c) Retirez la fiche de la prise au secteur et / ou retirez l'accu avant de procéder à des ajustages sur l'appareil, au remplacement des accessoires ou de ranger l'appareil. Cette précaution évite que l'outillage électrique puisse se mettre en circuit par inadvertance. d) Rangez les outils électriques non utilisés hors de portée de main des enfants. Interdisez l’utilisation de l’outil électrique aux personnes non familiarisées avec son emploi ou qui n’ont pas lu les présentes instructions. Les outils électriques sont dangereux pour les personnes inexpérimentées. e) Entretenez les outils électriques avec le plus grand soin. Vérifiez que les pièces mobiles fonctionnent correctement et qu'elles ne sont pas bloquées, et que l'outillage électrique est exempt de pièces rompues ou endommagées susceptibles d'altérer son fonctionnement. Veillez à faire réparer les pièces endommagées avant d'utiliser l'appareil. De nombreux accidents sont dus à des outils électriques mal entretenus. f) Veillez à ce que les outils de coupe soient toujours bien aiguisés et propres. Les outils de coupe entretenus avec soin et tranchants se bloquent moins souvent et sont plus faciles à manier. g) Servez-vous de l’outil électrique, des accessoires, des pièces rapportées, etc. conformément aux présentes instructions. N’oubliez pas de tenir compte des conditions de travail et des circonstances spécifiques aux activités à réaliser. L'emploi des outillages électriques à d'autres usages que ceux prévus peut provoquer des situations dangereuses. h) Veillez à ce que les manches et poignées soient toujours sèches, propres et exemptes d’huile et de graisse. Un emploi en toute sécurité et le contrôle par l'utilisateur dans des situations imprévues sont impossibles avec un outil électrique aux manches et poignées glissantes.

a) Confiez toujours la réparation de votre outil électrique à des personnes spécialisées dûment qualifiées et veillez à l'utilisation de pièces de rechange d'origine. L'observation de cette consigne se porte garante de la sécurité de fonctionnement durable de votre outil électrique.

2.6 Consignes de sécurité pour

carotteuses diamantées à eau

2.6.1 Qualification des utilisateurs

• Les personnes de moins de 18 ans ne sont pas autorisées à utiliser la machine.

• Les utilisateurs de la machine doivent être familiarisés avec le contenu de ce mode d'emploi.

2.6.2 Consignes de sécurité appli-

cables à tous les travaux

• Portez une protection auditive pendant les carottages à percussion / carottages diamantés. L’action du bruit peut provoquer une déficience auditive.

• Servez-vous de la (des) poignée/s supplémentaire/s. La perte du contrôle risque de causer des blessures.

• Veiller à prendre appui correctement avant d’utiliser l’outil électrique. Cet outil électrique génère un couple de rotation élevé. Un outil électrique non maintenu correctement pendant son fonctionnement risque de ne plus être contrôlable et de causer des blessures.

2.6.3 Sécurité du poste de travail

• Sécurisez la zone de travail même derrière les fractures. Des zones de travail non sécurisées peuvent mettre votre vie et celle d'autrui en péril.| 75 |

• Faites attention aux conduites d'électricité, d’eau et de gaz ouvertes et recouvertes. Servez-vous de détecteurs appropriés pour localiser les lignes et conduites d'alimentation cachées ou demandez conseil aux services responsables de l'alimentation sur site. Tout contact avec les lignes électriques peut provoquer un incendie et un coup électrique. L'endommagement d'un conduit de gaz risque de provoquer une explosion. La pénétration dans une conduite d'eau provoque des dommages matériels ou risque de provoquer une électrocution.

• Ne vous servez pas de l'outil électrique à proximité de matériaux inflammables. Les étincelles pourraient incendier ces matériaux.

• Évitez de faire trébucher d’autres personnes sur les câbles. Les chutes causées par des câbles risquent de provoquer des blessures graves.

• Immobilisez la pièce à usiner. Une pièce à usiner immobilisée via un dispositif de serrage ou un étau est nettement mieux maintenue qu'avec votre main.

• Évitez toute accumulation de poussières sur le poste de travail. Les poussières risquent de s'enflammer facilement.

• Garantissez une ventilation suffisante des pièces fermées. Danger de dégagement de poussières et d'atténuation de la visibilité.

• À supposer que le carottage doive se faire à l’eau, écartez l’eau de votre zone de travail ou utilisez un dispositif ou un récipient approprié à recueillir le liquide. Les précautions de ce type gardent la zone de travail au sec et réduisent le risque d’électrocution.

• Informez le staticien responsable, l’architecte ou la direction du chantier compétente sur les carottages prévus et demandez-leur conseil. Choisissez les armatures seulement avec l’autorisation d’un staticien responsable de la construction.

• Veillez à protéger les personnes et la zone située de l’autre côté lors de carottages traversant les murs ou plafonds. La couronne peut dépasser du trou percé et la carotte risque de chuter de l’autre côté.

• Contrôler impérativement les locaux concernés quant à la présence d’obstacles au niveau des perforations et baliser cette zone. Prévoyez un moyen de protection pour éviter que la carotte ne tombe.

• Les poussières de matériaux tels que les peintures à base de plomb, certains bois, minerais et métaux peuvent s'avérer nocives pour la santé et provoquer des réactions allergiques, des maladies des voies respiratoires et / ou un cancer. Le travail sur des matériaux contenant de l'amiante demeure réservé aux personnes dûment spécialisées. f Dans la mesure du possible, utilisez un dispositif d'aspiration des poussières approprié au matériau. f Veillez à une bonne ventilation du poste de travail. f Le port d'un masque de protection respiratoire équipé d'un filtre de catégorie P2 ou P3 (selon DIN EN 149:2001) est recommandé. Respectez les dispositions applicables aux matériaux à traiter dans votre pays.

2.6.4 Sécurité électrique

• L’utilisation de l'outil électrique pour le carottage à eau est uniquement permise avec un disjoncteur de protection des personnes PRCD en parfait état de fonctionnement (voir page 83).

• Contrôlez l'absence de dégradations de l'outil électrique, des conduites de raccordement et de la fiche avant chaque utilisation. Un appareil endommagé est dangereux et inapte à assurer un fonctionnement fiable.

• Observez la tension de réseau ! La tension de la source de courant doit coïncider avec les indications sur la plaque signalétique de l'outil électrique.

• Le raccordement de l'outil électrique à des générateurs de courant mobiles (alternateurs) peut provoquer des baisses de régime ou un comportement inhabituel lors de la mise en circuit.

• Ne vous servez pas de l'outil électrique avec un câble endommagé. Évitez tout contact avec le câble endommagé et retirez la fiche de la prise au secteur en cas d'endommagement du câble au cours du travail. Des câbles endommagés augmentent le risque d’électrocution.

• Servez-vous exclusivement de rallonges appropriées à la puissance absorbée par la machine et d'une section de conducteur de 1,5 mm

. Déroulez toujours le câble complètement si vous utilisez un tambour à câble. Le câble enroulé peut chauffer excessivement et s'enflammer.| 76 |

• Nettoyez les fentes d'aération de votre outil électrique à intervalles réguliers en soufflant à sec. N'insérez pas de tournevis ni d’autres objets dans les fentes d’aération. Veillez à ne pas couvrir les fentes d'aération. Le ventilateur du moteur aspire des poussières dans le carter et une forte accumulation de poussières métalliques provoque des dangers électriques.

• L'outil électrique peut se débrancher automatiquement par suite de pannes électromagnétiques extérieures (p. ex. dues aux variations de tension du réseau, aux décharges électrostatiques). Mettez l'outil électrique en circuit et hors circuit dans un tel cas.

• Avant chaque utilisation, contrôlez toutes les pièces d'acheminement de l'eau – même celles de l'accessoire –, elles doivent être en parfait état et étanches. La fuite d'eau augmente le risque d'électrocution.

2.6.5 Sécurité des personnes

• Portez votre équipement de protection personnelle complété des accessoires suivants selon le poste de travail : Protection faciale intégrale, protec- tion oculaire ou lunettes de protec- tion, casque de protection et tablier spéciale Protégez-vous contre les pièces projetées en portant un casque, des lunettes de protection ou une protection faciale, de même qu'un tablier si besoin est. Protection auditive Le niveau de pression acoustique évalué, typique A, de cet outil électrique en fonctionnement est supérieur à 85 dB (A). Le risque de lésions acoustiques, voire d'une perte de l'acuité auditive, n'est jamais exclu lors d'une exposition prolongée à un bruit violent. Gants de protection contre les vibrations Le port de gants de protection contre les vibrations est recommandé dès l'atteinte d'une valeur de déclenchement A (8) des vibrations main-bras de plus de 2,5 m/s

Masque antipoussières, masque filtrant approprié pour protéger la bouche et le nez ou masque de pro- tection respiratoire L'inhalation de poussières minérales fines est toujours nuisible à la santé. Le port d'un masque de protection respiratoire équipé d'un filtre de catégorie P2 ou P3 (selon DIN EN 149:2001) est recommandé. Carottage à eau : le travail avec des couronnes diamantées à eau est une opération de carottage créant des poussières extrêmement fines liées dans l'eau alimentant le système. Les poussières ainsi liées sont dégagées dans l'air si l'eau usée contenant les poussières liées n'est pas recueillie après le séchage. Le risque d’une silicose est très élevé lors de tout carottage de matériaux quartzeux et il est en principe indispensable d’utiliser la machine uniquement pour le carottage à eau. Chaussures de sécurité antidéra- pantes

• Veillez à ce que les personnes non concernées respectent une distance de sécurité appropriée par rapport à votre zone de travail. Chaque personne accédant à la zone de travail doit porter un équipement de protection personnelle. Les fragments de la pièce à usiner ou les pièces rapportées rompues risquent d'être propulsés et de causer des blessures même au-dehors de la zone de travail directe.

• Maintenez l’outil électrique au niveau des poignées isolées en exécutant des travaux à risque de contact des outils de coupe avec des câbles électriques cachées ou le propre cordon d’alimentation. Le contact d’un outil de coupe avec une conduite ou ligne sous tension risque également de mettre certaines pièces métalliques de l’outil électrique sous tension et de provoquer un coup électrique.

• Éloignez toujours le cordon d'alimentation des pièces rapportées en rotation. Il se pourrait, si vous perdez le contrôle de l'appareil, que vous sectionniez le cordon d'alimentation ou que les pièces rapportées en rotation happent votre main ou votre bras.

• Ne posez jamais l'outil électrique avant l'immobilisation intégrale des pièces rapportées. La pièce rapportée en rotation pourrait entrer| 77 | en contact avec la surface et vous risqueriez de perdre le contrôle de l'outil électrique.

• Ne laissez jamais l'outil électrique en circuit en le portant. La pièce rapportée en rotation pourrait happer vos vêtements lors d'un contact accidentel et provoquer des blessures corporelles.

• Ne dirigez jamais les pièces rapportées d'une machine en circuit sur vous ou d'autres personnes et ne les touchez jamais.

• Servez-vous toujours de la poignée supplémentaire fournie avec l'appareil. La perte du contrôle de la machine risque de causer des blessures.

• Ne vous servez pas de cet outil pour des carottages à l’eau au-dessus de la tête. La pénétration d’eau dans l’outil électrique augmente le risque d’électrocution.

2.6.6 Dangers liés à l'utilisation et à

l'entretien de l'outil électrique

• Maintenez toujours la machine fermement avec les deux mains avant de mettre l'outil en circuit et pendant le travail si vous devez utiliser la machine pour un carottage à la volée. Comptez toujours avec des couples antagonistes de la machine (susceptibles de provenir d'un coincement ou d'une rupture de l'outil) lors de sa mise en circuit et durant son fonctionnement.

• Si l’outil rapporté se bloque, cessez l’avance et désactivez l’outil. Mettez-vous à la recherche de l’origine du blocage de l’outil rapporté et éliminez la cause.

• Si vous voulez redémarrer une carotteuse diamant coincée dans une pièce, assurez- vous que la pièce à usiner tourne librement avant de remettre l’outil en marche. Il se pourrait que l’outil rapporté coincé ne tourne pas et que ceci mène à une surcharge de l’outil ou que la carotteuse diamant se détache de l’outil rapporté.

• Ne vous servez jamais d'accessoires non spécialement prévus et recommandés pour cet outil électrique par le fabricant. Le simple fait que vous pouvez fixer un accessoire sur votre outil électrique ne saurait garantir son utilisation fiable.

• Le régime admissible de la pièce rapportée doit au moins coïncider avec la vitesse de rotation maximale indiquée sur l'outil électrique. Un accessoire qui tourne plus rapidement que le régime admissible risque de se rompre et d'être projeté.

• Procédez au changement de la pièce rapportée minutieusement et avec l’outil de montage en parfait état prévu à cet effet. Retirez la fiche de la prise au secteur avant de commencer à changer la pièce rapportée. Vous évitez d'endommager l'outil électrique et la pièce rapportée en utilisant l'outil de montage prévu à cet effet.

• Ne vous servez jamais de pièces rapportées endommagées. Assurez-vous que les pièces rapportées ne présentent pas de cassures et de fissures avant chaque utilisation. Vérifiez que l'outil électrique ou la pièce rapportée n'est pas endommagé(e) après une chute ou servez-vous d'une pièce rapportée intacte. Déplacez vous-même et les personnes séjournant à proximité hors de la zone de la pièce rapportée en rotation si vous devez contrôler la pièce rapportée montée ; faites tourner l'outil électrique une minute à sa vitesse maximale. Les pièces rapportées endommagées cassent habituellement pendant la durée de ce test.

• N'exposez jamais les outils électriques à la chaleur et au froid extrêmes. La chaleur et / ou le froid extrême risquent de provoquer des dommages mécaniques et électriques.

• Laissez refroidir les pièces rapportées, fixations d'outil et autres pièces à proximité directe de la zone de travail après emploi. Ne touchez pas les pièces étant donné que les appareils peuvent être brûlants après emploi ; attention au risque de blessures.

• Il est interdit de visser ou de river des plaques complémentaires ou d'autres pièces non spécifiques de BAIER sur les carters du moteur, du réducteur et de protection ou sur les poignées. Ils risqueraient d'endommager l'outil électrique et de provoquer des dysfonctionnements.

• Lors de la fixation du support pour carotteuse à la pièce à usiner au moyen de chevilles et vis, s’assurer que l’ancrage utilisé est en mesure de maintenir la machine solidement pendant son utilisation. Si la pièce à usiner n’est pas résistante ou si elle est poreuse, il se pourrait qu’on puisse retirer la cheville et que le support pour carotteuse se détache de la pièce à usiner de ce fait.| 78 |

• Lors de la fixation du support pour carotteuse à la pièce à usiner avec une plaque de fixation sous vide, assurez- vous que la surface est lisse, propre et non poreuse. Ne fixez pas le support pour carotteuse à des surfaces plastifiées ou stratifiées, tels les carreaux et revêtements de matériaux composites. La plaque de fixation sous vide risque de se détacher de la pièce à usiner si la surface de la pièce n’est pas lisse, plane ou correctement ancrée.

• Assurez-vous de disposer d’un vide suffisant avant et pendant le carottage. La plaque de fixation sous vide risque de se détacher de la pièce à usiner si le vide est insuffisant.

• Ne procédez jamais à des carottages au- dessus de la tête et par rapport au mur si la machine est uniquement fixée au moyen d'une plaque de fixation sous vide. La plaque de fixation sous vide se sépare de la pièce à usiner dès que le vide n’est plus entretenu.

• Évitez tout bruit inutile.

• Respectez les consignes de sécurité et de travail des accessoires utilisés.

2.6.7 Consignes de sécurité pour

l’emploi de mèches longues

• Ne dépassez jamais la vitesse de rotation maximale admissible spécifique à la mèche. La mèche risque de gauchir légèrement à des vitesses plus élevées si elle tourne librement sans contact avec la pièce à usiner, et causer des blessures.

• Commencez toujours le perçage à faible vitesse et tant que la mèche est en contact avec la pièce à usiner. La mèche risque de gauchir légèrement à des vitesses plus élevées si elle tourne librement sans contact avec la pièce à usiner, et causer des blessures.

• Évitez d’exercer une pression excessive et appliquez-la uniquement dans le sens longitudinal par rapport à la mèche. Les mèches peuvent gauchir, voire se rompre, ou entraîner une perte de contrôle et causer des blessures.

2.6.8 Dangers liés à l'utilisation et

à l'entretien du support pour carotteuse

• Installez le support pour carotteuse correctement et conformément au présent mode d’emploi avant de monter la carotteuse et/ou l’unité d'entraînement. Un assemblage correct est important et permet de garantir un fonctionnement impeccable.

• Fixez le support pour carotteuse solidement avec le matériel de montage prescrit et intact sur une surface résistante et plane. Une utilisation uniforme et fiable de la carotteuse et/ou de l’unité d'entraînement est impossible tant que le support pour carotteuse risque de glisser ou de basculer.

• Retirez la fiche de la prise au secteur de la carotteuse et/ou de l’unité d'entraînement avant de monter la carotteuse et/ou l’unité d'entraînement au support pour carotteuse, de procéder à des réglages de l’appareil ou de changer d’accessoires. Le démarrage inopiné de la carotteuse et/ou de l’unité d'entraînement est la cause de nombreux accidents.

• Fixer la carotteuse et/ou l’unité d'entraînement de manière sûr et comme prescrit au support pour carotteuse, avant de commencer à travailler. Un décentrage de la carotteuse et/ou de l’unité d'entraînement sur le support pour carotteuse peut causer une perte du contrôle et des blessures.

• Écartez tous les outils ayant servi aux réglages, les clés et le matériel de montage non requis avant de mettre la de la carotteuse et/ou l’unité d'entraînement en circuit. Un outil, une clé ou du matériel de réglage ou de montage fixé à une partie de l'appareil en rotation ou se trouvant dans une partie de l’appareil en rotation risque de provoquer des blessures.

• Ne surchargez pas le support pour carotteuse et ne vous en servez pas comme échelle ou tréteau. La surcharge ou le fait de se mettre debout sur le support pour carotteuse risque de déplacer le centre de masse du support pour carotteuse vers le haut et de faire basculer le support pour carotteuse.

• Ne vous servez jamais d'accessoires non spécialement prévus et recommandés pour le support pour carotteuse par le fabricant. Le simple fait que vous pouvez fixer un accessoire sur votre support pour carotteuse ne saurait garantir son utilisation fiable.| 79 |

• Il est interdit de visser ou de river des plaques complémentaires ou d'autres pièces non spécifiques de BAIER sur le support pour carotteuse. Ils risqueraient d'endommager le support pour carotteuse et de provoquer des dysfonctionnements.

• Respectez toutes les consignes de sécurité et de travail des accessoires utilisés.

• Il est strictement interdit de placer la manivelle d'avancement sur l’hexagone de l'arbre conique pour serrer l’arbre. Des couples de serrage trop élevés risquent de l’endommager.

• Faites vérifier l'outil électrique après une chute ou l'action de l'humidité. Un outil électrique endommagé est dangereux et inapte à assurer un fonctionnement fiable. Faites vérifier l'outil électrique avant de continuer à vous en servir par une antenne de service après-vente ou un service spécialisé agréé de la société Maschinenfabrik OTTO BAIER GmbH.

• Les travaux de réparation et de maintenance demeurent réservés au domaine de compétence d'un service spécialisé agréé par la société Maschinenfabrik OTTO BAIER GmbH. Tout recours à la responsabilité et à la garantie de la société Maschinenfabrik OTTO BAIER GmbH est exclu au cas contraire. OBSERVATION BDB 8131 Éviter toute surcharge pendant les premières 15 minutes d’utilisation en cas d’emploi de balais en carbone neufs. BDB 817 Limiter le fonctionnement de la machine à la diode verte pendant les premières 15 minutes en cas d’emploi de balais en carbone neufs – apporter une attention particulière aux diodes d’affichage de la poignée (positions 1 et 2, voir figure

• Assurez-vous de n'utiliser que des accessoires et pièces de rechange d’origine BAIER. Les pièces d’origine sont disponibles chez votre revendeur spécialisé autorisé. L'utilisation de pièces d'autres origines augmente le risque de dégradations de la machine et les accidents.

• Une maintenance régulière réalisée par la Maschinenfabrik OTTO BAIER GmbH ou une autre entreprise de maintenance et de réparation autorisée est prescrite. De nombreux accidents sont dus à des outils électriques mal entretenus.

2.6.10 Explication des pictogrammes

sur la machine La marque CE sur un produit signifie que celui-ci correspond à toutes les prescriptions européennes en vigueur et qu’il a été soumis à la procédure d’évaluation de la conformité stipulée. Appareil de catégorie de protection I (BDB 8131 / BDB 817) La machine doit disposer d'isolations appropriées évitant que l'utilisateur puisse entrer en contact avec des pièces métalliques sous tension en cas de défaut. Une protection supplémentaire est assurée en cas de défaillance de l’isolation de base. Appareil de catégorie de protection II (BDB 8131 IS) La machine doit disposer d‘isolations appropriées évitant que l‘utilisateur puisse entrer en contact avec des pièces métalliques sous tension en cas de défaut. La machine est fournie sans conducteur de protection. Éliminez les appareils hors d'usage dans le respect de l'environnement Les appareils hors d'usage contiennent des matériaux importants pour le recyclage, qui doivent être intégrés à un système de recyclage. Il est interdit de jeter les batteries (accus / piles), lubrifiants et substances similaires dans l'environnement. Veuillez remettre les appareils hors d'usage à des systèmes de collecte adéquats de ce fait. Portez une protection acoustique ! Le niveau de pression acoustique évalué, typique A, de cet outil électrique en fonctionnement est supérieur à 85 dB (A). Portez un casque de protection acoustique ! Lire le mode d'emploi ! Avant de commencer tout travail avec et sur la machine, veuillez lire attentivement le présent mode d’emploi, ainsi que les notices de sécurité et celles relatives aux risques et tenez-en compte.| 80 |

3 Caractéristiques techniques

3.1 Données techniques des machines 230 volts

Type de carotteuse diamantée à eau BDB 8131 / BDB 8131 IS BDB 817 Fabricant Maschinenfabrik OTTO BAIER GmbH Tension de service (V / Hz) ~230 / 50 / 60 ~230 / 50 / 60 Puissance absorbée (watts) 1400 1800 Catégorie de protection BDB 8131: / I (ID.: 49312) BDB 8131 IS: / II (ID.: 8104) / I 1ère vitesse 2ème vitesse 1ère vitesse 2ème vitesse Vitesse de rotation à vide (tr/min)

Diamètre des couronnes à eau, mode manuel (mm) 60 – 102 18 – 56 60 – 160 30 – 60 Fixation de l'outil 1¼ UNC et G½ 1¼ UNC et G½ Poids (kg)

6,7 7,0 Réglage électronique de la vitesse – oui Mesure acoustique

(pression acoustique) dB (A)

(puissance acoustique) dB (A)

Vibrations mesurées :

3.2 Données techniques de la machine 110 volts

Type de carotteuse diamantée à eau BDB 817 Fabricant Maschinenfabrik OTTO BAIER GmbH Tension de service (V / Hz) ~110 / 50 / 60 Puissance absorbée (watts) 1400 Catégorie de protection / I 1ère vitesse 2ème vitesse Vitesse de rotation à vide (tr/min)

Diamètre des couronnes à eau, mode manuel (mm) 60 – 160 30 – 60 Fixation de l'outil 1¼ UNC et G½ Poids (kg)

7,0 Réglage électronique de la vitesse oui Mesure acoustique

(pression acoustique) dB (A)

(puissance acoustique) dB (A)

Vibrations mesurées :

Les vitesses indiquées s’entendent comme vitesses maxima pour le diamètre de couronne diamantée indiquée. Selon la nature du matériau à carotter, tel que le béton armé d’épaisseurs différentes, régler la vitesse « au doigté ». Lors du carottage d’armatures de béton avec des grands diamètres de couronnes diamantées à eau, la 1ère vitesse est réglée par défaut.

Poids selon procédure EPTA 01/2003.

Valeur mesurée pour les bruits déterminée conformément à la norme EN 60745. Porter une protection auditive !

Valeurs totales d'oscillation (somme vectorielle triaxiale) déterminée conformément à la norme EN 60745 Les valeurs d'émission d'oscillation indiquée dans ce mode d'emploi sont mesurées selon un procédé de mesure conforme à la norme EN 60745 et peuvent servir à comparer les différents outils électriques entre-eux. Elles sont également appropriées à une estimation provisoire de l'amplitude d'oscillation. Les valeurs d'émission d'oscillation indiquées correspondent essentiellement les applications d'un outil électrique. Une utilisation de l'outil électrique pour d'autres applications, avec des outils électriques divergents ou lors d'une maintenance insuffisante peut entraîner une augmentation sensible de l'amplitude d'oscillation sur la durée totale du travail. Une estimation précise des valeurs d'émission d'oscillation devrait également tenir compte des durées de déconnexion de l'appareil ou des durées de marche à vide. Ceci peut entraîner une réduction sensible de l'amplitude d'oscillation sur la durée totale du travail.| 81 | AVERTISSEMENT Risques potentiels pour la santé dus aux vibrations. Î Des mesures supplémentaires sont à prévoir pour la protection de l'utilisateur, p. ex. le port de gants de protection antivibratils, une main- tenance correcte de l'outil électrique et des pièces rapportées, le fait de tenir les mains au chaud et une bonne organisation des proces- sus de travail.

3.3 Déclaration de conformité

européenne Nous déclarons sous notre propre respon- sabilité que ce produit répond aux normes et documents normatifs suivants : EN62841-1:2015+AC:2015 EN62841-2-1:2018 EN62841-3-6:2014 + AC:2015 + A11:2017 EN55014-1:2017 EN55014-2:2015

EN IEC 61000-3-2:2019

EN61000-3-3:2013 Aux termes des dispositions des Directives 2006/42/CE 2011/65/UE en combinaison avec les consignes de sé- curité documentées dans le mode d’em- ploi et l’utilisation conforme à l'usage pré- vu prescrite. Le responsable de la conception est habilité à rédi- ger les documents techniques. Ils sont disponibles chez : Maschinenfabrik OTTO BAIER GmbH, Heckenwiesen 26, 71679 Asperg Allemagne Thomas Schwab Gérant de société Robert Pichl Responsable de la conception Asperg, le 02 avril 2020

3.4 Caractéristiques de la machine

La carotteuse diamantée à eau BDB 817 est dotée d’une électronique spécialement conçue pour un démarrage en douceur. Elle surveille la vitesse et aide, via les voyants rouge / vert (position 1 et 2, voir figure

), à atteindre le pas de travail le plus favorable et donc les conditions de travail ménageant l’outil. Affichage optique vert : régime optimal pour le carottage vert / rouge : vitesse en zone limite rouge : régime trop faible – débranchement L'électronique prévient les surchauffes et déconnecte la machine si vous n’observez pas cet avertissement et continuez de faire pression sur la machine. Retirer la couronne diamantée à eau de la forure après son immobilisation. La machine peut redémarrer aussitôt. Les carotteuses diamantées à eau BDB 8131 et BDB 817 sont équipées d’un disjoncteur de protection des personnes (PRCD).

3.5 Pièces de la machine et de

commande 1 Carotteuse diamantée à eau 1 DEL verte (uniquement BDB 817) 2 DEL rouge (uniquement BDB 817) 3 Blocage de l'interrupteur MARCHE / ARRÊT 4 Interrupteur MARCHE / ARRÊT 5 Poignée 6 Câble de raccordement 7 Changement de vitesses (1 ère et 2 ème vitesse) 8 Poignée supplémentaire (montage pour gauchers et droitiers) 9 Clé à fourche d'une ouverture de 36 10 Clé à fourche d'une ouverture de 41 11 Disjoncteur de protection des personnes PRCD 12 Prise d'eau avec robinet d'arrêt et accouplement Gardena 13 Taraudage G½″ 14 Filetage mâle 1¼″ UNC 15 Arbre mené

Support pour carotteuse BST 200 (accessoire en option, voir le catalogue BAIER) Le support pour carotteuse est destiné à la réception de carotteuse diamantée d’une puissance maximale de 2,2 kW en combinaison avec des couronnes diamantées à eau pour des matériaux minéraux tels que le béton, le béton armé ou les maçonneries. Le diamètre maximal admissible des| 82 |

couronnes s’élève à 200 mm. L’utilisation d’autres appareils, qui dépassent ces valeurs, est interdite. L’installation du support pour carotteuse peut se faire avec des chevilles, une plaque de mise à vide au sol ou au mur. 1 Élément coulissant 2 Écrou de réglage de l’inclinaison dans le haut 3 Arbre de pignon 4 Butée de tube avec clip 5 Manivelle d’avancement 6 Arbre conique 7 Niveau 8 Plaque de support pour carotteuse 9 Écrou de réglage de l’inclinaison dans le bas 10 Écrou borgne (4x) 11 Vis à tête cylindrique du réglage de l’inclinaison dans le bas 12 Vis à tête cylindrique de l’emmanchement du col de la machine 13 Emmanchement du col de la machine 14 Anneau de garniture 15 Chariot de carottage 16 Boulon hexagonal 17 Levier de serrage 18 Colonne de carottage

Plateau d'aspiration de centrage, non fourni (accessoire nécessaire pour le carottage à eau à la volée, voir le catalogue BAIER) 1 Vis à six pans creux M6 (3) 2 Disque de centrage 3 Rondelle d'étanchéité en caoutchouc 4 Plateau d'aspiration de centrage 5 Rondelles (3) 6 Écrou hexagonal M6 (3) 7 Tubulure de raccordement du tuyau du dépoussiéreur

3.6 Utilisation conforme à l'usage

prévu Carotteuse diamantée à eau Les carotteuses diamantées à eau BDB 8131 et BDB 817 sont appropriées à une utilisation à la volée de même que pour un emploi sur un support pour carotteuse (l’utilisation peut se faire avec un set d’aspiration d’eau dans un tel cas). OBSERVATION Les carotteuses diamantées à eau ne sont pas appropriées aux carottages au-dessus de la tête. Utiliser le plateau d'aspiration de centrage et un aspirateur à eau approprié (p. ex. un dépoussiéreur spécial BAIER) pour le carottage à la volée. En liaison avec des couronnes diamantées à eau et une arrivée d’eau, la carotteuse diamantée à eau permet d'effectuer des carottages à eau dans des matériaux minéraux tels que le béton, le béton armé ou la maçonnerie. Ne jamais travailler sans aspiration d'eau. Le carottage des matériaux ci-après est interdit : le bois, les métaux, le verre etc. Respectez les dispositions applicables aux ma- tériaux à traiter et à l'aspiration dans votre pays. 4 Avant de commencer le travail Pour garantir un travail en toute sécurité avec la carotteuse diamantée à carotteuse diamantée à eau, veuillez suivre les points suivants impérativement avant chaque utilisation :

• Lire toutes les notices de sécurité et de danger de ce mode d’emploi.

• Porter des vêtements de protection, notamment un casque de protection, une protection faciale ou des lunettes de protection, un masque filtrant approprié pour protéger la bouche et le nez, des chaussures de sécurité antidérapantes et un tablier, si besoin est.

• La tension indiquée sur la plaque signalétique doit correspondre à celle de la prise au secteur.

• Avant chaque utilisation, contrôler la machine, la conduite de raccordement, le connecteur, la bonne assise de la couronne diamantée à eau et la fixation du support pour carotteuse.

• Respecter impérativement la dimension du filet de la fixation de la couronne diamantée à eau. Les filets des couronnes diamantées à eau doivent coïncider, sans jeu, avec le filet de la carotteuse diamantée à eau (taraudage G1/2" ou filetage 1¼" UNC). Il est interdit d’utiliser des raccords de réduction ou des adaptateurs pour le montage des couronnes diamantées à eau.

• Contrôlez l’état des couronnes diamantées à eau par un contrôle visuel.| 83 | OBSERVATION Il est interdit d'utiliser des couronnes diamantées à eau endommagées et impératif de les remplacer dans l'immédiat.

• Utiliser uniquement les couronnes diamantées à eau recommandées par la société OTTO BAIER GmbH pour le domaine d’application s'y rapportant. OBSERVATION Une surchauffe ou un calage dans la carotte ou forure risque de détruire la couronne diamantée à eau (voir « Manipulation des couronnes diamantées à eau » page 89). Il est recommandé, dans tout environnement de travail générant des poussières nuisibles pour la santé, de raccorder un dispositif d'aspiration des poussières approprié à la carotteuse diamantée à eau (p. ex. un dépoussiéreur spécial BAIER).

• Raccordez un dispositif d'aspiration d’eau approprié.

• Veiller à visser la poignée supplémentaire fermement sur la machine lors de tout carottage à la volée.

Vérifier le disjoncteur de protection des personnes DANGER Risque de blessure par électrocution. Î Vérifier le disjoncteur de protection des per- sonnes PRCD en principe avant chaque mise en circuit de la carotteuse diamantée à eau (voir ci-dessous). Une vérification de la carot- teuse diamantée à eau et du disjoncteur de pro- tection des personnes PRCD par un électri- cien qualifié est indispensable, si le PRCD ne déclenche pas lors du test ou s’il se débranche plusieurs fois lors de la mise en circuit de la ca- rotteuse diamantée à eau.

Actionner le bouton −ON– (RESET) (2) dès que la fiche de secteur est enfichée et tant que la carotteuse diamantée à eau est hors circuit. Le voyant rouge (1) doit briller.

Actionner le bouton −OFF− (TEST) (3). Le PRCD doit couper, c.-à-d. que le voyant de contrôle rouge (1) doit s’éteindre.

Actionner le bouton −ON− (RESET) (2) une nouvelle fois. La mise en circuit de la carotteuse diamantée à eau doit être possible dorénavant.

• Une vérification de la carotteuse diamantée à eau et du disjoncteur de protection des personnes PRCD par un électricien qualifié est indispensable, si le PRCD ne déclenche pas lors du test ou s’il se débranche plusieurs fois lors de la mise en circuit de la carotteuse diamantée à eau.

• L'utilisation de la carotteuse diamantée à eau avec un disjoncteur de protection des personnes PRCD défectueux est interdit – danger mortel.

Réglage de la vitesse

Régler la vitesse en fonction du diamètre de la couronne (voir « Caractéristiques techniques » page 80) sur le changement de vitesses (1). OBSERVATION Un changement de vitesse pendant le fonctionnement de la machine risque d'endommager la machine. Patienter jusqu’à l’arrêt complet de la machine.

Réglage du support pour carotteuse (accessoires en option) Veuillez respecter les points suivants avant chaque utilisation afin de travailler en toute sécurité avec le support pour carotteuse :

• Contrôler la fixation correcte du support pour carotteuse avant chaque utilisation.

• Contrôler le logement correct et à bloc de la foreuse dans le support pour carotteuse.

Montage de la manivelle d’avancement :

Glissez la manivelle d’avancement (3) selon les besoins à gauche ou à droite sur l’arbre de pignon (4) de sorte à faire coïncider le trou de la manivelle d’avancement (2) sur celui de l’arbre de pignon (1).

Glisser la broche de la butée de tube (1) à travers les trous alignés (2) et faire pression jusqu’à ce que le clip ait pris l’encoche.

Blocage de l’avancement : f Le fait de tirer sur le levier de serrage (1) permet de bloquer le chariot de carottage (2) et, de ce fait, de bloquer l’avancement contre des mouvements imprévus.| 84 |

5.2 Établissement de l'arrivée d’eau

DANGER Risque de blessure par électrocution. Î Protéger la machine contre les projections d’eau. Éviter toute pénétration de l'eau dans les fentes d'air de la machine lors de l'emboî- tement et du déboîtement du tuyau à eau. Utili- ser uniquement des accouplements et flexibles Gardena intacts. S’assurer que les joints d’étanchéité ne sont pas usés ou endommagés. Il est interdit d'utiliser la machine avec des ac- couplements de tuyaux non-étanches.

Raccorder l’arrivée d’eau (1) via l’accouplement (3) à un tuyau à l’aide d’un flexible Gardena (½ pouce).

L’ouverture et la fermeture de l'arrivée d’eau, de même que son réglage de précision, s'opèrent à l'aide du robinet (2).

• Régler le débit d’eau sur un niveau aussi faible que possible afin d’éviter le risque de projections.

5.3 Utilisation du plateau d'aspira-

tion de centrage (accessoires) Procéder uniquement aux carottages à la volée avec un plateau d'aspiration de centrage BAIER et un aspirateur à eau adéquat (p. ex. un dépoussiéreur spécial BAIER). Monter d'abord la rondelle d'étanchéité en caoutchouc et le disque de centrage se rapportant au diamètre de la couronne diamantée à eau avant d'utiliser le plateau d'aspiration de centrage. Le disque d’aspiration de centrage est disponible comme accessoire (voir le catalogue BAIER). AVERTISSEMENT Risque de blessure dû au détachement inopiné du plateau d'aspiration de centrage. Î Vider l'eau contenue dans l'aspirateur à eau de temps en temps lors de carottages de longue durée, étant donné qu'un aspirateur à eau plein n'est plus en mesure d'exercer une aspiration suffisante. Î Le support destiné au plateau d'aspiration de centrage doit être plan et hermétique à l’air.

Choisir le disque de centrage (2) et la rondelle d'étanchéité en caoutchouc (3) en fonction du diamètre de la couronne diamantée à eau. 5 Fonctionnement et com- mande – carottage à la volée Veiller à visser la poignée supplémentaire fermement sur la machine lors de tout carottage à la volée.

5.1 Montage et remplacement de la

couronne diamantée à eau DANGER Risque de blessure par électrocution. Î Retirer le connecteur de la prise au secteur avant de travailler sur la carotteuse diaman- tée à eau. ATTENTION Risque de blessure dû aux outils brûlants. Î L'outil risque de chauffer excessivement lors d'un fonctionnement prolongé. Portez des gants de protection pour remplacer les outils chauds ou patientez jusqu'au refroidissement de l'outil. OBSERVATION Si vous voulez utiliser la carotteuse diamantée à eau sur un support pour carotteuse, vous devez d'abord fixer la machine dans l'emmanchement du col du moteur avant de monter la couronne diamantée à eau.

Visser la couronne diamantée à eau (2) sur le filetage 1¼″ UNC ou la couronne diamantée à eau (3) dans le taraudage G½″ de l’arbre mené (1) jusqu’en butée (filetage à droite).

Immobiliser l’arbre mené (1) avec une clé à fourche de 36.

Serrer la couronne diamantée à eau (2) à bloc avec une clé à fourche de 41.

Serrer la couronne diamantée à eau (3) à bloc avec une clé à fourche de 22 ou de 24. OBSERVATION Vérifier le logement et l’état correct de la couronne diamantée à eau. Il est interdit d'utiliser une couronne diamantée à eau endommagée et impératif de la remplacer dans l'immédiat.| 85 |

Visser la rondelle d'étanchéité en caoutchouc (3) et le disque de centrage (2) sur le plateau d'aspiration de centrage (4). Matériel de vissage composé de 3 vis à tête à six pans creux M6 (1), de 3 rondelles M6 (5) et de 3 écrous hexagonaux M6 (6).

Emboîter le tuyau d'aspiration à eau (2) sur la tubulure (1). OBSERVATION Il se pourrait que l'emboîtement du tuyau d'aspiration exige plus d'effort en présence de températures ambiantes froides.

5.4 Mise en circuit de la carotteuse

diamantée à eau et carottage

• Procéder uniquement aux carottages à eau à la volée avec un plateau d’aspiration de centrage BAIER (voir page 84) et un aspirateur d’eau adéquat, p. ex. un dépoussiéreur spécial BAIER (voir le catalogue BAIER).

• Vérifier tous les points décrits au chapitre « Avant de commencer à travailler » (voir page 82) avant de mettre la carotteuse diamantée à eau en circuit.

Vérifier le disjoncteur PRCD et le mettre en circuit (voir page 83). OBSERVATION Un changement de vitesse pendant le fonctionnement de la machine risque d'endommager la machine. Patienter jusqu’à l’arrêt complet de la machine.

Régler la vitesse en fonction du diamètre de la couronne sur le changement de vitesses (1) (voir « Caractéristiques techniques » page 80).

Aligner le plateau d'aspiration de centrage (1) par rapport à la forure et l’immobiliser.

• Commuter l'aspirateur à eau en service continu.

• S’assurer que le plateau d'aspiration de centrage colle au mur ou au sol.

• Saisir et maintenir la carotteuse diamantée à eau avec les deux mains au niveau des deux poignées en toute circonstance.

• Introduire la couronne diamantée à eau à l'arrêt dans le plateau d'aspiration de centrage en veillant à ce que la couronne diamantée à eau n'entre pas en contact avec le mur ou le sol. OBSERVATION Il est interdit de bloquer l'interrupteur MARCHE / ARRÊT en effectuant des carottages à la volée.

Mettre la carotteuse diamantée à eau en marche via l'actionnement de l'interrupteur MARCHE / ARRÊT (3) et patienter jusqu'à l'atteinte de la vitesse de travail – la diode verte (1) brille. OBSERVATION Seule la BDB 817 dispose d’un réglage électronique de la vitesse à diodes.

Ouvrir l'arrivée d'eau (1) un petit peu. AVERTISSEMENT Risque de blessures dû aux carottes se détachant. Î Contrôler impérativement les locaux se trou- vant en dessous et / ou derrière des carottages à jour et baliser la zone dangereuse. Prévoyez un moyen de protection pour éviter que la ca- rotte ne tombe. OBSERVATION Une surchauffe risque d’émousser ou de détruire la couronne diamantée à eau. La vitesse d'avance ne doit pas être plus élevée que la vitesse de carottage de la couronne diamantée à eau. Il est important, de ce fait, d'éviter toute pression excessive sur la couronne diamantée à eau qui risquerait de la bloquer. Raccorder un dépoussiéreur approprié à la carotteuse diamantée à eau.

• Ajuster la couronne diamantée à eau et carotter en appliquant une légère pression de suivi uniforme.

• Retirer la couronne diamantée à eau un petit peu de la forure à intervalles réguliers pour éliminer les boues de carottage. OBSERVATION Seule la BDB 817 dispose d’un réglage électronique de la vitesse à diodes.

La diode rouge (2) brille si la vitesse d'avance est trop rapide. Réduire immédiatement la vitesse d'avance jusqu’à ce que la diode verte (1) brille à nouveau.| 86 |

L'électronique prévient les surchauffes et déconnecte la carotteuse diamantée à eau en cas d’inobservation de cet avertissement, c.-à-d. en continuant de faire pression sur la machine. Le démarrage et la poursuite du carottage sont alors possibles comme décrit ci-dessus. OBSERVATION La carotteuse diamantée à eau se débranche également si la couronne diamantée à eau ne dispose pas d'une puissance de coupe suffisante. Vérifiez si la couronne diamantée à eau est émoussée dans un tel cas (voir « Manipulation des couronnes diamantées à eau » page 89). Veiller, à supposer que la carotteuse diamantée à eau soit utilisée sans le set d'aspiration d'eau, à recueillir l'eau s’écoulant de la machine pour qu'elle ne provoque pas de dommages.

5.5 Achèvement du carottage

OBSERVATION Éviter d'endommager les segments diamantés et ne débrancher la carotteuse diamantée à eau qu'après avoir presque retiré la couronne diamantée à eau en rotation de la maçonnerie.

• Retirez la carotteuse diamantée à eau lentement de la forure dès l'atteinte de la profondeur souhaitée en veillant à ce que la couronne diamantée à eau continue de tourner – la couronne diamantée à eau demeure encore dans le plateau d'aspiration de centrage.

• Continuer à faire couler l’eau brièvement après le carottage pour rincer les boues de carottage entre la couronne diamantée à eau et la carotte.

Relâcher l'interrupteur MARCHE / ARRÊT (3) afin de mettre la carotteuse diamantée à eau hors circuit.

Arrêter l’arrivée d’eau (1).

• Fermer l’aspiration d’eau.

• Extraire la couronne diamantée à eau dorénavant immobilisée de la forure et enlever simultanément le plateau d'aspiration de centrage. Retirer la carotte OBSERVATION Risque de rupture des segments tranchants de la couronne diamantée à eau et/ou d'endommagements de la couronne diamantée à eau. Ne jamais tenter de dégager la carotte en se servant de la couronne diamantée à eau !

Dégager la carotte bloquée dans le mur avec un outil approprié (p. ex. un burin). 6 Fonctionnement et commande – carottage sur support

6.1 Montage du support pour carot-

teuse par fixation par chevilles La fixation du support pour carotteuse au sol ou au mur est possible avec une vis de fixation.

Se servir de la couronne diamantée à eau pour aligner le support pour carotteuse suivant le trou à forer à l’aide :

Marquer le trou de cheville pour fixer la plaque du support pour carotteuse (5) par la fente de fixation et carotter (trou : Ø 15 mm, profondeur 50 mm).

Placez la vis de fixation (1) avec la cheville de serrage rapide (2) montée dans le trou de cheville.

Aligner la plaque du support pour carotteuse (5) à l’aide du niveau (6) et des quatre écrous borgnes (4).

Vissez la vis de fixation (3) à l’aide d’un outil de serrage (2).

Serrer l’écrou de serrage rapide (1) à bloc avec de légers coups de marteau.

6.1.1 Fixation au mur

Lors de la fixation au mur, utiliser un niveau à bulle d'air externe pour régler la perpendicularité du support pour carotteuse par rapport au trou de la couronne diamantée. Ce réglage ne peut pas être effectué avec le niveau (7) intégré au support pour carotteuse.| 87 |

6.1.2 Montage du support pour

carotteuse par mise à vide du support (accessoires) S’il s'avère impossible de monter le support pour carotteuse avec des chevilles de fixation, il est possible de fixer le support pour carotteuse au sol via une plaque de mise à vide (à commande séparément). Le montage de la plaque de mise à vide forme partie des instructions de montage s’y rapportant.

6.2 Réglage de l’inclinaison sur le

support pour carotteuse Le support pour carotteuse peut être réglé progressivement jusqu’à l'atteinte d'une inclinaison de 45°.

Détacher la vis à tête cylindrique supérieure (3) et les deux vis à tête cylindrique inférieures (2) du réglage angulaire, il se pourrait qu’il soit requis de maintenir les écrous sur le côté opposé.

Régler le support pour carotteuse (1) sur l’angle de carottage souhaité.

Resserrer les deux vis à tête cylindrique inférieures (2) et la vis à tête cylindrique supérieure (3) à bloc. OBSERVATION

Ne pas réutiliser le support pour carotteuse avant d’avoir serré les trois vis à tête cylindrique (2 et 3) à bloc.

6.3 Fixation de la carotteuse dia-

mantée à eau au support pour carotteuse

Bloquer le chariot de carottage (2) avec le levier de serrage (1).

Dévisser l’arbre conique (2) et le retirer du chariot de carottage (4) jusqu’à la butée.

Suspendre l’emmanchement du col de la machine (3) par le haut dans l’emmanchement du chariot de carottage (1) et presser l’emmanchement du col de la machine (3) en arrière.

Glisser l’arbre conique (2) à travers l’emmanchement du col de la machine (3) et serrer à bloc avec un clé à fourche. OBSERVATION Il est strictement interdit de serrer l'arbre conique avec la manivelle d’avancement à bloc, étant donné que des couples trop élevés pourraient l’endommager.

Détacher les deux vis à tête cylindrique (3) sur l’emmanchement du col de la machine (2).

Insérer la foreuse (4) par le haut jusqu’à la butée dans l’emmanchement du col de la machine (2) du support pour carotteuse.

Resserrer les vis à tête cylindrique (3) à bloc.

• Procéder dans l’ordre inverse pour extraire la foreuse diamantée du support pour carotteuse.

6.4 Réglage du jeu de guidage sur le

chariot de carottage Le chariot de carottage doit fonctionner sans jeu et son réglage est effectué via deux vis à six pans creux.

Détacher le levier de serrage (1).

Détacher les deux contre-écrous (2).

Réajuster les deux vis à six pans creux (3) jusqu’à ce que le jeu soit éliminé.

Serrer les deux contre-écrous (2).

Tourner le croisillon (4) dans les deux sens et contrôler le fonctionnement sans jeu du chariot de carottage (5). OBSERVATION Le jeu est correctement réglé si le chariot de carottage avec la carotteuse diamantée à eau montée ne se déplace pas ou ne se déplace que très lentement vers le bas par son propre poids, tant que le levier de serrage est détaché.

6.5 Mise en circuit de la carotteuse

diamantée à eau et carottage

• Vérifier tous les points décrits au chapitre « Avant de commencer à travailler » (voir pages 82 et suiv.) avant de mettre la carotteuse diamantée à eau en circuit.

• Choisir une couronne et la monter (voir « Montage et remplacement de la couronne diamantée à eau » page 84).| 88 |

OBSERVATION Un changement de vitesse pendant le fonctionnement de la machine risque d'endommager la machine. Patienter jusqu’à l’arrêt complet de la machine.

Régler la vitesse en fonction du diamètre de la couronne (voir « Caractéristiques techniques » page 80) sur le changement de vitesses. AVERTISSEMENT Risque de blessures dû aux carottes se détachant. Î Contrôlez impérativement les locaux se trou- vant en dessous et/ou derrière les perforations et balisez la zone dangereuse. Prévoyez un moyen de protection pour éviter que la carotte ne tombe.

Mettre la carotteuse diamantée à eau en circuit et patienter jusqu’à l'atteinte de la vitesse de travail – la diode verte (1) brille. OBSERVATION Seule la BDB 817 dispose d’un réglage électronique de la vitesse à diodes.

Ouvrir l'arrivée d'eau (1) un petit peu.

Plonger doucement la couronne diamantée dans le matériau à carotter en tournant le croisillon dans le sens des aiguilles d’une montre – la diode verte (1) ne doit pas s’éteindre. OBSERVATION Seule la BDB 817 dispose d’un réglage électronique de la vitesse à diodes.

• Accroître l’avancement dès que la couronne diamantée est visiblement plongée dans le matériau à forer. OBSERVATION Une surchauffe risque d’émousser ou de détruire la couronne diamantée. La vitesse d'avance ne doit pas être plus élevée que la vitesse de carottage de la couronne diamantée. Éviter d'exercer une pression trop forte sur la couronne diamantée de ce fait (voir « Manipulation des couronnes diamantées à eau » page 89). OBSERVATION Seule la BDB 817 dispose d’un réglage électronique de la vitesse à diodes.

La diode rouge (2) brille si la vitesse d'avance est trop rapide. Réduire immédiatement la vitesse d'avance jusqu’à ce que la diode verte (1) brille à nouveau. L'électronique prévient les surchauffes et déconnecte la carotteuse diamantée à eau en cas d’inobservation de cet avertissement, c.-à-d. en continuant de faire pression sur la machine. Le démarrage et la poursuite du carottage sont alors possibles comme décrit ci-dessus. OBSERVATION La carotteuse diamantée à eau se débranche également si la couronne diamantée ne dispose pas d'une puissance de coupe suffisante. Vérifiez si la couronne diamantée est émoussée dans un tel cas (voir « Manipulation des couronnes diamantées à eau » page 89).

6.6 Achèvement du carottage

• Continuer à faire couler l’eau brièvement après le carottage pour éliminer les boues de carottage entre la couronne diamantée à eau et la carotte.

• Extraire la couronne diamantée à eau lentement de la forure contre le sens des aiguilles d’une montre.

Débrancher la carotteuse diamantée à eau.

Arrêter l’arrivée d’eau (1).

• Fermer l’aspiration d’eau.| 89 | Carottage à jour OBSERVATION Risque de déformation ou de cassure ! Ne pas taper sur la couronne diamantée avec des objets durs ! Si la carotte est bloquée dans la couronne diamantée, taper sur celle-ci avec du bois tendre ou du plastique de manière à dégager la carotte. Pas de carottage à jour (trou borgne) OBSERVATION Un calage de la couronne diamantée dans la carotte risque de détruire la couronne diamantée à eau. Ne jamais tenter de dégager la carotte en se servant de la couronne diamantée !

Si après avoir retiré la couronne diamantée, la carotte est encore bloquée dans la forure, elle pourra être détachée à l’aide d’un outil approprié (p. ex. un burin). 7 Nettoyage DANGER Risque de blessure par électrocution. Î Retirer le connecteur de la prise au secteur avant de travailler sur la carotteuse diaman- tée à eau. Nettoyer la machine après chaque carottage.

• Retirer la carotteuse diamantée à eau du support pour carotteuse le cas échéant.

• Nettoyer la machine avec soin et souffler à l’air sous pression.

• Graisser légèrement le filet de la fixation de la couronne à eau.

• Nettoyer le plateau d'aspiration de centrage sous l'eau courante, s'il a été utilisé

• Nettoyer le support pour carotteuse avec soin, s'il a servi, et terminer le nettoyage à l'air comprimé. f Appliquer une fine couche de graisse sur le guidage du chariot de carottage.

• Veiller à ce que les manches soient secs et exempts de graisse. 8 Maintenance DANGER Risque de blessure par électrocution. Î Retirer le connecteur de la prise au secteur avant de travailler sur la carotteuse diaman- tée à eau. La maintenance de la carotteuse diamantée à eau est prescrite au moins une fois par an. Une maintenance est également nécessaire après l'usure des balais de charbon. OBSERVATION BDB 8131 Éviter toute surcharge pendant les premières 15 minutes d’utilisation en cas d’emploi de balais en carbone neufs. BDB 817 Limiter le fonctionnement de la machine à la diode verte pendant les premières 15 minutes en cas d’emploi de balais en carbone neufs – apporter une attention particulière aux diodes d’affichage de la poignée (positions 1 et 2, voir figure

Seule la société Maschinenfabrik OTTO BAIER GmbH est autorisée à déléguer des entreprises de maintenance et de réparation habilitées à entretenir la machine. Veillez à l’utilisation exclusive de pièces de rechange et d’accessoires d’origine BAIER (voir le catalogue BAIER). 9 Manipulation des couronnes diamantées à eau

Utiliser et ranger toujours les couronnes diamantées à eau dans le respect des indications du fabricant.

• Segments diamantés trop tendres : f les couronnes diamantées à eau s'usent trop rapidement lors d'une sollicitation très élevée. Remède : le matériau à usiner exige des couronnes diamantées à eau d'un alliage plus dur.

• Segments diamantés trop durs : f Les grains de diamant s'émoussent et ne s'ébrèchent pas de l'alliage. Les couronnes diamantées à eau ne fournissent plus la puissance de coupe nécessaire. Remède : le matériau à usiner exige des| 90 |

couronnes diamantées à eau d'un alliage plus tendre.

• Il faut savoir que la couronne diamantée à eau frotte de plus en plus sur une poussière de carottage « tendre » si vous travaillez sans rinçage à l’eau. Les segments de la couronne chauffent de ce fait ; ils deviennent tendres et les éclats de diamant s’enfoncent dans le matériau porteur. La couronne diamantée à eau perd de son tranchant. La puissance de coupe diminue et l’utilisateur augmente la pression sur la couronne diamantée à eau, ce qui renforce l’effet. Les segments de la couronne à eau sont « vitrés » après quelques carottages ou cassent à la moindre résistance dans la pierre et ceci impose le remplacement de la couronne diamantée à eau.

• Il est possible de dégager les diamants enfoncés et de réaviver la couronne diamantée à eau via un aiguisage intermédiaire de la couronne diamantée à eau à l'aide d'une pierre à réaviver professionnelle BAIER (Réf. 15453) ou d'une pierre tendre.

• Un refroidissement par eau des segments de la couronne est nécessaire par aspiration pour accroître la durée de vie de la couronne diamantée à eau et maintenir une vitesse de coupe élevée.

• Une pression de coupe excessive peut provoquer une fatigue du matériau du métal- support et la formation de fissures par conséquent. Assurez-vous que la couronne diamantée à eau est exempte de fissures avant l'utilisation.

Patienter jusqu'à l'atteinte de la vitesse de travail – la diode verte (1) brille – avant d'introduire la couronne diamantée à eau dans le mur. OBSERVATION Seule la BDB 817 dispose d’un réglage électronique de la vitesse à diodes. 10 Mise au rebut Remettez l'appareil et son conditionnement à un poste de recyclage dans le respect des dispositions légales de protection de l'environnement valables dans votre pays. 11 Fournitures Veuillez prendre connaissance des pièces spécifiques à votre commande figurant sur le bordereau de livraison joint. Les fournitures des versions de base figurent sur le tableau ci-dessous. Adressez-vous à votre revendeur en cas de pièces manquantes ou endommagées. Carotteuse diamantée à eau Réf. Carotteuse diamantée à eau Outil Clé à fourche de 36 Clé à fourche de 41 Support pour carotteuse BST 200 230 Volt BDB 8131 49312 x x BDB 8131 IS (Catégorie de protection II) 8104 x x BDB 817 57190 x x BDB 817 Système de carottage à eau 57927 x x x 110 Volt BDB 817 9089 x x x Pièces fournies| 91 | 12 Garantie Les outils électriques commercialisés par la société Maschinenfabrik OTTO BAIER GmbH répondent aux prescriptions de prévention des dangers mortels et de protection de la santé prévues par la Loi sur les matériaux et outils techniques servant aux besoins de la profession. Nous garantissons une qualité parfaite de nos produits et prenons en charge les coûts d’une retouche par remplacement des pièces endommagées ou d'un remplacement par un appareil neuf dans le cas de vices de construction, de matériel et / ou de fabrication pendant la durée de la garantie. La durée de validité de la garantie s'élève à 12 mois pour une utilisation professionnelle. Les conditions du recours à la garantie pour cause de vices de construction, de matériel et / ou de fabrication sont :

1. Justificatif d’achat et observation du mode

d’emploi Le recours à la garantie impose la présentation de l'original du ticket de caisse ou de la facture. Le ticket de caisse ou la facture doit mentionner l’adresse complète, la date d’achat et la désignation du type du produit. Le respect du mode d’emploi de la machine respective et des notices de sécurité doit être garanti. Le fabricant décline toute responsabilité pour les dommages causés par des fausses manœuvres.

2. Utilisation conforme de la machine

Les produits de la fabrique de machines OTTO BAIER GmbH sont conçus et fabriqués pour répondre à des fins spécifiques. Le recours à la garantie du fabricant est exclu lors de toute utilisation non-conforme à l'usage prévu aux termes du mode d'emploi ou autre que celle y étant prévue ou de l’utilisation d’accessoires inappropriés. Le recours à la garantie est également exclu lors d'une utilisation des machines en service continu et à la tâche ainsi qu'en location ou prêt.

3. Respect des intervalles de maintenance

Une maintenance régulière par nos soins ou par une entreprise de maintenance et de réparation dûment autorisée est la condition sine qua non de tout recours à la garantie. La maintenance est prescrite après l’usure des balais de charbon, cependant au moins une fois par an. Le nettoyage des machines doit se faire dans le respect des dispositions du mode d’emploi. Le recours à la garantie est toujours exclu lors de toute intervention de tiers (ouverture de la machine). Les travaux de maintenance et de nettoyage ne sont généralement pas garantis.

4. Utilisation de pièces de rechange d’origine

BAIER Veillez à l'utilisation exclusive d'accessoires et de pièces de rechange d’origine BAIER. Ils sont disponibles chez votre revendeur spécialisé autorisé. Utilisez les types et quantités de graisses prescrites à la liste des graisses en vigueur. L'utilisation de pièces d'autres origines augmente le risque de dégradations de la machine et les accidents. Le recours à la garantie est toujours exclu pour les machines démontées, partiellement démontées et réparées avec des pièces d'autres origines.

Certaines pièces sont soumises à une usure due à l’utilisation, voire à une usure normale par l’emploi de l’outil électrique concerné. Les pièces d'usure sont notamment les balais de charbon, roulements à billes, interrupteurs, cordons d'alimentation, joints d’étanchéité, bagues à lèvres. La garantie ne s'applique pas aux pièces d'usure.| 92 |
