Type de produit	Système d'entraînement à piles pour filetage de tuyaux
Marque	RIDGID
Modèle	760 FXP Power Drive (configurations 11-R et 12-R)
Dimensions	706 x 132 x 231 mm
Poids	10,9 kg (sans bloc-piles ni accessoires)
Alimentation	Bloc-piles lithium-ion RIDGID RB-FXPXX, 54 V CC, 20 A
Moteur	Moteur à courant continu sans balais, 1080 W
Vitesse à vide	42 tr/min
Capacité de filetage	Tuyaux de 1/8" à 2" (3 à 50 mm) avec têtes de filière RIDGID 11-R ou 12-R
Fonctions principales	Filetage de tuyaux (pas à droite et à gauche), entraînement de coupe-tubes RIDGID 258/25XL, utilisation avec adaptateur carré 15/16"
Sécurité	Stabilisateur fourni, inverseur marche avant/arrière, arrêt immédiat par gâchette, témoins LED d'état, arrêt automatique en cas de déplacement axial excessif
Connectivité	Sans fil (Bluetooth), compatible avec l'application RIDGID Link (iOS/Android), portée max 10 m
Entretien	Nettoyer les surfaces après usage, remplacer les filières par jeu complet, lubrifier le stabilisateur avec huile minérale légère
Pièces détachées et accessoires	Voir catalogue RIDGID : blocs-piles (4,0 Ah et 8,0 Ah), adaptateurs, têtes de filière, stabilisateur n°692, système de lubrification n°418, étaux TRISTAND
Réparabilité	Confier uniquement à un réparateur RIDGID agréé, utiliser des pièces de rechange d'origine
Garantie	Garantie à vie (conditions : défauts de matériau ou de main-d'œuvre)
Température de fonctionnement	-20 °C à 60 °C
Température de remisage	-20 °C à 60 °C

FOIRE AUX QUESTIONS - 760 FXP RIDGID

Quelle est la capacité de filetage du RIDGID 760 FXP ?

Le système d'entraînement 760 FXP permet de fileter des tuyaux de 1/8" à 2" de diamètre (3 à 50 mm) avec les têtes de filière RIDGID 11-R ou 12-R. Il peut également fileter des boulons de 1/4" à 1" avec la tête 00-RB.

Quel type de batterie utilise le 760 FXP ?

Il fonctionne exclusivement avec des blocs-piles lithium-ion RIDGID de la série RB-FXPXX, par exemple RB-FXP40 (4,0 Ah) ou RB-FXP80 (8,0 Ah). La tension nominale est de 54 V CC.

Comment installer une tête de filière sur le 760 FXP ?

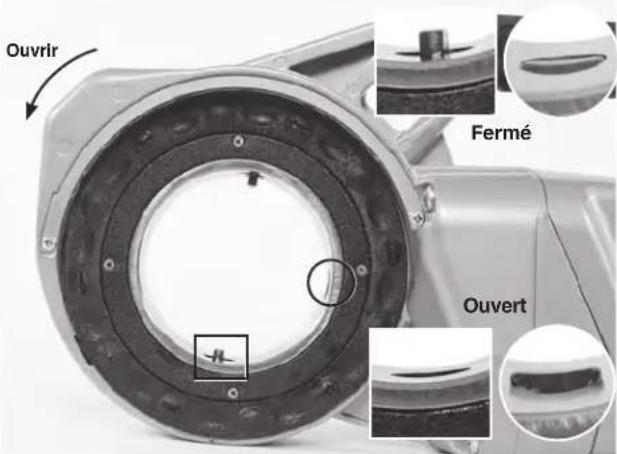

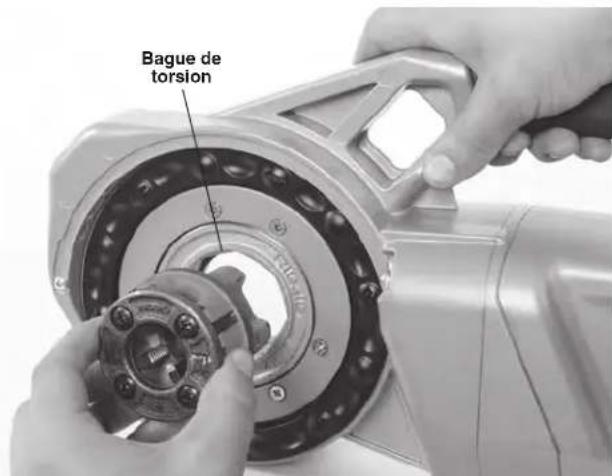

Pour les têtes 12-R ou l'adaptateur 11-R (1/4" à 2"), tournez la bague d'entraînement dans le sens antihoraire pour ouvrir le mécanisme, insérez la tête à fond jusqu'au déclic, puis relâchez. Pour les têtes 11-R jusqu'à 1-1/4", installez d'abord l'adaptateur, puis poussez l'extrémité octogonale de la tête jusqu'à ce qu'elle soit retenue par la bague de torsion.

Comment utiliser le stabilisateur fourni ?

Placez le stabilisateur sur le tuyau avec l'extrémité de son bras à fleur du tuyau et son bâti à l'horizontale. Serrez la vis fermement après avoir aligné les mâchoires. Le stabilisateur aide à résister au couple de filetage et réduit les risques de retour de manivelle.

Que faire si l'appareil ne démarre pas ?

Vérifiez d'abord que le bloc-piles est chargé et correctement inséré. Si l'appareil a surchauffé, retirez la batterie pendant 30 minutes avant de réessayer. Si le problème persiste, consultez le tableau de dépannage de la notice.

Comment remplacer les filières ?

Retirez les quatre vis du couvercle de la tête de filière, ôtez l'ancien jeu de filières, placez les nouvelles en respectant les numéros correspondant aux ergots (chiffre vers le haut), remontez le couvercle en serrant partiellement les vis, puis vissez la tête sur un tuyau pour aligner les filières avant de serrer définitivement les vis.

Puis-je utiliser le 760 FXP pour d'autres applications que le filetage ?

Oui, il peut entraîner les coupe-tubes RIDGID 258/25XL (en marche arrière) et, avec l'adaptateur de carré 774, tourner des carrés de 15/16". Pour toute autre utilisation, évaluez le couple et préparez un support adapté.

Comment connecter l'outil à l'application RIDGID Link ?

Téléchargez l'application RIDGID Link depuis l'App Store ou Google Play. Sur l'outil, le voyant LED bleu clignote quand la connexion est possible. Lancez l'application, recherchez les outils à proximité et sélectionnez le 760 FXP. La portée max est de 10 m.

Quelle huile de coupe est recommandée ?

Utilisez exclusivement les huiles de coupe RIDGID Nu-Clear, Endura-Clear ou Extreme Performance. L'huile RIDGID Dark et les types inappropriés réduisent la durée de vie des filières et la qualité du filetage.

Où trouver le numéro de série et la date de fabrication ?

La plaque signalétique se trouve sur le logement du bloc-piles, sous la poignée. Les quatre derniers chiffres du numéro de série indiquent le mois et l'année de fabrication.

MODE D'EMPLOI 760 FXP RIDGID

Système d'entraînement 760 FXP Power Drive

Familiarisez-vous avec ce mode d'emploi avant d'utiliser l'appareil. Tout manque de compréhension ou d'adhésion aux consignes ci-après augmenterait les risques de choc électrique, d'incendie et/ou de grave blessure corporelle.

Système d'entraînement 760 FXP Power Drive

Inscrivez ci-dessous le numéro de série de l'appareil indiqué sur sa plaque signalétique pour future référence.
No de série

Table des matières

Symboles de sécurité....19

Consignes générales visant la sécurité des appareils électriques\*

Sécurité des lieux....19

Sécurité électrique 19

Sécurité individuelle 20

Utilisation et entretien des appareils électriques....20

Utilisation et entretien des appareils à piles....21

Service après-vente 21

Consignes de sécurité spécifiques....21

Sécurité du système d'entraînement....21

Coordonnées RIDGID ^® 22

Description....22

Caractéristiques techniques....24

Equipements de base 24

Inspection préalable....24

Préparation et fonctionnement

Montage des têtes de filière 26

Résistance au retour de manivelle de l'appareil....28

Installation et retrait du bloc-piles....29

L'opération de filetage....29

Terminaison du filetage 29

Inspection du filetage 30

Connexion à l'application RIDGID Link (communication sans fil)....31

Autres utilisations du système d'entraînement 760 FXP Power Drive....31

Remisage....32

Entretien 32

Nettoyage 32

Remplacement des filière....32

Dépannage....33

Révisions et réparations....34

Huile de coupe....34

Accessoires 34

Recyclage 34

Compatibilité électromagnétique (EMC)....35

Déclaration FCC/ICES ....Recto de page de garde

Déclaration CE ....Recto de page de garde

Garantie à vie Page de garde

*Traduction du texte d'origine en anglais.

Symboles de sécurité

Les symboles et mots clé de sécurité indiqués dans ce manuel et affichés sur l'appareil servent à souligner d'importantes consignes de sécurité. Ce qui suit permettra de mieux comprendre la signification de tels mots clés et symboles.

Ce symbole sert d'avertissement aux dangers physiques potentiels. Le respect des consignes qui le suivent limitera les risques d'accident, dont certains pourraient être mortels.

DANGER

Le terme « DANGER » signale une situation dangereuse qui, si elle n'est pas évitée, entrainera la mort ou de graves blessures corporelles.

VERTISSEMENT

Le terme « AVERTISSEMENT » signale une situation dangereuse qui, si elle n'est pas évitée, pourrait entrainer la mort ou de graves blessures corporelles.

PRUDENCE

Le terme « PRUDENCE » indique une situation dangereuse qui, si elle n'est pas évitée, pourrait occasionner des blessures minimales ou modérées.

AVIS IMPORTANT Le terme « AVIS IMPORTANT » précède des informations concernant la protection des biens.

Ce symbole indique la nécessité de se familiarisez avec le mode d'emploi avant d'utiliser le matériel. Le mode d'emploi renferme d'importantes consignes visant la sécurité et le fonctionnement du matériel.

Ce symbole indique la nécessité de porter des lunettes de sécurité à visières ou étanches et un casque anti-bruit lors de l'utilisation de ce matériel afin de limiter les risques de blessure.

Ce symbole indique un risque d'écrasement des mains, doigts et autres membres par les galets en rotation.

Ce symbole indique un risque de choc électrique.

Ce symbole signale le risque de renversement du matériel et des matériaux et les blessures qu'ils pourraient occasionner.

Ce symbole déconseille le port de gants en cours d'opération afin d'éviter leur embobinage dans le mécanisme.

Ce symbole indique la nécessité d'utiliser un stabilisateur afin de résister au couple développé par l'appareil et éviter les risques de traumatisme, écrasement et/ou autres blessures.

Ce symbole indique que l'appareil pèse plus de 55 livres (25 kg) et qu'il convient de prendre les précautions nécessaires lors de sa manipulation afin de limiter les risques de blessure.

Consignes de sécurité générales visant les appareils électriques\*

AVERTISSEMENT

Familiarisez-vous avec l'ensemble des consignes de sécurité, les instructions, les illustrations et les caractéristiques techniques visant cet appareil électrique. Le non-respect de l'ensemble des consignes ci-dessous augmenterait les risques de choc électrique, d'incendie et/ou de grave blessure corporelle.

Conservez l'ensemble des consignes de sécurité et d'utilisation pour future référence !

Le terme « appareil électrique » utilisé dans les avertissements couvre à la fois les appareils sur secteur et les appareils à piles.

Sécurité des lieux

- Assurez la propreté et le bon éclairage des lieux. Les endroits encombrés ou sombres invitent les accidents.

- Ne pas utiliser d'appareils électriques dans les milieux volatiles tels qu'en présence de liquides, gaz ou poussières inflammables. Les appareils électriques produisent des étincelles susceptibles d'en-flammer les poussières ou gaz présents.

- Eloignez les enfants et les curieux lors de l'utilisation d'un appareil électrique. Les distractions risquent de vous faire perdre le contrôle de l'appareil.

Sécurité électrique

- La fiche de l'appareil électrique doit correspondre à la prise de courant utilisée. Ne jamais tenter de modifier la fiche de manière quelconque. Ne pas utiliser d'adaptateur sur un appareil équipé d'une fiche de terre. Les fiches et prises non-modifiées et adaptées les unes aux autres limiteront les risques de choc électrique.

- Evitez tout contact avec des surfaces reliées à la terre ou à la masse telles que tubeteries, radiateurs, cuisinières ou réfrigérateurs. Tout contact du corps avec la terre ou une masse augmente les risques de choc électrique.

• Ne pas exposer les appareils électriques à l'eau ou aux intempéries. La pénétration d'eau à l'intérieur d'un appareil électrique augmentera les risques de choc électrique.
• Ne pas maltraiter le cordon d'alimentation. Ne jamais utiliser le cordon d'alimentation de l'appareil pour le transporter, le tirer ou le débrancher. Eloignez le cordon des sources de chaleur, de l'huile, des bords tranchants et des mécanismes en marche. Les cordons d'alimentation endommagés augmentent les risques de choc électrique.
• Lors de l'utilisation de l'appareil à l'extérieur, prévoyez une rallonge électrique homologuée pour ce type d'emploi. Cela limitera les risques de choc électrique.
• S'il est inévitable d'utiliser l'appareil dans des endroits humides, prévoyez une source d'alimentation protégée par disjoncteur différentiel. La présence d'un disjoncteur différentiel limitera les risques de choc électrique.
• S'il est inévitable d'utiliser l'appareil dans des endroits humides, prévoyez une source d'alimentation protégée par dispositif anti-courant résiduel (RCD). La présence d'un RCD limitera les risques de choc électrique.
• Cet appareil devrait toujours être protégé par un dispositif anti-courant résiduel de 30 mA ou moins.

Sécurité individuelle

• Soyez attentif, restez concentré et faites preuve de bon sens lors de l'utilisation de ce type d'appareil. Ne jamais utiliser ce matériel lorsque vous êtes fatigué ou sous l'influence de drogues, de l'alcool ou de médicaments. Lors de l'utilisation d'un appareil électrique, un instant d'inattention risque d'entraîner de graves lésions corporelles.
• Prévoyez les équipements de protection individuelle appropriés. Portez systématiquement une protection oculaire. Selon le cas, le port d'un masque à poussière, de chaussures de sécurité antidérapantes, du casque ou d'une protection auriculaire peut aider à limiter les risques de lésion corporelle.

• Evitez les démarrages accidentels. Assurez-vous que son interrupteur est éteint avant de brancher l'appareil, y introduire un bloc-piles, le soulever ou le transporter. Porter un appareil électrique avec son doigt sur l'interrupteur, voire le brancher lorsque son interrupteur est en position « Marche » est une invitation aux accidents.

• Retirez toute clé ou dispositif de réglage éventuel avant de mettre l'appareil en marche. Une clé ou tout autre dispositif de réglage engagé sur un élément mécanique pourrait provoquer un accident.

• Ne vous mettez pas en porte-à-faux. Maintenez une bonne assiette et un bon équilibre à tout moment. Cela assurera un meilleur contrôle de l'appareil en cas d'imprévu.
• Habillez-vous de manière appropriée. Ne portez ni accessoires, ni bijoux. Eloignez vos cheveux, vos vêtements et vos gants des mécanismes lorsque l'appareil fonctionne. Les foulards, les bijoux et les cheveux longs risquent d'être entraînés par les mécanismes en rotation.
• Vérifiez le bon raccordement et fonctionnement des aspirateurs de poussière éventuels. De tels aspirateurs peuvent limiter les risques associés à la dispersion des poussières.
• Ne permettez pas la familiarité issue d'une utilisation fréquente de l'appareil vous rendre complaisant au point d'ignorer les principes de sécurité applicables. La moindre inattention peut engendrer de graves blessures corporelles dans une fraction de seconde.

Utilisation et entretien des appareils électriques

• Ne forcez pas l'appareil. Prévoyez l'appareil le mieux adapté aux travaux envisagés. Un appareil adapté produira de meilleurs résultats et un meilleur niveau de sécurité lorsqu'il fonctionne au régime prévu.
• N'utilisez pas d'appareil dont l'interrupteur marche/arrêt ne fonctionne pas correctement. Tout appareil qui ne peut pas être contrôlé par son interrupteur est considéré dangereux et doit être réparé.
• Débranchez l'appareil ou retirez son bloc-piles avant tout réglage, remplacement d'outils ou stockage. De telles mesures préventives aideront à limiter les risques de démarrage accidentel de l'appareil.
• Rangez les appareils électriques non utilisés hors de la portée des enfants. L'utilisation de cet appareil doit être exclusivement réservé à du personnel ayant reçu une formation adéquate. Tout appareil électrique peut devenir dangereux entre les mains d'un novice.
• Assurez l'entretien régulier des appareils électriques et de leurs accessoires. Assurez-vous de l'absence d'éléments grippés ou endommagés, voire toute autre anomalie susceptible de nuire au bon fonctionnement et à la sécurité de l'appareil.

Faites réparer tout appareil endommagé avant de le réutiliser. De nombreux accidents sont le résultat d'appareils mal entretenus.

• Assurez l'affutage et la propreté des outils de coupe. Des outils de coupe correctement entretenus et affutés sont moins susceptibles de se gripper et sont plus faciles à contrôler.
• Utilisez l'appareil, ses accessoires et ses outils selon les consignes ci-présentes, tout en tenant compte des conditions de travail existantes et de la nature des travaux envisagés. Toute utilisation de l'appareil à des fins autres que celles prévues augmenterait les risques d'accident.
• Nettoyez systématiquement les poignées et autres surfaces de prise-en-main de l'appareil. Des poignées ou autres surfaces glissantes peuvent compromettre la sécurité d'utilisation de l'appareil en cas d'imprévu.

Utilisation et entretien des appareils à piles

• Ne recharger les bloc-piles qu'avec le type de chargeur spécifiquement prévu par le fabricant. Un chargeur mal adapté augmenterait les risques d'incendie.
• N'utilisez que le type de bloc-piles spécifiquement prévu pour l'appareil. L'utilisation de tout autre type de bloc-piles augmenterait les risques d'accident et d'incendie.
• Eloignez tout bloc-piles non utilisé des objets métalliques tels que trombones, pièces de monnaie, clés, clous, vis ou autres petits objets métalliques qui risqueraient de ponter les bornes du bloc-piles. Un court-circuit entre les bornes de piles pourrait occasionner des brulures ou provoquer un incendie.
• En cas d'incident, évitez tout contact avec l'électrolyte éventuellement éjecté du bloc-piles. En cas de contact accidentel, rincez les zones atteintes à grande eau. En cas de contact oculaire, consultez un médecin. L'électrolyte du bloc-piles peut occasionner des irritations et brulures.
• Ne jamais utiliser de bloc-piles ou appareil endommagé ou modifié. Les piles endommagées sont imprédictibles et augmentent les risques d'incendie, d'explosion et de blessure.
• Ne jamais exposer un bloc-piles ou appareil électrique au feu ou à des températures excessives. Une exposition au feu ou à des températures de plus de 265 °F (130 °C) augmenterait les risques d'explosion.
• Respectez l'ensemble des consignes de rechargement du bloc-piles et de l'appareil, notamment

celles visant les limites de température ambiante visées dans les instructions. Un rechargement inapproprié ou à des températures ambiantes hors de celles spécifiées augmenterait les risques d'incendie.

Service après-vente

• Confiez la révision de l'appareil à un réparateur qualifié pouvant justifier l'emploi de pièces de rechange d'origine. Cela assurera la sécurité opérationnelle de l'appareil.
• Ne jamais tenter de réparer un bloc-piles endommagé. La réparation d'un bloc-piles endommagé doit être confiée au fabricant ou à un réparateur agréé.

Consignes de sécurité spécifiques

AVERTISSEMENT

La rubrique suivante contient d'importantes consignes de sécurité visant ce type d'appareil en particulier. Lisez-les soigneusement avant d'utiliser le système d'entraînement 760 FXP Power Drive afin de limiter les risques de choc électrique et de graves blessures corporelles.

CONSERVEZ CES CONSIGNES POUR FUTURE REFERENCE !

Gardez ce manuel à portée de main de l'utilisateur.

Sécurité du système d'entraînement

• Utilisez systématiquement le stabilisateur fourni avec l'appareil. Une perte de contrôle en cours d'opération augmenterait les risques d'accident.
• Gardez vos manches et votre blouson boutonnés en cours d'opération. Ne vous penchez pas sur l'appareil ou sur le tuyau. Vos vêtements risqueraient de s'entortiller autour de l'appareil ou du tuyau.
• Un seul individu doit contrôler à la fois le processus et le fonctionnement de l'appareil. La participation d'autres individus diminuerait le contrôle absolu de l'utilisateur et augmenterait les risques d'accident.
• Assurez-vous de la propreté du sol et de l'absence de matières visqueuses (huile, etc.). Les sols glissants sont une invitation aux accidents.
• Ne portez pas de gants lors de l'utilisation de cet appareil. Ne vous penchez pas sur l'appareil ou sur le tuyau. Des gants risqueraient de s'entortiller autour du tuyau ou de l'appareil lui-même.

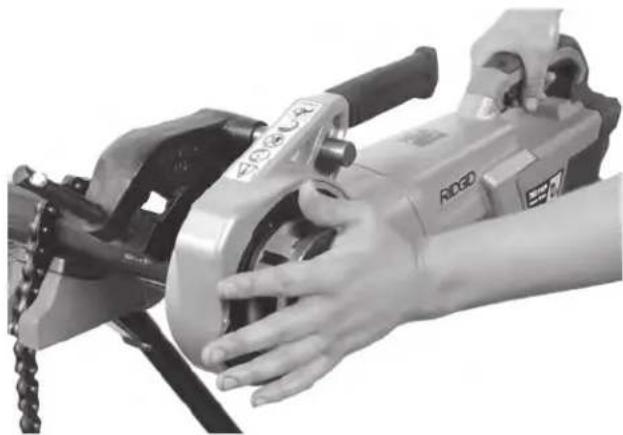

• Malgré la présence du stabilisateur prévu, tenez le système d'entraînement fermement en cours de

filetage et lors du retrait de la tête de filière afin de mieux résister au couple généré (retour de manivelle) en cours d'opération. Cela limitera les risques d'accident.

• Respectez les consignes d'utilisation de l'appareil. Ne jamais l'utiliser pour le forage de trous ou l'entraînement des treuils. De telles utilisations ou la modification de l'appareil à des fins autres que celles prévues augmenterait les risques d'accident grave.
• Ne pas utiliser ce système d'entraînement si son interrupteur marche/arrêt ne fonctionne pas correctement. Cet interrupteur est un dispositif de sécurité qui assure l'arrêt du moteur dès qu'il est relâché.
• N'employez pas de filière émoussées ou endommagées. Des filière affûtées offrent moins de résistance et facilitent le contrôle du système d'entraînement.
• Assurez-vous de la parfaite propreté des poignées de l'appareil, notamment de l'absence d'huile et de graisse. Cela permettra de mieux contrôler l'appareil.
• N'utilisez que des têtes de filière RIDGID sur le système d'entraînement RIDGID 760 FXP Power Drive. D'autres marques de tête de filière risquent de mal s'insérer, endommager le matériel et augmenter les risques d'accident.
• Avant d'utiliser un système d'entraînement RIDGID®, familiarisez-vous avec :

– Le mode d'emploi ci-présent
- Le mode d'emploi de l'ensemble bloc-piles et chargeur
- Les instructions visant tout autre matériel et matériaux utilisés avec l'appareil

Le non-respect de l'ensemble des consignes et avertissements avancés augmenterait les risques de dégâts matériels et/ou d'accident grave.

Coordonnées RIDGID

En cas que questions visant ce produit RIDGID®, veuillez :

• Consultez le concessionnaire RIDGID ^ le plus proche.
• Visitez le site RIDGID.com pour localiser le représentant RIDGID le plus proche.
• Consultez les services techniques de Ridge Tool à [e-mail], ou bien, à partir des Etats-Unis ou du Canada, en composant le [phone].

Description

Le système d'entraînement RIDGID® 760 FXP Power Drive est un appareil à piles essentiellement destiné au filetage des tuyaux et conduits. Un inverseur marche avant/marche arrière sert à inverser le sens de rotation de l'appareil, tandis que sa fonction marche/arrêt est contrôlée par une gâchette à contact momentané.

Selon sa configuration, le système d'entraînement utilise soit des têtes de filière RIDGID 760 FXP 11-R ou RIDGID 760 FXP 12-R pour le filetage des tuyaux de 1/8" à 2" de diamètre. Les têtes de filière 760 FXP 11-R pour tuyaux de 1/8" à 1¼" de diamètre nécessitent l'addition d'un adaptateur. Cet adaptateur, l'adapteur 11-R pour tuyaux de 1½" à 2" et l'ensemble des têtes de filière 12-R sont retenus par un mécanisme à enclenchement automatique. D'autres types de tête de filière, telles que la OO-R, peuvent être montées à l'aide de l'adaptateur approprié. Vue que la vitesse de rotation de filetage dépasse 40 t/min, il est conseillé d'utiliser des filière RIDGID High Speed (haute vitesse) et une huile de coupe Nu-Clear™, Endura-Clear™ ou Extreme Performance™ avec le système d'entraînement 760 FXP Power Drive.

Les témoins lumineux de l'appareil indiquent l'état de connexion sans fil, l'arrivée en fin de course du filetage en cours, l'état de charge du bloc-piles et l'état de fonctionnement de l'appareil. Le système d'éclairage périphérique qui entoure la tête de filière s'allume avec l'appui de la gâchette marche/arrêt pour éclairer la zone de travail.

La technologie sans fil du système d'entraînement assure sa connectivité avec les portables et les tablettes. Reportez-vous à la rubrique Connexion à l'application RIDGID Link (communication sans fil) pour les détails.

En configuration 760 FXP 12-R, le système d'entraînement peut également servir à l'entraînement des coupetubes RIDGID 258/25XL et autres applications. Reportez-vous à la rubrique Autres utilisations.

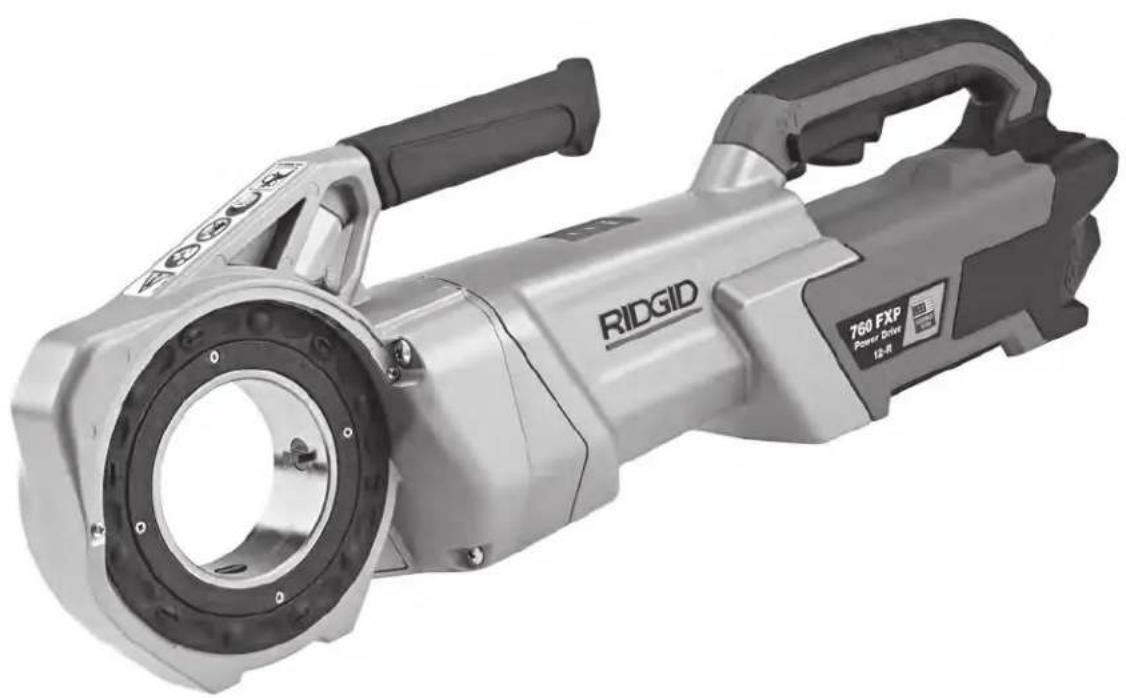

Figure 1 – Système d'entraînement 760 FXP Power Drive

Figure 2 – Stabilisateur n° 692

La plaque signalétique du 760 FXP Power Drive se trouve sur le logement du bloc-piles, sous la poignée de l'appareil. Les derniers 4 chiffres de son numéro de série indiquent le mois et l'année de sa fabrication.

Figure 3 – Plaque signalétique de l'appareil

	Icône	Clignotant	Allumé	Désignation
	((☐))	Bleu	Connexion à l'application. RIDGID Link possible.
		Bleu	Connexion à l'application. RIDGID Link établie.
	Vert La filetage NPTJaune La charge de la batterie est faible et il ne reste qu'unnombre limité de filets avant que la batterie ne doiveêtre rechargée. (on ne peut effectuer qu'environ 3 filetsde 2 po ou 4-5 filets de 1 po sur la charge restante).Jaune La batterie est faible et l'outil ne fonctionne pas.RougeRechargez la batterie/insérez une batterie entièrementchargée.

Figure 4 – Témoins d'état de fonctionnement

Caractéristiques techniques

Capacité de

filetage...... Tuyaux de 1/8" à 2" (3 à 5 mm) Boulonnerie de ¼" à 1" (6 à 25 mm) avec tête de filière 00-RB

Modèle ..... 760 FXP 11-R 760 FXP 12-R

Montage de

tête de filière Mécanisme de Mécanisme de retenu de tête retenu de tête de filière 11-R de filière 12-R pour 1½" à 2" Ressort de bague 1/8" à 1¼"

Filière

recommandées#....Filière haute-vitesse

Huiles de coupe

recommandées# ... RIDGID Nu-Clear™, Endura-Clear™, Extreme Performance™

Adaptateur ...... Pour têtes de filière N/A de 1/8" à 1¼"

Filetages à

gauche .... Oui, avec les têtes de filière appropriées

Stabilisateur ..... No. 692

Alimentation ..... Bloc-piles RIDGID RB-FXPXX (se reporter à la rubrique Accessoires)

Type de

moteur ...... Moteur à courant direct sans balais

Watts 1080 W

Tension

nominale ..... 54 V (CD)

Ampérage ..... 20 A

Régime hors

charge 42 t/min

Commandes .... Inverseur marche avant/marche arrière et gâchette à contact momentané

Transmission.... Fonte d'aluminium à lubrification permanente

Limites de température

opérationnelle...-4 °F à 140 °F (-20 °C à 60 °C)

Limites de température

de remisage ..... -4 °F à 140 °F (-20 °C à 60 °C)

Portée de la connexion

sans fil ...... Maximum de 33 pieds (10 m)

Dimensions ..... 27,8" x 5,2" x 9,1" (706 x 132 x 231 mm)

Poids (hors bloc-piles et

accessoires).....24 lb (10,9 kg)

Pression sonore

(L_PA)^* 82.6 dB(A), K=3

Puissance sonore

(L_WA)^* 91.1 dB(A), K = 3

Vibrations*......<2.5m/s², K=1.5

# L'utilisation de filière en alliage ou d'un type d'huile de coupe inapproprié (y compris RIDGID Dark™) risque de limiter la longévité des filière, nuire à la qualité des filetages et nuire aux performances de l'appareil.

* Les niveaux sonores et vibratoires sont mesurés selon les dispositions de la norme EN 62481-1.

- Les taux de vibrations peuvent être comparés à ceux d'autres appareils, ou bien utilisés lors d'une étude d'exposition préliminaire.

- Les niveaux sonores et vibratoires émis risquent de varier en fonction des lieux et des conditions d'utilisation spécifiques des appareils.

- Les taux d'exposition sonore et vibratoire quotidiens doivent être évalués pour chaque application afin, le cas échéant de pouvoir prendre les mesures de protection nécessaires. L'évaluation des taux d'exposition doit prendre en compte les temps morts durant lesquels l'appareil est étéint et non utilisé. Cela risque de réduire le taux d'exposition au cours de la période de travail de manière significative.

Equipements de base

Reportez-vous au catalogue RIDGID pour les détails visant les appareils dotés d'un numéro de référence spécifique.

AVIS IMPORTANT Le choix des matériaux et des méthodes d'installation, de raccordement et de façonnage employés reste la responsabilité du bureau d'études et/ou de l'installateur. L'utilisation de matériaux ou de méthodes inappropriés pourrait occasionner la défaillance du réseau.

L'acier inoxydable et autres matériaux anticorrosion risquent d'être contaminés en cours d'installation, de raccordement ou de façonnage. Une telle contamination augmenterait les risques de corrosion et de défaillance prématurée du réseau. Avant toute intervention, il convient d'effectuer une évaluation approfondie des matériaux et des méthodes envisagés en fonction des conditions d'exploitation physiques, chimiques et thermiques du réseau.

Inspection préalable

AVERTISSEMENT

Examinez le système d'entraînement 760 FXP Power Drive avant chaque utilisation afin de corriger toute anomalie éventuelle susceptible d'endommager l'appareil et augmenter les risques de choc électrique, d'écrasement et autres blessures.

1. Lâchez la gâchette marche/arrêt, puis retirez le bloc-piles de l'appareil.

2. Eliminez toutes traces de crasse ou de matière vis-queuse des surfaces du système d'entraînement et de

son stabilisateur, notamment au niveau des poignées et des commandes de l'appareil. Cela facilitera l'inspection de l'appareil et améliorera sa prise en main en cas d'imprévu.

1. Examinez le système d'entraînement et son stabilisateur, notamment sur les points suivants :

2. Assemblage, entretien et intégralité appropriés.

3. Eléments endommagés, désalignés ou grippés.

4. Fonctionnement approprié des commandes (Figure 1).

5. Propreté et condition des dents du stabilisateur. Les dents peuvent être nettoyées avec une brosse métallique.

6. Présence et lisibilité de l'avertissement (Figure 1).
7. Toute autre anomalie susceptible de nuire à la sécurité et au bon fonctionnement de l'appareil.

Corrigez toute anomalie éventuelle avant d'utiliser le système d'entraînement ou son stabilisateur.

1. Examinez les tranchants des filière pour signes d'usure, de déformation, d'ébréchure ou autres anomalies. Les tranchants émoussés ou endommagés peuvent freiner l'appareil, nuire à la qualité de filetage et augmenter les risques d'accident.
2. Vérifiez le bon fonctionnement et l'entretien approprié de tout autre matériel utilisé selon les instructions et consignes applicables.

3. Vérifiez le bon fonctionnement du système d'entraînement selon les consignes de la rubrique Préparation et utilisation.

4. Mettez l'inverseur en position « Marche Avant », puis appuyez momentanément sur la gâchette. Vérifiez que le système d'entraînement tourne bien dans le sens indiqué à la Figure 5A et qu'il s'arrête dès que vous lâchez la gâchette.

5. Répétez ce processus avec l'inverseur en position « Marche Arrière (Figure 5B). Si le système d'entraînement ne tourne pas dans le sens voulu, ou que sa gâchette marche/arrêt ne fonctionne pas correctement, faites réparer l'appareil avant de l'utiliser à nouveau.

Ne jamais appuyer sur la gâchette marche/arrêt lors du changement de sens de rotation de l'appareil. Attendez l'arrêt complet du système d'entraînement avant d'inverser son sens de rotation. Cela évitera d'endommager le système d'entraînement.

- Appuyez assez longuement sur la gâchette pour déceler d'éventuelles anomalies (désalignement, grippage, bruits anormaux, etc.) avant de la lâcher. Le cas échéant, faites réparer l'appareil avant de l'utiliser à nouveau.

Figure 5A – Inverseur en position « Marche Avant » (sens horaire)

Figure 5B – Inverseur en position « Marche Arrière » (sens anti-horaire)

1. Lâchez la gâchette, puis, avec les mains sèches, retirez le bloc-piles de l'appareil.

Préparation et utilisation

AVERTISSEMENT

Préparez et utilisez le système d'entraînement selon les consignes suivantes afin de limiter les risques de choc électrique, entortillement, traumatisme, écrasement et autres blessures, et pour éviter d'endommager le système d'entraînement lui-même.

Servez-vous du stabilisateur désigné dans ces instructions. Ce type de stabilisateur améliore le contrôle de l'appareil et limite les risques d'entortillement, d'écrasement et/ou autres blessures.

Lors de l'utilisations de stabilisateurs autres que celui fourni avec l'appareil, ceux-ci doivent s'appuyer sur le carter d'engrenages. Tout stabilisateur appuyé sur le carter moteur ou la poignée de l'appareil risque de les endommager et augmenter les risques d'accident.

Quelque soit le type de stabilisateur utilisé, tenez le système d'entraînement bien en main afin de mieux résister aux retours de manivelle en cours d'opération. Cela limitera les risques de traumatisme, d'écrasement et autres blessures.

Ne portez ni gants, ni vêtements amples. Gardez vos manches et blousons boutonnés. Les vêtements amples risquent de s'entortiller autour du mécanisme en rotation et provoquer l'écrasement ou le traumatisme des membres.

Soutenez le tuyau de manière appropriée. Cela limitera les risques de chute et de renversement du tuyau, ainsi que les risques d'accident grave.

Ne pas utiliser de système d'entraînement dont l'inverseur marche avant/marche arrière ou la gâchette marche/arrêt ne fonctionne pas correctement.

Un seul individu doit contrôler à la fois le processus et la gâchette marche/arrêt de l'appareil. Ne pas utiliser cet appareil à plusieurs. En cas d'entortillement, l'utilisateur doit pouvoir lâcher la gâchette instantanément.

1. Examinez les lieux pour :

- Un éclairage suffisant.

- La présence de liquides, vapeurs ou poussières inflammables. Le cas échéant, identifiez et éliminez leur source avant d'intervenir. Ce type de système d'entraînement n'est pas blindé est risque de créer des étincelles.

- Une surface dégagée, de niveau stable et sèche pour l'utilisateur et l'installation de l'ensemble du matériel.

- Une bonne ventilation. Ne pas utiliser cet appareil au long terme dans un endroit renfermé.

1. Assurez-vous que le système d'entraînement sélectionné est l'appareil le mieux adapté au filetage du type de tuyau concerné en vous reportant à la rubrique Caractéristiques techniques. Ne jamais tenter de fileter autre chose que des sections de tuyau rectilignes.

Les informations sur le matériel prévu pour d'autres applications peuvent être obtenues dans le catalogue RIDGID, en ligne sur RIDGID.com, ou bien en consultant les services techniques de Ridge Tool à partir des Etats-Unis ou du Canada en composant le [phone].

1. Assurez-vous de l'inspection appropriée du matériel utilisé.

2. Préparez le tuyau selon les normes. Assurez-vous que l'extrémité du tuyau est d'équerre et débarbé. Les extrémités de tuyau en faux équerre risquent d'endommager les filière en cours de filetage ou empêcher l'engagement de la tête de filière.

Installation des têtes de filière

1. Installation des têtes de filière 12-R (760 FXP 12-R), 11-R (1¼" à 2") et de l'adaptateur 760 FXP 11-R :

a. Sans appuyer sur la gâchette marche/arrêt, retirez le bloc-piles de l'appareil.

b. Tournez la bague d'entraînement en sens des flèches antihoraires afin d'ouvrir le mécanisme de verrouillage. Lâchez la bague d'entraînement et vérifiez que le mécanisme reste ouvert (Figure 6).

c. Insérez la tête de filière ou l'adaptateur à fond pour que le mécanisme de verrouillage s'engage automatiquement. Tournez la tête de filière jusqu'à ce que les goujons d'entraînement s'engagent à fond dans ses cannelures. Les têtes de filière R-12 peuvent être introduites des deux côtés du système d'entraînement.

d. Assurez-vous du parfait engagement de la tête de filière ou de l'adaptateur.

e. Pour retirer la tête de filière, tournez la bague d'entraînement en sens des flèches antihoraire et tenez-la en position déverrouillée.

Figure 6A – Mécanisme de verrouillage (760 FXP 12-R)

Figure 6B – Mécanisme de verrouillage (760 FXP R-11)

Figure 7 – Installation de l'adaptateur

1. Installation des têtes de filière 11-R d'un maximum de 1¼" (760 FXP 11-R)

a. Sans appuyer sur la gâchette marche/arrêt, retirez le bloc-piles de l'appareil.
b. b. Le cas échéant, installez l'adaptateur selon les indications de l'article 5.
c. Introduisez l'extrémité octogonale de la tête de filière dans le système d'entraînement jusqu'à ce qu'elle soit retenue par la bague de torsion. Les têtes de filière ne peuvent être introduites que du côté « adaptateur » de l'appareil.
d. Tirez sur la tête pour la retirer du système d'entraînement. Au besoin, utilisez un maillet non-métallique ou un morceau de bois la tapoter. Ne frappez pas sur la tête de filière, car cela pourrait endommager l'appareil.

Figure 8 – Installation des têtes de filière 760 FXP 11-R d'un maximum de 1¼"

1. Utilisez l'inverseur marche avant/marche arrière du système d'entraînement pour déterminer le sens de filetage (pas-à-droite ou pas-à-gauche) voulu. (Figure 9).

a. Mettez l'inverseur en position « Marche Avant ». Cela produira des filetages à droite lorsque la tête de filière est introduite du côté gauche (face) de l'appareil.
b. Mettez l'inverseur en position « Marche Arrière ». Cela produira des filetages à gauche lorsque la tête de filière est introduite du côté droit (dos) de l'appareil (760 FXP 12-R exclusivement).
c. Pour les pas-à-gauche, inversez la position de l'inverseur marche avant/marche arrière.

Figure 9 – Position de l'inverseur et orientation des têtes de filière

1. Assurez-vous de la stabilité et du bon arrimage du tuyau afin d'éviter son renversement éventuel en cours de filetage. Prévoyez les porte-tubes nécessaires au soutien des tuyaux de plus grande longueur.
2. Lors de l'utilisation du système de lubrification 418 Oiler, vérifiez le niveau d'huile de coupe RIDGID. Retirez son tiroir à copeaux et assurez-vous que son tamis est propre

et complètement submergé dans l'huile. Au besoin, faites l'appoint d'huile ou remplacez-le. Positionnez le récipient d'huile du 418 Oiler sous l'extrémité à fileter du tuyau.

Lors de l'utilisation d'une huile de coupe en canette aérosol, assurez-vous que celle-ci contient suffisamment d'huile pour compléter le travail.

Résistance aux retours de manivelle en cours de rainurage

Utilisation du stabilisateur fourni :

a. Utilisez le stabilisateur fourni systématiquement, sauf en cas de contraintes physiques ou autres. Le stabilisateur s'attache au tuyau et aide à résister au couple développé lors de son rainurage.

b. Positionnez le stabilisateur sur le tuyau avec l'extrémité de son bras à fleur de l'extrémité du tuyau et son bâti à l'horizontale (Figure 10). Cela sert à la fois à parfaitement positionner le stabilisateur et à empêcher l'huile de coupe de s'écouler dans le carter du système d'entraînement (Figure 11).

c. Vérifiez que les mâchoires du stabilisateur sont carrément alignées sur le tuyau avant de serrer la vis du stabilisateur à fond.

Figure 10A – Positionnement du stabilisateur

Figure 10B – Positionnement du stabilisateur

Figure 11 – Orientation appropriée du 760 FXP Power Drive

Lorsqu'il n'est pas possible d'utiliser le stabilisateur :

La possibilité d'utiliser le stabilisateur risque d'être compromise lors du filetage des tuyaux en place ou face à d'autres contraintes éventuelles.

a. Si possible, retirez le tuyau pour le fileter sur un étau. A défaut, d'autres moyens, tels que l'appui du système d'entraînement contre un mur, une poutre ou autre membre structurel, devront être prévus pour aider à contre-carrer le couple développé lors du filetage. Cela suppose que la structure et le tuyau seront capables de supporter le poids de l'appareil et le couple généré en cours de filetage. Le cas échéant, des supports de tuyau ou éléments structurels temporaires ou permanents risquent d'être nécessaires.

b. Lors du filetage des pas-à-droite, la tête de filière (vue de face) tournera en sens horaire, et le couple résultant forcera l'appareil en sens contraire (antihoraire). Le sens de rotation et le couple résultant seront inversés lors des filetages à gauche. Assurez-vous que le support utilisé est capable d'absorber ces forces dynamiques.

c. Ne jamais appuyer la poignée, le carter en plastic ou le bloc-piles de l'appareil contre un élément structurel en vue d'absorber le couple généré par le filetage, car cela risquerait d'endommager le système d'entraînement.

d. Appuyez le système d'entraînement contre l'élément structurel prévu sans mettre vos doigts ou vos mains entre les deux. Lors du retrait de la tête de filière en fin de filetage, tenez le système d'entraînement fermement afin de résister à son retour de manivelle initial. Cela limitera les risques de traumatisme, d'écrasement et autres blessures. Lâchez la gâchette marche/arrêt à tout moment pour éteindre le système d'entraînement.

Quel que soit le système de support utilisé, tenez toujours le système d'entraînement fermement en cours du filetage ou retrait des tuyaux afin de mieux absorber le couple qu'il développe. Cela limitera les risques de

traumatisme, d'écrasement et autres blessures. Lâchez la gâchette marche/arrêt à tout moment pour éteindre le système d'entraînement.

Installation et retrait des bloc-piles

1. Avec les mains sèches, introduisez un bloc-piles chargé à fond dans le système d'entraînement. Les voyants d'état de l'outil s'allument. Reportez-vous à la Figure 4.

L'appareil est équipé d'un loquet de retenue qui émet un clic lorsque le bloc-piles est verrouillé en place. Vérifiez le verrouillage du bloc-piles en essayant de le retirer.

Pour retirer le bloc-piles, appuyez sur la languette du loquet, puis retirez la pile de l'appareil.

Figure 12 – Loquet du logement de piles

Filetage

1. Placez la tête de filière sur le tuyau et soutenez le système d'entraînement come indiqué à la rubrique Résistance aux retours de manivelle en cours de rainurage.

2. Appuyez simultanément sur la gâchette marche/arrêt d'une main et sur le patin d'appui ou couvercle de tête de filière de l'autre pour entamer le filetage (Figure 13). L'éclairage LED s'allumera dès que la gâchette est appuyée. Pour les applications nécessitant l'utilisation de l'adaptateur 11-R (pour têtes de filière de 1/8" à 1 ¼"), n'appuyez que sur le couvercle de tête de filière.

Figure 13A – Entame de filetage à l'aide du couvercle de tête de filière

Figure 13B – Entame de filetage à l'aide du patin d'appui

Ne jamais porter de gants, de bijoux, ou utiliser un chiffon pour appuyer, car cela augmenterait les risques d'entortillement et de blessure. Une fois le tuyau entamé, l'avancement progressif des filières tailleront le filetage.

Tenez le système d'entraînement fermement durant tout le processus afin de résister au couple transmis aux poignées. Quel que soit le système de support utilisé, il y toujours risque qu'il dérape en laissant le système d'entraînement se déplacer. Vous pouvez arrêter l'appareil à tout moment en lâchant sa gâchette marche/arrêt.

1. Cessez d'appuyer sur le patin d'appui ou le couvercle de tête de filière, puis appliquez de l'huile de coupe RIDGID copieusement sur le filetage en cours. Cela limitera la résistance au filetage, améliorera la qualité du filetage et prolongera la longévité des filières (Figure 14).

Le système d'entraînement s'arrêtera automatiquement si, soudainement, il se déplace axialer au-delà d'un angle prédéterminé. Le cas éché

retirez l'appareil du tuyau et soutenez-le de manière appropriée en vous reportant à la rubrique Résistance aux retours de manivelle en cours de rainurage, puis reprenez l'opération.

1. Dans la majorité des cas, le système d'entraînement avertira l'utilisateur que la tête de filière arrive en fin de course pour un filetage donné. Son témoin LED inférieur vert inférieur vert se mettra à clignoter et le système d'éclairage de l'appareil commencera à varier d'intensité pour signaler qu'environ 8 - 9 filets ont déjà été réalisés selon la taille, et que l'utilisateur devrait payer particulièrement attention à la tête de filière lorsqu'elle arrive en fin de course. Cela n'est pas sensé indiquer que le filetage a été terminé à ce point. Cette fonction n'est utilisable que sur les filetages NPT ^1/2 po - 2 po; le voyant ne s'allumera pas pour les filetages plus petits. Reportez-vous à la Figure 4.

Le système d'entraînement est équipé d'un éclairage LED pour améliorer la visibilité de la tête de filière en cours de filetage. Appuyez sur la gâchette marche/arrêt jusqu'à ce que le tuyau arrive à fleur du bord des filières, puis lâchez la gâchette. Attendez que le système d'entraînement s'arrête complètement.

Figure 15 – Tuyau à fleur du bord des filières

1. Inversez la position du bouton coulissant de l'inverseur, puis appuyez sur la gâchette marche/arrêt pour ramener et retirer la tête de filière du tuyau fileté. Tenez fermement la poignée du système d'entraînement lors du retrait de la tête de filière afin d'éviter un retour de manivelle.

AVIS IMPORTANT Ne tentez jamais de changer la position du bouton coulissant de l'inverseur lorsque vous appuyez sur la gâchette marche/arrêt, et laissez le système d'entraînement s'arrêter complètement avec de ce faire. Cela évitera d'endommager le système d'entraînement.

1. Lâchez la gâchette marche/arrêt et retirez le système d'entraînement et sa tête de filière du tuyau.

2. Avec les mains sèches, retirez le bloc-piles du système d'entraînement.

3. Essuyez le filetage du tuyau et la tête de filière pour éliminer toutes traces d'huile et de débris en faisant attention de ne pas vous couper sur les copeaux ou le rebord tranchant du tuyau. Nettoyez d'éventuels débordements d'huile du sol des lieux.

Examen des filetages

1. Eliminez toutes traces de débris et d'huile des filets.

2. Examinez le filetage visuellement. Le filetage doit être lisse, complet et bien formé. L'éventuel déchirage, dégarnissement ou ovalisation du filetage risque de nuire à l'étanchéité du raccord. Reportez-vous à la rubrique Dépannage pour diagnostiquer de tels problèmes.

3. Mesurez le diamètre du filetage. La méthode préférée consiste à utiliser une jauge annulaire. Il existe plusieurs types de jauge annulaire dont l'utilisation risque de différer de celle indiquée à la Figure 16.

4. Engagez la jauge annulaire sur le filetage et serrez-la manuellement.

5. Notez le débordement ou retrait du tuyau à l'arrière de la jauge. Celui-ci devrait être limité à plus ou moins un tour d'affleurer la jauge. A défaut, coupez la section filetée du tuyau, réglez la tête de filière, puis taillez un nouveau filetage. Un filetage hors norme risque de compromètre l'étanchéité du réseau.

Figure 16 – Vérification du diamètre de filetage

- En l'absence d'une jauge annulaire, il est possible d'utiliser un raccord neuf (et propre), représentatif de ceux utilisés sur le chantier pour vérifier le diamètre de filetage. Pour les filetages NPT de 2" maximum, le filetage devrait permettre le serrage manuel du raccord sur 4 ou 5 tours complets, tandis que les filetages BSPT ne devrait permettre que 3 tours de serrage.

Connexion à l'application RIDGID Link (communication sans fil)

Le RIDGID® 760 FXP Power Drive est doté d'une technologie sans fil permettant une communication vers des téléphones intelligents ou des tablettes (« appareils ») correctement équipés et fonctionnant sous les systèmes d'exploitation iOS ou Android.

1. Téléchargez l'application RIDGID® Link appropriée sur votre appareil en vous rendant sur RIDGID.com/apps, Google Play Store ou Apple App Store.
2. Après avoir installé la batterie ou après avoir appuyé sur l'interrupteur ON/OFF l'interrupteur marche/arrêt, le voyant LED supérieur des voyants d'état de l'outil clignote en bleu lorsque la connexion à un appareil est possible. Reportez-vous à la Figure 4.
3. Trouvez l'icône de l'application RIDGID Link sur votre appareil et lancez l'application en sélectionnant l'icône. Via l'application, recherchez les outils à proximité et sélectionnez l'outil outil RIDGID souhaité. Reportez-vous aux instructions de votre appareil pour des informations spécifiques sur la manière de se connecter via la la technologie sans fil. Une fois

la connexion établie, le témoin LED supérieur des voyants d'état de l'outil s'allume en bleu.

Après l'appairage initial, la plupart des appareils se connectent automatiquement aux Outils une fois que la technologie sans fil est activée et à portée, et si les paramètres de l'appareil sont configurés. Le Power Drive doit se trouver à moins de 10 m (33') de l'appareil à détecter. Tout obstacle entre l'outil et l'appareil peut réduire la portée opérationnelle.

1. Suivez les instructions de l'application pour une utilisation correcte.
2. La communication s'arrête lorsque la batterie est retirée de l'outil.

Système d'entraînement 760 FXP Power Drive – Autres utilisations

Le manuel ci-présent couvre l'utilisation du 760 FXP Power Drive pour le filetage des tuyaux à l'aide d'une variété de têtes de filière RIDGID. Lors de son utilisation avec d'autres équipements RIDGID, tels que les coupe-tubes RIDGID 258 ET 258XL, suivez les instructions et consignes de sécurité fournies avec le matériel RIDGID en question. Il est conseillé de faire tourner le 760 FXP Power Drive en marche arrière lors de son utilisation avec les coupe-tubes RIDGID 258 ET 258XL.

La LED verte indiquant que l'utilisateur approche de la fin d'un filet typique peut s'allumer pendant l'utilisation dans d'autres applications mais doit être ignorée. La LED s'éteint après 3 ou 4 rotations supplémentaires.

RIDGID ne peut pas fournir des instructions spécifiques pour chaque application possible du système d'entraînement 760 FXP Power Drive. L'utilisateur doit évaluer chaque scénario et appliquer les règles de l'art et les méthodes de travail appropriées. En cas de doute sur l'utilisation du 760 FXP Power Drive dans une application particulière, ne l'utilisez pas.

Lors de l'utilisation du système d'entraînement 760 FXP Power Drive à d'autres fins, évaluez et préparez soigneusement le chantier selon les consignes générales ci-après. Ce système d'entraînement développe un couple élevé avec un retour de manivelle correspondant susceptible d'occasionner des traumatismes et écrasements.

• L'adaptateur de carré RIDGID 774 Square Drive Adapter peut servir à utiliser le 760 FXP Power Drive pour tourner les carrés de 15/16". Engagez l'adaptateur à fond afin d'éviter qu'il se détache en cours d'opération.
• Il est essentiel de prévoir un moyen approprié de résister aux retours de manivelle au niveau de la poignée de l'appareil (se reporter à la rubrique Résistance aux

retours de manivelle), car le couple concerné risque de dépasser les 1000 livres (455 kg). Le dispositif de soutien utilisé peut s'appuyer contre le carter d'engrenages du 760 FXP Power Drive (Figure 1).

• Tout dispositif de soutien utilisé doit s'appuyer systématiquement contre le système d'entraînement – ne jamais placer vos membres entre ce dispositif et le système d'entraînement.
• Le système d'entraînement et son support doivent rester fermement arrimés l'un à l'autre en cours d'opération, sans mouvement relatif.
• Vérifiez que l'application en cours (telle que l'activation d'un clapet) fonctionne librement et sans blocage et que ses fins de course sont connues. Si le système se bloque ou se grippe en cours d'opération, le retour de couple sera tel qu'il risque de renverser l'appareil.
• Lors de l'activation de clapets ou autres types de matériel, respectez l'ensemble des instructions correspondantes. Ne jamais sursolliciter le matériel.
• Orientez l'appareil pour que son retour de manivelle l'envoi au loin de l'utilisateur, et non vers lui.
• Assurez-vous de pouvoir lâcher la gâchette marche/arrêt du système d'entraînement à tout moment afin de pouvoir l'arrêter instantanément en cas d'incident.

Remisage

⚠ AVERTISSEMENT Retirez le bloc-piles du 760 FXP Power Drive. Le système d'entraînement et son bloc-piles doivent être rangés au sec et à l'intérieur, ou bien protégés contre les intempéries. Evitez les locaux excessivement chauds ou froids. Rangez l'appareil dans un local sous clé, hors de la portée des enfants et tout individu non familiarisé avec son fonctionnement. Cet appareil risque d'occasionner de graves blessures s'il tombe entre les mains d'un novice. Reportez-vous au manuel du bloc-piles et chargeur.

Consignes d'entretien

AVERTISSEMENT

Avant toute intervention, assurez-vous que la gâchette marche/arrêt est relâchée et que le bloc-piles est retiré de l'appareil.

Suivez les consignes d'entretien suivantes afin de limiter les risques de choc électrique, d'entortillement et autres blessures.

Nettoyage

1. En fin d'utilisation, videz le tiroir à copeaux du système de lubrification 418 Oiler et essuyez-le pour éliminer les résidus d'huile.
2. Essuyez le système d'entraînement pour éliminer toutes

traces d'huile, de graisse, de copeaux et de crasse, notamment au niveau des poignées et commandes de l'appareil. Nettoyez son système de verrouillage.

1. Essuyez le stabilisateur de toutes traces d'huile, de graisse et de crasse. Au besoin, nettoyez les mâchoires du stabilisateur à l'aide d'une brosse métallique et utilisez une huile minérale légère pour lubrifiez les pas de vis. Essuyez tout excès d'huile des surfaces exposées.

2. Eliminez les copeaux et la crasse des têtes de filière.

Remplacement des filières

Dans la mesure où le régime de rotation en cours de rainurage dépasse les 40 t/min, il est conseillé d'utiliser des filières haute-vitesse RIDGID High Speed sur le système d'entraînement 760 FXP Power Drive. L'utilisation de filières en alliage risque de limiter leur longévité, produire des filetages de mauvaise qualité, ou nuire aux performances de l'appareil. Il existe toute une variété de filières pour les têtes de filière RIDGID 11-R et 12-R. Reportez-vous au catalogue pour leur disponibilité.

Retirez les quatre vis du couvercle, puis retirez-le.

1. Retirez les filières existantes de la tête de filière.
2. Introduisez les nouvelles filières dans les ergots correspondants avec leur chiffre vers le haut. Les chiffres des filières doivent correspondre à ceux des ergots de la tête de filière. Remplacez systématiquement le jeu entier de filières.

Figure 17 – Installation des filières dans la tête de filière

1. Remontez le couvercle et serrez ses quatre vis partiellement.
2. Vissez la tête de filière sur le tuyau fileté jusqu'à ce que ses filières commencent à l'entamer. Cela forcera les butées des filières vers l'extérieur et contre les goujons du couvercle pour les réaligner.
3. Serrez les quatre vis à fond. Retirez le tuyau fileté et testez son filetage.

Dépannage

Anomalie Raison possible Solution
L'appareil ne fonctionne pas.	Bloc-piles déchargé ou inutilisable.Bloc-piles mal inséré dans la poignée de l'appareil.Surchauffe de l'appareil.	Insérez un bloc-piles rechargé ou remplacez-le.Vérifiez l'insertion du bloc-piles.Retirez le bloc-piles pendant 30 minutes avant de le réinsérer.
L'appareil refuse de tail-ler les filetages.	Ouverture du mécanisme de verrouillage des têtes de filière.Filières émoussées.Filières ébréchées ou ovalisées.Manque ou mauvaise qualité d'huile de coupe.Bloc-piles déchargé.	Tournez la tête de filière manuellement pour en-gager les ergots d'entraînement et fermer le mé-canisme de verrouillage.Remplacez les filières.Voir les causes possibles ci-dessous.Utilisez une quantité suffisante d'huile de coupe RIDGID® Nu-ClearTM ou Extreme PerformanceTM.Vérifiez la charge du bloc-piles et rechargez-le au besoin.
La tête de filière refuse de s'engager.	Tête de filière non d'équerre avec l'extrémité du tuyau.Extrémité du tuyau non d'équerre.Filières émoussées ou endommagées.Mauvais sens de rotation de l'appareil.Filières mal positionnées dans la tête de filière.	Appuyez sur le patin d'appui (pour 12-R ou 11-R de 1 12 " à 2") ou le couvercle de la tête de filière pour entamer le filetage.Coupez l'extrémité du tuyau d'équerre.Remplacez les filières.Vérifiez la position du bouton coulissant de l'in-verseur directionnel.Assurez-vous que les suiveurs sont orientés vers l'extérieur, contre les goujons du couvercle.Vérifiez l'orientation appropriée des filières au sein de la tête de filière.
Filets déchirés.	Type de filière incorrecte.Filières endommagées, ébréchées ou usées.Huile de coupe inappropriée ou insuffisante.Type de filière incompatible avec la composition du tuyauMauvaise qualité de tuyau.	Utilisez exclusivement des filières haute-vitesse RIDGID High-Speed.Remplacez les filières.Utilisez exclusivement de l'huile de coupe RIDGID® Nu-ClearTM, Endura-ClearTM ou Extreme PerformanceTM en quantité suffisante.Sélectionnez des filières haute-vitesse en acier inoxydable ou alliage prévues pour l'application.Utilisez des tuyaux de meilleure qualité.
Filetages ovalisés ou écrasés.	Parois de tuyau trop minces.	Utilisez des tuyau série 40 ou d'épaisseur de parois supérieure.
Le stabilisateur tourne en cours de filetage.	Mâchoires du stabilisateur encrassées.Stabilisateur désaligné.Stabilisateur desserré.	Nettoyez-les avec une brosse métallique.Alignez le stabilisateur avec le tuyau.Serrez la vis de blocage du stabilisateur.
Filetages trop minces.	Filières mal ordonnées.	Placez les filières dans l'ordre voulu.

Révisions et réparations

AVERTISSEMENT

Toute révision ou réparation inappropriée risque de compromette la sécurité opérationnelle du système d'entraînement 760 FXP Power Drive.

La rubrique Entretien couvrira la majorité des besoins d'entretien courant de l'appareil. Tout problème qui n'est pas couvert dans cette rubrique devrait être confié exclusivement à un réparateur RIDGID indépendant agréé. N'utilisez que les pièces de rechange RIDGID.

Pour obtenir les coordonnées du réparateur RIDGID le plus proche ou pour toutes questions visant la révision ou la réparation de l'appareil, reportez-vous à la rubrique Coordonnées RIDGID du manuel.

Huile de coupe

Reportez-vous à l'étiquette du produit ou à sa fiche de sécurité SDS pour toutes informations visant l'utilisation et la manipulation de l'huile de coupe RIDGID®. La fiche de sécurité du produit est disponible sur RIDGID.com ou en consultant les services techniques de Ridge Tool en composant le [phone] à partir des Etats-Unis ou du Canada, ou encore à [e-mail].

Accessoires

AVERTISSEMENT

Afin de limiter les risques d'accident grave, n'utilisez que les accessoires spécifiquement conçus et recommandés pour le système d'entraînement RIDGID 760 FXP Power Drive, tels que ceux-ci-après.

Modèle	Réf. Catalogue	Description
760 FXP 12-R	42600 Adaptateur 770 pour 00-R (1/8" à 1") et 00-RB ( 14 " à 1")
	42605 Adaptateur 771 pour 0-R (1/8" à 1")
	42610 Adaptateur 772 pour 0-R (1/8" à 1 14 ")
	42615 Adaptateur 773 pour 111-R (1/8" à 1 14 ")
	42620 Adaptateur 774 pour carré de 15/16'
760 FXP 11-R	39187 Bague à cliquet
760 FXP 11-R and 760 FXP 12-R	45928 Stabilisateur n° 692
	74463 Malette de transport
	10883 Système de lubrification n° 418 avec 1 galon d'huile Nu-Clear
	22088 Huile de coupe en canette aérosol Extreme Performance
	16703 Etau sur trépied TRISTAND n° 425 pour tuyaux ∅ 1/8" à 2 12 ''
	36273	Etau sur trépied TRISTAND n° 460-6 pour tuyaux ∅ 1/8" à 6"

Bloc-piles et adaptateurs

Réf. Catalogue	Description
70788 Bloc-piles li-ion RB-FXP40 de 4,0 Ah
70793 Bloc-piles li-ion RB-FXP80 de 8,0 Ah

Recyclage

Certains composants de ces appareils contiennent des matières précieuses recyclables. Il est possible que certains des recycleurs concernés se trouvent localement. Disposez de ces composant selon la réglementation en vigueur. Consultez le centre de gestion des déchets local pour de plus amples informations.

A l'attention des pays de la CE : Ne jamais jeter de matériel électrique dans les ordures ménagères !

Selon la directive européenne 2012/19/UE visant le recyclage de matériel électrique et électronique et son application au niveau

national, tout matériel électrique hors service doit être recueilli séparément et recyclé de manière écologiquement responsable.

Compatibilité électromagnétique (EMC)

Le terme « compatibilité électromagnétique » indique la capacité du produit à fonctionner normalement en présence d'irradiations électromagnétiques et de décharges électrostatiques sans pour autant produire de parasites électromagnétiques sur d'autre matériel.

AVIS IMPORTANT Les appareils ci-présents sont conformes avec l'ensemble des normes EMC applicables. Cependant, le risque de parasitage des dispositifs environnants ne peut pas être exclu. Les documents techniques de l'appareil indiquent l'ensemble des épreuves auxquelles il a été soumis.

Déclaration FCC/ICES

Cet appareil est conforme à la partie 15 de la réglementation FCC. Son utilisation es assujettie aux deux conditions suivantes :

1. L'appareil ne doit pas produire de parasites nuisibles.
2. L'appareil doit accepter tous parasitages reçus, y compris ceux susceptibles de nuire à son bon fonctionnement.

Toute modification non formellement approuvée par cette entreprise pourrait nullifier l'autorisation donnée à l'utilisateur d'exploiter ce matériel.

Nota : Le matériel concerné a été contrôlé et déclaré conforme aux limites établies pour un appareil Classe A selon l'Article 15 de la règlementation FCC visant les dispositifs numériques. Ces limites ont été établies afin d'assurer une protection raisonnable contre le parasitage dans les milieux commerciaux. Le matériel ci-présent génère, utilise et peut émettre des fréquences radio qui, faute de l'installation et utilisation appropriées du matériel selon les instructions ci-présentes, risquent de nuire aux communications hertziennes locales. L'emploi de ce matériel au sein de quartiers résidentiels produira vraisemblablement des parasites nuisibles que, le cas échéant, l'utilisateur sera tenu d'éliminer à ses propres frais.

Le produit ci-présent est conforme aux exigences de la section Class A de la norme ICES-003 canadienne. Reportez-vous à la déclaration apposée sur l'appareil.

RIDGID® 760 FXP Power Drive

MANUFACTURER AUTHORIZED REPRESENTATIVE

Nous déclarons que lorsqu'elles sont utilisées selon leur mode d'emploi, les machines indiquées ci-dessus répondent aux exigences applicables des directives et normes ci-après.

FULL LIFETIME WARRANTY (garantie légale étendue à la durée de vie du produit, voir conditions de garantie / legal warranty extended to the product lifecycle, see warranty conditions)

Les outils RIDGID® sont garantis contre tous vices de matériaux et de main d'oeuvre.

Durée de couverture

Cette garantie est applicable durant la vie entière de l'outil RIDGID®. La couverture cesse dès lors que le produit devient inutilisable pour raisons autres que des vices de matériaux ou de main d'oeuvre.

Pour invoquer la garantie

Pour toutes réparations au titre de la garantie, il convient d'expédier le produit complet en port payé à la RIDGE TOOL COMPANY, Elyria, Ohio, ou bien le remettre à un réparateur RIDGID® agréé. Les clés à pipe et autres outils à main doivent être ramenés au lieu d'achat.

Ce que nous ferons pour résoudre le problème

Les produits sous garantie seront à la discrétion de RIDGE TOOL, soit réparés ou remplacés, puis réexpédiés gratuitement ; ou si, après trois tentatives de réparation ou de remplacement durant la période de validité de la garantie le produit s'avère toujours défectueux, vous aurez l'option de demander le remboursement intégral de son prix d'achat.

Ce qui n'est pas couvert

Les défaillances dues au mauvais emploi, à l'abus ou à l'usure normale ne sont pas couvertes par cette garantie. RIDGE TOOL ne sera tenue responsable d'aucuns dommages directs ou indirects.

L'influence de la législation locale sur la garantie

Puisque certaines législations locales interdisent l'exclusion des dommages directs ou indirects, il se peut que la limitation ou exclusion ci-dessus ne vous soit pas applicable. Cette garantie vous donne des droits spécifiques qui peuvent être éventuellement complétés par d'autres droits prévus par votre législation locale.

Il n'existe aucune autre garantie expresse

Cette GARANTIE PERPETUELLE INTEGRALE est la seule et unique garantie couvrant les produits RIDGID®. Aucun employé, agent, distributeur ou tiers n'est autorisé à modifier cette garantie ou à offrir une garantie supplémentaire au nom de la RIDGE TOOL COMPANY.

Qué cubre
