MODE D'EMPLOI Landroid WG799E WORX
1.1 Mises en garde generales et complémentaires 31
1.2 Informations sur le Android M 33
2. List des composants 34
3. Principe de fonctionnement du LandroidM 36
3.1 Comment mon Landroid M peut-il savoir quels endroits il est censé tondre? 36
3.2 Comment mon Android® M peut-il savoir où il est censé aller? 37
A. Recherche du socle de recharge 37
B.Capteurs pluviométriques 37
C.Detection du fil-barriere 37
D. Demarrage et arrêt au cours du travail 37
3.3 Quelle superficie maximale mon LandroidM est-il capable de tandre? 38
3.4 Quel sera le degré d'efficacité du travail de mon Landroid M? 38
4. Telecommande Mobile 39
5. Principe de fonctionnement du fil-barrière 39
5.1 Pose du fil-barrière 39
5.2 Enterrement du fil-barrière 39
5.3 Liaison du fil-barrière 39
6. Mise à jour du logiciel 39
7. Entretien 40
7.1 Affutage 40
A. Rotation et retournement des lames 40
B.Changement des lames 40
7.2 Nettoyage 41
A.Nettoyage du boitier 41
B.Nettoyage de la partie inférieure 41
C.Nettoyez les broches de contact et les bandes de chargement 41

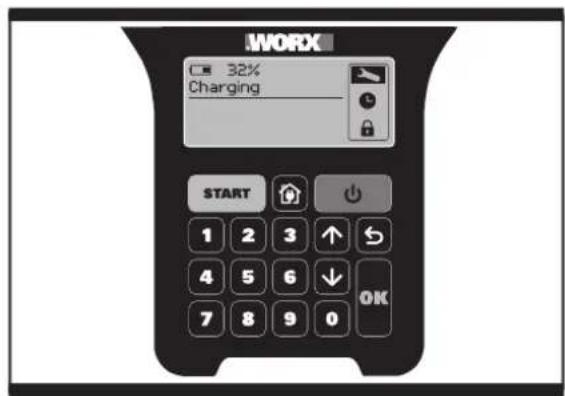

7.3Durée de vie de la batterie 41
7.4 Hibernation 42

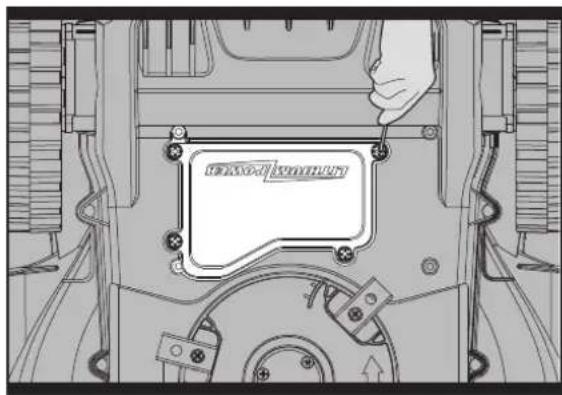

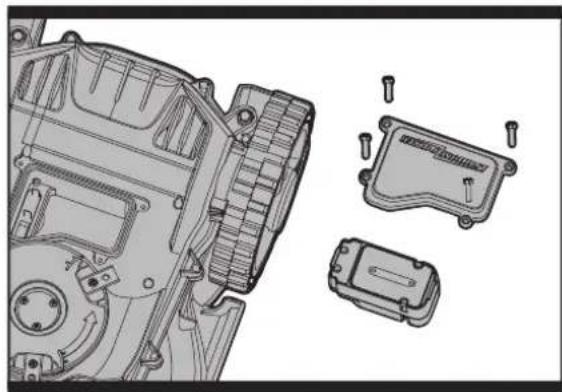

7.5 Changement de la batterie 43
1. Instructions De Sécurité
1.1 Mises En Garde Générales Et Complémentaires
ATTENTION: Lisez toutes les mises en garde et toutes les instructions. Le non-respect des mises en garde et des instructions peut etre a l'origine d'électrocutions, d'incendies et/ou de blessures graves. Lisez attentivement le manuel d'utilisation afin d'utiliser I'appareil d'une maniere sécurisée. Gardez le mode d'emploi et les mises en garde pour pouvoir vous y référer ultérieurement.
- Cet apparéil n'est pas conçu pour être utilisé par des personnes aux capacités physiques, mentales, sensorielles réduites, ou manquant d'expérience et de connaissances (y compris les enfants), sauf si une personne responsable de leur sécurité leur a donné les indications nécessaires ou les surveillependant l'utilisation.
- Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
- L'appareil ne doit être utilisé qu'avac l'alimentation fournie avec celui-ci.
IMPORTANT
LISEZ ATTENTIVEMENT LE MODE D'EMPLOI AVANT D'UTILISER L'APPAREIL CONSERVEZ-LE POUR RÉFERENCE ULTÉRIEURE
PRATIQUES DE TRAVAIL SURES
Apprentissage
a) Lisez attentivement le mode d'emploi. Vous devez impérativement comprendre les instructions et vous familiariser avec les contrôles et le mode d'utilisation de l'appareil.
b) Ne laissez en aucun cas l'appareil à un enfant ou à une personne n'ayant pas pris connaissance du mode d'emploi. Les réglementations locales définissent parfois des limites d'âge pour l'utilisateur.
c) L'utiliseur est responsable des accidents et des dommages causés à d'autres personnes ou à leurs biens.
Preparation
a) Veillez à ce que le cable périhérique soit correctement installé en suivant les instructions.
b) Inspectez regulierement la zone ou l'appareil doit ettreutilise et enlevez toutes les pierres, tous les batons, cables, os et autres objets étrangers.
c) Procedez regulierement a un examen visuel des lames, des boulons de lame et de I'unité de coupe pour vous assurer qu'ils ne sont ni uses, ni endommages. Afin de preserver I'equilibre de la machine, changez toujours les lames et leurs boulons en meme temps.
d) Sur les apparciels propont plusieurs arbres, veuillez noter que la rotation d'une lame peut entrainer la rotation des autres lames.
e) ATTENTION! Ne faites jamais fonctionner l'appareil si l'une de ses protections est défectueuse ou si l'un de ses dispositifs de sécurité n'est pas en place.
UTILISATION
1. GÉNÉRALITÉS
a) Ne faites jamais fonctionner l'appareil si l'une de ses protections est defectueuse ou si l'un de ses disposits de sécurité n'est pas en place (ex: les déflecteurs).
b) N'approchez jamais les mains ou les pieds des parties rotatives, et ne les mettez jamais sous l'appareil. Ne vous mettez jamais en travers de l'ouverture d'évacuation.
c) Ne soulevez jamais et ne portez jamais une tondeuse dont le moteur est en marche.
d) Actionnez le dispositif de desactivation de l'appareil.
Avant de le débloquer;
- Avant d'inspector, de nettoyer ou de travailler sur l'appareil.
e) Il n'est pas permis de modifier le design d'origine du robot tondeuse. Toute modification effectue est à vos risques et périls.
f) Demarrer la tondeuse a gazon robotique conformement aux instructions. Lorsque la touche d'alimentation est allumée, voirlez a garder vos mains et pieds loin des lames pivotantes. Ne jamais mettre vos mains ou pieds sous la tondeuse.
g) Ne jamais soulever la tondeuse à gazon robotique ou la porter tant que la touche d'alimentation est allumée.
h) Ne laissez en aucun cas la tondeuse à une personne non familiarisée avec l'appareil et son mode d'utilisation.
i) Ne posez jamais des objets sur le robot ou sur le socle de recharge.
j) Ne faites jamais fonctionner le robot si le boitier ou l'une des lames sont endommages. L'appareil ne doit pas etre utilise si les lames, les vis, les ecrous ou les cables sont endommages.
k) Toujours eteindre la tondeuse a gazon robotique lorsque you n'veaz pas l'intention de I'utiliser. La tondeuse a gazon robotique ne peut demarrer que lorsque la touche d'alimentation est allumee et que le code PIN correct a ete saisi.
2. MISE EN GARDE COMPLEMENTAIRE EN CAS DE FONCTIONNEMENT AUTOMATIQUE
a) Ne laissez pas la machine fonctionner sans surveillance si vous savez que des personnes (notamment des enfants) ou des animaux domestiques se trouvent à proximé.
ENTRETIEN ET RANGEMENT
AVERTISSEMENT! Lorsque la tondeuse est retournée, la touche d'alimentation doit toujours être éteinte.
La touche d'alimentation doit être éteinte pendant tous les travaux sur le chassin de base de la tondeuse, tels que le nettoyage ou le remplacement des lames.
a) Veillez à ce que tous les écrous, vis et boulons soient bien serrés, afin de vous assurer que l'appareil reste en bon état de marche.
b) Inspectez le robot tondeuse regulierement et, par securite, remplacez toute piece uee ou endommagee.
c) Assurez-vous que les lames et le disque de coupe ne sont pas endommagés. Afin d'assurer l'équilibre des pieces rotatives, changez toujours les lames et les vis en même temps.
d) Les accessoires de coupe de rechange doivent impérativement être du même type que ceux d'origine.
e) Rechargez toujours la batterie avec le chargeur fourni par le fabricant. Toute utilisation incorrecte peut etre a l'origine d'un chic electrique, d'une surchauffe ou d'une fuite du liquide corrosif de la batterie.
f) En cas de fuite d'électrolyte et de contact avec les yeux, rincez abondamment avec de l'eau ou un agent neutralisant etappelez les urgences.
g) Toute réparation sur l'appareil doit s'effectuer d'une manière conforme aux instructions du fabricant.
Déplacer l'appareil
Utilisez l'emballage d'origine pour transporter le robot sur de longues distances.
Pour déplacer l'appareil de ou vers la zone de travail en toute sécurité:
a) Appuyez sur le bouton STOP pour arrêter la tondeuse.
b) Youchoissez un code PIN a quatre chiffres lorsque you demarrez la tondeuse pour la premiere fois.
c) Toujours eteindre la tondeuse a gazon robotique si lorsque you aves l'intention de la porter.
d) Portez la tondeuse en la tenant par la poignee située à l'arriere, en dessous. Tenez la tondeuse avec le disque de coupe du cote opposé à vous
Mises en garde concernant la batterie
a) La batterie et les piles secondaires ne doivent pas etre ouvertes, demontees ou broyees.
b) La batterie ne doit pas etre court-circuite. Evitez de mettre la batterie en vrac dans une boite ou dans un tiroir ou elles risqueraient de se court-circuiter entre elles ou au contact d'autres objets metalliques.Aprèsusage,evitez tout contact de la batterie avec d'autres objets metalliques de petite taille (trombones, pieces, clés, clous, vis etc.) susceptibles de court-circuiter les pôles.Un court-circuit entre les pôles de la batterie peut etre à l'origine de brûlures ou d'un incendie.
c) La batterie ne doit pas etre exposée au feu et à la chaleur. Evitez de la ranger à la lumiere du soleil.
d) La batterie et les piles ne doivent pas etre soumises a des chocs mecaniques.
e) En cas de fuite des piles, évitez tout contact du liquide avec la peau et les yeux. En cas de contact, rincez abondament la surface touchée avec de l'eau et appelez les urgences.
f) En cas d'ingestion d'une pile ou d'une batterie, appepelez immédiatement les urgences.
g) La batterie et les piles doivent rester propres et seches.
h) La batterie et les piles fonctionnent au moins de leur capacité dans une température ambiente normale, comprise entre +15^ et +25^ environ.
i) Les batteries fonctionnant avec des systèmes electrochimiques différents doivent être mis au rebut séparément.
j) N'utilisez pas d'autre chargeur que celui spécifié par WORX. N'utilisez pas d'autre chargeur que celui spécifié fourni avec l'appareil. Un chargeur destiné à un type de batterie donné peut être à l'origine d'un incendie s'il est utilisé avec une autre batterie.
k) N'utilisez enaucun cas une batterie autre que celle prevue pour cet apparéil.
I) La batterie doit être tenue hors de portée des enfants.
m) Gardez la documentation d'origine du produit afin de pouvoir vous y reférer ulterieurement.
n) Respectez les procédures de mise au rebut.
ATTENTION -Ce ROBOT TONDEUSE peut etre dangereux s'il est utilisé de maniere incorrecte.
Avant d'utiliser le ROBOT TONDEUSE pour la première fois, vous nevez avoir lu et compris le contenu dans son intégralité.
ATTENTION - Restez à distance de la machine pendant qu'elle fonctionne.
ATTENTION - Éteignez la machine avant de la manipuler ou de la soulever.
ATTENTION - Ne pas s'asseoir sur la machine.
Ne pas jeter au feu
Les batteries peuvent entrer dans le cycle de l'eau si elles sont éliminées de façon inappropriée, ce qui peut être dangereux pour l'écosystème. Ne pas eliminer les batteries usagées comme un déchet municipal non trié.
Les piles doivent etre recyclées. Ne jetez pas les piles usagees avec les ordures menagères.
Ne lavez pas la machine avec un nettoyeur à haute pression
Appareil de classe III
Les produits électriques usages ne doivent pas être jetés avec les ordures menagères. Apportez le produit à un endroit où il pourrait être recyclé. Pour plus d'informations sur le recyclage, adressez-vous au magasin d'achat ou aux autorités de votre commune.
Robot de fauchage à pelouse F
2. Liste Des Composants
Robot de fauchage à pelouse F
- POIGNÉE
- CABLE BASSE TENSION
- BROCHES DE CONTACT
- SOCLE DE CHARGEMENT
- BANDE DE CHARGE
- COUVERCLE DU ÉCRAN
- COUVERCLE DU PANNEAU DE COMMANDE
- BOUTON STOP
- CAPTEUR PLUVIOMÉTRIQUE
- ROUE MOTRICE ARRIÈRE
- POIGNÉE
- BATTERIE
- DISQUE DE COUPE ROTATIF
- LAMES DE COUPE
- ROUE AVANT
- BOUTON START
- ÉCRAN
- CLAVIER
- BOUTON MARCHE/ARRÉT
- ADAPTATEUR D'ALIMENTATION
- FIL-BARRIÈRE
- CHEVILLES METALLIQUES
- CLOUS DE FIXATION DE LA BASE DE CHARGE
- JAUGE DE DISTANCE DU FIL-BARRIÈRE
- CLEF ALLEN

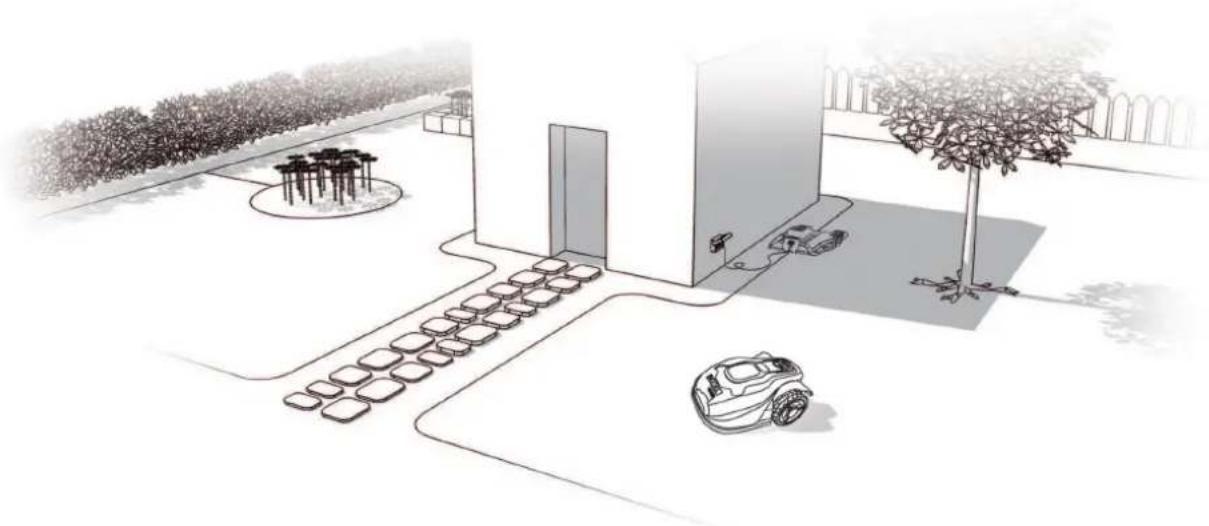

3. Principe de fonctionnement du Android®M
Félicitations pour votre achat de ce Landroid®M; avec cet apparéil commence pour vous une nouvelle vie dans laquelle vous pelouse se tonda toute seule! Dans cette section, nous vous aidrons à很好地 comprendre le mode de fonctionnement du Landroid®M.

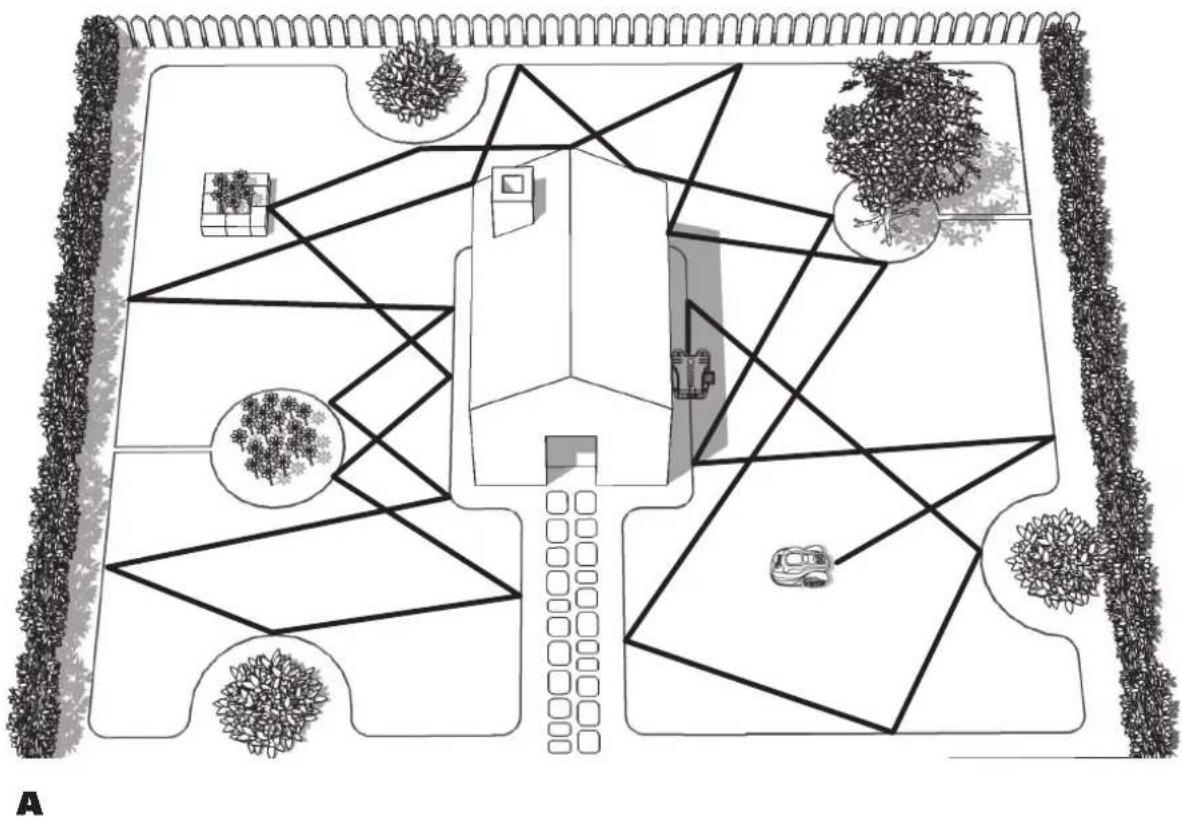

Le Landroid M choisit sa direction au hasard. Grace a lui, toute voyage pelouse sera tondue de maniere parfaitement uniforme et sans couloirs disgracieux (voir fig. A).
Robot de fauchage à pelouse F
Le Landroid®M peut fonctionner de manière autonome. La Landroid®M sait lorsqu'elle doit aller sur sa base de chargement (4) pour se recharger, elle peut détecter lorsqu'il pleut et peut s'arrêter en cas de détction d'un problème, et sait s'arrête, recycler, puis tournier quand elle heures un obstacle bloquant son chemin ou un autre object. D'autre part, afin de prévenir tout risque d'accident, le disque de coupe s'arrête automatiquement lorsque le Landroid®M est soulevé.

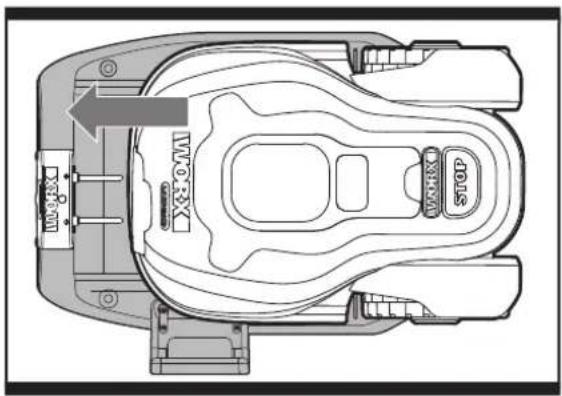

A. Recherche du socle de recharge
Lorsque vous Landroid M a besoin de se recharger, il cessera de tondre et suivra le cable periphérique (21) dans le sens antihoraire pour returner sur son socle de recharge. Landroid M est préprogramme pour tondre la pelouse pres du cable periphérique une fois parSEAIRE.Si youssouhaitez tondre davantage la pelouse pres du cable periphérique, ouvre le couvercle du panneau, appuyez sur le bouton «Home »et fermer le couvercle du panneau.Le Landroid M arretera de tondre,reperera le cable periphérique et tondra l'herbe pres du cable periphérique pendant qu'il localise le socle de recharge. Nous youssuggerons d'utiliser cette fonctionnalite lorsque la charge de la batterie est supérieure à 75% .Vous pouvez vérifier la puissance de la batterie sur I'ecran.

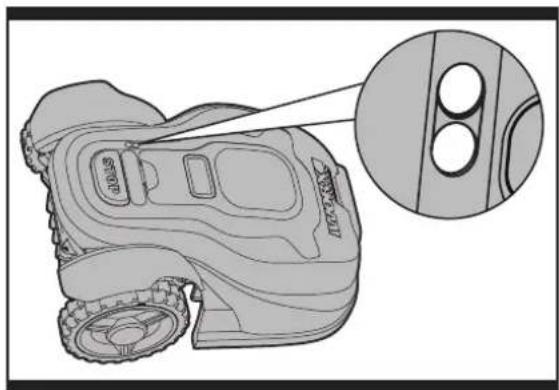

B. Capteurs pluviemétriques
Le Landroid®M dispose d'un Détecteur de pluie (9) sur ses côtes qui détece les gouttes de pluie et informé le Landroid®M pour arrêter la tonte et suivre le cable délimitant jusqu'à sa base de chargement (voir Fig. B).
Le Landroid®M peut êtreprogramme pour un démarrage différe (0 - 180 minutes) quand il pleut. Lorsque les capteurs de pluie sont
humides, le Android®M returne à sa station d'accueil. Ce n'est que lorsque les capteurs de pluie deviennent secs que le Landroid®M commence le compte à rebours avant le démarrage différé ou returne immédiatement à la tonte. Pour plus de détails, veuillez vous référer au Guide de programmation et de dépannage.
B
C
C. Détction du fil-barrière
Grace a se des deux capteurs situés à l'avant, le Landroid M sait lorsqu'il s'approche du fil-barrière et ne dépasse jamais cette limite. Avant de changer de direction, le Landroid M franchit le fil-barrière sur une distance d'environ 20cm^ . (voir Fig. C). C'est la distance recommendée. Utilisez la jauge de distance fournie pour assurer une bonne installation.

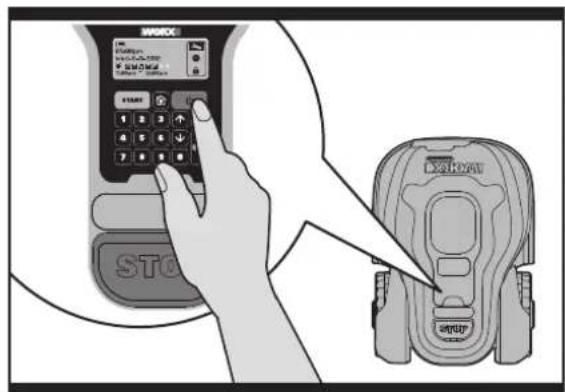

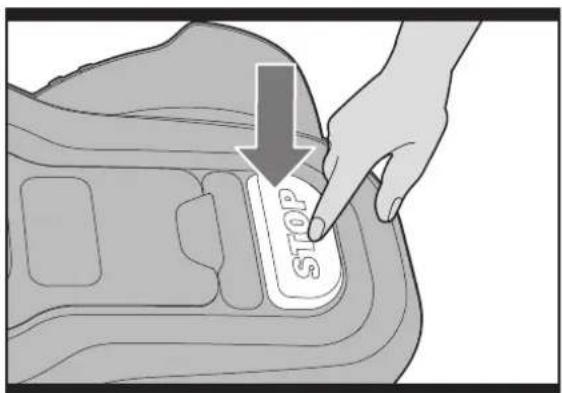

D. Demarrage et arrêt au cours du travail (voir fig. D, E)
Si you souhaitez que le Landroid M arrete de travailler, il you suffit d'appuyer la touche d'acces (8) située au-dessus. Pour commencer à tondre, ouvre le couvercle du panneau de commande, appuyez sur la touche MARCHE / ARRET et saisissez le code PIN, puis appuyez sur la touche Demarrer et refermer le couvercle du panneau.
Chaque fois que le Landroid M détecte un problème, un message d'erreur apparait à l'écran (17) et s'eteindra automatiquement s'il ne recoit aucune commande de l'utilisateur dans les 20 mins (Pour plus d'informations sur les messages d'erreur, reférez-vous au Guide de dépannage et de programmation).
D
E
Robot de fauchage à pelouse F
Pour Continuer:
Scène 1: STOP - Arret automatique après 20 min
Ouvrez le couvercle du panneau de commande
- Appuyez sur la touche MARCHE/ARRÉT (19) pour l'allumer
- Appuyez sur la touche 0 pour résoudre le problème
- Appuyez de nouveau sur le bouton DEMARRER et fermer le couvercle du panneau de commande
- Maintenant, la Landroid M commencerà tondre!
Scène 2: STOP-Sans arrêt automatique
Ouvrez le couvercle du panneau de commande
- Appuyez sur la touche 0 pour résoudre le problème
- Appuyez de nouveau sur le bouton DEMARRER et fermer le couvercle du panneau de commande
- Maintenant, la Landroid M commencerà tondre!
3.3 Quelle superficie maximale mon Android®M est-il capable de tondre?
Le Landroid M est capable de tondre différentes tailles de superficie; cette superficie depend cependant de plusieurs facteurs:
L'espece d'herbe dont est constituée votre pelouse, ainsi que sa vitesse de croissance
L'affutage des lames (14)
L'humidité
La température ambiente
- Le nombre d'obstacles dans votre jardin
Si la température ambiente ou vous habitiez est très chaude,Vote LandroidM peut recharger a un rythme légèrement plus lent. Le LandroidM consomme moins d'énergie quand il travaill dans un espace ouvert compteant peu d'obstacles (ex: parterres de fleurs, fontaines, allées etc.).
Vou puez tue der e de rail par defaut du Lndroid M pour differentes tailles de pelouse dans le guide de programmation.
Les durées indiquées peuvent varier selon les facteurs susmentionnés. Ajustez progressivement la durée de travail quotidienne du Landroid®M jusqu'à couver le réglage qui convient.
Vou puez eaglement programmer le temps de travail du Landroid M de facon a ce qu'il s'adapte a votre emploi du temps - se reporter au Guide de programmation.
3.4 Quel sera le degré d'efficacité du travail de mon Android M?

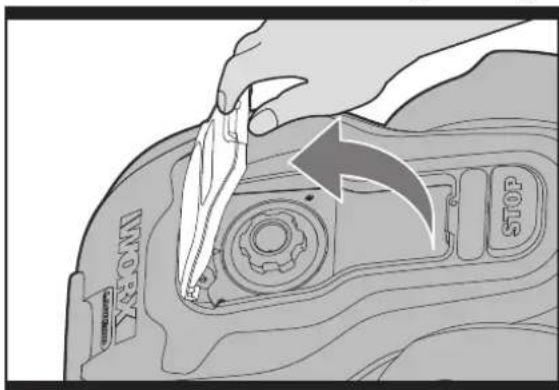

La hauteur de coupe du Landroid®M se regle entre 2cm et 6cm. Avant de démarrer votre Landroid®M pour la première fois, vous devrez couper l'herbe à une hauteur n'excedant pas 9 cm. Ensuite, assurez-vous d'ouvoir le couvercle du panneau de commande (7) et de régler la hauteur de coupe à sa hauteur maximale de 6 cm (voir Fig. F, G).
Le Landroid M produit un meilleur travail par temps sec. Il n'aime pas l'herbe mouillée car celle-ci a tendance à s'accumuler sur le disque de coupe (13) et dans le moteur, autre le fait qu'elle peut le faire devier et glisser.
Le Landroid M a peur de la foudre! En cas d'orage, protegez-le en debranchant le socle de recharge (4), en deconnectant le fil-barrière (21) et en vous assurant que le robot n'est pas sur son socle.
Le Landroid M aime tondre la pelouse et a besoin d'avoir des lames (14) en bon etat pour pouvoir mener sa tache a bien.
Le Landroid M peut faire la plus grande partie du travail tout seul, mais il aura de temps en temps besoin de toute aide pour éviter de se blesser.
- Ne laissez jamais le Landroid M rouler sur du gravier
- Enlevez tous les obstacles sur lesquels le Landroid M risquerait de monter ou qui seraient susceptibles d'abimer le disque de coupe; ou isolez de tels obstacles.
- Enlevez tous les détritus et autres objets étrangers de votre pelouse
F
G
Robot de fauchage à pelouse F
Votr Lnd M pctre reli a un mshone. Tous les parametres generaux peuvent etre definis sur vhe tlephone. Il indiquera eaglement I'atat de fonctionnement actuel, mee les erreurs. Pour les parametes detaillés, veuillez you reporter au Guide de connexion WiFi du LanroidM.
5. Principe De Fonctionnement Du Fil-barrière
5.1 Pose du fil-barrière
Utilisez laJAuge de distance de bord (24) pour regler correctement la distance jusqu'au bord de votre pelouse (Plus de 35~cm^* ).
- C'est la distance recommendée. Utilisez laJAuge de distance fournie pour assurer une bonne installation.
Si vous voisin utilise également un Android M, laissez un espace d'au moins 0.5 m entre le fil-barrière et la propriété voisine.
Le fil-barrière est censé délimiter précisément la surface devant être tondue. Les pris et les tas de fil ne faisant pas partie de la zone de travail sont susceptibles de perturber le fonctionnement du Landroid®M (voir Fig.H). Si vous disposez d'un excédent de fil après avoir délimité le périmètre de coupe, coupez-le et rangez-le dans un endroit à part. Il est cependant important de prévoir une longueur suffisante pour que le fil puisse être correctement relié au socle de recharge tout en étant entéré.
H
5.2 Entre remment Du Fil-barriere
Si you've l'entention d'enterrer le fil, veuillez noter que la disposition du fil pourra poser des difficultes au Landroid M lorsqu'il retournera sur son socle de recharge pour la première fois. Il est recommende d'arrimer d'abord le fil delimitant au gazon pour qu'il soit facile de faire des ajustements si nécessaire. Ceci permettra au Landroid M de s'ajuster a son nouvel environnement et garantira qu'il reussira a fonctionner avec sa base de recharge avant que le cable delimitant ne soit enterre. Lorsque vous avez terminé I'installation du cable periphérique, il est recommende de demander au Landroid M de suivre le cable periphérique en appuyant sur le bouton «home».
Tout en observant le Landroid®M localiser la station de charge, vous pouze apporter des modifications à l'itinétaire du cable pérophérique, afin d'assurer un bon dépistage du cable pérophérique par le Landroid®M quand il localise la station de charge.
5.3 Liaison du fil-barrière
Le fil-barrière (21) peut être rallongé simplement en épissant le bout et en le reliant au bout d'un autre fil. Vous pouvez utiliser de l'adhesif pour fixer la jointure entre les fils. (voir Fig. 1)
6. Mise à jour du logiciel
Votre logiciel Android M peut etre mis a jour lorsque de nouvelles versions sont disponibles. La version du logiciel sera affichee sur la page de diagnostic en appuyant sur le bouton 2 de la page d'accueil. La derniere version de logiciel peut etre telechargee depuis notre site Web www.worxLandroid.com. Voir les indications détaillées sur la page de telechargement.
Le manuel dans la boite est basé sur le logiciel par défaut de la production de masse. Certaines nouvelles caractéristiques / fonctions de la nouvelle version peuvent ne pas exister dans le manuel. Si vous ne trouvez pas certains paramétres dans le manuel, veuillez consulter www.worxlandroid.com pour télécharger la première version de manuel.
Robot de fauchage à pelouse F
7. Entretien
Le Landroid M doit faire l'objet d'un examen periodique. Le Landroid M travaillée dur, c'est pourquoi vous devez régulièrement le nettoyer en profondeur et changer les pieces usées. Dans cette section, nous vous expliquerons comment prendre soin de votre nouveau Landroid M de manière à ce qu'il s'adapte parfaitement à sa nouvelle demeure.
7.1 Affutage
ATTENTION: Avant d'effectuer toute manipulation de nettoyage, de réglage ou de changement des lames, éteignez le Android®M, et mettez des gants de protection.
J
ATTENTION! Pour le remplacement des lames, assurez-vous de replacer TOUTES les lames à la fois. Utilisez toujours des vis neues lors du montage des lames. Il est important d'assurer la détention de la lame. Le fait de ne pas utiliser de vis neues pourrait entrainer des blessures graves.
Le Landroid M ne coupe pas l'herbe de la meme maniere que les autres toneuses. Ses lames (14) sont tranchantes comme des rasoirs sur leurs 4 bords et tournent dans les deux sens pour une efficacite de coupe maximale (voir Fig. J). Chaque lame de bye Leandroid M a 4 bords coupants. Selon la frquence que le Landroid M tons your pelouse, les lames devront etre tournees/retournees periodiquement pour utiliseun nouveau bord coupant. Si vore LandroidM est programme pour tondre la pelouse tous les jours, alors les lames devont etre tournees tous les mois pour des meilleurs résultats. Chaque lame va durer jusqu'a 4 mois quand il est programme pour tondre la pelouse tous les jours. Lorsque les lames sont usees et ne coupent plus bien, elles doivent etre remplacedes par les lames de rechange fourni avec voire Landroid M. Des lames de rechange sont egalement disponibles chez voitre détaillant Worx le plus proche.

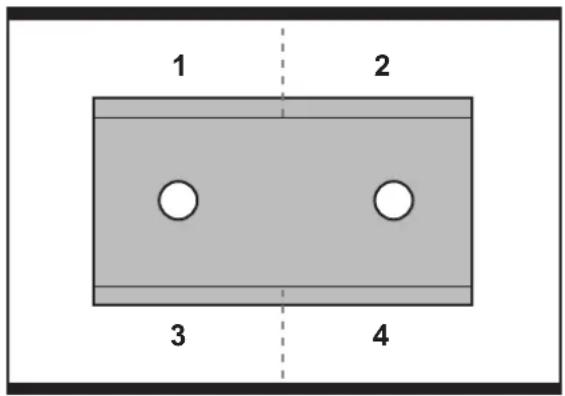

A. Rotation et retournement des lames
Le Landroid M est equipé de lames, qui sont visées sur le disque de coupe (13). Les lames sont l'outil dont le Landroid M a besoin pour faire son travail; elles doivent donc faire l'objet d'un soin particulier. De temps en temps, les lames doivent être returnées en même temps; cela permet d'assurer une coupe parfaite. Lorsque vouseturnez les lames, n'oubliez pas d'ajuster toutes les lames en même temps, faute de quoi le disque de coupe risquerait d'être désquilibre. Si vous Landroid M travaille en suivant un planning normal (quotidien), les lames doivent durer une saison entière si elles sont returnées tous les mois. Vérifiez chaque fois si les lames sont ébréchées ou endommagées et changez-les le cas échéant.

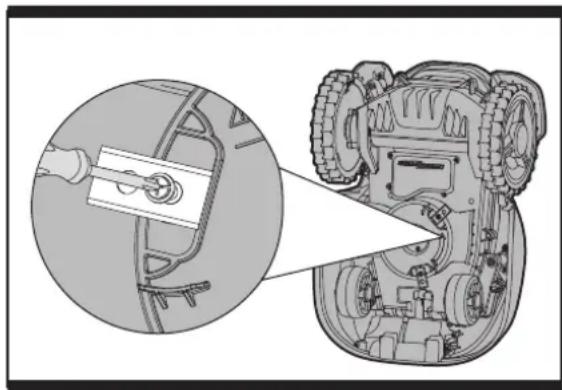

B. Changement des lames (voir Fig. K)
Au bout d'une certaine durée d'utilisation (normalement en fin de saison), les lames du Landroid M auront besoin d'être changées. Le Landroid M n'aime pas travailler avec des lames de différents ages et de différents niveaux de qualite, c'est pourquoi il est indispensable de tousjours changer toutes les lames en meme temps. Vous pouvez utiliser I'un des trois kits de rechange fournis avec le Landroid M, avec les vis de montage correspondantes. Avant de changer les lames, coupe le moteur et mettez des gants de protection. Puis procedez de la maniere suivante:
- Retournez delicatement le Android M.
- Retirez le couvercle de la batterie et la batterie.
- Devissez les vis des lames avec un tournevis.
- Puis fixez solidement les lames neues.
- Remontez la batterie et son couvercle.
K
IMPORTANT: ÀpRES avoir visse les lames sur le disque, assurez-vous qu'elles peuvent tournier librement.
7.2 Nettoyage
ATTENTION: Avant de le nettoyer, éteignez votre Landroid®M. Mettez des gants de protection avant de nettoyer le disque de coupe (13), et ne le lavez pas sous le robinet. (voir Fig. L)

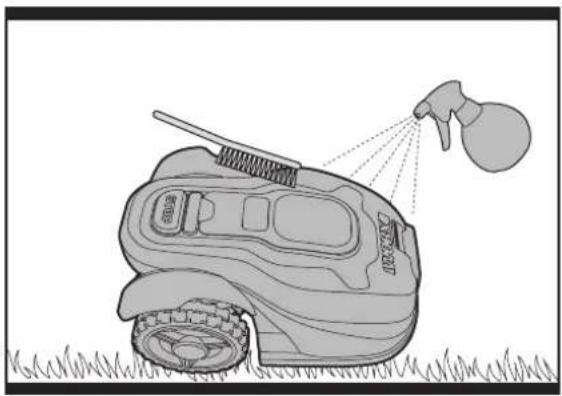

A. Nettoyage du boitier
Votre Landroid®M fonctionnera mieux et plus longtemps s'il est nettoyé régulierement. Toutefois, comme votre Landroid®M est une machine électrique, vousdezest faire attention lors du nettoyage, de NE PAS UTILISER un tuyau, des nettoyeurs à haute pression ou autre pour faire couler de l'eau sur votre Landroid®M; il est préféable d'utiliser un vapeisateur rempli d'eau. Pour nettoyer le boîtier en plastique moulé, utilisez un chiffon ou une brosse à poils mous et
L
evitez les solvants et les produits de cirage (voir Fig. L).Enfin, n'oubliez pas d'enlever tous les dépôts d'herbe et autres détritus.
B. Nettoyage de la partie inférieure
Une fois encore, vous devez impératifement éteindre le Landroid®M avec le bouton marche/arrêt et mesure des gants de protection avant de toucher le disque de coupe (13).
Retournez tout d'abordVote LandroidM a l'envers pour en exposer sa face inférieure. Reperez le disque de coupe, le boitier du moteur ainsi que les roues avant (15) et les roues motrices (10).Nettoyz soigneusement toutes ces pieces avec un chiffon mouilé ou une Brosse a poils mous.
Faites tourner le disque de coupe pour vous assurer qu'il tourne librement. Vérifiez que les lames tournent librement autour des vis de fixation. Retirez tout obstacle.
IMPORTANT: Enlevez tous les détritus accumulés susceptibles de fissurer le disque de coupe. Mème la fissure la plus microscopique peut influencer le fonctionnement du Android®M de manière importante.
Nettory la broche de contact (3) située sur la base de chargement (4) et la bande de chargement (5) situé sur le Landroid M à l'aide d'un chiffon. Enlevez toute accumulation de débris d'herbe et de débris autour des broches de contact et des bandes de chargement de temps en temps pour vous assurer que le Landroid M se charges corectement à chaque fois.
7.3 Durée de vie de la batterie
Le coeur du LandroidM est une Pile de Lithium de 28 V. Aucun entretien n'est necessaire. Pour un enteposage adequat de la batterie, assurez-vous qu'elle soit complètement chargée et conservée dans un endroit frais et sec entre (20^ - 60^) La durée de vie de la batterie du Landroid M depend de plusieurs facteurs:
La durée de la saison de tonte dans votre région
- Le nombre d'heures que le Landroid M travaille chaque jour
L'entretien de la batterie pendant le rangement
Robot de fauchage à pelouse F
Le Landroid®M peut être chargé manuellement sans le cable périphérique.
Pour charger manuellement la batterie sans brancher le cable péripérisque à la base de recharge;
- Connectez la base de charge à une source d'alimentation appropriée.
- Placez manuellement la LandroidM dans la base de charge alors que la LandroidM est eteinte. (voir Fig. M1)
- L'indicateur lumineux rouge de charge s'allumera.
- Pendant que I'écran indique « charge ». (voir fig. M2) Landroid®M commencerà à se charger.
M1
M2
7.4 Hibernation
Votre LandroidM fonctionnera meux et plus longtemps si vous le laissez reposer pendant I'iver. Bien que le Landroid M soit un appeareil tres solide, nous vous recommandons neanmoins de le ranger dans une remise ou dans un garage pendant I'hiver.
Avant de ranger le Android®M pour l'hiver, n'oubliez pas:
- De le nettoyer soigneusement
- De recharger complètement la batterie
- De l'eteindre
Pour maximiser la vie de la batterie, il est recommendé de la charger complètement avant de l'entreposer pour l'hiver. Le fil-barrière peut être laissé par terre, mais il est préférible de protégger les extremités, par exemple en les mettant dans une boîte de conserve remplie de graisse. Si vous choisissez de laisser le socle de recharge à l'extérieur pendant l'hiver, laissez le fil-barrière relié au socle.
REMARQUE : Lorsque vous redémarrez le Landroid®M après le repos hivernal, nettoyez soigneusement les bornes de recharge (5) et les broches de contact (3) en utilisant de préférence une toile émeri fine. Ensuite, vérifie l'heure et la date, puis renvoyez le Landroid®M à son travail préfééré: tondre la pelouse!
7.5 Changement de la batterie
ATTENTION: Mettez le bouton marche/arrêt sur la position arrêt avant d'effectuer toute manipulation de réglage, de changement ou de réparation.
Si vous devez changer la batterie, précédez de la maniere suivante.
- Retournez delicatement le Android M.
- Enlevez les vis de fixation de la batterie. (voir Fig. N)
- Sortez la batterie usagée. (voir Fig. O)
- Insérez la batterie neuve.
- Remettez les vis en place et serrez-les bien.
N
0
Protection De L'Environnement
Les déchets d'équipements électriques et électroniques ne doivent pas être déposés avec les ordures menagères. Ils sont collectés pour être recyclées dans des centres spécialisés. Consultez les autorités locales ou votre revendeur pour obtenir des renseignements sur l'organisation de la collecte.
ISTRUZIONI ORIGINALI
INDICE
