MODE D'EMPLOI MXR-40PRO IMG Stageline

Représentation de la MXR-40PRO ; les modèles MXR-60PRO, MXR-80PRO et MXR-120PRO possèdent d’autres canaux d’entrée mono supplémentaires13 Français Table de mixage audio Ces brèves instructions donnent une vue d’en-semble rapide sur la façon d’utiliser la table de mixage audio. Cette notice s’adresse aux utilisa-teurs avec des connaissances de base en audio. Veuillez lire la présente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement. 1 Possibilités d’utilisation Cette table de mixage peut être utilisée de plu-sieurs manières pour mixer des signaux audio (microphones, instruments, appareils avec ni-veau ligne). Le signal master est pris via les prises de sortie M L, M R (6) et le port USB (27). Le port USB sert aussi d’entrée pour des don-nées audio lorsque la table est reliée à un ordi-nateur et pour le lecteur audio intégré pour lire des fichiers MP3, WAV ou WMA d’une clé USB. Le lecteur audio est en plus doté d’un module Bluetooth. 2 Conseils de sécurité La table de mixage répond à toutes les direc-tives nécessaires de l’Union Européenne et porte donc le symbole AVERTISSEMENT L’appareil est alimenté par une tension dangereuse. Ne touchez jamais l’intérieur de l’appareil. Il y a risque de dé-charge électrique. L’appareil n’est conçu que pour une utilisation en intérieur. Protégez-le des éclaboussures, de tout type de projections d’eau et d’une humi-dité élevée de l’air. La température ambiante admissible est de 0 – 40 °C. En aucun cas, vous ne devez poser d’objet contenant du liquide ou un verre sur l’appareil. Débranchez l’appareil du secteur immédiate-ment dans les cas suivants :1. l’appareil ou le cordon secteur présente des dommages visibles.2. après une chute ou accident similaire, vous avez un doute sur l’état de l’appareil.3. des dysfonctionnements apparaissent.Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé. Pour le nettoyage, utilisez un chiffon sec et doux, en aucun cas de produits chimiques ou d’eau. Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si l’appareil est utilisé dans un but autre que ce-lui pour lequel il a été conçu, s’il n’est pas cor-rectement branché ou utilisé ou s’il n’est pas réparé par une personne habilitée ; en outre, la garantie deviendrait caduque. De même, notre responsabilité ne saurait être engagée en cas de pertes de données causées par une mauvaise utilisation ou par un défaut et leurs conséquences.Lorsque l’appareil est définitivement retiré du service, vous devez le dépo-ser dans une usine de recyclage de proximité pour contribuer à son élimi-nation non polluante.

2.1 Conformité et autorisation

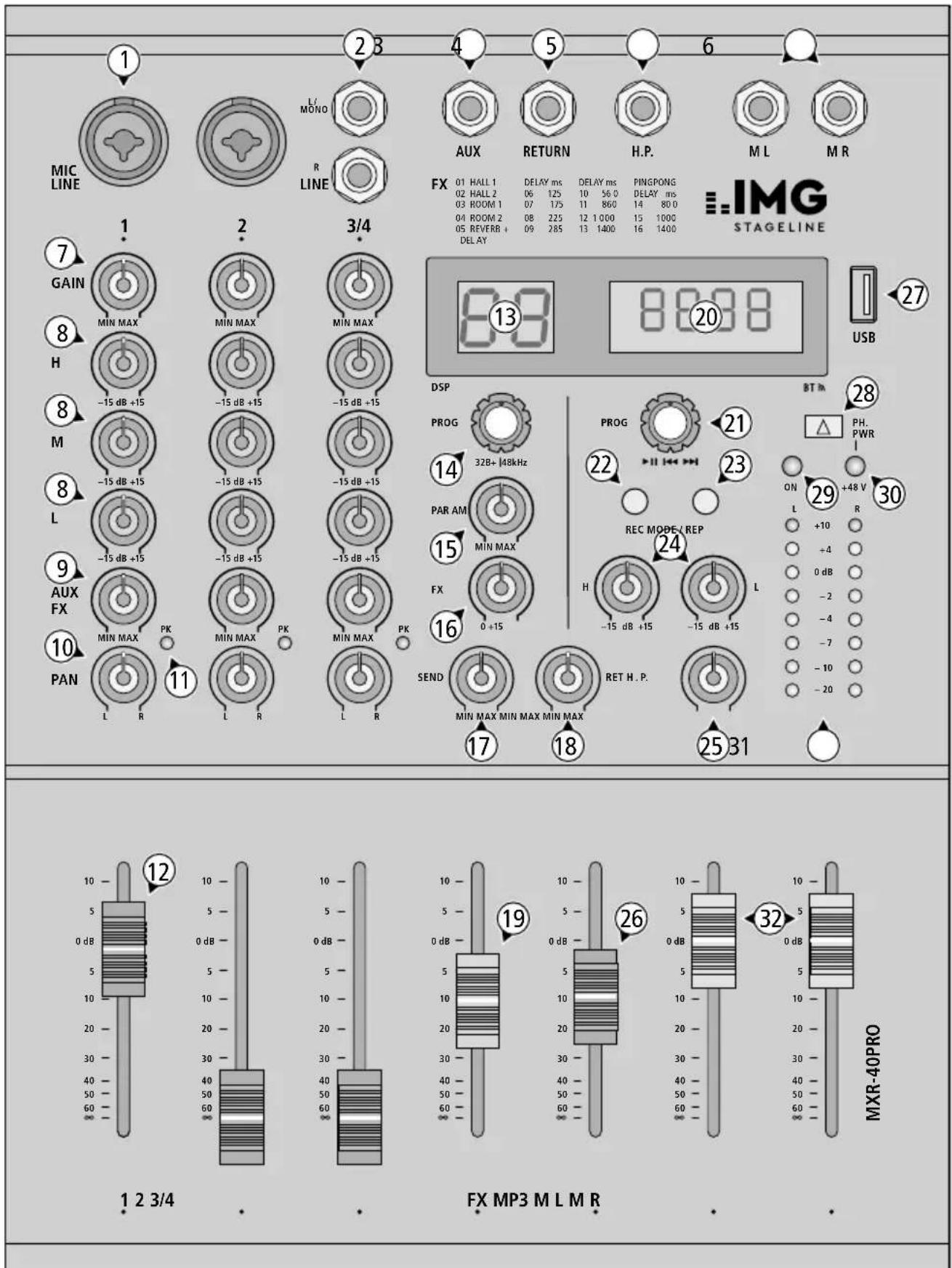

Par la présente MONACOR INTERNATIONAL dé-clare que le module Bluetooth dans les appa-reils MXR-40PRO, MXR-60PRO, MXR-80PRO et MXR-120PRO répond à la directive 2014 / 53 / UE. Les déclarations de conformité sont disponibles sur le site :www.img-stageline.comLe module Bluetooth est autorisé dans les pays de l’U.E. et les pays de l’A.E.L.E. et n’est pas soumis à déclaration ou taxe. 3 Présentation La prise secteur 230 V~ / 50 Hz et l’interrupteur POWER se trouvent sur la face arrière.1 Prise d’entrée combo MIC / LINE pour micro-phones (prise XLR) et sources audio avec ni-veau ligne (prise jack 6,35)2 Entrée LINE du canal stéréo (prises jack 6,35) pour appareils avec niveau ligne Si vous branchez un appareil mono, utilisez uniquement la prise L / MONO. Le signal est ainsi dirigé en interne sur le canal gauche et le canal droit.3 Sortie AUX de la voie AUX4 Entrée RETURN pour brancher la sortie d’un appareil à effets ou d’une source audio ligne supplémentaire ; le signal d’entrée est mixé avec le réglage RET (18) sur le signal master5 Prise H.P. (headphones) pour un casque6 Sorties stéréo M L, M R (prises jack 6,35) pour le signal master7 Réglages GAIN pour l’amplification d’entrée14 Français 8 Egaliseurs pour les aigus (H), les médiums (M) et les graves (L) 9 Réglages AUX/FX pour mixer le signal du ca- nal sur la voie AUX et sur l’unité interne d’ef- fets ; le signal est dirigé sur la voie et l’unité d’effets après le fader du canal (12) 10 Réglages de panoramique PAN pour placer le signal mono dans l’image stéréo, pour le canal stéréo, servent de réglage de balance 11 LED PK : si elle brille brièvement, le niveau de signal maximal non distordu est atteint. Si elle brille plus longtemps, le canal est en surcharge. Tournez alors le réglage GAIN (7) vers la gauche pour diminuer. 12 Faders de canal pour le volume du canal 13 Affichage pour le numéro d’effet sélectionné 1 – 16 14 Bouton rotatif PROG pour sélectionner l’effet Si un effet est sélectionné en tournant le bouton, le numéro de l’effet clignote sur l’affichage (13) pendant quelques secondes; l’effet précédent est encore activé. Pour acti- ver l’effet sélectionné, appuyez sur le bouton rotatif, le clignotement cesse. 15 Réglage PARAM pour le nombre de répéti- tions de l’effet 16 Réglage FX pour régler le niveau d’entrée pour l’unité d’effets ; si le signal d’effet est distordu, tournez le réglage vers la gauche pour diminuer 17 Réglage de niveau SEND pour le signal de la voie AUX qui est disponible à la sortie AUX(3) 18 Réglage RET pour mixer le signal d’entrée de la prise RETURN (4) sur le signal master 19 Fader FX pour mixer le signal d’effet interne sur le signal master ; si aucun effet ne doit être mixé, poussez le fader vers le bas en- tièrement 20 Affichage pour le lecteur audio Lors de l’allumage, «HI» comme message d’accueil est affiché ; si le port USB (27) n’est pas connecté, «no» s’affiche. 21 Bouton rotatif PROG pour le lecteur audio − pour sélectionner un titre, tournez le bou- ton vers la droite ou la gauche − pour commuter entre lecture et pause, appuyez brièvement sur le bouton 22 Touche REC pour démarrer/ arrêter un enre- gistrement : le signal master est sauvegardé sous forme de fichier MP3 sur une clé USB. 23 Touche MODE / REP Brève pression pour commuter sur : − réception Bluetooth (affichage «bLUE») − aucun fonctionnement (affichage «no») − lecteur audio (affichage bref «USb») Maintenue enfoncée jusqu’à l’affichage de : «onE» = le titre actuel est répété en continu «ALL» = tous les titres sont lus les uns après les autres en continu 24 Egaliseurs du lecteur audio pour les aigus (H) et graves (L) 25 Réglage de volume H. P. pour le casque 26 Fader MP3 pour mixer le signal du lecteur audio ou du port USB (27) sur le signal master 27 Port USB – sortie signal master digital – entrée pour données audio d’ordinateur – entrée pour fichiers audio d’une clé USB pour lire avec le lecteur audio 28 Interrupteur marche / arrête PH. PWR de l’ali- mentation fantôme 48 V pour les entrées micro XLR MIC (1) Attention : ne doit être activé que si la table de mixage est éteinte, sinon des bruits forts de commutation peuvent apparaître 29 Témoin de fonctionnement ON 30 LED «+48V» ; brille lorsque l’alimentation fantôme est activée 31 VU-mètre pour le signal master 32 Faders Master pour le niveau de sortie du signal master aux sorties M L, M R (6) et au port USB (27) 4 Démarrage rapide Pour éviter tout bruit fort, avant d’établir les branchements et de les défaire et avant d’al- lumer la table de mixage, tournez le réglage H. P.(25) sur MIN et poussez les faders Master M L, M R (32) entièrement vers le bas.

instruments …) aux prises d’entrée (1, 2). Reliez les microphones via les fiches XLR, les appareils avec niveau ligne via les fiches 6,35. Si vous utilisez des microphones nécessi- tant une alimentation fantôme, appuyez sur la touche PH. PWR (28), dans le cas contraire, la touche ne doit pas être enfoncée. Lorsque15 Français la touche est enfoncée, la LED «+48V» (30) brille comme témoin. Si vous branchez un appareil mono au canal stéréo, utilisez uniquement la prise L / MONO (2) ; le signal est ainsi dirigé en interne sur le canal droit et le canal gauche.

2) Si un ordinateur est utilisé pour lire des

fichiers audio ou pour des enregistrements, reliez-le au port USB (27).

3) Reliez l’appareil auquel le signal master doit

être appliqué (amplificateur, enceinte active, enregistreur) aux prises de sortie M L, M R (6).

4) Un casque pour la préécoute peut être relié à

5) Via le cordon secteur livré, reliez la prise

230 V~ / 50 Hz de la face arrière de la table de mixage à une prise secteur 230 V/ 50 Hz.

4.2 Allumer, mixer les signaux d’entrée

1) Comme réglage de base, tout d’abord,

– tournez les réglages GAIN (7), H, M, L (8,24) et PAN (10) sur la position médiane – tournez les réglages AUX/FX (9) et RET (18) sur MIN – poussez les faders de canal (12) et les faders FX (19) et MP3 (26) entièrement vers le bas

2) Allumez les sources de signal, ensuite allu-

mez la table de mixage avec l’interrupteur POWER sur la face arrière puis l’appareil relié aux prises de sortie M L et M R (6). Pour éteindre procédez en sens inverse. Poussez les faders master M L et M R (32) sur la position 0 dB et mixez les signaux d’en- trée avec les faders de canal (12). Si un fader de canal doit être très poussé, augmentez l’amplification d’entrée en tour- nant le réglage GAIN (17) vers la droite. Si la LED PK (11) brille longuement, tournez le réglage GAIN vers la gauche pour diminuer. La LED PK ne doit briller que brièvement pour des pointes de signal.

3) Avec les réglages de panoramique PAN (10),

répartissez comme souhaité les signaux des canaux sur la base stéréo.

4) Réglez la tonalité des signaux d’entrée avec

les réglages H, M et L (8).

5) Gérez le signal master pour l’appareil suivant

de manière optimale avec les faders Master M L et M R (32). Avec le réglage H. P. (25), réglez le volume du casque (pas trop fort car des volumes élevés peuvent endommager l’ouïe).

4.3 Mixage des effets

Avec l’unité interne d’effets, on peut créer un des 16 effets sélectionnables et le mixer au signal master.

1) Pour que les réglages d’effet suivants soient

audibles, tournez les réglages PARAM (15) et FX (16) sur la position médiane environ et le fader FX (19) sur la position 0 dB.

2) Sélectionnez l’effet voulu en tournant le bou-

ton PROG (14). Le numéro de l’effet clignote sur l’affichage (13) pendant quelques se- condes ; l’effet précédent est encore activé. Pour activer l’effet sélectionné, appuyez sur le bouton, le clignotement cesse.

3) Réglez l’intensité de l’effet pour chaque si-

gnal de canal séparément avec le réglage AUX/FX (9). Le signal pour l’unité d’effets est pris après les faders de canal (12), c’est-à-dire que la part d’effet d’un canal est toujours proportionnelle au niveau réglé du canal.

4) Avec le réglage PARAM (15), réglez le nombre

de répétitions de l’effet.

5) Pour augmenter ou diminuer l’intensité to-

tale de l’effet, poussez ou tirez le fader FX (19). On peut également augmenter l’inten- sité en tournant le réglage FX (16) vers la droite. Avec ce réglage, le niveau d’entrée pour l’unité d’effets est réglé. En cas de dis- torsions du signal d’effet, tournez le réglage en conséquence vers la gauche pour dimi- nuer. Les signaux qui sont pris via les réglages AUX / FX (9) depuis les canaux d’entrées sont disponibles également à la sortie AUX (3) et peuvent par exemple être appliqués sur un appareil externe d’effets . Pour ce faire, réglez le niveau de sor- tie de la prise AUX avec le réglage SEND (17). Appliquez le signal de sortie de l’appareil à ef- fets sur l’entrée RETURN (4) et avec le réglage RET (18), mixez-le sur le signal master. Tout droit de modification réservé.

CARTONS ET EMBALLAGE PAPIER À TRIER

Notice d’utilisation protégée par le copyright de MONACOR

INTERNATIONAL GmbH & Co. KG. Toute reproduction même partielle à des fins commerciales est interdite.Español
