BEDIENUNGSANLEITUNG MXR-40PRO IMG Stageline

Audio-Mischpult Audio Mixer

MIC LINE 1 GAIN H M L AUX FX MAX 2 3/4 3/4 MAX RETURN N.P. N.L N.R i.IMG START LINE 8660 USB PDT PDCG PROC REC PROC REP FX P MAX 1 2 3/4 FX MP3 M L M R MXR-4DPRO

MXR-40PRO

Bestell-Nr. • Order No. 20.0490

MXR-60PRO

Bestell-Nr. • Order No. 20.0500

MXR-80PRO

Bestell-Nr. • Order No. 20.0530

MXR-120PRO

Bestell-Nr. • Order No. 20.0620

CE

BEDIENUNGSANLEITUNG

INSTRUCTION MANUAL

MODE D'EMPLOI

Deutsch...... Seite 4

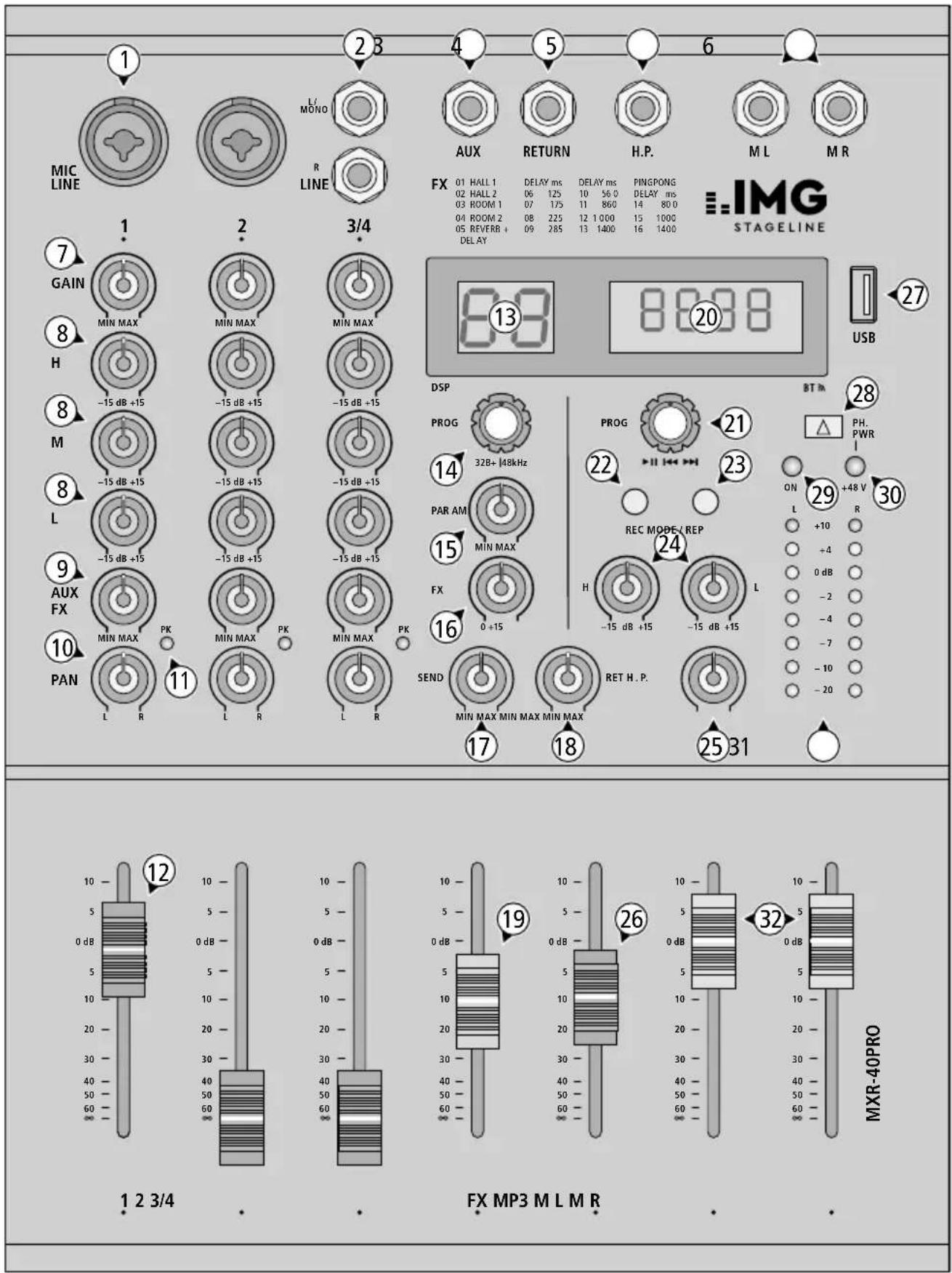

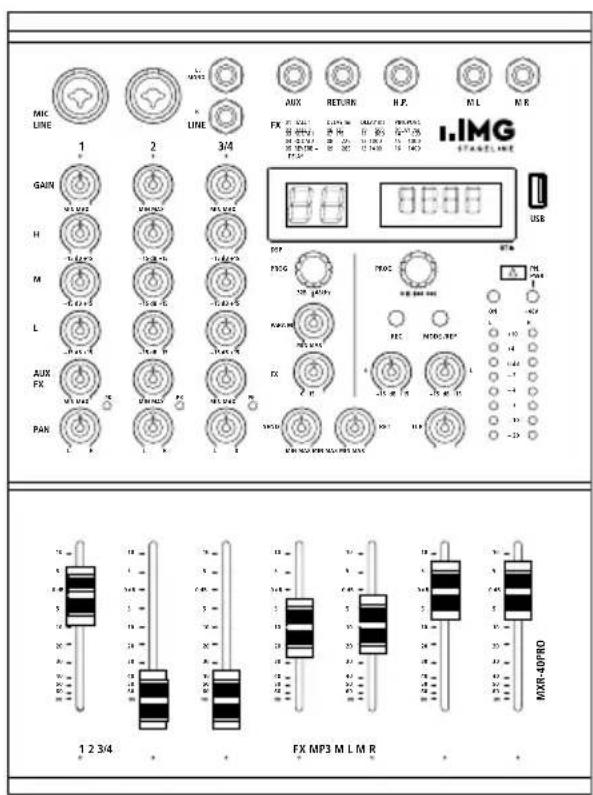

Abbildung MXR-40PRO, bei den Modellen MXR-60PRO, MXR-80PRO und MXR-120PRO sind weitere Mono-Eingängskanäle vorhanden

Audio-Mischpult

Diese Kurzanleitung soll den schnellen Einstieg in die Benutzung des Geräts ermöglichen. Sie richtet sich an Benutzer mit Grundkenntnissen in der Audiotechnik. Bitte lesen Sie die Anleitung vor dem Betrieb gründlich durch und heben Sie sie für ein späteres Nachlesen auf.

1 Einsatzmöglichkeiten

Dieses Mischpult lässt sich vielfältig zum Mischen von Audiosignalen (Mikrofone, Instrumente, Geräte mit Line-Pegel) einsetzen. Das Summensignal wird über die Ausgangsbuchsen M L, M R (6) und die USB-Buchse (27) ausgegeben. Die USB-Buchse dient auch als Eingang für Audio-daten bei der Verbindung mit einem Computer und für den integrierten Audio-Spieler zum Abspielen von MP3-, WAV- oder WMA- Dateien von einem USB-Stick. Der Audio- Spieler ist außerdem mit einem Bluetooth- Modul ausgestattet.

2 Sicherheitshinweise

Das Mischpult entspricht allen relevanten Richtlinien der EU und trägt deshalb das C-Zeichen.

WARNUNG

Das Gerät wird mit lebensgefährlicher Netzspannung versorgt. Nehmen Sie deshalb niemals selbst Eingriffe daran vor. Es besteht die Gefahr eines elektrischen Schlages.

• Das Gerät ist nur zur Verwendung im Innenbereich geeignet. Schützen Sie es vor Tropf- und Spritzwasser sowie vor hoher Luftfeuchtigkeit. Der zulässige Einsatztemperaturbereich beträgt 0–40°C.
• Stellen Sie keine mit Flüssigkeit gefüllten Gefäße z. B. Trinkgläser, auf das Gerät.
• Ziehen Sie sofort den Netzstecker aus der Steckdose, wenn:
• sichtbare Schäden am Gerät oder am Netz-kabel vorhanden sind,
• nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht,
• Funktionsstörungen auftreten. Lassen Sie das Gerät in jedem Fall in einer Fachwerkstatt reparieren.
• Verwenden Sie zum Reinigen nur ein trockenes, weiches Tuch, niemals Chemikalien oder Wasser.
• Wird das Gerät zweckentfremdet, nicht richtig angeschlossen / bedient oder nicht fachge-

recht repariert, kann keine Haftung für daraus resultierende Sach- oder Personenschäden und keine Garantie für das Gerät übernommen werden. Ebenso kann keine Haftung für durch Fehlbedienung oder durch einen Defekt entstandene Datenverluste und deren Folgeschäden übernommen werden.

Soll das Gerät endgültig aus dem Betrieb genommen werden, übergeben Sie es zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb.

2.1 Konformität und Zulassung

Hiermit erklärt MONACOR INTERNATIONAL, dass das Bluetooth-Modul in den Geräten MXR-40PRO, MXR-60PRO, MXR-80PRO und MXR-120PRO der Richtlinie 2014/53/EU entspricht. Die EU-Konformitätserklärungen sind im Internet verfügbar:

www.img-stageline.de

Das Bluetooth-Modul ist für den Betrieb in den EU- und EFTA-Staaten allgemein zugelassen und anmelde- und gebührenfrei.

3 Übersicht

Auf der Geräterückseite befindet sich die Netzbuchse 230 V\~ / 50 Hz zum Anschluss an eine Netzsteckdose und der Ein-/Ausschalter POWER.

1 kombinierte Eingangsbuchse MIC / LINE für Mikrofone (XLR) und Tonquellen mit Line-Pegel (Klinke)
2 Eingang LINE des Stereokanals als Klinkenbuchsen für Geräte mit Line-Pegel Beim Anschluss eines Mono-Geräts nur die Buchse L / MONO verwenden. Das Signal wird so intern auf den rechten und linken Kanal geleitet.
3 Ausgang AUX des Ausspielwegs AUX
4 Eingang RETURN zum Anschluss des Ausgangs eines Effektgeräts oder einer zusätzlichen Line- Tonquelle; das Eingangssignal wird mit dem Regler RET (18) auf das Summensignal gemischt
5 Buchse H.P. (headphones) für einen Kopfhörer
6 Stereo-Ausgänge M L, M R als Klinkenbuchsen für das Summensignal
7 Regler GAIN für die Eingangsverstärkung
8 Klangregler für die Höhen (H), Mitten (M) und Bässe (L)

9 Regler AUX / FX zum Mischen des Kanalsignals auf den Ausspielweg AUX und auf die interne Effekteinheit; das Signal wird nach dem Kanalfader (12) auf den Ausspielweg und die Effekteinheit geleitet

10 Panoramaregler PAN zum Platzieren des Mono- Signals im Stereo-Klangbild, beim Stereo-Kanal dient er als Balanceregler

11 LED PK: Ein kurzes Aufleuchten zeigt an, dass der maximale unverzerrte Signalpegel erreicht ist. Leuchtet sie länger, wird der Kanal übersteuert. Dann den Regler GAIN (7) zurückdrehen.

12 Kanalfader für die Kanallautstärke

13 Display für die gewählte Effektnummer 1–16

14 Drehknopf PROG zur Effektauswahl Wird ein Effekt durch Drehen ausgewählt, blinkt die Effekt-Nr. im Display (13) für einige Sekunden; der vorherige Effekt ist aber noch aktiviert. Zum Aktivieren des gewählten Effekts den Drehknopf drücken und das Blinken wird beendet.

15 Regler PARAM für die Anzahl der Effektwiederholungen

16 Regler FX zum Einstellen des Eingangs pegels für die Effekteinheit; wird das Effektsignal verzerrt, den Regler entsprechend zurück-drehen

17 Pegelregler SEND für das Signal des Ausspielwegs AUX, das am Ausgang AUX (3) zur Verfügung steht

18 Regler RET zum Mischen des Eingangssignals der Buchse RETURN (4) auf das Summensignal

19 Fader FX zum Mischen des internen Effekt-signals auf das Summensignal; soll kein Effekt zugemischt werden, den Fader ganz zuziehen

20 Display für den Audiospieler Beim Einschalten wird zur Begrüßung kurz „HI“ angezeigt; ist die USB-Buchse (27) nicht angeschlossen, wird „no“ angezeigt

21 Drehknopf PROG für den Audiospieler - Zur Titelanwahl den Knopf vor- oder zurückdrehen - Zum Wechseln zwischen Abspielen und Pause den Knopf kurz drücken

22 Taste REC zum Starten / Stoppen einer Aufnahme: Es wird das Summensignal als MP3-Datei auf einem USB-Stick gespeichert.

23 TasteMODE/REP

Kurzes Drücken zum Wechsel auf:

- Bluetooth-Empfang (Anzeige „bLUE“)

- kein Betrieb (Anzeige „no“)

– Audiospieler (Anzeige kurz „USb“)

Gedrückthalten bis zur Anzeige:

„onE“ = der aktuelle Titel wird endlos wiederholt „ALL“ = alle Titel werden nacheinander endlos wiederholt

24 Klangregler des Audiospielers für die Höhen (H) und Bässe (L)

25 Lautstärkeregler H. P. für den Kopfhörer

26 Fader MP3 zum Mischen des Signals vom Audio spieler oder von der USB-Buchse (27) auf das Summensignal

27 USB-Buchse

– Ausgang digitales Summensignal

– Eingang für Audiodaten vom Computer

– Eingang für Audiodateien von einem USB-Stick zum Abspielen mit dem Audiospieler

28 Ein-/Ausschalter PH. PWR der 48-V-Phantomspeisung für die XLR-Mikrofoneingänge MIC (1)

Vorsicht: Nur bei ausgeschaltetem Mischpult betätigen, anderenfalls können laute Schaltgeräusche auftreten.

29 Betriebsanzeige ON

30 LED „+48 V“, leuchtet bei eingeschalteter Phantomspeisung

31 Pegelanzeige für das Summensignal

32 Master-Fader für den Ausgangspegel des Summensignals an den Ausgängen M L, MR (6) und an der USB-Buchse (27)

4 Schnellstart

Zum Schutz vor lauten Störgeräuschen vor dem Herstellen / Trennen von Verbindungen und vor dem Einschalten den Regler H. P. (25) auf MIN drehen und die Master-Fader M L, M R (32) ganz zuziehen.

4.1 Anschluss

1) Die Signalquellen (Mikrofone, Instrumente usw.) an die Eingangsbuchsen (1, 2) anschließen. Mikrofone über XLR-Stecker anschließen, Geräte mit Line-Pegel über Klinkenstecker

Beim Einsatz von Mikrofonen, die eine Phantomspeisung benötigen, die Taste PH.PWR (28) hineindrücken, anderenfalls darf die Taste nicht gedrückt sein. Zur Kontrolle leuchtet bei gedrückter Taste die LED „+48V“ (30).

Beim Anschluss eines Mono-Geräts an den Stereo-Kanal nur die Buchse L/MONO (2) verwenden. Das Signal wird so intern auf den rechten und linken Kanal geleitet.

2) Wird ein Computer zum Abspielen von Audio daten oder für Aufnahmen verwendet, diesen an die USB-Buchse (27) anschließen.
3) Das Gerät, auf welches das Summensignal gegeben werden soll (Verstärker, Aktivlautsprecherbox, Aufnahmegerät), an die Ausgangsbuchsen M L, M R (6) anschließen.
4) Ein Kopfhörer zum Abhören kann an die Buchse H. P. (5) angeschlossen werden.
5) Das Mischpult über die Netzbuchse 230 V\~ / 50 Hz auf der Rückseite mit dem beiliegenden Netzkabel an eine Steckdose (230 V/ 50 Hz) anschließen.

4.2 Einschalten, Eingangssignale mischen

1) Zur Grundeinstellung vorerst

– die Regler GAIN (7), H, M, L (8, 24) und PAN (10) in die Mittelstellung drehen
- die Regler AUX / FX (9) und RET (18) auf MIN drehen
– die Kanalfader (12) sowie die Fader FX (19) und MP3 (26) ganz zuziehen

2) Die Signalquellen einschalten, dann das Mischpult mit dem Schalter POWER auf der Rückseite und zuletzt das an den Ausgangsbuchsen M L, M R (6) angeschlossene Gerät. Zum Ausschalten in umgekehrter Reihenfolge vorgehen.

Die Master-Fader M L und M R (32) auf die Position 0 dB schieben und mit den Kanalfadern (12) die Eingangssignale mischen.

Muss ein Kanalfader sehr weit aufgezogen werden, die Eingangsverstärkung durch Aufdrehen des Reglers GAIN (7) erhöhen. Leuchtet jedoch die LED PK (11) länger auf, den Regler GAIN entsprechend zurückdrehen. Die LED PK darf nur bei Signalspitzen kurz aufflackern.

3) Mit den Panoramareglern PAN (10) die Kanalsignale wie gewünscht auf der Stereo-Basis verteilen.
4) Den Klang der Eingangssignale mit den Reglern H, M und L (8) einstellen.
5) Das Summensignal für das nachfolgende Gerät optimal mit den Master-Fadern M L und M R (32) aussteuern. Mit dem Regler H. P. (25) die Kopfhörerlautstärke einstellen (nicht zu hoch, hohe Lautstärken schädigen das Gehör!).

4.3 Effekte zumischen

Mit der internen Effekteinheit kann einer der 16 auswählbaren Effekte erzeugt und dem Summensignal zugemischt werden.

1) Damit die nachfolgenden Effekt-Einstellungen hörbar sind, die Regler PARAM (15) und FX (16) ungefähr in die Mittelposition drehen sowie den Fader FX (19) in die Position 0 dB schieben.
2) Den gewünschten Effekt durch Drehen des Knopfes PROG (14) auswählen. Die Effekt-Nr. blinkt im Display (13) für einige Sekunden; der vorherige Effekt ist aber noch aktiviert. Zum Aktivieren des gewählten Effekts den Drehknopf drücken und das Blinken wird beendet.
3) Die Effektintensität für jedes Kanalsignal separat mit dem Regler AUX / FX (9) einstellen. Der Signalabgriff für die Effekteinheit ist nach den Kanalfadern (12), d. h. der Effektanteil eines Kanals ist immer proportional zum eingestellten Kanalpegel.
4) Mit dem Regler PARAM (15) die Anzahl der Effektwiederholungen einstellen.
5) Um die Effektintensität insgesamt zu erhöhen oder zu verringern, den Fader FX (19) weiter auf- oder zuziehen. Eine weitere Erhöhung kann durch Aufdrehen des Reglers FX (16) erreicht werden. Mit ihm wird der Eingangspegel für die Effekt einheit eingestellt. Kommt es zu Verzerrungen des Effektsignals, den Regler entsprechend zurückdrehen.

Die Signale, die über die Regler AUX / FX (9) von den Eingangskanälen abgenommen werden, stehen auch am Ausgang AUX (3) zur Verfügung und können z. B. auf ein externes Effektgerät gegeben werden. Dazu den Ausgangspegel der Buchse AUX mit dem Regler SEND (17) einstellen. Das Ausgangssignal des Effektgeräts auf den Eingang RETURN (4) geben und mit dem Regler RET (18) auf das Summensignal mischen.

Änderungen vorbehalten.

Diese Bedienungsanleitung ist urheberrechtlich für MONACOR® INTERNATIONAL GmbH & Co. KG geschützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugs weise – ist untersagt.

English

1 MIC LINE 2 3 4 5 6 LI MONO R LINE AUX RETURN H.P. ML MR FX 01 HALL 1 DELAY ms DELAY ms PINGPONG 02 HALL 2 06 125 10 56 0 DELAY ms 03 ROOM 1 07 175 11 860 14 80 0 04 ROOM 2 08 225 12 1 000 15 1000 05 REVERB + 09 285 13 1400 16 1400 DELAY IMG STAGELINE 7 GAIN 8 MIN MAX MIN MAX MIN MAX H -15 dB +15 -15 dB +15 -15 dB +15 M -15 dB +15 -15 dB +15 -15 dB +15 L -15 dB +15 -15 dB +15 -15 dB +15 9 AUX FX 10 MIN MAX PK MIN MAX PK MIN MAX PK PAN L R L R L R DSP PROG 32B+ M8kHz PAR AM MIN MAX FX 0 +15 SEND MIN MAX MIN MAX MIN MAX RET H. P. BT th PH. PWR ON L +48 V R REC MODE/REP 29 ON R L -15 dB +15 -15 dB +15 H -15 dB +15 -15 dB +15 L -15 dB +15 -15 dB +15 MXR-40PRO 1 2 3/4 FX MP3 M L M R 26 32 MXR-40PRO

Representation of MXR-40PRO; the models MXR-60PRO, MXR-80PRO and MXR-120PRO provide further mono input channels

Audio mixer
