BEDIENUNGSANLEITUNG MMX-8 IMG Stageline

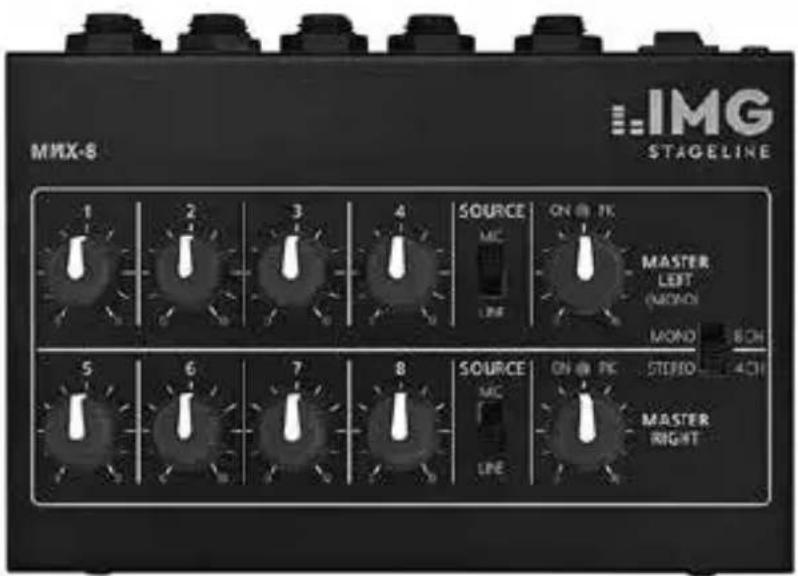

Miniatur-Audio-Mischer Miniature Audio Mixer
Bestell-Nr. • Order No. 24.2860
CE
BEDIENUNGSANLEITUNG
INSTRUCTION MANUAL
MODE D'EMPLOI
ISTRUZIONI PER L'USO
Deutsch......Seite 4
Miniatur-Audio-Mischer
Diese Anleitung richtet sich an Benutzer ohne besondere Fachkenntnisse. Bitte lesen Sie die Anleitung vor dem Betrieb gründlich durch und heben Sie sie für ein späteres Nachlesen auf.

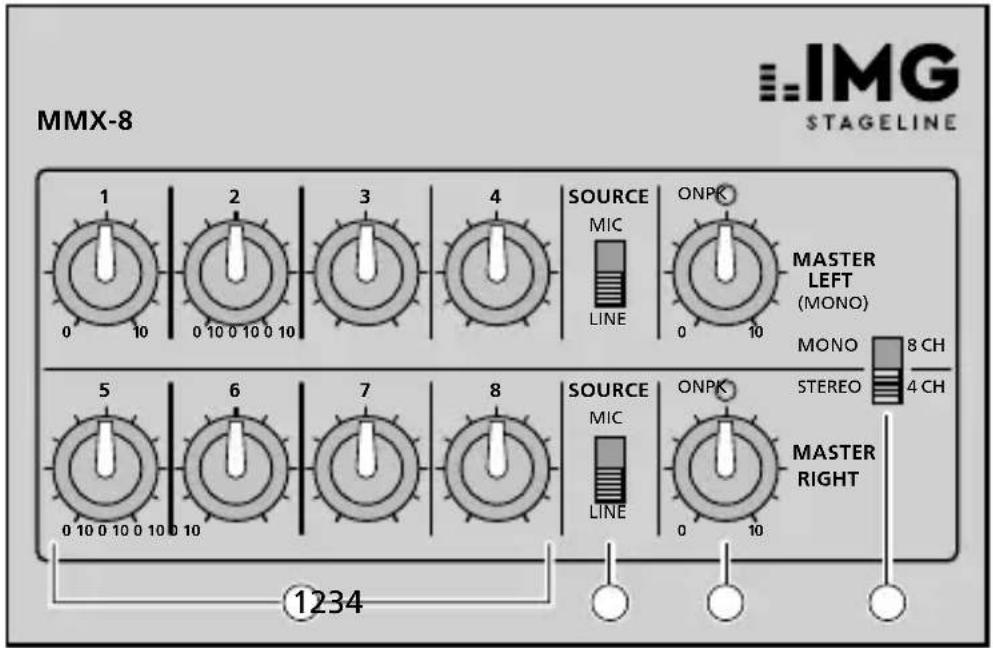

1 Übersicht der Anschlüsse und Bedienelemente
1 Eingangsregler
2 UmschalterEingang Mikrofon/Line
3 Summenregler mit LED für die Betriebsanzeige und Aussteuerungskontrolle Für den Monobetrieb wird nur der obere Regler benötigt.
4 Umschalter Mono/Stereo
5 Ein-/Ausschalter
6 Buchse für 9-V-Stromversorgung
7 Ausgänge (6,3-mm-Klinkenbuchsen) L (M) für Monobetrieb L + R für Stereobetrieb
8 Eingänge (6,3-mm-Klinkenbuchsen)
2 Wichtige Hinweise für den Gebrauch
Das Gerät entspricht allen relevanten Richtlinien der EU und ist deshalb mit Cekennzeichnet.
- Das Gerät ist nur zur Verwendung im Innenbereich geeignet. Schützen Sie es vor Tropf- und Spritzwasser, hoher Luftfeuchtigkeit und Hitze (zulässiger Einsatztemperaturbereich 0–40°C).
- Verwenden Sie für die Reinigung nur ein trockenes, weiches Tuch, niemals Wasser oder Chemikalien.
- Wird das Gerät zweckentfremdet, nicht richtig angeschlossen, falsch bedient oder nicht fachgerecht repariert, kann keine Haftung für daraus resultierende Sach- oder Personenschäden und keine Garantie für das Gerät übernommen werden.


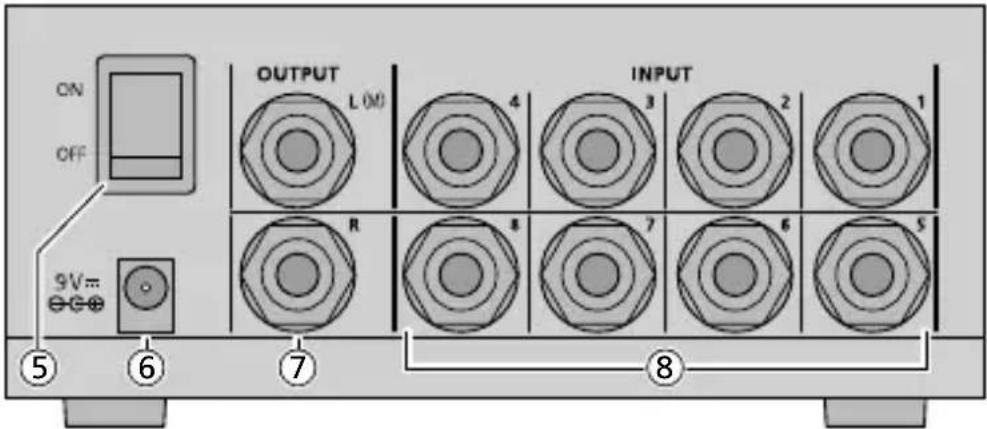

ON OFF 9V=- ⊕⊕⊕ OUTPUT L (M) 4 INPUT 3 2 1 R 8 7 6 5 ⑤ ⑥ ⑦ ⑧3 Einsatzmöglichkeiten
Der MMX-8 ist speziell als Vormischer konzipiert. Es können bis zu acht Mono -Mikrofone oder vier Stereo-Mikrofoneangeschlossen werden. Die Eingänge lassen sich auf Line- Pegel für den Anschluss von z. B. Tuner, CD-Player und Kassettenrekorder umschalten. Der Mischer eignet sich ideal z. B. bei der Video-Nachvertonung oder als Mikrofongruppen-Vormischer, wenn am Mischpult bzw. Verstärker nicht genügend Mikrofoneingänge vorhanden sind.
4 Stromversorgung
Die Stromversorgung kann mit einer 9-V-Blockbatterie erfolgen oder mit einem 9-V-Netzgerät (z. B. PSS-600E von MONACOR).
1) Die Batterie (nicht im Lieferumfang enthalten) wird in das Batteriefach an der Unterseite des Gerätes eingesetzt. Dazu das Batteriefach aufschrauben.
2) Das Netzgerät wird an die Buchse 9V= (6) angeschlossen. Eine eingesetzte Batterie wird dabei abgeschaltet. Es wird ein Kleinspannungs stecker 5,5/2,1mm(Außen-/Innendurch-
messer) benötigt. Unbedingt auf die richtige Polung achten: Am Mittelkontakt muss sich der Plus-pol befinden!
Achtung! Wechseln Sie verbrauchte Batterien rechtzeitig aus und entfernen Sie die Batterie, wenn das Gerät längere Zeit nicht benutzt wird. Sie vermeiden dadurch ein Auslaufen der Batterie und eine Beschädigung des Gerätes.
Batterien dürfen nicht in den Hausmüll geworfen werden. Geben Sie sie zur umweltgerechten Entsorgung nur in den Sondermüll (z. B. Sammelbehälter im Einzelhandel).
5 Monobetrieb
Im Monobetrieb können bis zu 8 Mono- Signalquellen an die Eingänge (8) angeschlossen werden.
1) Als Ausgang dient die obere Buchse OUTPUT L (7). An ihr wird ein Verstärker oder Aufnahmegerät angeschlossen. Werden Mikrofone an den Mischer angeschlossen, so muss der Mischer an den Mikrofon eingang des Verstärkers bzw. des Aufnahmegerätes angeschlossen werden.
Die untere Buchse OUTPUT R ist nicht in Betrieb.
2) Den Umschalter MONO/STEREO (4) auf MONO stellen.
3) Mit den Umschaltern SOURCE (2) die Art der Signalquelle wählen:
MIC = Mikrofon
LINE = Line-Eingang (Tuner, CD, Kassette)
4) Zur Vermeidung von Einschaltgeräuschen beide Summenregler MASTER LEFT und MASTER RIGHT (3) auf „0“ drehen. Das Gerät mit dem Schalter ON / OFF (5) auf der Rückseite einschalten. Die Anzeigen ON PK über den Reglern leuchten erst kurz mit maximaler Helligkeit auf und dann mit geringerer Helligkeit weiter.
5) Die Eingangsregler (1) der Kanäle, an denen kein Gerät angeschlossen ist, auf „0“ stellen. Die anderen Regler zunächst in die Mittelstellung bringen.
6) Mit dem Regler MASTER LEFT (MONO) den Ausgangspegel einstellen, sodass das nachfolgende Gerät optimal ausgesteuert ist.
7) Das Mischungsverhältnis der Eingänge mit den Eingangsreglern (1) entsprechend einstellen. Die Anzeige ON PK über dem Regler MASTER LEFT (MONO) dient dabei als Aussteuerungskontrolle. Mit dem Summenregler MASTER LEFT (MONO) die Aussteuerung eventuell korrigieren.
8) Einzelne Kanäle werden bei Bedarf mit den entsprechenden Eingangsreglern (1) ein- und ausgeblendet. Das Ausgangssignal wird mit dem Summenregler MASTER LEFT (MONO) ein- und ausgeblendet.
6 Stereobetrieb
Im Stereobetrieb können bis zu 4 Stereo-Signalquellen an die Eingänge (8) angeschlossen werden. Dabei die linken Kanäle immer an die obere Buchse anschließen und die rechten Kanäle an die untere Buchse.
1) An die Buchsen (7) OUTPUT L (linker Kanal) und OUTPUT R (rechter Kanal) einen Verstärker oder ein Aufnahmegerät anschließen. Werden Mikrofone an den Mischer angeschlossen, so muss der Mischer an den Mikrofoneingang des Verstärkers bzw. des Aufnahmegerätes angeschlossen werden.
2) Den Umschalter MONO/STEREO (4) auf STEREO stellen.
3) Mit den Umschaltern SOURCE (2) die Art der Signalquelle wählen: MIC = Mikrofon
$$ \begin{array}{c} \text {LINE = Line - Eingang (Tuner, CD,} \ \text {Kassette)} \end{array} $$
Beide Umschalter SOURCE müssen auf die gleiche Position gestellt werden.
4) Zur Vermeidung von Einschaltgeräuschen beide Summenregler MASTER LEFT und MASTER
RIGHT (3) auf „0“ drehen. Das Gerät mit dem Schalter ON / OFF (5) auf der Rückseite einschalten. Die Anzeigen ON PK über den Reglern leuchten erst kurz mit maximaler Helligkeit auf und dann mit geringerer Helligkeit weiter.
5) Die Eingangsregler (1) der Kanäle, an denen kein Gerät angeschlossen ist, auf „0“ stellen. Die anderen Regler zunächst in die Mittelstellung bringen.
6) Mit den Reglern MASTER LEFT und MASTER RIGHT den Ausgangspegel einstellen, sodass das nachfolgende Gerät optimal ausgesteuert ist.
7) Das Mischungsverhältnis der Eingänge mit den Eingangsreglern (1) entsprechend einstellen. Die Anzeigen ON PK über den Reglern MASTER LEFT und MASTER RIGHT dienen dabei als Aussteuerungskontrolle. Mit dem Summenreglern MASTER LEFT und MASTER RIGHT die Aussteuerung eventuell korrigieren.
8) Einzelne Kanäle werden bei Bedarf mit den entsprechenden Eingangsreglern (1) ein- und ausgeblendet. Das Ausgangssignal wird mit dem Summenreglern MASTER LEFT und MASTER RIGHT ein- und ausgeblendet.
7 Technische Daten
Eingänge
MIC: 5 mV/10 kΩ
LINE: 50 mV/20 kΩ
Ausgänge: ..... 100 mV/2 kΩ
Frequenzbereich:. 20–20 000 Hz
Klirrfaktor: ..... < 0,4 %
Stromversorgung: . 9V=15mA (Batterie oder Netzgerät)
Abmessungen: . . . 150 × 115 × 68 mm
Gewicht:....700g
Änderungen vorbehalten.
