MANUAL DE USUARIO MXR-40PRO IMG Stageline

MANUAL DE INSTRUCCIONES

Español....Página 16

Deutsch

MIC LINE 1 GAIN 8 H 8 M 8 L 9 AUX FX 10 PAN 11 L R 2 LI MONO R LINE 2 3 4 5 6 AUX RETURN H.P. ML MR FX 01 HALL 1 DELAY ms DELAY ms PINGPONG 02 HALL 2 06 125 10 56 0 DELAY ms 03 ROOM 1 07 175 11 860 14 80 0 04 ROOM 2 08 225 12 1000 15 1000 05 REVERB + 09 285 13 1400 16 1400 DELAY DSP PROG 32B+ M8kHz PROG >II ↔ >> PR PH. PAR AM MIN MAX REC MODE/REP 24 ON FX 0 +15 -15 dB +15 -15 dB +15 -15 dB +15 -15 dB +15 -15 dB +15 -15 dB +15 -15 dB +15 -15 dB +15 -15 dB +15 -15 dB +15 -15 dB +15 -15 dB +15 -15 dB +15 -15 dB +15 -15 dB + 29 +48 V R MIN MAX MIN MAX MIN MAX RET H. P. 12 10 5 0 dB 5 0 dB 5 0 dB 5 0 dB 5 0 dB 5 0 dB 32 MXR-40PRO 1 2 3/4 FX MP3 M L M R

Representación de la MXR-40PRO; los modelos MXR-60PRO, MXR-80PRO y MXR-120PRO ofrecen más canales de entrada mono

Mezclador de Audio

Estas breves instrucciones ofrecen una rápida visión general de cómo utilizar el mezclador de audio. Van dirigidas a usuarios con conocimientos básicos sobre tecnología de audio. Lea atentamente estas instrucciones antes de utilizar el aparato y guárdelas para usos posteriores.

1 Aplicaciones

Este mezclador puede utilizarse de varios modos para mezclar señales de audio (micrófonos, instrumentos o aparatos con nivel de línea). La señal de la suma se envía mediante las tomas de salida M L, M R (6) y el puerto USB (27). El puerto USB también se utiliza como entrada para datos de audio, cuando el mezclador está conectado a un ordenador, y para que el lector de audio reproduzca archivos MP3, WAV y WMA desde una unidad flash USB. Además, el lector de audio está equipado con un módulo Bluetooth.

2 Notas de Seguridad

El aparato cumple con todas las directivas relevantes de la UE y por lo tanto está marcado con el símbolo C€.

ADVERTENCIA

El aparato utiliza un voltaje peligroso. Deje el mantenimiento para el personal técnico; el manejo inexperto puede producir una descarga eléctrica.

• El aparato está adecuado sólo para interiores. Protéjalo contra goteos, salpicaduras y humedad elevada. Rango de temperatura ambiente admisible: 0–40°C.
• No coloque ningún recipiente con líquido encima del aparato, p. ej. un vaso.

• Desconecte inmediatamente el aparato de la corriente si:

• El aparato o el cable de corriente están visiblemente dañados.

• El aparato ha sufrido daños después de una caída o accidente similar.
• No funciona correctamente.

Sólo el personal cualificado puede reparar el aparato bajo cualquier circunstancia.

• Utilice sólo un paño suave y seco para la limpieza; no utilice nunca ni agua ni productos químicos.
• No podrá reclamarse garantía o responsabilidad alguna por cualquier daño personal o material resultante si el aparato se utiliza para otros fines diferentes a los originalmente

concebidos, si no se conecta o se utiliza adecuadamente, o si no lo repara un técnico. Del mismo modo, no se aceptará ninguna responsabilidad por la pérdida de datos provocada por un defecto o por errores de funcionamiento ni por los daños a consecuencia de esta pérdida de datos.

Si va a poner el aparato definitivamente fuera de servicio, llévelo a la planta de reciclaje más cercana para que su eliminación no sea perjudicial para el medioambiente.

2.1 Conformidad y aprobación

Por la presente, MONACOR INTERNATIONAL declara que el módulo Bluetooth de los aparatos MXR-40PRO, MXR-60PRO, MXR-80PRO y MXR-120PRO cumple con la directiva 2014 / 53 / UE. Las declaraciones de conformidad de la UE están disponibles en Internet:

www.monacor.es

El módulo Bluetooth está aprobado para el funcionamiento en la UE y en los países de la AELC; no requiere ninguna licencia.

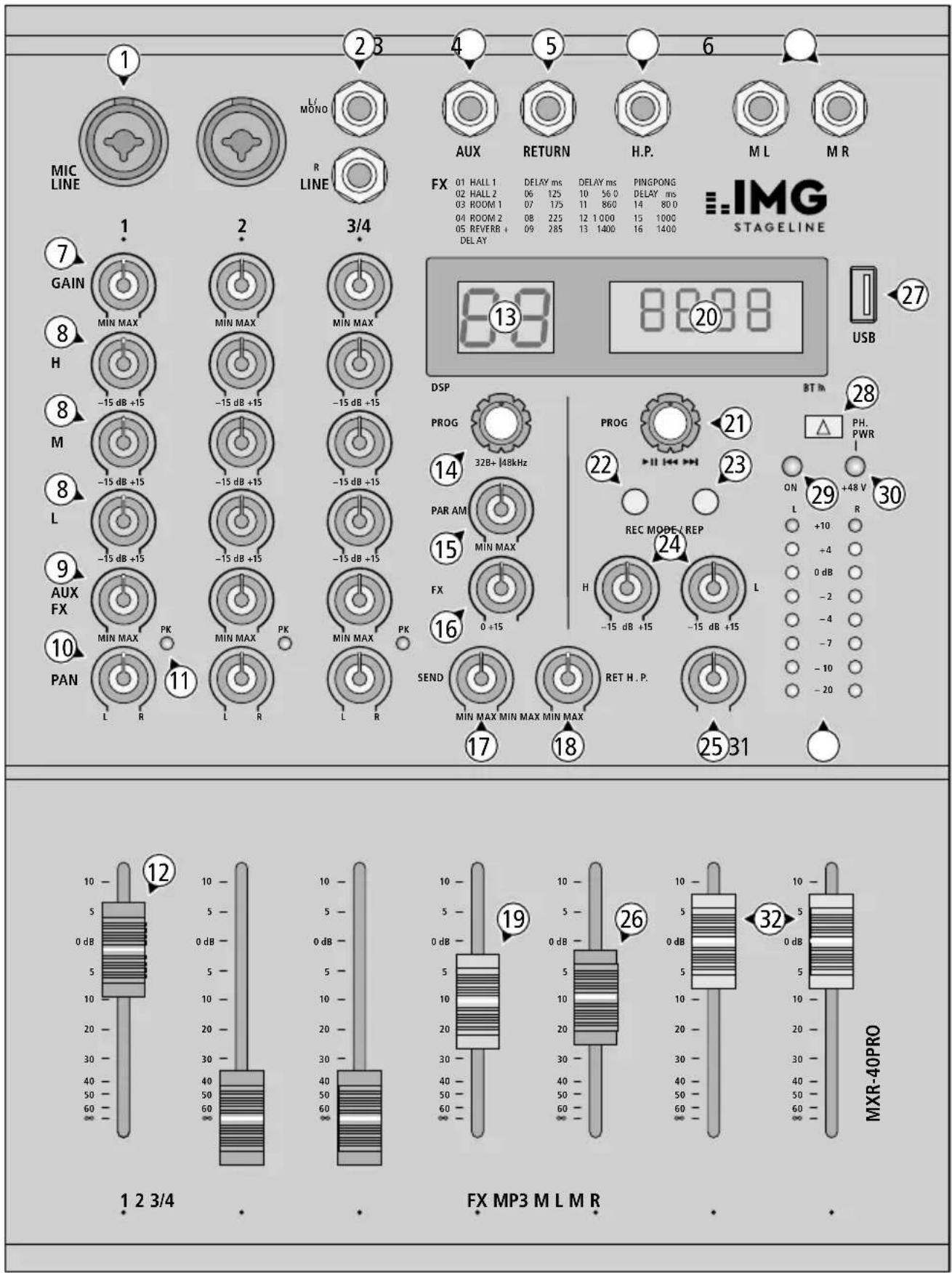

3 Descripción General

La toma de corriente 230 V\~ / 50 Hz para conectarse a un enchufe y el interruptor POWER se encuentran en la parte posterior del aparato.

1 Toma de entrada combinada MIC/ LINE para micrófonos (toma XLR) y fuentes de audio con nivel de línea (toma de 6,3 mm).
2 Entrada LINE (tomas de 6,3 mm) del canal estéreo para aparatos con nivel de línea Cuando conecte un aparato mono, utilice sólo la toma L / MONO. De este modo, la señal mono se envía internamente al canal derecho y al canal izquierdo.
3 Salida AUX para la vía de envío AUX
4 Entrada RETURN para conectar la salida de una unidad de efectos o de una fuente de audio de línea adicional; utilice el control RET (18) para añadir la señal de entrada a la señal de la suma
5 Toma H. P. (headphones = auriculares) para los auriculares
6 Salidas estéreo M L, M R (tomas de 6,3 mm) para la señal de la suma
7 Control GAIN para la ganancia de entrada
8 Controles de ecualización para las frecuencias agudas (H), medias (M) y graves (L)

9 Control AUX / FX para añadir la señal del canal a la vía de envío AUX y a la unidad de efectos interna;

la señal se dirigirá a la vía de envío y a la unidad de efectos después del fader de canal (12)

10 Control de panorama PAN para poner la señal mono en el sonido estéreo;

para el canal estéreo, el control se utiliza como control de balance

11 Indicador LED PK: se iluminará brevemente cuando se alcance el nivel máximo de señal sin distorsión. Si se ilumina durante más tiempo, significa que el canal está sobrecargado; en este caso, baje el control GAIN (7)

12 Fader de canal para el volumen del canal

13 Visualizador para indicar el número del efecto seleccionado 1–16

14 Control rotatorio PROG para seleccionar el efecto

Cuando gire el control rotatorio para seleccionar un efecto, el número de efecto parpadeará en el visualizador (13) durante unos segundos, el efecto anterior seguirá activado. Para activar el efecto seleccionado, pulse el control; el número de efecto dejará de parpadear.

15 Control PARAM para el número de repeticiones del efecto

16 Control FX para ajustar el nivel de entrada de la unidad de efectos; si se distorsiona la señal del efecto, baje el control según corresponda

17 Control de nivel SEND para la señal de la vía de envío AUX que está disponible en la salida AUX (3)

18 Control RET para añadir la señal de entrada disponible en la toma RETURN (4) a la señal de la suma

19 Fader FX para añadir la señal de efectos interna a la señal de la suma; si no hay que añadir efectos, cierre el fader

20 Visualizador para el lector de audio Cuando conecte el mezclador, en el visualizador se mostrará brevemente el mensaje de bienvenida "HI", cuando el puerto USB (27) no esté conectado, aparecerá "no" en el visualizador

21 Control rotatorio PROG para el lector de audio - Para la selección de pista, gire el control según corresponda

- Para cambiar entre reproducción y pausa, pulse brevemente el control

22 Botón REC para iniciar / parar una grabación: La señal de la suma se guardará como archivo MP3 en una unidad flash USB.

23 Botón MODE/REP

Pulse brevemente el botón para ir a:

• recepción Bluetooth (indicación "bLUE")
• sin funcionamiento (indicación "no")
  – lector de audio (indicación breve "USb")

Mantenga pulsado el botón hasta que aparezca lo siguiente:

"ALL" = todas las pistas se repetirán una tras otra continuamente

24 Ecualizador del lector de audio para las frecuencias agudas (H) y las frecuencias graves (L)
25 Control de volumen H. P. para los auriculares
26 Fader MP3 para añadir la señal del lector de audio o del puerto USB (27) a la señal de la suma

27 Puerto USB

– salida para la señal de la suma digital
- entrada para datos de audio desde el ordenador
- entrada para archivos de audio desde una unidad flash USB que se reproducirá a través del lector de audio

28 Interruptor On/Off PH. PWR para la alimentación phantom de 48V de las entradas de micrófono MIC XLR (1)

Advertencia: Utilice el interruptor sólo cuando el mezclador esté desconectado; de lo contrario, puede producirse un fuerte ruido de conexión.

29 Indicador power ON
30 Indicador LED “+48 V”; se iluminará cuando la alimentación phantom esté conectada
31 Indicador de nivel para la señal de la suma
32 Faders master para el nivel de salida de la señal de la suma disponible en las salidas ML, M R (6) y en el puerto USB (27)

4 Inicio Rápido

Para evitar ruidos molestos de interferencias, ajuste el control H. P. (25) en MIN y cierre los faders master M L, M R (32) antes de la conexión / desconexión y del encendido.

4.1 Conexión

1) Conecte las fuentes de señal (micrófonos, instrumentos, etc.) a las tomas de entrada (1, 2): Conecte los micrófonos mediante los conectores XLR y los aparatos con nivel de línea mediante conectores de 6,3 mm.

Cuando utilice micrófonos que necesiten alimentación phantom, pulse el botón PH. PWR (28); en cualquier otro caso, no

hay que pulsar el botón. Cuando el botón esté pulsado, se iluminará el indicador LED " +48 V" (30) como aviso.

Cuando conecte un aparato mono al canal estéreo, utilice sólo la toma L / MONO (2). De este modo, la señal mono se envía internamente al canal derecho y al canal izquierdo.

2) Cuando utilice un ordenador para reproducir archivos de audio o para grabar, conecte el ordenador al puerto USB (27).
3) Conecte el aparato al que quiera enviar la señal de la suma (amplificador, recinto activo, grabador) a las tomas de salida M L, M R (6).
4) Los auriculares para monitorizar la señal se pueden conectar a la toma H. P. (5).
5) Utilice el cable de corriente entregado para conectar la toma de corriente 230 V\~ / 50 Hz de la parte posterior del aparato a un enchufe (230 V/50 Hz).

4.2 Conexión del aparato, mezclar señales de entrada

1) Para realizar los ajustes básicos, primero:
- ajuste los controles GAIN (7), H, M, L (8, 24) y PAN (10) en la posición intermedia
- ajuste los controles AUX / FX (9) y RET (18) en MIN
- cierre los faders de canal (12) y los faders FX (19) y MP3 (26)

2) Conecte las fuentes de señal, luego el mezclador mediante el interruptor POWER de la parte posterior del aparato y finalmente el aparato conectado a las tomas de salida M L, M R (6). Para la desconexión, hágalo en orden inverso.

Mueva los faders master M L y M R (32) hasta la posición 0 dB y mezcle las señales de entrada mediante los faders de canal (12).

Si un fader de canal tiene que colocarse cerca de su máximo, gire el control GAIN (7) hacia la derecha para aumentar la ganancia de entrada. Sin embargo, si el indicador LED PK (11) se ilumina durante un periodo de tiempo largo, baje el control GAIN según corresponda. El indicador LED PK sólo tiene que parpadear brevemente durante los picos de señal.

3) Utilice los controles de panorama PAN (10) para distribuir las señales de canal en la base estéreo según le convenga.
4) Utilice los controles H, M y L (8) para ajustar el sonido de las señales de entrada.

5) Utilice los faders master M L y M R (32) para ajustar la señal de la suma para el siguiente aparato en un nivel óptimo. Utilice el control H. P. (25) para ajustar el volumen de los auriculares (asegúrese de que el volumen no esté muy alto; ¡los volúmenes elevados pueden dañar los oídos!).

4.3 Añadir efectos

La unidad de efectos interna puede utilizarse para crear uno de los efectos seleccionables y para añadir este efecto a la señal de la suma.

1) Para asegurarse de que los ajustes de los efectos posteriores son audibles, coloque los controles PARAM (15) y FX (16) aproximadamente en la posición intermedia y mueva el fader FX (19) a la posición 0 dB.
2) Gire el control rotatorio PROG (14) para seleccionar el efecto deseado. El número del efecto parpadeará en el visualizador (13) durante unos segundos, el efecto anterior seguirá activado. Para activar el efecto seleccionado, pulse el control rotatorio; el número del efecto dejará de parpadear.

3) Utilice el control AUX / FX (9) para ajustar la intensidad del efecto de cada señal de canal por separado. La señal para la unidad de efectos se toma después de los faders de canal (12), es decir, la parte de efecto de un canal siempre es proporcional al nivel del canal ajustado.

4) Utilice el control PARAM (15) para definir el número de repeticiones del efecto.

5) Para aumentar o reducir la intensidad general del efecto, abra o cierre el fader FX (19) según corresponda. Para aumentar todavía más la intensidad, gire el control FX (16) hacia la derecha; este control se utiliza para ajustar el nivel de entrada de la unidad de efectos. Si aparecen distorsiones en la señal del efecto, baje el control según corresponda.

Las señales tomadas mediante los controles AUX / FX (9) de los canales de entrada también están disponibles en la salida AUX (3) y pueden, por ejemplo, enviarse a una unidad de efectos externa. Para ello, ajuste el nivel de salida de la toma AUX mediante el control SEND (17). Dirija la señal de salida de la unidad de efectos a la entrada RETURN (4) y luego utilice el control RET (18) para añadir la señal a la señal de la suma.

Sujeto a modificaciones técnicas.

Todos los derechos reservados por MONACOR® INTERNATIONAL GmbH & Co. KG. No se permite la reproducción total o parcial de este manual de instrucciones para fines comerciales.
